1 - laser, inkscape
Grafika wektorowa - przedstawienie obrazu w sposób matematyczny na układzie współrzędnych; grafika, którą możemy dowolnie skalować; trzeba ją zaprojektować lub zaprogramować; niewielka waga pliku. Formaty: SVG, PDF
Projektowanie CAD (ang. Computer Aided Design) - projektowanie wspomagane komputerowo (można precyzyjnie zaprojektować dane element, np. biżuterii).
Grafika rastrowa - wykorzystanie w grach komputerowych, pokazach wizualnych; stratna; duża waga pliku. Formaty: jpg, png, tiff, raw, BMP, GIF.
Maszyny CNC - maszyny, których pracą steruje komputer; przykłady: frezarka CNC (cięcie, frezowanie - zbieranie materiału), ploter laserowy (tnie wiązką światła), hafciarka CNC (haft komputerowy), ploter tnący (tnie papier, filc, inne materiały o grubości maks. 3mm), waterjet (cięcie za pomocą wody i piasku; można ciąć np. metal, kamień).
G-Code - język wykorzystywany do komunikacji z maszyną.
Inspiracje - zdjęcie na tel

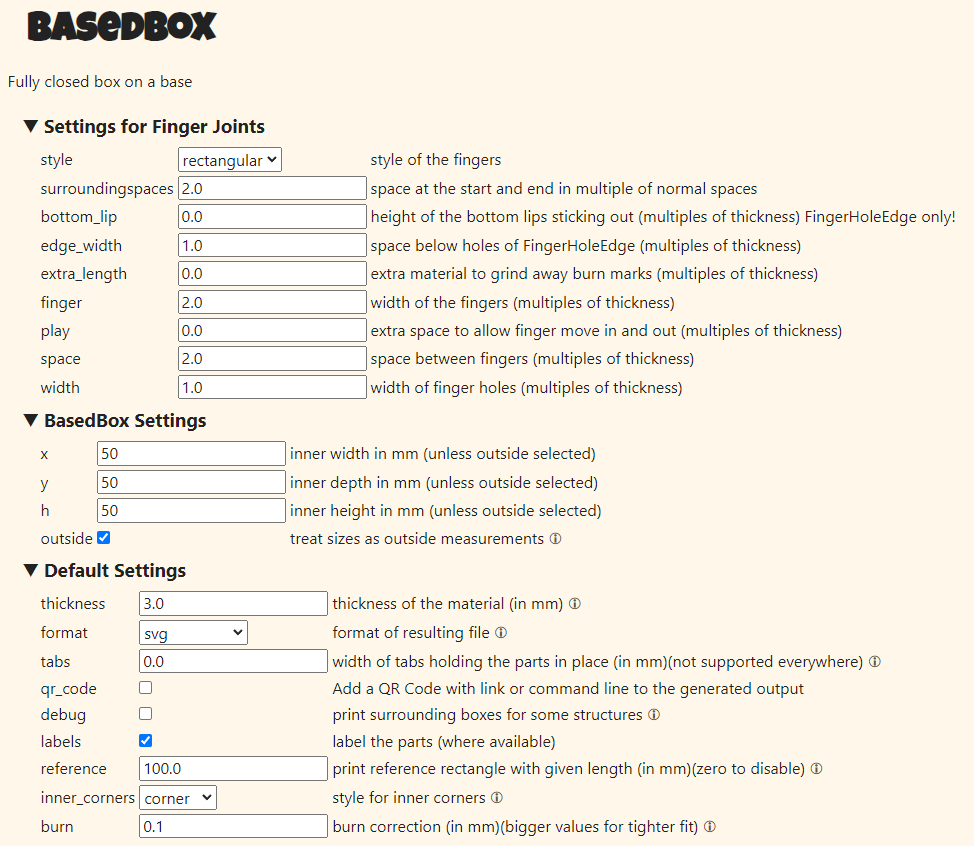

Gotowe projekty pudełek
bending pattern - do tworzenia przestrzeni zaginających się (ponacinana sklejka)
! Projektujemy w mm, w każdym programie ustawiać wybór jednostek w mm.
KERF - zabieranie materiału (im grubszy materiał, tym grubszy KERF)
Materiały do cięcia ploterem laserowym: plexiglass (rodzaj akrylu; ma stałą grubość; tniemy wraz z folią ochronną), sklejka, MDF (pozostawia czarny brudzący ślad; szybciej się tnie niż sklejka, tańsze, ale mniej trwałe), Derlin (POM; bardzo wytrzymały materiał, polimerowy), folia, Stamp Rubber (guma do pieczątek), kamień (najlepiej bazujący na elementach wapniowych), metal (trudny do grawerowania; można ciąć w laserze, ale nie w każdym), papier, pianka (poliester - PES, polietylen - PE, poliuretan - PUR, Neopren), skóra (grawerowanie na sposób, np. mokry ręcznik papierowy), szkło, filc.
Nie używamy: ABS, RF4, epoxy, teflon, poliuretan.
Link do małego lasera Speedy100: https://desktop-67h1aad.local:2402
Link do dużego lasera Speedy400: https://ruby-dpo4but.local:2402
Trotec Ruby (program CAM - komputerowe wspieranie wytwarzania - program, który dostosowuje projekt do użycia na maszynie)
Projekty - wszystkie projekty, które doszły do drugiego etapu "Projekt"
Zadania - wykonane projekty
Wszystkie zmiany w projekcie wprowadzać w początkowym programie (Inkscape)
Kolor czerwony odpowiada za cięcie, kolor żółty - grawer do linii, kolor czarny - grawer do zapełniania
- Zarządzanie: import pliku svg
- Projekt: Dopasuj do projektu
Inkscape
Zmieniamy na mm, jeśli wybrana jest inna jednostka
Object to path- zmiana na wektor
Ćwiczenie - Bezier Game
Kolory RGB
żółty = 255 na R i G
czarny = wszędzie 0
turkus = 255 na G i B
biały = wszędzie 255
