#3 Fusion / kostka i nożyczki

E / skrót to Extrude

PŁASZCZYZNA - płaska powierzchnia

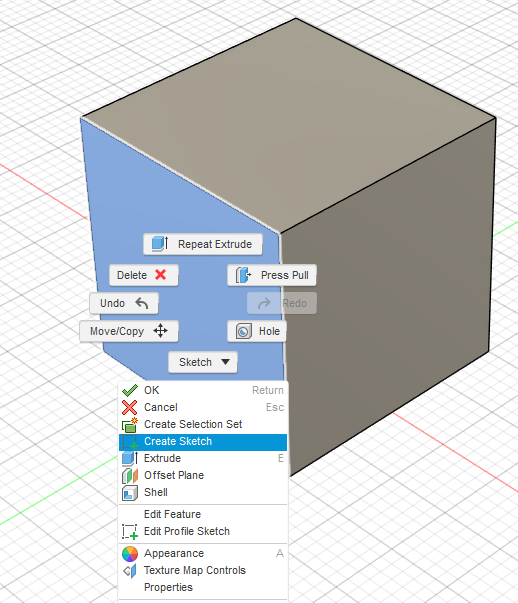

Szkic na płaszczyźnie - zaznaczam i klikam prawym klawiszem myszy -> Create sketch

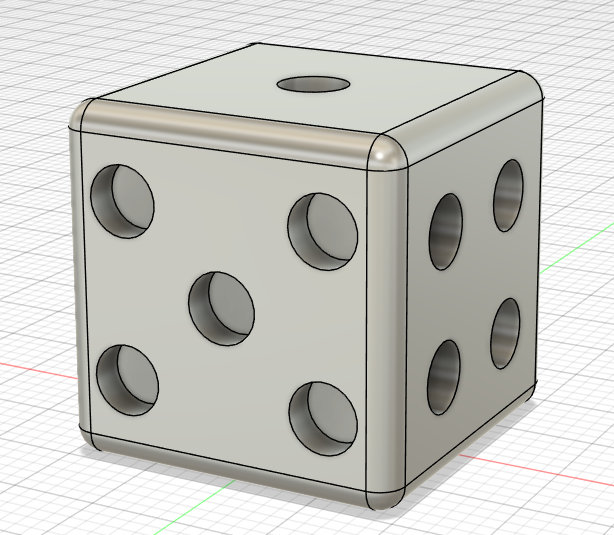

Tworzenie kropki na kostce:

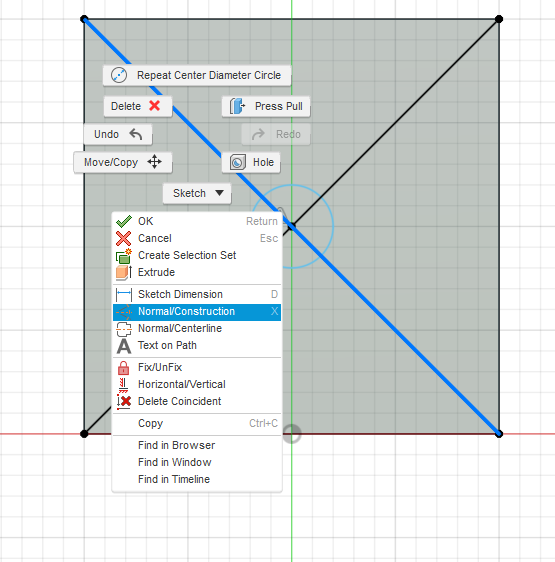

1) Linie konstrukcyjne lub odnalezienie środka boku (oznaczenie trójkąta) + w prawo

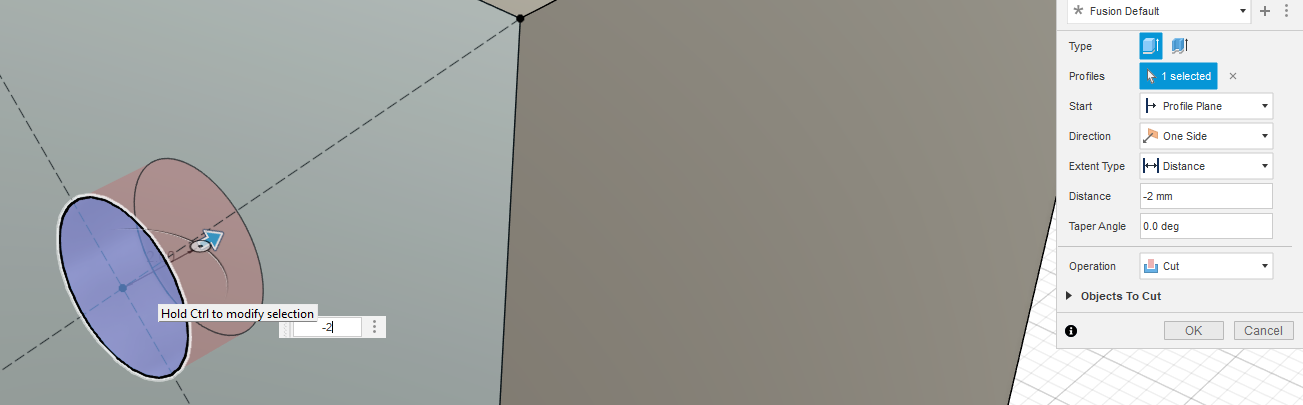

2) Wycinanie wgłębienia

Operation: CUT wskazuje, że to wcięcie

Możliwość edytowania konkretnego kroku w panelu dolnym

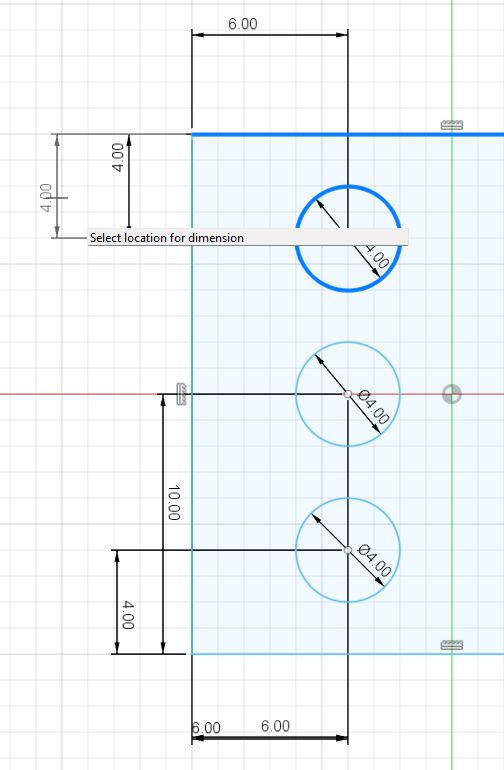

Wymiarowanie otworów względem ścian kwadratu (D)

• kopiowanie ma ograniczoną pamięć

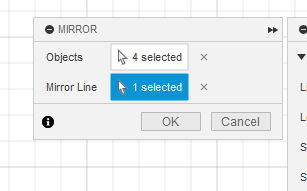

3) Wyznaczam oś dla funkcji MIRROR

Zaznaczam obiekt / obiekty + zaznaczam oś

4) Przenoszenie szkicu między płaszczyznami

• wybieram szkic / bez edycji

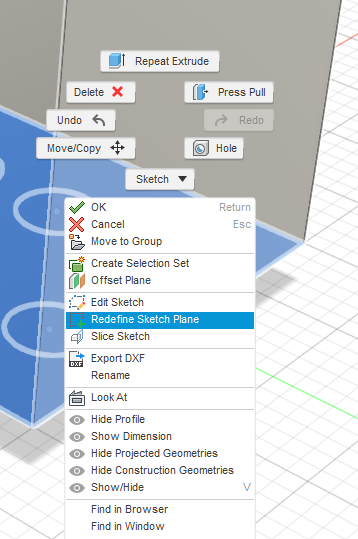

• wybieram ściankę docelową - klikam prawym + REDEFINE SKETCH PLAIN

I kostka gotowa

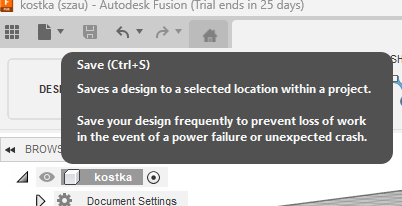

ZAPISYWANIE

Projekt jest nadrzędny nad folderem

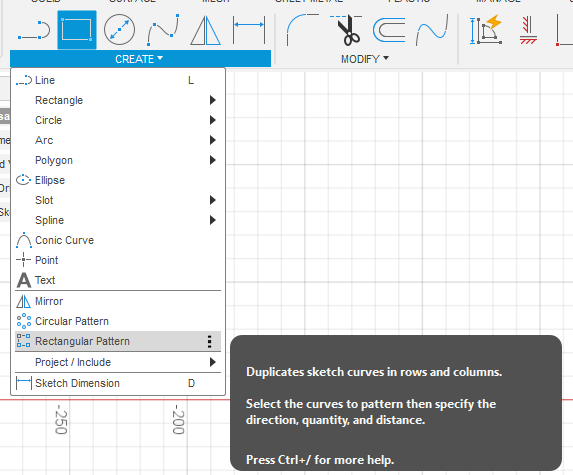

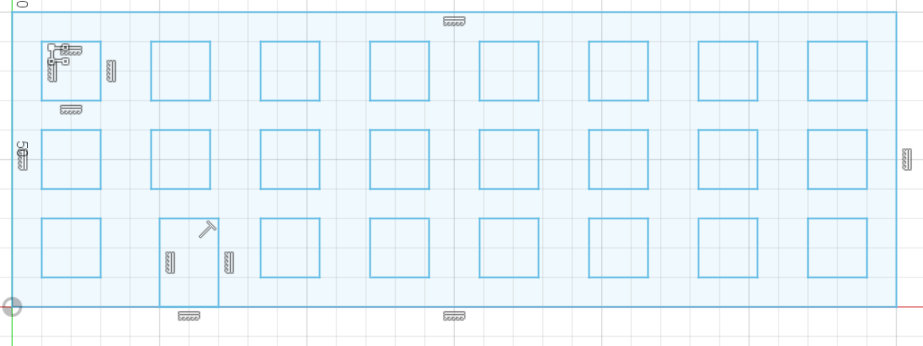

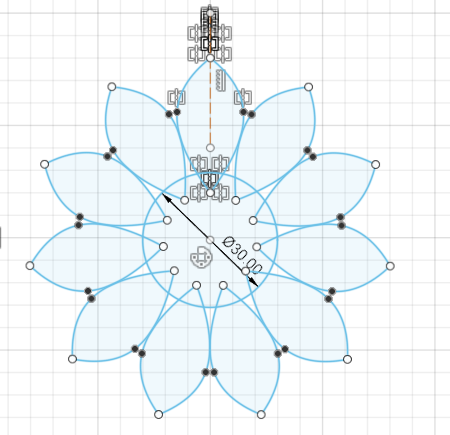

PATTERNS

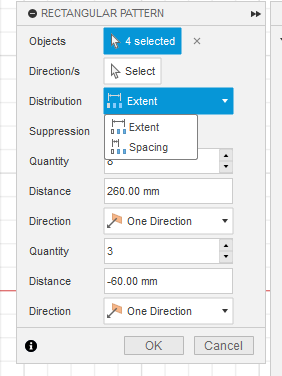

Zmiana EXTENT vs SPACING w odniesieniu do DISTANCE ma znaczenie w zależności od zadania - czy ma być najwięcej czy równo rozłożona konkretna ilość

Ponowna edycja patternu - 2x click w ikonę

CIRCULAR PATTERN - edycja ikona w środku

wskazujemy oś/środek - w przypadku koła wystarczy krawędź okręgu

Edycja z MIRROR umożliwia szybka edycję wszystkich elementów równocześnie

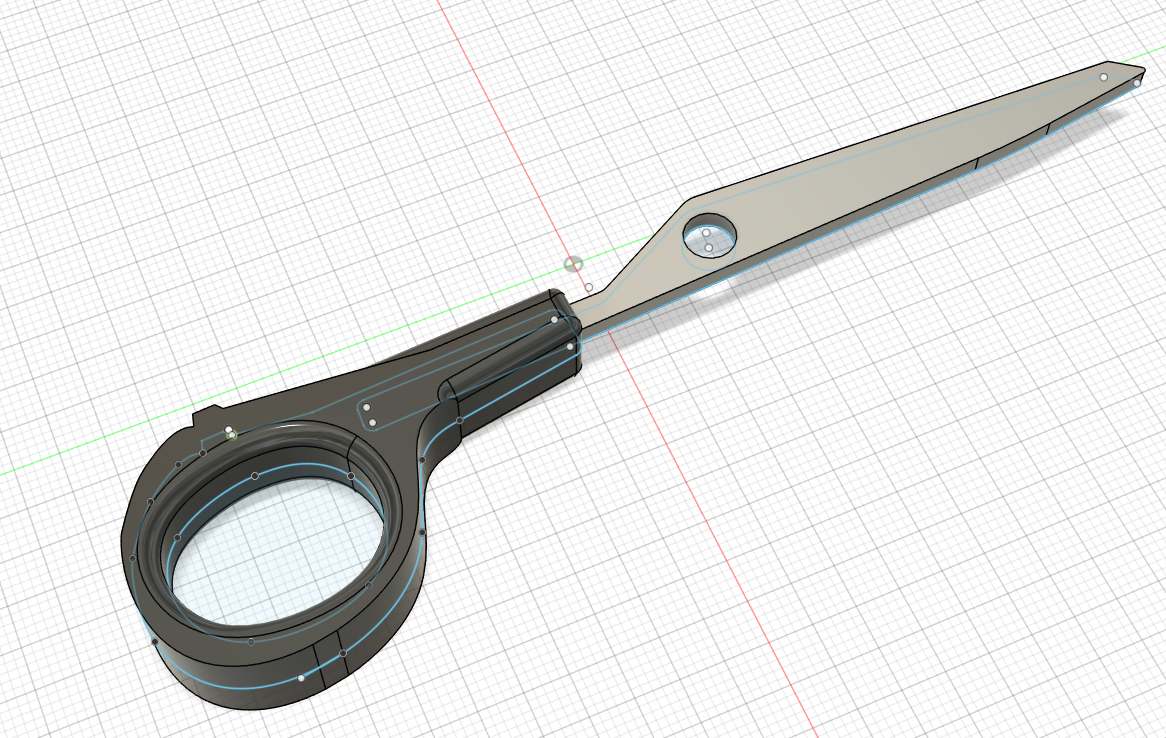

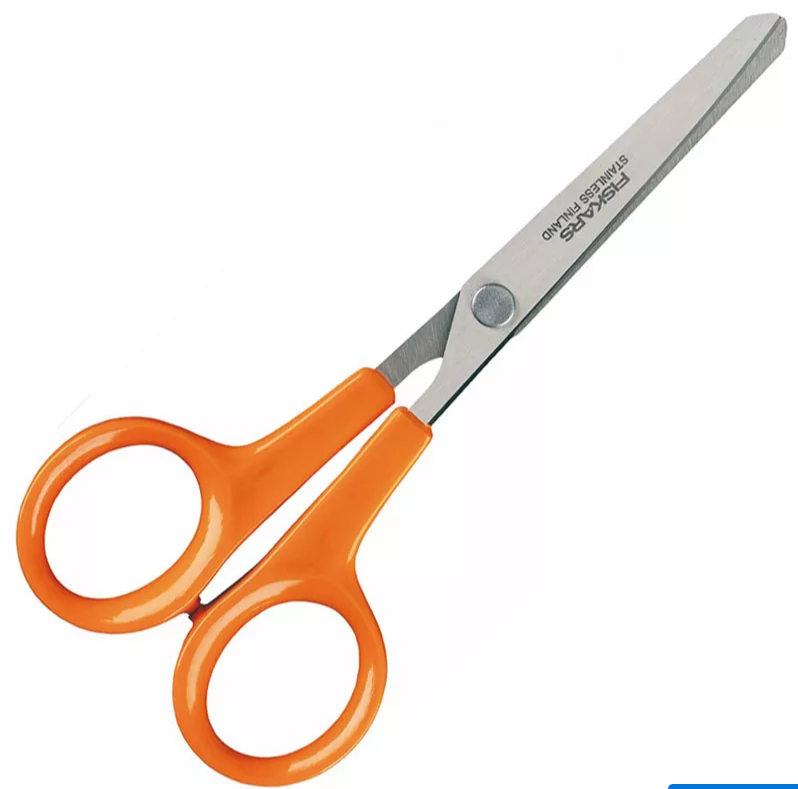

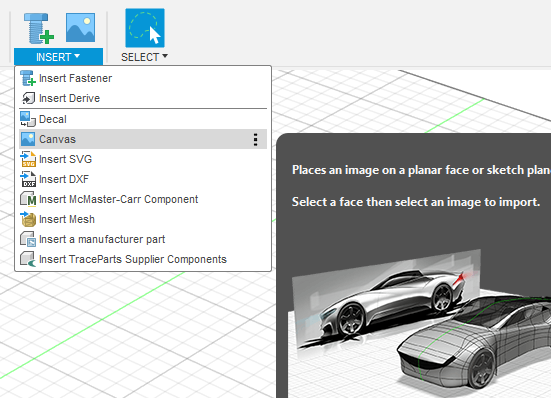

PROJEKT NOŻYCZKI

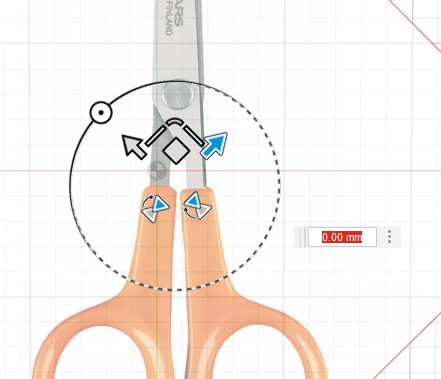

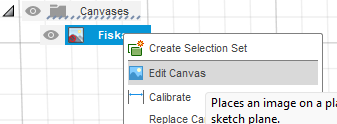

OPACITY to krycie / zakrywalność szczegółów

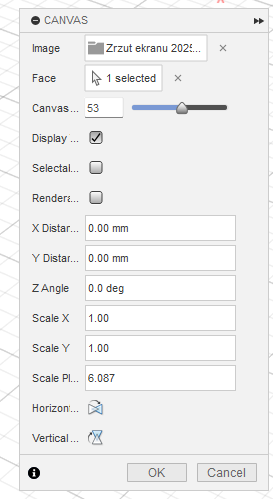

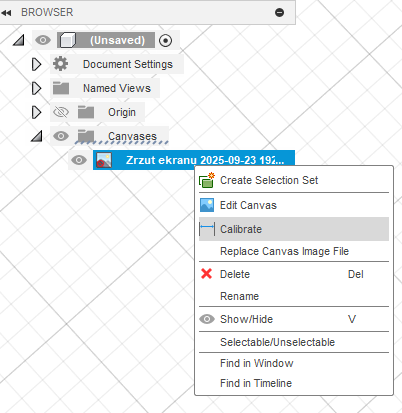

WYMIAROWANIE: -> CALIBRATE (wyznaczamy 2 punkty)

Dobra praktyka - złapać możliwie największy wymiar obiektu / margines błędu jest mniejszy

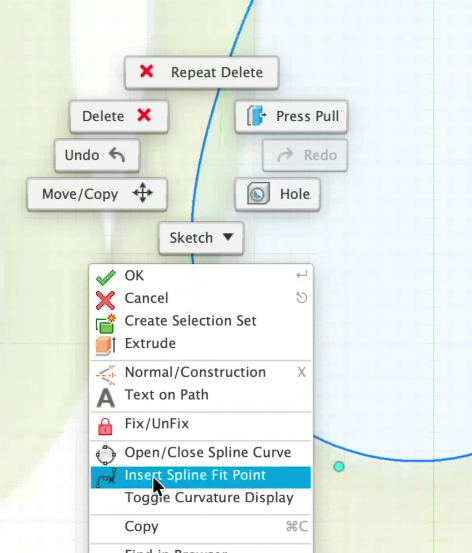

Wycinanie kieszeni / brył

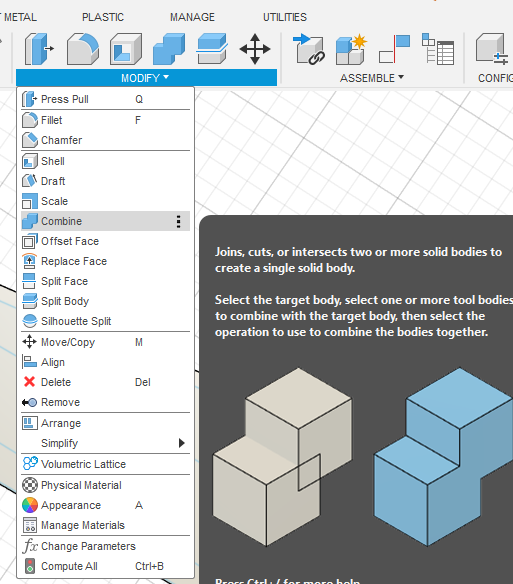

COMBINE / Modify

uchwyt to Target body / ostrze to tool

wybieramy wersję CUT z zachowanie toola

W DOMU -> kombinerki (projekt połowy)
