ZAMODELOWANI

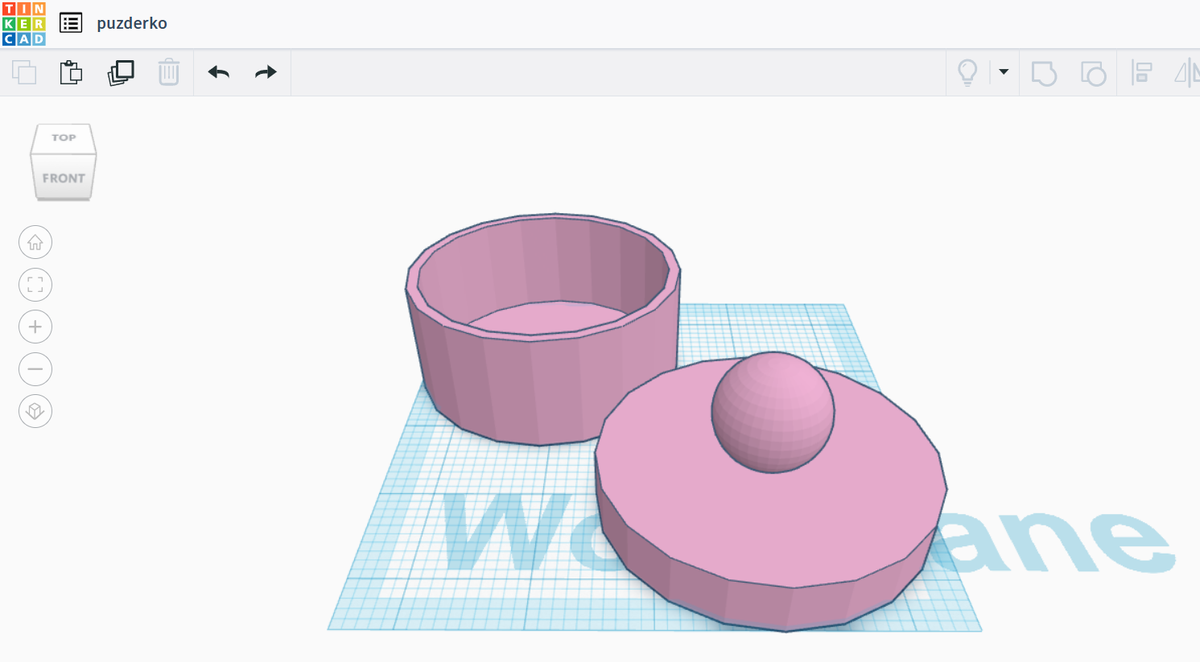

TINKERCAD

jest darmowym programem autodesku do projektowania 3D (jak autocad)

TINKER- majsterkowicz/twórca CAD- Computer Aided Design (projektowanie wspomagane komputerowo)

*circuits w tinkercadzie do pobawienia w domu (symulacje elektryczne)

prawy mysz, scroll wciśnięty= shift+prawy, strzałki na klawiaturze

projektujemy w milimetrach

grupowanie: zaznaczamy (shift+klik), ctrlG (niezgrupowane obiekty wydrukują się osobno)

odgrupowanie ctrl+shift+G

DRUK 3D

masowa kastomizacja

TECHNOLOGIE ADDYTYWNE DRUKU 3D

• lite (FFF/FDM)
• ciecze (SLA i Polyjet)
• proszki (SLS i SLM/DMLS)

wypełnienie -> kształt i % (najbardziej wytrzymałe 70%)

podpory (zazwyczaj dodajemy gdy coś odchyla się 30° od pionu, maksymalnie 45°)

Slicer -program CAM

Tingiverse, Yeggi -do wyszukiwania gotowych projektów

FFF  Fused Filament Fabrication - drukowanie włóknem ciągliwego, termoplastycznego materiału

FDM Fused Deposition Modeling - osadzanie topionego materiału

.STL -> 3MF

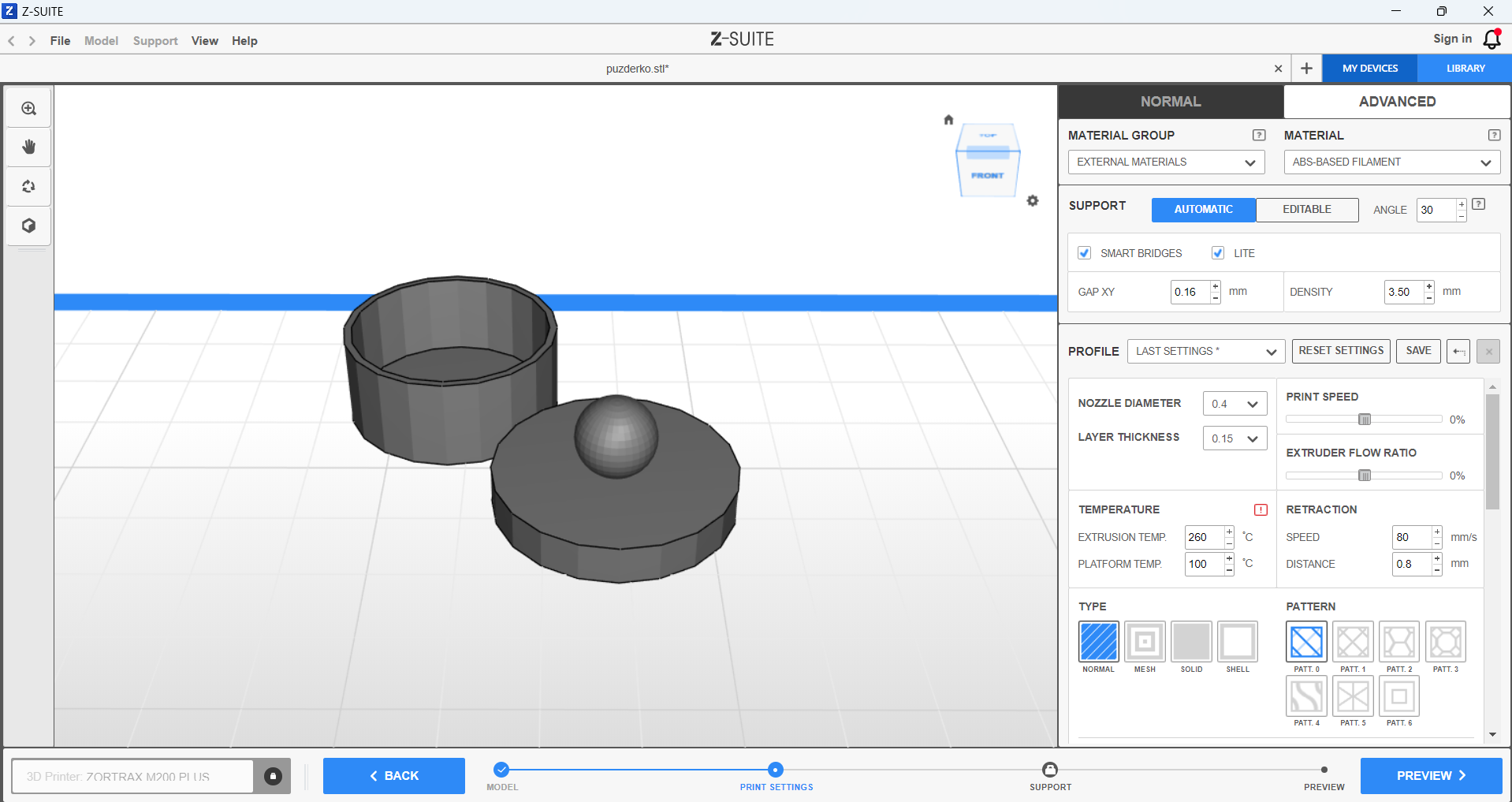

SLICER

Z-SUITE przygotowanie do druku

G-code to plik tekstowy mówiący drukarce co ma robić, przygotowujemy go w slicerze

Infill Density 10%, żeby raft był grubszy to First Layer Gap + 0.1 mm!!!

Retraction odpowiada za te włoski z tworzywa

zapisujemy dwa razy

gcode dla zortaxa na Robisz.to Wiki

DRUKARKA

ZORTRAX 2000

filament z tworzywa

• tutaj ABS,
• +-1,75 mm, rzadziej 2,85 mm
• higroskopijny,
• łapie kurz,
• kruszy się od UV i wilgoci,
• ABS słabo się maluje ale istnieją primery, najlepiej malować akrylami

filament z polimeru PVA

• jest rozpuszczalny w wodzie
• można z niego drukować całe podpory lub łączenia podpór z wydrukiem
• jest drogi

-> czujnik końca filamentu

-> rurka z teflonu (śliski, nieprzywieralny, odporny na wysokie temperatury)

-> radełko napędzane przez silnik krokowy

-> hotend (grzałka): termistor (odczytuje aktualną temp. żeby trzymać się w granicach ustalonej temp., tu 260-270°C)

-> dysza

• standardowo 0,4 mm średnicy,
• od średnicy zależy dokładność i szybkość wydruku
• dyszę odkręcamy tylko gdy jest rozgrzana (w rękawiczkach bo gorące)

wentylatorki,

stół

• podgrzewany (bo rozszerzalność cieplna/żeby nie popękało)
• z blaszkami do kalibracji,
• jeździ w osi y,
• czyścimy alkoholem izopropylowym (IPA),
• kalibracja stołu (odległość między dyszą a stołem musi być taka sama w każdym miejscu)

prowadnice (trzeba czyścić i smarować smarem litowym lub silikonowym)

osłony,

wyświetlacz,

wejście USB,

1-4 silniki (3 do trzech osi i jeden do podawania filamentu),

hepacovery (filtry na drukarce)

szpachelki (Olfa) równolegle do stołu

wymiana materiału (rozgrzanie, wyciągamy filament, obcinamy koniec, wkładamy nowy)

odejść od drukarki możemy po wydrukowaniu raftu !

RAFT - pierwsza warstwa wydruku, zawsze jest trochę większy od wydruku, poziomuje stół

*efekt Barusa (1/2 wysokości filamentu rozlewa się na boki)

worping (rozszerzalność materiału wraz ze wzrostem temp.)
