CAD = Computer Aided Design

CAD to zestaw narzędzi i programów, które umożliwiają tworzenie, edycję oraz analizę modeli 2D i 3D – od prostych rysunków technicznych po zaawansowane konstrukcje przestrzenne. CAD pozwala pracować precyzyjnie, szybko wprowadzać zmiany i dostosowywać projekty do różnych potrzeb produkcyjnych.

Gdzie?

• inżynieria i mechanika

• architektura i budownictwo

• wzornictwo przemysłowe, sztuka

• projektowanie produktów

• motoryzacja

• lotnictwo i kosmonautyka

• elektronika i elektrotechnika

• mechatronika i robotyka

• medycyna (np. protezy, implanty)

• druk 3D i prototypowanie

• przemysł i produkcja

• edukacja i nauka

Po co?

projektowanie modeli 3D
tworzenie rysunków technicznych 2D
modyfikowanie i edytowanie projektów
analizowanie i sprawdzanie poprawności konstrukcji
przygotowanie dokumentacji technicznej
wizualizacja projektów przed wykonaniem
projektowanie części do druku 3D
projektowanie elementów do produkcji (np. CNC, laser)
szybkie wprowadzanie zmian w projektach
dostosowywanie projektów do potrzeb produkcyjnych

Czym są systemy CAX?

D - design
X - dowolna dziedzina inżynierska
M - manufacturing
E - engineering
Q - quality
P - planning

ELEMENTY INTERFACE

kostka - działa jak w Tinkercadzie

WIDOKI

Perspective with ortho faces - automatyczne przełączanie
Perspective
Orthographic - proste linie

DESIGN ⬇️

różne tryby pracy - design, gen design, render, animation, symulatorom, manufacture,drawing, electronics

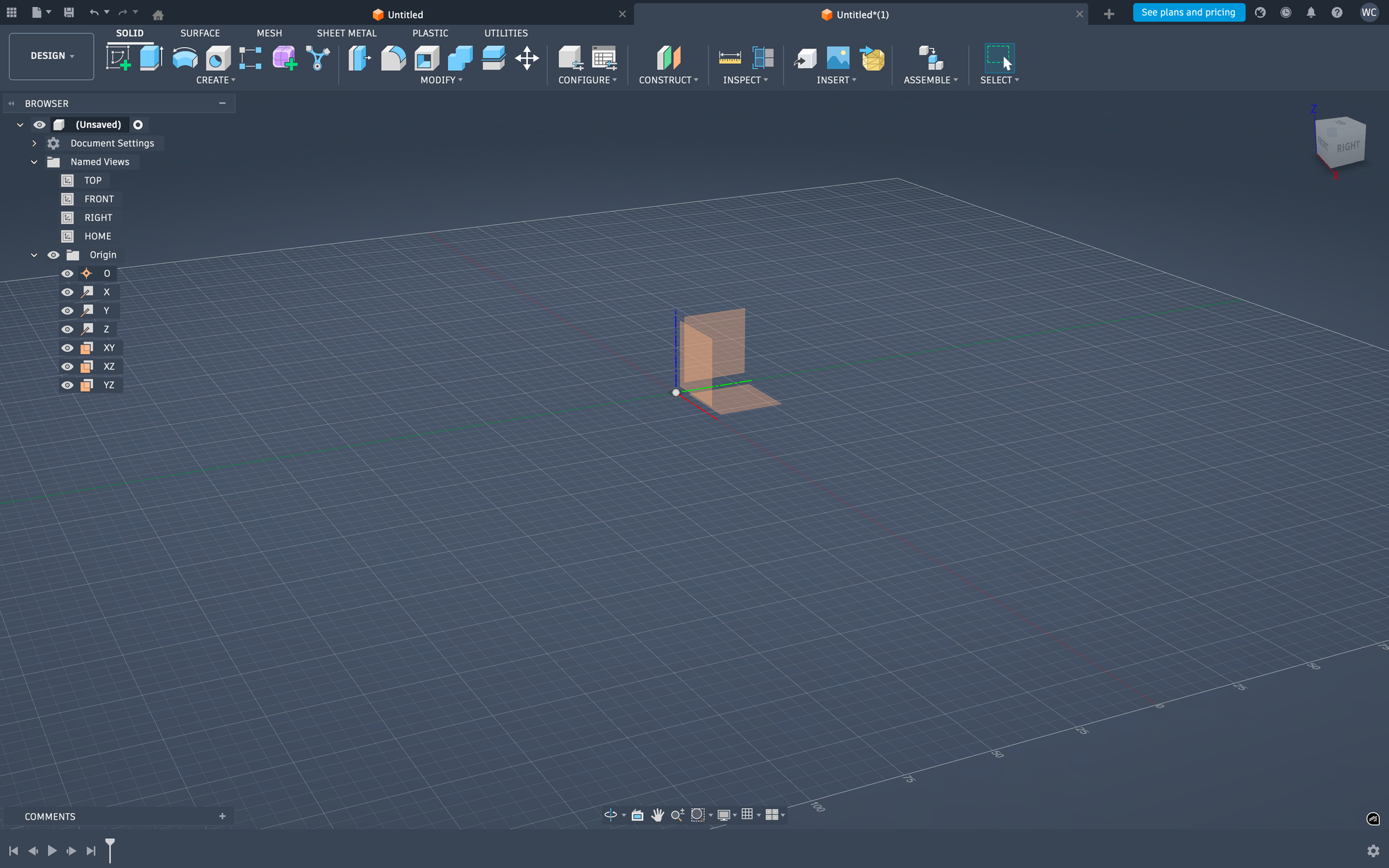

BROWSER

DOCUMENT SETTINGS - Units/ Part design
NAMED VIEWS
ORIGIN - początek - układ osi - punkt 0

SHIFT + scroll - obraca kamerę

TRYBY PRACY

SOLID - SURFACE - MESH - SHERT METAL

PLASTIC - MANAGE - UTILITIES

ETAPY PRACY

CREATE - MODIFY - CONFIGURE - CONSTRUCT - INSPECT - INSERT - ASSEMBLE - SELECT

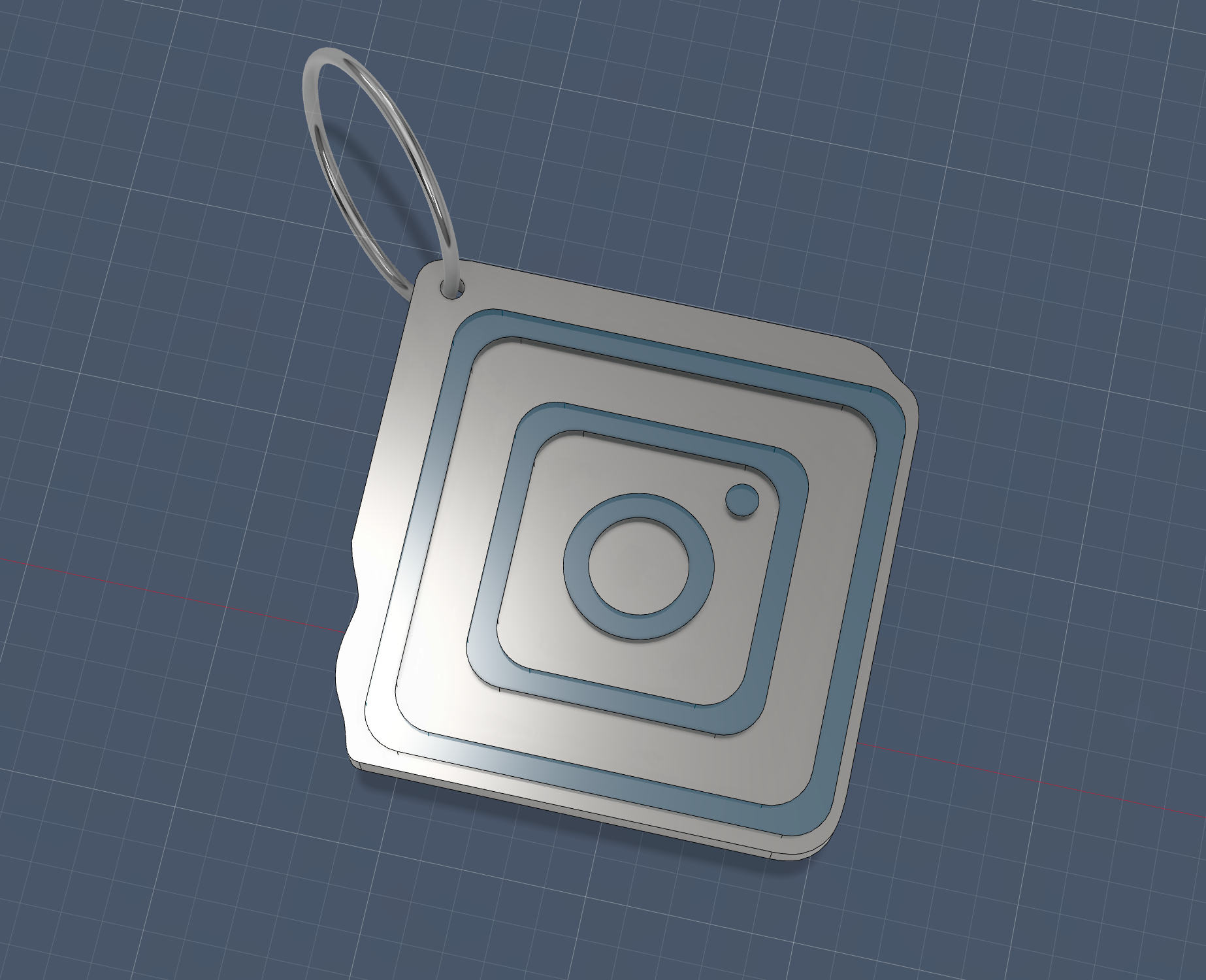

CREATE SKETCH

wybór płaszczyzny - kostka - TOP

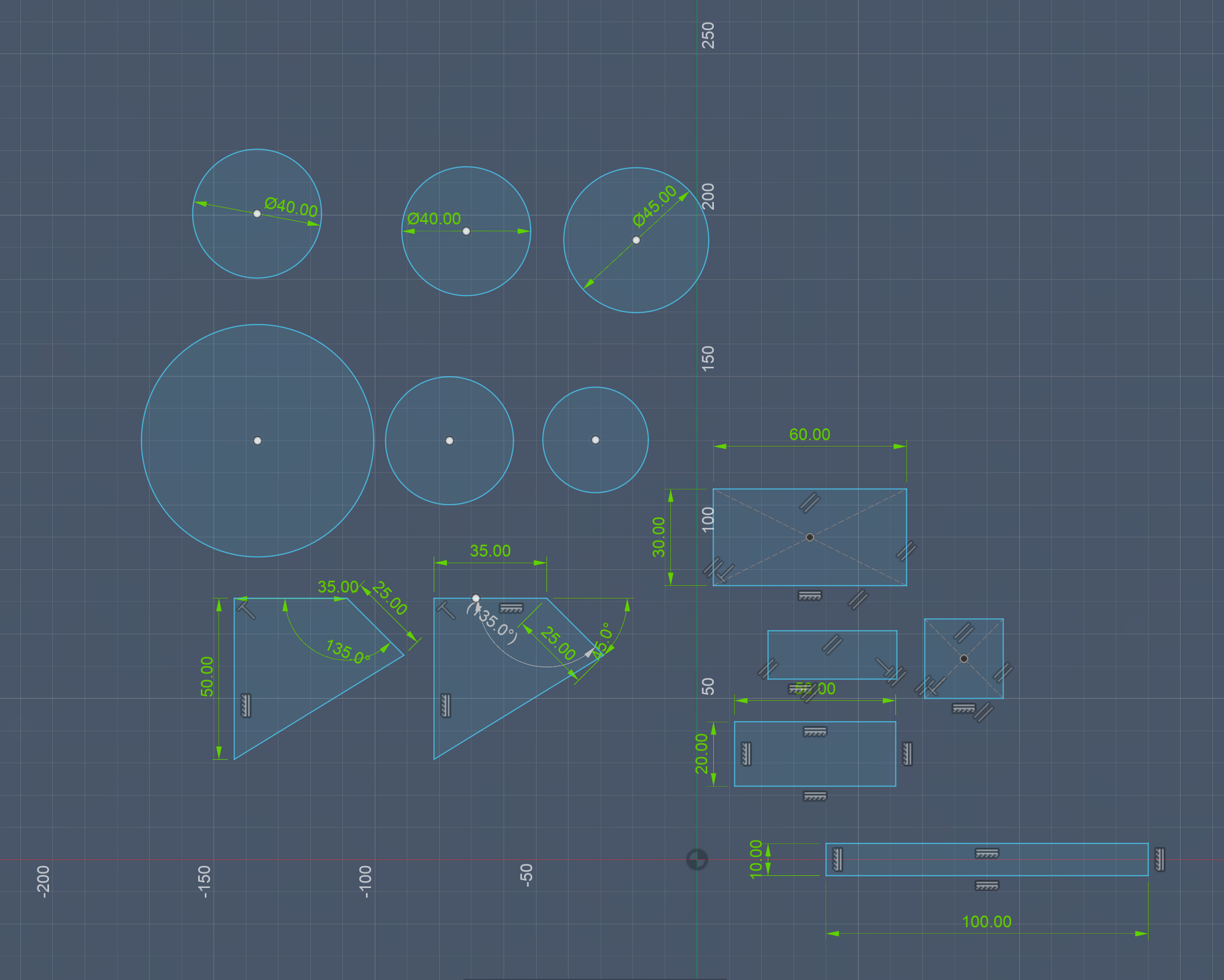

przy linii można wpisać numer, wyświetla się kąt sketch dimension - wymiarowanie
Jeśli kliknę dwa razy, wymiar znika
Jeśli zmodyfikuje wymiar wymiar zostaje
D - dimensions
L - line
Jak jest między osiami YY to jest mm
Jak jest między XX to są stopnie

XYZ - RGB

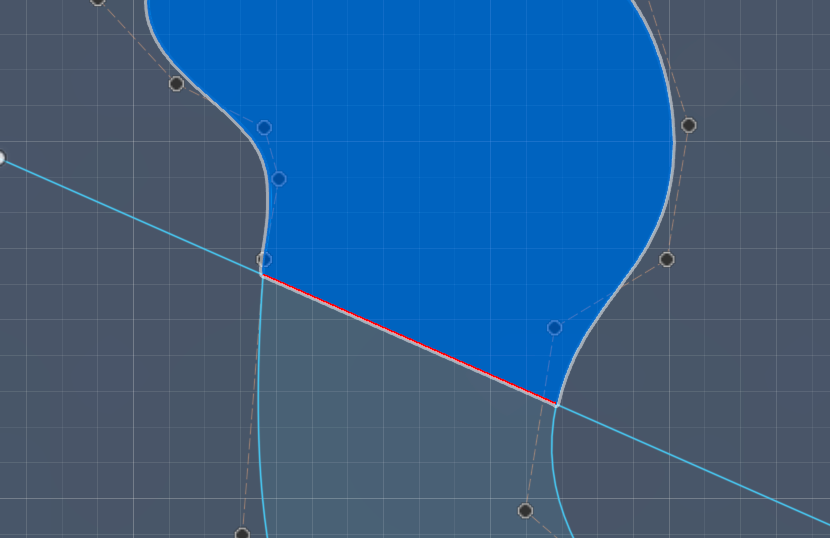

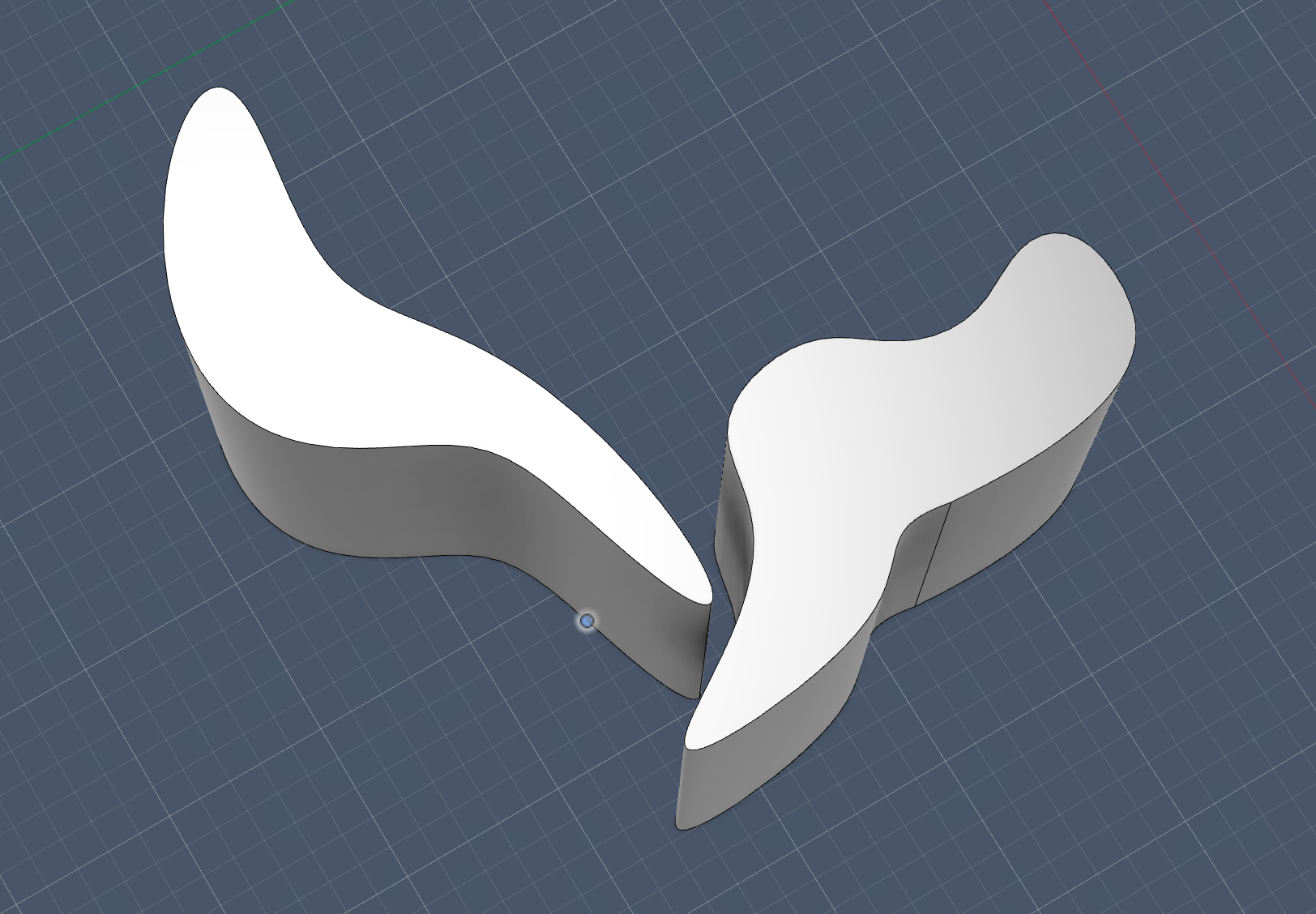

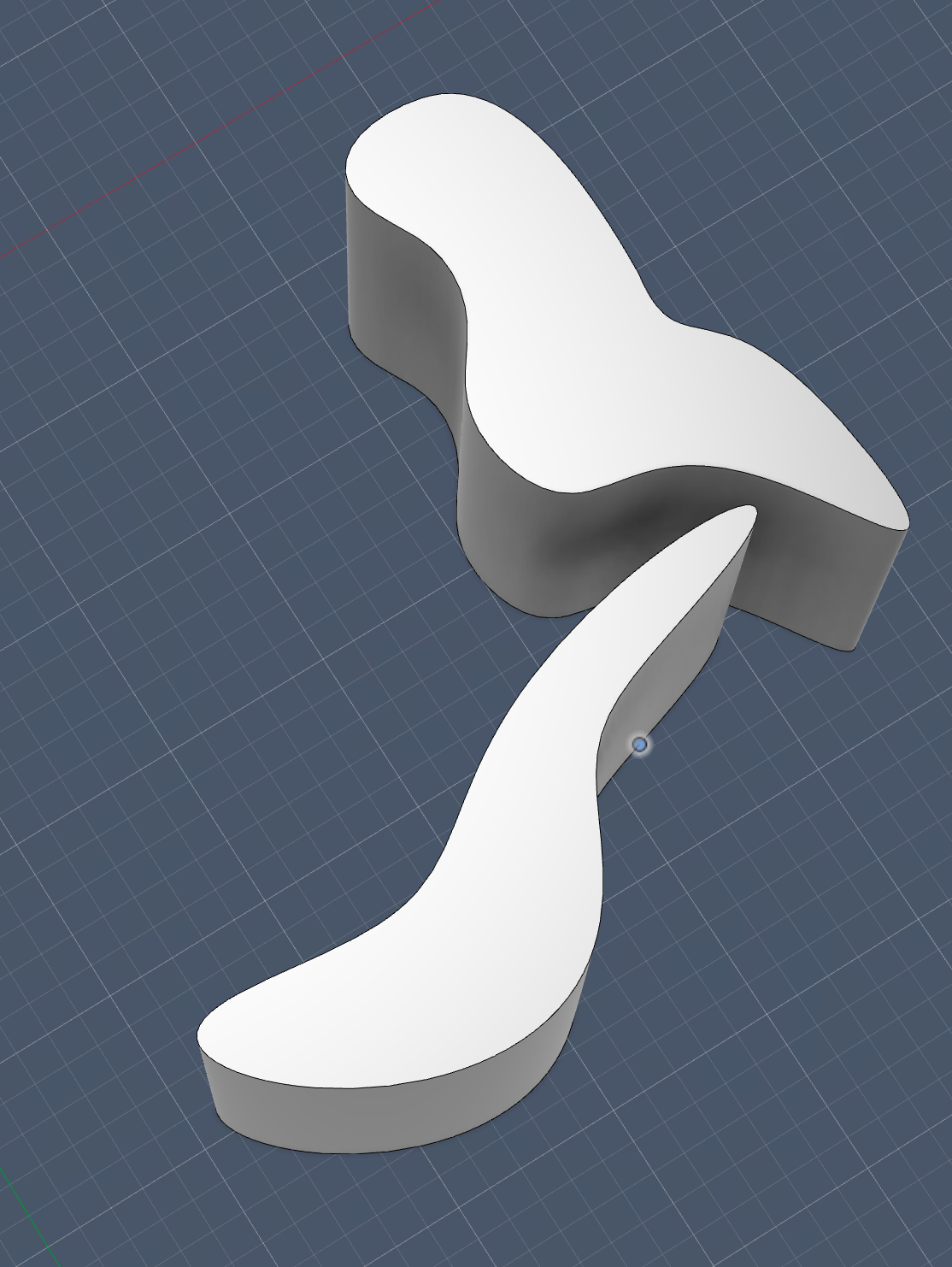

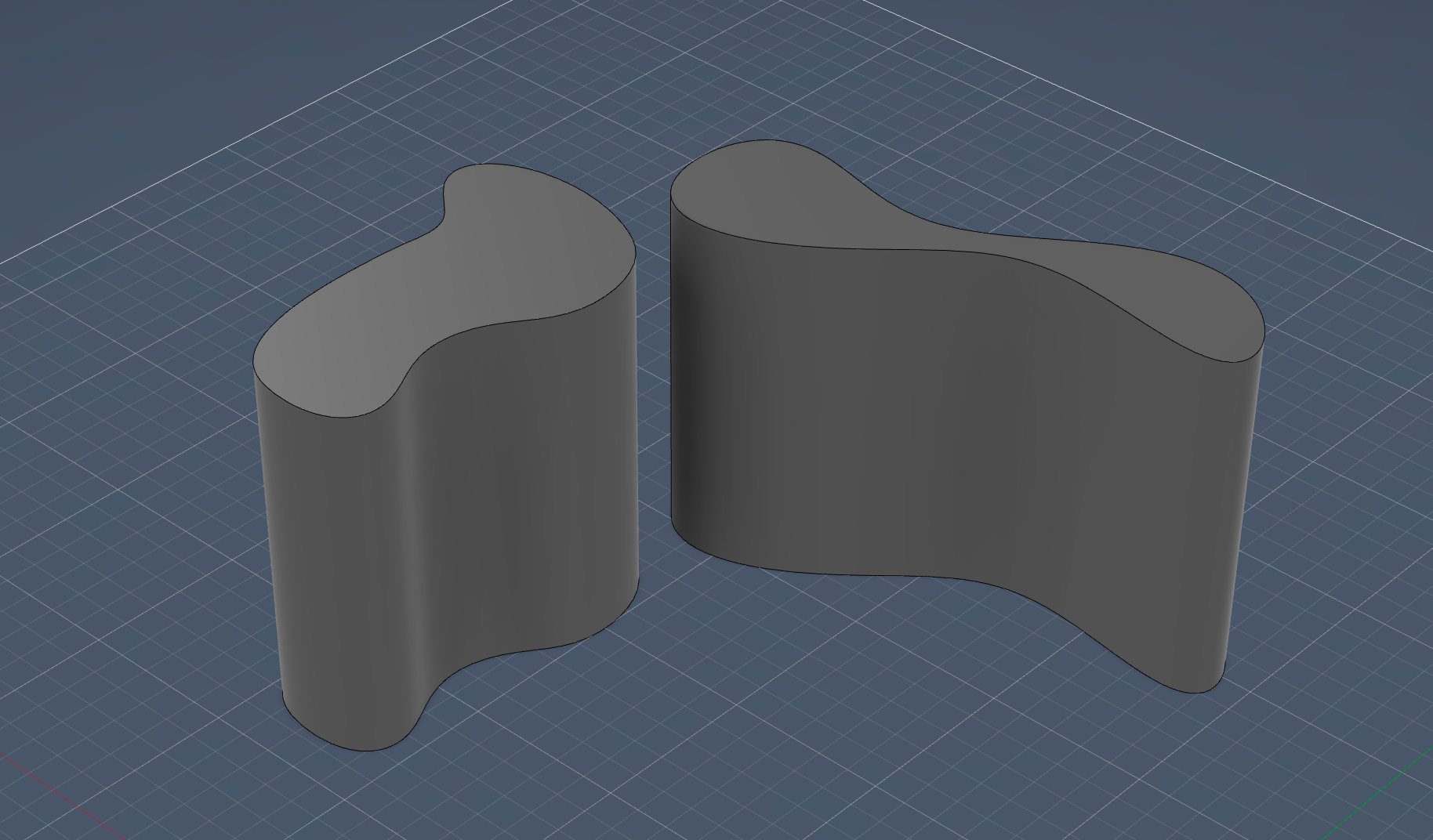

SPLINE - krzywa
