3D notes no. 3

Day 3

MODIFY

FILLET - zaokrąglanie

• na dwie proste lub na róg
• promień okręgu
• jeśli nie wyjdę z funkcji, wszystkie na raz mogę modyfikować ✅

FAZOWANIE - CHAMFER

• equal distance
• ucina rogi na kanty 🛑
• zmieniamy wymiar bez „FX”

zamknięty kształt = profil

OFFSET - odsunąć

• robienie „ramy”
• zaznaczam krawędź i wpisuje wartość
• funkcja FLIP na zewnątrz lub wewnątrz
• pokazuje tylko wymiar odsunięcia

TRIM

• usunięcie wybranej linii
• obcina od przecięcia do przecięcia
• przytrzymany działa jak gumka

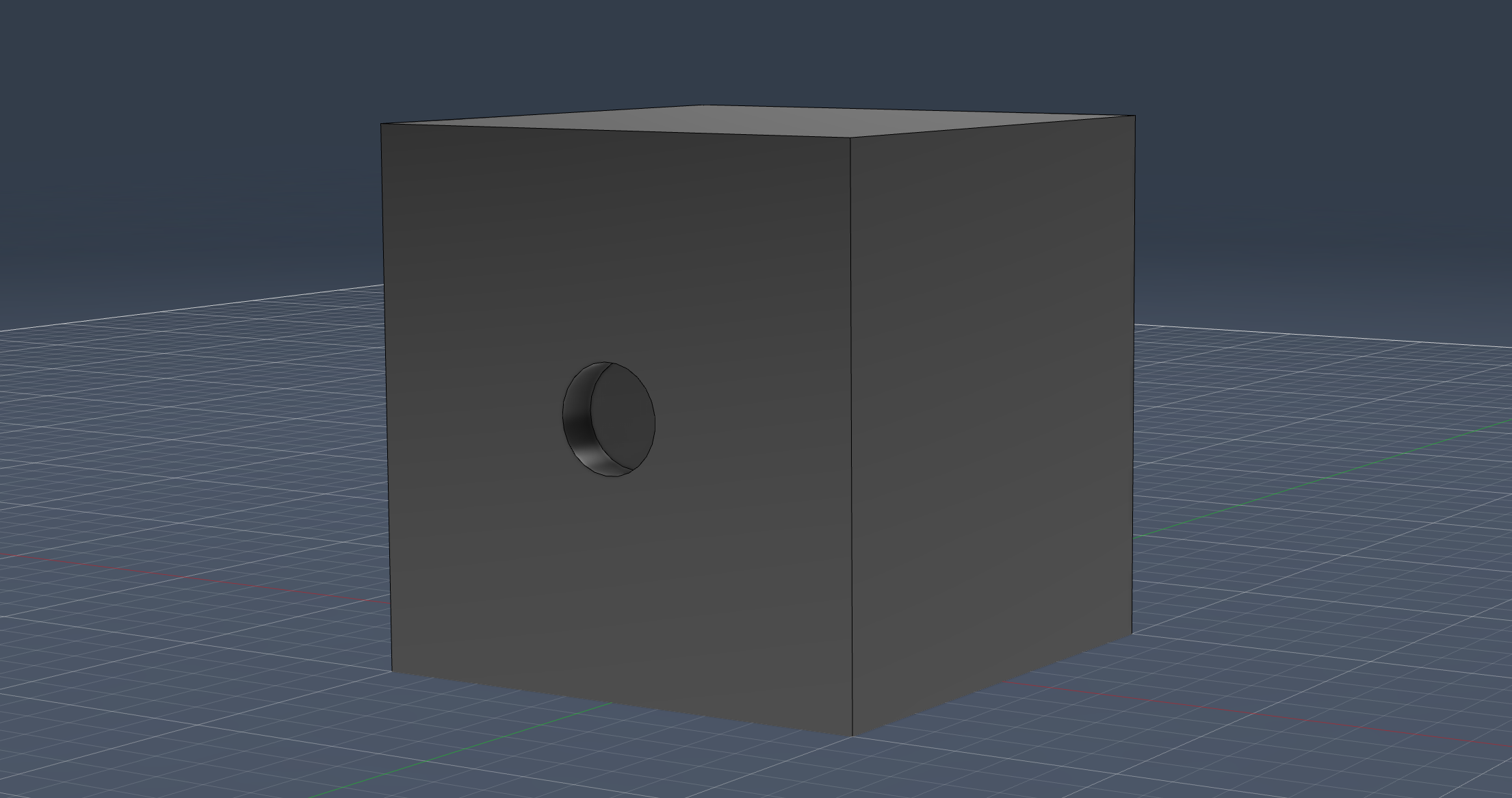

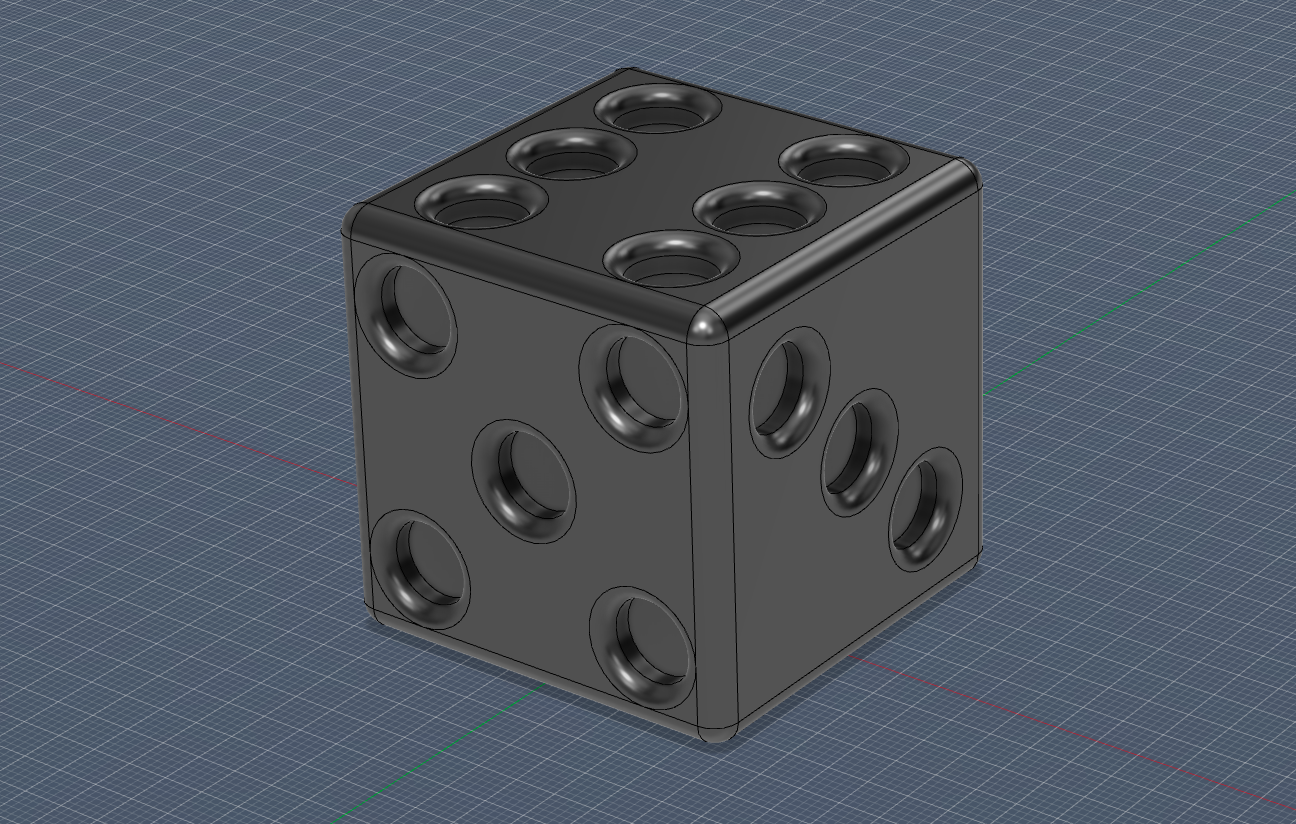

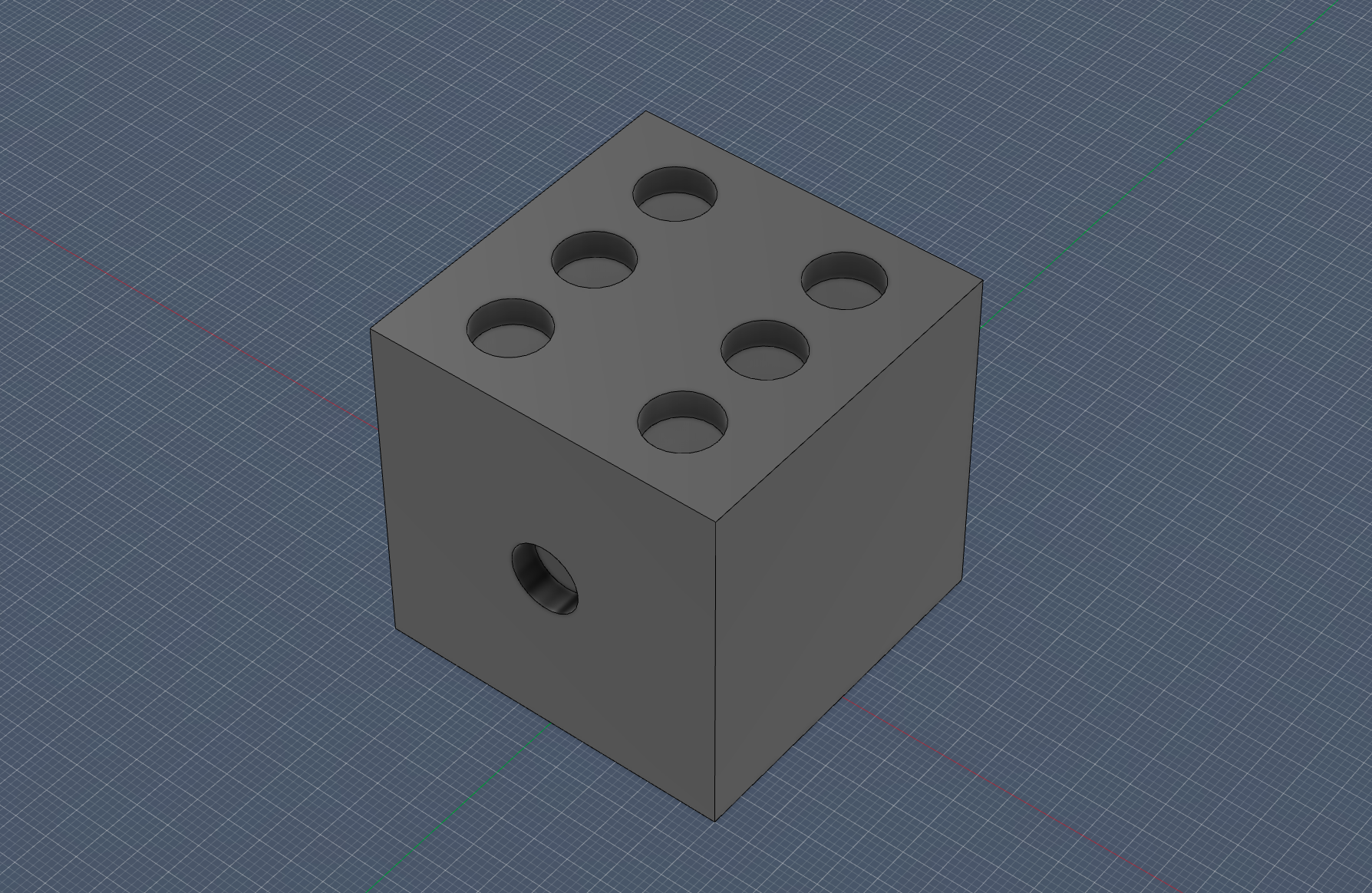

KOSTKA - ĆWICZENIE

• kwadrat ze środka
• wyciągnięcie - skrót E
• create sketch - wybieram płaszczyznę
• zmiana linii na pomocnie - normal/construction
• *sketch palette albo x zmienia linie przy rysowaniu
• extrude - join cut intersect new body
• wycięcie w glad cut
• dodanie join
•  new body - nowy obiekt styka się ale nie łączy
• intersect obiekt pomiędzy - (- wartość)
• ustawianie elementu względem krawędzi
• D - sketch dimension - obiekt linia i wymiar
• 50/5 - 50/4 liczy automatycznie
• center line - linia środkowa

CREATE

• mirror - lustro wybierasz obiekty i względem osi przerzucasz
• mirror wpływa na wartości obiektów mirrorowanych - zmienia wszystkie razem

ZMIANA MIEJSCA CAŁEGO SZKICU

• sketch - redefine sketch plane
• wybrać płaszczyznę

SOLID MODIFY

Fillet - wszystkie krawędzie

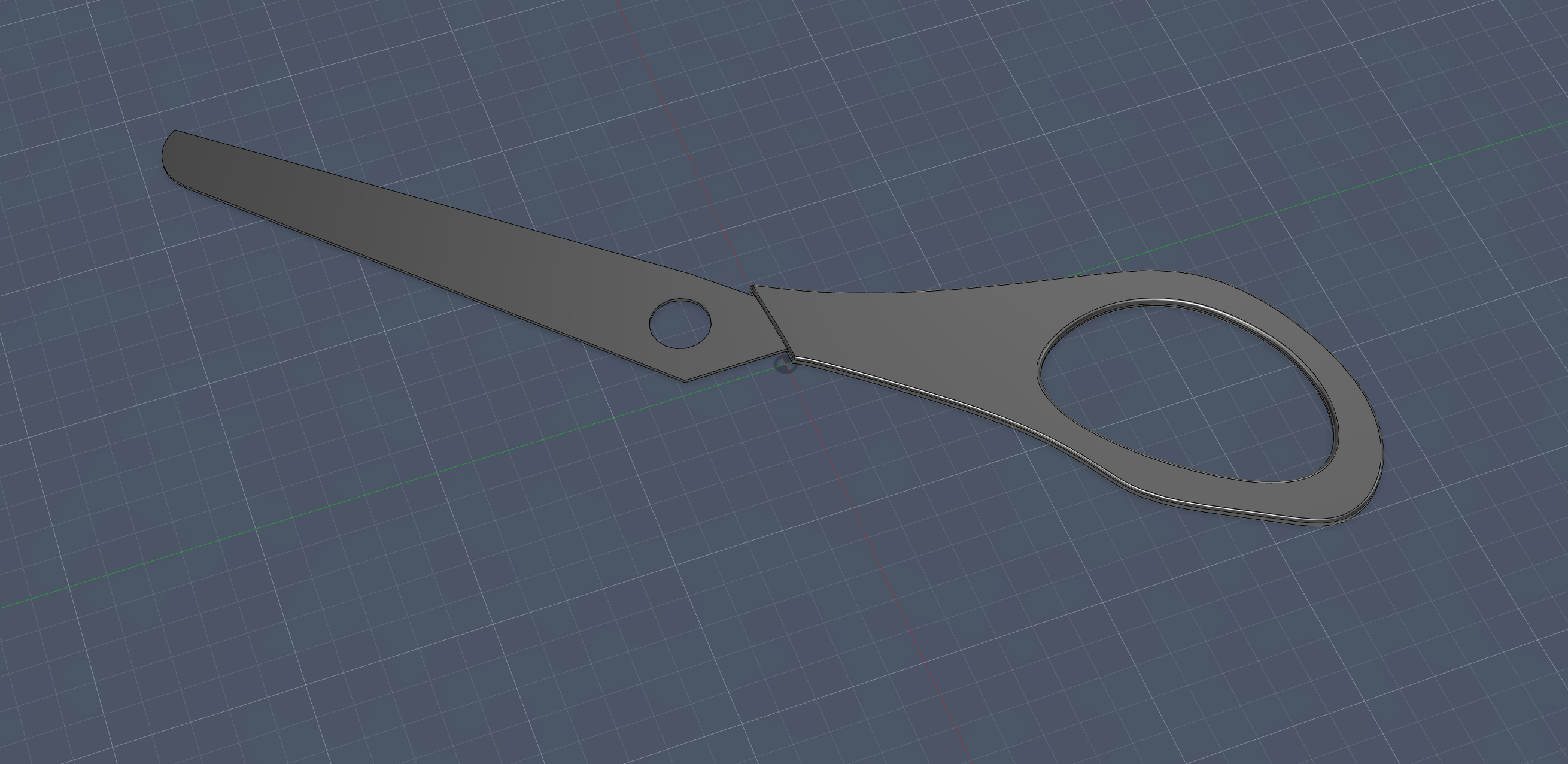

NOŻYCZKI - ĆWICZENIE

• umieszczenie zdjęcia - INSERT
• okienko - EDIT CANVAS
• OPACITY - KRYCIE
• CALIBRATE - 2 punkty między którymi wyznaczam wymiar
• * wybierać najmniejszy wymiar

EXTRUDE

• direction - one sided - two sided - symmetric

COMBINE

• TARGET BODY VS TOOL BODY
• RĄCZKA CEL BO ROBIMY COŚ W RĄCZCE
• Keep tools żeby zostawi oba przedmioty
• Cut żeby zabrać materiał

Dół ekranu - oś czasu

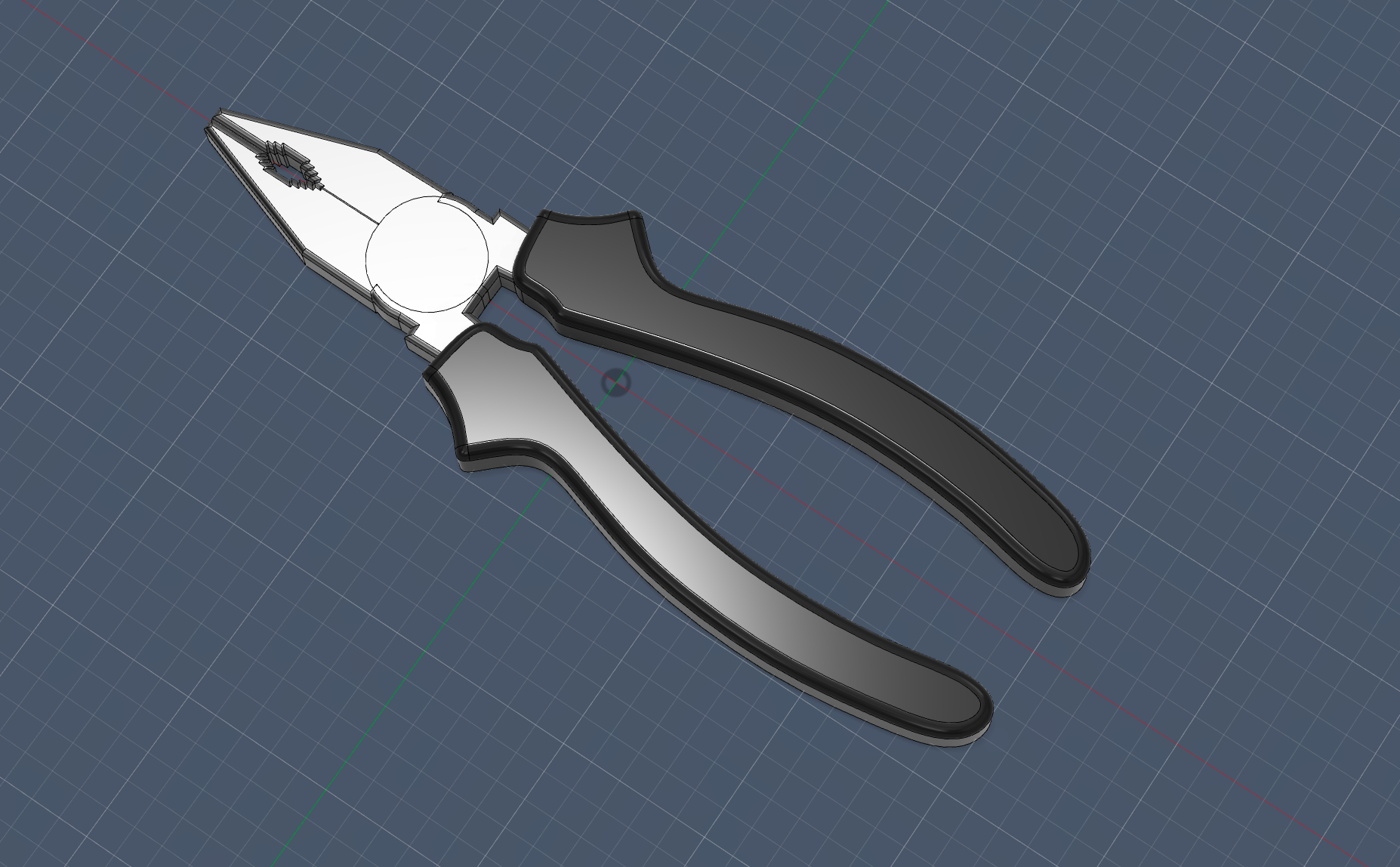

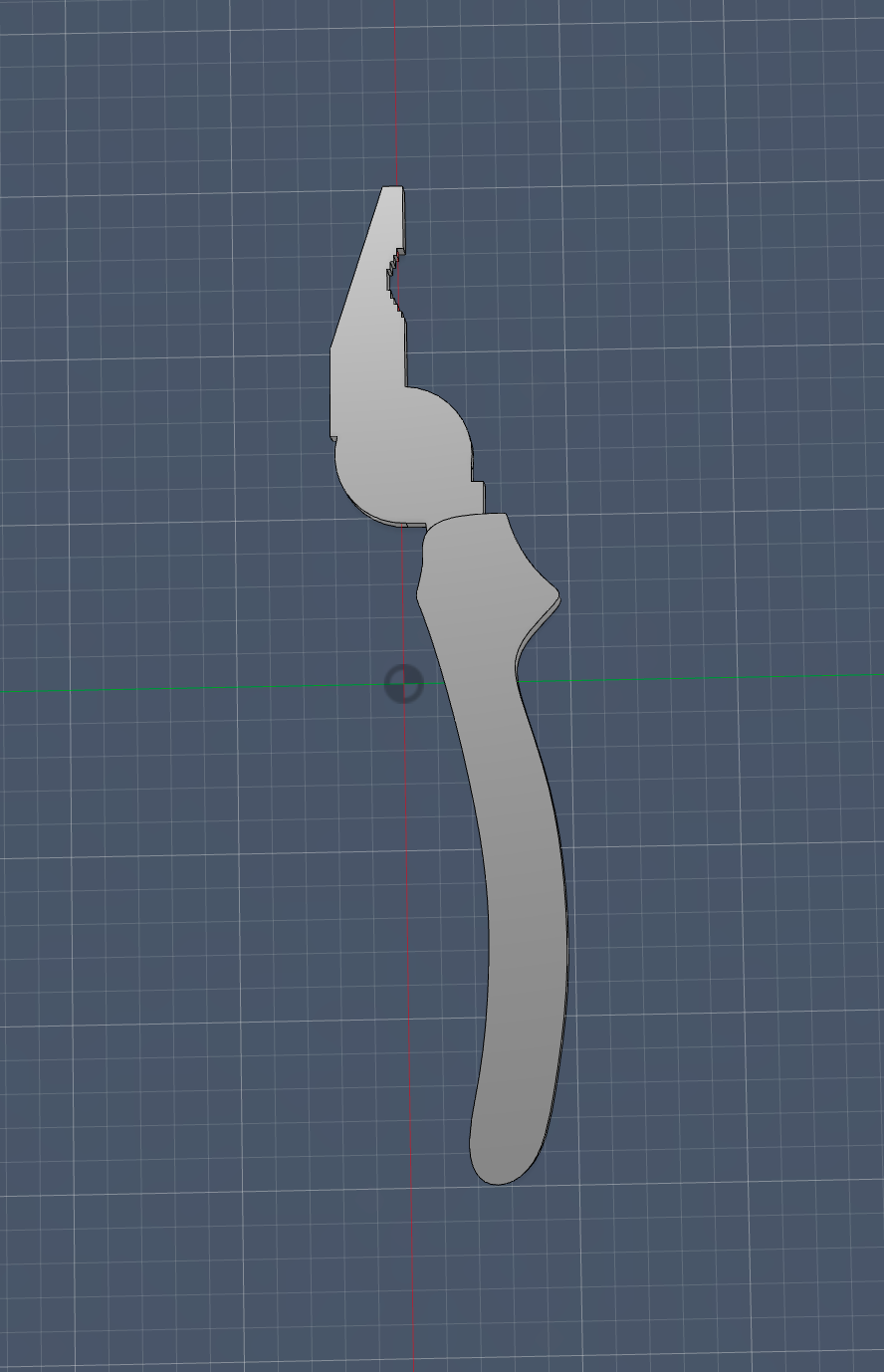

ZAPROJEKTOWAĆ KOMBINERKI
