3D zajęcia nr 1 05.09

Tinkercad
- tab- przeskakiwanie miedzy wymiarami
- shift plus zaznaczenie lewym- kilka obiektów zaznacza

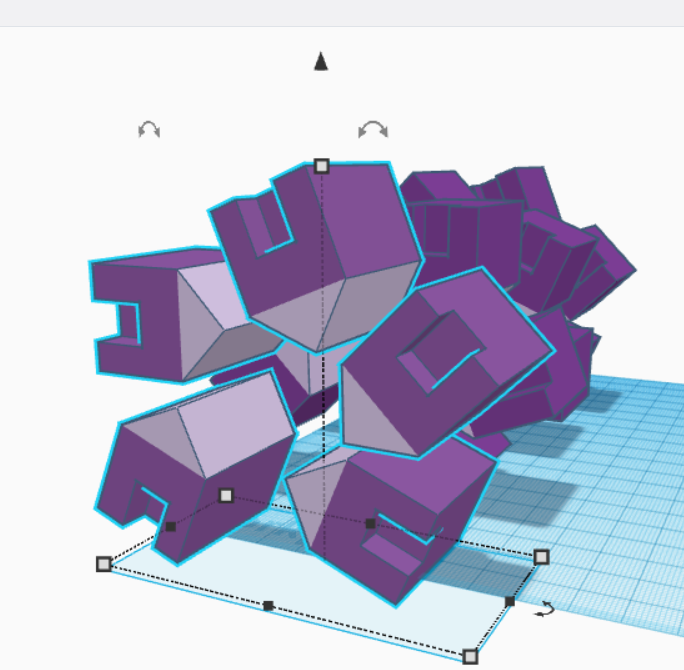

- align- łączy obiekty

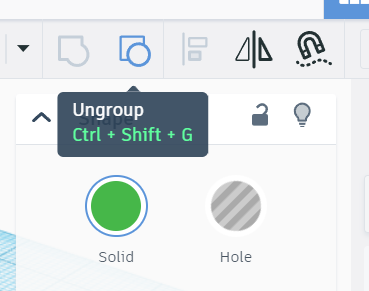

grupuj- łaczenie brył

dwukrotny klik - wejscie w grupę i edycja
- zmiena kolorów dla poszczególnych obiektów- multicolor

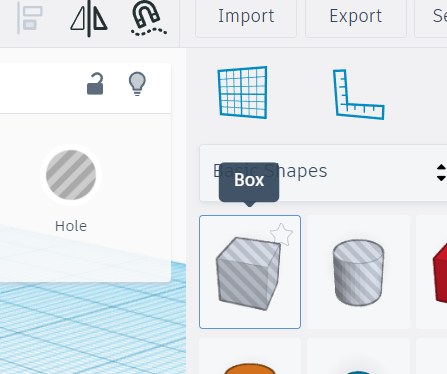

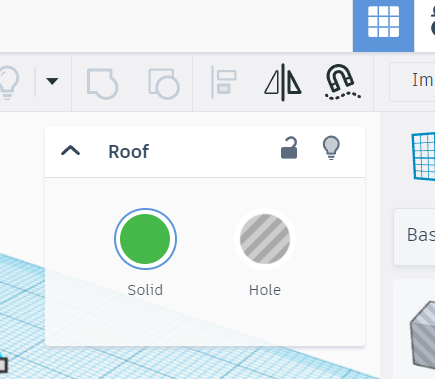

robienie dziur

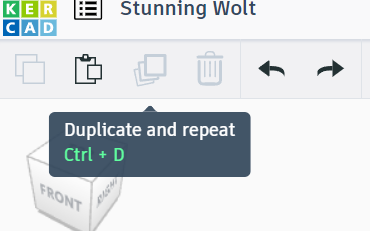

skopiuj i powtórz - wybierasz obiekt i klikasz/
windows+shift+s - selektywny print screen

-zapisujemy w rozszerzeniu .stl

przy powielaniu nie odklikiwamy!!!!!

zajecia 2, 6.09

thingiverse - strona do pobierania modeli, jak pobieramy, to nie download all, tylko plik .stl
Technologia FFF (ang. Fused Filament Fabrication) znana także jako FDM (ang. Fused Deposiotion Modeling)- drukarka zortax

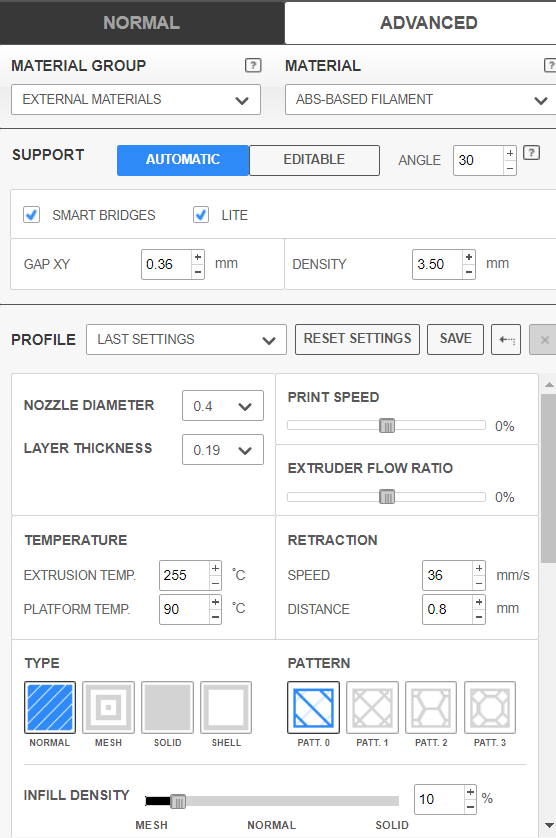

Z-suite - program do drukarek zortaxa, nie logujemy sie, klikamy Start now
rotate-place by face

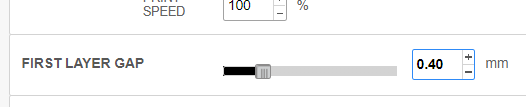

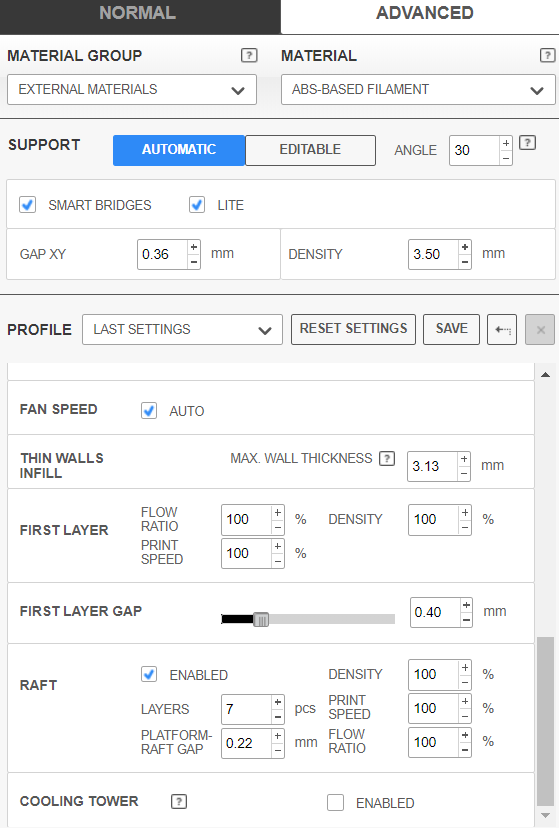

first layer gap- dodajemy 0.1mm ZAWSZE

raft enabled zostawiamy

-export file- ten plik rozumie drukarka

-zapisz jako- tego rozszerzenia nie rozumie drukarka, ale bedziemy mogli otworzyć Z-Suite. TE DWA PLIKI ZAWSZE ZAPISUJEMY!!

zadanie domowe zaj 2

Zajęcia 3, 12.09
druk SLA

przy kupnie żywicy ważna jest długo fali, by pasowała do naszej drukarki.
Gotowy wydruk zanurzamy w izopropanolu?(na 4 min?), potem płuczemy pod wodą(i sciagamy podpory), potem dajemy do utwardzenia swiatłem UV(4 min z jednej strony+4 min z drugiej)

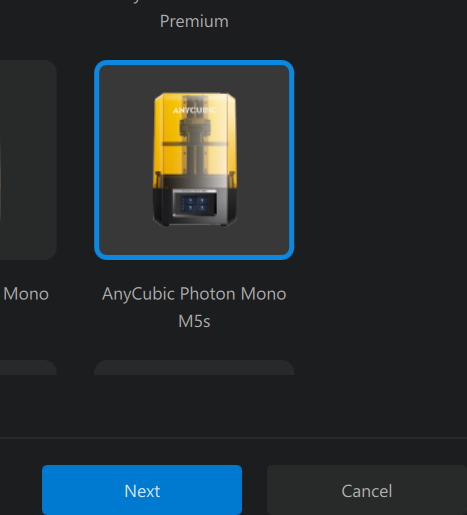

slicer do druku SLA CHITUBOX (biały kwiatek na niebieskim tle-basic)

strona z modelami-https://www.myminifactory.com/
drukarka:

wysokośc warstwy w SLA to zazwyczaj 0,050mm

exposure time- bierzemy z danych żywicy
KOLEJNOŚĆ:

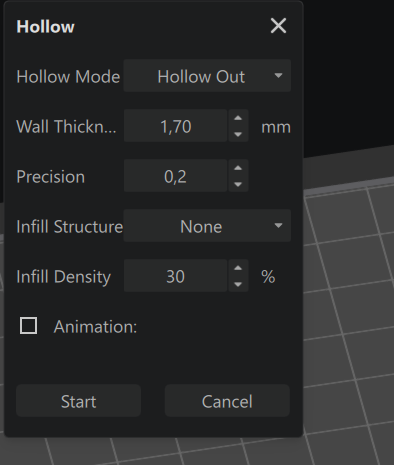

1)wydrążenia
2/3) ustawienie
2/3) otwory

hole:

ustawienie:
- mała powierzchnia styku.
- Staramy się, aby jak najwięcej elementów wychodziło do góry
- na płasko szybciej, w pionie będzie lepsza jakość- będzie mniej podpór

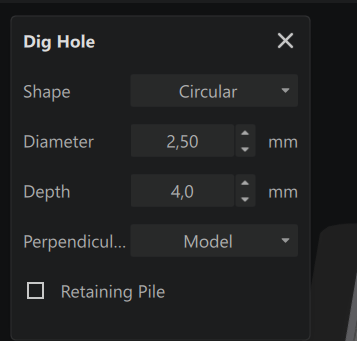

Dig hole- robienie dziur

takie małe problemy(na zielono oznaczone)- olewamy

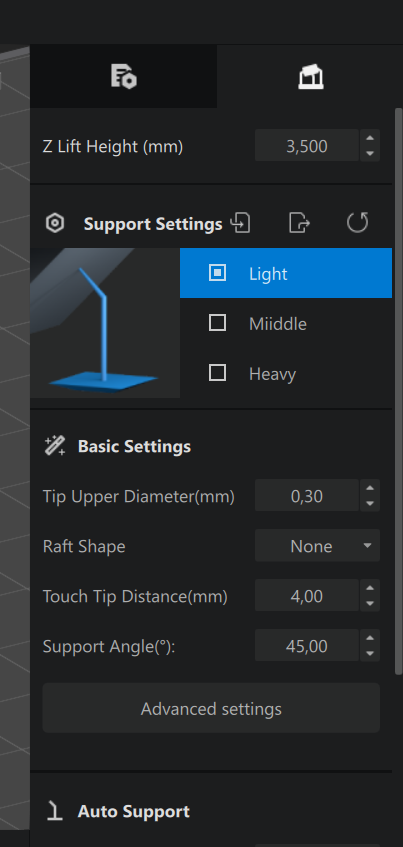

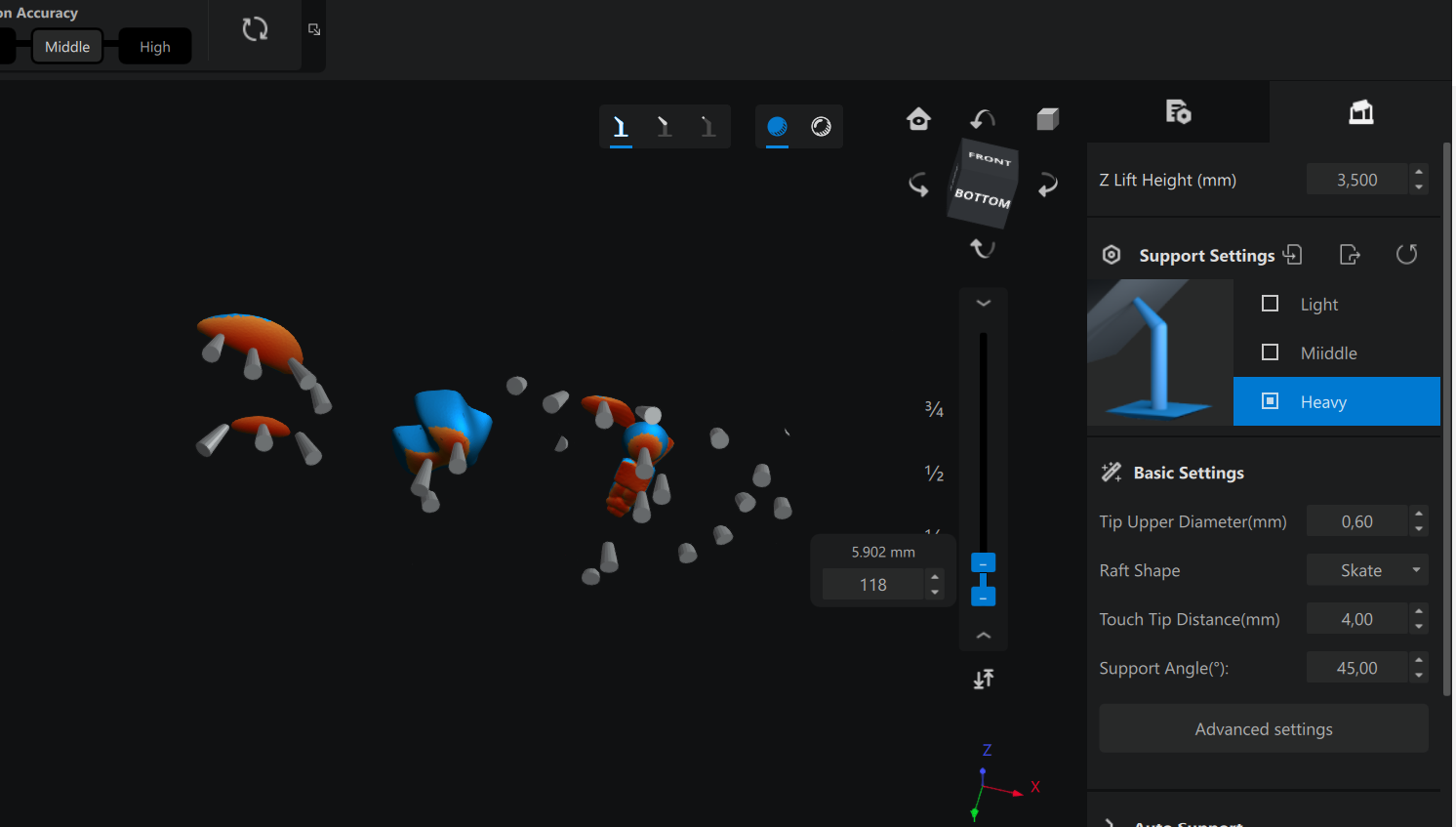

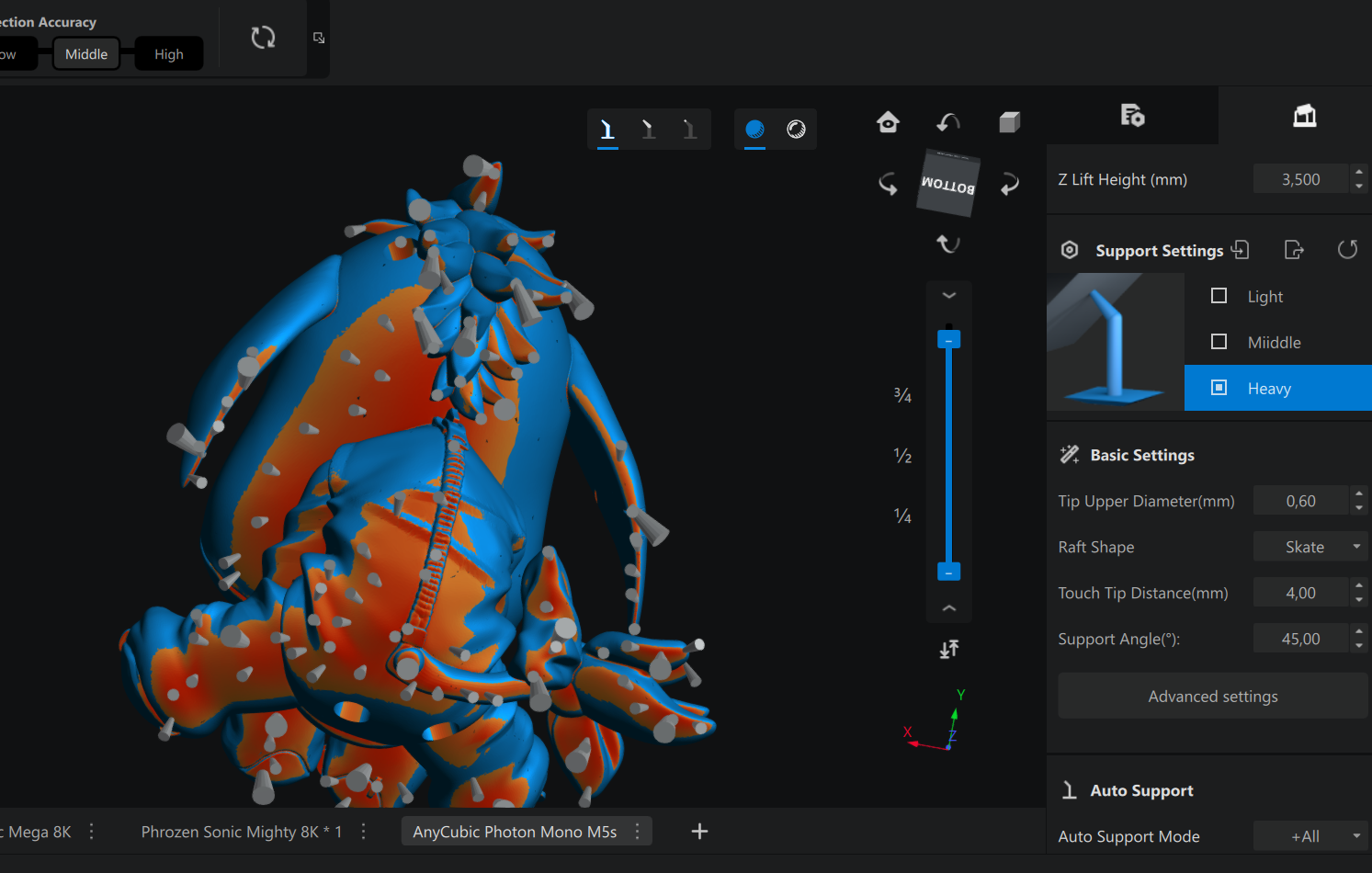

auto support klikamy, a a potem zaznaczamy heavy

wspieramy otworki trzema naokoło podporami

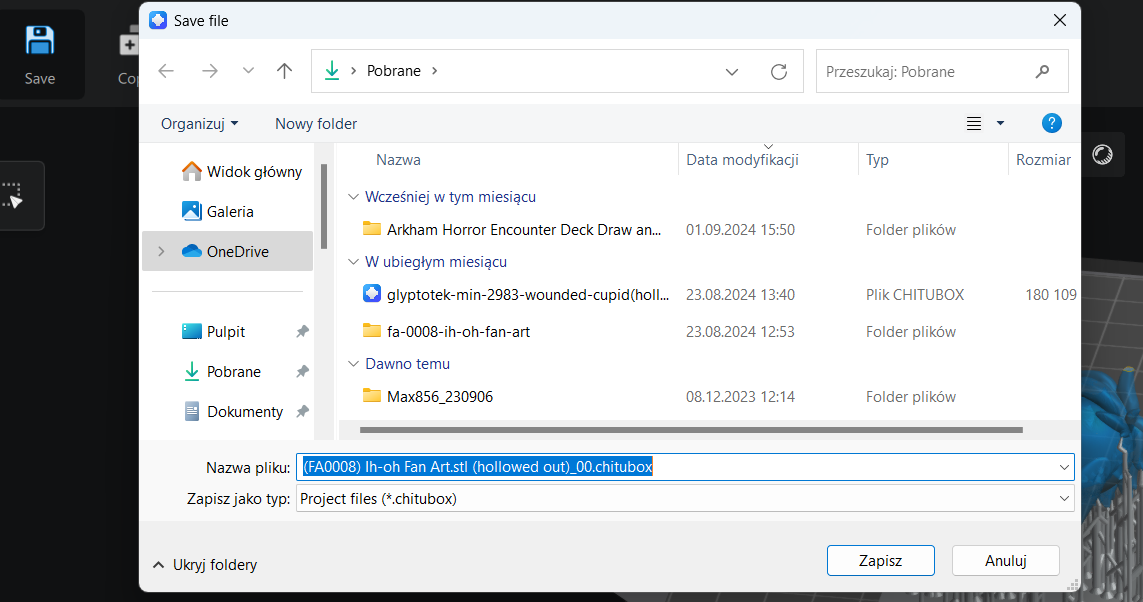

zapisz jako-> .chitubox

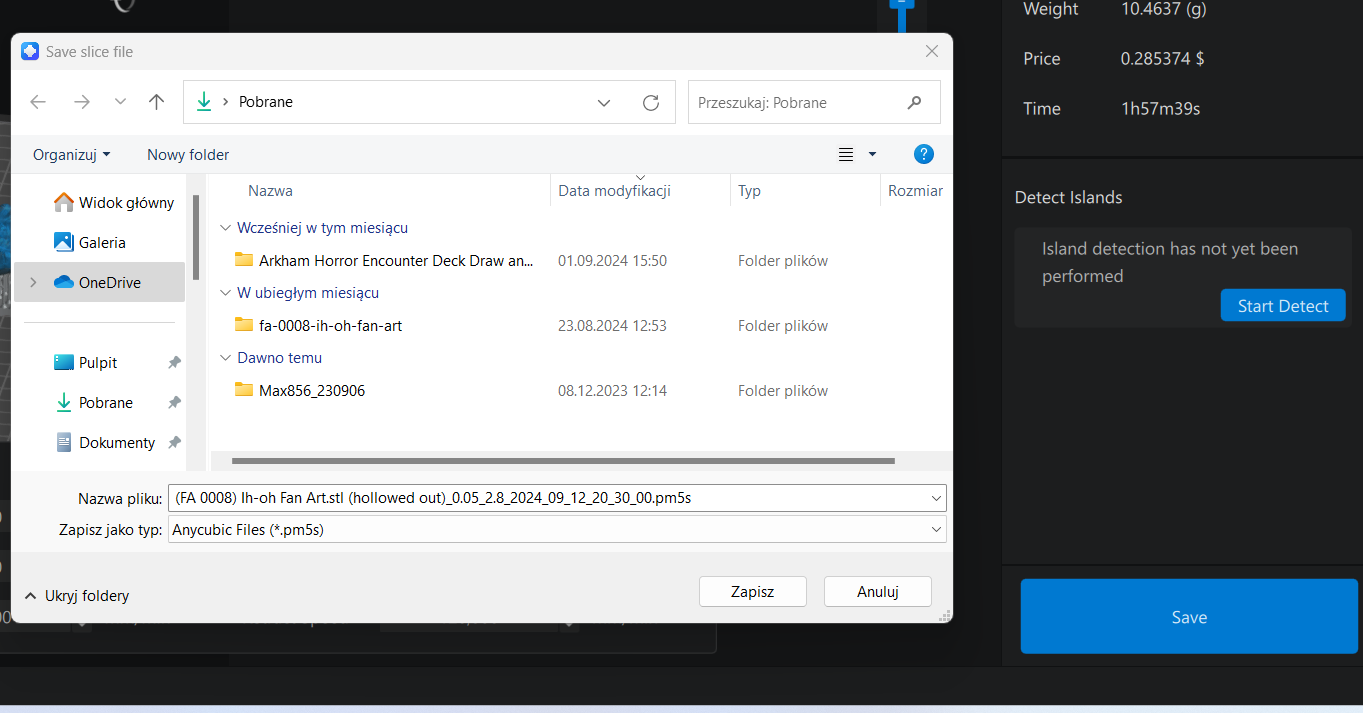

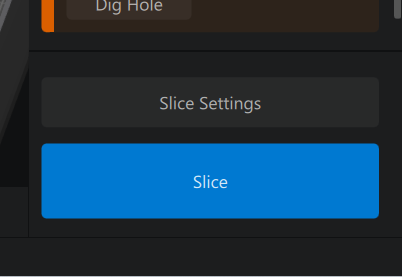

zpais pliku dla drukarki- Slice(plasterek) .pm5s

zad domowe- przygotuj do druku model- max wysokosc- 60 mm

zaj4. 13.09

mesh- chmura punktów

blender - classrom- blender-> skróty do blendera

shift+a -dodaj obiekt, wybieram mesh

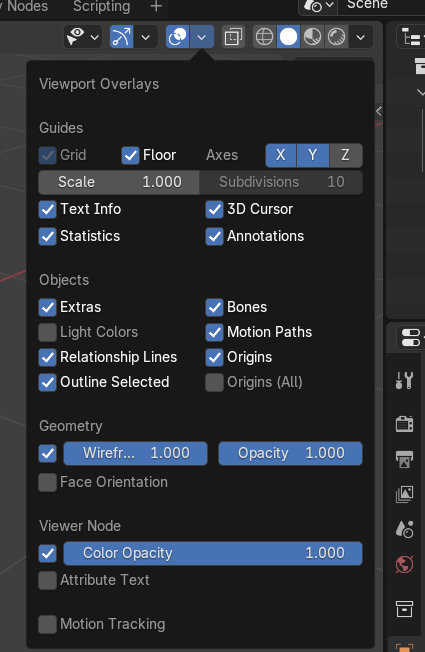

statistics i wireframe

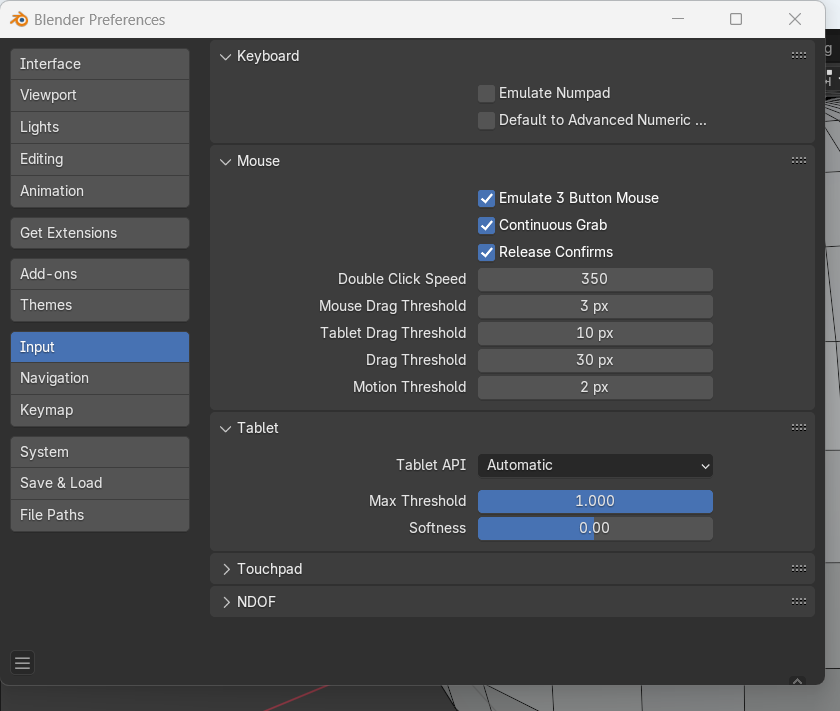

edit-> preferences- input-> emulate 3 button mouse...

scroll rusza widokiem i alt+lewy przycisk myszki

(g) -grab, jeśli chcemy po konkretnej osi, to dodatkowo (x), (y) lub (z)
alt+g - resetowanie pozycji- kulka w punkcie (0,0,0)
(s) - skala, alt+g anulowanie skalowania

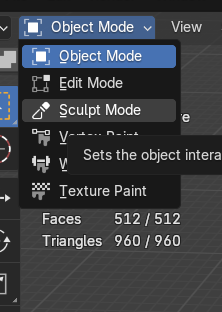

sculpt mode
(f) zmiana promienia narzedzia
shift+f - siła

ctrl+r - mega wazny

r-gęstość siatki

referencja obrazek

obrazek alt+g i alt_r- resetowanie obrotu i połozenia obrazka
r- os plus x(bo wzdluz osi x ) i wpisujemy 90- bo 90 stopni
symetryczne modelowanie - motylek

maska - m
ctrl+i - odwrócenie maski

alt+m - wyłączenie maski

i - inflate

s- smooth - wygladza, ale zabierając,

g- grab
symetrię włączamy raz i wyłączamy raz!

file->export .stl- do drukarki
zadanie domowe: wymodelowac głowę

zajecia 5, 26.09

https://wiki.robisz.to/ - baza wiedzy, do druku też ustawienia

blender:
skróty cd:
-xd - usuwanie
- shift+a - dodawanie obiektu, dodawalismy UV sphere
-r -ustawianie siatki, na poczatku 0,15
- f- zmienia promien narzedzia
- shift+f - siła nacisku narzedzia
- z ctrl- klikanie by zrobić wypukłość jak normalnie narzędzie buduje

HUION tablet- apka

narzędzie cloth- jak duszek

zajęcia 6, 27.09

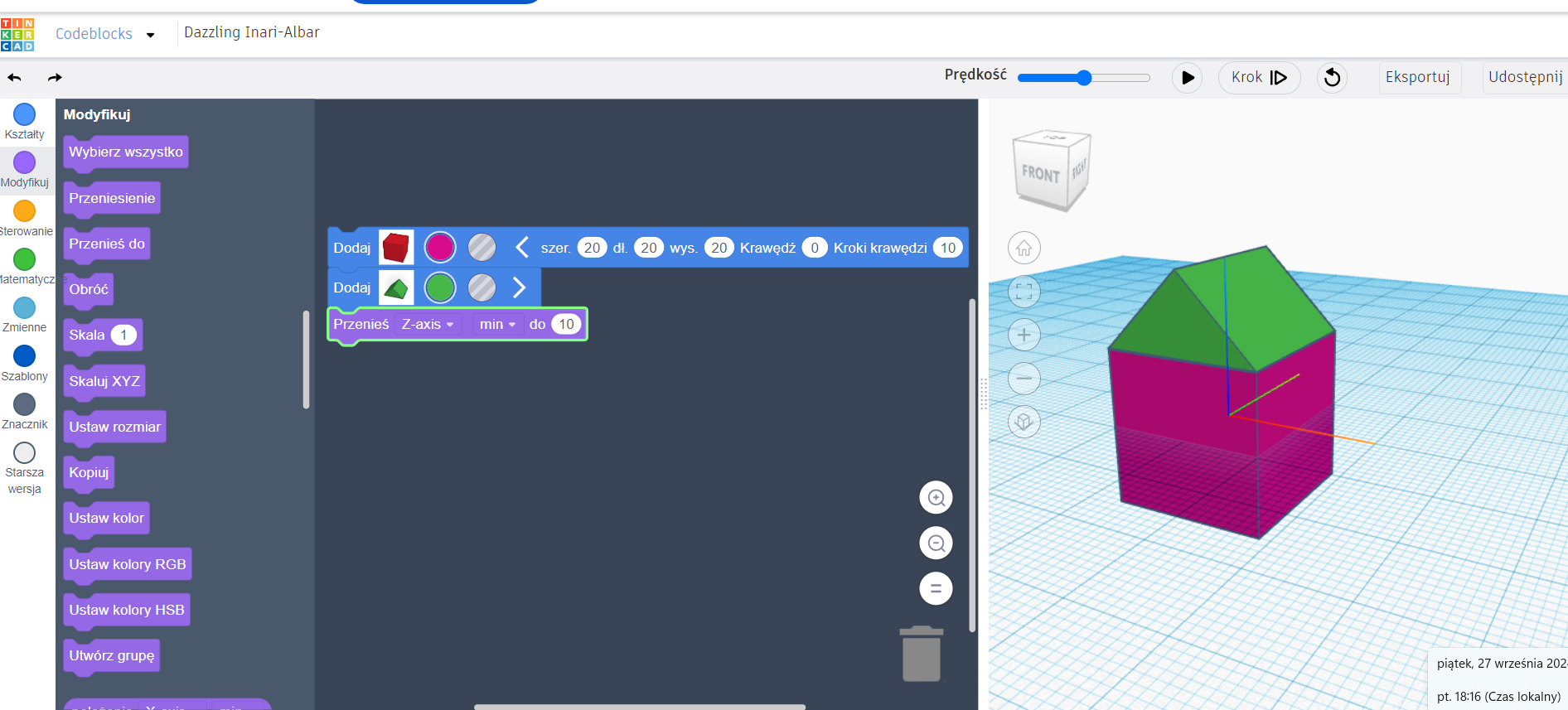

tinkercad- codeblocks

przenieś min- bierze "spód" obiektu, minimalną wartość

ChatGPT "stwórz kod dla blendera na stworzenie bałwanka"

program meshroom- robi mesha ze zdjęć

zajęcia 7, 17.10

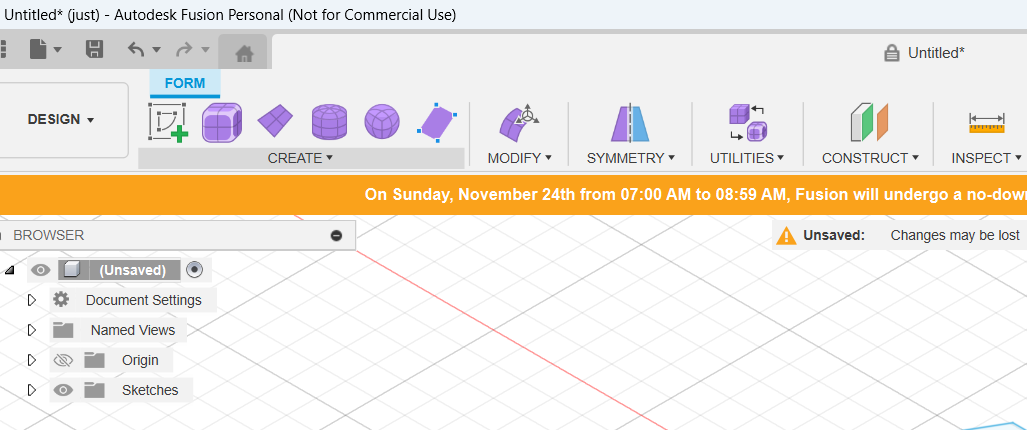

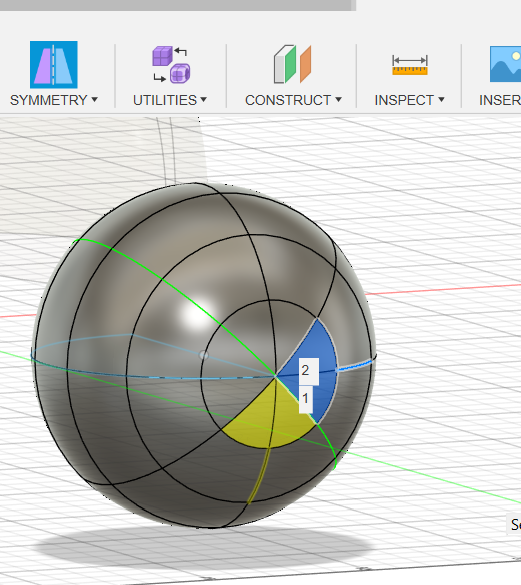

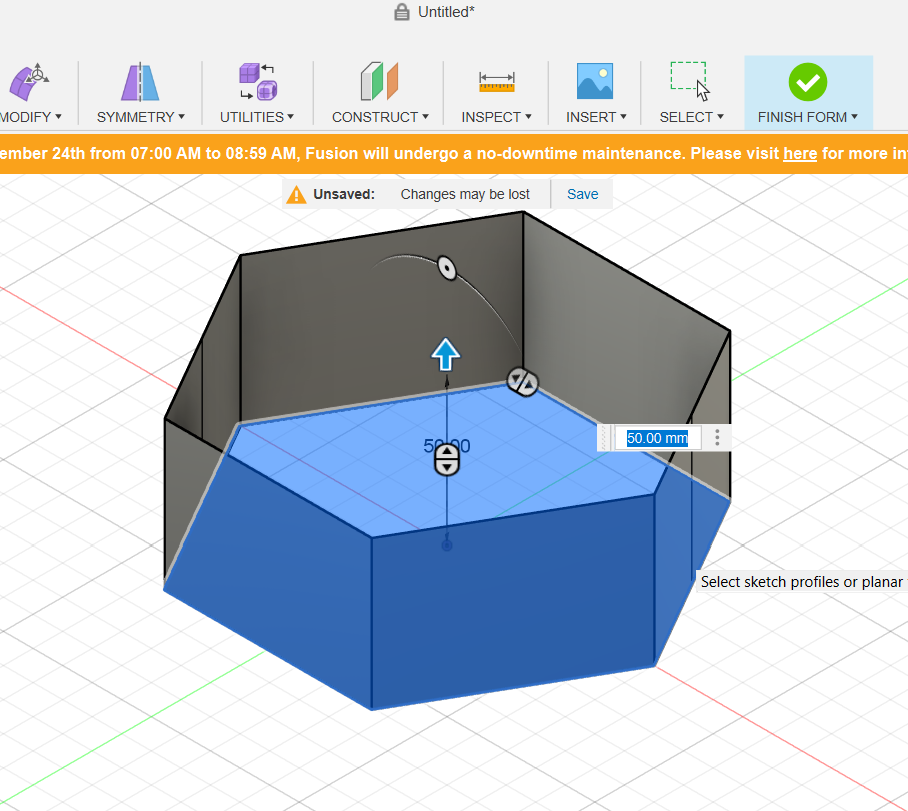

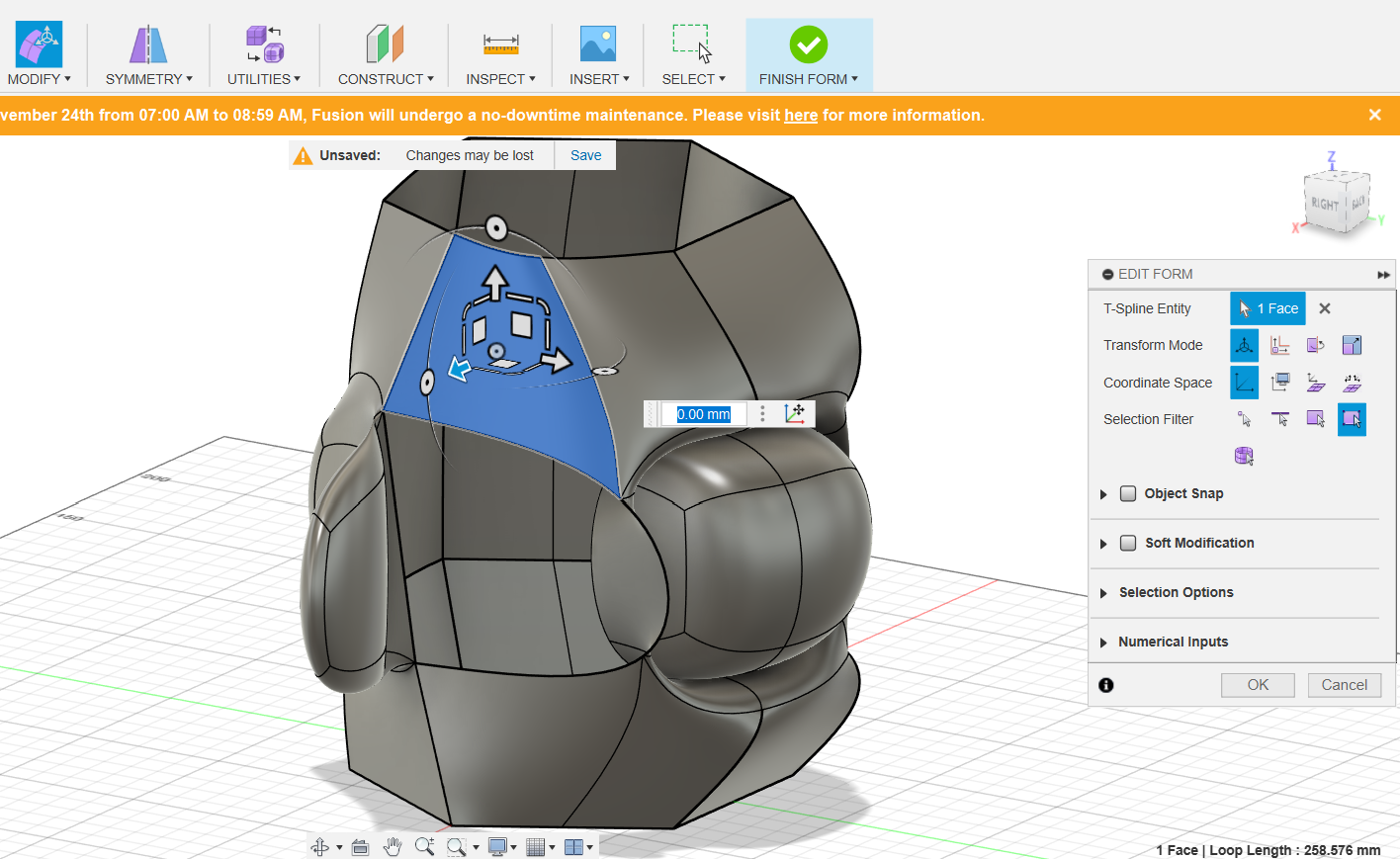

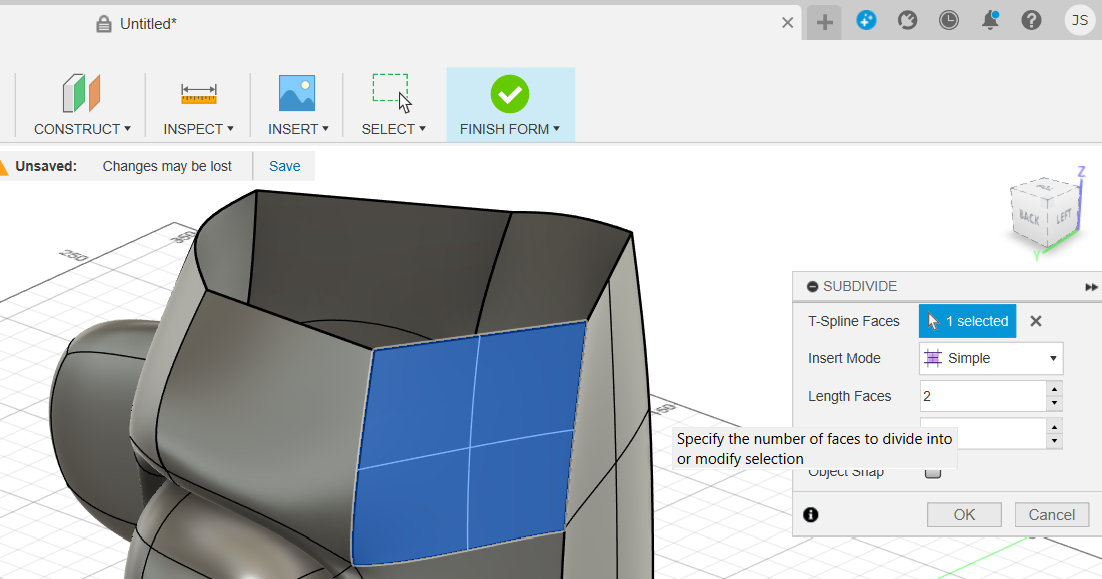

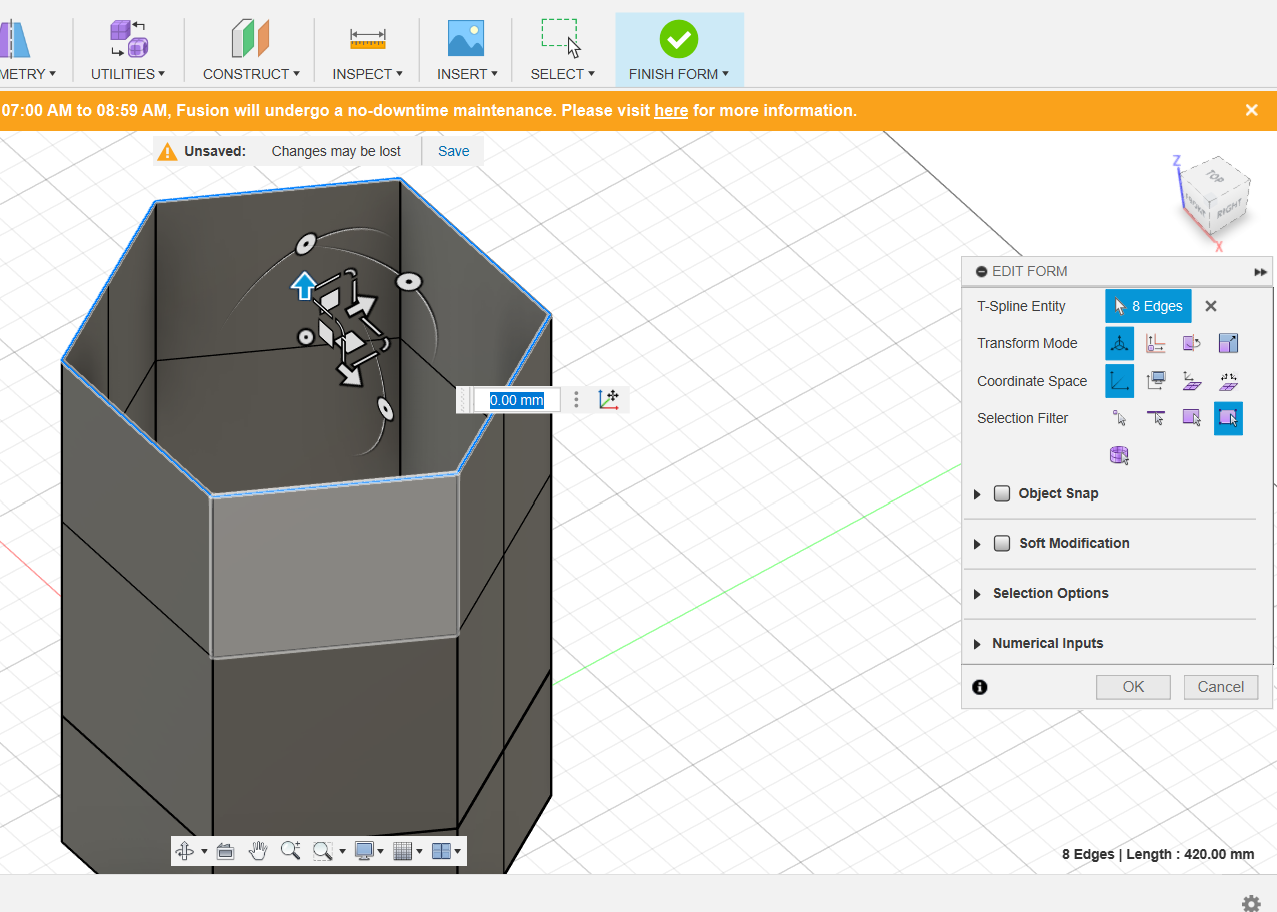

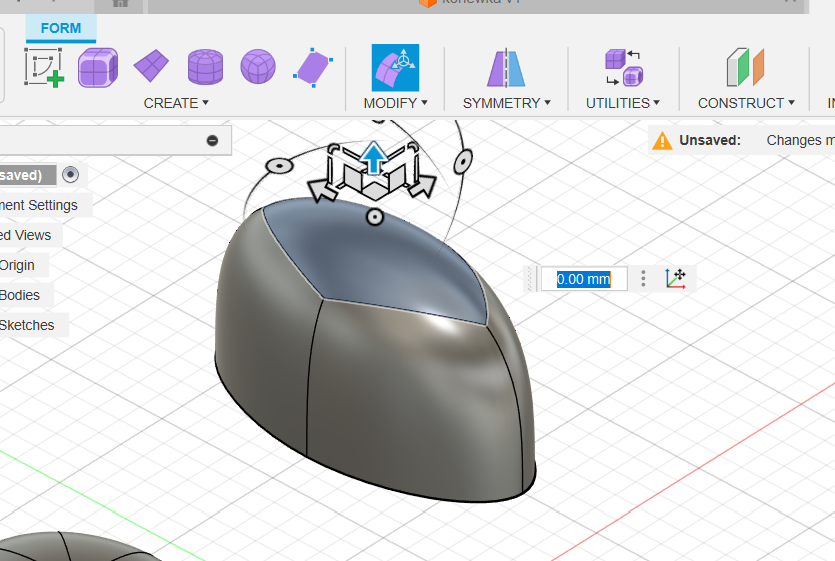

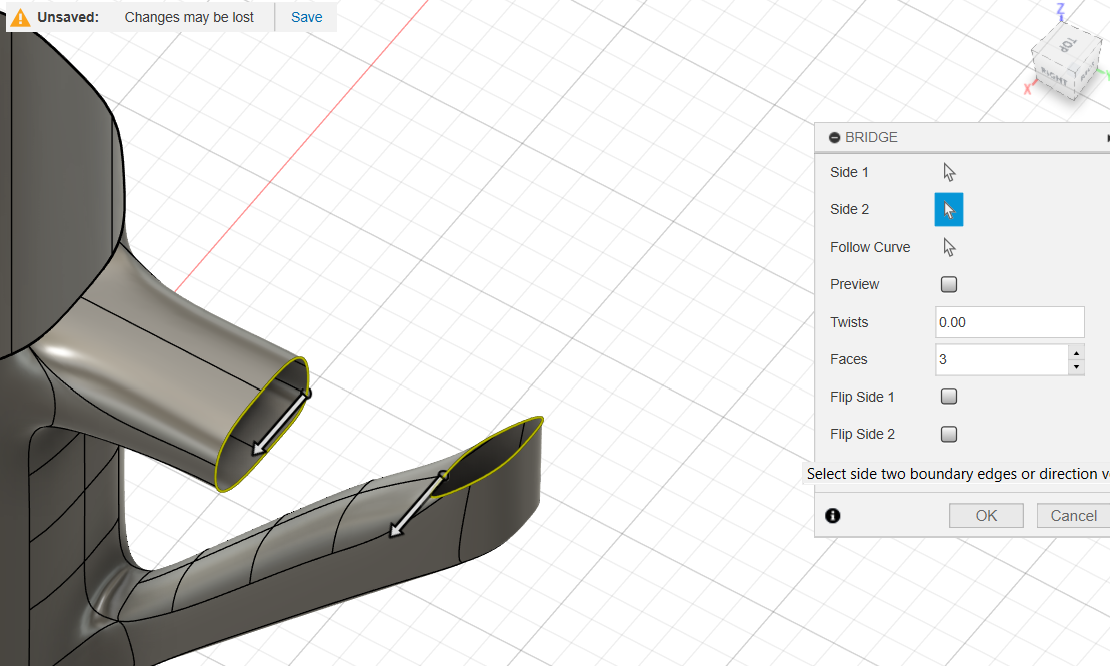

Autodesk fusion 360- zmiana wersji na personal use- leagalny sposób;)
shift+scroll- obracanie kamery

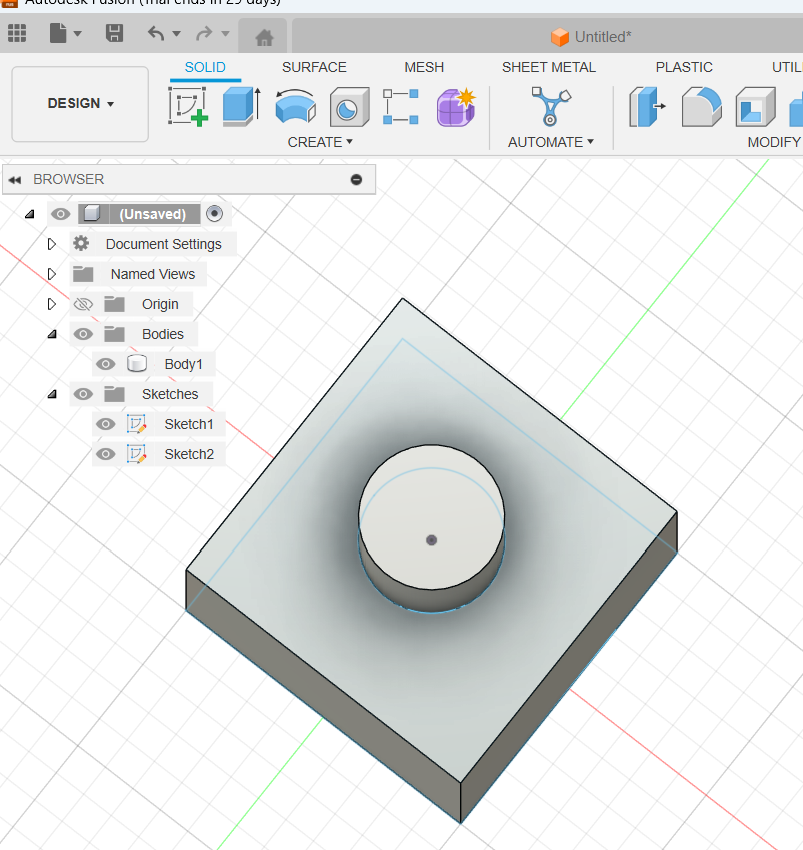

create- create sketch- wybieramy płaszczyzna
zaznaczanie w lewo, prawo- różnica

najpierw sketch
create--> sketch

przydatne też sketch-> point

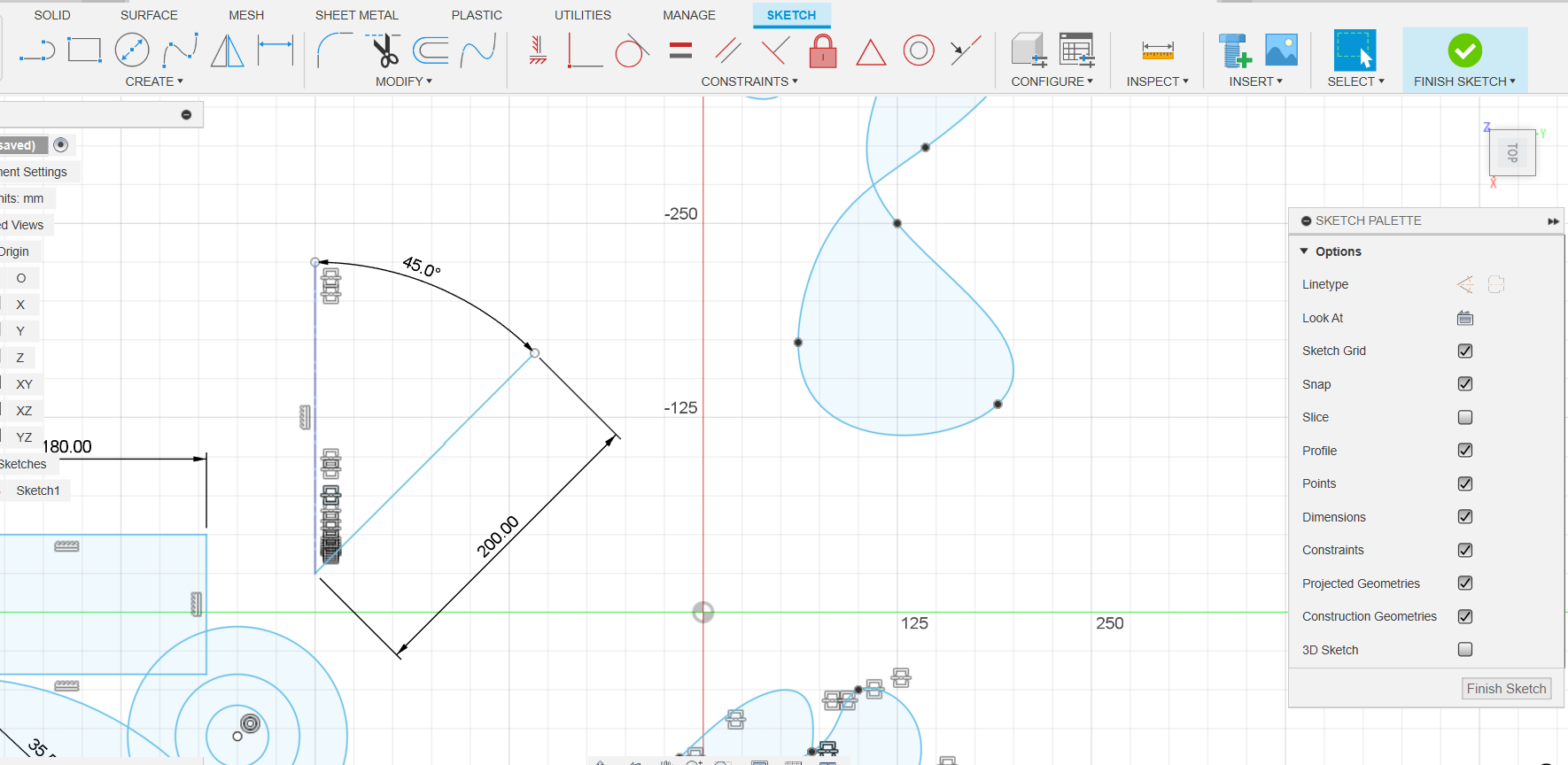

PROFIL- to zamkniety obwód, obszar wypełniony na niebiesko
przecięcia tworzą nam odrębne profile

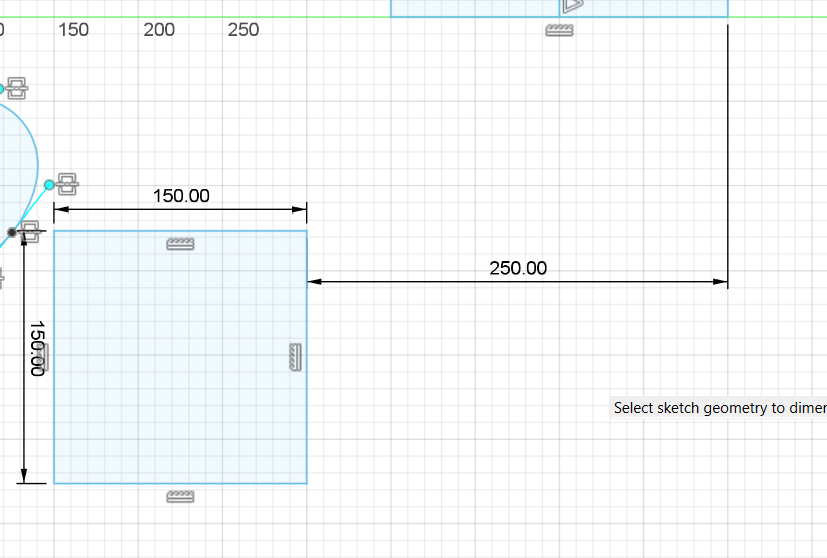

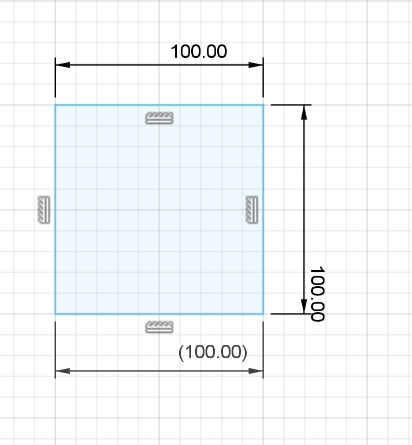

Aby zdefiniowac szkic potrzebuje jego rozmiarów oraz położenia - robię to poprzez wymiary. Wymiar samego profilu oraz jego położenie względem innego albo osi układu współrzędnych.
Wtedy profil nie ruszy się, nie rozciągniemy go

przedefiniowane wymiary (w nawiasach) nie da sie tych nawiasó♠w edytować

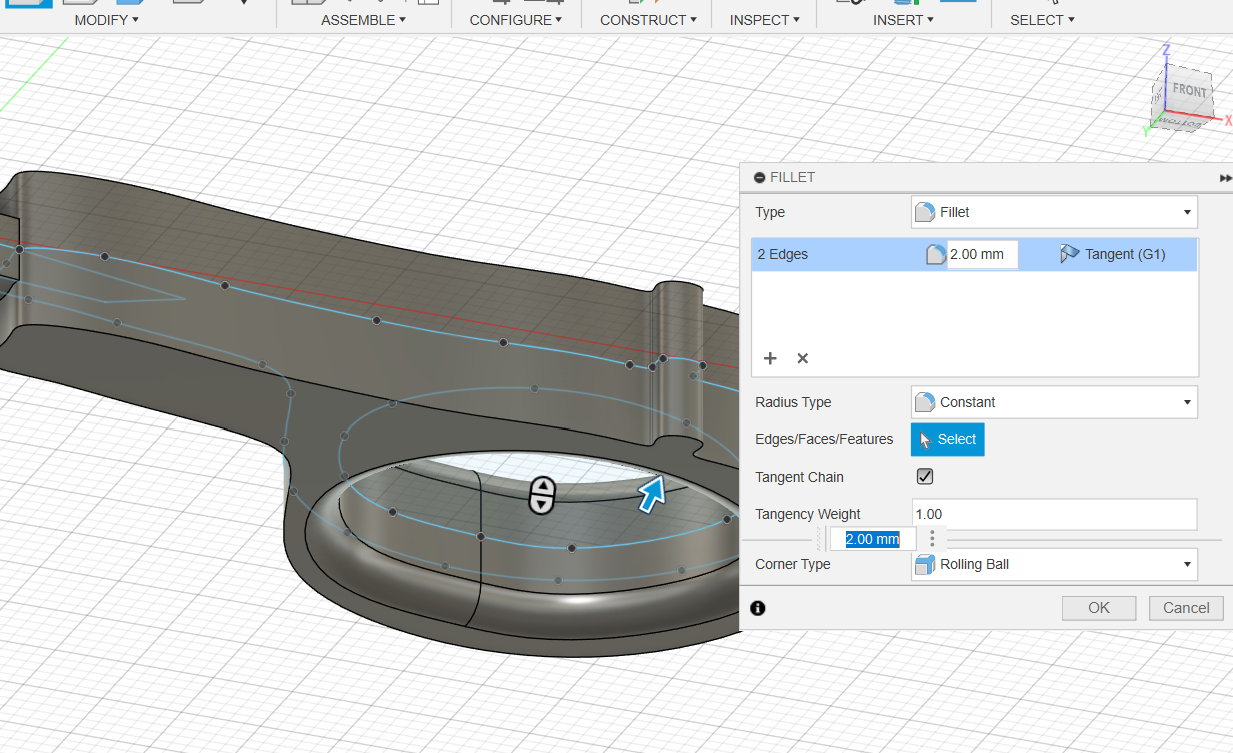

modify- fillet. jak sie nie odklika, to wszytskie naraz zrobi

- fazowanie - chamfer

offset
move/copy
Wazne w fusion jest,że najpierw wybieramy narzedzie, potem obiekt, który chcemy modyfikować

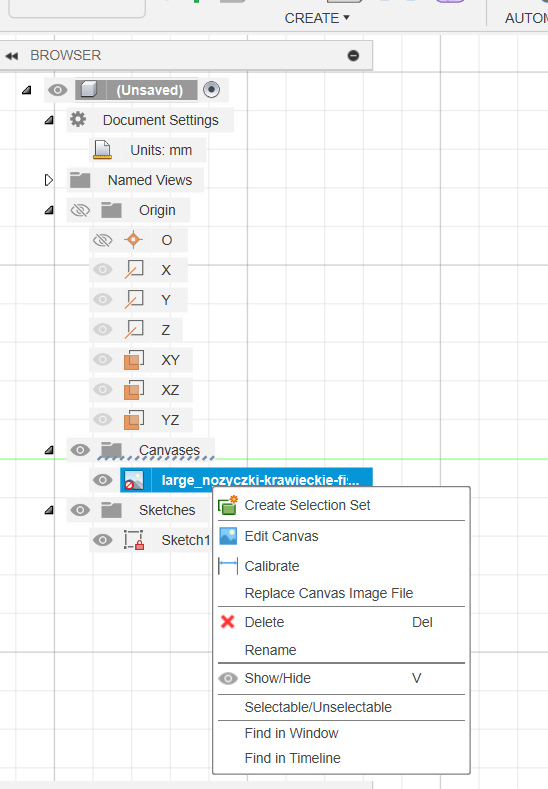

dodawanie zdjecia insert- > canvas
zmiana rozmiaru skalowanie- calibrate

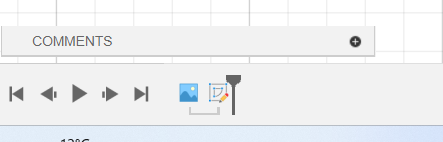

można przesunąc w osi czasu, żeby przed sketchem było wstawienie obrazu.
Łapiemy obrazek i przeciągamy go w lewo

zajęcia 8, 18.10

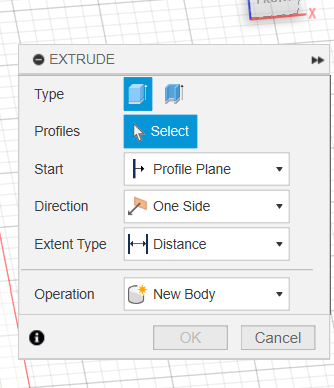

extrude (E)- do wyciagania

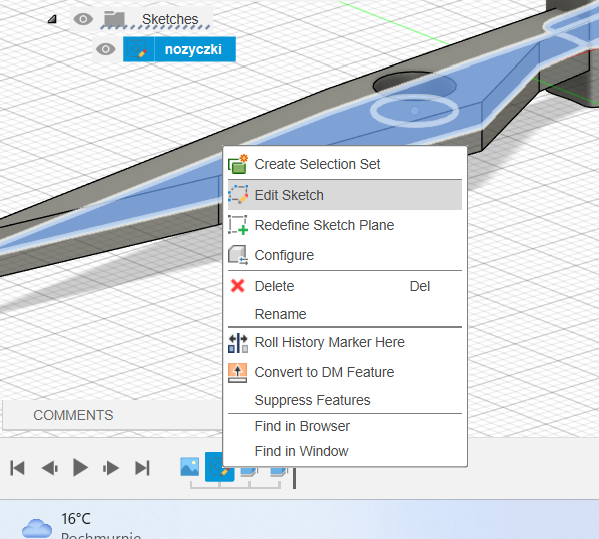

możemy edytować sketch, jak już wyciagnelismy profil, ale może sie to różnie skończyć;p jak zedytujemy klikamy finish sketch (góra, prawa str)

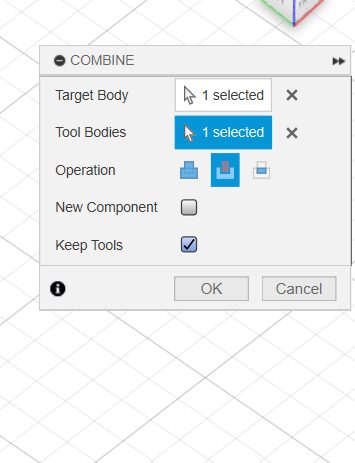

narzedzie combine - wycinamy w raczkach miejsce na ostrze, opcja keep tools zostawi nam ostrze

modify-fillet do zaokrąglenia rączek- zaznaczam krawedzie, nie płaszczyzne!

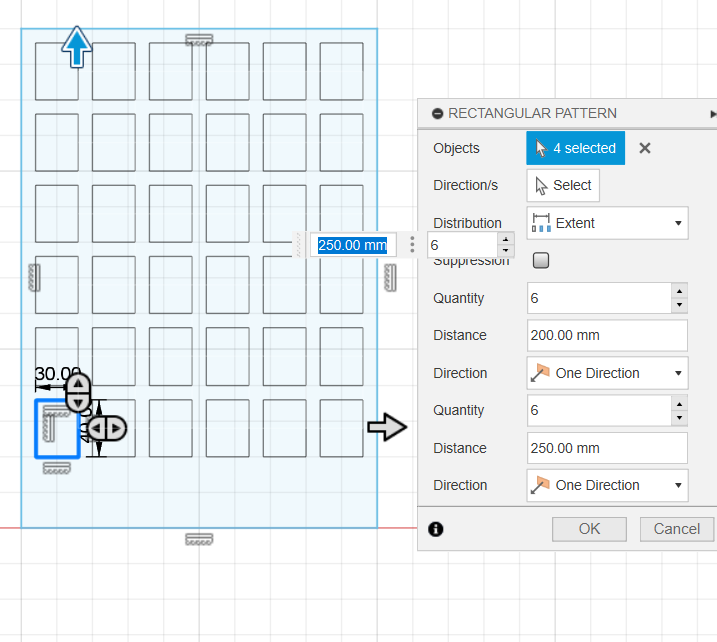

create-> rectangular pattern

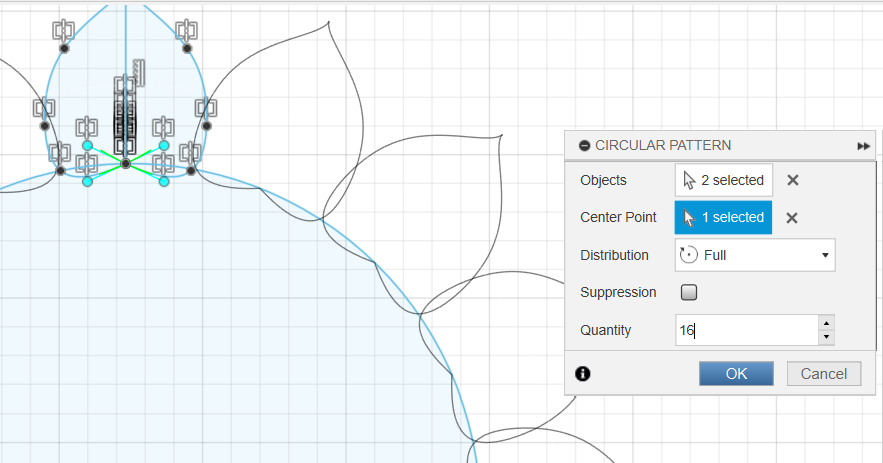

create-> circular pattern

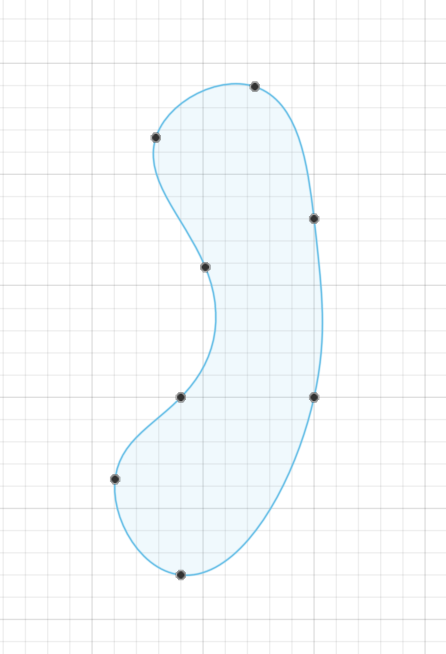

najpierw robie koł♦o, potem linię do mirror, splinem maluję połowę kwiatka,
create-mirror-odbijam
i circular pattern uzywam

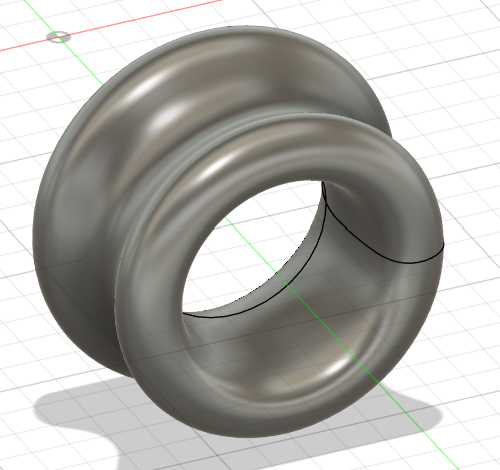

revolve
najpierw w sketchu robimy szkic,

kończymy go
klikamy crwate-revolve,
zaznaczamy profil i wokól czego ma się robić

tworzenie nowego szkicu na płaszczyznie pozwala nam rysowac dokładnie na tej płaszczyźnie

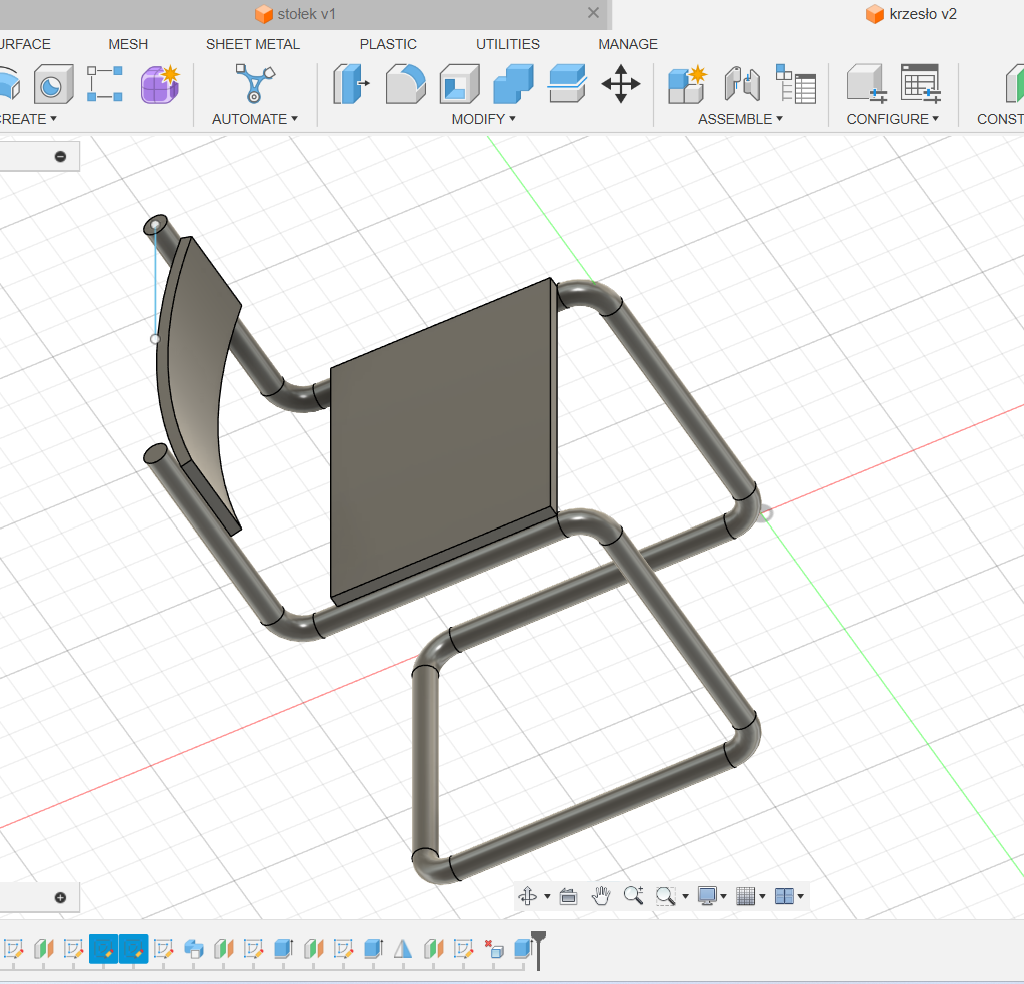

od box do pipe nie korzystamy jak chcemy coś później drukować- NIE WOLNO!

wymodelowany gwint- zaznaczamy "modelate"

zajecia 9, 24.10

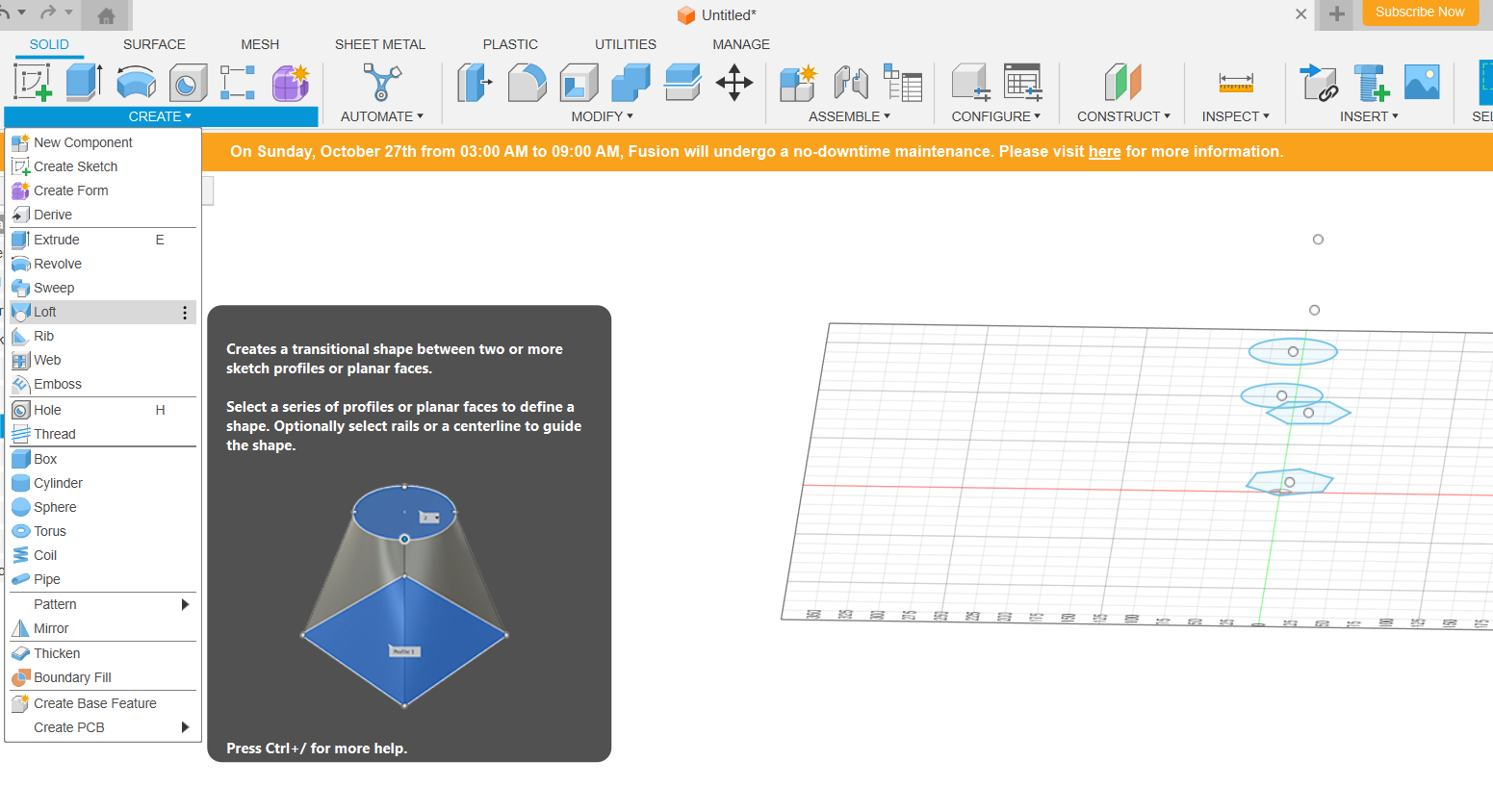

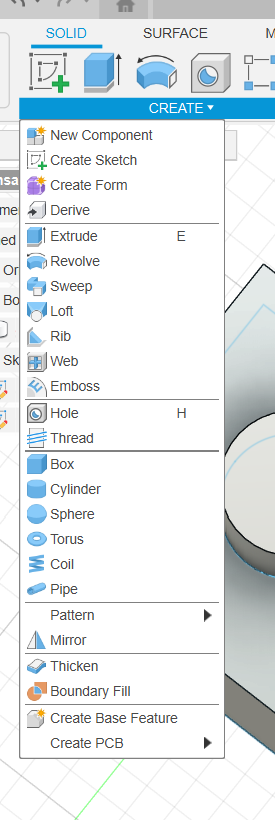

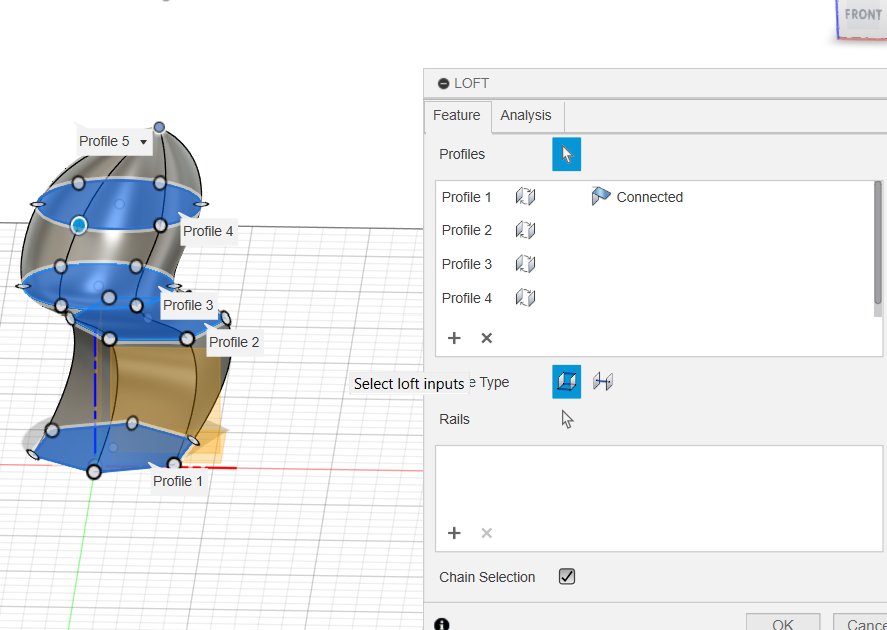

create-> loft
wczesniej robimy kilka płaszczyzn przez construct-> offset plane
na każdej z nich robimy sketch, rysujemy profil i zamykamy sketch

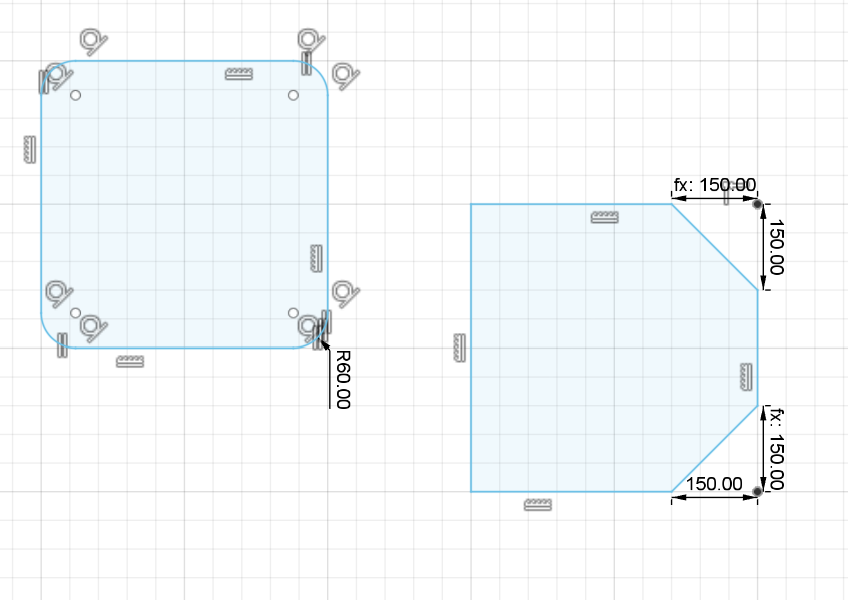

budowanie prostokąta z paru różnych, nieporstopadłych linii

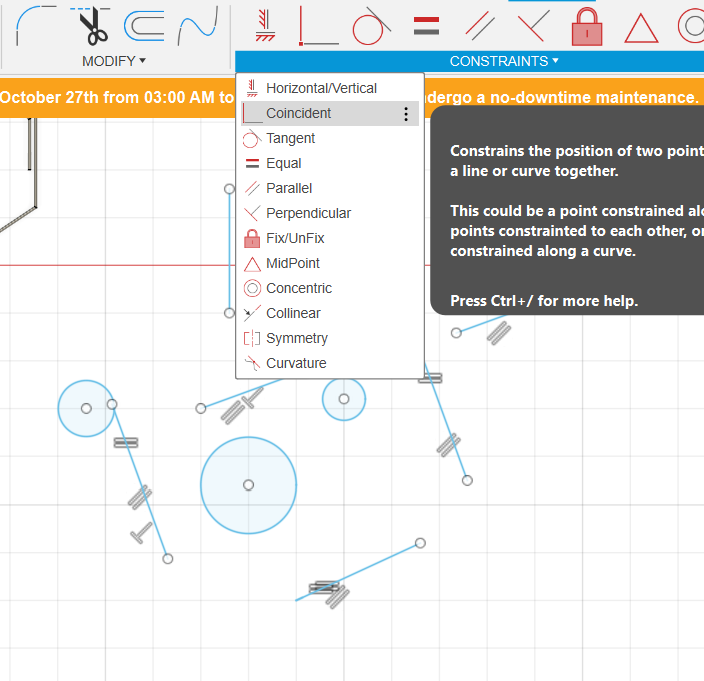

-najpierw ustawiamy pary vertical/horizontal

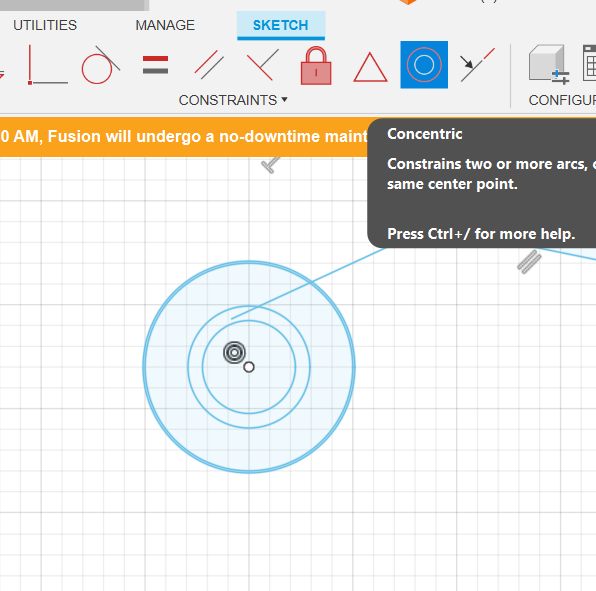

concentric

robienie dziury w kształcie srubki

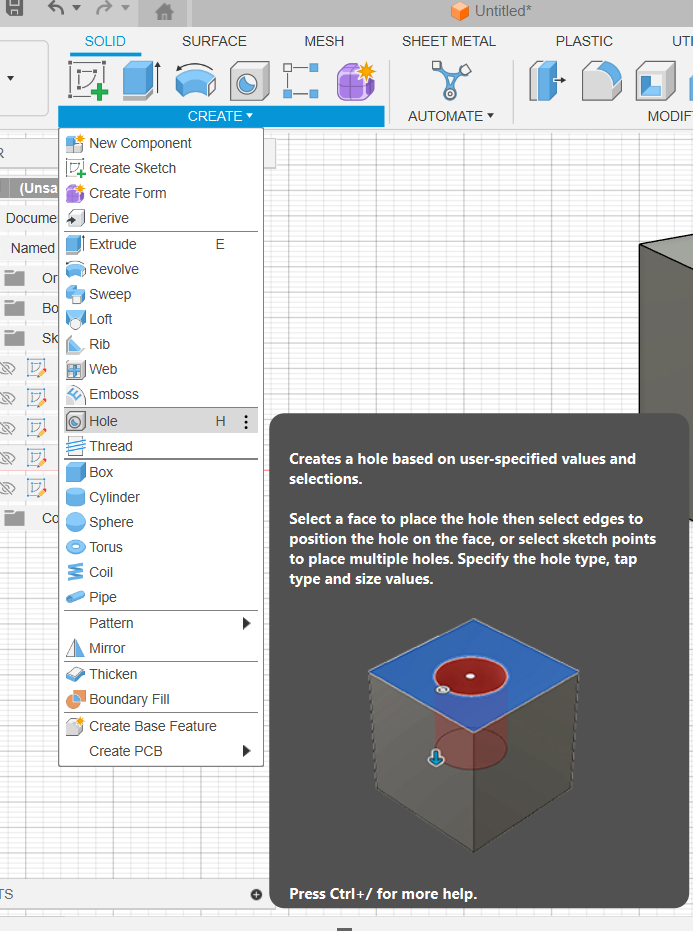

create-> hole

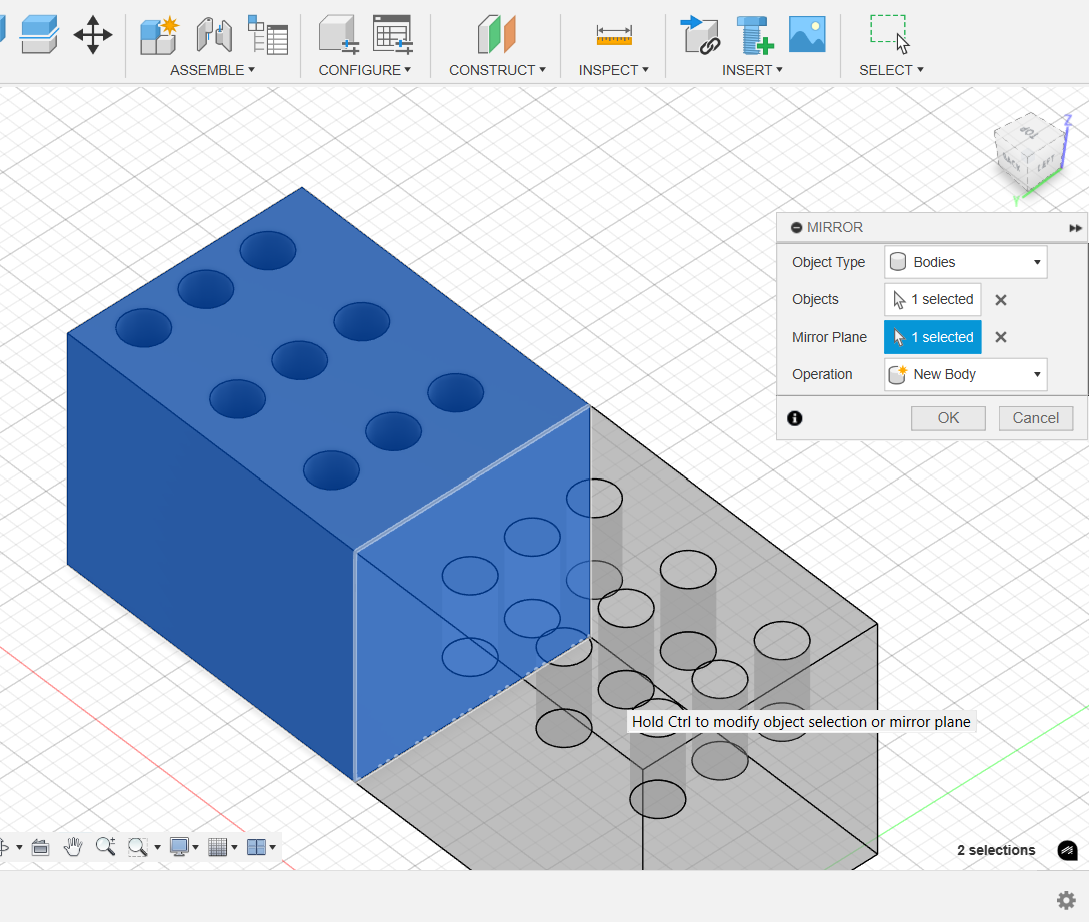

create-> mirror

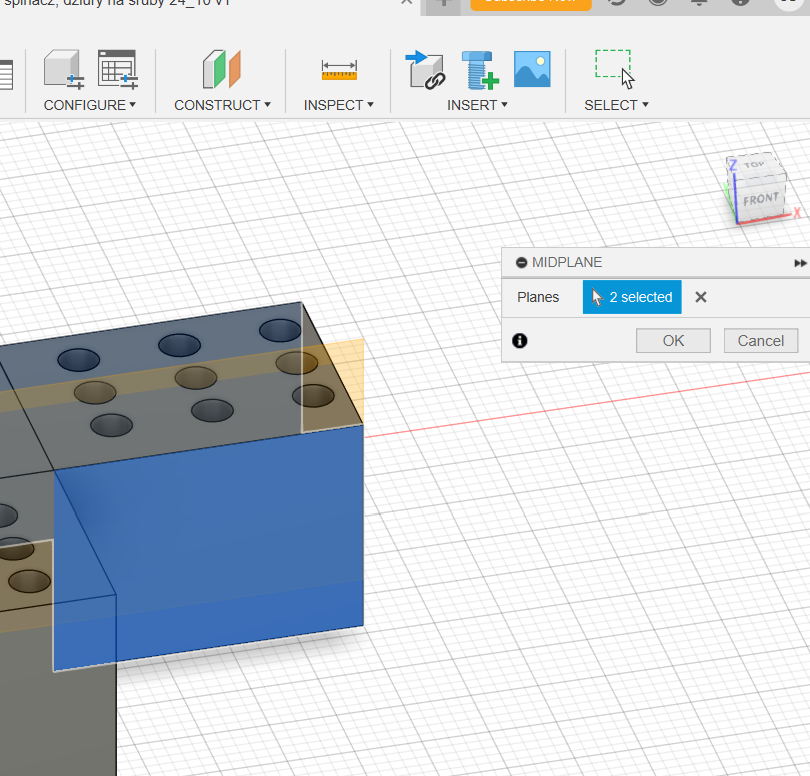

construct-> midplane

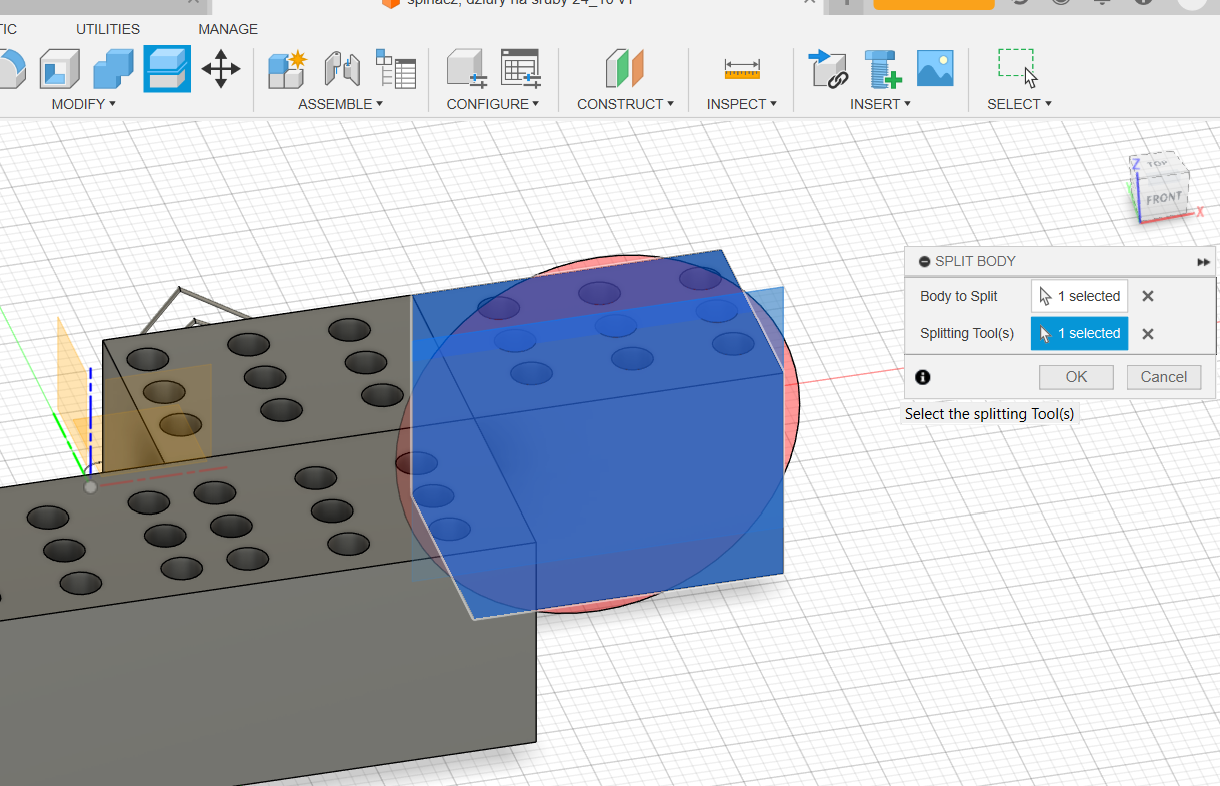

i teraz modify-> split body używajac tej płaszczyzny po środku

zajecia 10, 25.10

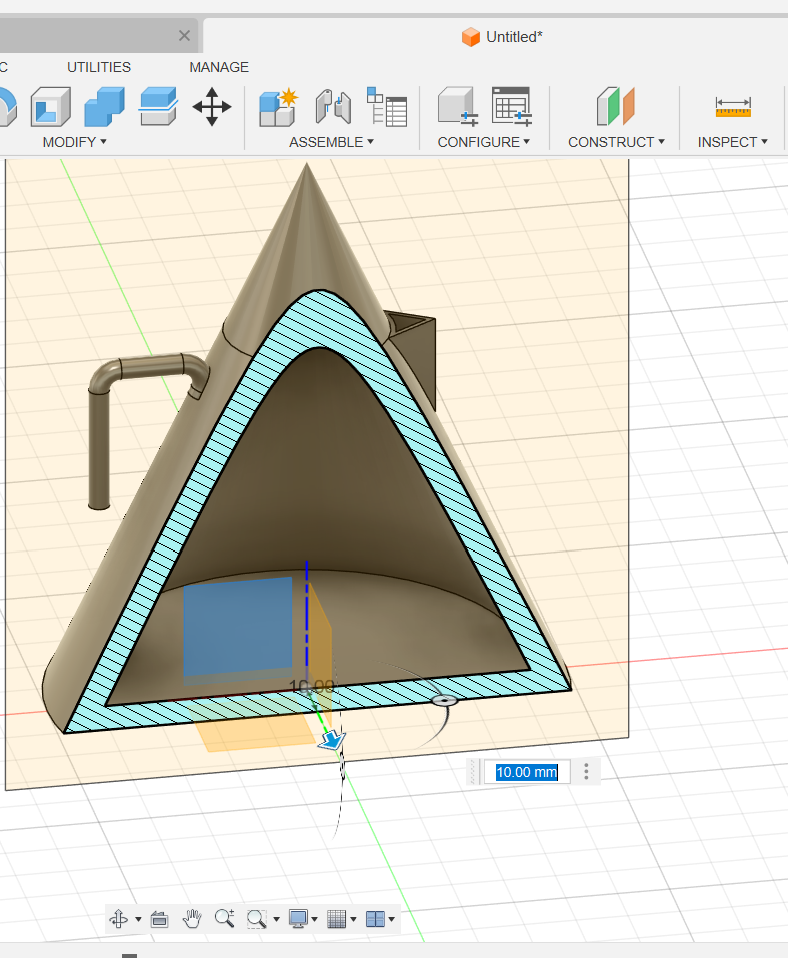

modify->shell robi wydrążenie
inspect-> section analysis

zmiana materiału

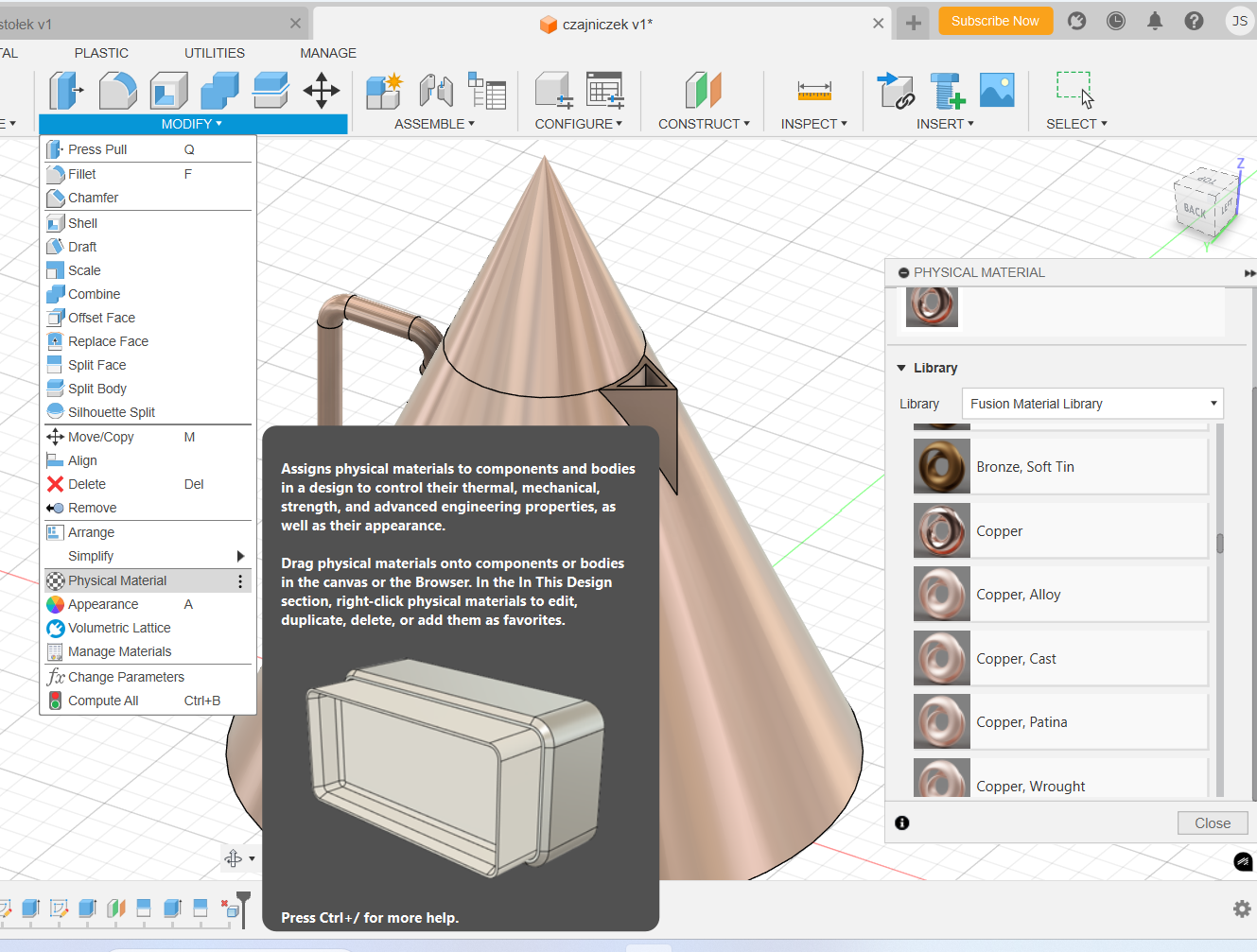

modify-> physical material i przeciagamy wybrany materiał na obiekt

zadanie domowe na classroomie

zajęcia 11, 07.11.2024

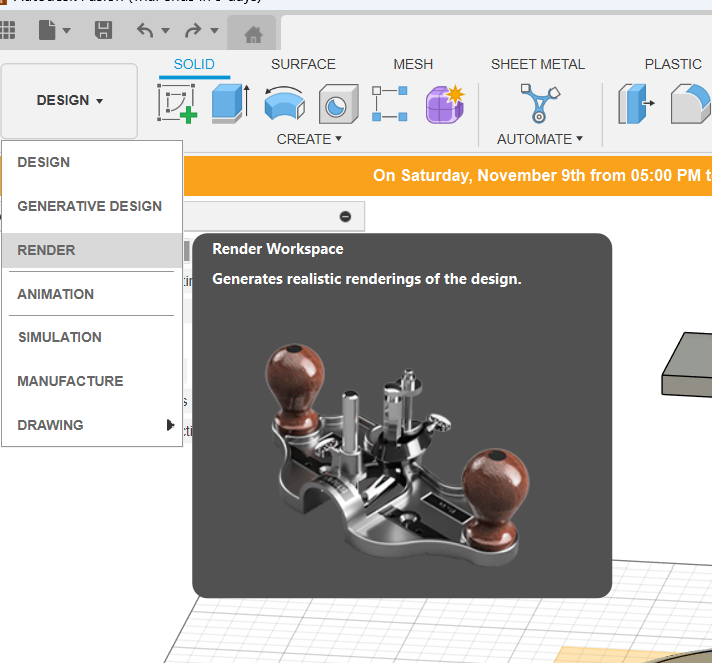

render

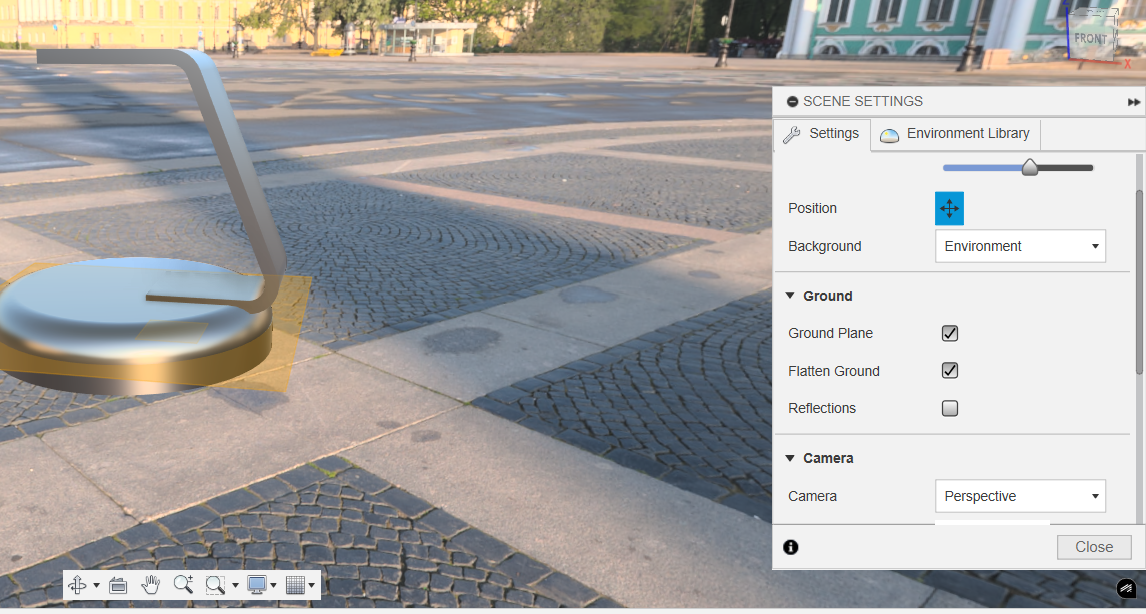

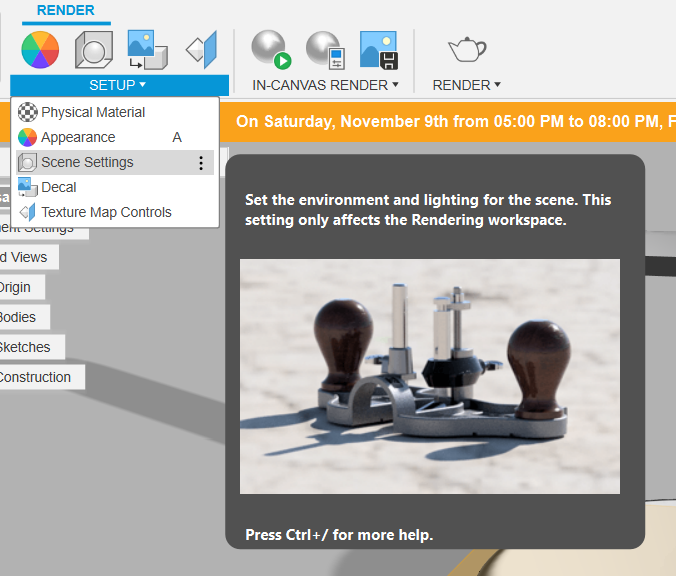

setup-> scene settings

settings-> background-> environment, potem z environment library wybierasz

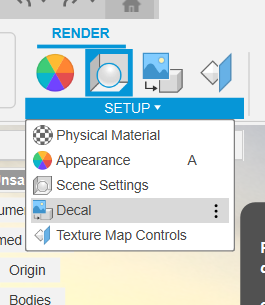

wrzucenie tekstury- setup-> decal

ten narózny to skala zdjecia:

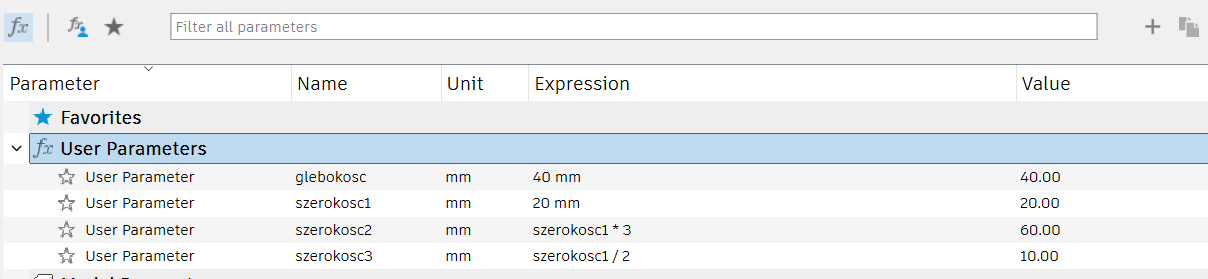

Parametry:

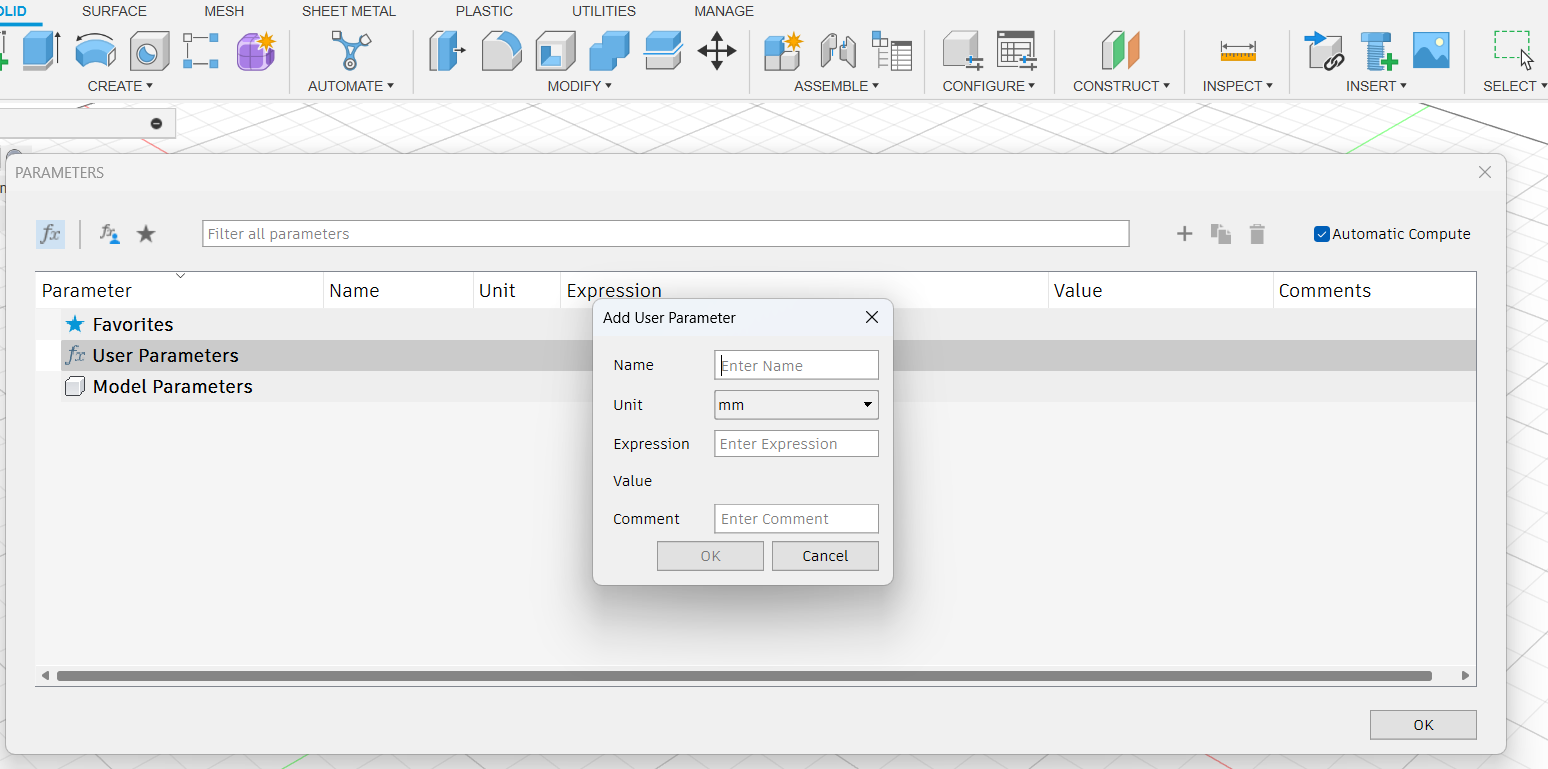

MODIFY-change parametrs

i potem te parametry mozna zmieniac- cały rysunek sie zmienia
rysujemy nie wpisujac wartosci, tylko wpisujac nazwe parametru

zajęcia 12

łaczenie srubki z gwintem

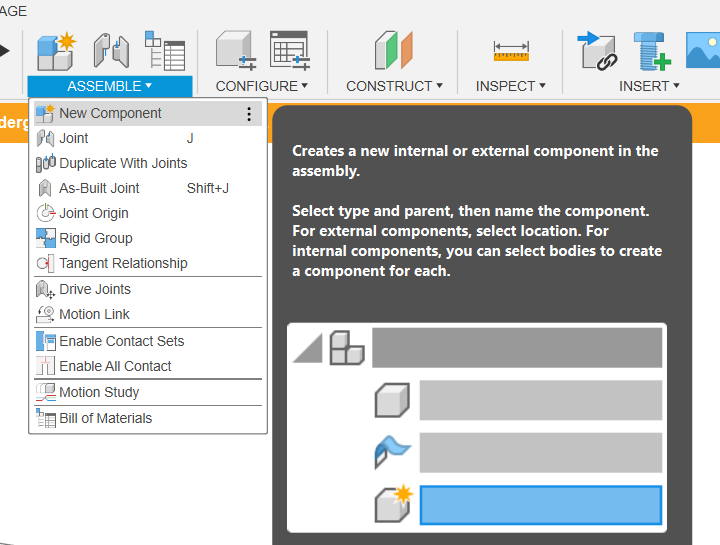

assemble-> new component

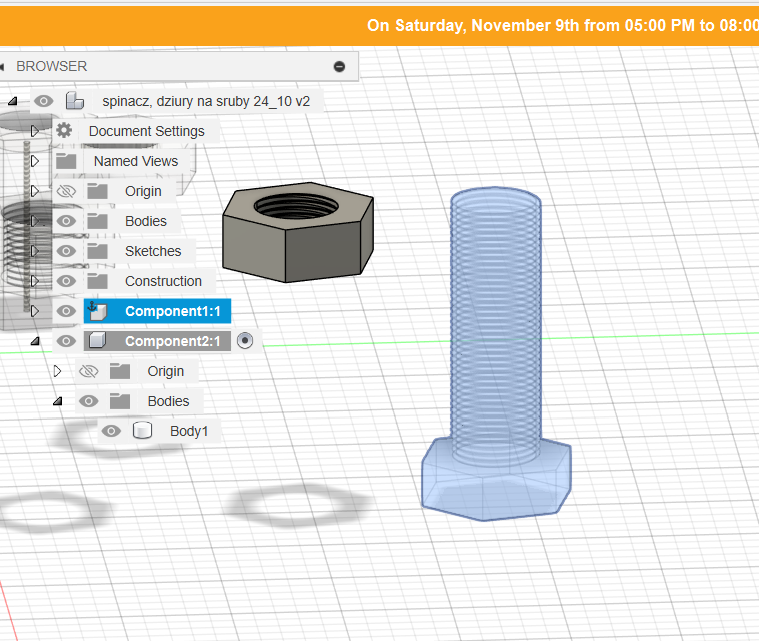

i zaznaczamy from bodies

i robie tak najpierw śrubkę, potem nakrętkę.

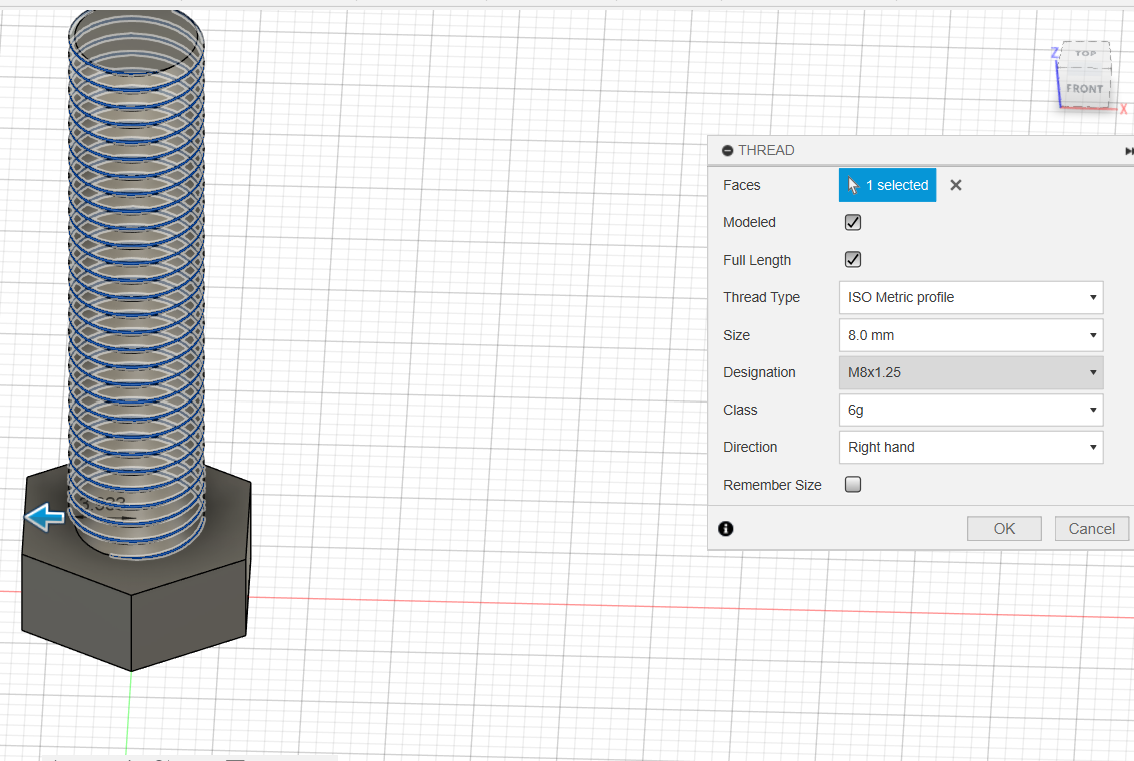

Jak wczesniej tworzy sie śrubkę za pomocą thread, to trzeba pamietać,żeby mieć zaznaczone "modeled" , bo inaczej będzie tylko rysunek gwintu i po wycieciu nie zrobi gwintu

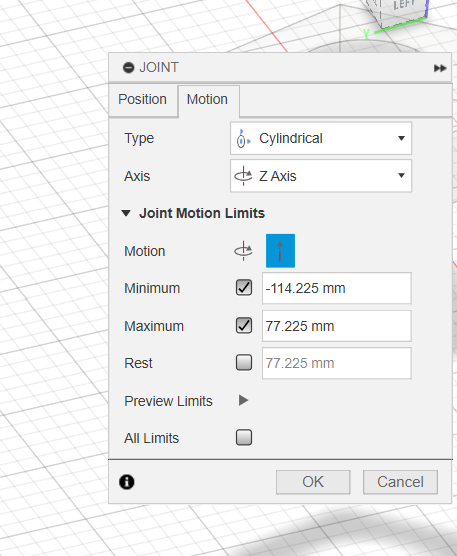

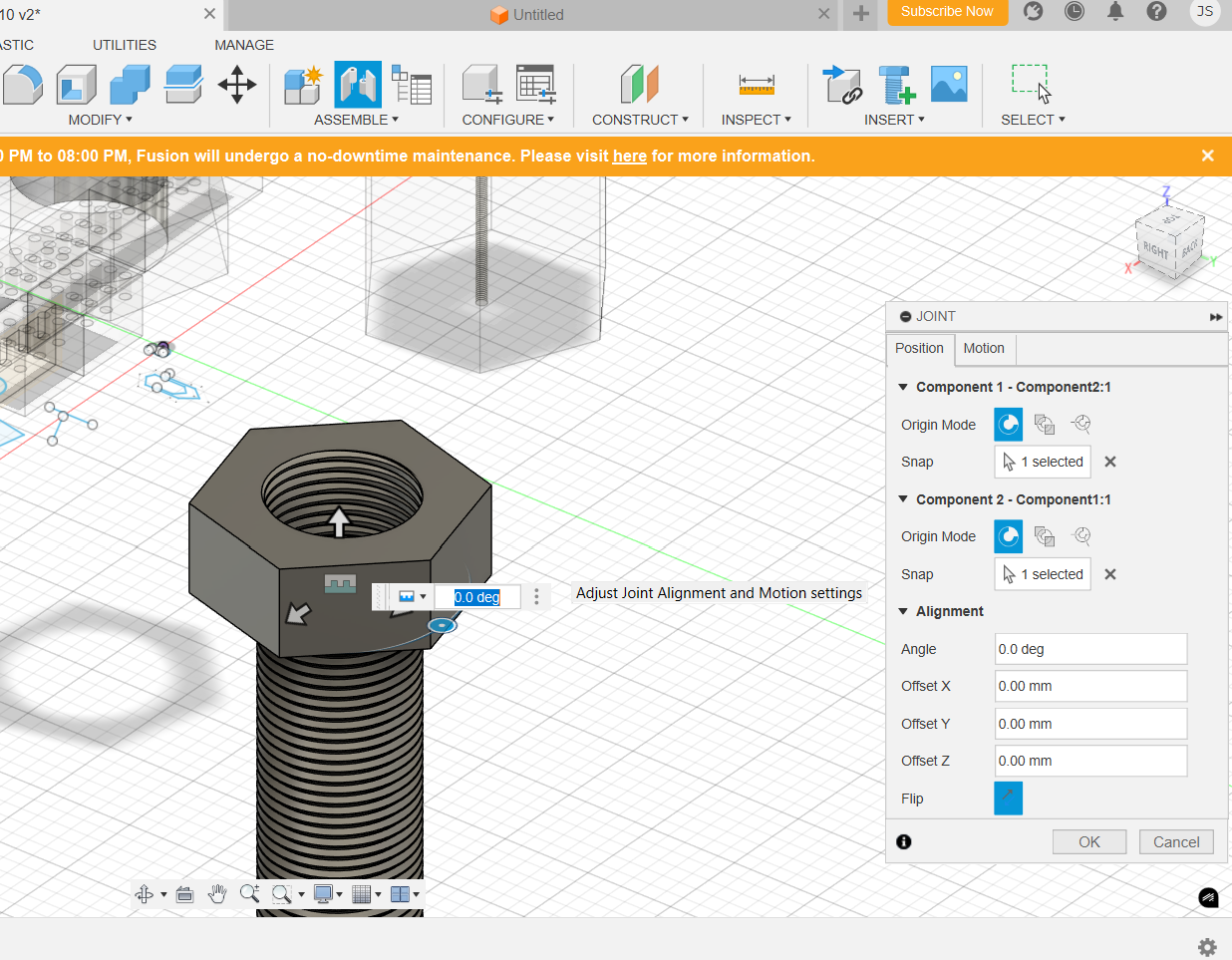

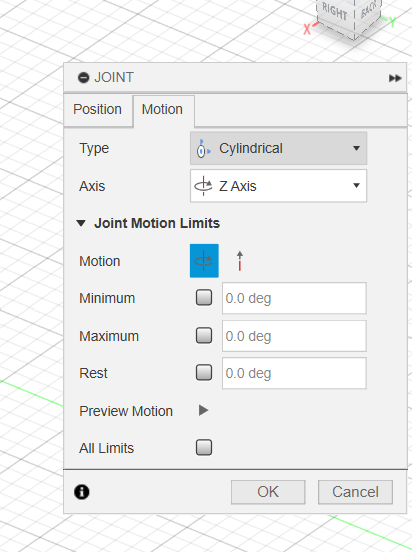

łączenie- assemble- joint
