#4 Projektowanie parametryczne

w oparciu o zadane zmienne / parametry - wymiary obiektu

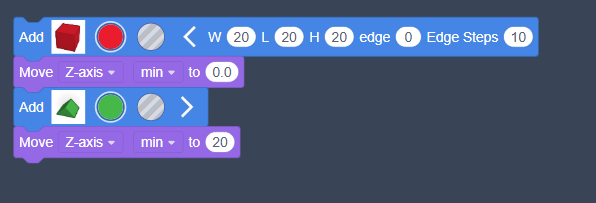

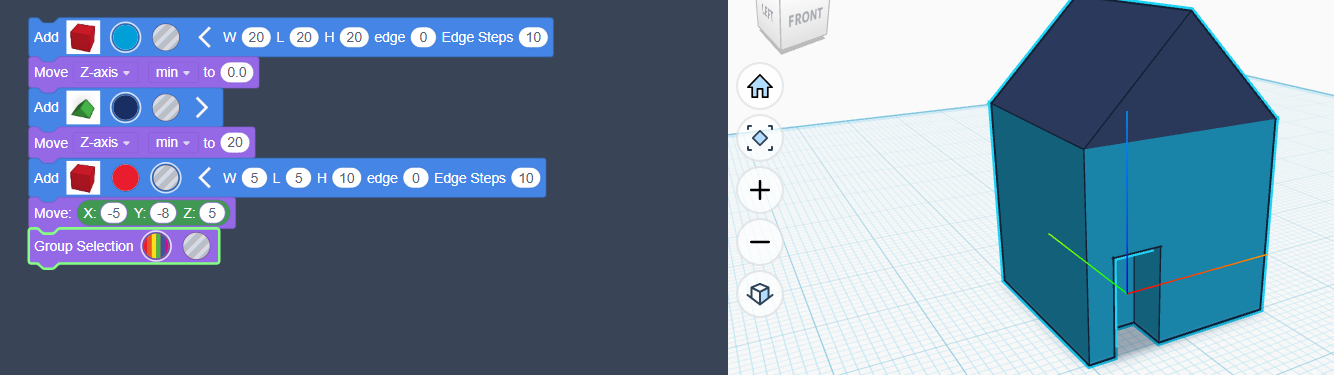

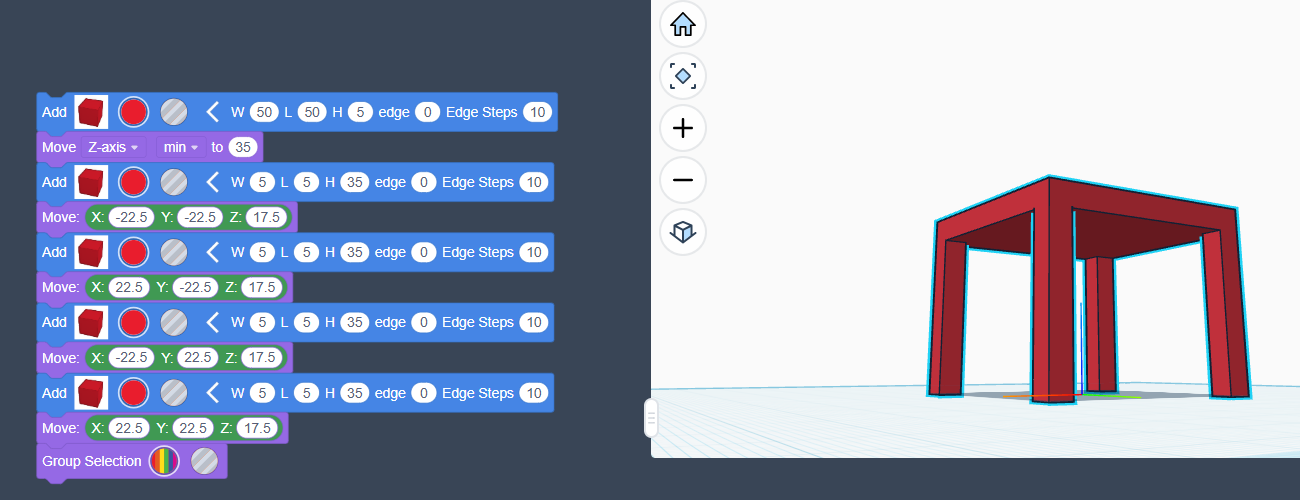

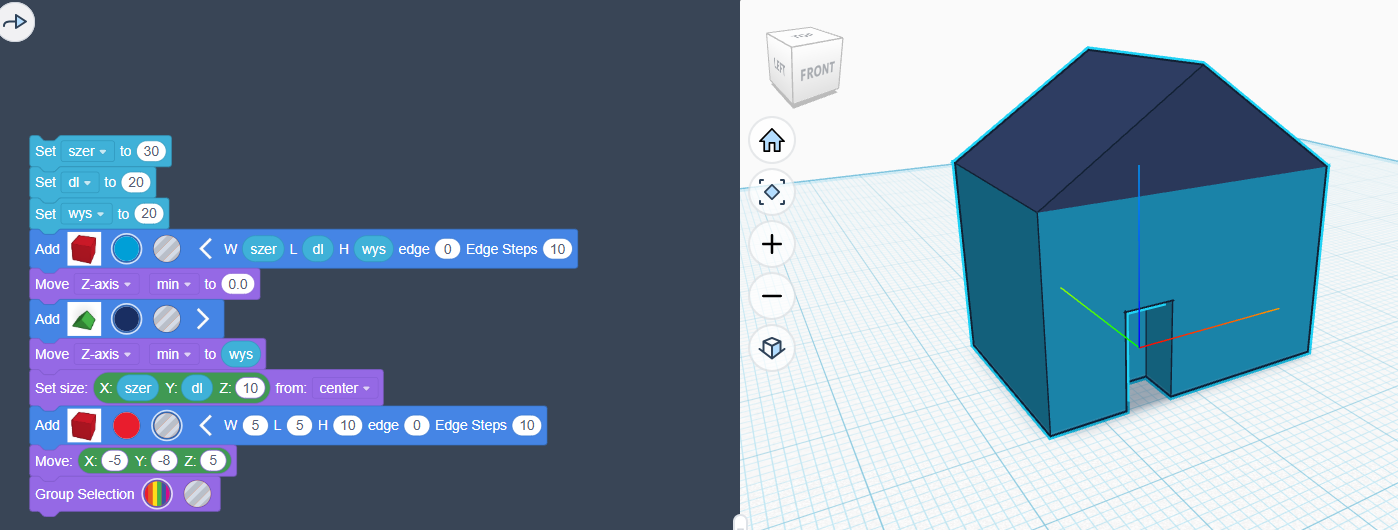

TINKERCAD (Create Codeblocks)

+grupowanie

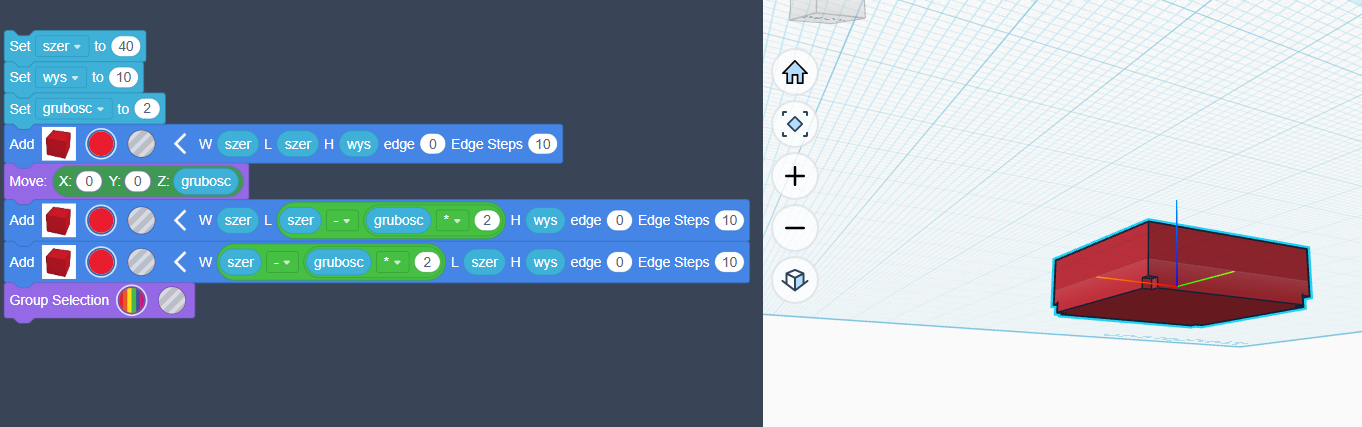

Create number variable

• ustawiamy na szczycie kolejki + przypisujemy do wymiaru (przeciągając)

Michał

Marta

Parametry

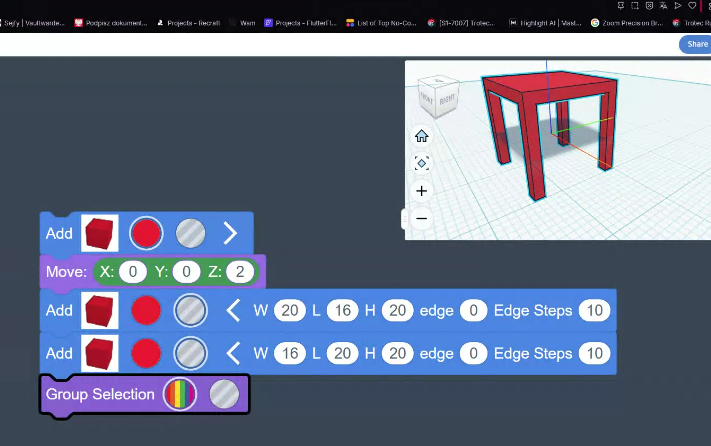

IKEA Kallax

W DOMU - parametryzacja Kallaxa

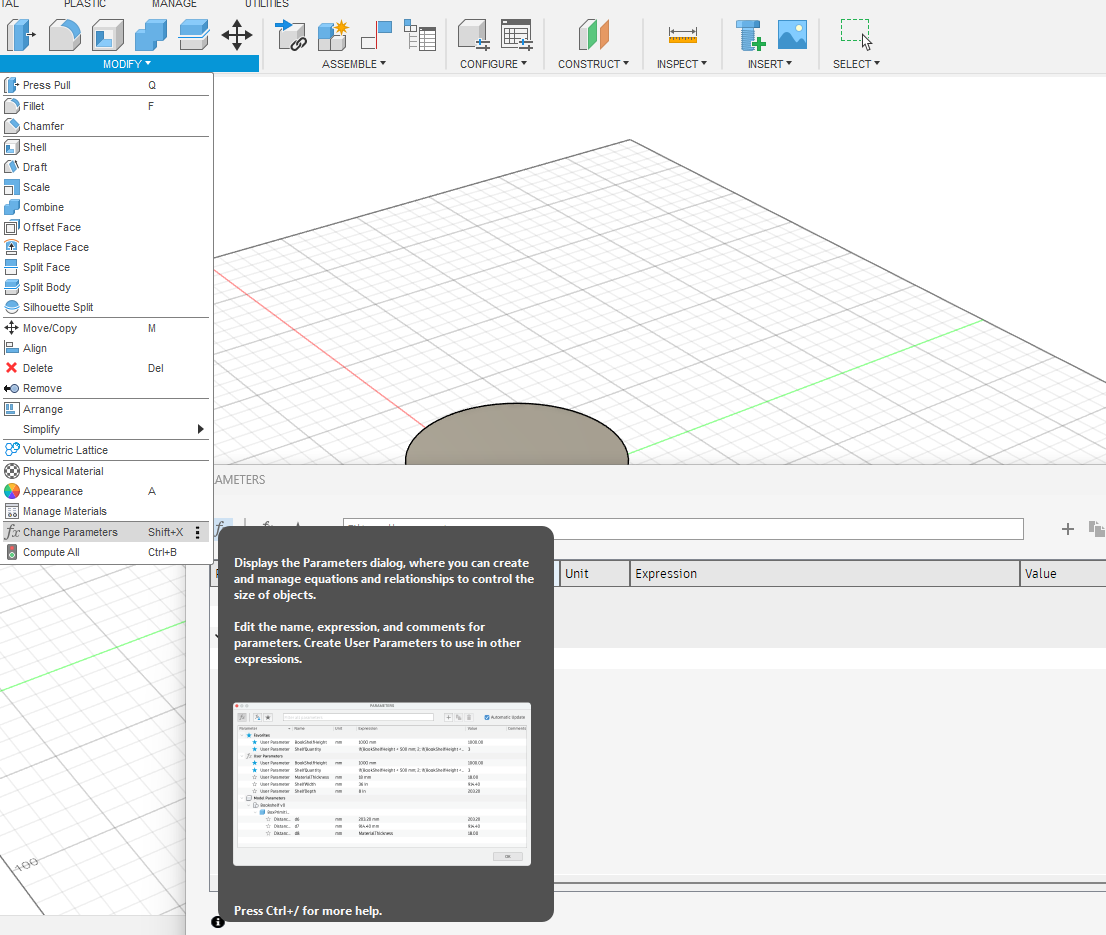

PARAMETRYZACJA W FUSION

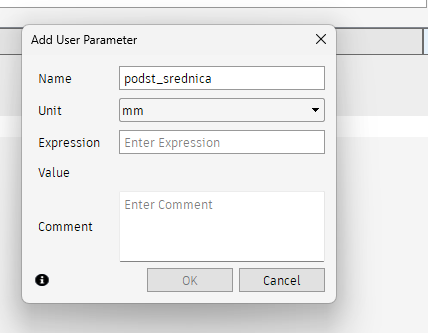

NAZWA - bez polskich znaków i spacji

EXPRESSION - przyjmuje działania matematyczne / bez =

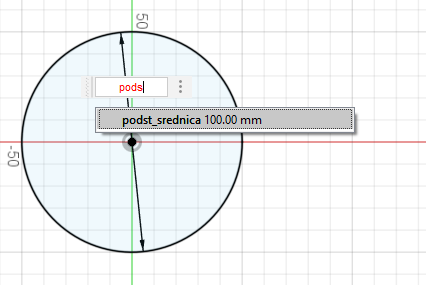

wpisujemy parametr w polu wymiarowym

powtarzamy dla Extrude i filleta

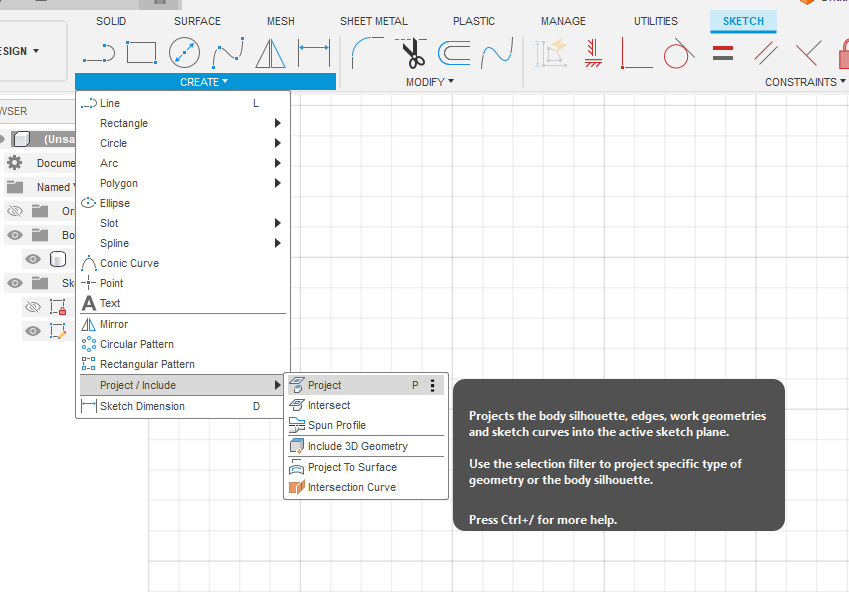

SWEEPS + RZUTOWANIE

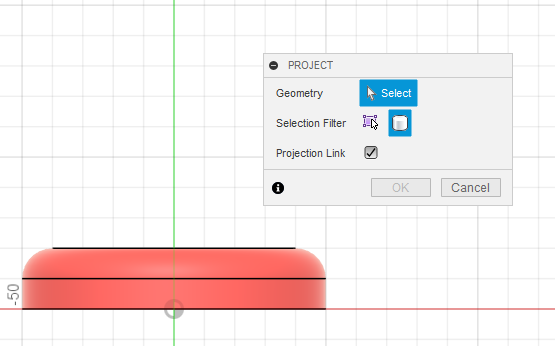

Projection Link - rzutowanie będzie aktywne / modyfikuje szkic przy zmianach parametrów

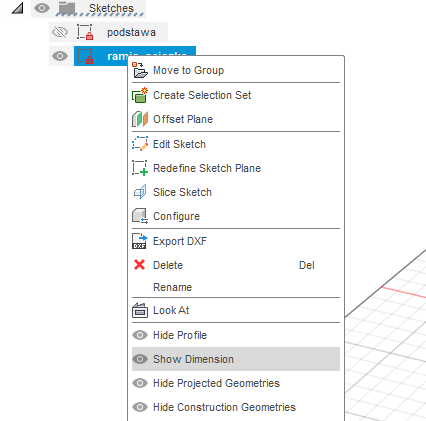

podgląd wymiarów w szkicu

Profil SWEEP musi być ustawiony prostopadle do ścieżki

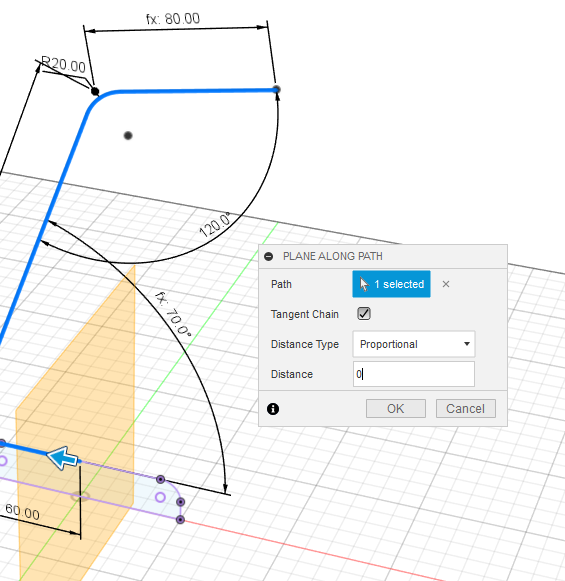

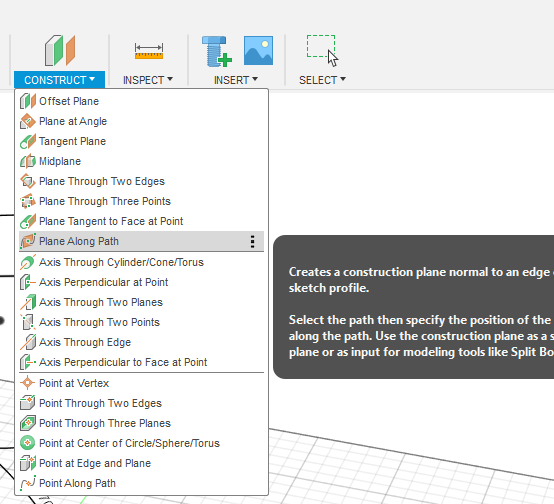

DISTANCE to wartość procentowa między 0 (początek) a 1 (100% / koniec)

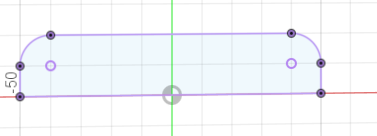

Na widocznej płaszczyźnie klikamy prawym klawiszem + Create sketch (profil ramienia)

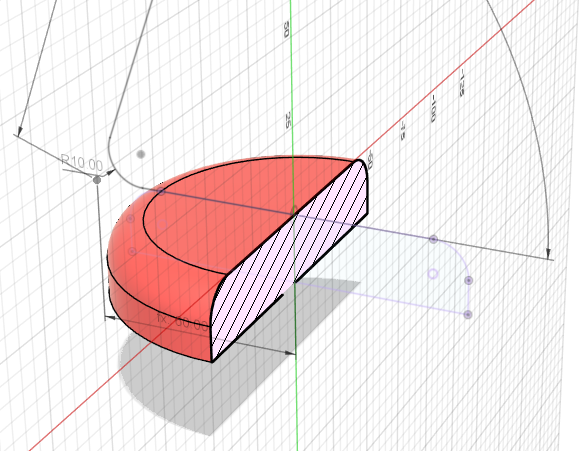

SLICE (Sketch palette option - usprawnia widok)

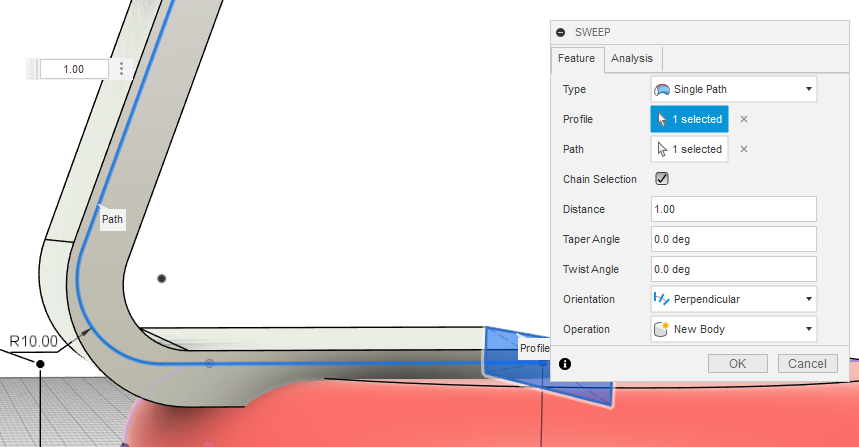

Sweep

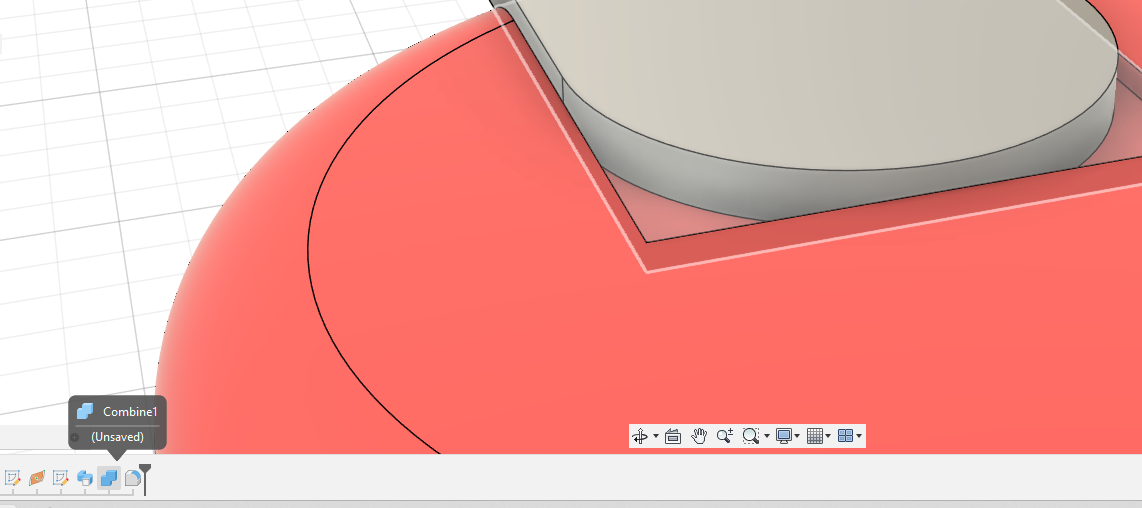

Musimy rodzieliś body (Modify - Combine - Cut)

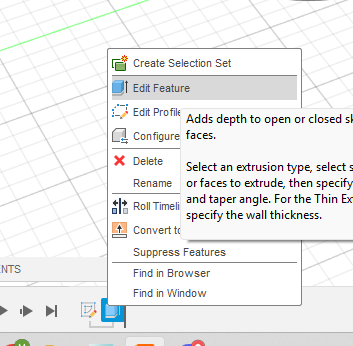

Historia jest aktywna - umożliwia zmiane kolejności zdarzeń, żeby poprawic błąd Combine

W DOMU

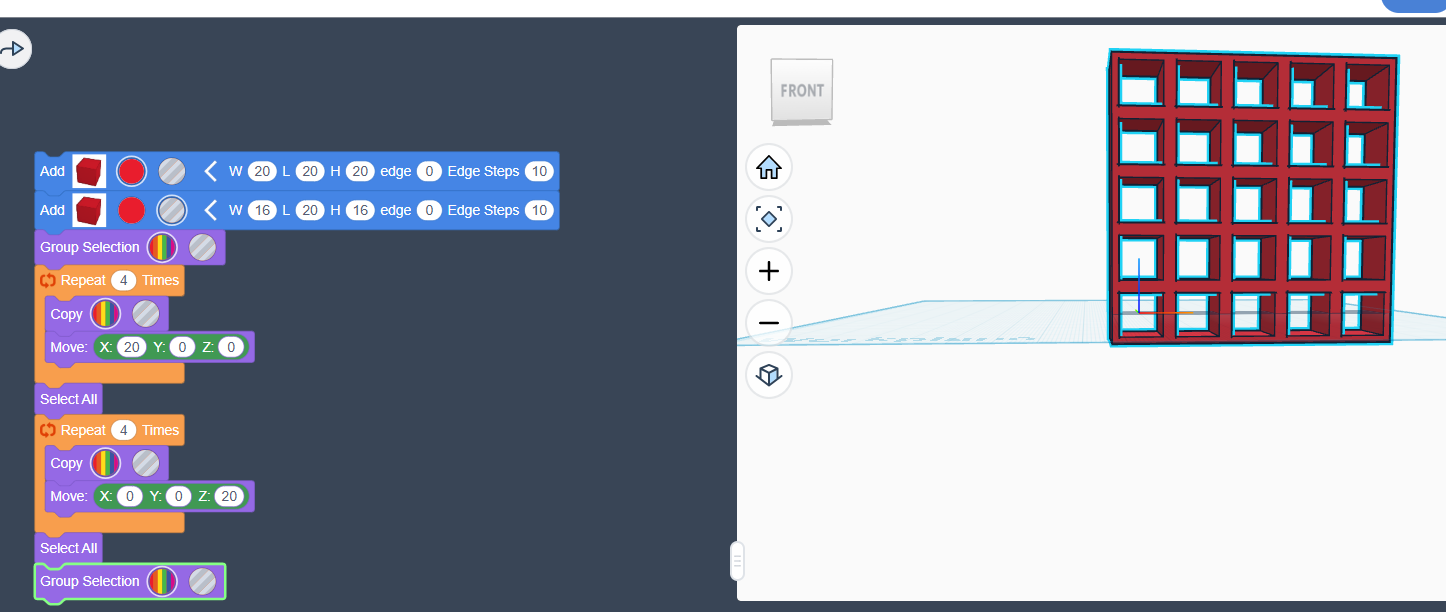

TINKERCAD - parametry dla Kallaxa (2x2)

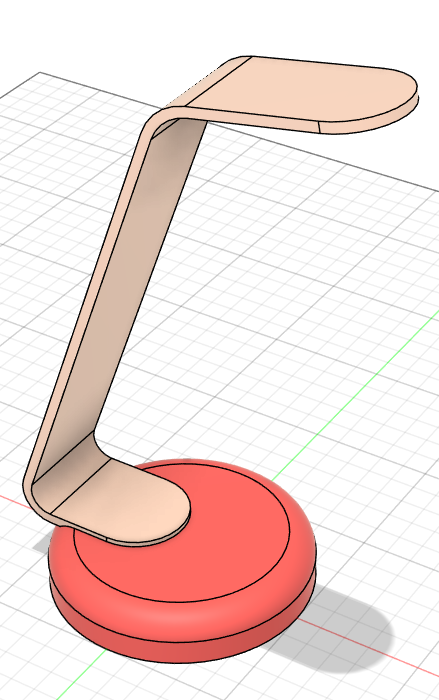

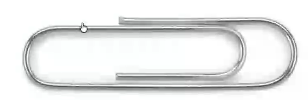

FUSION: spinacz biurowy o przekroju/profilu serca

FUSION: parametryczny Kallax 2x2
