AD Parametry we Fusion - Lampka

Tworzenie parametrów:

zacznij szkic i go PODPISUJEMY

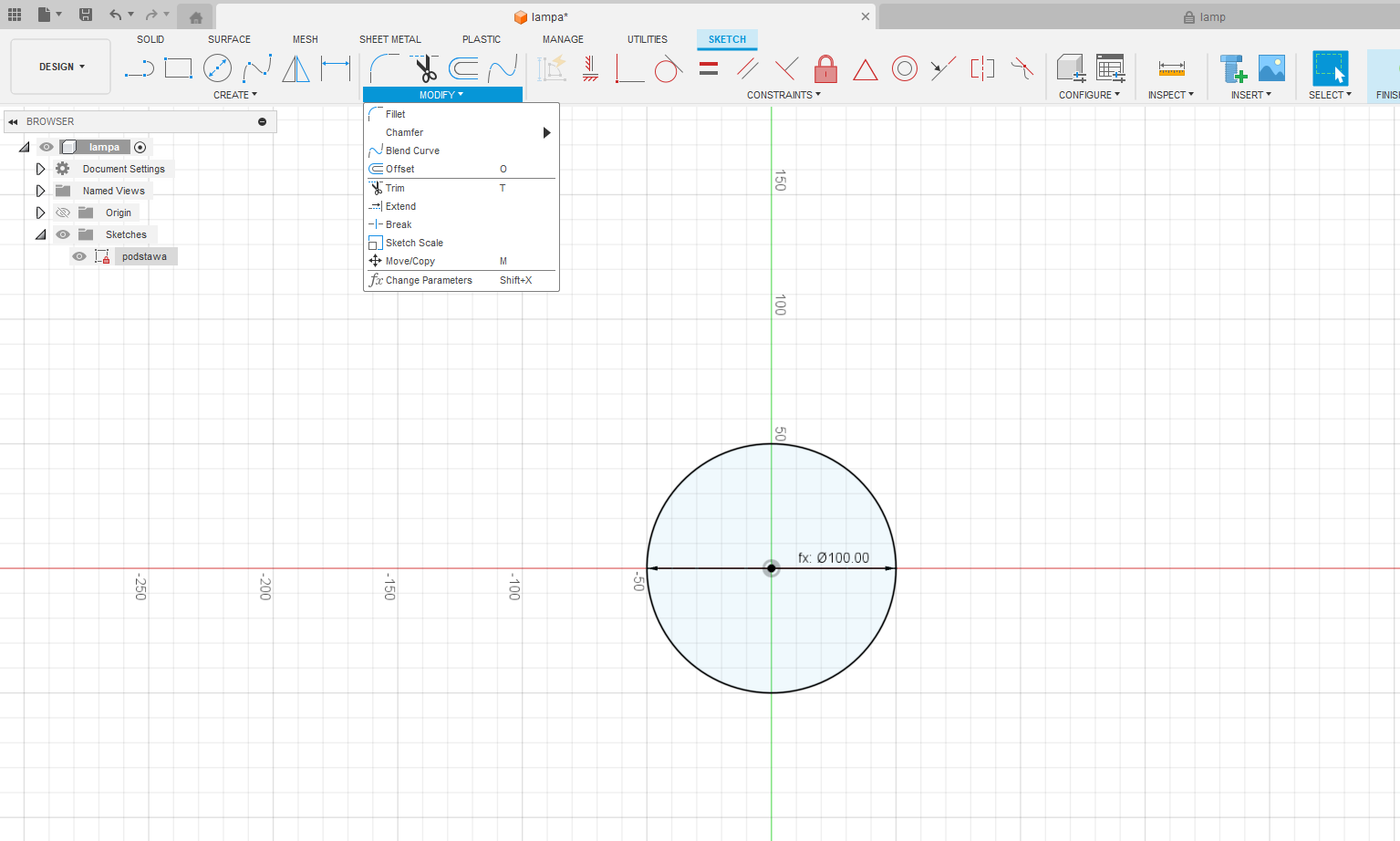

Skrót Shift+X

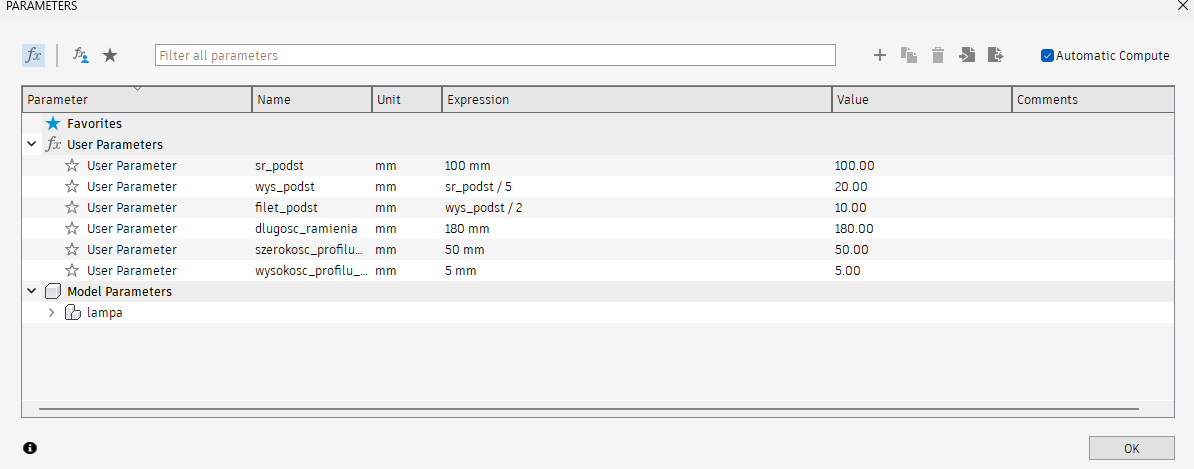

Okno do ustawiania parametrów, nie robimy spacji i polskich znaków,

dodajemy nazwe, jednostkę, expression - liczba lub działanie

Rzutowanie płaszczyzny:

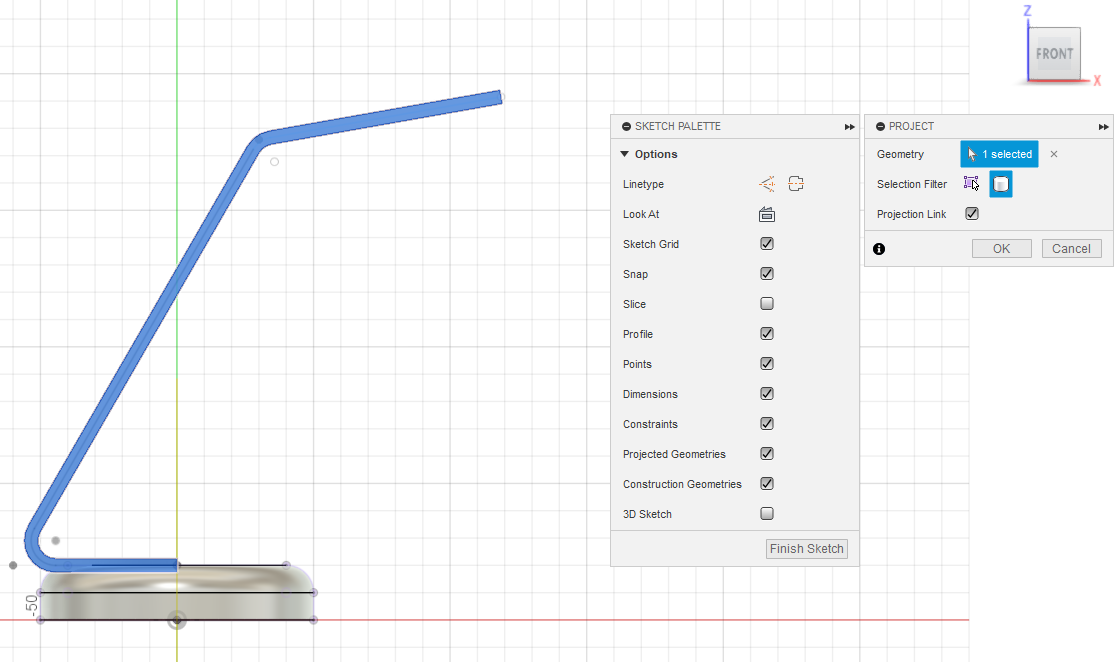

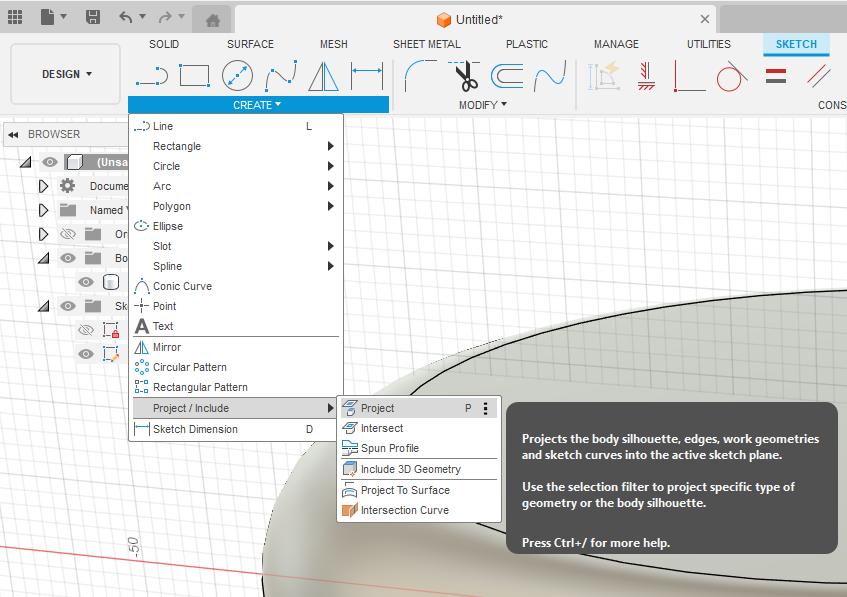

ustaw się w odpowiednim widoku, np FRONT, wybierz opcje "P" - rzutowanie np Bodies na rzutnie, klikamy obiekt i dajemy ok

szkic bodies pozwala nam na dalsze rysowanie

rysujemy linie po której będzie biegło ramię, używamy przy tym parametrów

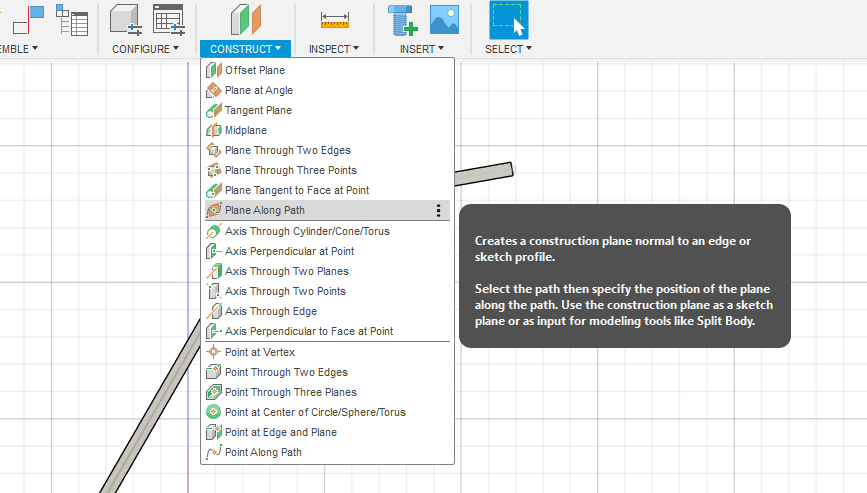

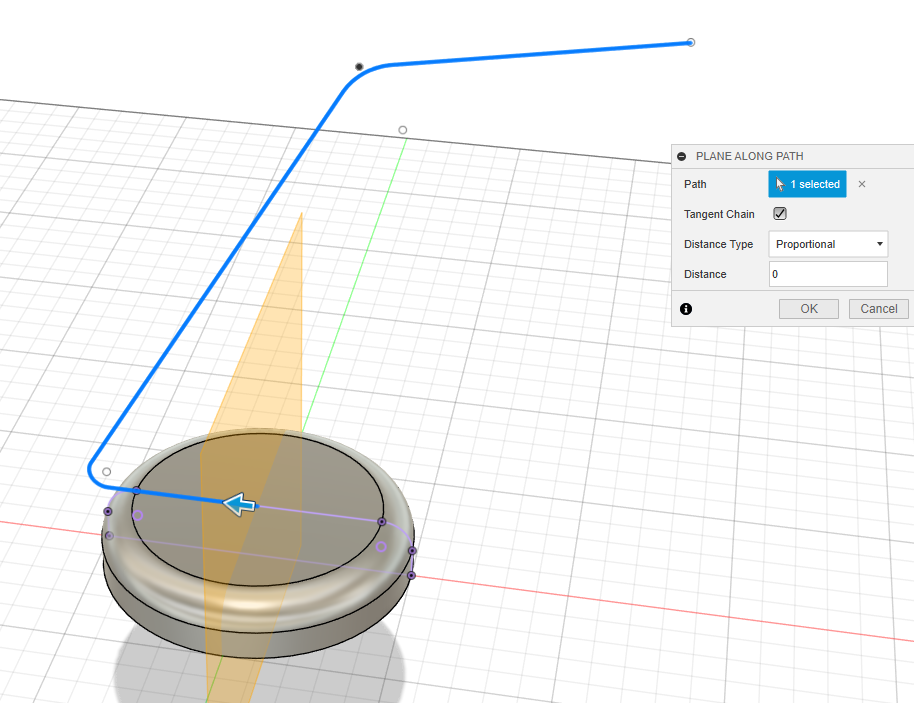

robimy płaszczyznę prostopadłą do linii za pomocą CONSTRUCT- Plane Along Path

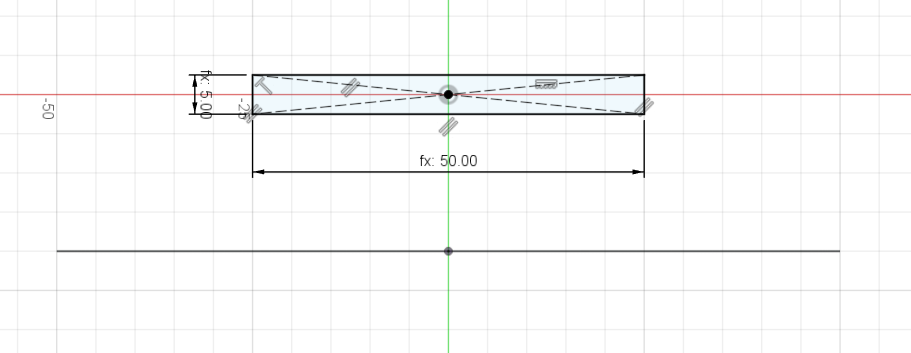

Rysujemy profil

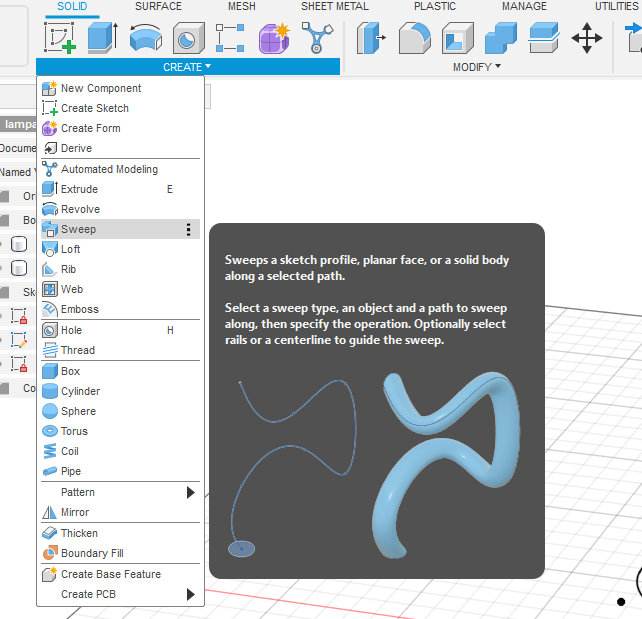

Mając profil i ścieżkę, używamy opcji SWEEP

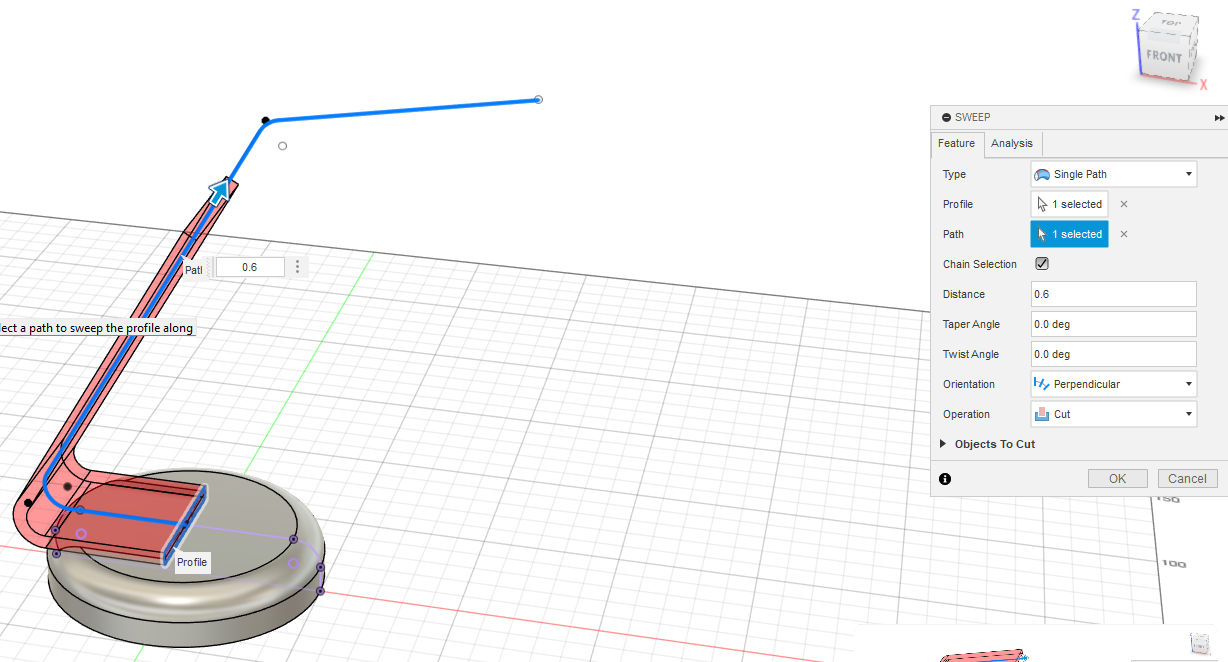

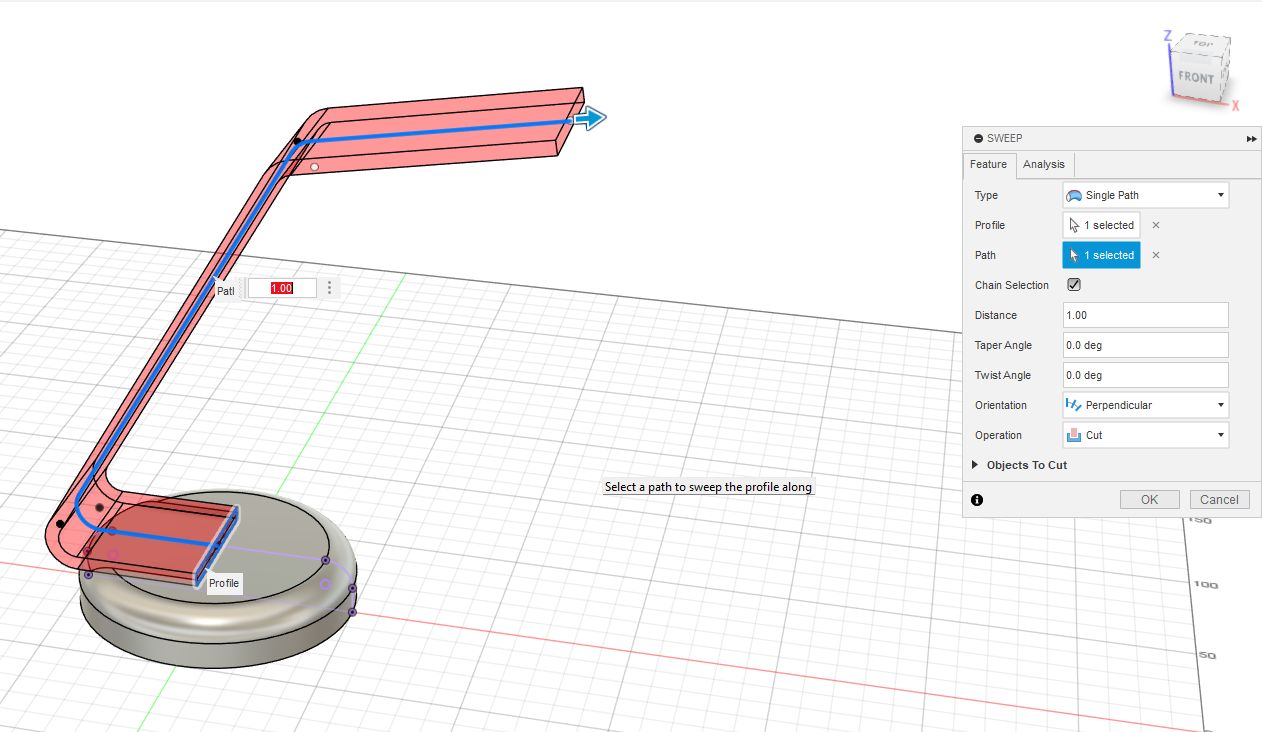

Ustawiamy co jest ścieżką a co profilem i ustawiamy długość ścieżki w procentach
