AD Zadanie domowe - brelok, 18.08 Fusion

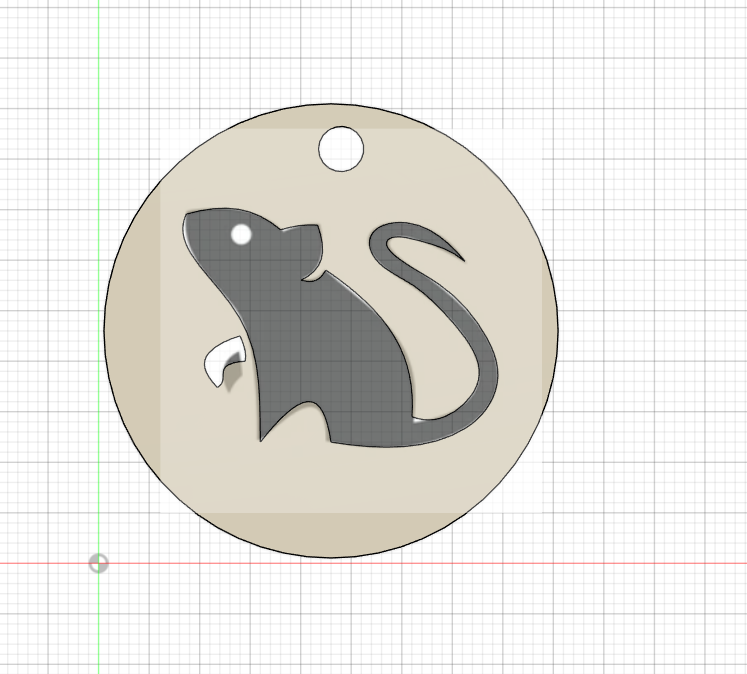

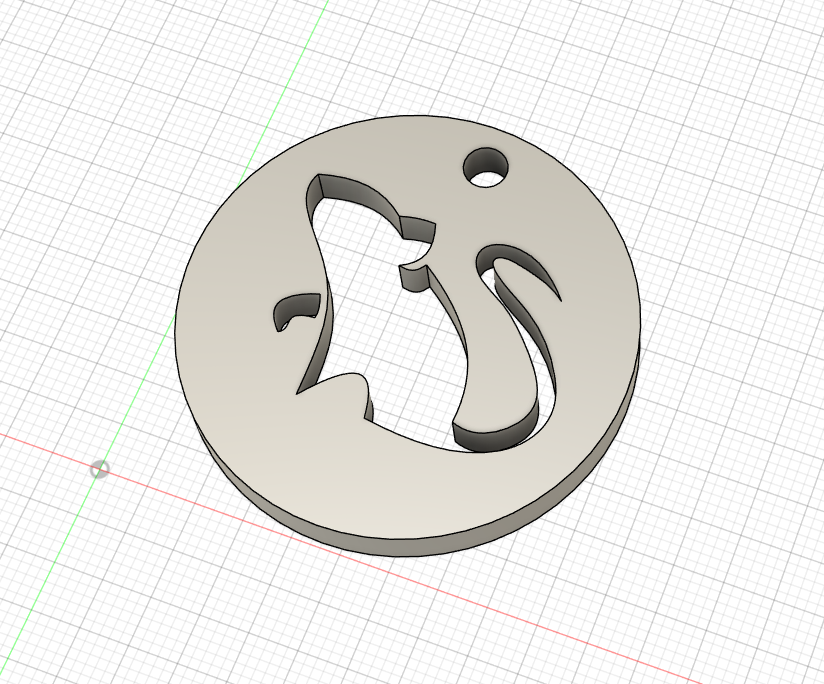

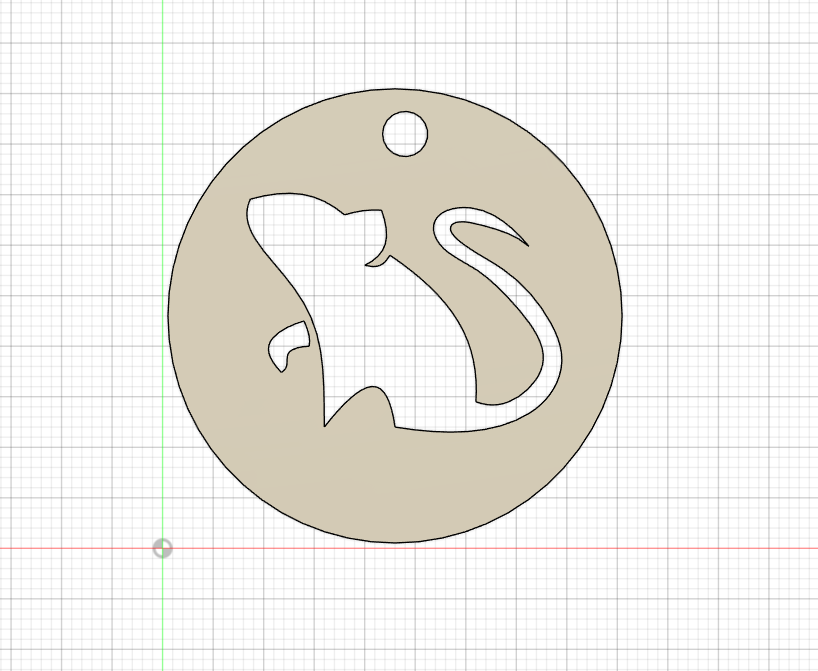

SZUROBRELOK o wielkosci 50x50x5mm
Jak na podstawie zdjęcia zrobić obrys??
Krok po kroku:
- W Fusion 360 otwórz swój projekt.
- Z górnego menu PODCZAS RYSOWANIA wybierz Insert → Canvas.
- Wskaż płaszczyznę lub powierzchnię, na którą chcesz wstawić obraz.
- Wybierz plik graficzny (np. JPG, PNG).
- Fusion wstawi zdjęcie jako „canvas”.
- Możesz je przesuwać, skalować i obracać (prawym klik → Edit Canvas). PAMIETAJ CZY MASZ W DRZEWKU WYBRANY SZKIC
- Jeśli chcesz mieć lepszy kontrast podczas szkicowania, użyj opcji Calibrate (ustawienie skali na podstawie znanego wymiaru) albo zmień Opacity (przezroczystość).
Poruszanie zdjęciem:
- W drzewku po lewej (Browser) rozwiń gałąź Canvases.
- Kliknij prawym przyciskiem na swój obraz → wybierz Edit Canvas.
- Wtedy pojawią się manipulatory (strzałki i uchwyty):
- Strzałki = przesunięcie wzdłuż osi,
- Łuki = obrót,
- Kwadraty = skalowanie.
- Możesz też wpisać konkretne wartości w oknie dialogowym Edit Canvas (po prawej).
Dodatkowo:
- Jeśli chcesz skalować do konkretnego wymiaru, kliknij prawym na Canvas i wybierz Calibrate – wtedy ustawiasz dwa punkty i podajesz wymiar między nimi.
