Autodesk Fusion 3D - Parametry i ograniczenia

Autodesk Fusion 3D - Parametry i ograniczenia

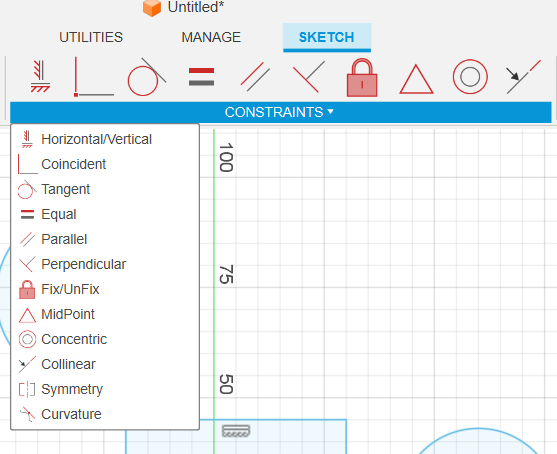

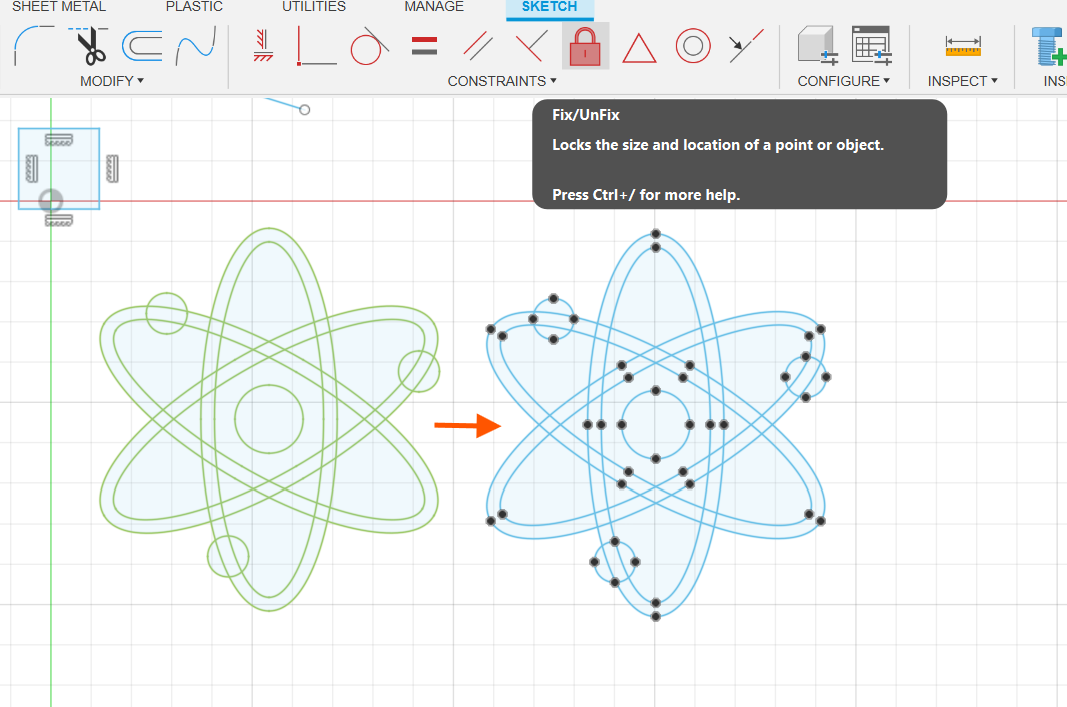

Constraints

Constrainty pozwalają na ustalanie relacji między obiektami, dzięki czemu przy dowolnych zmianach pozostaną one stałe.

Można sobie odblokować SVG!!!!

Parametry

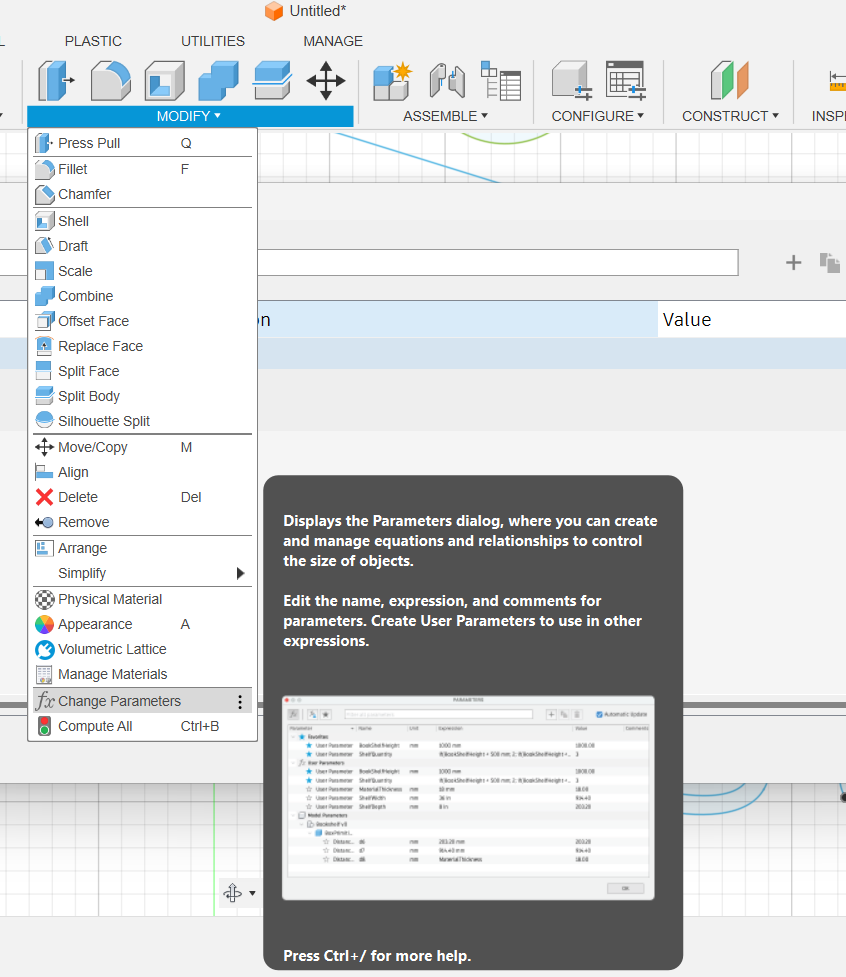

Modify -> Change parameters

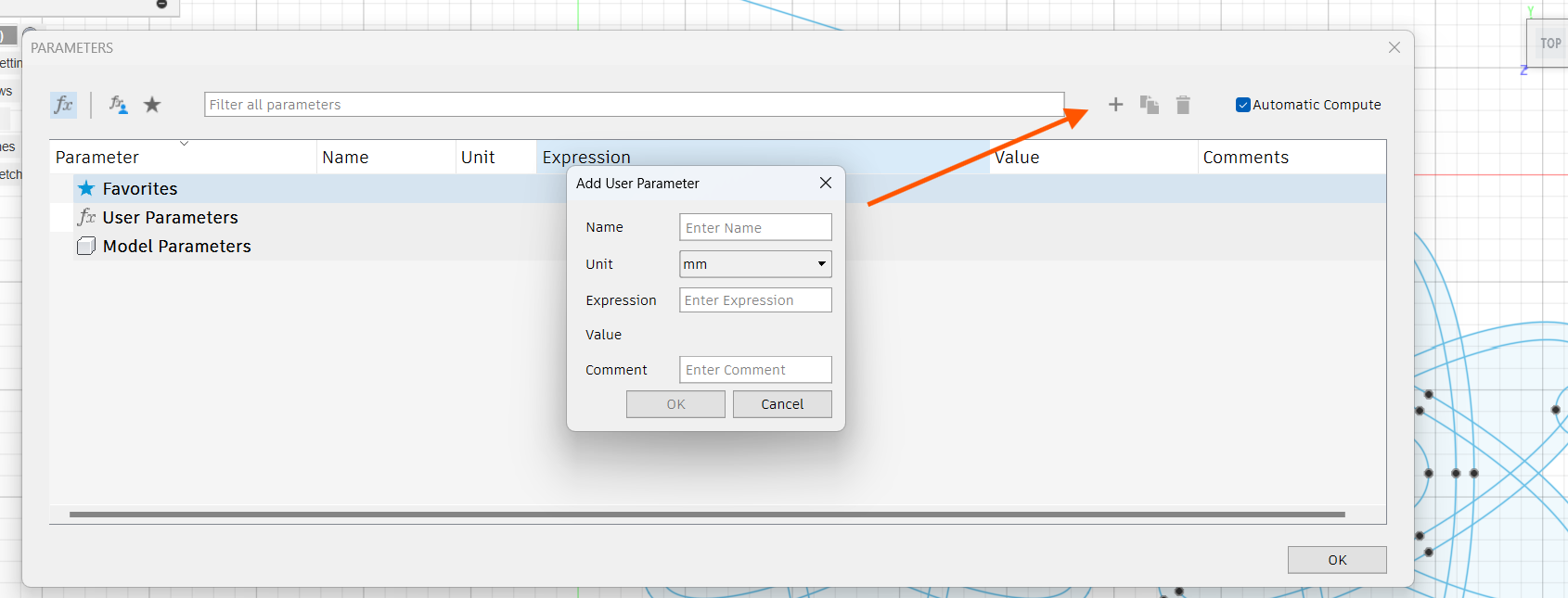

Dodawanie parametru

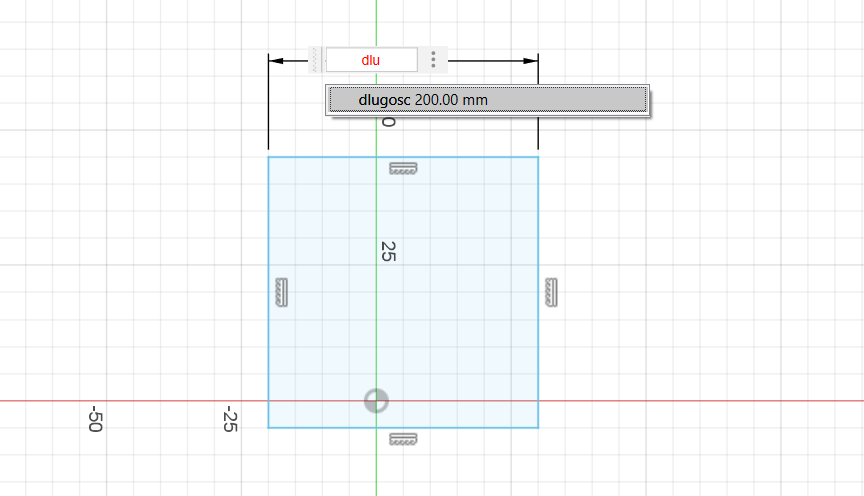

Zamiast wartości wpisuję nazwę stworzonego parametru

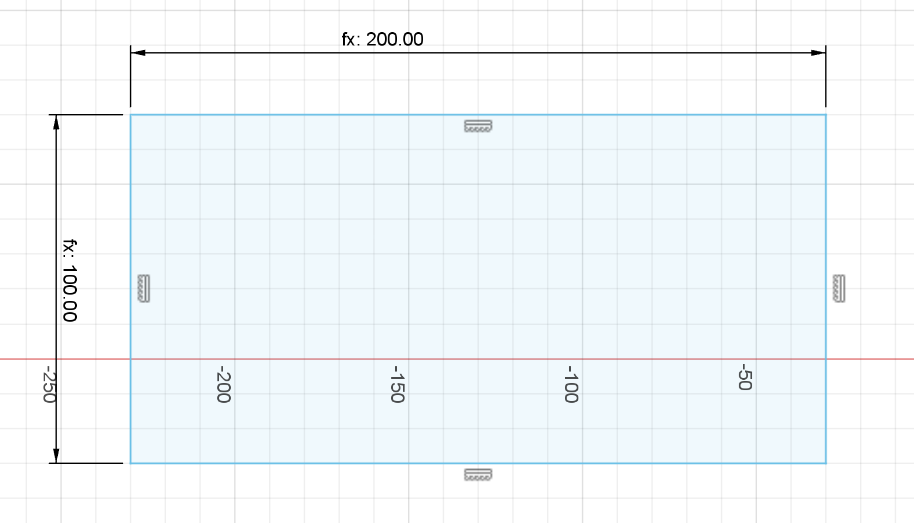

Wymiary zdefiniowane przez parametr posiadają dopisek fx:

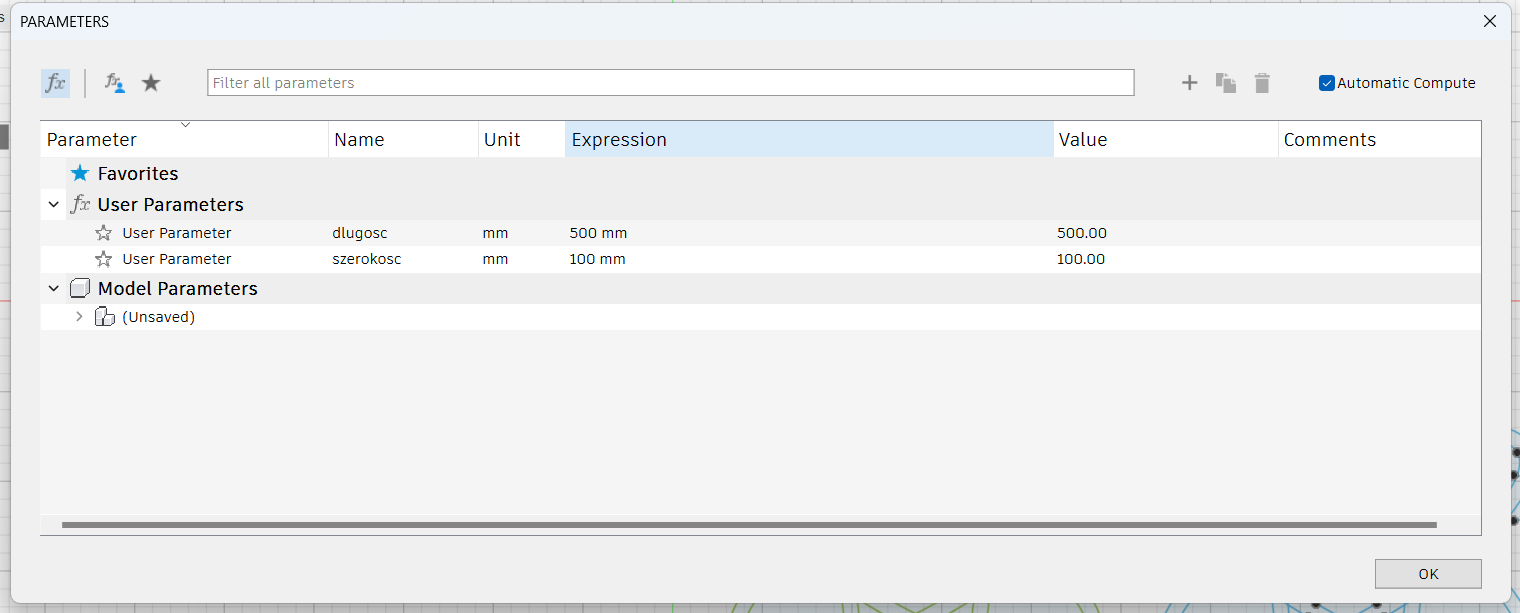

Parametry można następnie modyfikować z tego samego menu

Przydatny case dla parametrów - na przykład gdy przygotowuję elementy dla klienta, gdzie jest dużo powtarzalnych elementów. Gdy klient zmieni nagle zdanie / hurtownia dowozi elementy o innych wymiarach, to jestem w stanie je dopasować jednym kliknięciem.

Komponenty

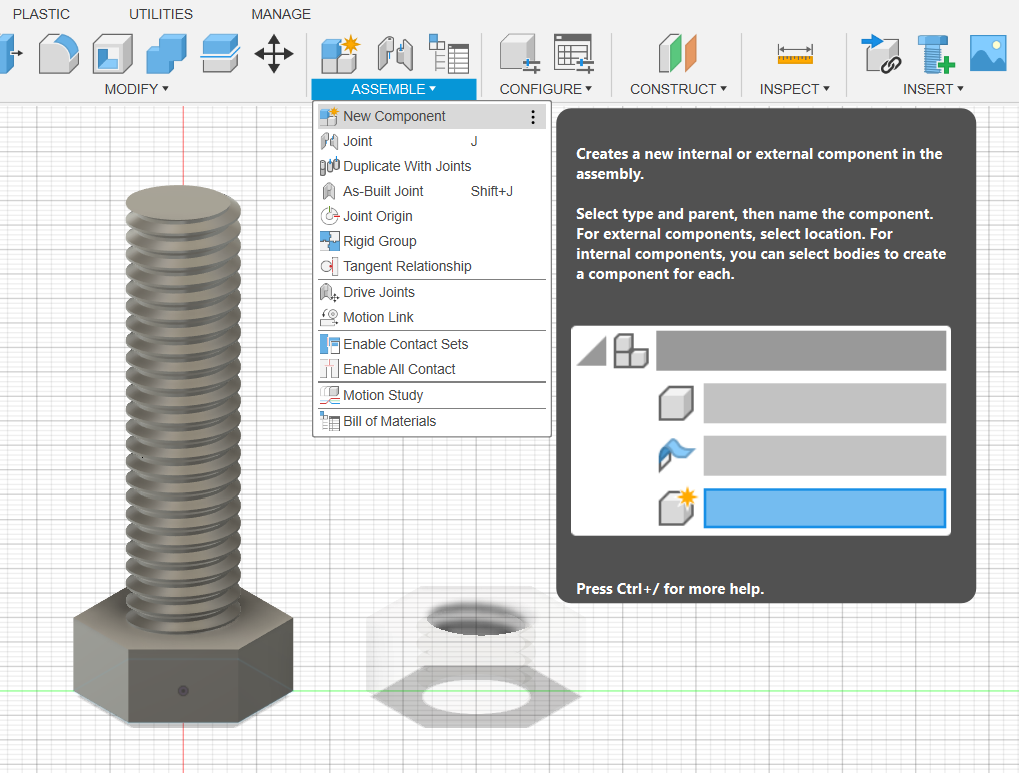

Assemble -> New component

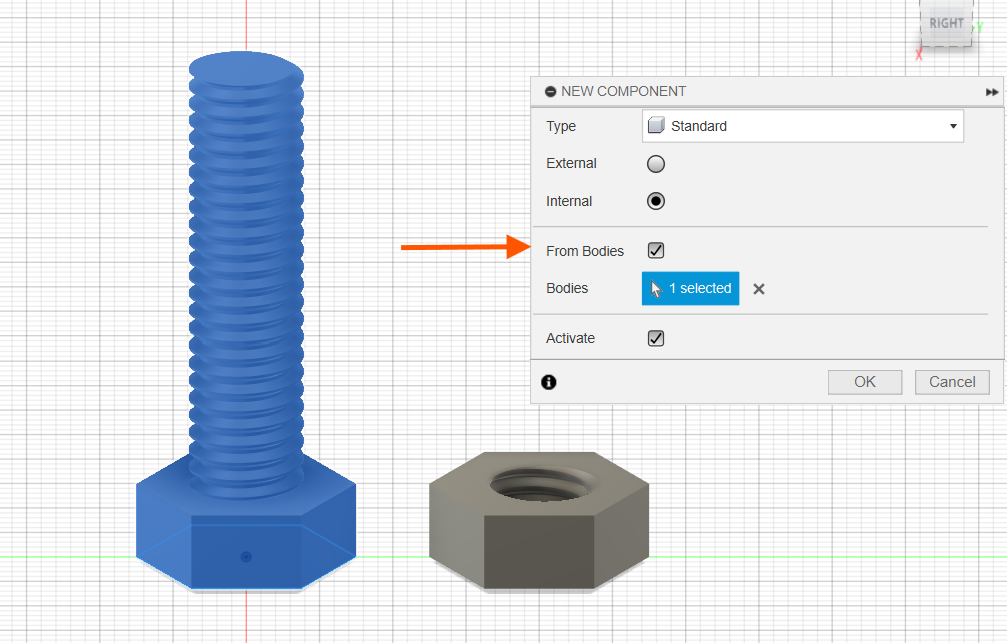

From bodies

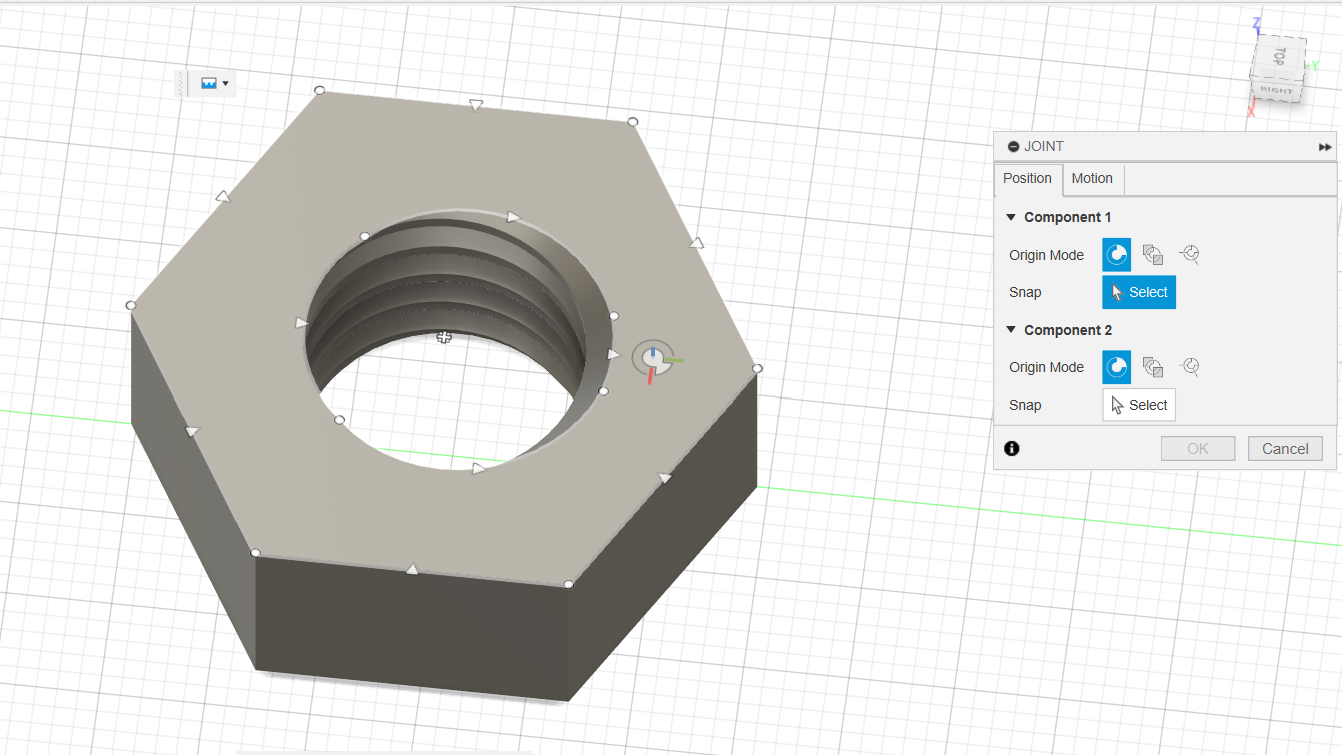

Joint

Aby przy wyborze środka okręgu nie uciekał nam punkt (po najechaniu na pustą przestrzeń komponentu wystarczy przytrzymać CTRL

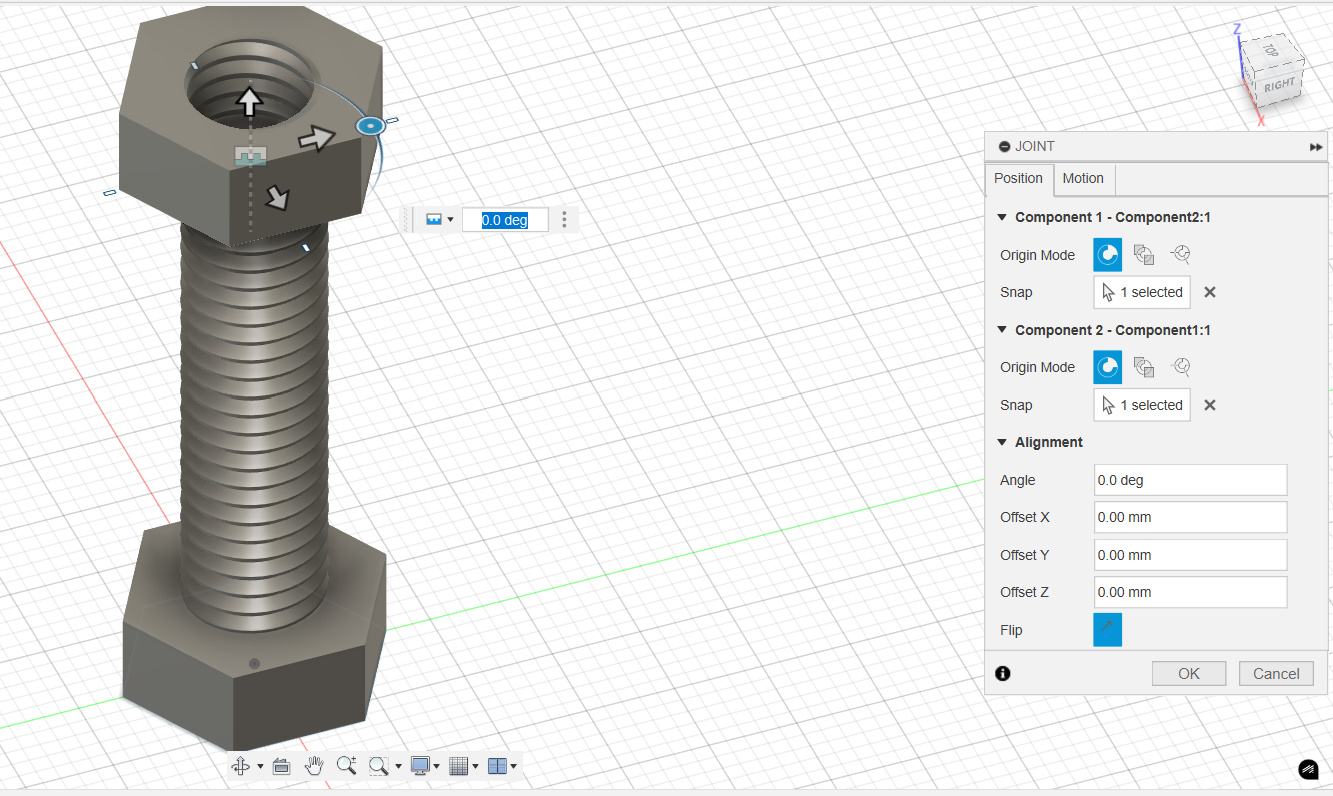

Zaznaczam oba środki okręgów jako punkty wspólne
Zupełnie jak constrainty. W tym wypadku chcę, żeby zawsze miały wspólny środek
Pamiętać, że minus jest większy od plusa, więc maximum na minusie nie zadziała, jeśli minimum ma być w 0 lub na plusie 🤦

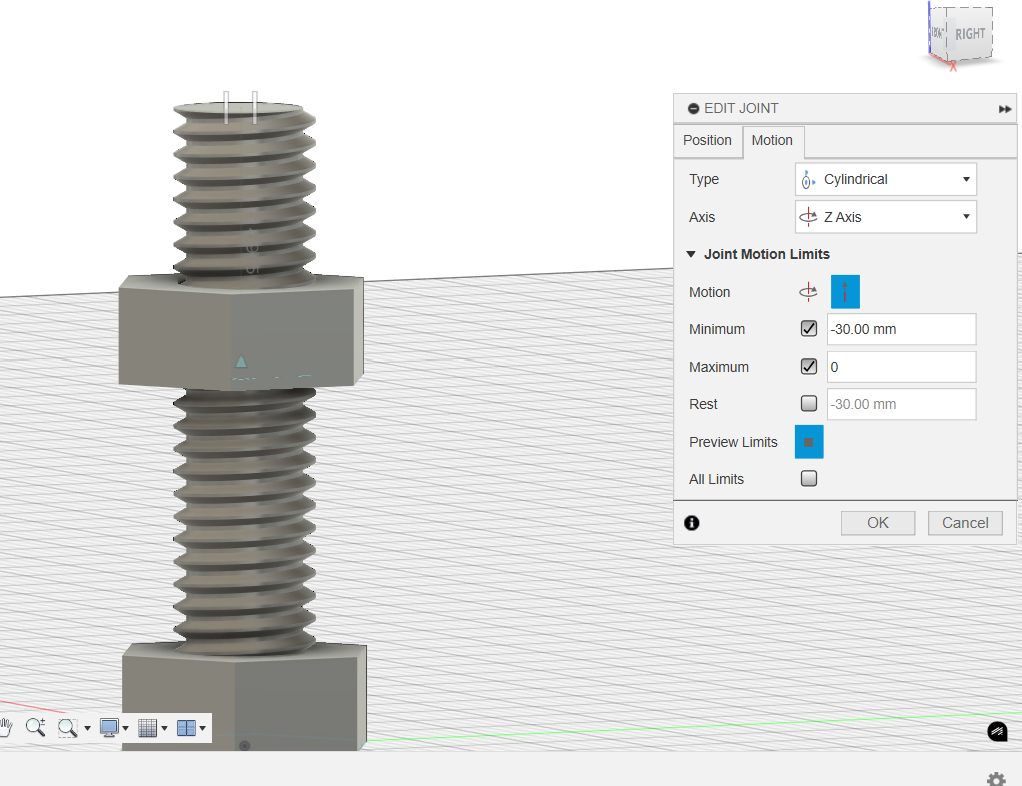

W zakładce motion ustawiam sposób ruchu i limity - w tym wypadku limit na długość śruby, żeby nakrętka nie przelatywała przez główkę

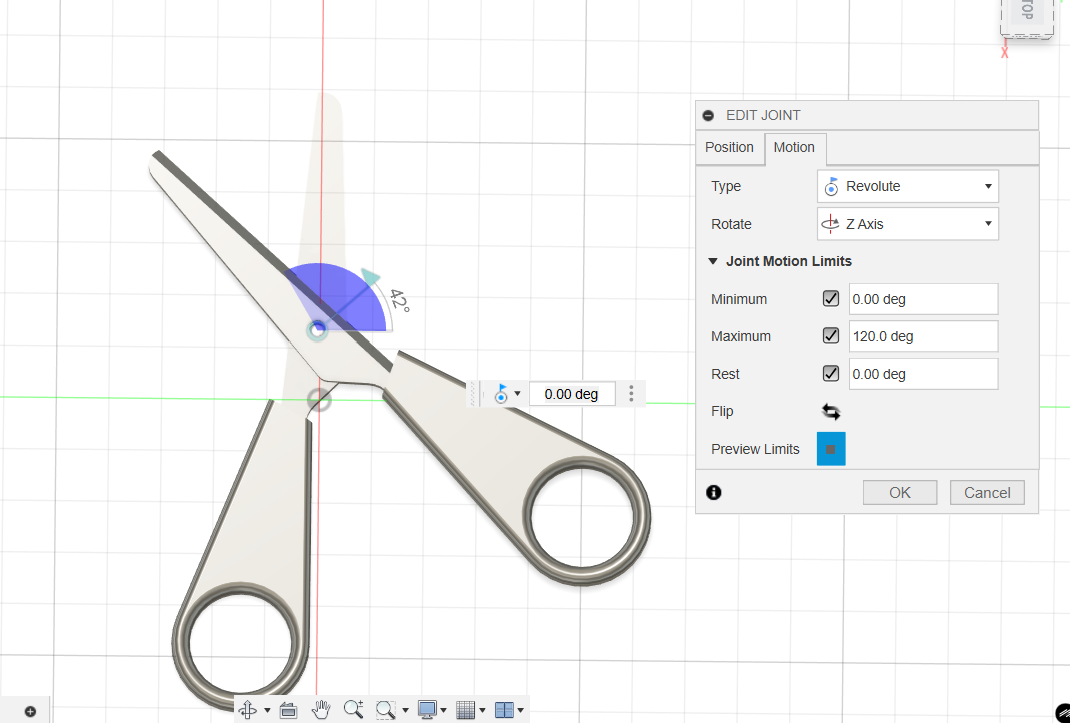

Motion dla nożyczek
