CAD | FUSION (Day 2)

18.09.2025

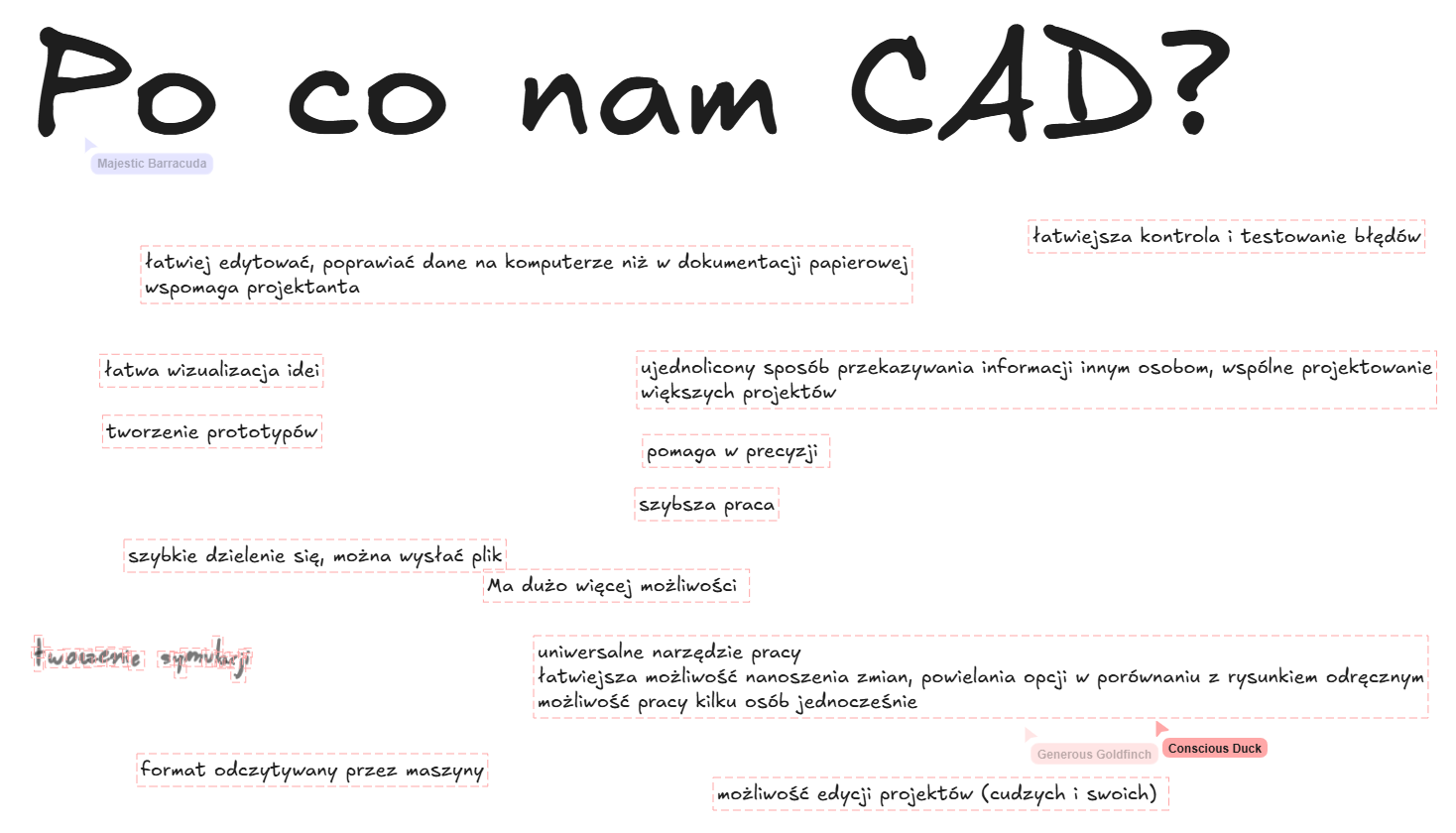

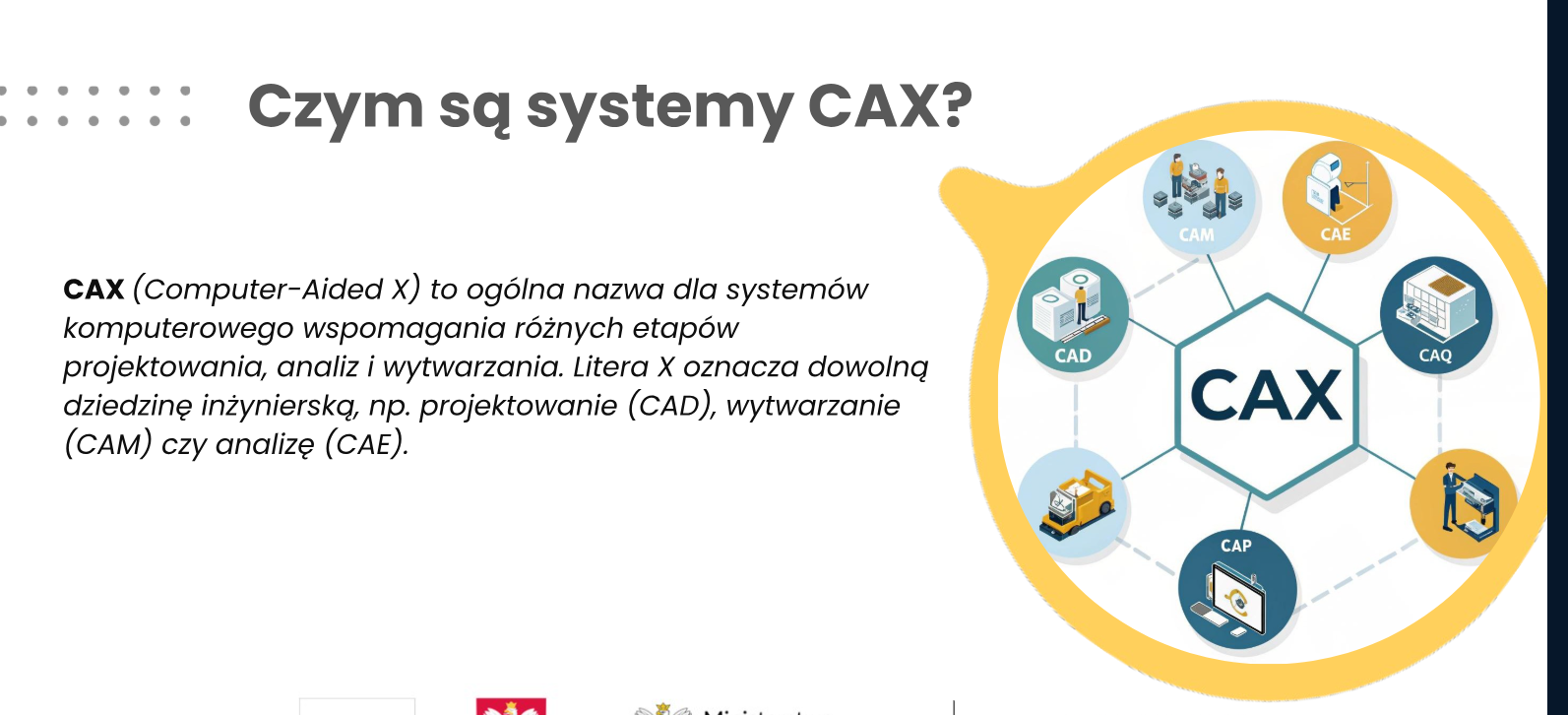

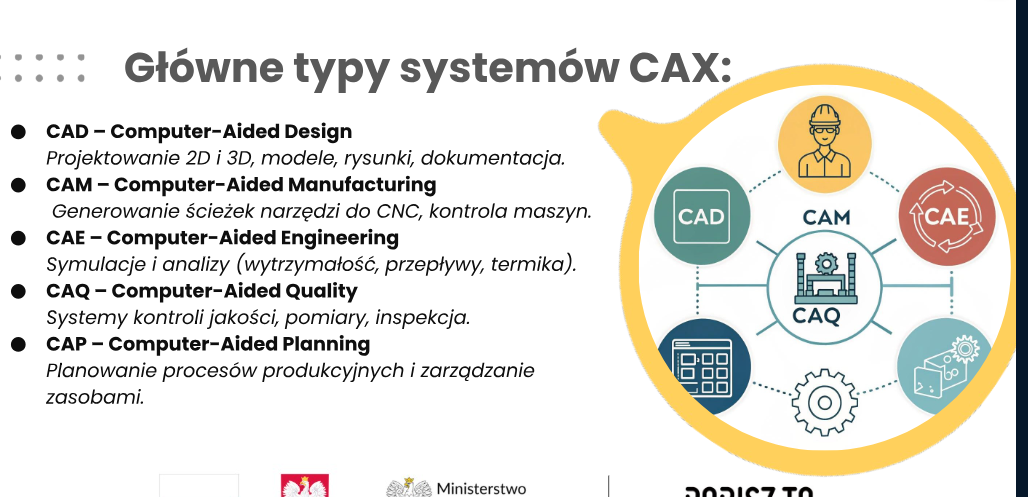

CAD - Computer Aided Design (Projektowanie wspomagane komputerowo)

• zestaw narzędzi i programów umożliwiających tworzenie, edycje, analizowanie modeli 2D i 3D
• pozwala pracować precyzyjnie, szybko wprowadzać zmiany

• rysunek techniczny XIX/XX wiek
• narodziny CAD - lata 60-te XXw.
• 70/80-te wejście CAD do przemysłu

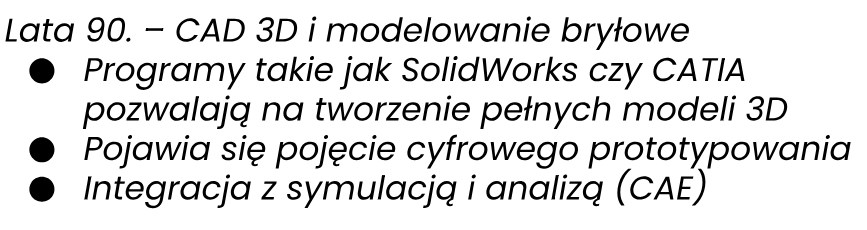

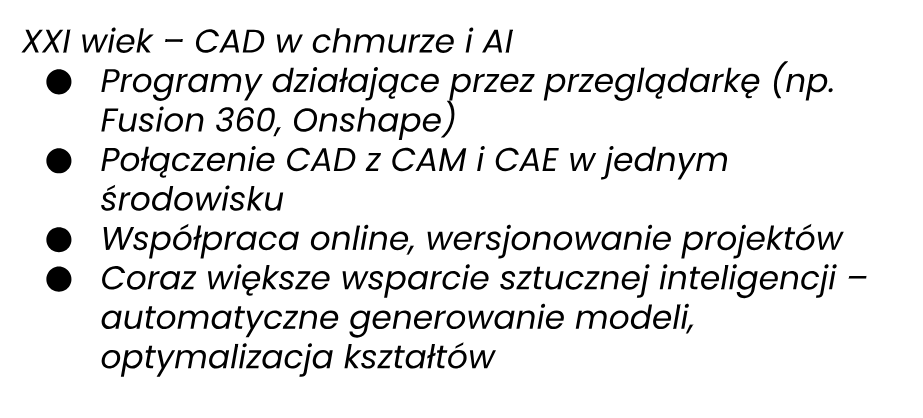

  1982 - AutoCAD

FUSION

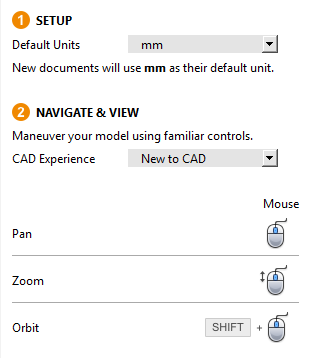

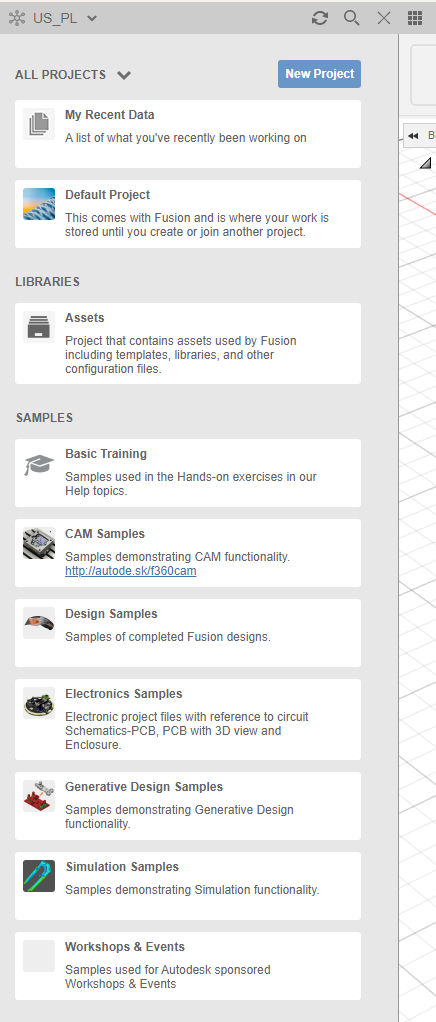

• początek pracy

• osie - kolory osi są standardowe
  RGB = XYZ
  Red (X)
  Green (Y)
  Blue (Z)

• widok > Perspective with Ortho Faces
• zakładki we wstążce
  > DESIGN (projektowanie CAD) - 90% czasu
  > GENERATIVE DESIGN (indostępny w wersji bezpłatnej)
  > RENDER
  > SIMULATION
  > MANUFACTURE
  > DRAWING (rysunki techniczne)
  > ELECTRONICS

•


• wstążka - tryb SOLID (projektowanie obiektowe)

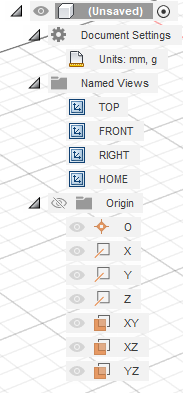

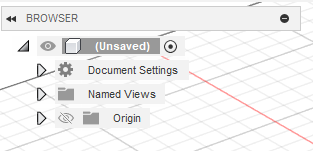

• "drzewko życia projektu"


biała strzałeczka - można rozwinąć listę
czarna strzałka - lista już rozwinięta

document settings
named views - presety kametry
origin - oko włączone/wyłączone (ukryte) - ustawiamy dla całego folderu lub poszczególnych elementów
0 - początek układu współrzędnych
X,Y,Z - osie
XY, XZ, YZ - płaszczyzny

• panel nawigacji

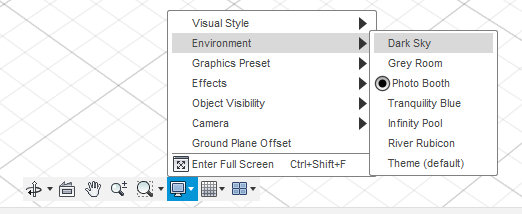

tryb ciemny

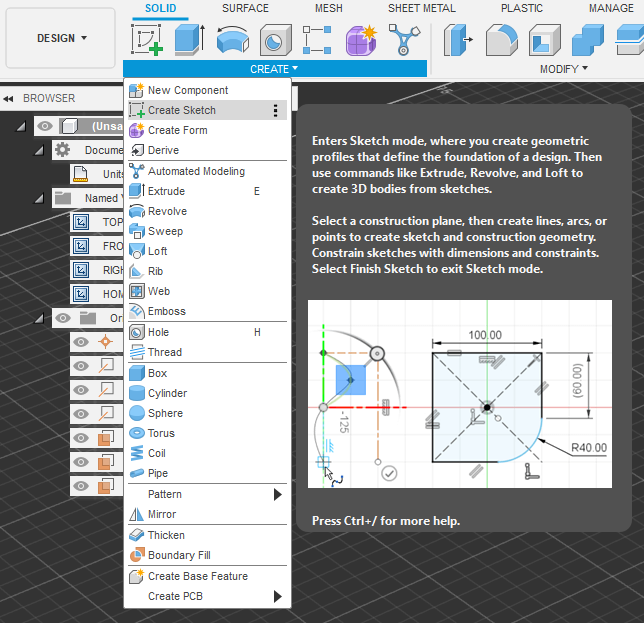

• Create sketch

(!) Żeby stworzyć szkic potrzebna jest PŁASZCYZNA, na której rysujemy
np. klikamy w "podłogę" (select plane)

(!) Tworzymy grafikę wektorową - linia (L) klik-klik
Domyślnie funkcja linia jest polylinią, zakańczamy rysowanie Esc lub zielonym thickiem

• PROFIL - zamknięty wycinek szkicu (water-tight)
• Create > Extrude (E)
• zasada - tworzymy jak najmniej szkiców (edytujemy już istniejące) - zmiana szkicu ma wpływ na bryłę (Body) (obiekt, który powstał na podstawie szkicu)
• sketch dimension (d) wymiarowanie

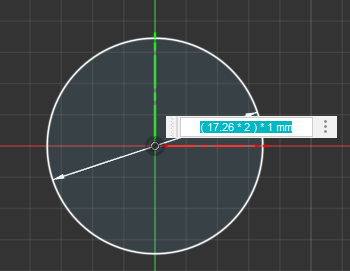

• Okrąg - Cirle (C)

• skróty klawiaturowe:
  • ESC - wyjście z funkcji
  • spacja - powtórzenie ostatniej funkcji

zadanie domowe: brelok z logiem ulubionego zespołu
