dokumentacja techniczna

szkice- odręczny rysunek

rysunek- przedstawienie w podziałce

schemat

plan- przedstawienie rozmieszczenia urządzeń

rodzaje lini- ciągła (gruba, cienka), przerywana itd

RZUTOWANIE- europejska - rysujemy to co widzimy

amerykańska- przez odbijanie płaszczyzny

WYMIAROWANIE-

łańcuchowe

zostawić możliwość tolerancji

LINIE WYMIAROWE NIE MOGĄ SIĘ PRZECINAĆ

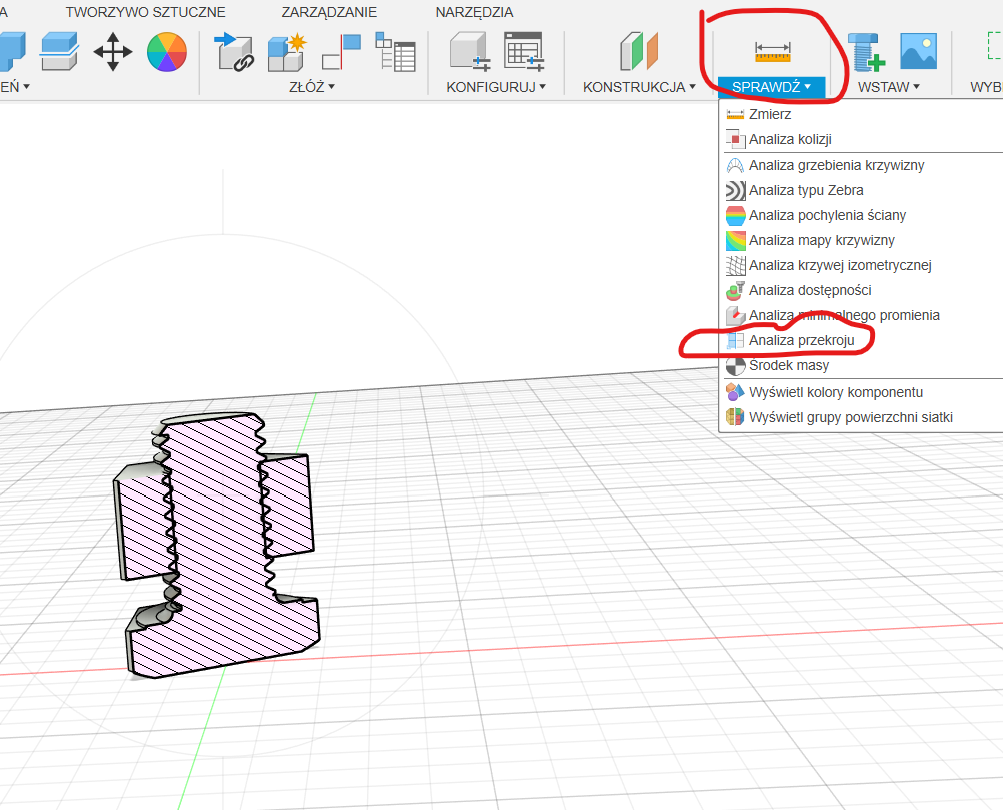

PRZEKROJE, KŁADY I WYRWANIA

TOLERANCA

-kształtu

-kierunku

-położenia

-wymiaru

TOLERANCJA SYMETRYCZNA, ASYMETRYCZNA, ASYMETRYCZNA JEDNOSTRONNA -/- TOLERANCJA ASYMETRYCZNIA DWUSTRONNA +/-

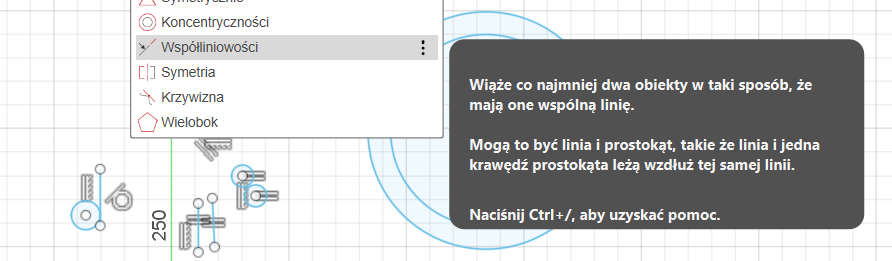

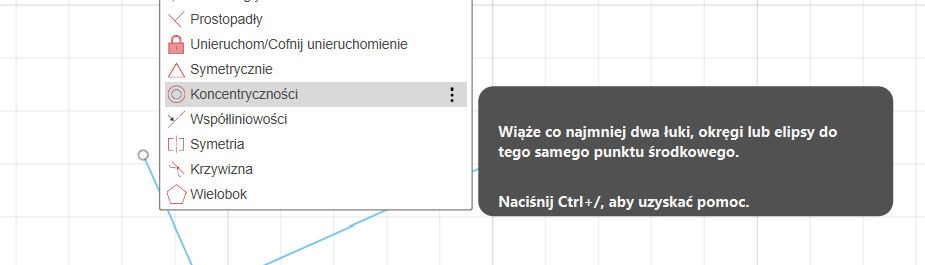

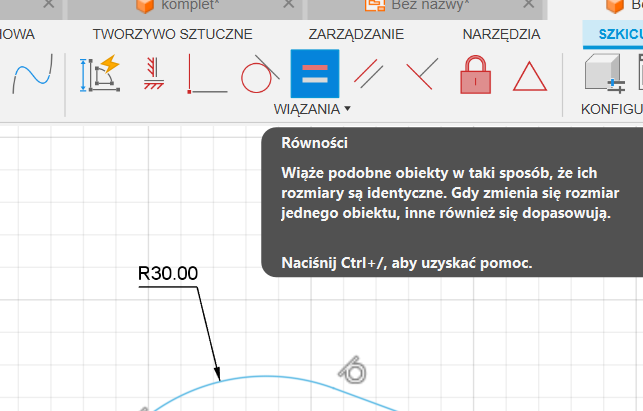

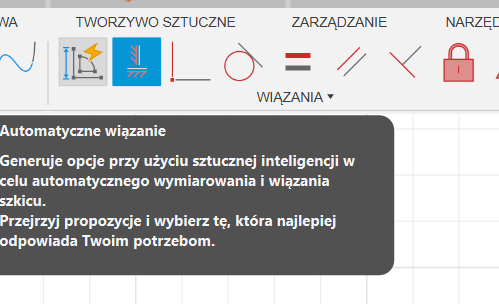

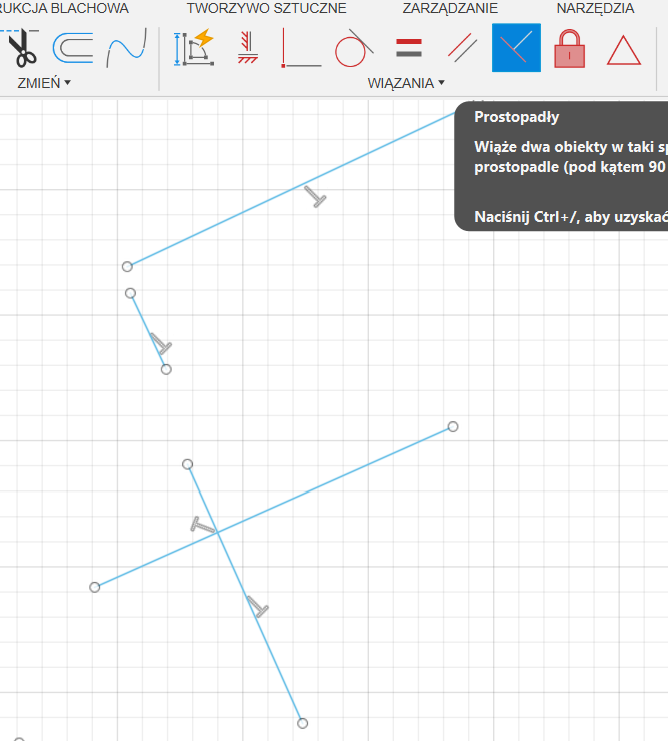

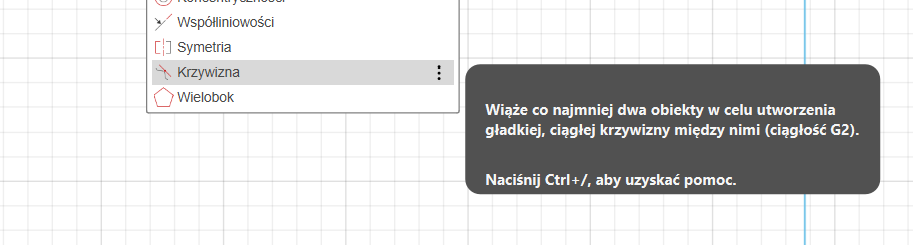

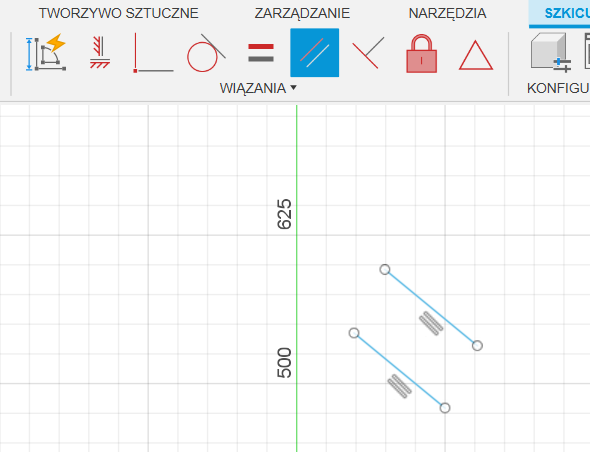

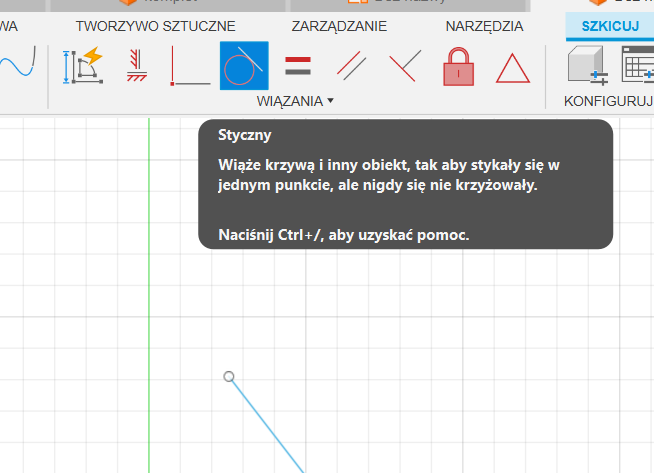

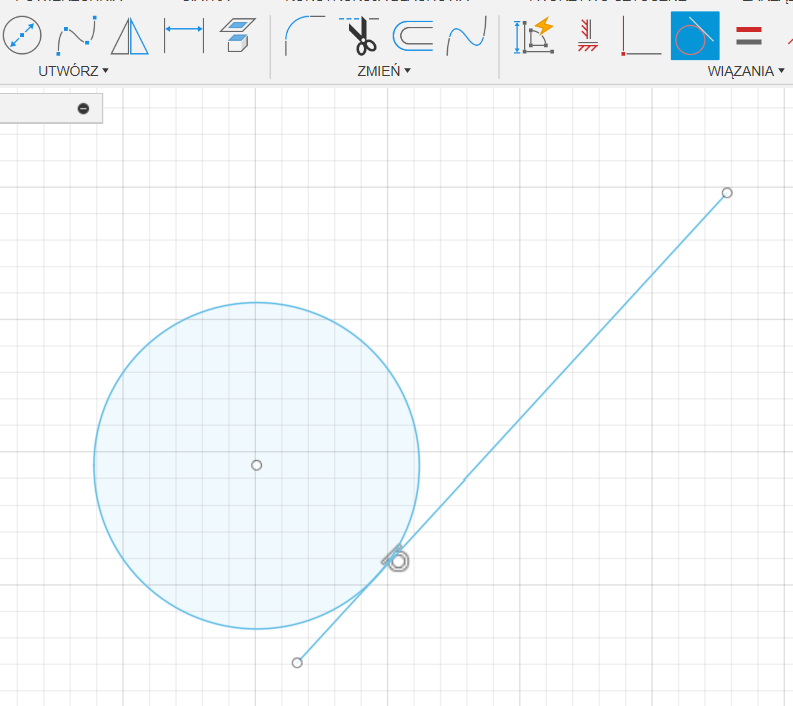

CONSTRAIN/ SKETCH

narzędzie consident powiązanie fizyczne punktu z prostą lub punktem

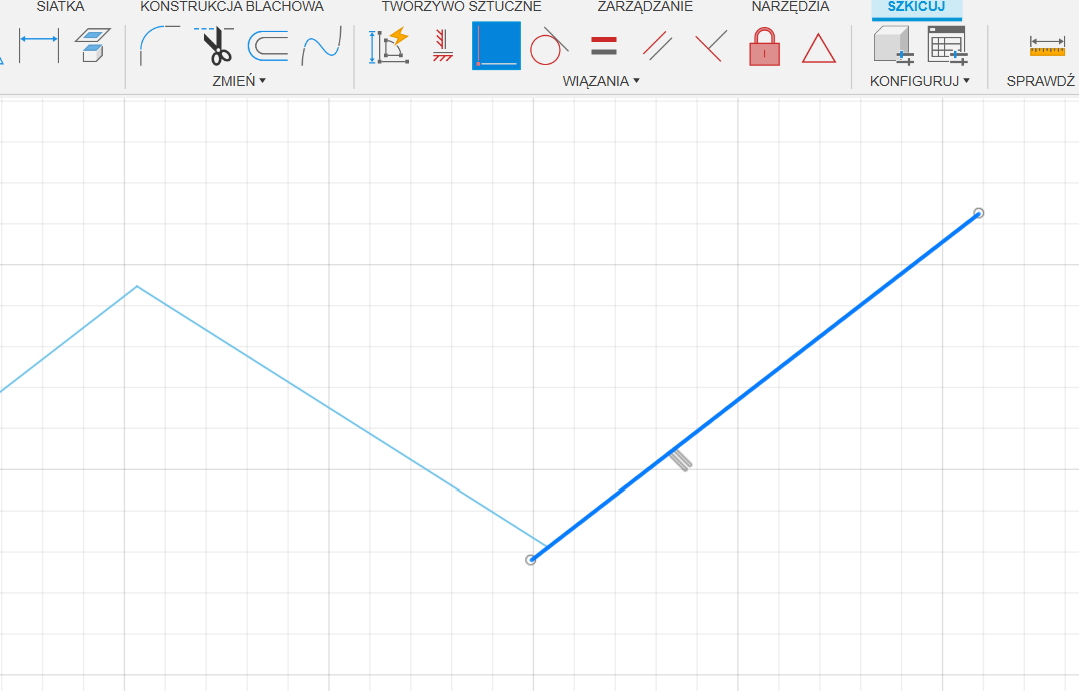

MIDPOINT- połowa długości odcinka

czarny szkic- zdefiniowany do końca, niebieski - jest niezdefiniowany na płaszczyźnie

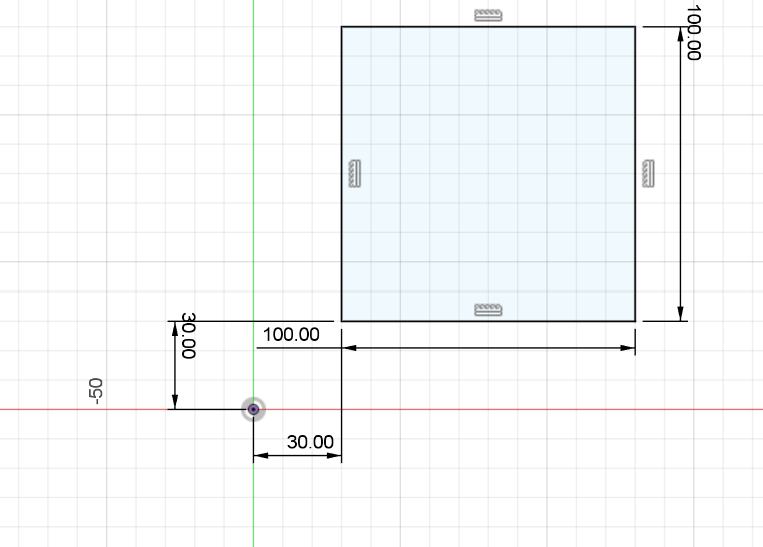

ustawienie szkicu funkcją dimension- od punktu początkowego

kłódka oznacza że szkic jest dobrze skonstruowany

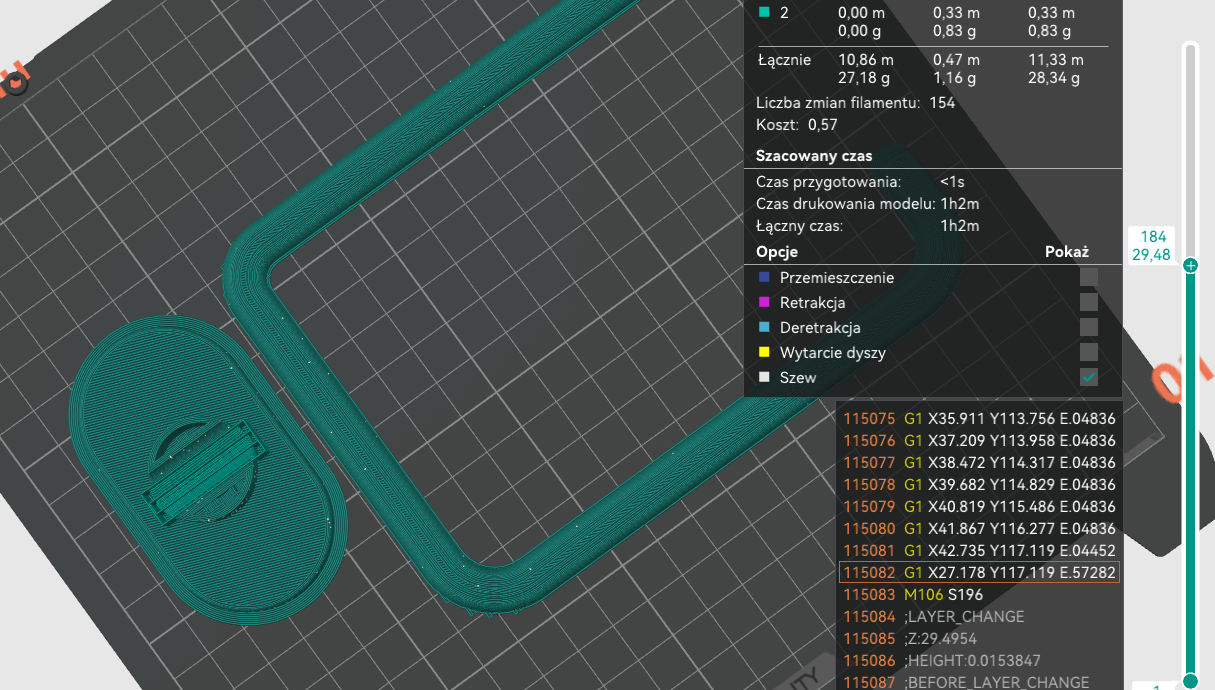

na bocznym suwaku można zrobić pauzę i dodać np magnes do środka

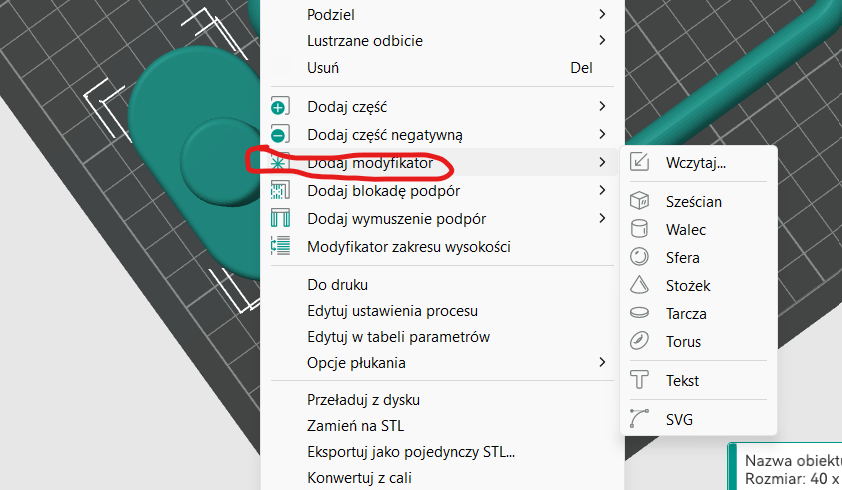

dodajemy modyfikator, można w nim umieścić inne wypełnienie itd..

MATERIAŁY/ www.fiberlogy.com

PLA- można je wypolerować suszarką, czasami zmienia kolor na matowy, trzeba podnieść tem lub prędkość druku

ABS- bardziej wytrzymały, niepalny, stosowany jako osłona przewodów, ma rozpuszczalny w acetonie można go polerować oparami acetonu- kontrolować

PET-G

R- recyklingowe

z dodatkiem drewna, marmuru ale lepiej zmienić dyszę na 0,8

z włóknem węglowym, szklanym

PVA- BVOH- rozpuszczalne w wodzie, klej

HIPS- polistyren bardziej wytrzymały na uderzenie, rozpuszczalny w kwasie cytrynowym

TPU- FIBER FLEX miękkie materiały, trudne do druku, szpula jak najbliżej extrudera

PEI- drukowane w wys. temp 350C, wykorzystywane często na stoły robocze
