dokumentacja techniczna

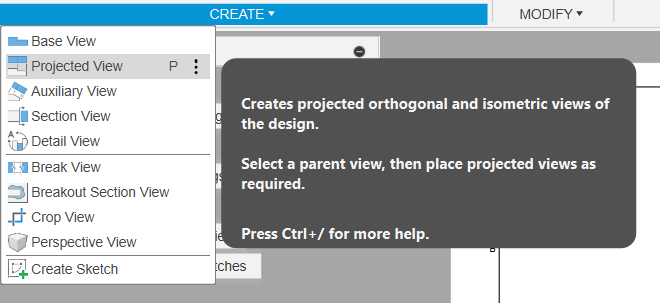

DRAWING -> draw from

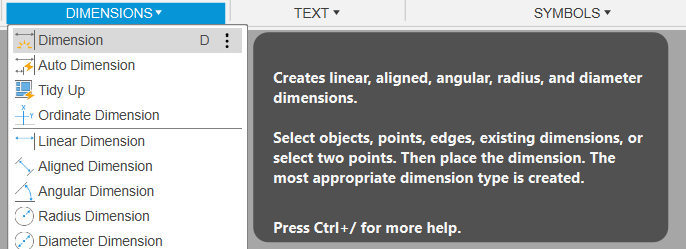

WYMIAROWANIE

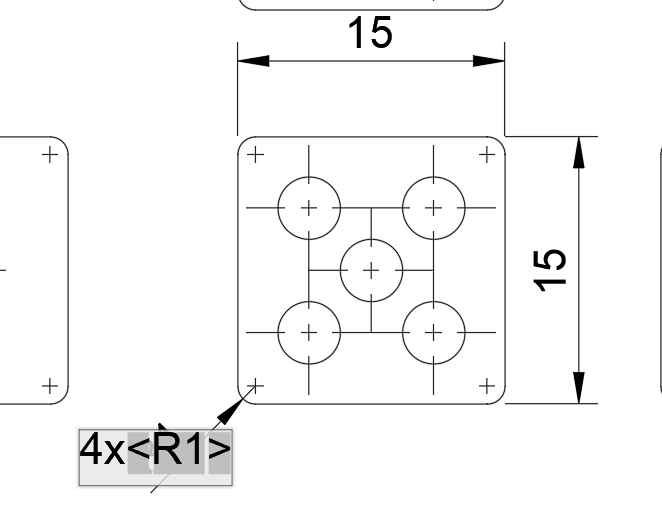

wymiarowanie od bazy - od danego miejsca każdy element
wymiarowanie łańcuchowe - wymiarowanie poszczególnych elementów

nie można w rysunku technicznym umieścić wymiarowania całego obiektu razem z wymiarowaniem poszczególnych elementów, bo musi być miejsce na błąd. jeśli usuniemy jeden wymiar, a podamy resztę, to wtedy jest ok. możemy podać wymiar w nawiasie i jest to jedynie poglądowe

LINIE WYMIAROWE NIE MOGĄ SIĘ PRZECINAĆ

jak najmniej wymiarów

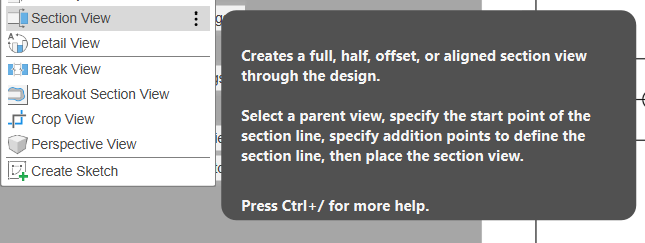

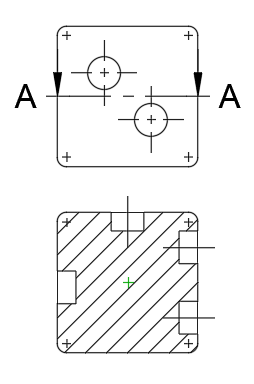

przekroje, kłady i wyrwania
kład pokazuje tylko średnice w danych miejscach

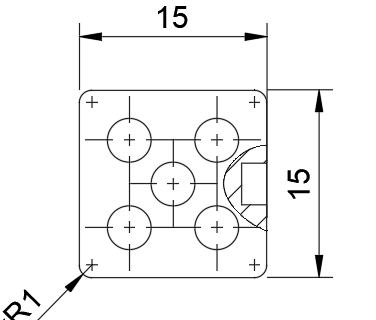

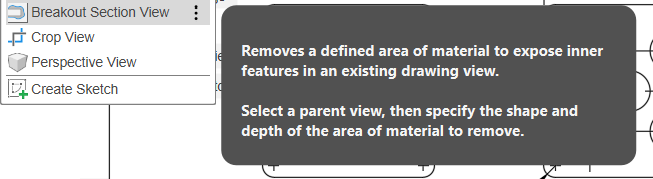

WYRWANIE

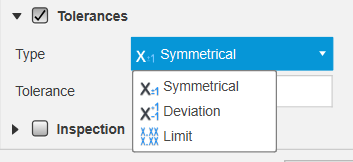

tolerancja czyli o ile wymiar rzeczywisty będzie różnił się od założonego

tolerancja może być wymiarowa albo kształtu i położenia
