Druk 3D, 09.08.2025

Zajęcia stacjonarne

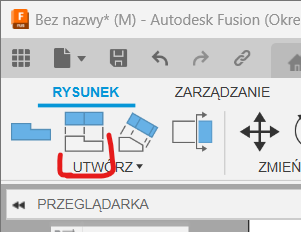

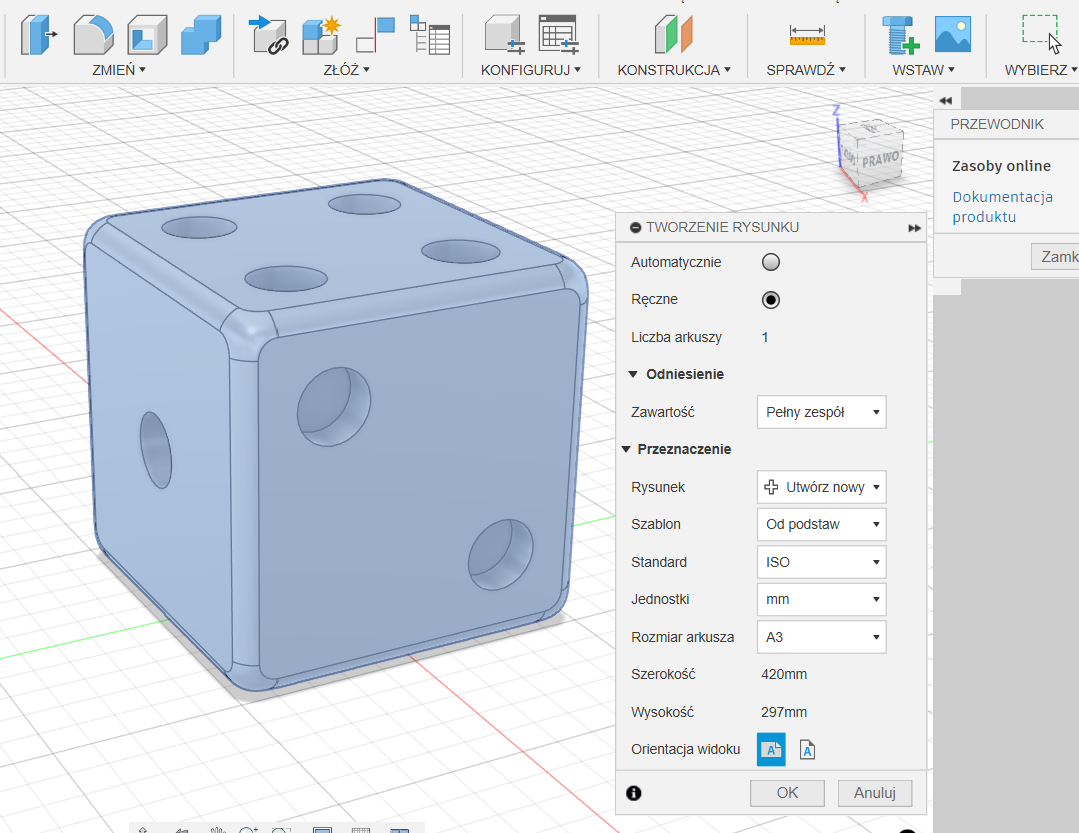

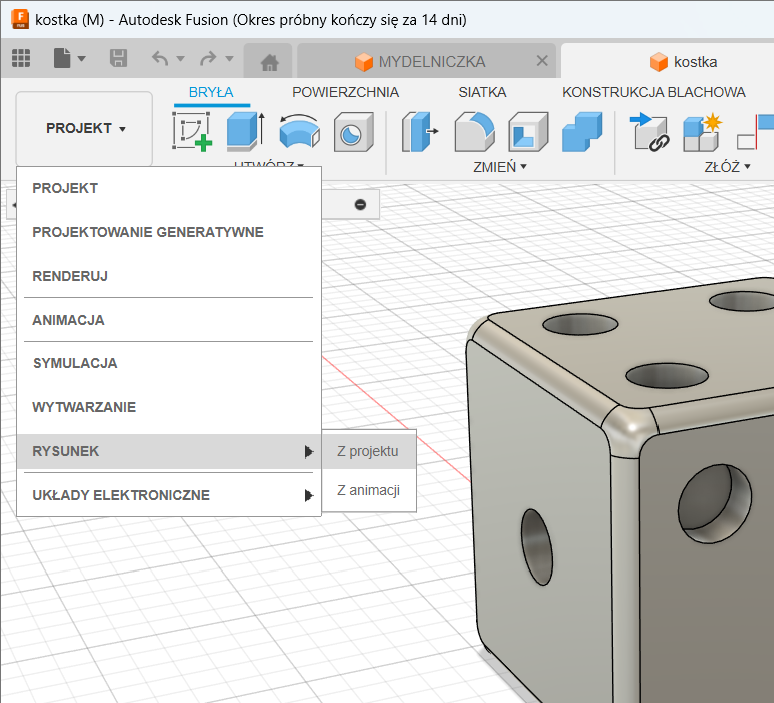

• tworzenie rysunków technicznych - zmieniamy zakadkę design

wybieramy formaty arkuszy itp,

wybieramy sposób wyśietlania - np. tylko widoczne krawędzie

możemy dany element pokazać z kilku stron - odbijamy go

tabelkę możemy edytować - klikamy w nią

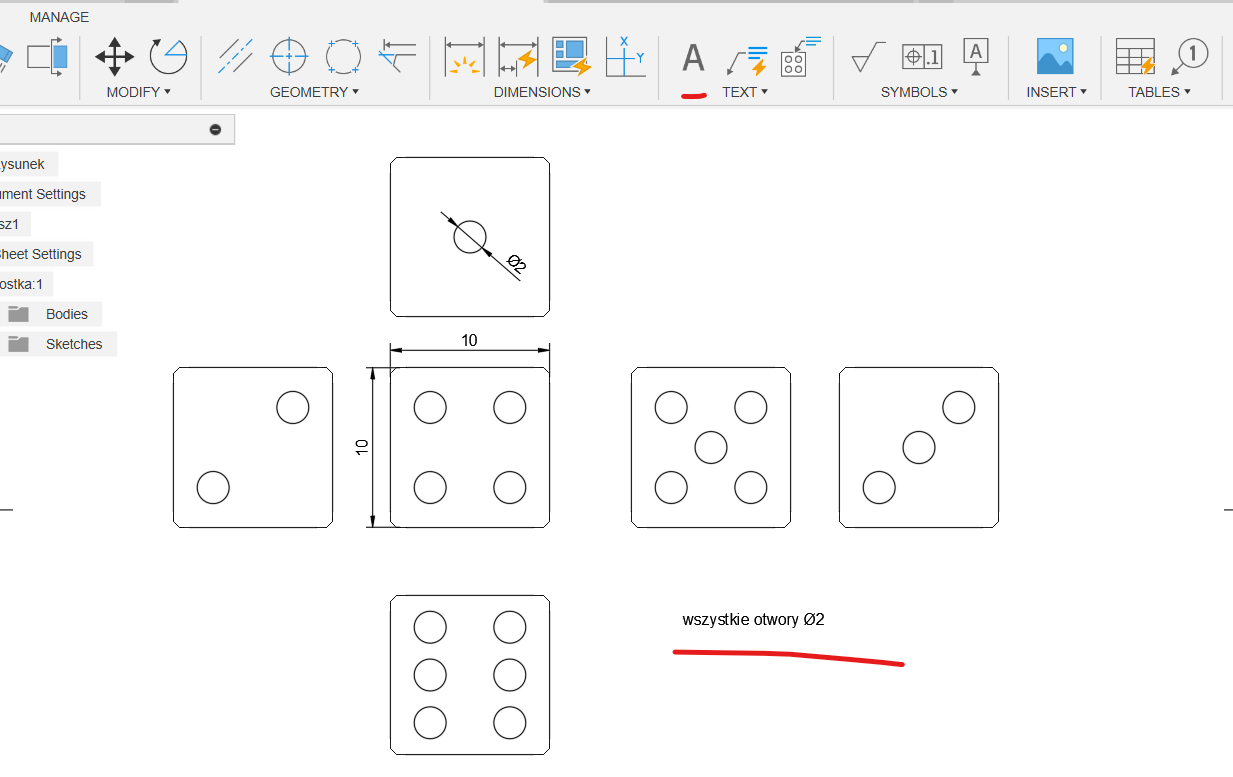

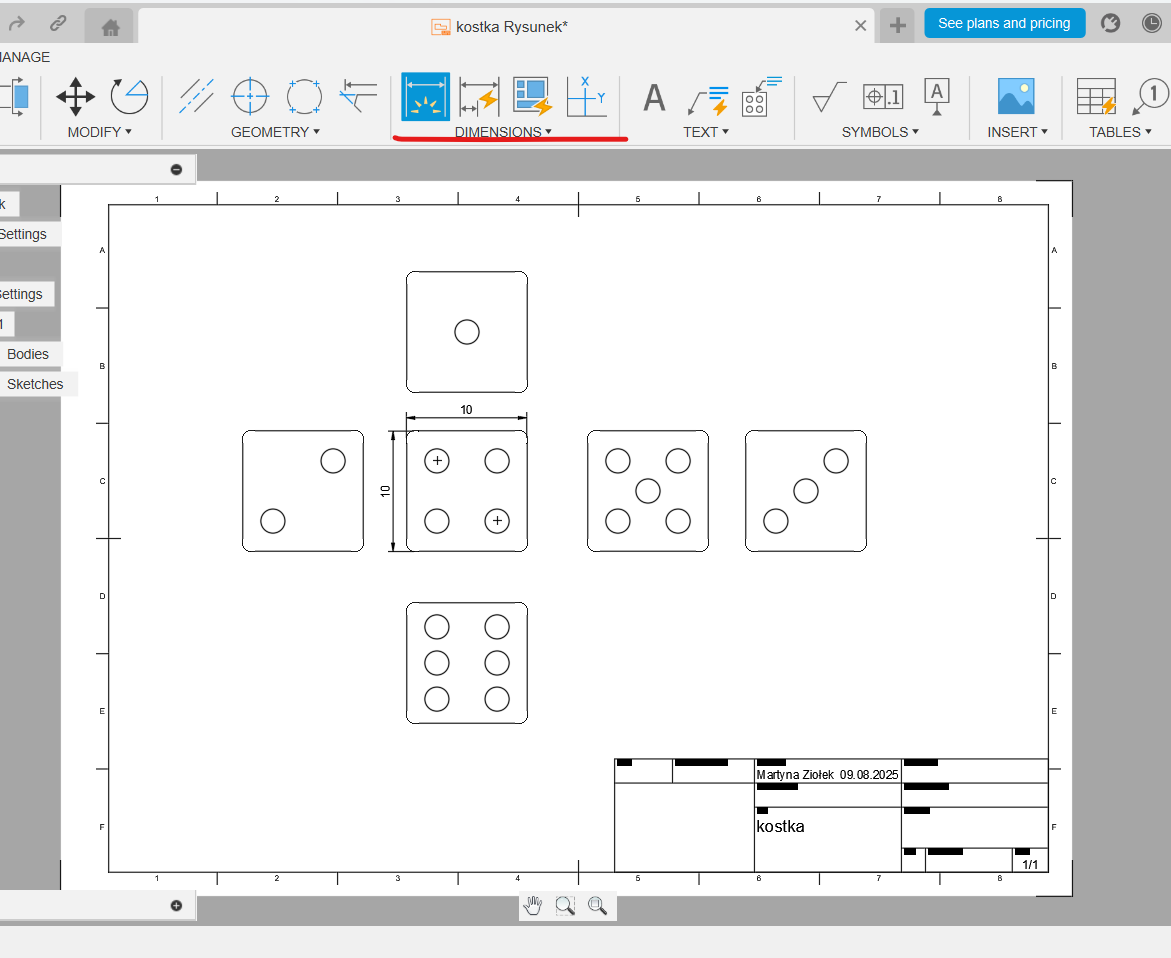

wymiarowanie rysunku - zakładka dimensions

możemy dodawać opisy, wstawiać tekst, itd,

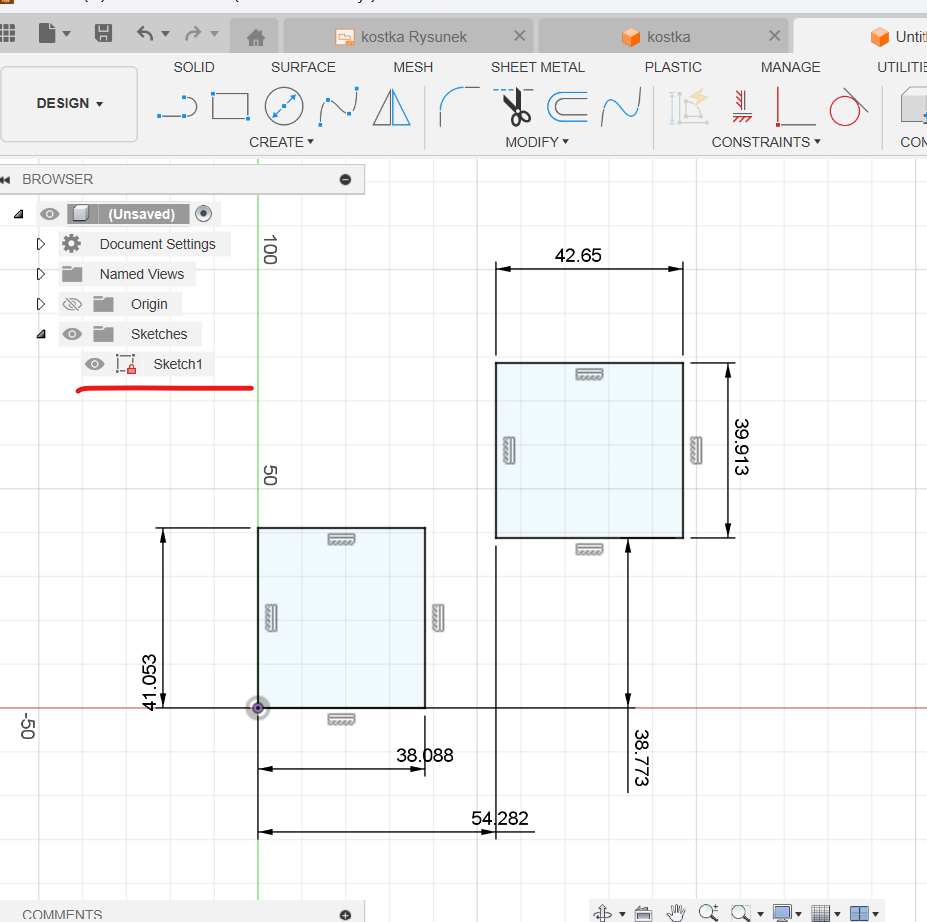

szkic zdefiniowany - ma określone ułożenie w przestrzeni, szkic niebieski - nie ma takiego ułożenia. w pełni zdefiniowane szkice ułatwiają parametryzację

w pełni zdefiniowany szkic - kłódka na drzewie

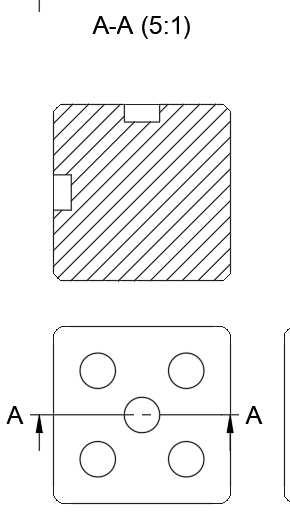

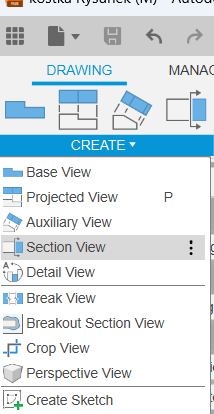

tworzenie przekroju na rysunku

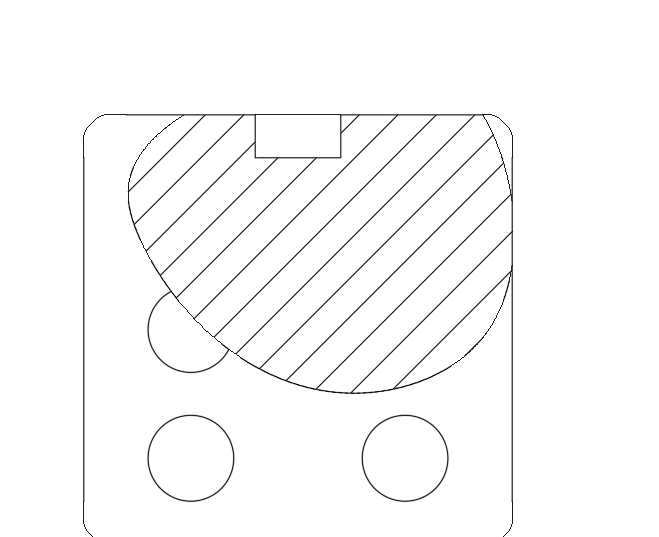

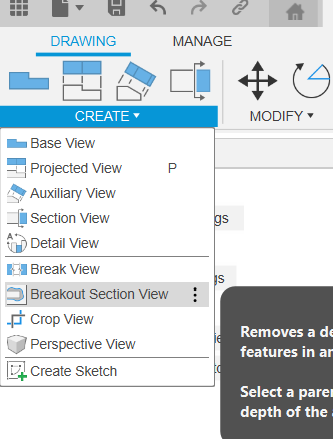

wyrwanie -pokazuje fragment przekroju na rysunku, zaznaczamy wycinek z przekroju

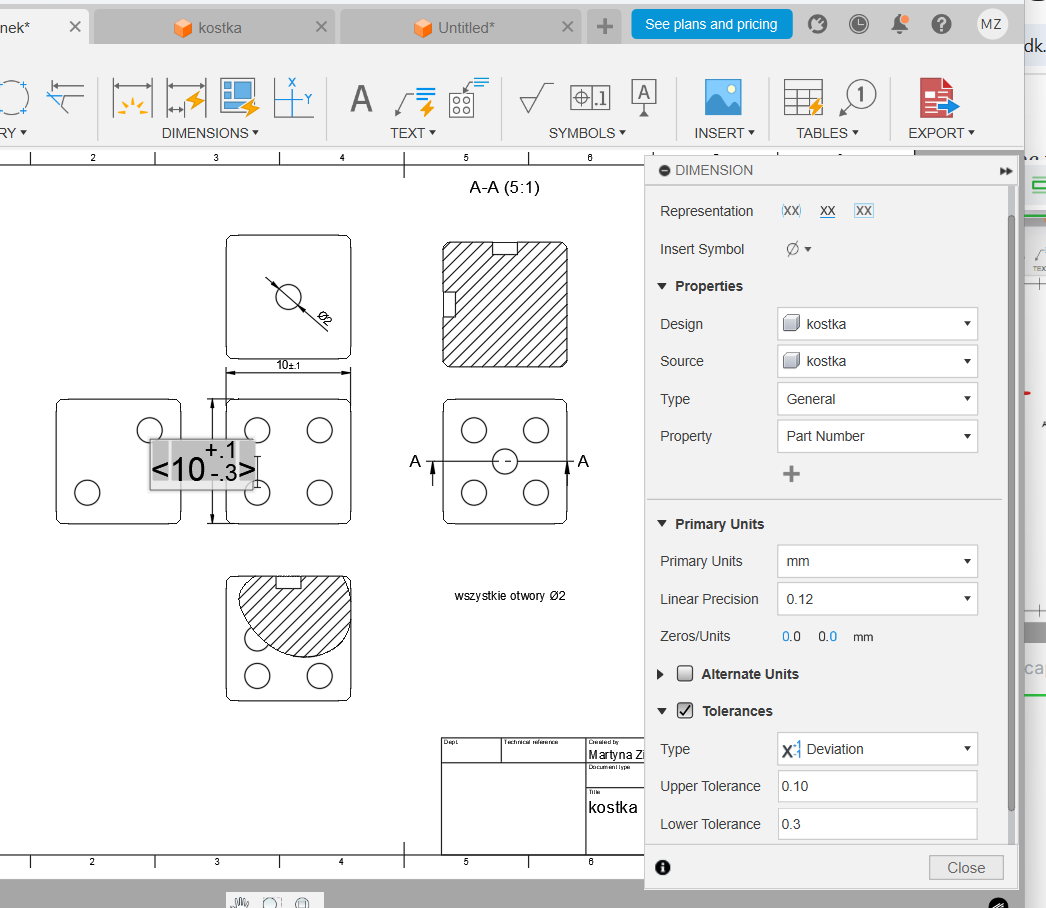

tolerancja:

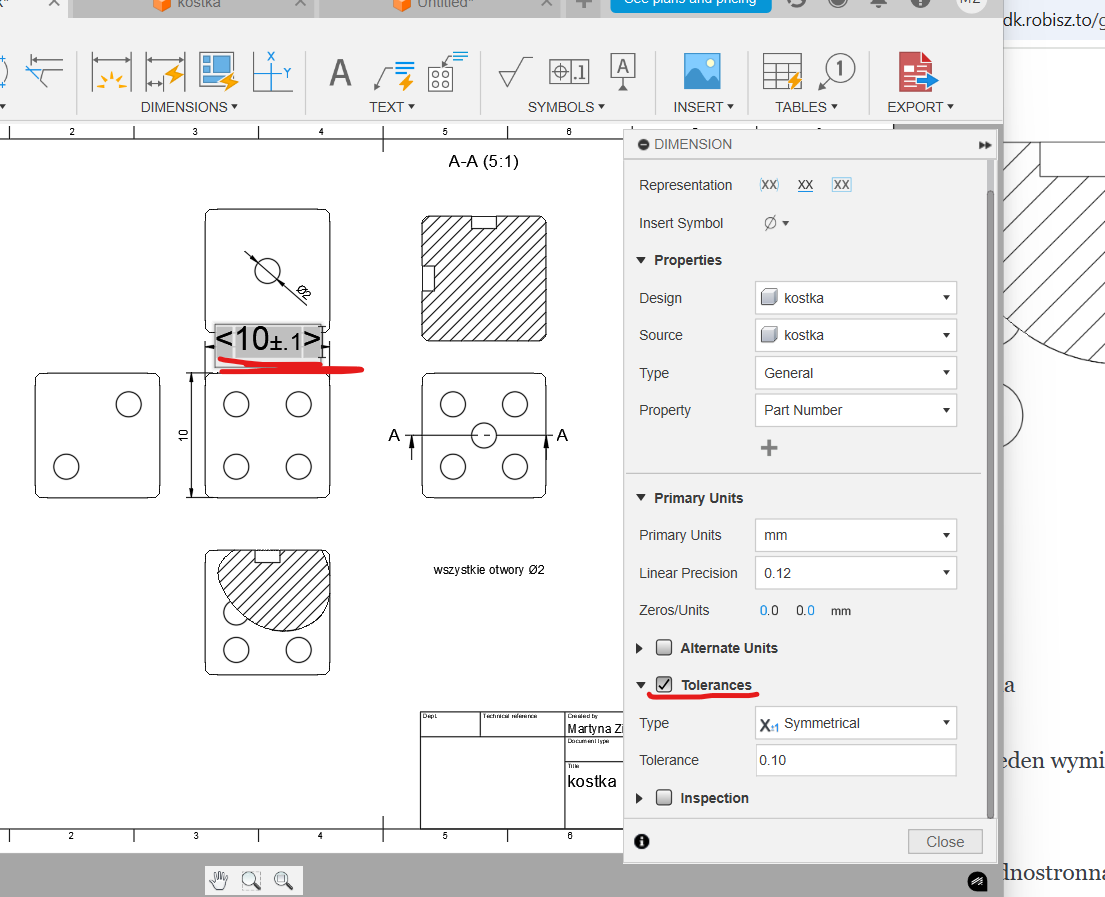

+/- - symetryczna

jednostronna - jeden wymiar jest 0, tolerancja tylko w jedną strone

asymetryczna jednostronna i dwustronna

dodajemy klikając na wymiar

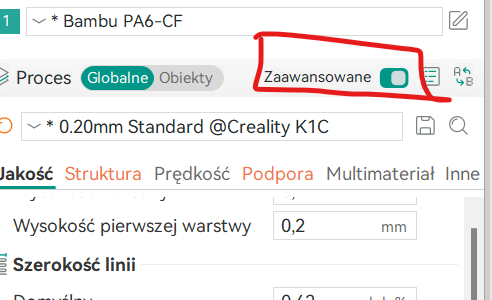

Orca slicer- funkcje advanced

możemy ustawiać stół, dyszę, offset stołu itp

extruder - ustawienia średnicy dyszy

rektrakcja - by nie nitkował się filament między elementami

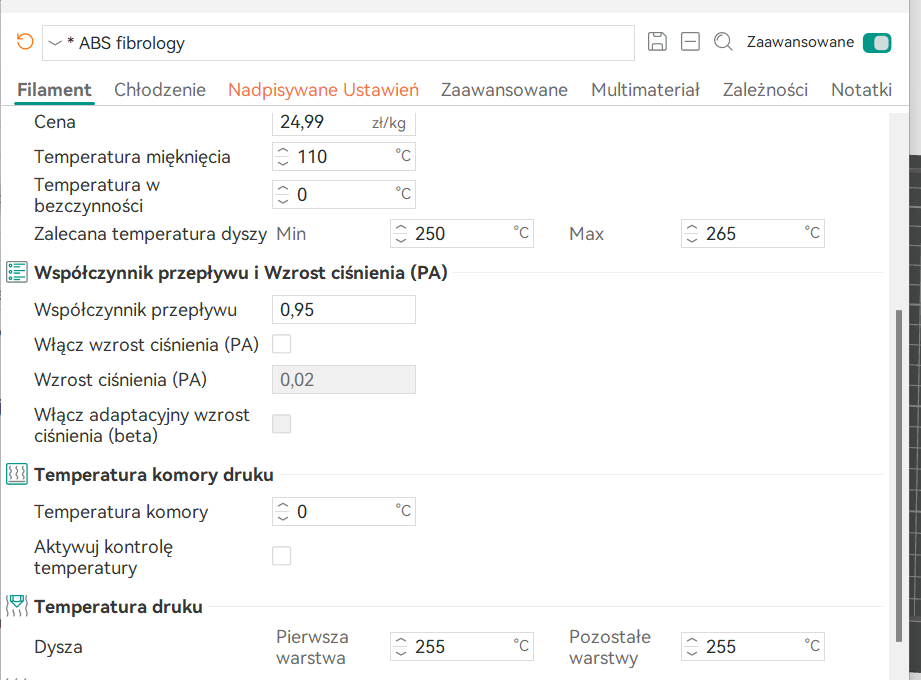

wspólczynnik przepływu - flow ration- reguluje przepływ materiału

ironing - wygładzenie, mały przepływ i precyzyjne warstwy - wydłuża czas drukowania

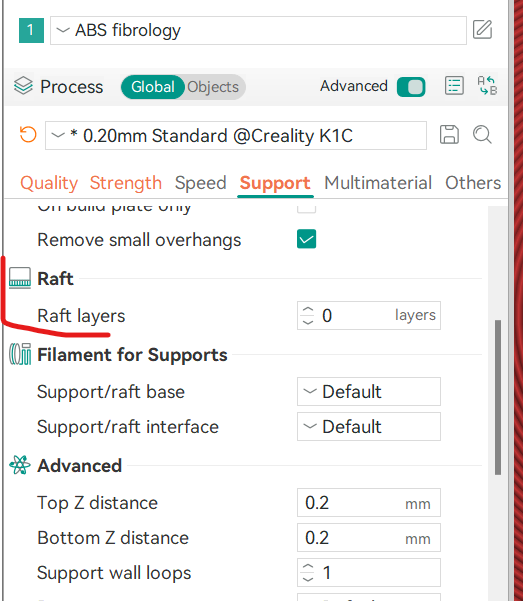

raft-tratwa, warstwa pod całym wydrukiem, do oderwania - gdy mamy np krzywy stół - możemy skompensować wysokość
