Druk 3d zajęcia stacjonarne 1

Filament - sposób/forma podania materiału do druku.

Na szpuli nawinięty "przewód" z tworzywa sztucznego.

Potem trafia filament do czujnika sprawdzającego czy filament jest. Czujnik końca filamentu. Funkcja ochronną przed drukowaniem na pusto.

Rurka z teflonu, bo nie przywiera i jest odporny na temperaturę.

Rurka jest długa, bo ramię się rusza i musi być zakres ruchu.

Karetka > radełko napędzane silnikiem krokowym (koło zębate, które przesuwa filament) + łożysko, do którego filament jest przyciskany. Radełko wprowadza filament w ruch, podaje odpowiednią ilość filamentu w określonym czasie.

Potem jest blok grzejny - radiator, blok grzejny (termistor (termometr) i grzałka) i dysza 0.4mm

Co zapycha dyszę:

• Słabej jakości filament
• Zanieczyszczenia mechaniczne
• Wilgotny (rzadko powoduje zapychanie), ale filament może się kruszyć.

Dysza porusza się zazwyczaj w osiach x i y

Stół w osi z

Konstrukcja zamknięta - stabilna temperatura, mniej zanieczyszczeń.

Nadmuch do szybkiego studzenia materiału za dyszą. Nie w każdej drukarce i nie dla każdego materiału się stosuje.

Grzany stół

Pokrywa górna - zdejmujemy przy drukowanych w niższych temperaturach

Egzamin praktyczny!

Sprawdzamy czy na stole coś się znajduje.

Sprawdzamy czy wajcha zamknięcia radełka jest przełączona na kłódeczkę.

Dotknąć ekran żeby sprawdzić czy maszyna nie jest jest uruchomiona.

Nie przesuwamy ręcznie karetki.

Włączamy przełącznik z tyłu. Logo się ładuje.

Retrakcja - wycofanie filamentu.

Ekstrakcja - załadowanie filamentu. Zwróć uwagę, czy jest wystarczająco dużo filamentu.

Wgrywamy plik.

Przemywamy stół

Włączamy druk.

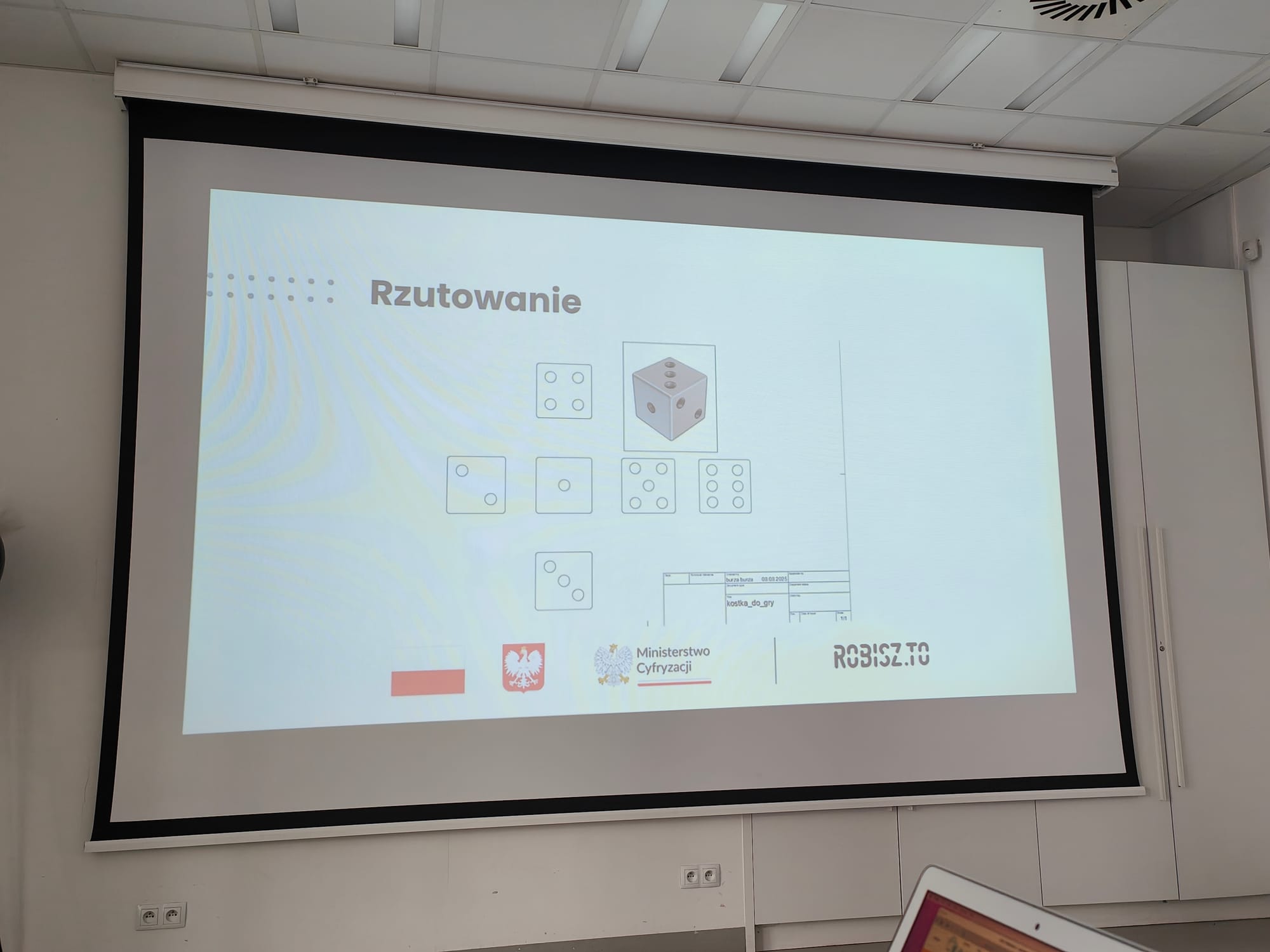

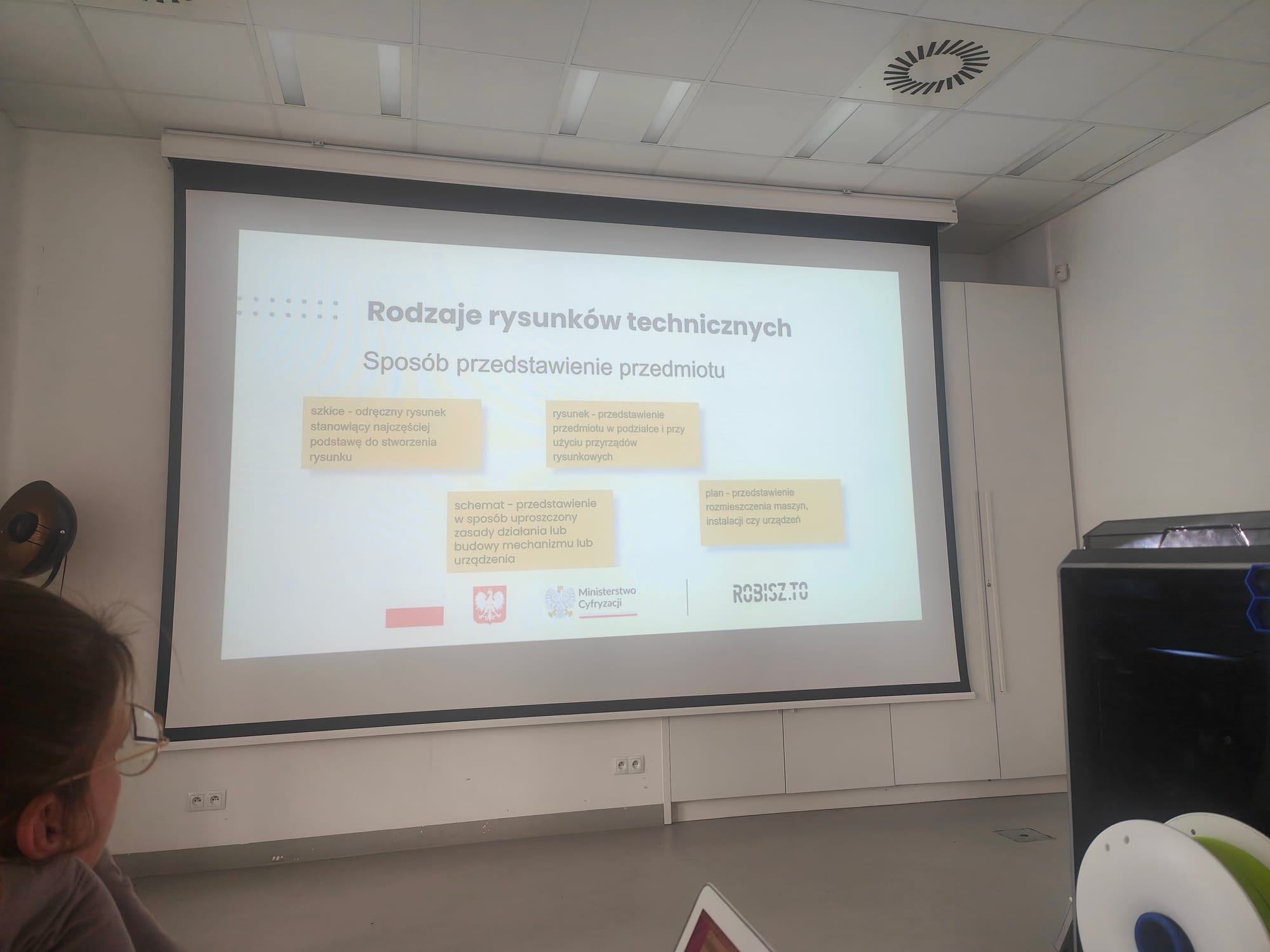

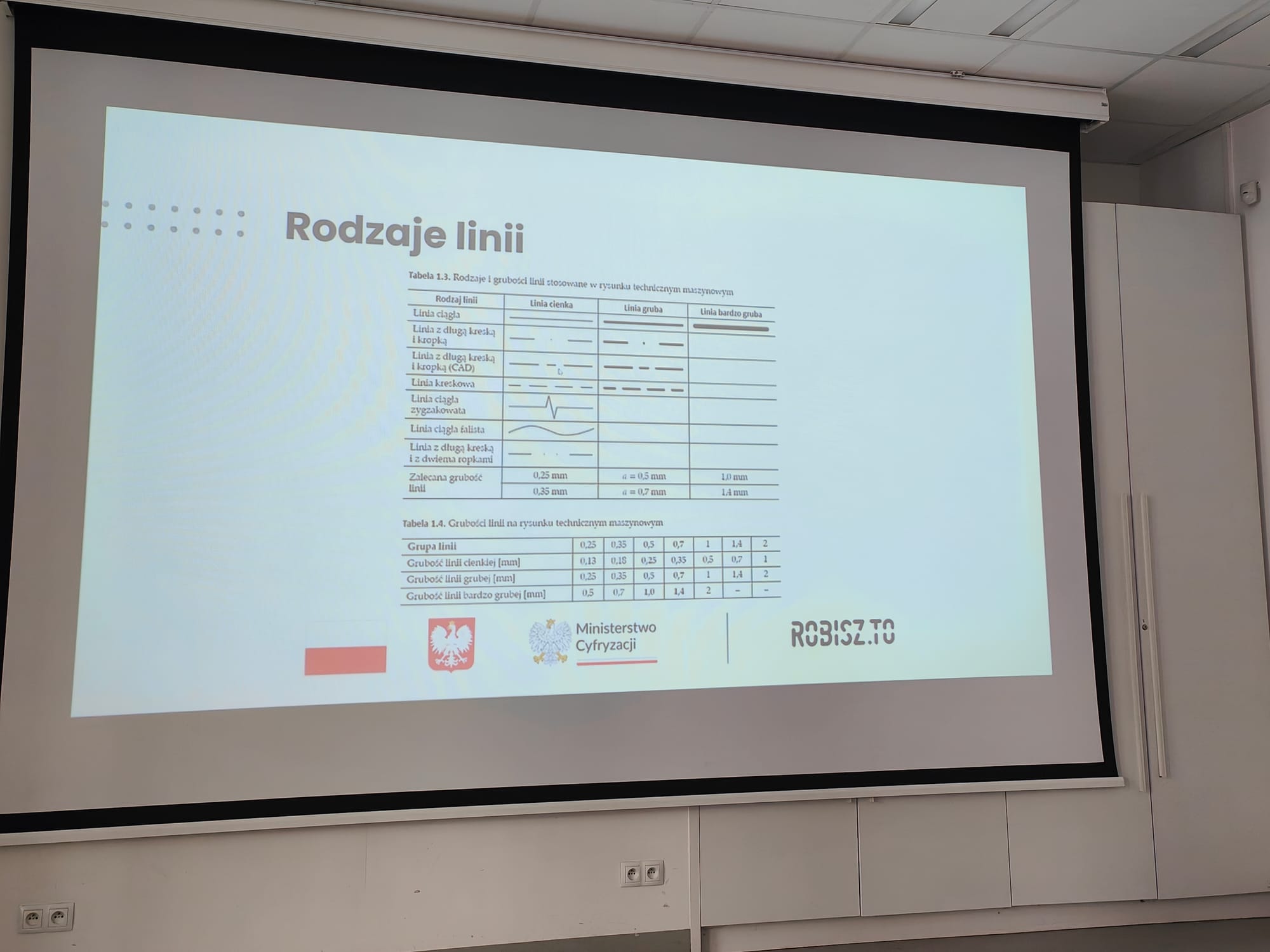

Dokumentacja techniczna

Reprap

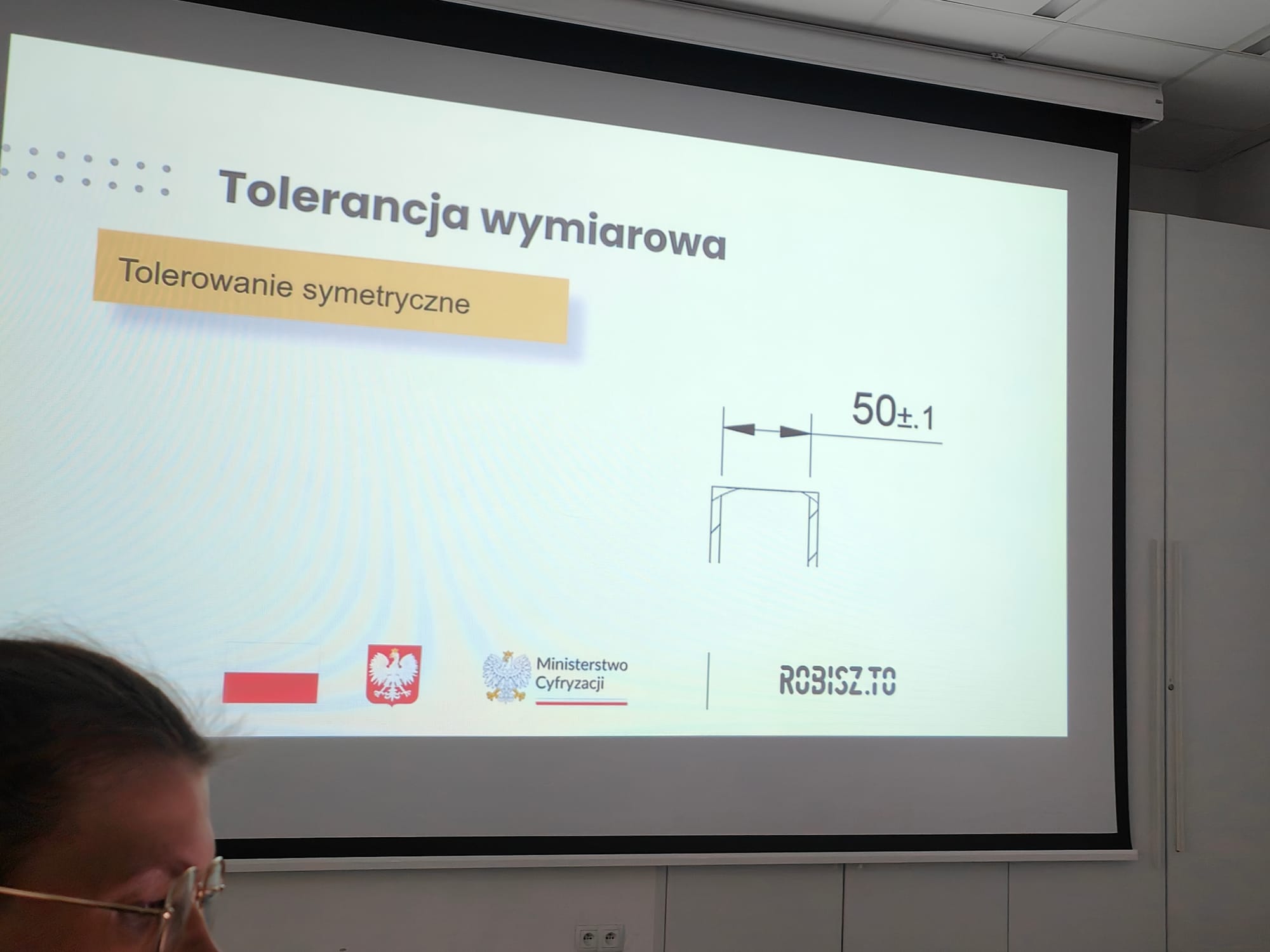

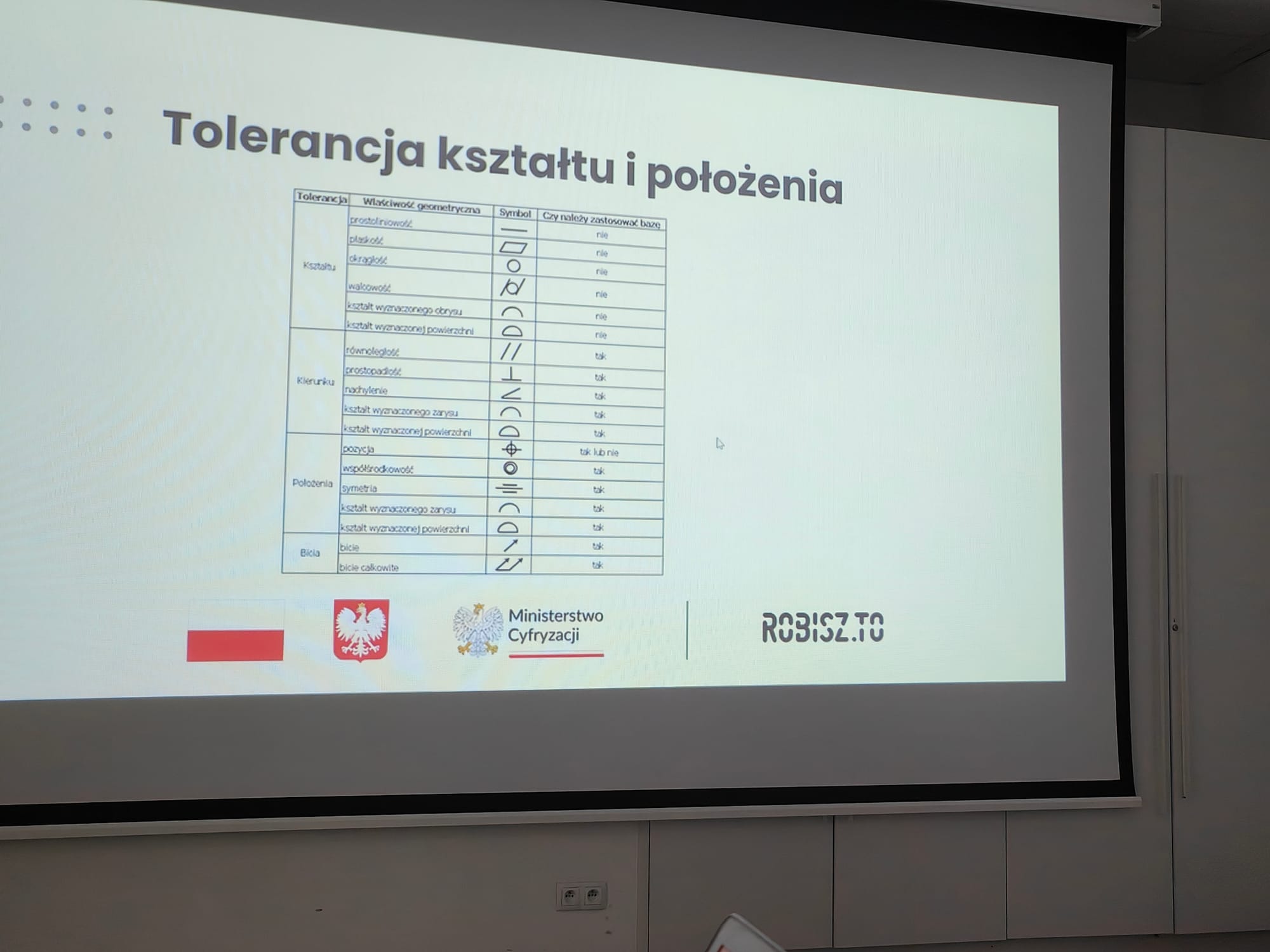

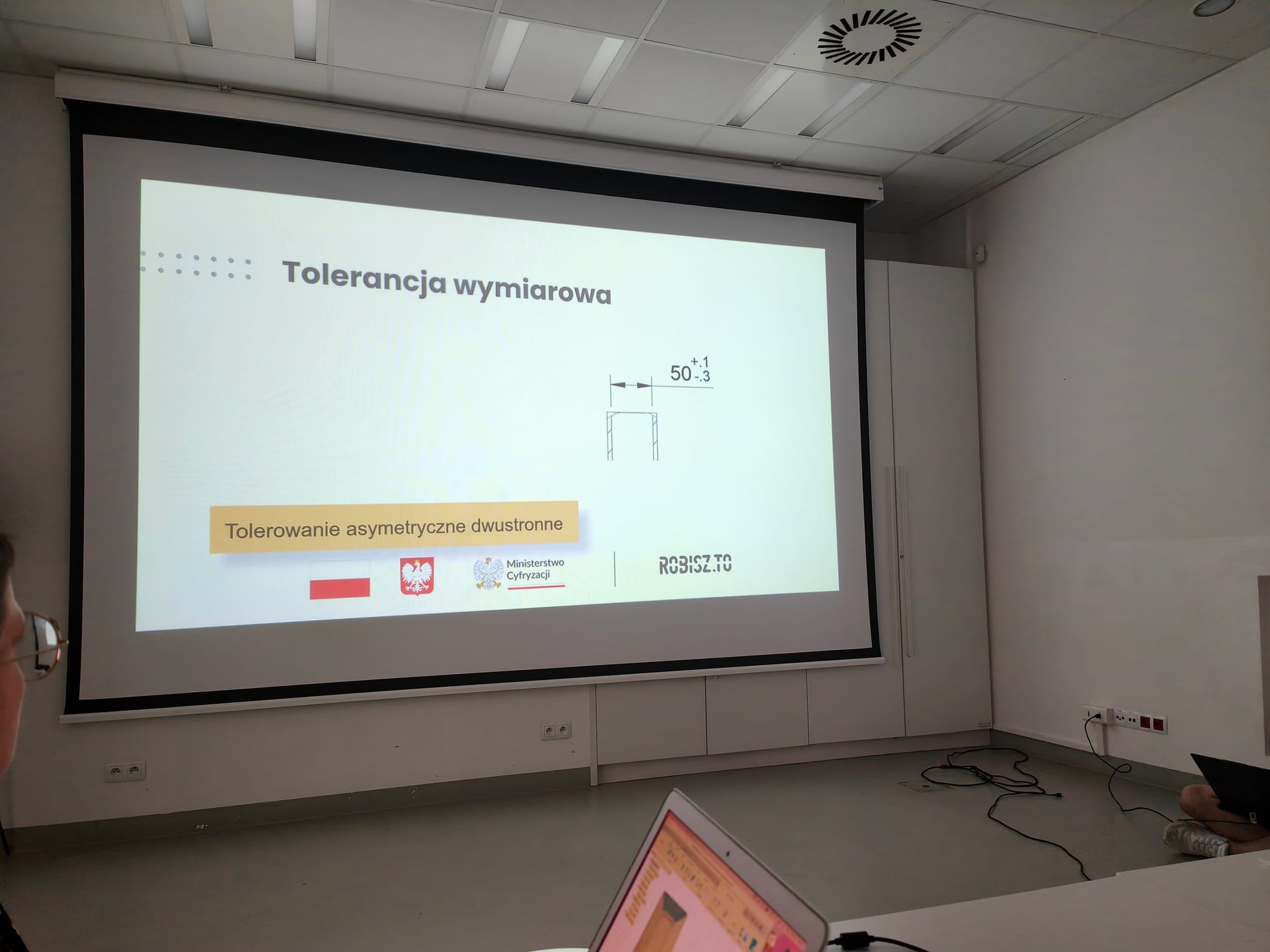

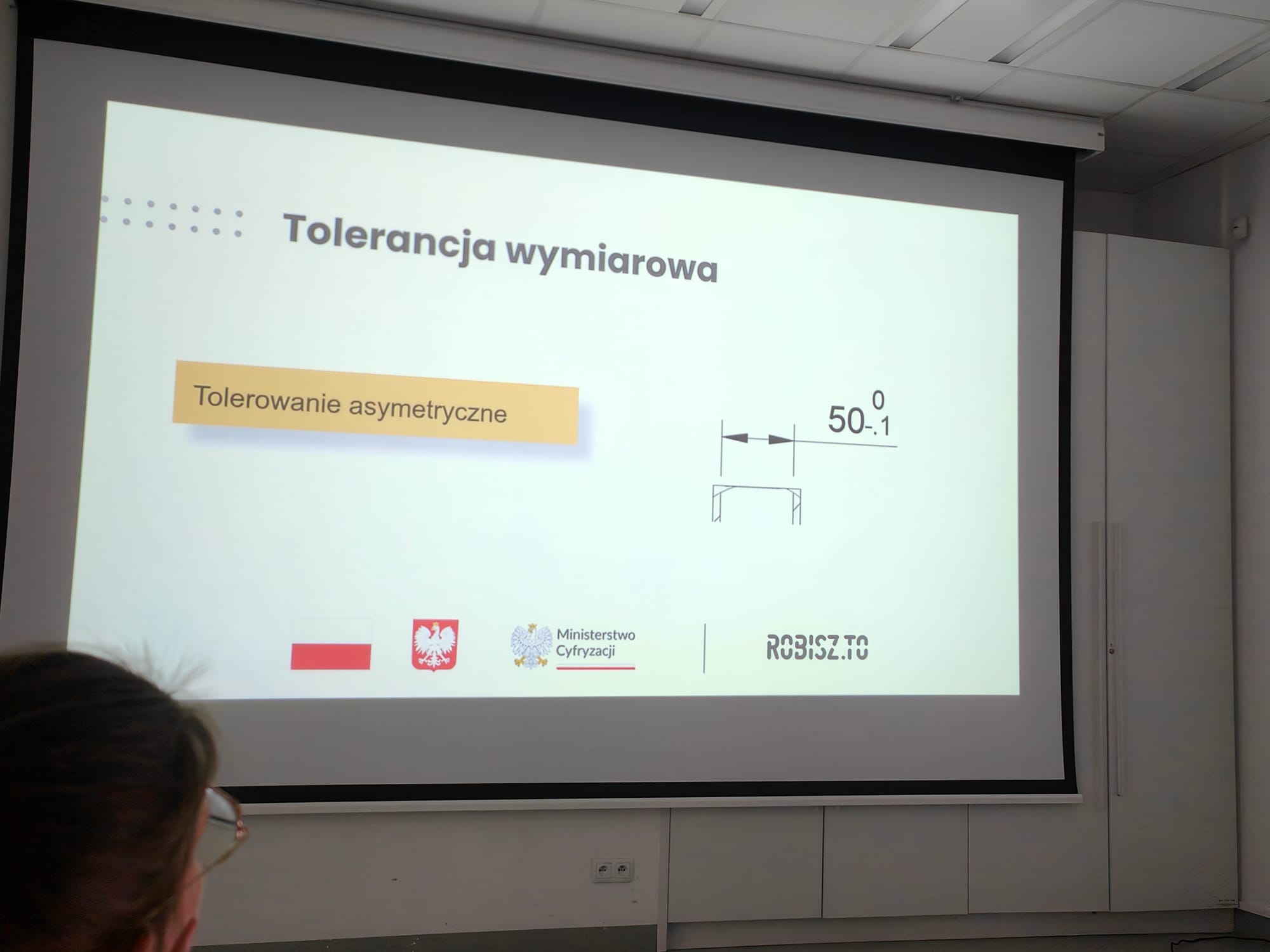

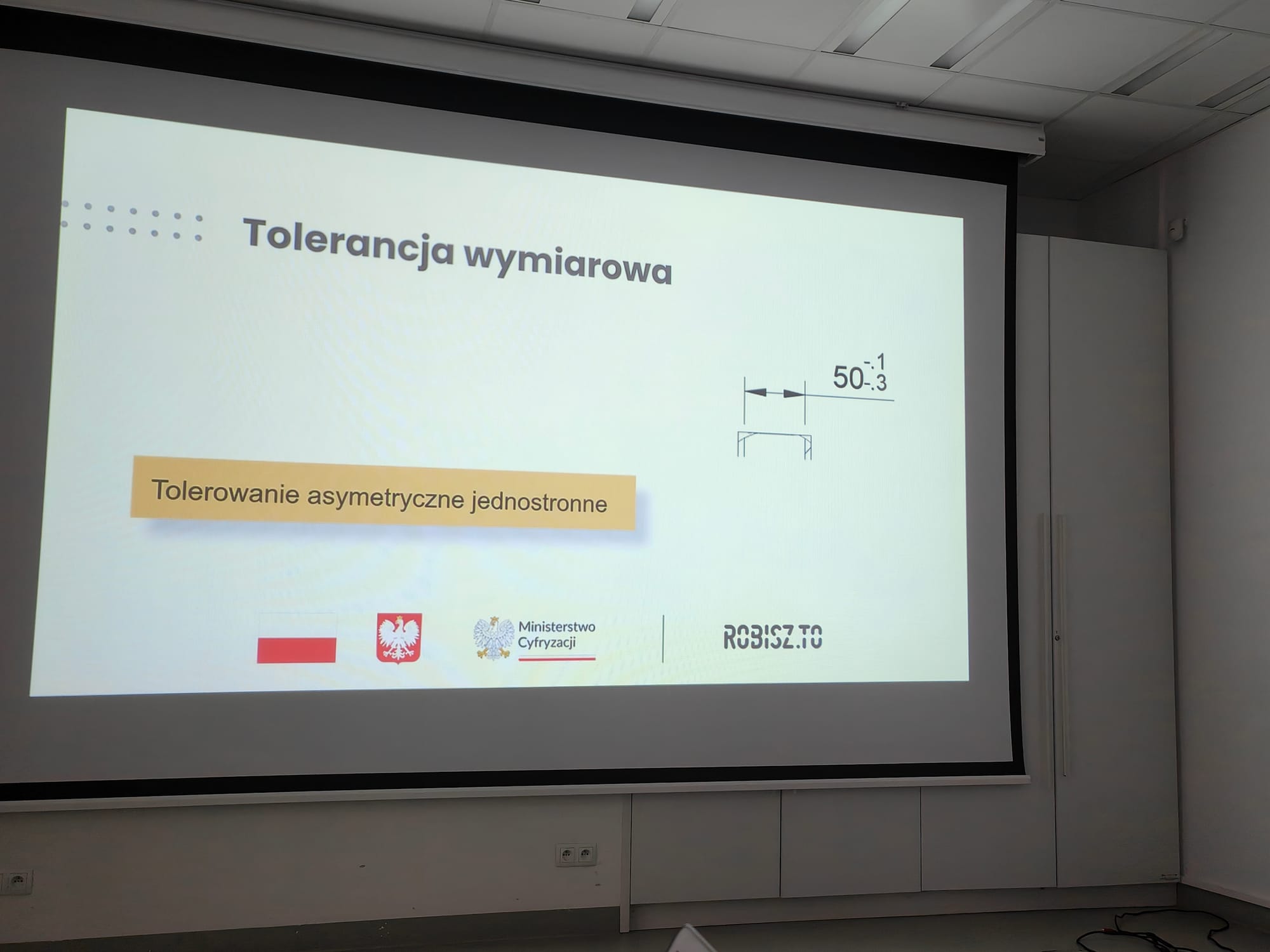

Tolerancja warsztatowa - nawet jak nie ma na rysunku.

"Rysunek maszynowy" Dobrzański
