TINKERCAD, Z-SUITE, FDM/FFF
kod do zajęć Classroom dngz2m6
wiki.robisz.to

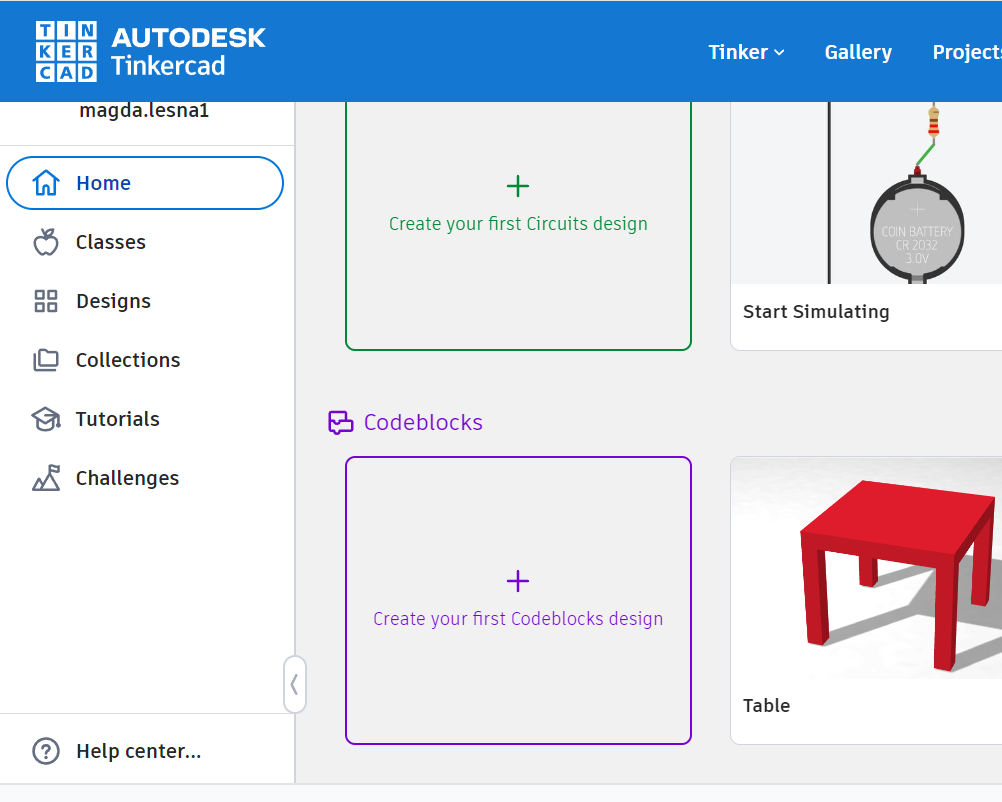

autodesk, tinkercad (darmowy program do projektowania 3D)

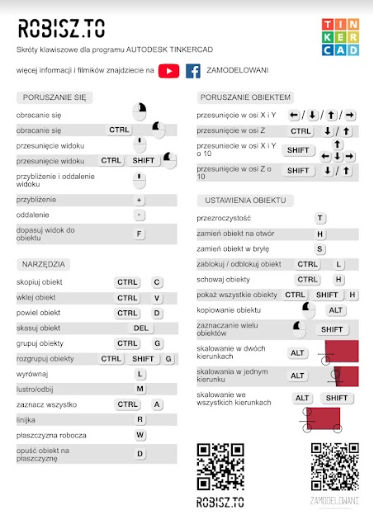

Shift+windows+S - screen z wobrębnianiem
TINKER - tworzyć, twórca, majsterkować
CAD - projektowanie wspomagane komputerowo
tinkercad - wymiary podawane w mm
scalanie elementów - shift+klikanie w odpowiednie kształty

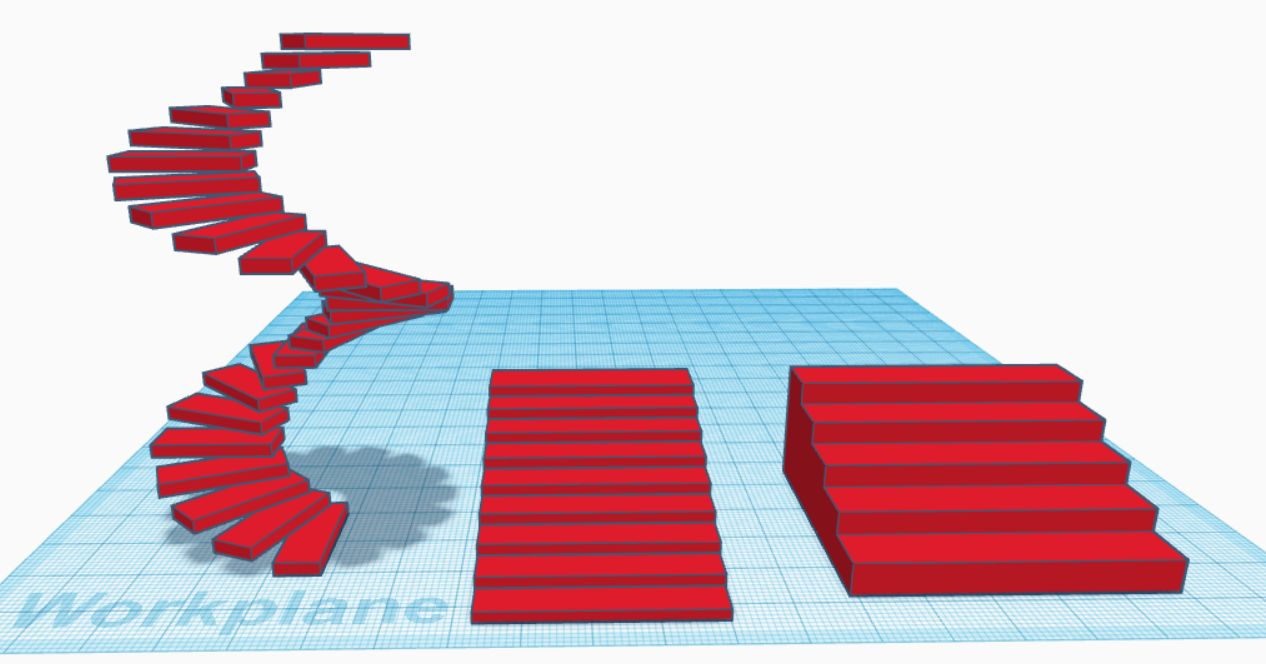

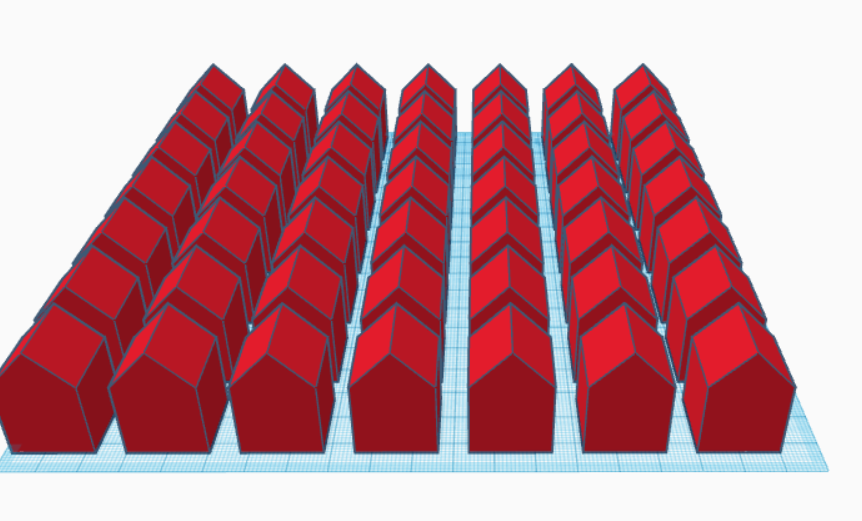

Opcja Powiel i powtórz w lewym górnym rogu (CTR+D) - (działa szybciej niż kopiuj-wklej) zaznaczam elementy i strzałkami przesuwam tyle ile chce przesunąć i klikam powiel i powtórz
Shift + strzałka do góry - podnoszenie elementu ponad płaszczyznę

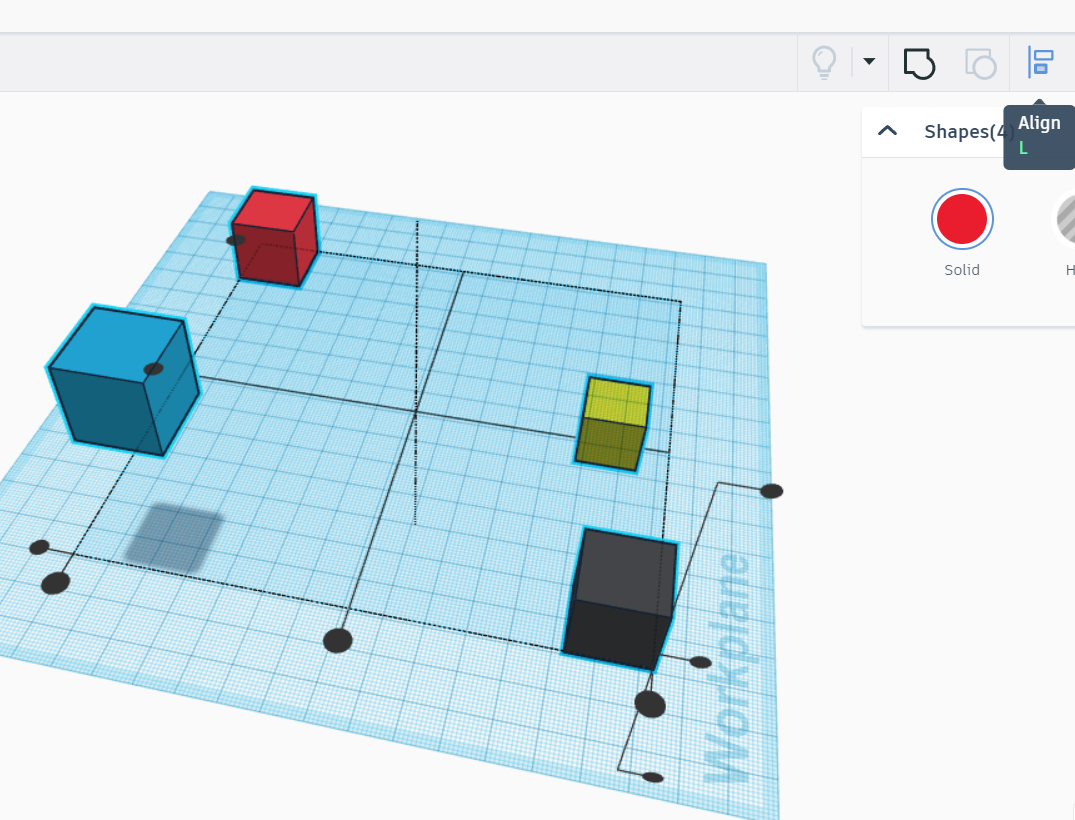

Align - wyrównaj

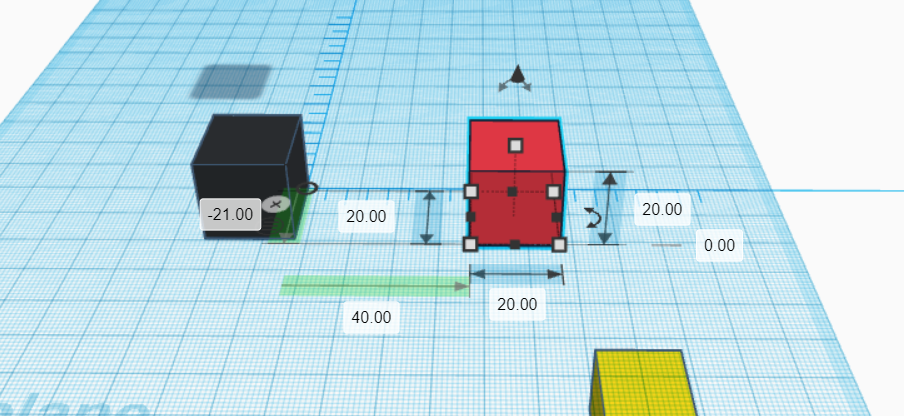

Linijka w projekcie ułatwia precyzyjniejsze ocenianie odległości jednych elementów od drugich

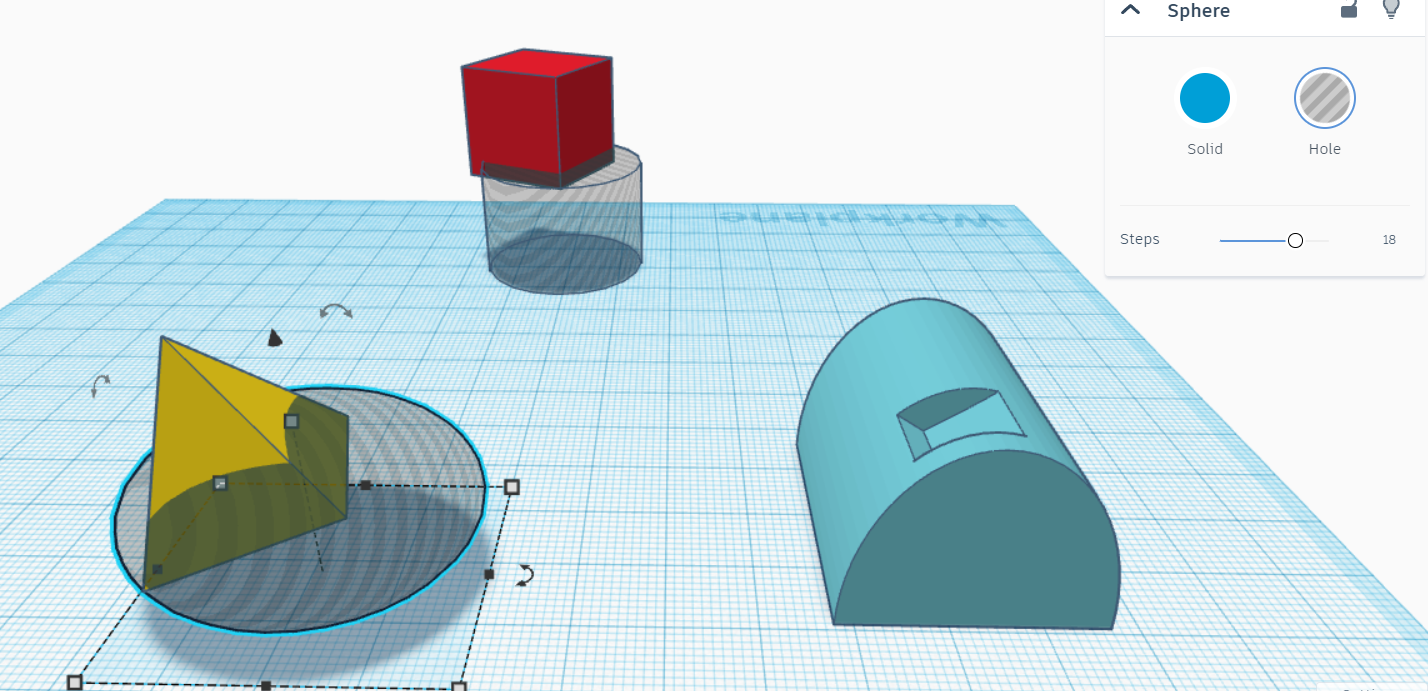

Jeśli chcemy wyciąć otwór w bryle, musimy połączyć bryły tak żeby były ze sobą połączone. Jedną z brył musimy zrobić nie solid tylko hole. i na końcu zgrupować, wtedy część paskowana będzie "zjedzona".
Jeśli klikne 2 razy to wtedy moge jeszcze edytować obiekt "zjedzony".

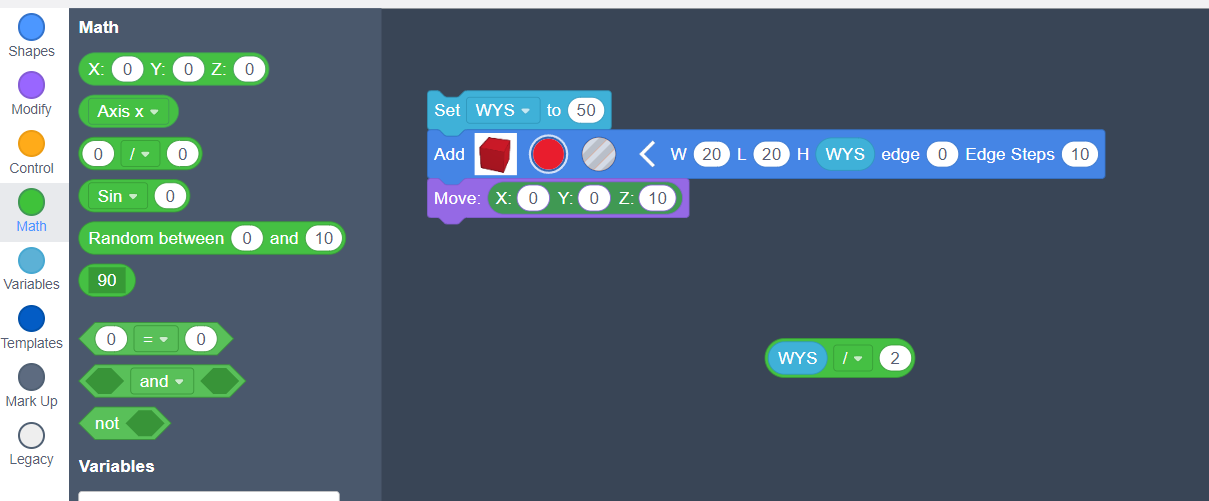

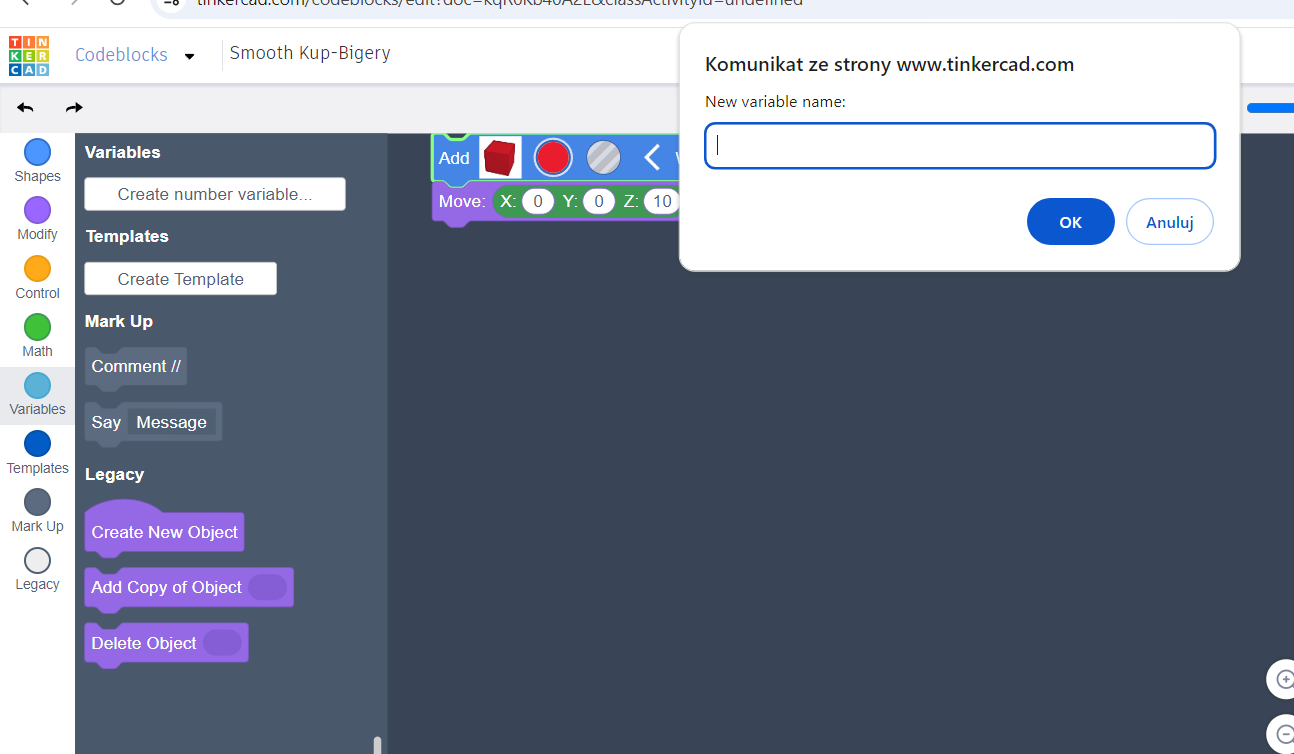

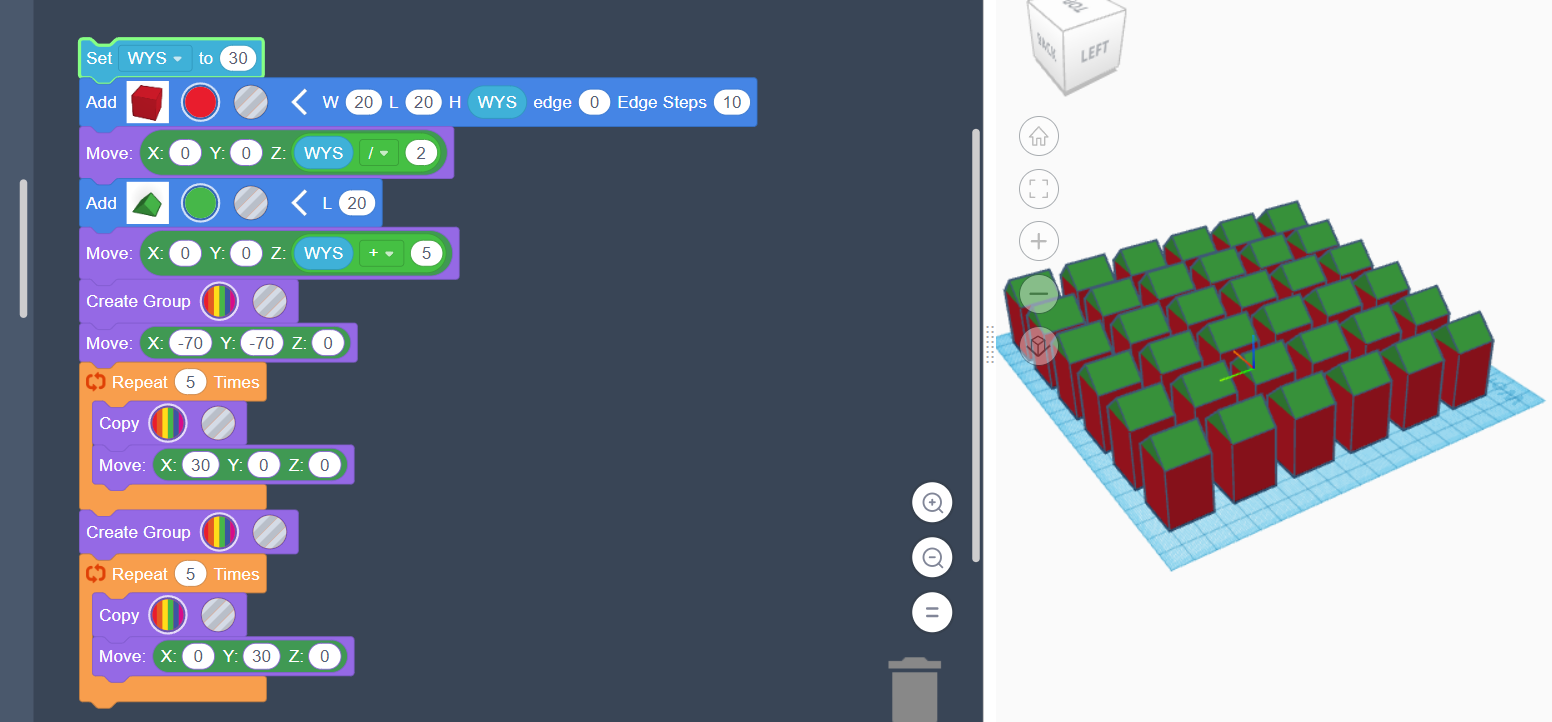

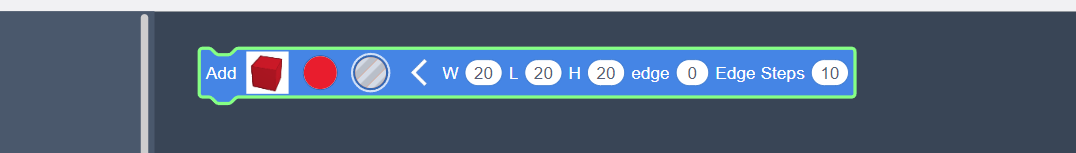

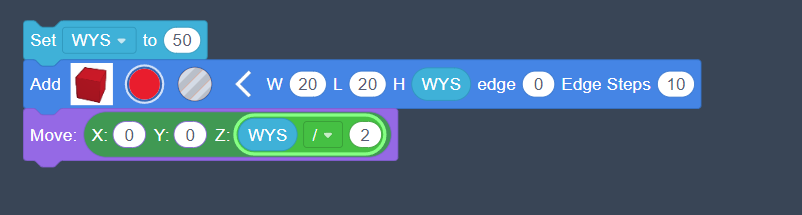

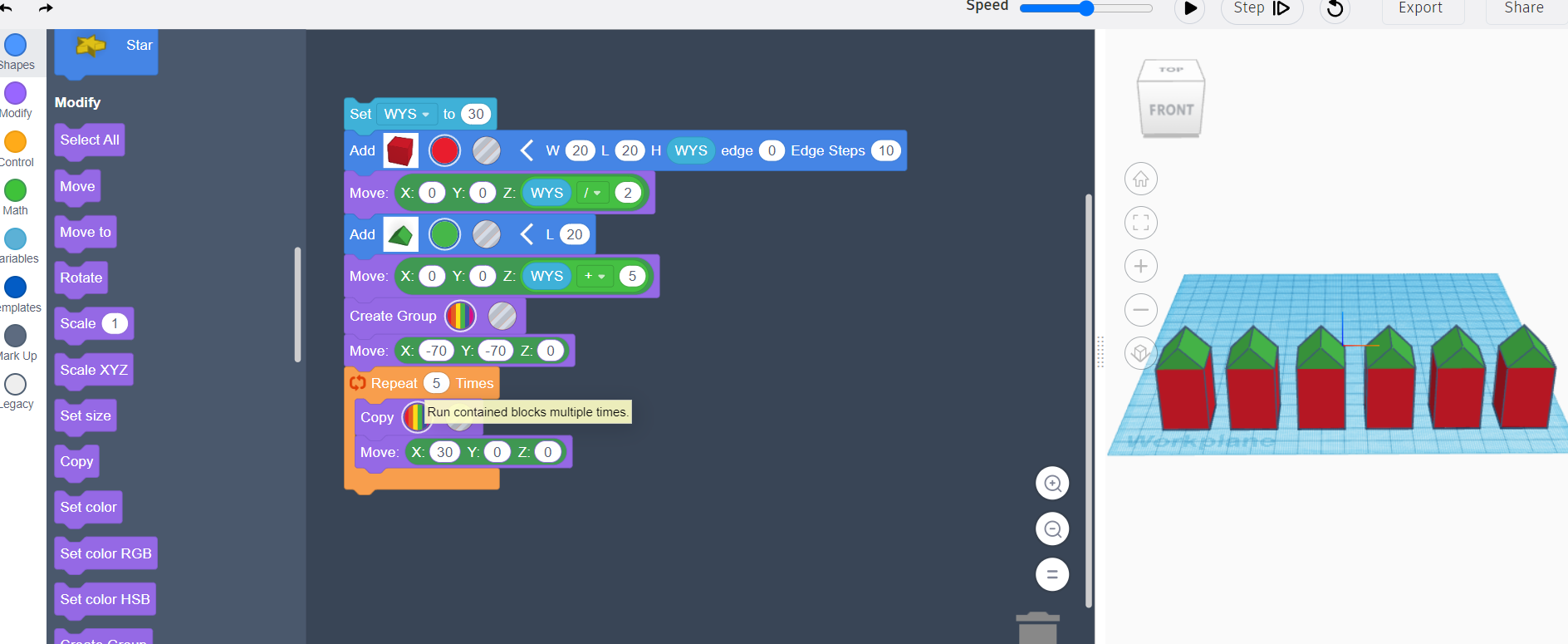

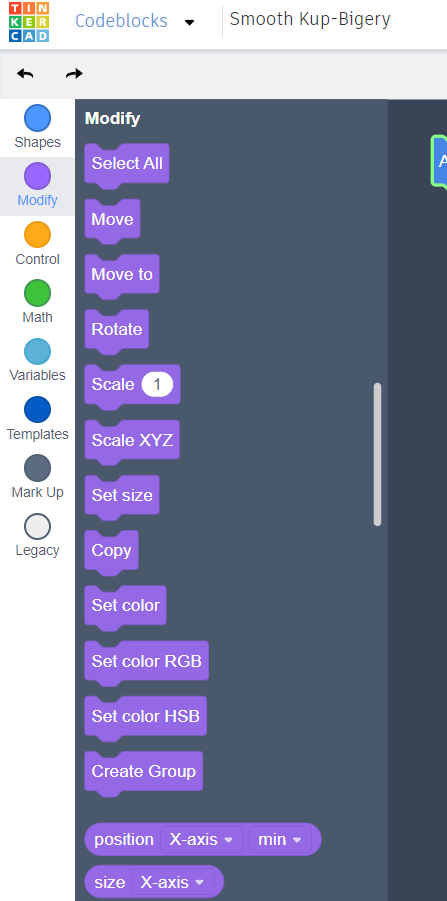

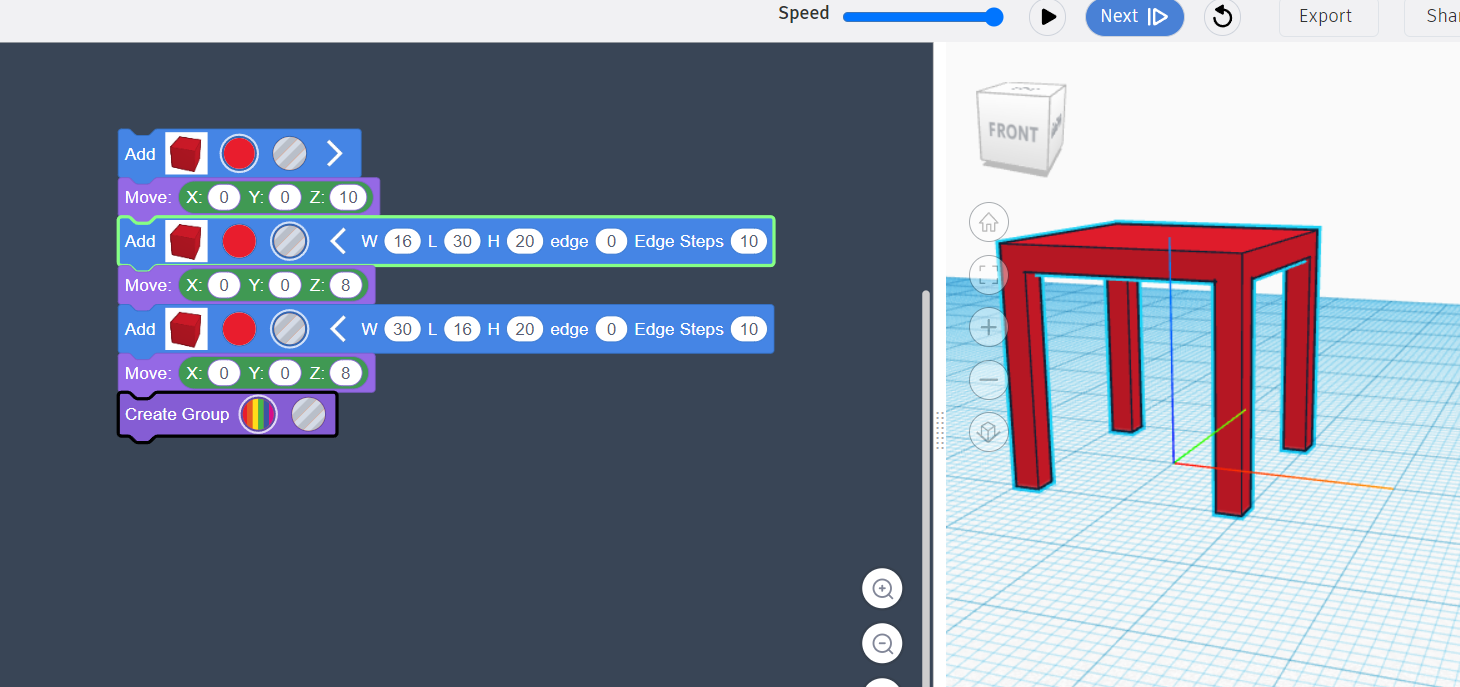

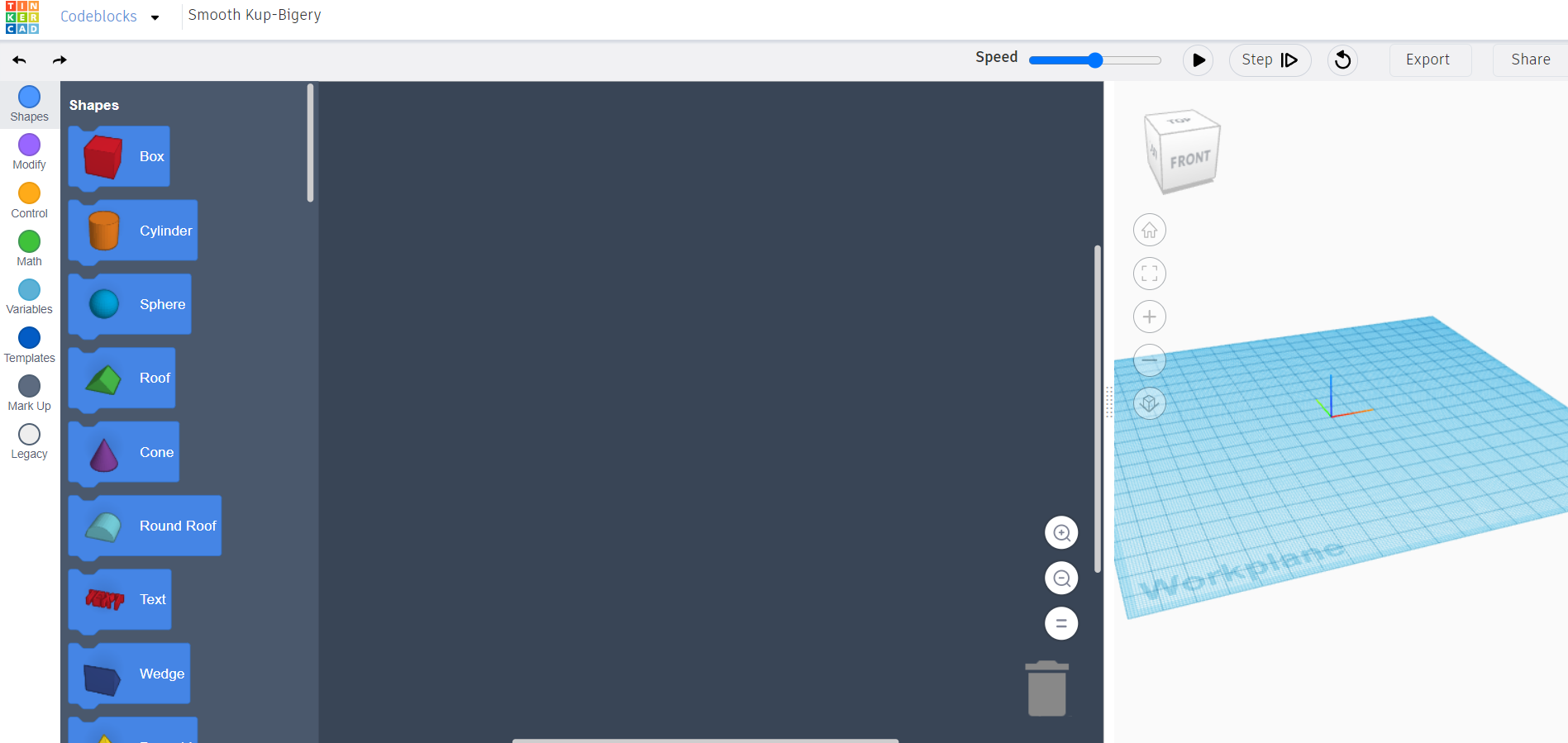

TINKERCAR - CODEBLOCKS (projektowanie parametryczne)
Mamy dwie płaszczyzny robocze
DRUK 3D
- podpory nie zawsze są potrzebne, do 45 stopni drukarka wydrukuje i podpory nie są potrzebne
- uniwersalny język dla drukarek i maszyn CNC to jest GKOD (bo gkod podaje maszynie konkretne współrzędne)
- Makerbot - thingiverse , yeggi - strony z darmowymi projektami do druku
- drukarki FFF/FDM - omówienie budowy drukarki
- przed rozpoczęciem druku oczyszczamy stół, odtłuszczamy go (Ipa - wysokoprocentowy alkohol), zamykamy drzwiczki
- polimerów nie powinno wystawiać się na światło UV i powinny być odpowiednio zapakowane bo się niszczą i dostaje się kurz
Z-SUITE (obsługa tego programu jest na robisz.to.wiki)
Staramy się nie ustawiać projektu na 5 płytkach na stole drukarki

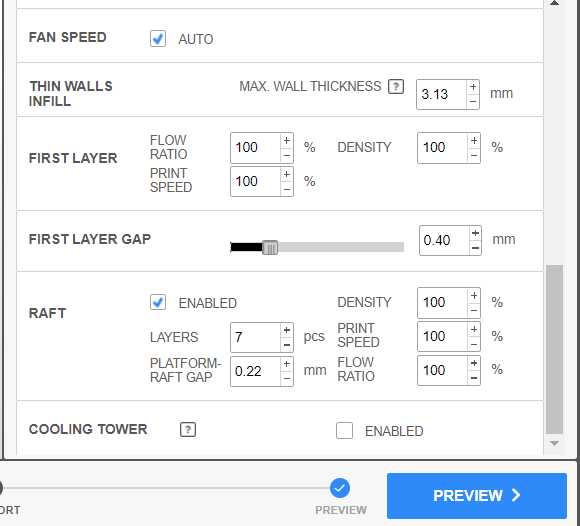

zmieniamy temperature, zaznaczamy LITE i w rubryczce FIRS LAYER GAP dokładamy 0,1 (jak było 0,3, to ma być 0,4mm)
Na koniec projekt zapisujemy 2 razy, poprzez export file i poprzez File - save as

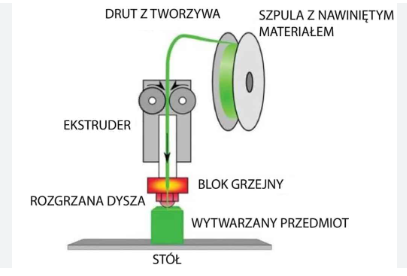

BUDOWA DRUKARKI FDM/FFF
FDM - Fused Deposition Modeling -modelowanie osadzania stopionego
FFF - Fused Filament Fabrication - produkowanie modeli z roztopionych włókien
- filament 1,75mm - termoplastyczne tworzywo sztuczne wykorzystywane do druku 3D
- ekstruder - wytłacza filament
- grzałka
- czujnik temperatury
- dysza (0,4mm) -znajduje się na głowicy, przez dyszę nagrzany filament jest drukowany na platformie
- radełko - do odcinania materiału
- karetka - część z głowicą, porusza się w osiach X i Y
- stół - porusza się w osi Z, na nim wytwarza się przedmiot, stół podczas druku również się nagrzewa, żeby nie powstawała różnica temperatur i żeby model się nie giął
- ścianki boczne drukarki - pozwalają na trzymanie odpowiedniej temperatury w środku drukarki i nie dostawaniu się chłodnego powietrza z zewnatrz. zmiany temperatury mogą doprowadzić do kurczenie się materiału, zwijania lub pękania
ZMIANA FILAMENTU
KALIBRACJA
