Dzień 1 Adrianna
D1 Rodzaje grafiki
Grafika wektorowa
Oparta na przeliczeniu matematycznym, więc skalowana bez pixeli, każda maszyna odczyta,
Grafika rastrowa np. jpg
png - zapisanie logo bez tła
tiff- dużo warstw
Inscape wektoryzuje bitmapę

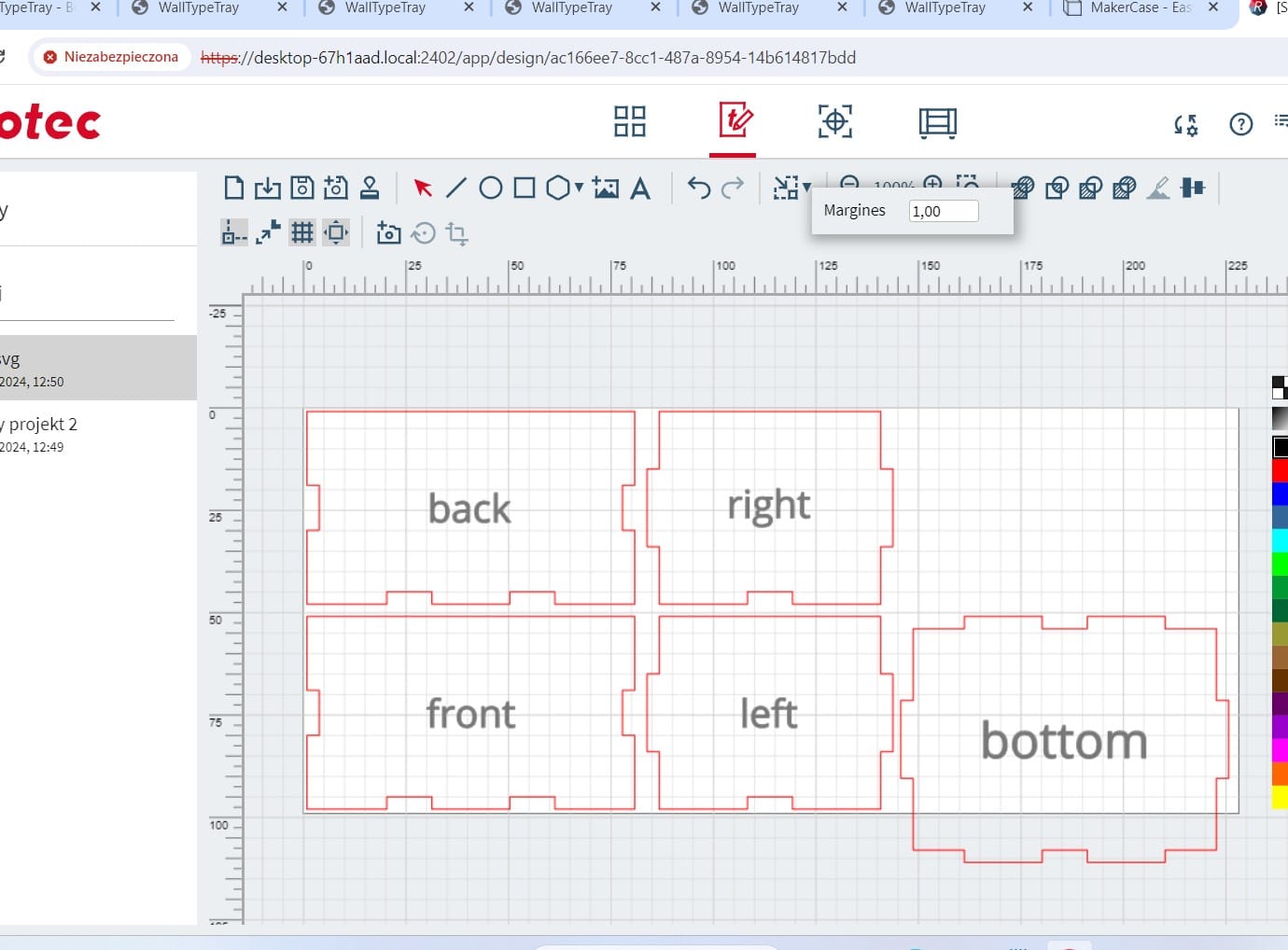

MAKERCASE - strona do pudełek; boxes.hackerspace-bamberg.de
MAKERCASE - strona do pudełek; boxes.hackerspace-bamberg.de
PLOTER LASEROWY

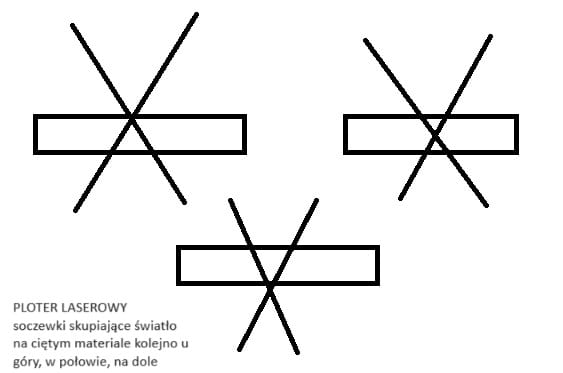

w zależności od rodzaju soczewki różni się przecięcie
soczewka skupiająca długą wiązkę tnie słabiej
mocniejsza wiązka tnie mniej dokładnie
do graweru skupiać światło u góry
do przecięcia - w połowie
Sprzęt:
RUIDA driver
Lightburn soft
ważną rzeczą jest tuba i jej moc
urobek czyli skrawki tciętego materiału leci w góre wiec trzeba na bieżąco czyścić soczewkę
kompresor 2-3 bar "czyści" brzegi, więc nie są osmolone
Materiał:
KERF - ile materiału "zjada" maszyna
przy planowaniu trzeba wziąć pod uwagę stratę materiału
sklejka do lasera nie może być wodoodporna np. z marketów,
podobnie plexi glass, a nie poliwęglan
bending pattern - wyginanie sklejki np. abażur z lampoy, gdy odpowiednio natniesz lub wyfrezujesz
MDF ma wysmolone brzegi
Derlin - polimer bardzo wytrzymały, ciąć na laserze, fajnie się frezuje
Gumy do pieczątki
Miękki kamień
Metal, ale trzeba nałożyć sprej
Papier, ale trzeba skalibrować i jest to skomplikowane przy cienkim papierze
Pianki (ostrożnie z rodzajem pianki polecana pianka eva)
Skóry
Szkło (na szkło warto położyć preparat, lub tip: mokry ręcznik papierowy)
Filc syntetyczny, nie naturalny
Czego nie tniemy: ABS -mega popularny polimer, FR4, Żywicy też nie tniemy, Teflon, poliuretan
kanał na youtube: robisz.to
przy dużej mocy się zużywa szybciej tuba
kolory w ploterze laserowym:
czerwony - cięcie na wylot
czarny - grawer wypełnieniowy, obszarowy
żółty - grawer liniowy
niebieski - cięcie z mostkami, albo kolejne cięcie
przejście - ile razy w tym miejscu będzie ciął
korekcja mocy - przy dużych prędkościach, trzeba zrobić korekcję mocy żeby dał większą moc na prostych liniach
LINK DO PLOTERA:
https://desktop-67h1aad.local:2402/app/manage
Obsługa plotera laserowego
- sprawdzić stan maszyny, czy coś jest w środku itp.
- przekręcamy i kluczyk i odpalamy
- włożyć sklejkę do środka
- ustawić ramię nad sklejkę
- nałożyć spadacz
- podnieść stół (oś x) tak by spadacz spadł, odłożyć spadacz na miejsce i zostawić stół w tej pozycji
- dostosowanie pliku do miejsca początkowego laseru [x] w programie
- import pliku
- wcisnąć play

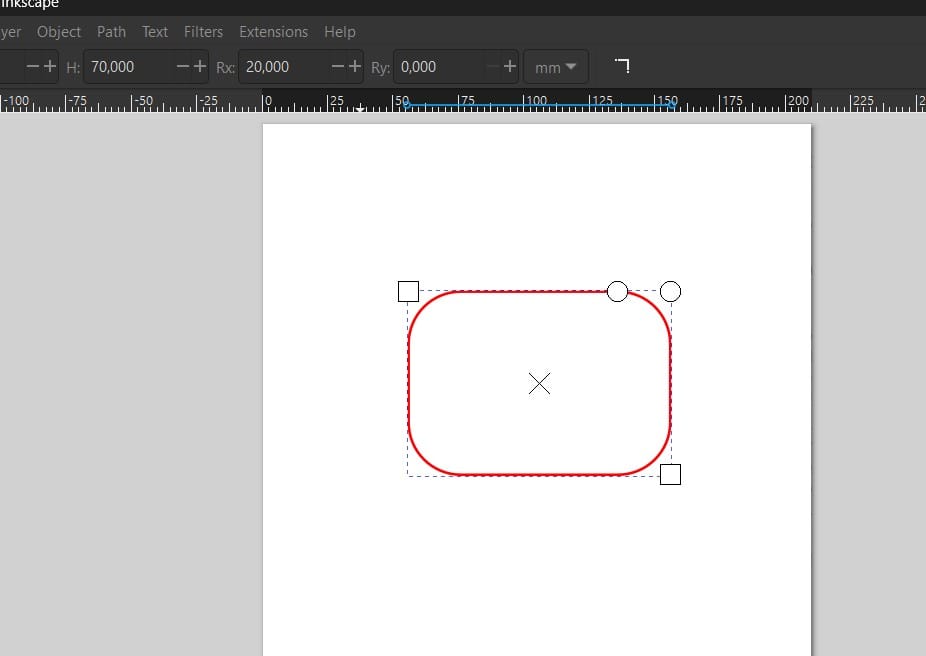

INKSCAPE
Ustawienia dokumentu - file properties, format, ważne żeby były to milimetry, a nie pixele,
use anialiasic - wygładzanie krawędzi, renderowanie, wyłączyć żeby szybciej działał program
Edit - preferences - autosave żeby się pliki nie usuwały
shift + scroll prawo lewo
control + scroll zoom
lewe klikniecie na kolor z palety zmienia wypełnieniem
lewe klikniecie + shift na kolor z palety zmienia kolor konturu
object -> fill and stroke
