Dzień 1 inkscape i laser

discord.gg aplikacja/strona w której można zadawać pytania i jest dużo informacji

WIKI robisz.to

grafika wektorowa

obraz zapisany matematycznie, oparty na osi x y

można ją skalować (rastrowa nie, bo są piksele)

mała wielkość pliku (rastrowa dużo więcej)

AI, PDF, EPS, SVG formaty grafiki wektorowej

garfika wektorowa to loga, naklejki, szkice, drobne rzeczy

rastrowa to zdjęcia, filmy, gry, rendery (wizualicja projektow 3d, nadanie światła struktury dla pliku)

mocap 3d wrzucamy coś do zdjęcia np projekt wizytówki, ulotki zdjęcie od góry np lapopa, kubka i sterty ulotek.

jpg, png, tiff, raw, BMP, GIF formaty grafiki rastrowej

Maszyny CNC

ploter laserowy

hafciarka cnc inkstitch rozszerzenie do opisania haftu - do hafciarek, za darmo

ploter tnący (brother) do naklejek, ażurowe kartki, nie zostawia opaleń tak jak ploter laserowy 1 noż do naklejek tak tnie do połowy, 2 mocno tnący kartki, 3 radełko do filcu

waterjet tnie wodą tnie metal, szkło, gruba linia zbierania materiału

aluminium spryskać sprayem i można ciąć po nim laserowym ploterem

KERF to ogólnie linia zbierania materiału

frezarka - grubość frezu

waterjet - grubość strumienia wody

laser - grubość wiązki (namniejsza wartość z klepsydry)

g-code język wykorzystywany do komunikacji z maszyną

inspiracje strony internetowe - zdjęcie tel.

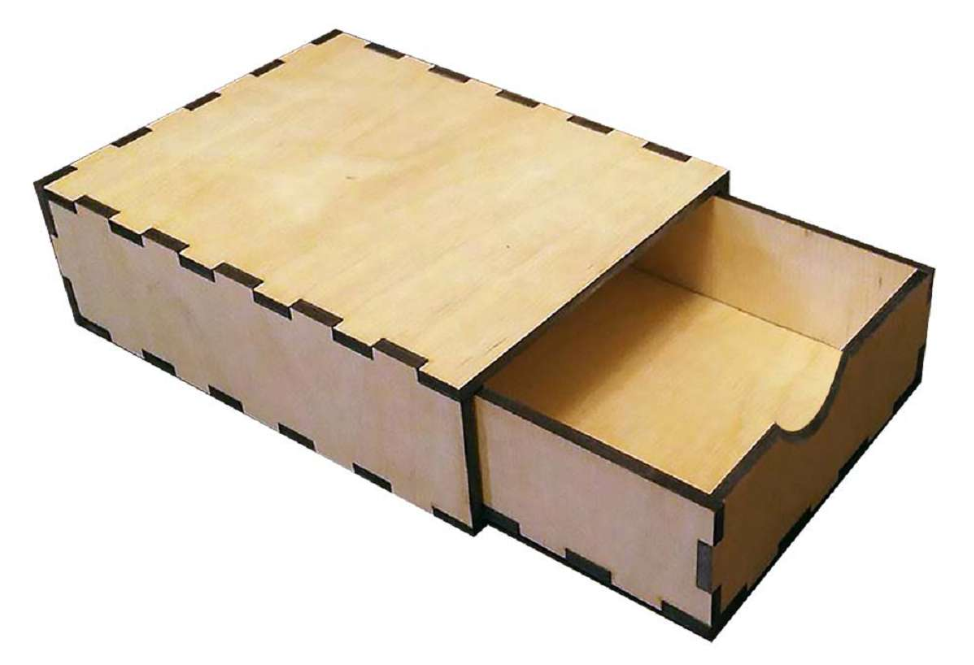

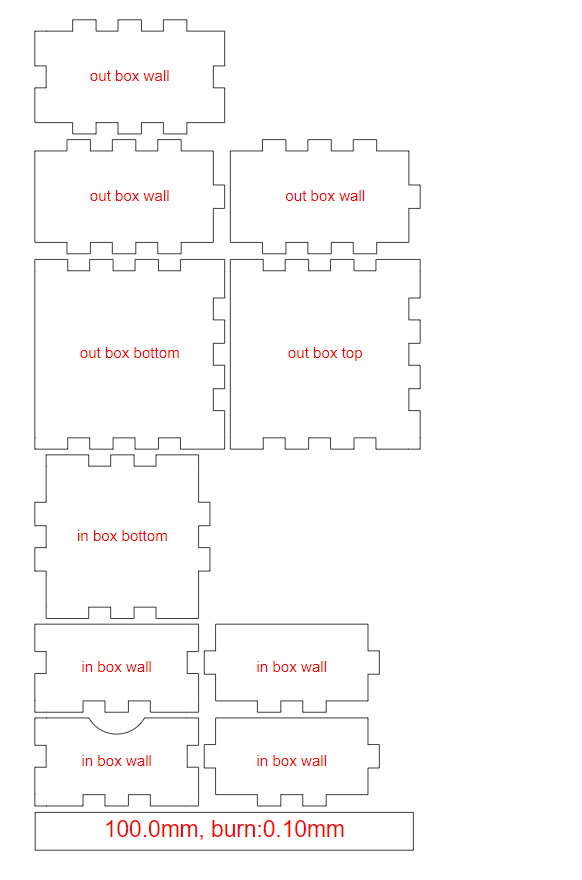

Tworzenie pudełka

boxes py pierwszy link https://boxes.hackerspace-bamberg.de/

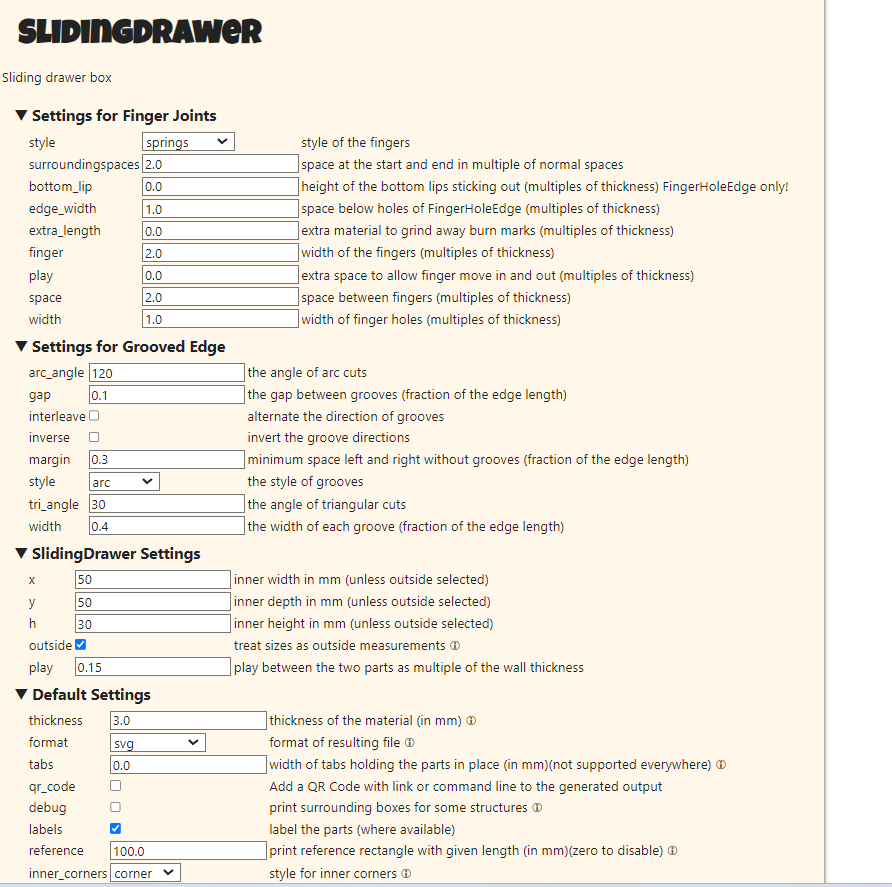

setting for finger (ząbki drewniane w pudełkach)

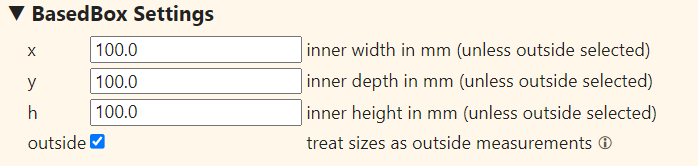

wymiary zewnątrze są zawsze zaznaczone, możne je odhaczyć

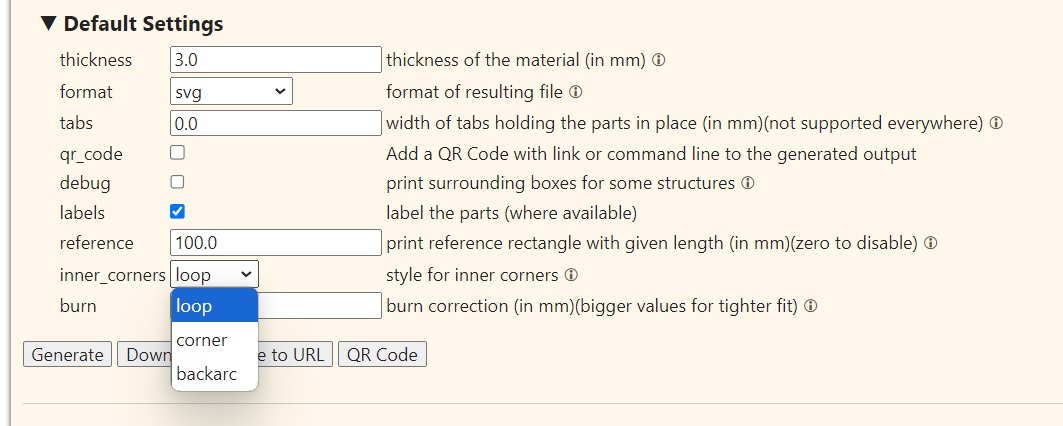

tabs - mostki, z których się wypycha elementy zestawy np modeli z malutkimi częściami. wycina się cały arkusz do wypchnięcia części nie spadają na stół roboczy

loop wycina z takim jakby wcięciem z takimi uszkami

corner wycina równo

backarc korekcja naszego zebrania

style - springs to takie jakby sprężynki, że to trzeba jakby ścisnąć i działa to na taki zacisk, lepiej wybrać opcję rectangular (to widać na rzucie takie pogrubione kreski)

plik jest zapisany jako .svg

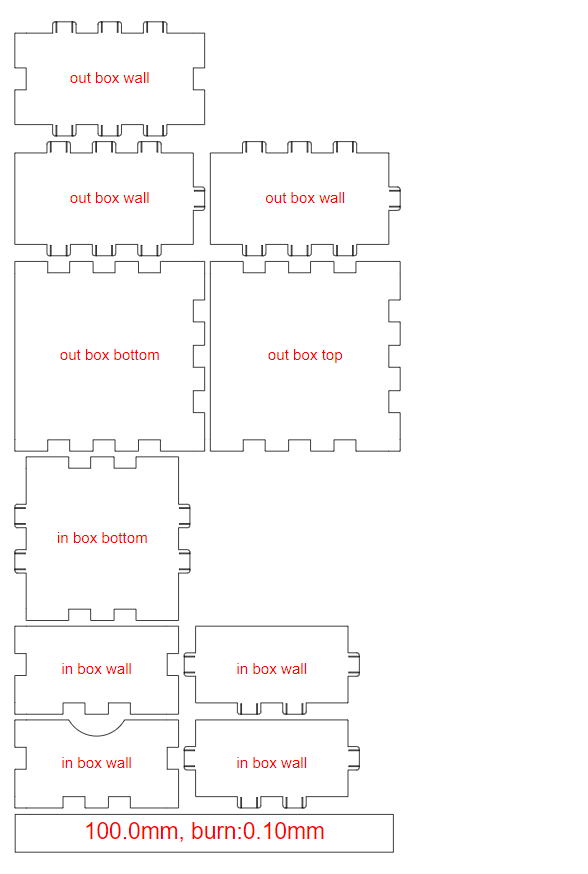

w sekcji labels wyłączamy jakby instrukcje(te czerwone napisy na projekcie), jeżeli tego nie wyłączymy wygraweruje nam napisy, można je też wyłączyć na etapie plotera laserowego, zeby nie drukował tego koloru.

DRUGI PROGRAM MAKER CASE jest mniej skomplikowany

maker case https://en.makercase.com/#/basicbox

TROTEC RUBY

klikając na plusik i to obok po prawej możemy wrzucić projekt

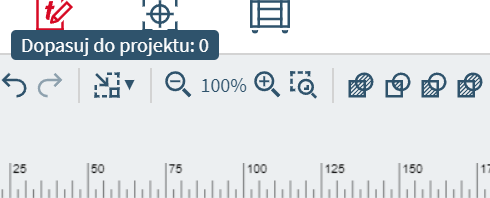

po wrzuceniu projektu dopasować projekt tak aby zaczynał się w lewym górnym rogu, możemy ustawić margines 1 mm, materiał może być nierówny

cmyk do druku profesjonalnego

zaznaczyć całość projektu i zmienić jego kolor na czerwony

czerwony mocno odcięcia 0-255 nasycenie koloru

ważny jest wybór materiału!!!

pudełko zostało na nim wydrukowane. musimy kupować sklejkę suchosklejaną NIE WODOODPORNĄ

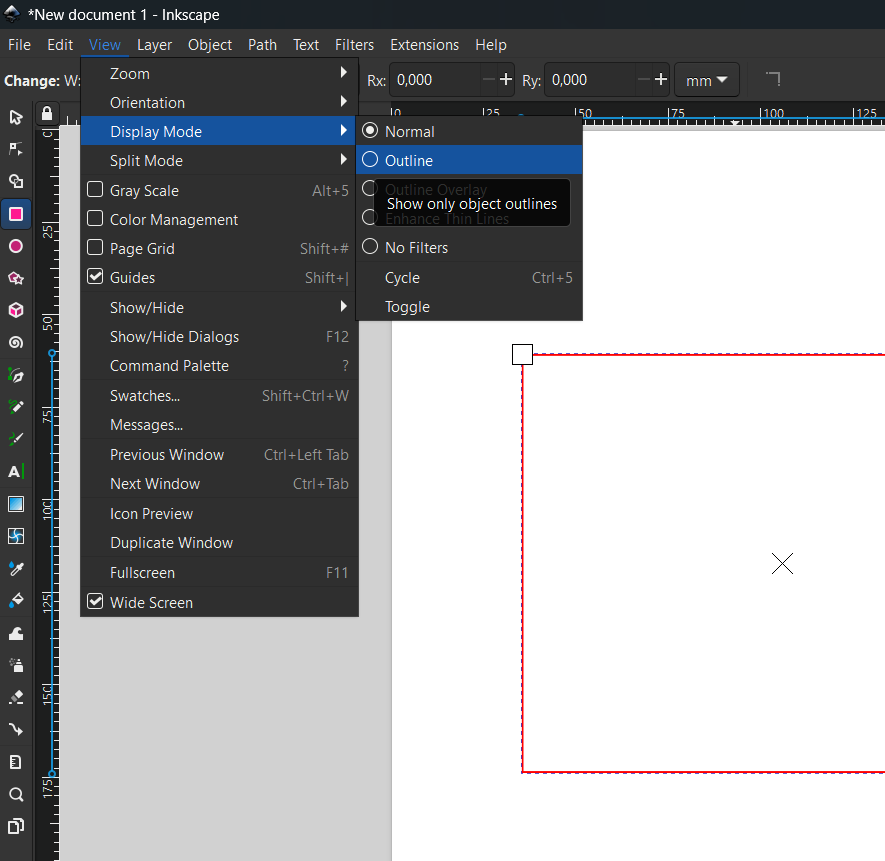

PROGRAM INKSCAPE

Najlepiej korzystać w języku angielskim.

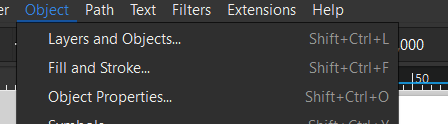

fill and stroke wypełnienie i obramowanie w rgb

ustawienia kolorów czerwony do cięcia - maxymalny czerwony

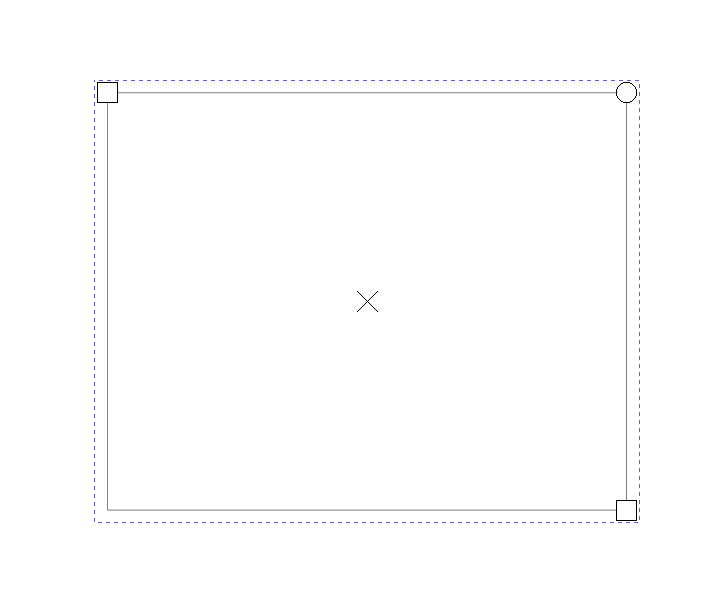

przerywaną linią zaznaczony jest obszar maksymalny jakby trzpienia lasera

RESIZE TO CONTENET

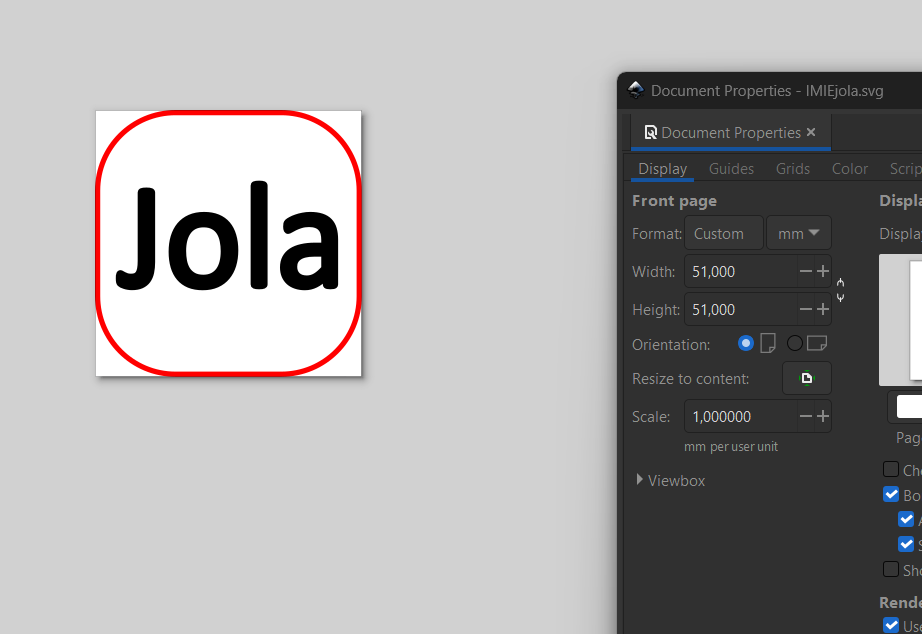

FILE - DOCUMENT PROPERTIES BARDZO WAŻNE! łapie obszar naszego projektu, który będzie drukowany. jeżeli będzie dużo wolnego białego obszaru kartki to on go widzi w projekcie.

SKRÓT na klawiaturze

4 / 5 PRZYBLIŻA PROJEKT
