Dzien 1 - inkscape i laser

Kompedium wiedzy - wiki.robisz.to

Grafika wektorowa

Grafika, którą można skalować bez utraty jakości.
Matematycznie opisana przez wektory.
Proste projekty graficzne.
Mała wielkość plików

użycie : logo, grafika użytkowa, logotyp, projekty na maszyny CNC (maszyna sterowana numerycznie), grafiki na strony www, naklejki, sitodruk, ilustracje, druk 3d,projektowanie CAD (computer aded design - projektowanie wspomagane komputerowo, wszelkie programy do projektowania), schematy i rzuty, matematyczne reprezentacje, Najpopularniejsze pliki wektorowe: AI, PDF, EPS, SVG.

Grafika rastrowa:

użycie: gry komputerowe, pokazy wizualne (zdjęcia, filmy), zeskanowane grafiki, kompozycje grafik z dużą ilością przejść tonalnych, film, rendery, memy, prezentacje produktu. Formaty : jpg, png (mozna zapisac projekt bez tła np. logo), tiff, raw, BMP, GIF

Grafiki wektorowe można konwertować na rastrowe i odwrotnie. Potrzebujemy programu do edycji grafiki wektorowej.

MASZYNY CNC

Sterowane numerycznie, rozumiejące wektorowe projekty.

Frezarka CNC

wytworzymy np. płaskorzeźbę

Ploter laserowy

Zamienia prąd elektryczny w bardzo mocne światlo, które przez lustro i soczewkę dociera do materiału i go przecina.

Hafciarka CNC
Ploter tnący

Wytworzymy dekoracje lub kartki okolicznościowe (papier cukrowy, ryzowy), naklejki, wykroje z filcu lub innych materiałow do grubości 3mm.

Waterjet

Działa na zasadzie przyspieszonej erozji obiektu. Biżuteria, metal, ceramika.. Maszyna tnąca wodą i piaskiem.

Wszystkie te maszyny tworzą obiekty w układzie współrzędnych. Posługujemy się językiem G-code (X,Y,E)

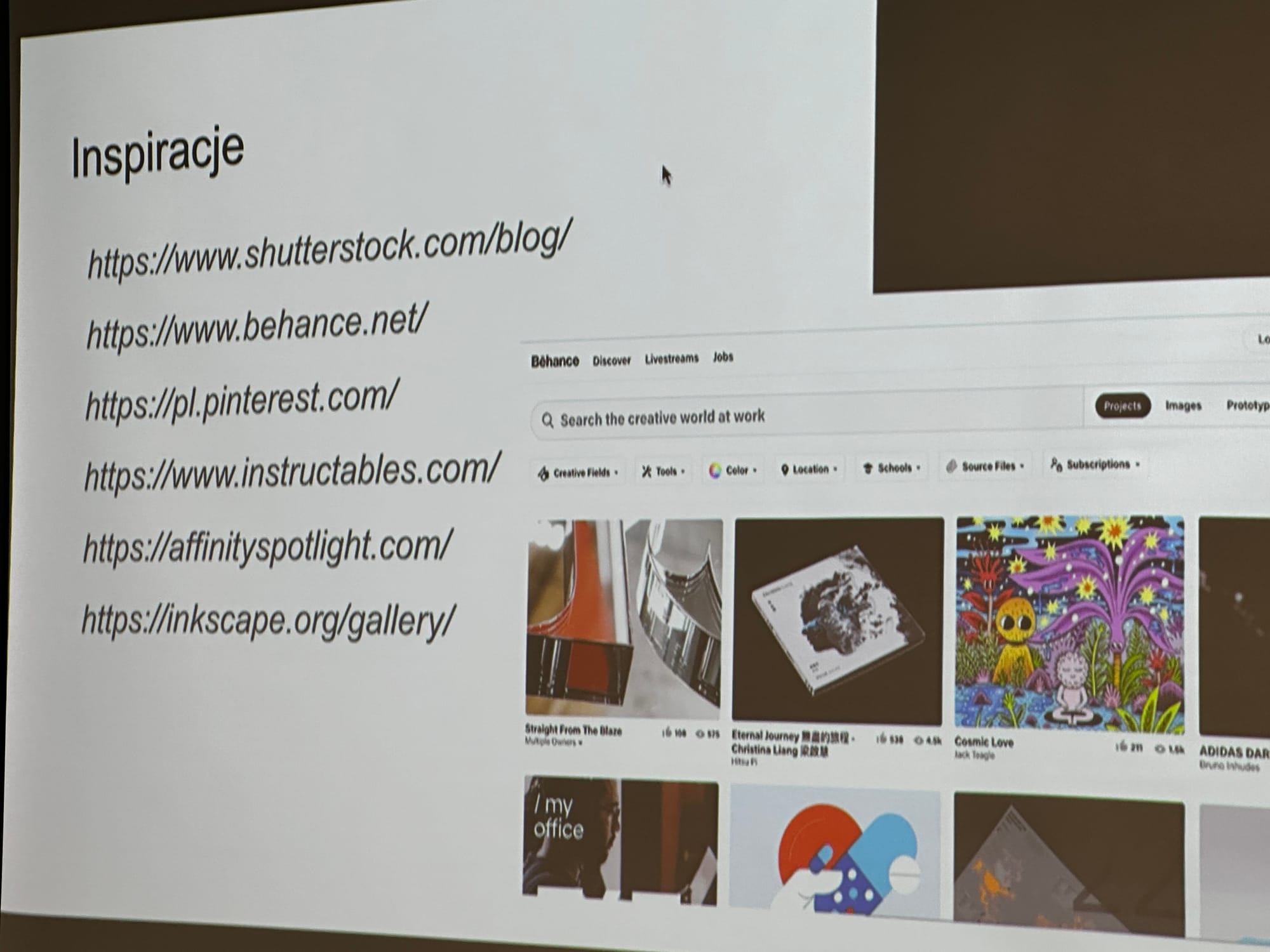

INSPIRACJE I PROJEKTY

INKSCAPE - darmowy program do projektowania

Gotowe projekty pudełek:

pudełka

Gallery - Boxes.py

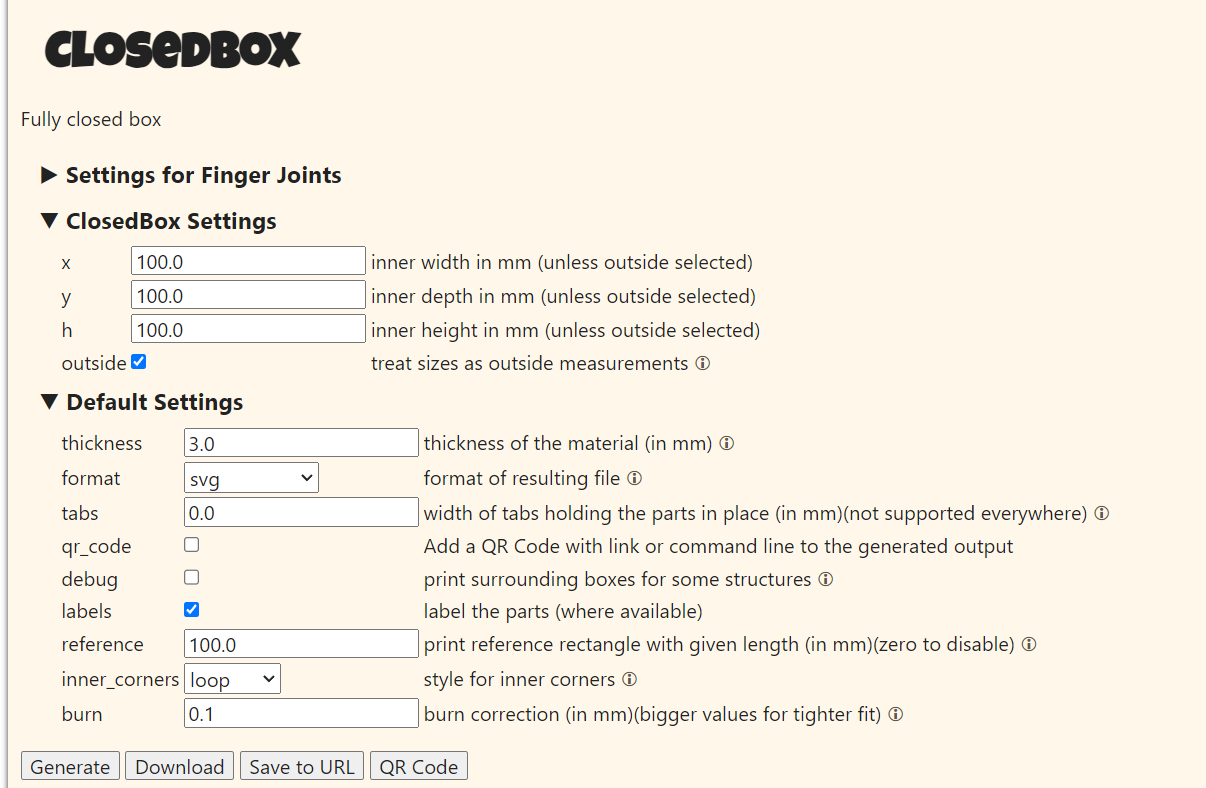

Boxes.py

tabs - ząbki, robi wycięcia gdzie można schować małe elementy.

labels - informacja, która ścianka pudełka jest czym (np pokrywa)

inner_corners - pentelki w rogach (foto)

burn - korekcja ile zbiera z materiału. Im większa wartość, tym bardziej na wcisk będą wchodzić rzeczy.

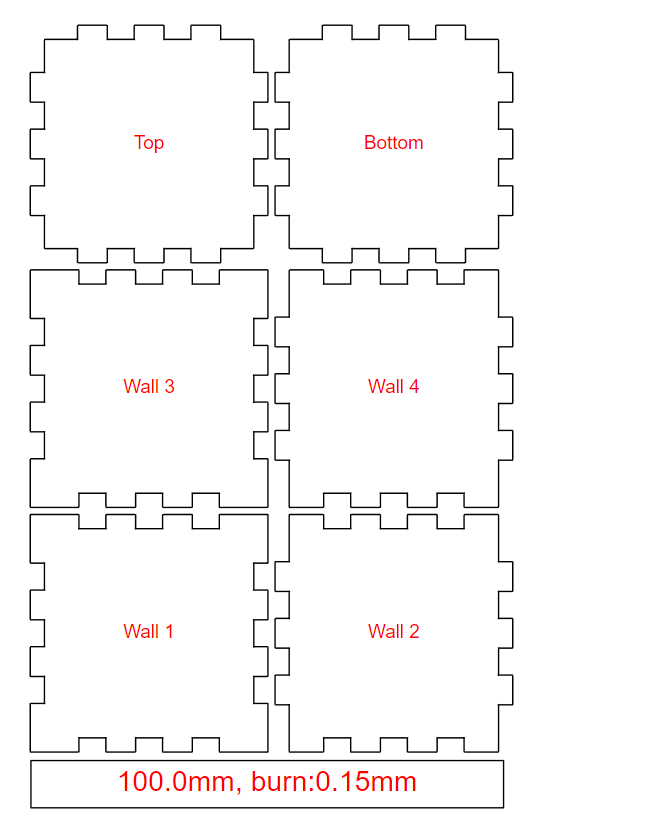

klikamy - generate (powstaje rzut)

CAM - program na ploterze laserowym.

strona lesera:

https://ruby-dpo4but.local:2402/login

Nie edytujemu bezposrednio w programie urządzenia. Edytujemy w programie projektującym.

"importuj plik" - ikona ze strzałką

"dopasuj do projektu" - ogranicza wolną przestrzeń . Regulujemy ją marginesem.

RGB - nasycenie kolorów 0-255. (jesli chcemy czerwony R-255, reszta 0)

jak chcemy ciąć na wylot zaznaczamy kolorem czerwonym

"burn" - grubość lasera tnącego. Im większa wartość, tym bardziej na wcisk będą wchodzić rzeczy.

sklejkę najlepiej kupić w hurtowni (np. smętek) drewna aby była cała drewniana. Ważne aby była to sklejka pod laser. Nie może być to sklejka wodoodporna (w środku ma czarną linię). Musi być to sklejka SUCHOTRWAŁA.

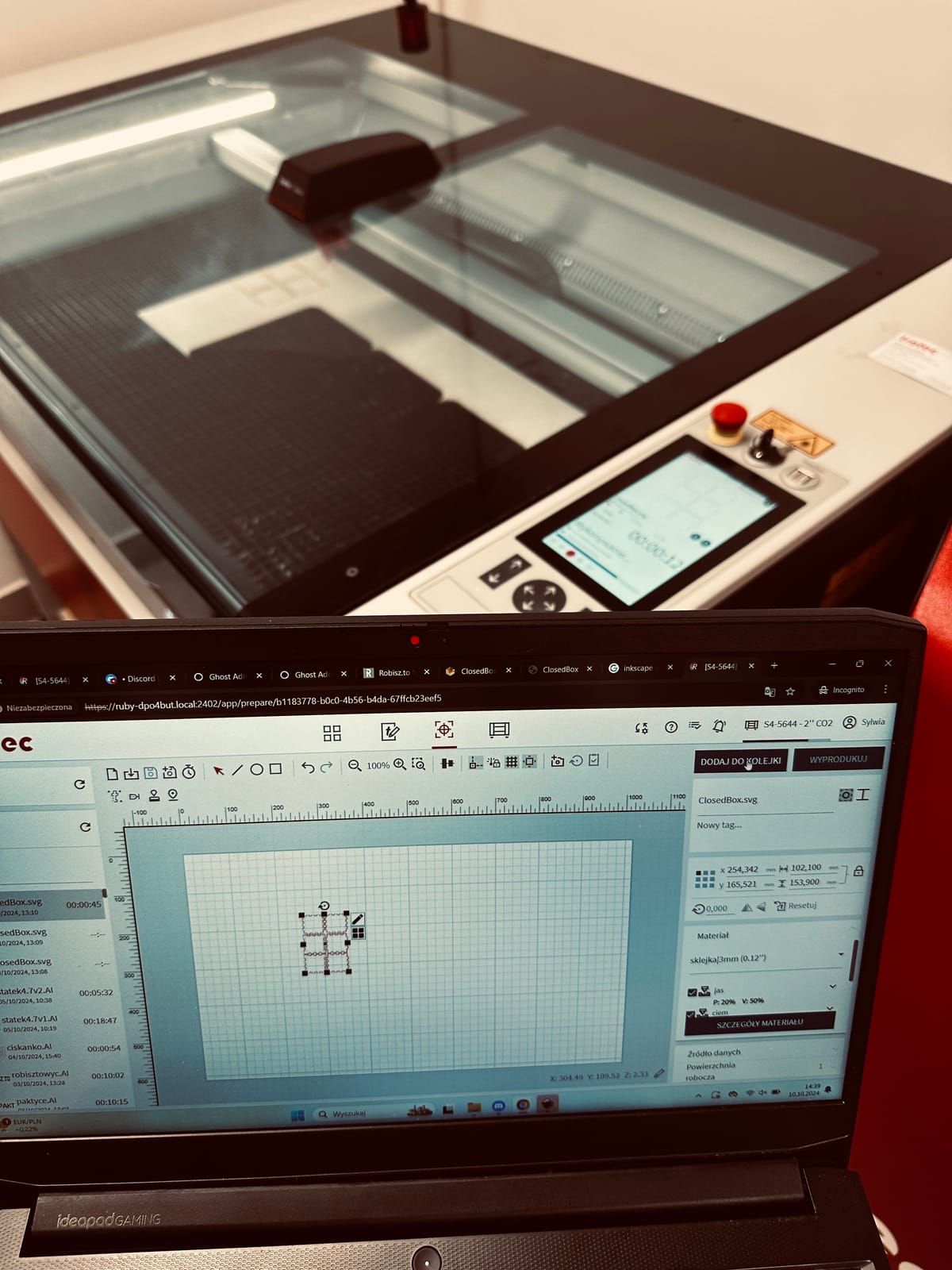

WYCINANIE

Ustawiamy czerwony punkcik lasera w rogu sklejki
dopasowujemy projekt do punktu lasera , który zaznaczył się w programie.
regulujemy wysokość stołu wciskając dwie poziome strzałki na raz <— —>
dodajemy plik do kolejki
wciskamy "start" na maszynie

jeśli ząbki przy elementach do składania są ciasne i nie chcą wchodzić trzeba zmienić parametr "burn" na bliższy "0".

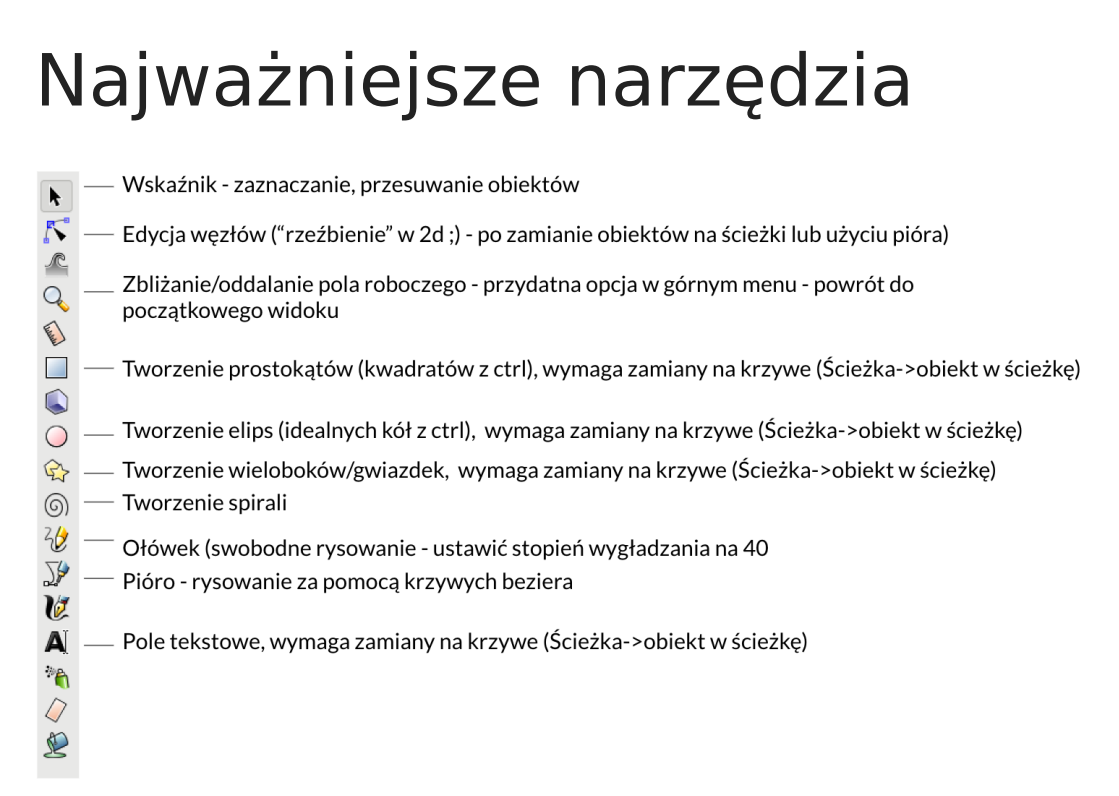

INKSCAPE

path - object to path

idealne kolo rozszerzamy trzymajac ctrl

TWORZENIE GRAFIKI NA PODSTAWIE ZDJECIA:

wstawiamy dowolne zdjęcie (kopiuj grafikę , wklej)
Layers --> layers and objects
blokujemy obiekt aby nie ruszał się w późniejszych krokach (kłódka przy warstwie)
ustawiamy drugą warstwę (tutaj na wierzchu)
obrysowujemy kontury używając ołówka (ustawiając smoothing na 40 otrzymujemy bardziej wygładzoną linię) lub pióra.

object - fill and stroke (wypelnienie i kontur), ustawiamy RGB; A, blur i opacity - nie zmieniamy

fill - no paint - zostaje tylko obrys. Na laserze pracujemy na obrysach

fill - stroke paint - RGB
