Dzień 1 - wprowadzenie; laser & inkscape
1) Grafika wektorowa
grafika opisana matemat. (układ współrz.) bezstratnie skalowana/ mała wielkosc plikow
przykłady:
loga
naklejki
modelowanie 3d
projektownie cad (computer aided design)
formaty glowne:
ai - adobe illustrator (platny)
eps
svg - inkscape
grafika rastrowa (stary disney): stratna pixele/ duza wielk plikow: jpg (b. stratny)/png(bez tla)/tiff- zdj/raw-zdj/BMP/GIF
2) maszyny CNC (computerized numerical control machines) - maszyny sterowane komputerem:
frezarka cnc (frez ma rozne ksztalty, nie musi wiercic, ale na pewno zbiera material w 3 osiach x y z, maszynowy uklad wsp os z do gory
ploter laserowy (tnie wiazka laserowa - energią, wiązka świata skupiona
hafciarka cnc
ploter tnący (ma nożyk, grubość do 3mm)
waterjet - tniemy wodą i piaskiem; metal i kamień, stałe ciśnienie; ustawienie prędkosci
3) G-code jezyk do komunik. z maszyna
ćwiczenie 1 CIĘCIE LASEROWE

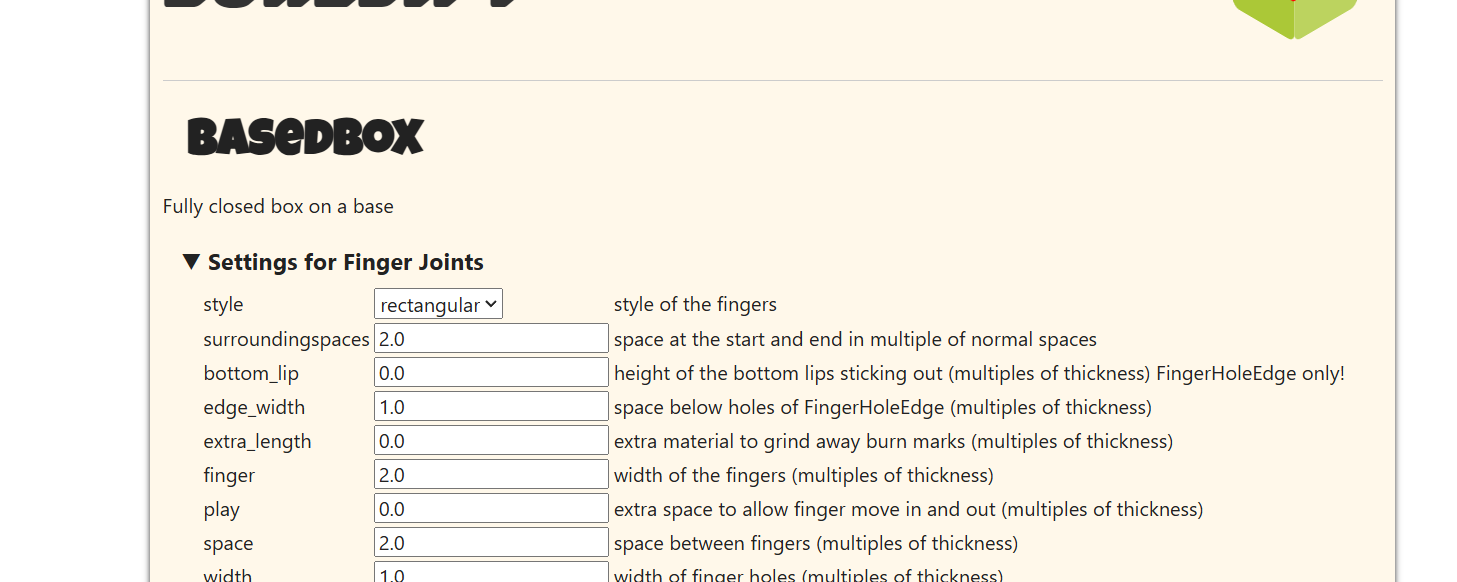

boxes py - w przeglądarkę - script pisane w pythonie
!!!coraz wiecej firm dziala na pythonie - kodowanie rzeczy w pythonie

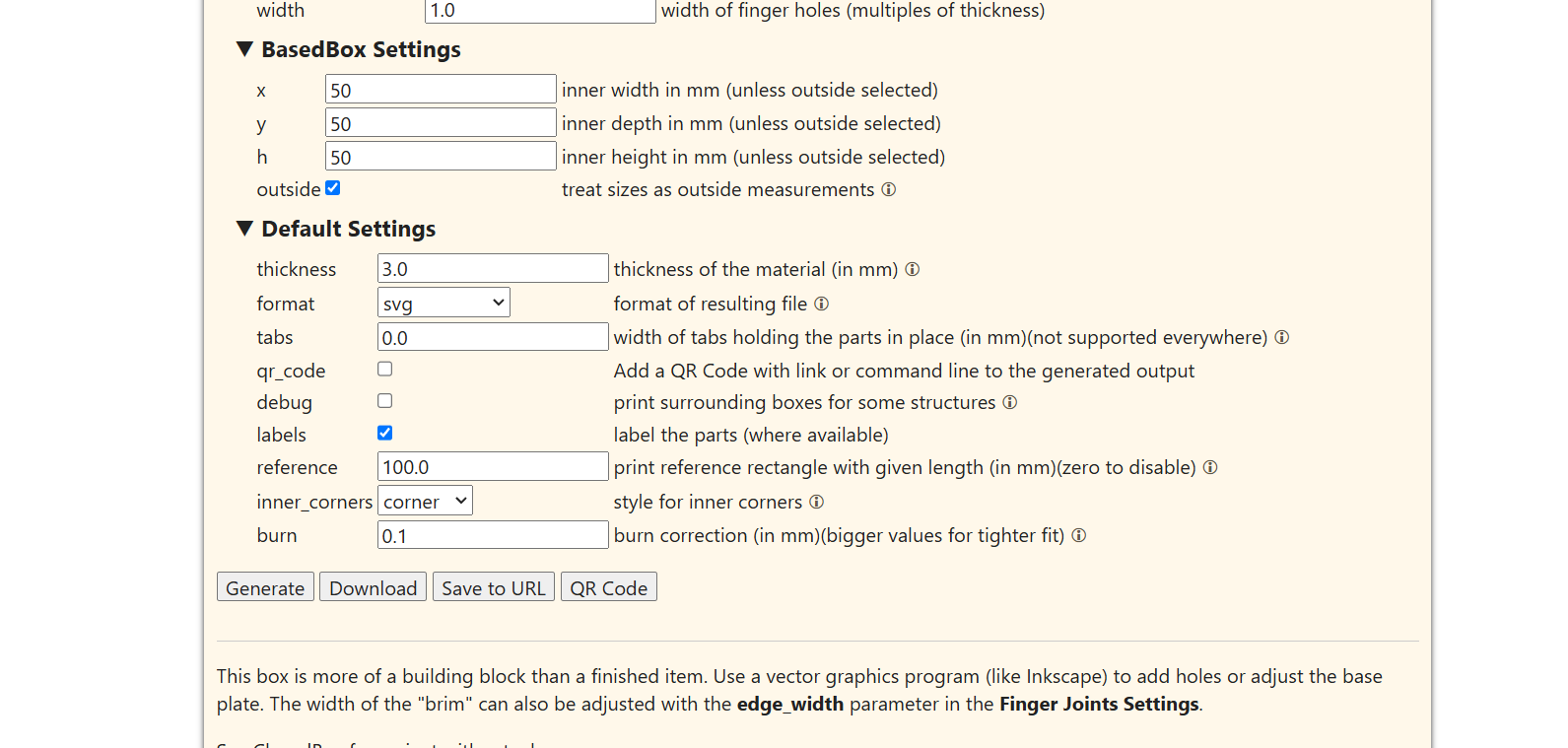

pilnować wyboru jednostek! (jednostki nadrzedne w programie)
tabs - mostki (do "wypychania")
burn - korekcja ilosci mater zabieranego przez laser
ploter laserowy trotec - język ruby
to jest spalanie - proces spalania poprzez ploter (czarne wyciecie - przegrzalismy...)
kerf (grubosc ciecia)- laser, waterjet grub ciecia 1-2 mm, oxy-fuel, plasma, frez: grub taka jaki frez uzyjemy
laser: do szybkiego prototypowania
materialy:
plexiglass (NIE mieszanki) lub akryl,
sklejka (plywood),
MDF (spalanie zwęglanie lamie sie w rekach)
Derlin (POM) - polimerowe aluminium, b. wytrzymalu ale to wciaz polimer nie metal
Folie
guma do pieczątek (stamp rubber)
((trotec - firma austria; uniwersal - amer))
kamień (im bardziej wapienny tym lepiej)
metal (wtapianie się)
papier
pianki (foam) : czyste PE (polietylen), poliester (PES), poliuretan (PUR), neopren
skóra
szkło
filc (felt) syntetyczny
we do NOT cut: abs (z drukarek 3d)/fr4/epoxy like materials/teflon/poliuretan (zywica)
Do lasera: bierzemy mater. ktory sie dobrze pali, trzeba dobrze sprawdzic
!!!trotec i in. :poradniki odnosnie materialow
wazne gdzie wiazka sie SKUPIA:
4) programy do laserów - RUBY
speedy 400: link
CHROME!!!
https://ruby-dpo4but.local:2402/login
DUŻY LASER/ h:Kurs111!!! (trotec)
https://ruby-dpo4but.local:2402/app/manage
zanim wrzucimy cos do maszyny
nie edytujemy nic w CAM-ach (computer aided manufacturing - komputerowe wspomaganie wytwarzania np drukarki 3d, laser cutters) (np. trotec ruby itp programy do wytwarzania)
edytujemy w programach do PROJEKTOWANIA (np. inkscape)
sklejka 3mm 0,12'' (0,12'' to soczewka) - pilnujmy materialu (moze sie sam zmienic)
jakosc cięcia: P:100%, V:1,2% (velocity)
5) INKSCAPE
New document
góra/dół - scroll
lewo/prawo - shift+scroll
wciśnięcie scrolla - ruch całą kartką
edit - preferences - interface - eng

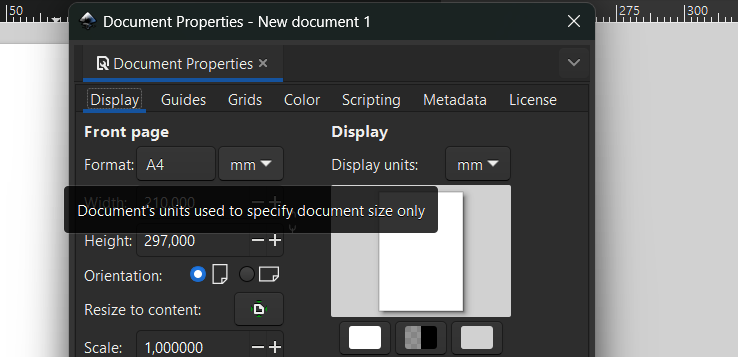

file- document properties: PILNUJEMY milimetrów
zoom in/zoom out: ctrl + scroll
zaznaczamy all obiekty: path - object to path - mamy faktyczne węzły (konkretne parametry matemat);(convert objects – like stars, rectangles, circles, and even text – to paths so you can manipulate them in ways the object does not allow you to do.)
node tool: edycja węzłów
krzywa= ścieżka = wektor
wypełnienia i kontury: object - fill and stroke
laser : kolor czerwony (real red) R255 (full): cięcie/ tam gdzie grawer: żółty
tryb kolorow rgb red green blue - ekran
tryb kolorów cmyk : do druku
pencil tool: smoothing 0,0 i drugi 25 : wizualnie grubość ta sama
obie linie zaznaczamy - node tool
im węzłów mniej tym lepiej
!!!bezier.method.ac - pen tool cwiczzenie
1 metoda: pen tool ostre kanty + modelowanie węzłów
2 metoda ( dla prof): pen tool - przytrzymać
stroke to path: obrys obrysu
node -węzeł
stroke - kontur
