Dzien 10 - 25.10 - RGB, ESP

1. Kontynuacja zadania z poprzedniego dnia:

Nagralam jak fizyczny uklad dziala :) W fizycznym RGB sa juz wbudowane rezystory, ale w Tinkercard trzeba je dodac.

Analog write - bo chcemy uzyc PWM!!!

ESP32

Dodatkowe info:

GND- tak samo

VCC3.3 volta, a nie 5V jak w Arduino

VIN= zasilanie, ale trzeba uwaznie podlaczac!!

te ktore sa oznaczone jako ADC moga dzialac jako analogi

Random Nerd Tutorials | Learn ESP32, ESP8266, Arduino, and Raspberry Pi

Random Nerd Tutorials helps makers, hobbyists and engineers build electronics projects. We make projects with: ESP32, ESP8266, Arduino, Raspberry Pi, Home Automation and Internet of Things. If you want to learn electronics and programming, you’re in the right place.

Random Nerd Tutorials

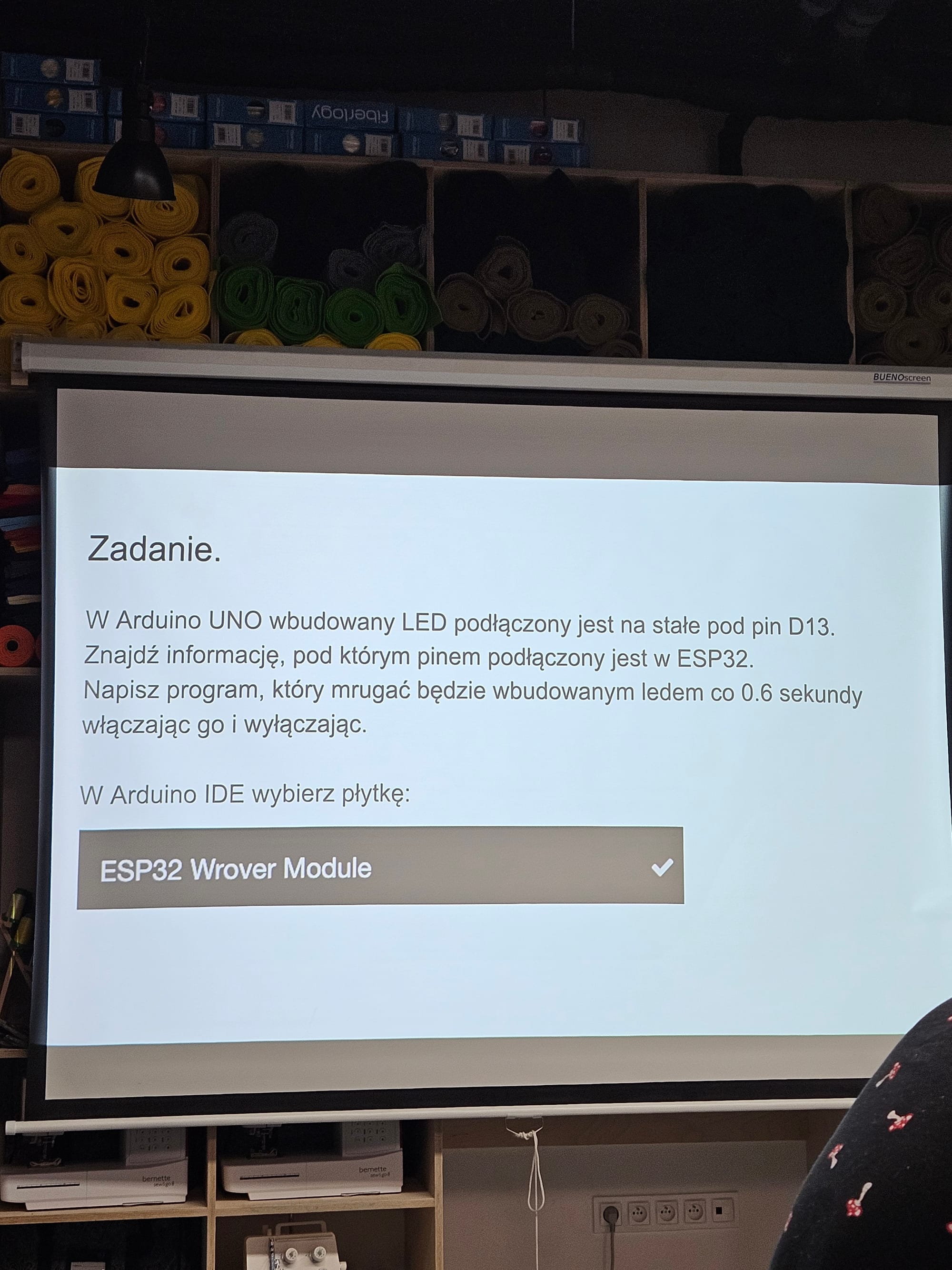

Zadanie

zamigaj wbudowanym build in led na ESP32

Odp: na ESP mamy 2 ledy: PWR i D2- czyli built in led jest na pinie D2. Przechodzimy do AIDE:

Zainstaluj ESP expressive i Arduino Boards.

Zadanko

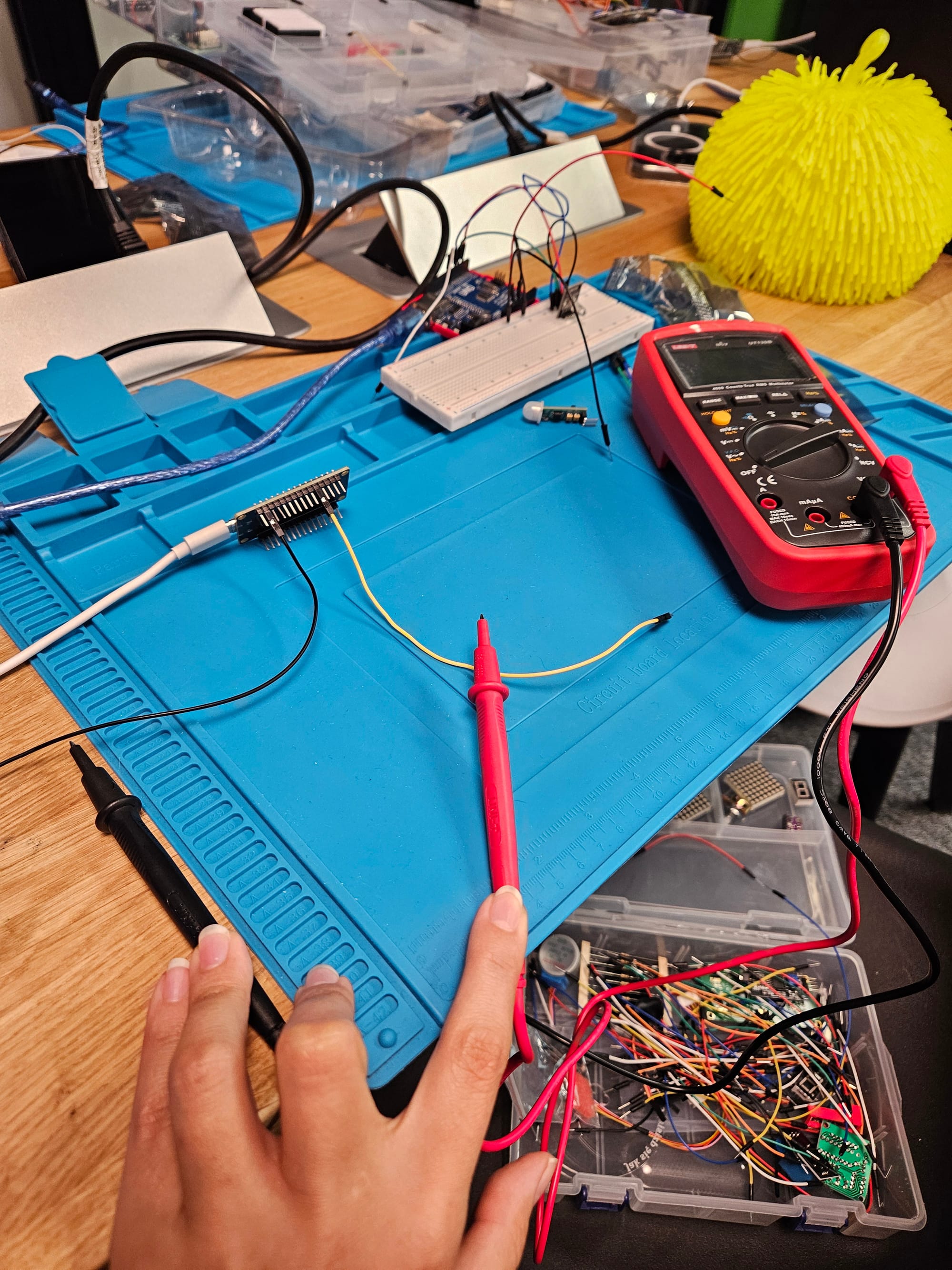

spr jakie mamy napiecie na pinie cyfrowym - uzywamy multimetru - wyszlo ok 3.3V

Zadanko kolejne

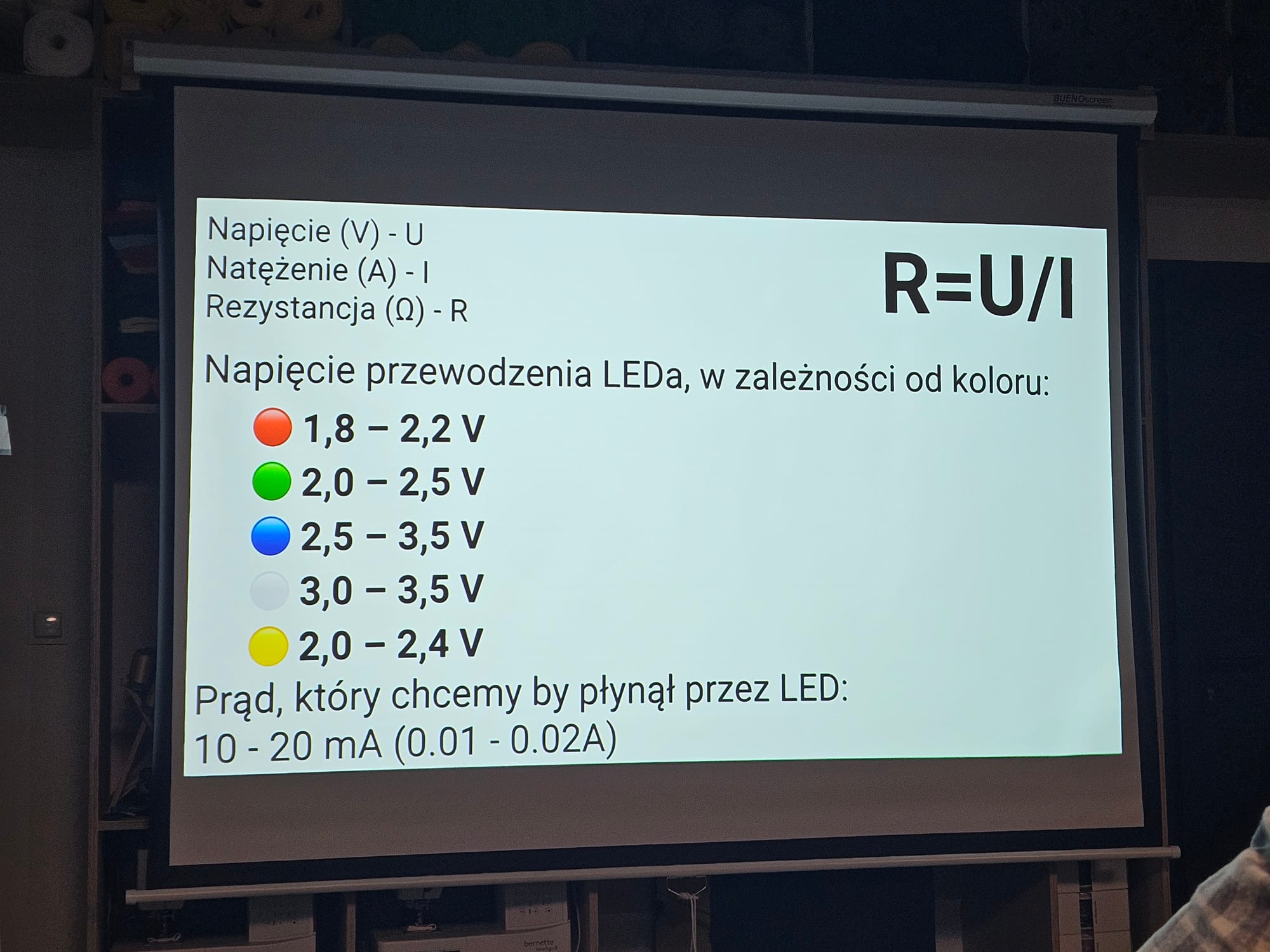

1. czy bedzie potrzebny rezystor do podlaczenia diody LED

Odp - tak bo ESP32 podaje 3,3V, a np czerwona dioda zużywa 2V, czyli 1.3V trzeba zredukowac rezystorem:

R=U/I =1.3V / 0,02 A =65 Om

Podlaczamy czujnik ruchu i led RGB, ale teraz do ESP32

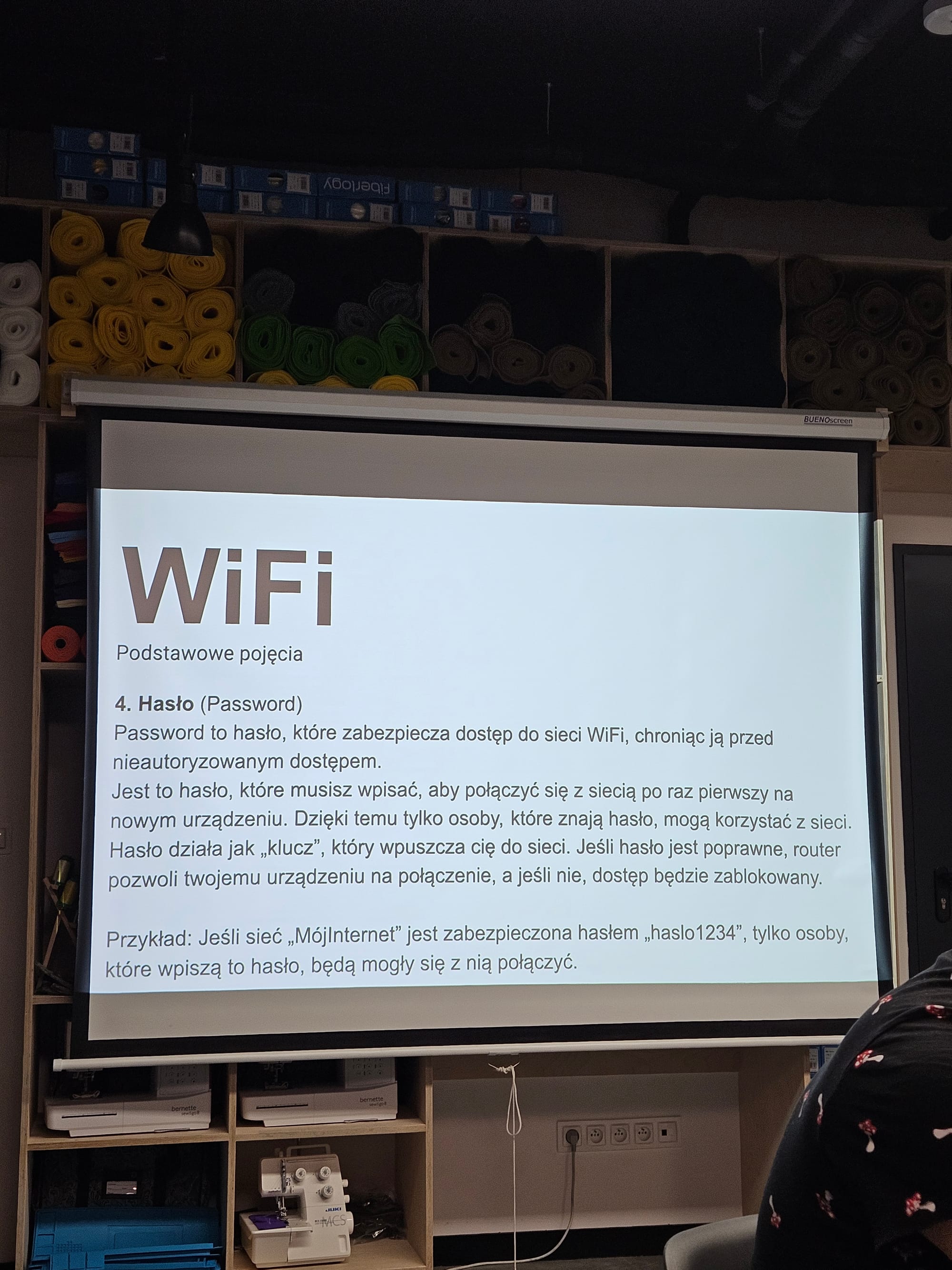

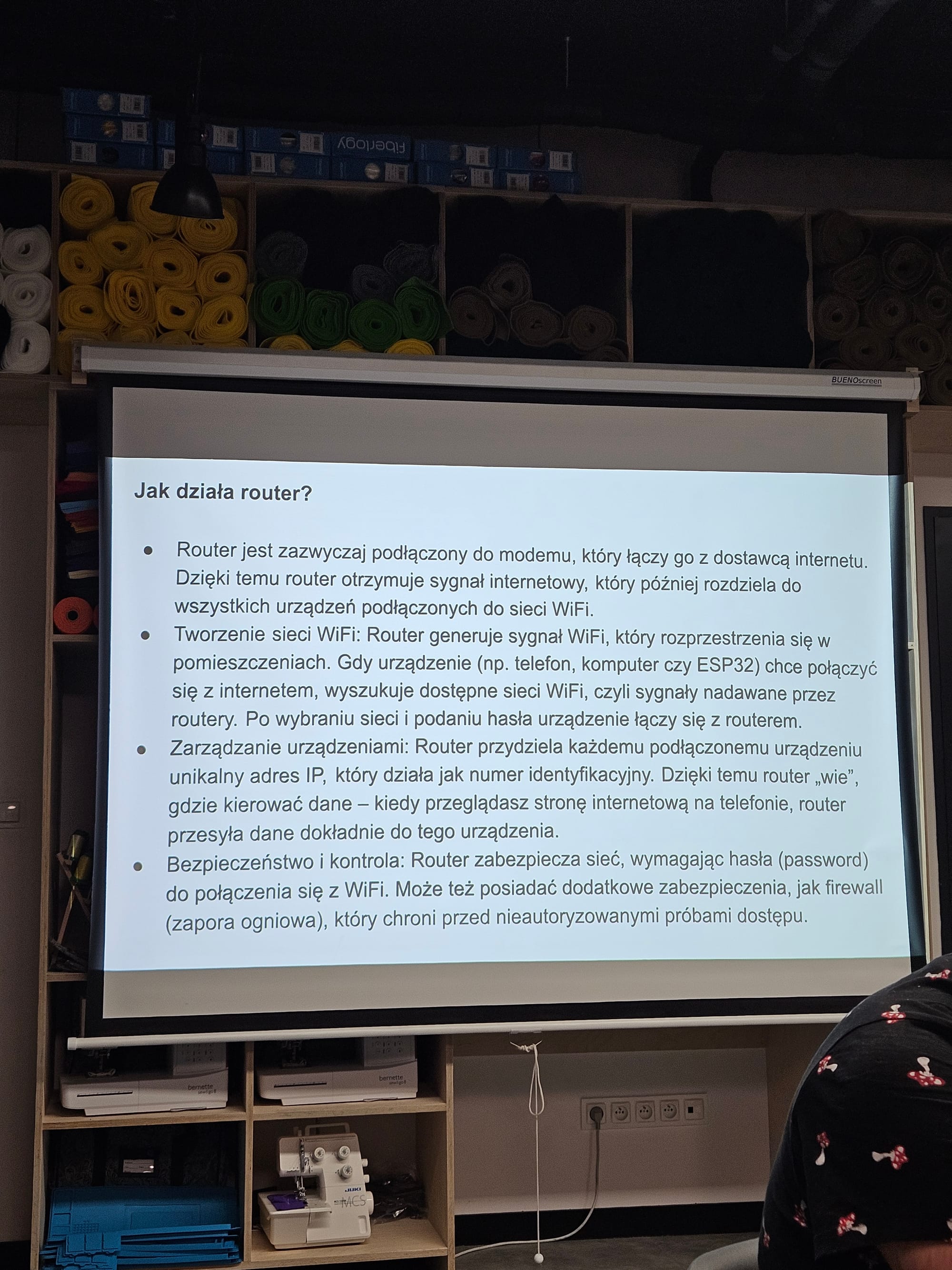

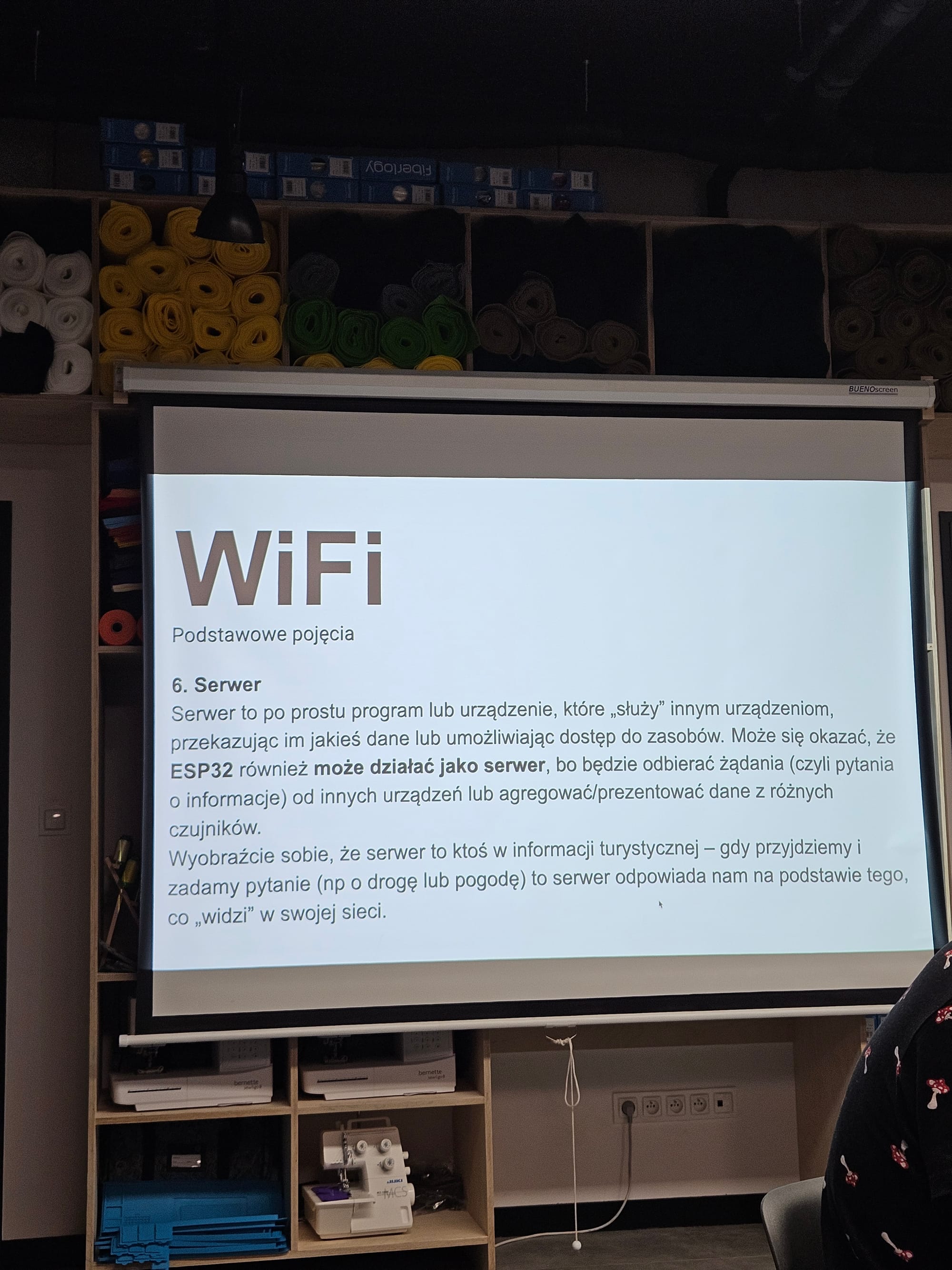

WiFi

Biblioteka WiFi

Zadanie domowe

podpowiedz: 3 ledy-czyli stworz strone, tak jak na zajeciach

Rozwiazanie

1. Instrukcja jak zainstalowac ESP32

Installing ESP32 in Arduino IDE (Windows, Mac OS X, Linux) | Random Nerd Tutorials

Learn how to install the ESP32 board add-on in Arduino IDE in less than 1 minute. This guides works in any operating system: Windows PC, Mac OS X, and Linux.

Random Nerd TutorialsDuncan

2. Kod sterujacy 3 ledami, nieoczyszczony:

https://app.arduino.cc/sketches/d6e48a09-4766-4d7c-a5ba-a43ac14691a3?view-mode=preview
