Dzień 2 - Inkscape / mandala i diorama
A tu gierka - na komputer i na telefon (szukać tego samego w przeglądarce)

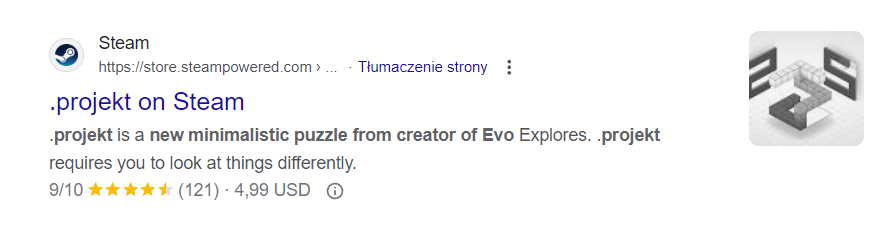

Płatna gra do nauki rzutów 2D na 3D - .projekt
INKSCAPE
- Resize to content: dostosowanie obszaru roboczego do obiektu. Ważne dla większości maszyn (File > document properties)
- zmiana rozmiaru całego projektu: file > document properties > width and heigh
- z maszynami zawsze pracujemy w mm, zmieniamy to też w tych ustawieniach

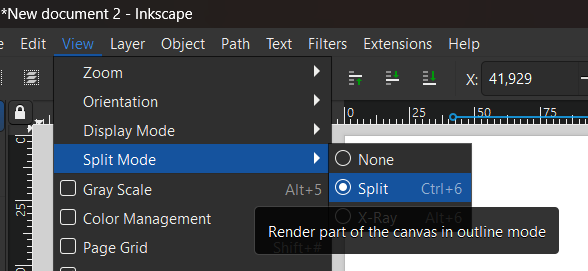

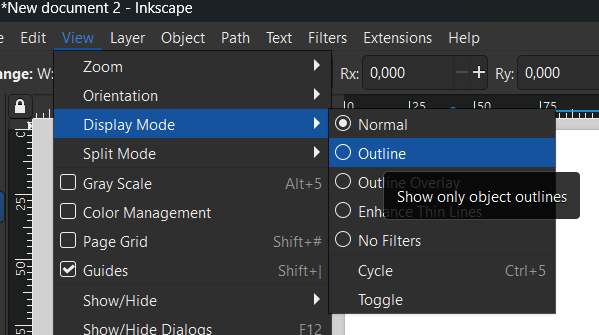

- view > display mode / split mode - różne tryby widoku, korzystamy gdy chcemy sprawdzić jak maszyna będzie widziała linie (co będzie cięła)

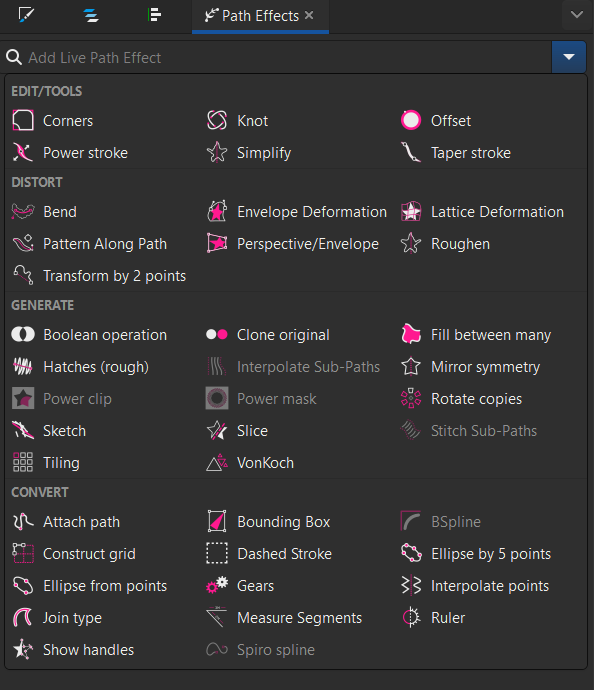

Path effects - dodatkowe efekty warte uwagi
- path > path effects
- można wykonywać to tylko na jednej ścieżce, jednym klonie, jednej grupie - efekty działają tylko na pojedynczych elementach;
- nie wszystkie efekty działają na wszystkich obiektach, czasem trzeba wiedzieć co zrobić, żeby zadziałały

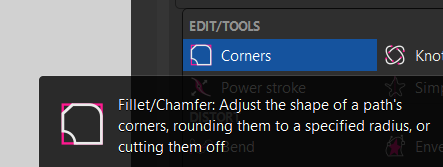

- Corners - rogi

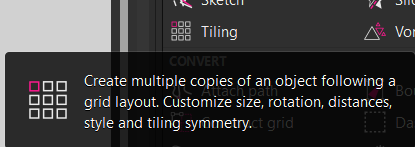

- Tiling - tworzy kopie, ustawianie w płytkach

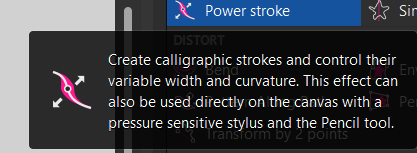

- Power stroke - kreska jak z piórka do kaligrafi

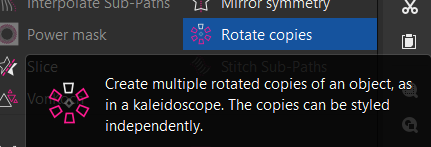

- Rotate copies

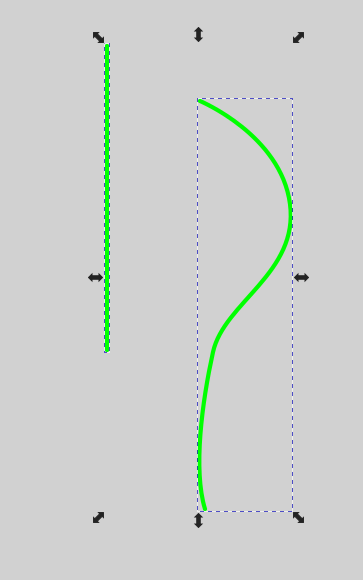

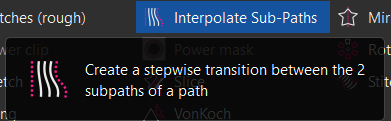

- Interpolate Sub-paths

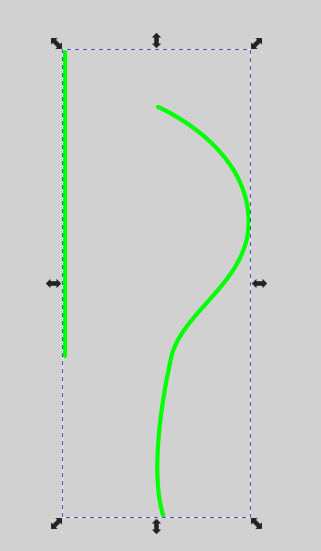

Trzeba najpierw połączyć dwie ścieżki path > combine = łączy dwie ścieżki w jedną
- VonKoch

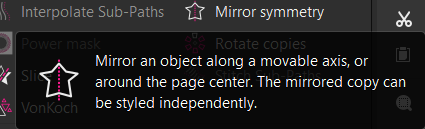

- Mirror symmetry

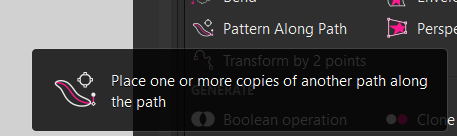

- Pattern Along Path - ZADANIE DOMOWE - sprawdzić co to

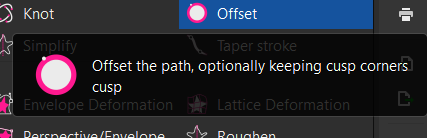

- Offset
ctrl + D duplikat - zawsze przed offsetem (przydatne np przy naklejkach, żeby zrobić obrys)

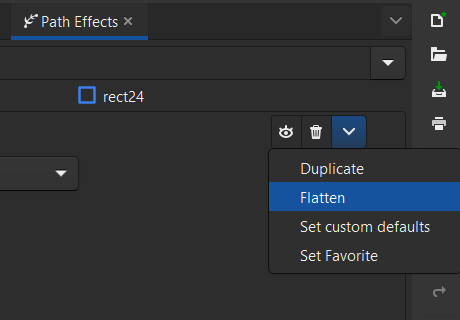

Na sam koniec trzeba spłaszczyć te efekty w ten sposób

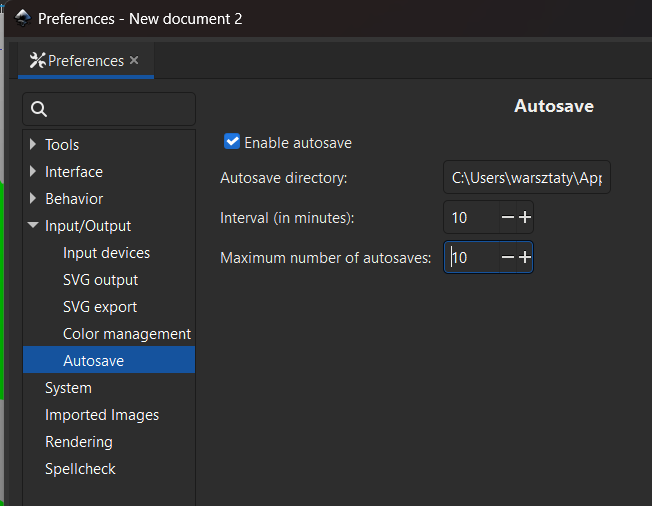

AUTOZAPIS
edit > preferences
Inne przydatne funkcje i skróty
- marginesy tworzymy poprzez wyciągnięcie linijki z miarki - dodatkowe funkcje i dokładne ustawienia otworzymy przez kliknięcie na wyciągniętą linijkę
- 3 zbliża do zaznaczonego obiektu
- 4 zbliża do całego projektu
- 5 zbliża do kartki
- q póki trzymasz to jest zbliżenie do obiektu
- f póki trzymasz to jest pokazany tylko obszar roboczy

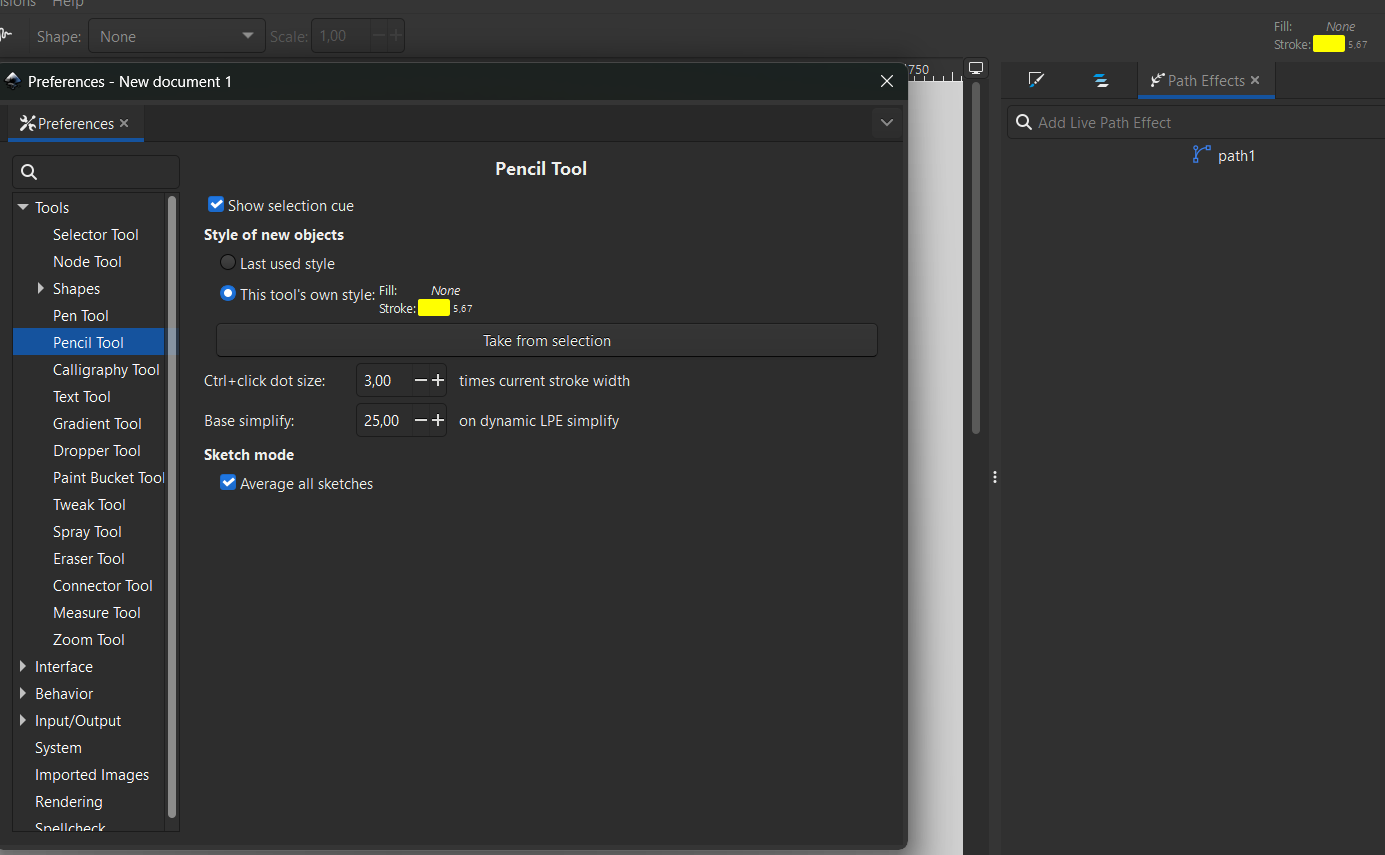

- można zdefiniować styl domyślny dla ołówka lub piórka

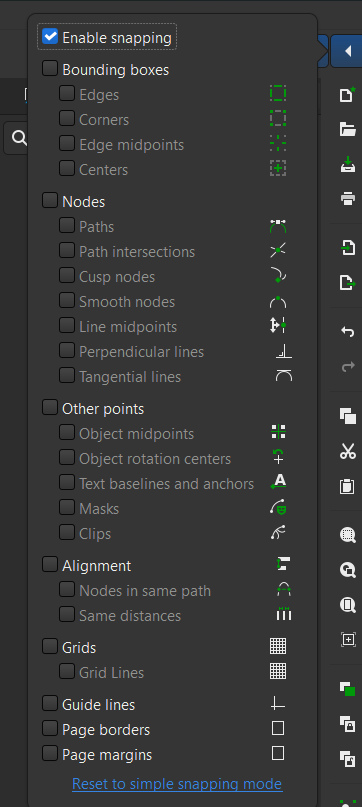

PRZYCIĄGANIE - snapping
wszystko powinno być odkliknięte i wybieramy tylko to co potrzebujemy
Bounding Box - ramka ograniczająca - przyciąganie do ramki, jej krawędzi, rogów, środków
Nodes - węzły - przyciąganie do ścieżki, do przecięć, do węzłów ostrych lub obłych,
Grids - siatka - przyciąganie do siatki lub do linii pomocniczych

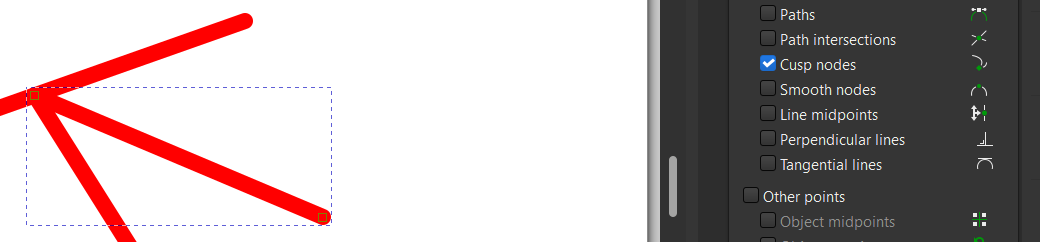

Przyciąganie do guid lines - włączony guid lines i cups nodes ?? - sprawdzić
Przed puszczeniem na laser sprawdź czy:
1) kolor cięcia to R 255 czerwony
2) kolor graweru to R 255 G 255 B 255 czarny
3) kolor nacięcia to R 255 G 255 żółty
4) wszystkie efekty są flatten
5) stroke to path
6) fill > document properties > resize to content
Funkcja potrzebna do DIORAMY (lightbox / shadobox) - shape builder
Ramka - jak ją zrobić?
1) Rysujemy prostokąt
2) Wchodzimy do STROKE STYLE - ustawiamy szerokość
3) Path > Stroke to path
4) Usuwamy fill
5) Nadajemy Stroke
