Dzień 2: laser & inkscape cd.
node tool (edycja wezlow) - krzywe w łuk (zaokraglanie prostokata)
zdjecie do inscape - google grafika - kopiuj grafike- wklej do inscape
lub
in inscape - file -import
ctrl - blokuje w obu osiach rozmiar zdjecia
view - display mode - normal
1) layer - layers & objects
kłódka - blokowanie warstwy
oko - widocznosc
klikam na obiekt - ctrl i strzałki - drugi klik strzalki do obracania

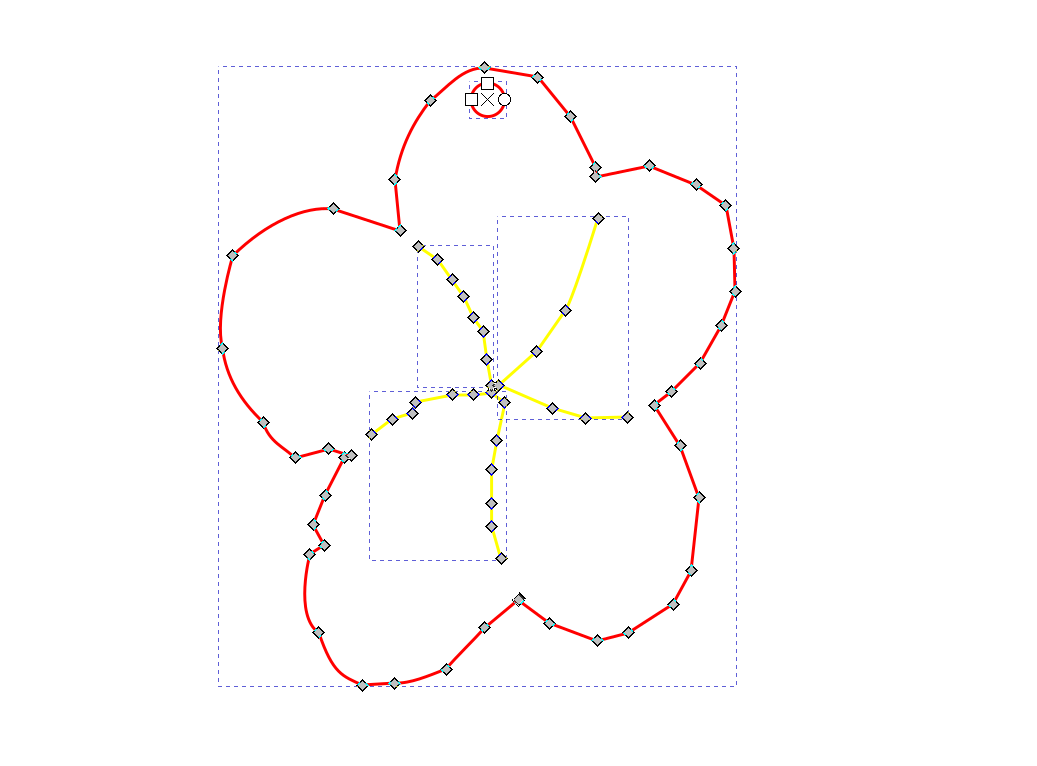

do obrysowania zdj - pen tool
node tool – kliknac w wezel - backspace - usuwanie
2xklik w linie - dodanie wezla
grawer= pen tool - zolty kolor = G na max 255
zaznaczamy 2 wezly - z shiftem - u gory np join nodes

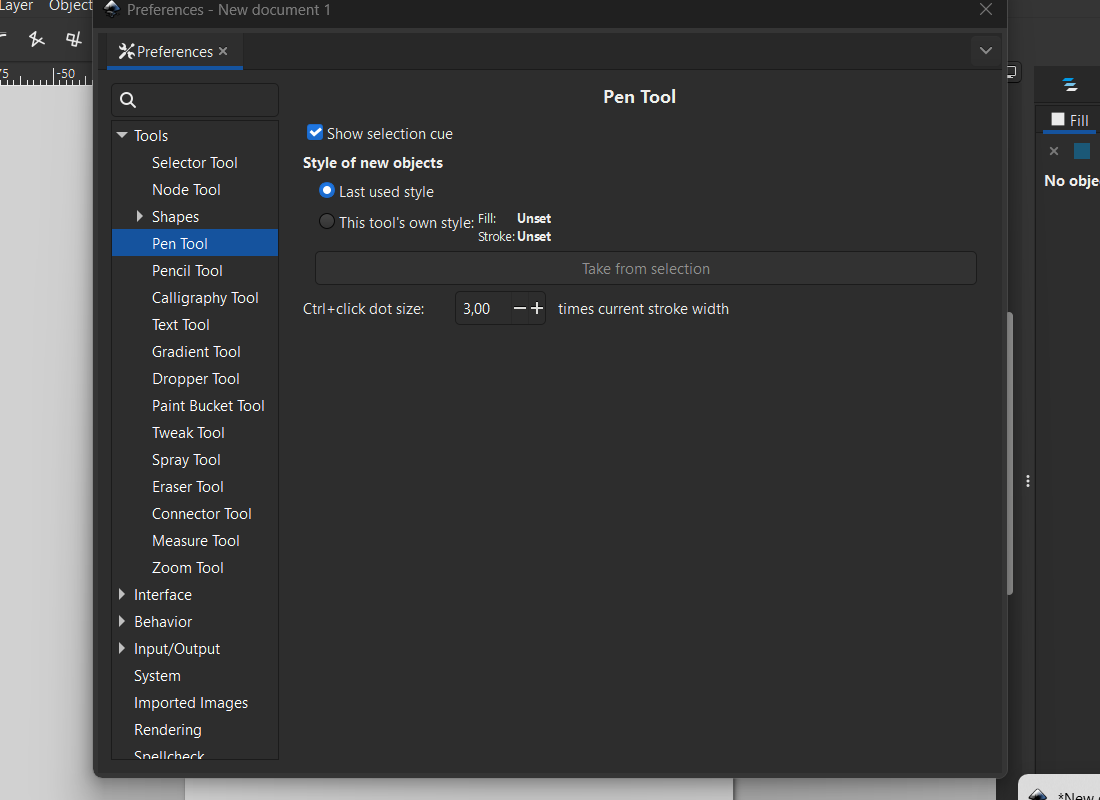

file - preferences -interface - handle size 2-4 mm: OK
file- save - format svg.
TROTEC WYCINANIE
a) w trotec import projekt/przycisk dostosuj projekt
b) w laserze ustawiamy material najezdzamy laserem na mat
c) pilnujemy materialu - sklejka 3mm
d) strzalki gora dol jednoczesnie - dostosow grubosci
e) w projekcie przesuwamy projekt do punktu startowego lasera
dopiero wtedy
DODAJ ZADANIE
i na laserze wybieramy projekt i
PLAY
projekt BIŻUTERIA
Kolory rgb
pilnować A (alfa): przezroczystość zawsze na 100
rgb all na 255: biały
rgb all na 0: czarny
RGB jest do ekranów
cmyk do druku
FUNKCJE Boolowskie: łączenie, rozlaczanie obiektow (AND, OR, NOT itp.)
path:
A) union. ITD
B) difference- obiekt z gory wycina
file- document properties - zmiana koloru kartki
antialiasing -wygładzanie krawędzi
1)Path - Path effects (ZEWN PLUG-INNY, NIE ZAWSZE DIZAŁAJA POPRAWNIE)
radius - średnica

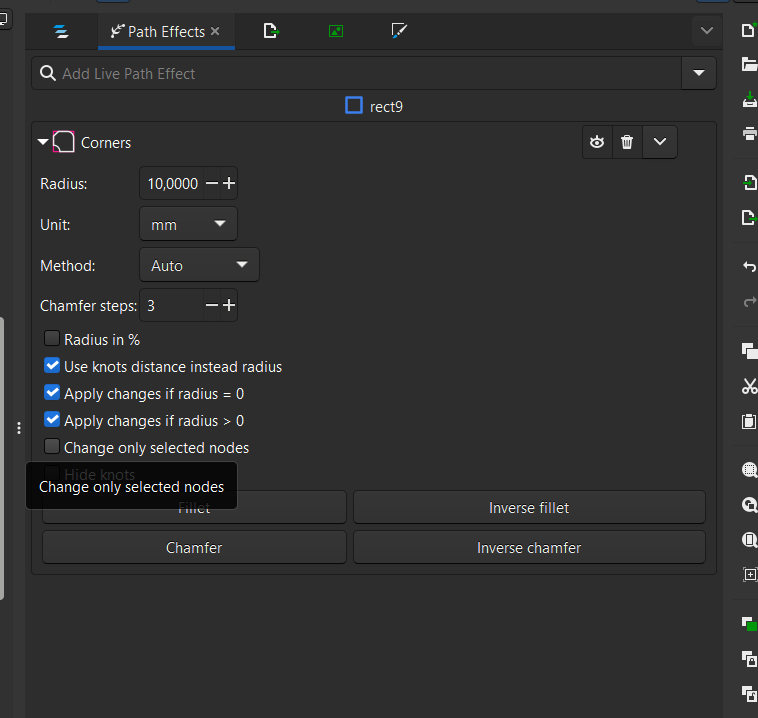

a) corners:
fillet/ inverse fillet/ chamfer (fazka)/inverse chamfer
dowolne ksztaltowanie kazdego rogu z osobna- edycja wezlow

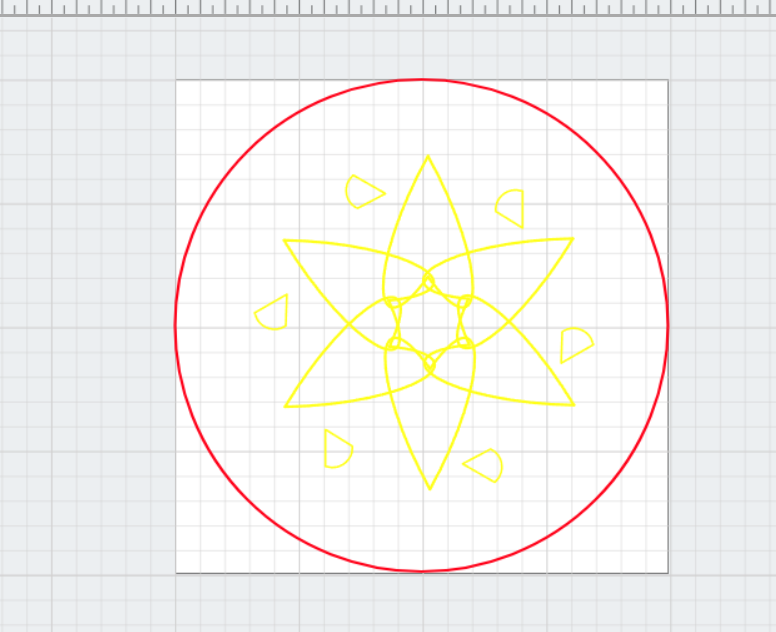

b) rotate copies
c) tiling
aby laser widzial/ path effects- flatten!!!/ scalamy je do finalnego obiektu
i juz nie można edytowac
d) power stroke
ctrl+ click: duplikuje punkt w tym samym miejscu
path - combine (2 obiekty w jedna sciezke, zeby mozna dac path effects)
e) interpolate subpaths
linia z ctrl- prosta linia

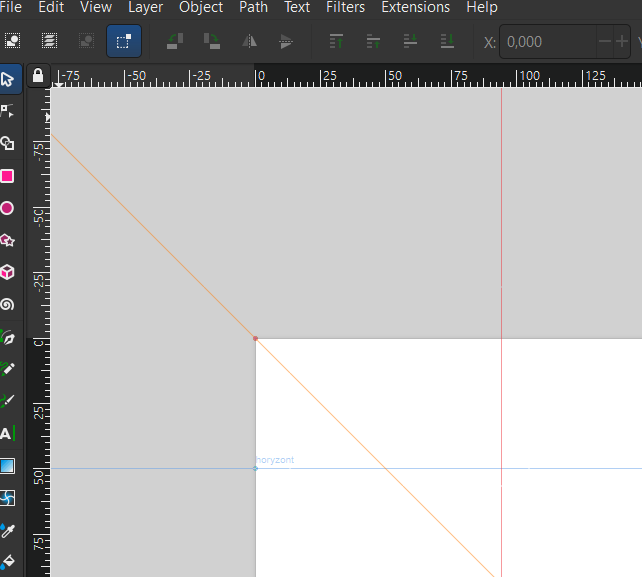

2) LINIE POMOCNICZE
kłódka (lewy górny róg) - blokuje linie pomocnicze
relative change - np o ile odsunac sie od obiektu danego ( w logo np na 10 mm ma nic wogole nie byc)
edit - create guides around the current page
file - document properties - RESIZE TO CONTENT - dopasuje sie kartka do obiektu
3 ) SNAPPING - przyciąganie na okrelonych zasadach zarysu obiektów
bounding box (linie naokoło obiektu)

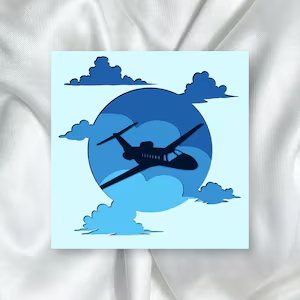

4) DIORAMA
shadow box/ lightbox
od razu dodajemy tyle warstw ile chcemy mieć docelowo
SHAPE BUILDER TOOL
z obiektow wektory robi (object to path)
???stroke to path (podwojne wektory)
object - align and distribute (wyrownanie dwoch obiektow wzgl siebie)

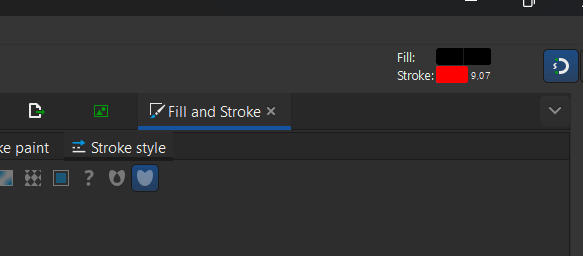

!!!!!!!!!ramka - wstawiamy prostokat o grubszej ramzce- stroke to path- fill and stroke - no fill/ stroke paint - flat color
