Dzien 3 - Arduino

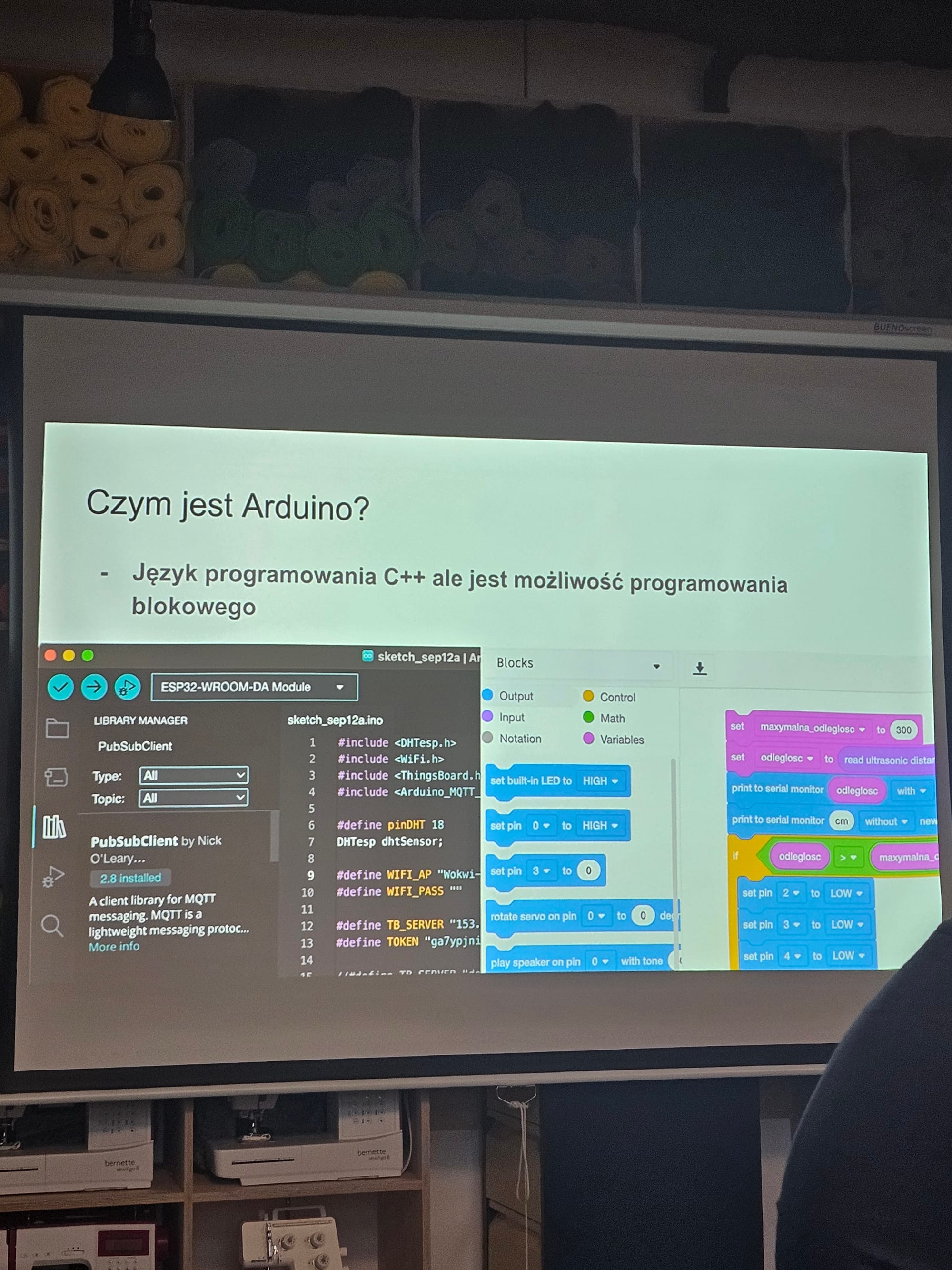

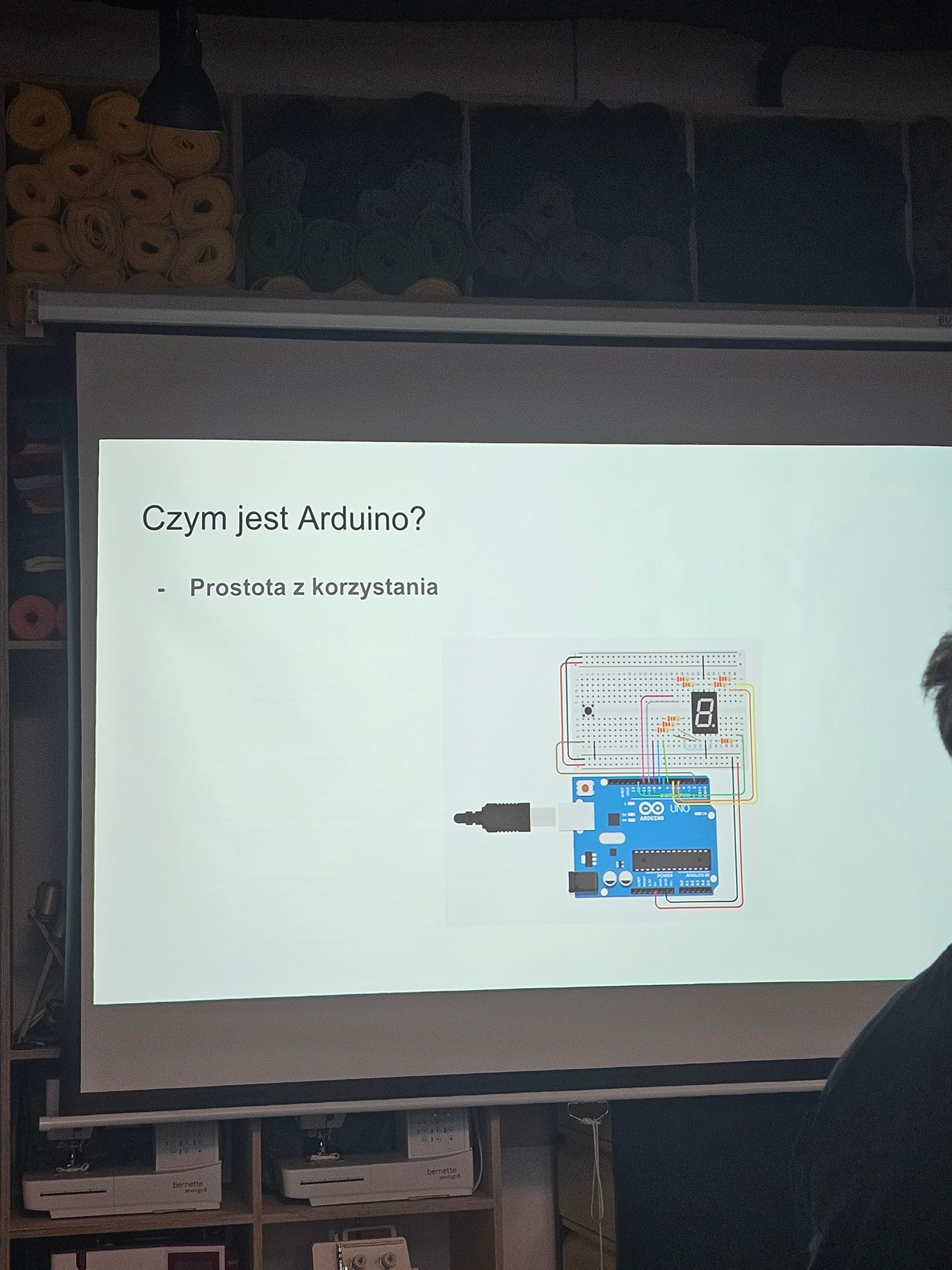

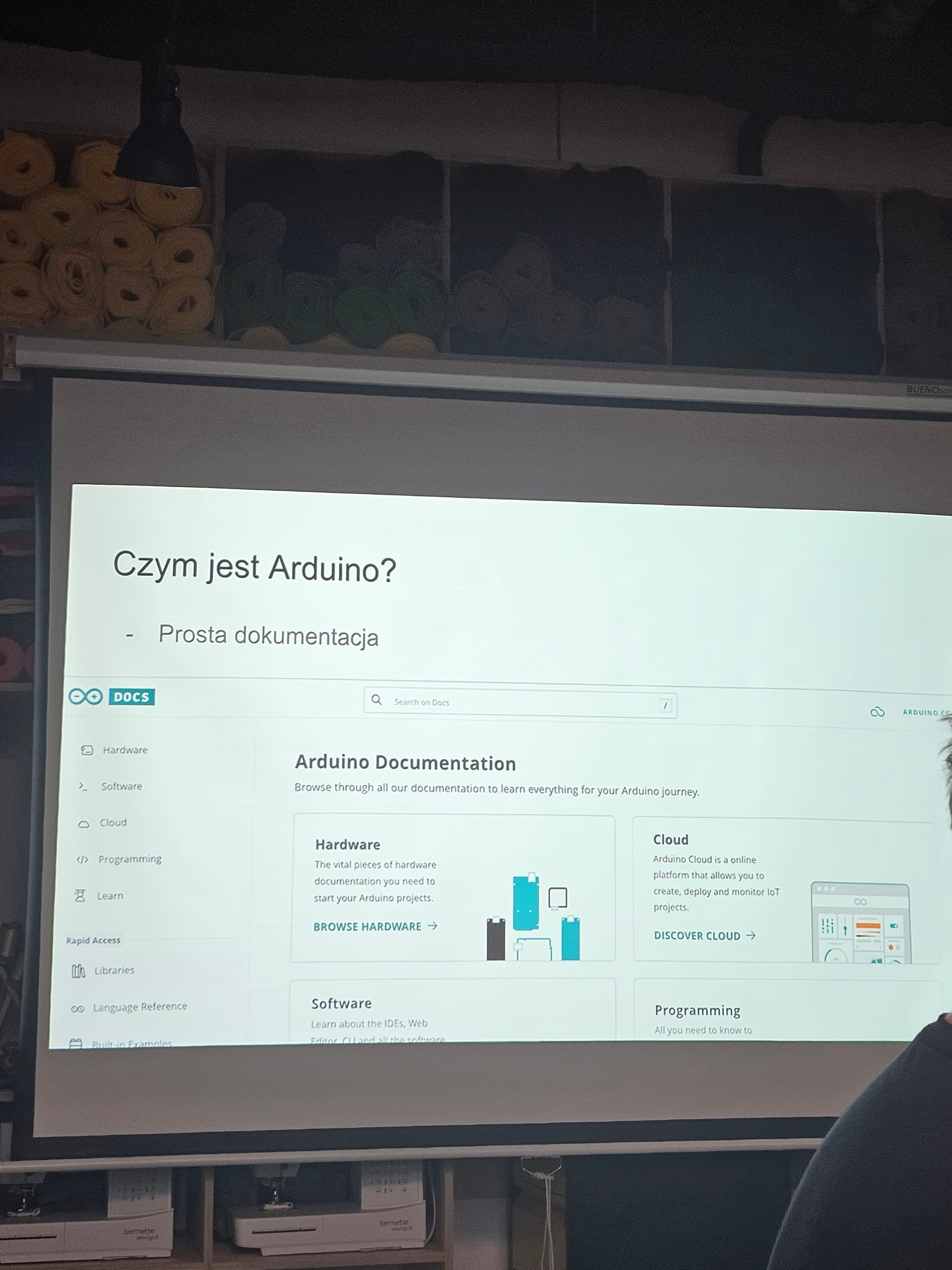

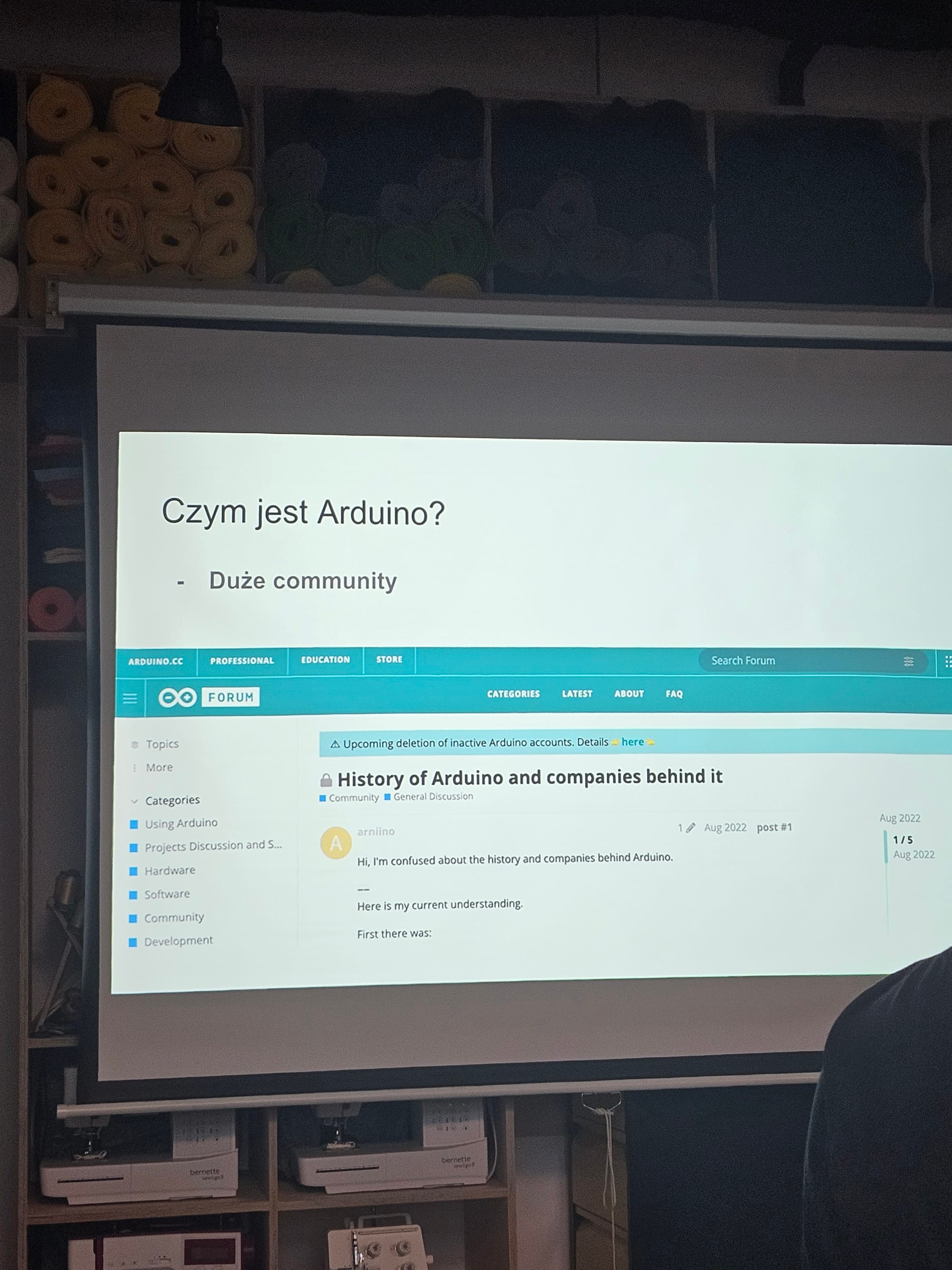

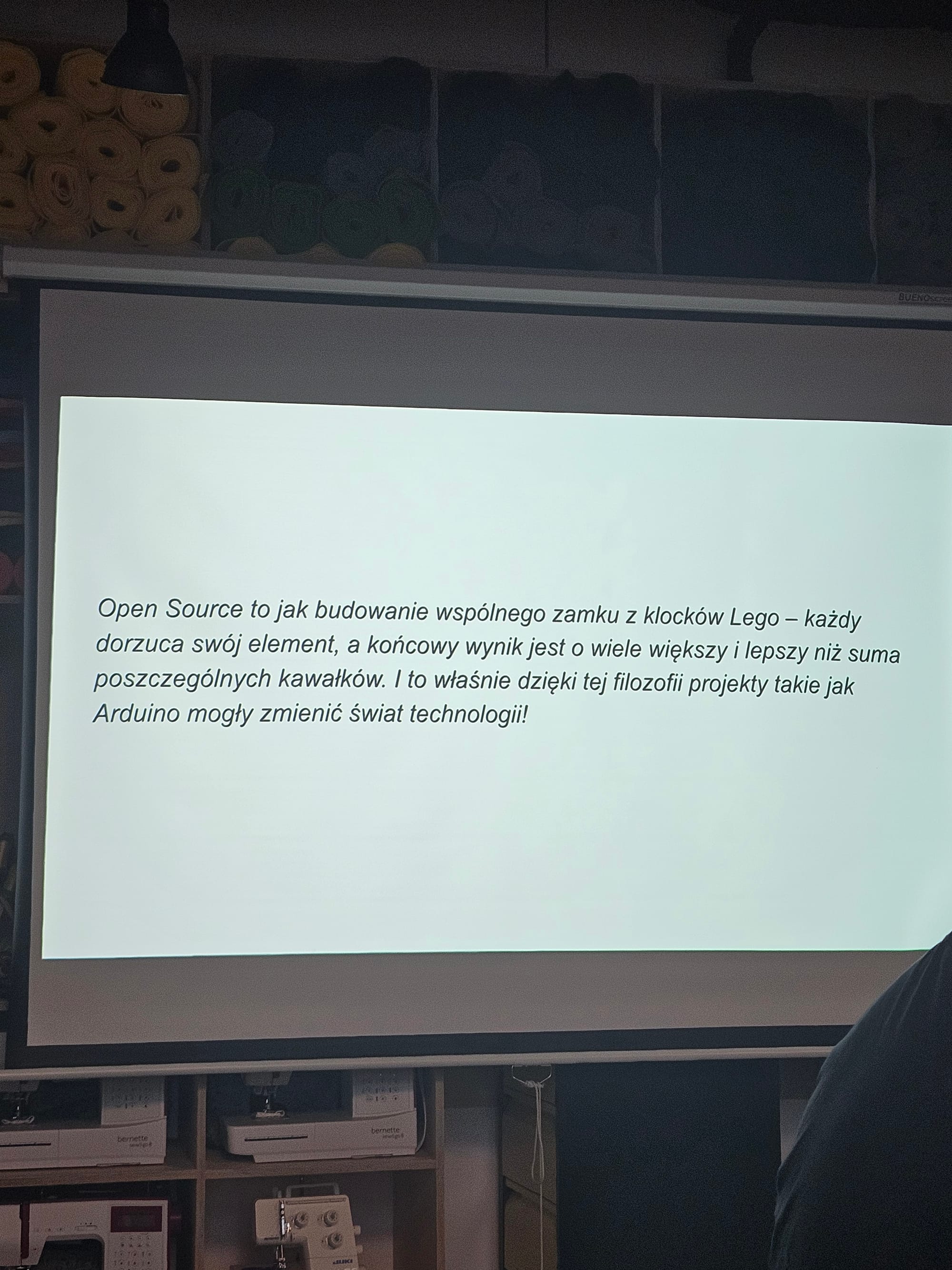

Arduino = opensource hardware 😄

Ciekawostka: lilipad - okragle arduino

Elementy Arduino

1. Port USB typu B- odbieranie/wyslanie i zasilanie arduino
2. zasilanie DCjar
3. pin Vin = voltage in
4. przycisk RESET czerwony
5. Piny zasilajace 5V i 3v3 (=3,3 volta -przecinek moze sie wytrzec z plytki, wiec lepiej zapisac v zamiast przecinka) - zasilanie z Arduino
6. elektroniczy vs elektryczny uklad - obecnosc mikroprocesora
7. pin GND (ground) to jest "minus" jak na baterii, a "plusem" bedzie 3,3V lub 5V
8. piny cyfrowe 0/1 (0-13).
   1. 0 =niskie/ 0 Volt.
   2. 1= podajemy 5volt lub 3.3 volt
9. piny analogowe 0-1023 (A0-A5) zakres 1024 mozliwosci, bo 0-index based.
   1. 1 pin cyfrowy odpowiada ustawieniu 1023 na analogowym

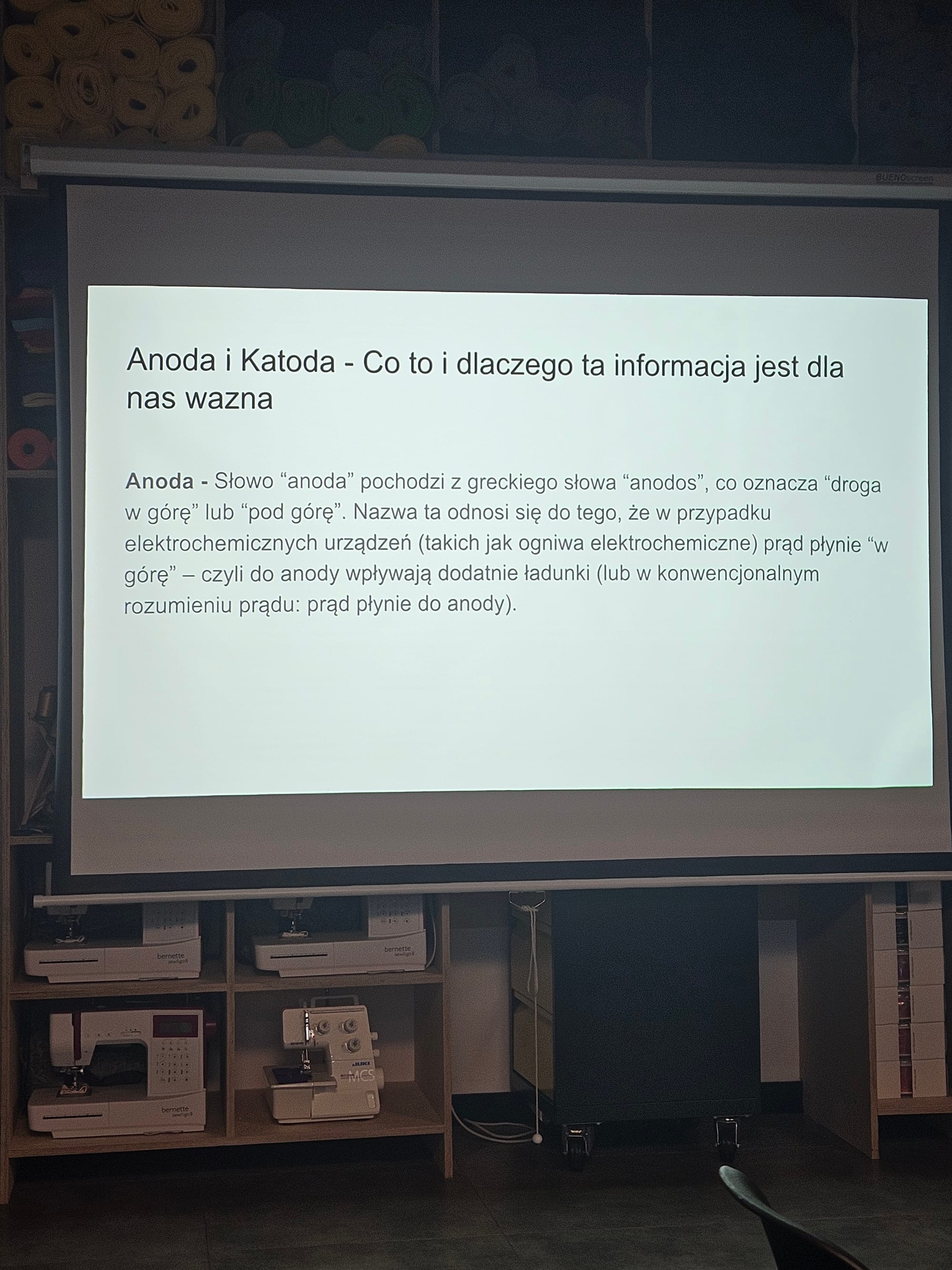

10. Elektrochemia (Katoda + anoda -)

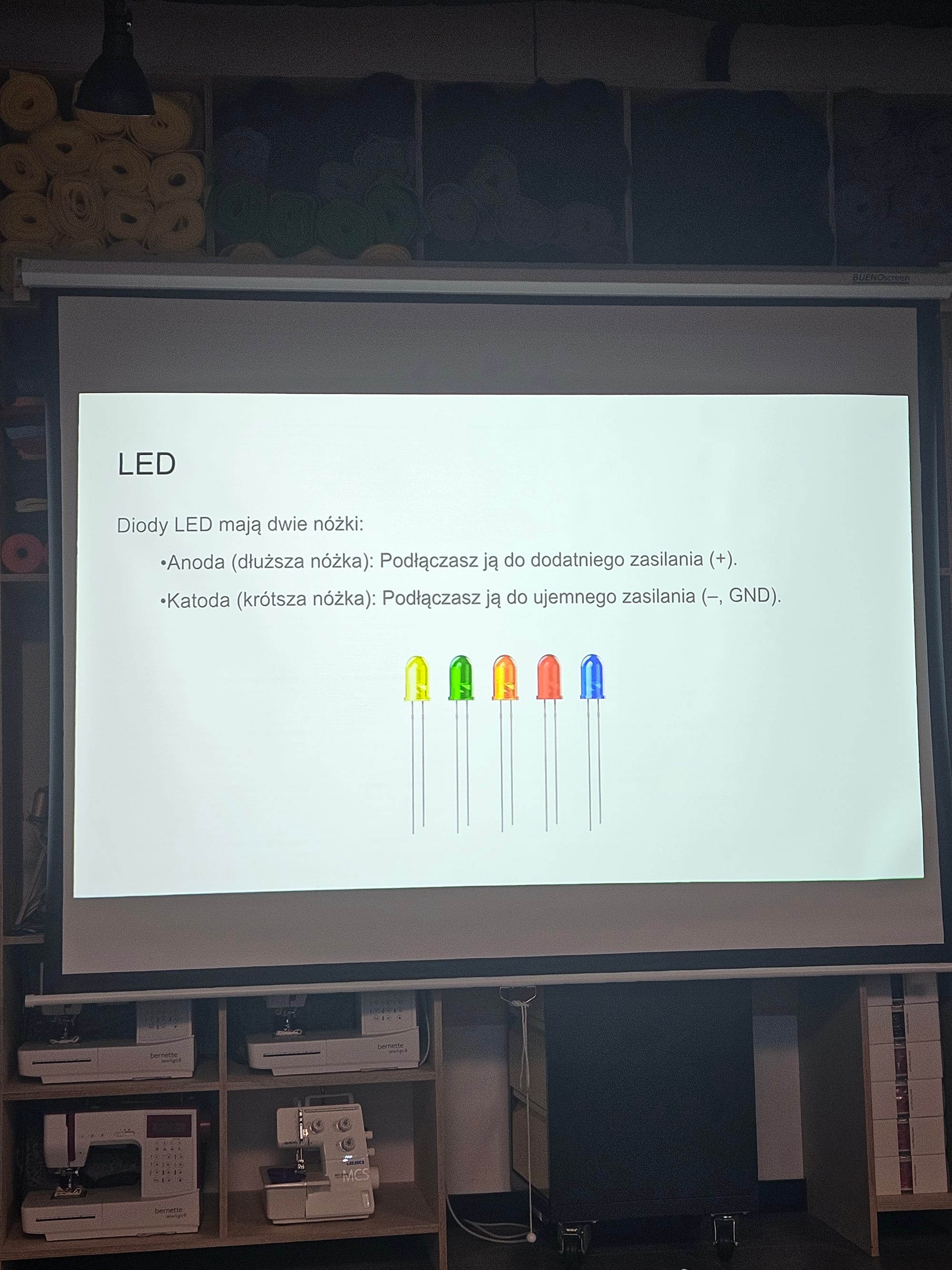

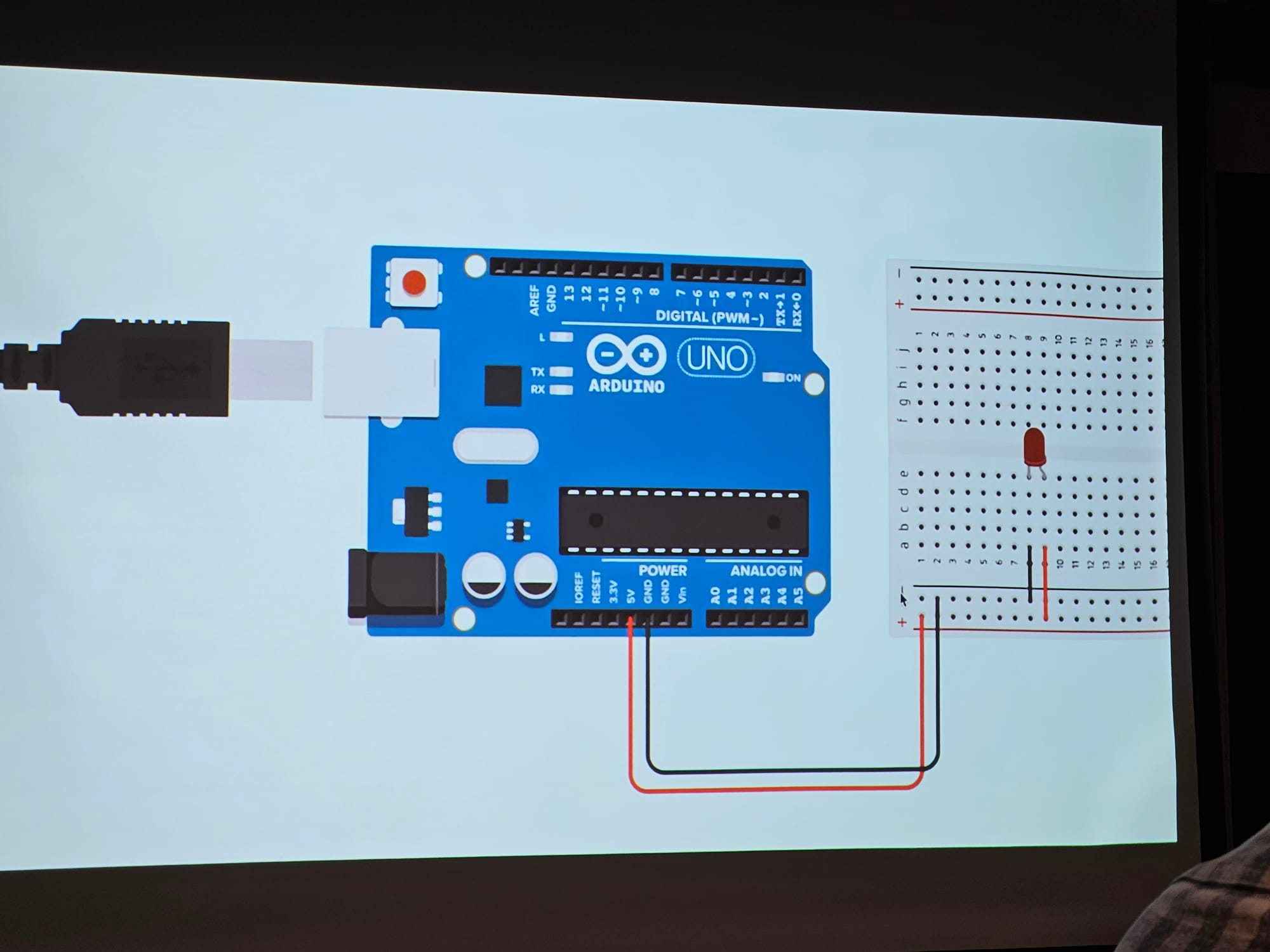

11. dioda -> anode podlacz do 5V,

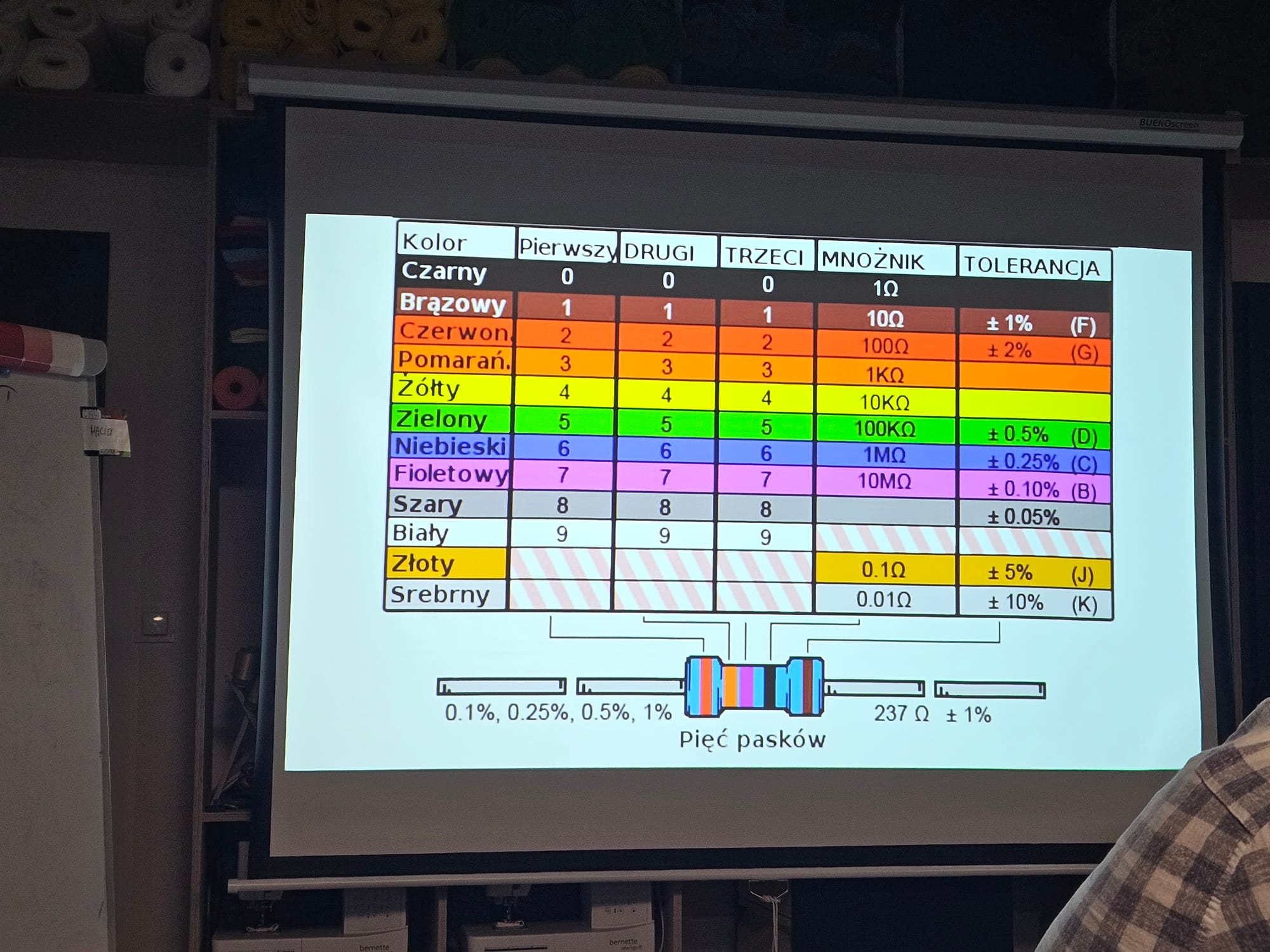

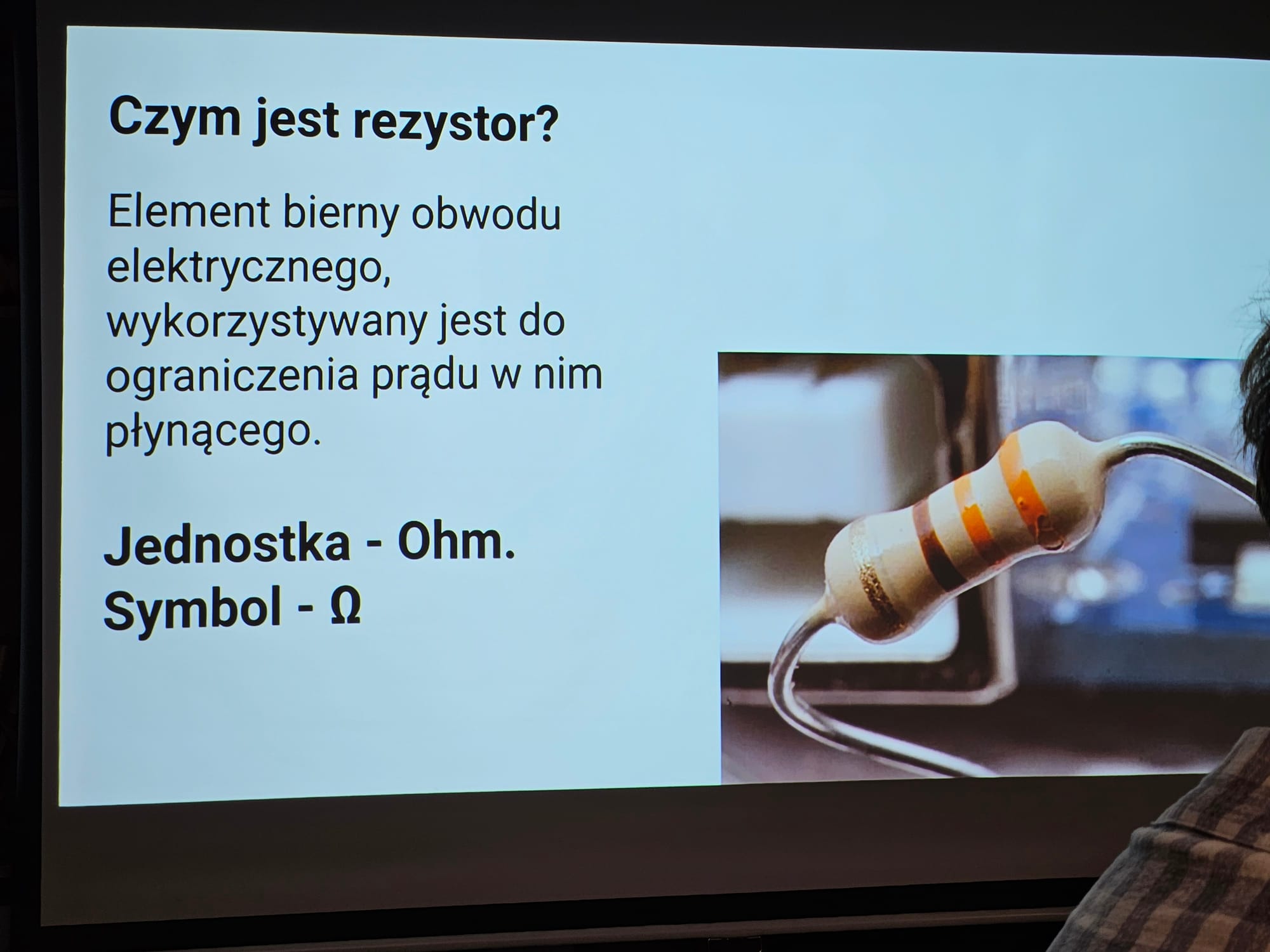

Rezystory

1. Przykladowy rezystor - 4 paski: 1. braz (odczyt z tabeli 1), 2.zielony (z tabeli 5) , 3.(przedostatni )braz (z tabeli mnoznik *10 Omow)= 1 5 *10 om=150 om i zloty pasek =tolerancja. trzeci pasek ( odczytujemy tylko jesli sa 4 paski w srodku

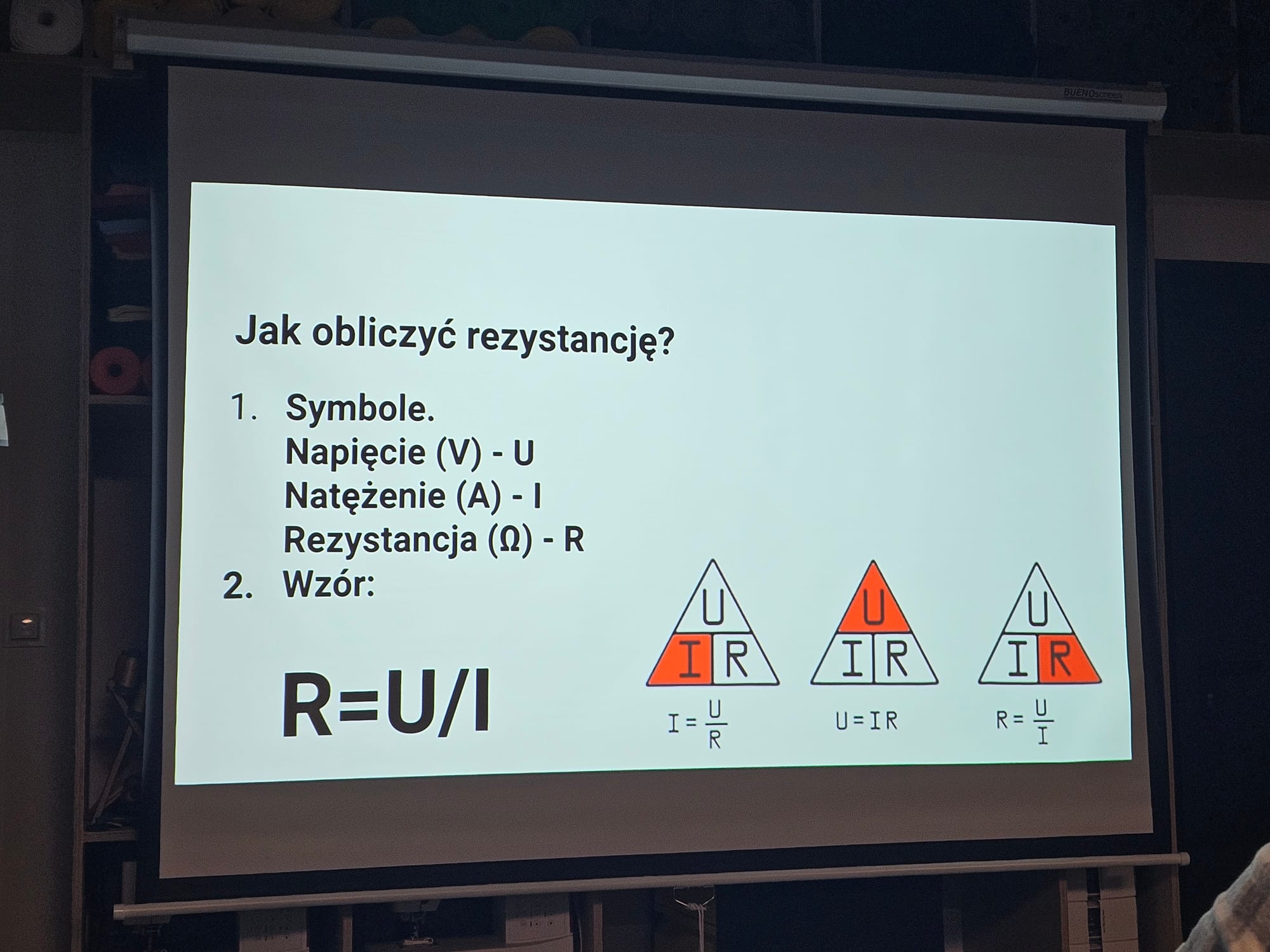

2. R=U/I

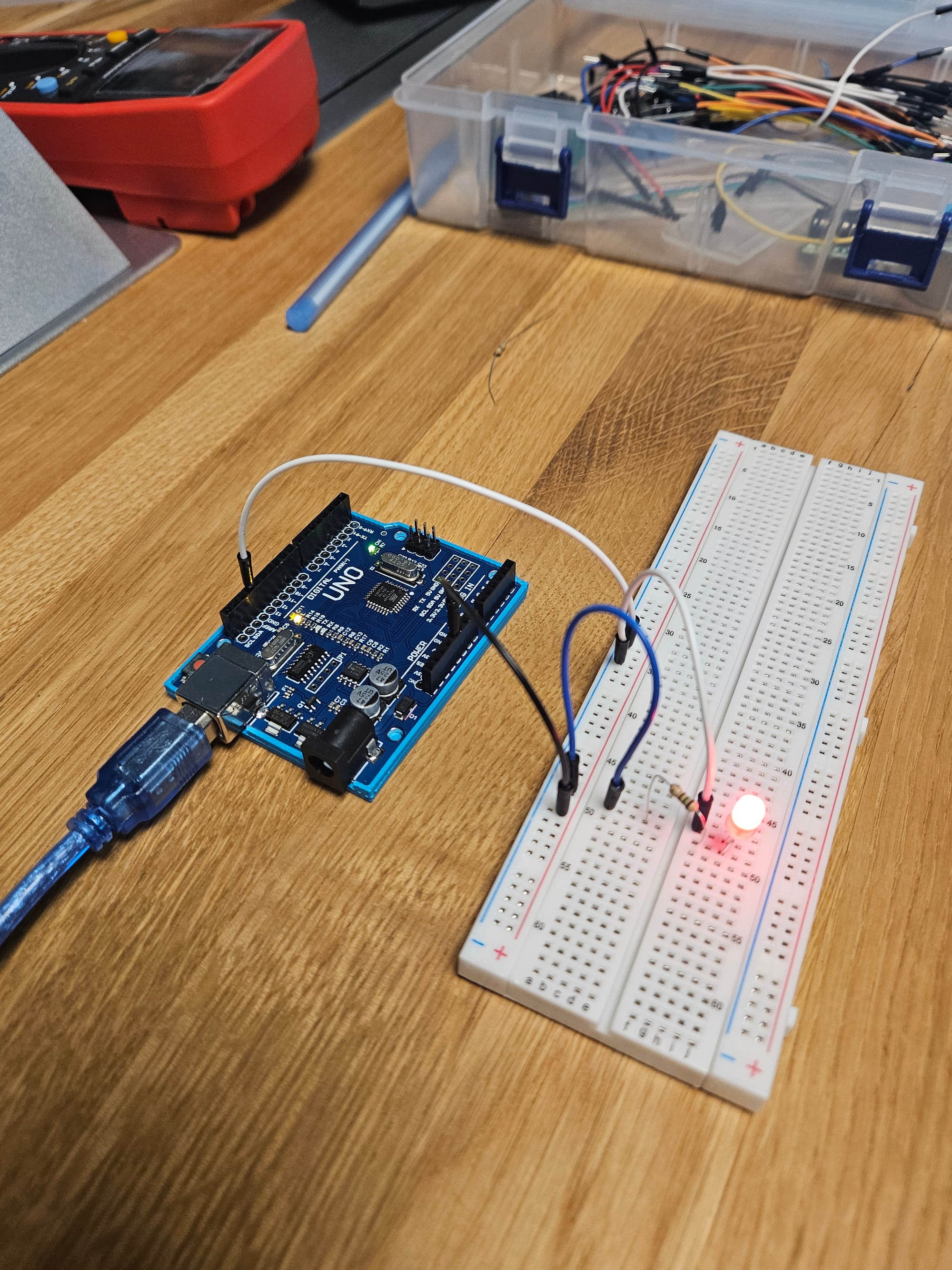

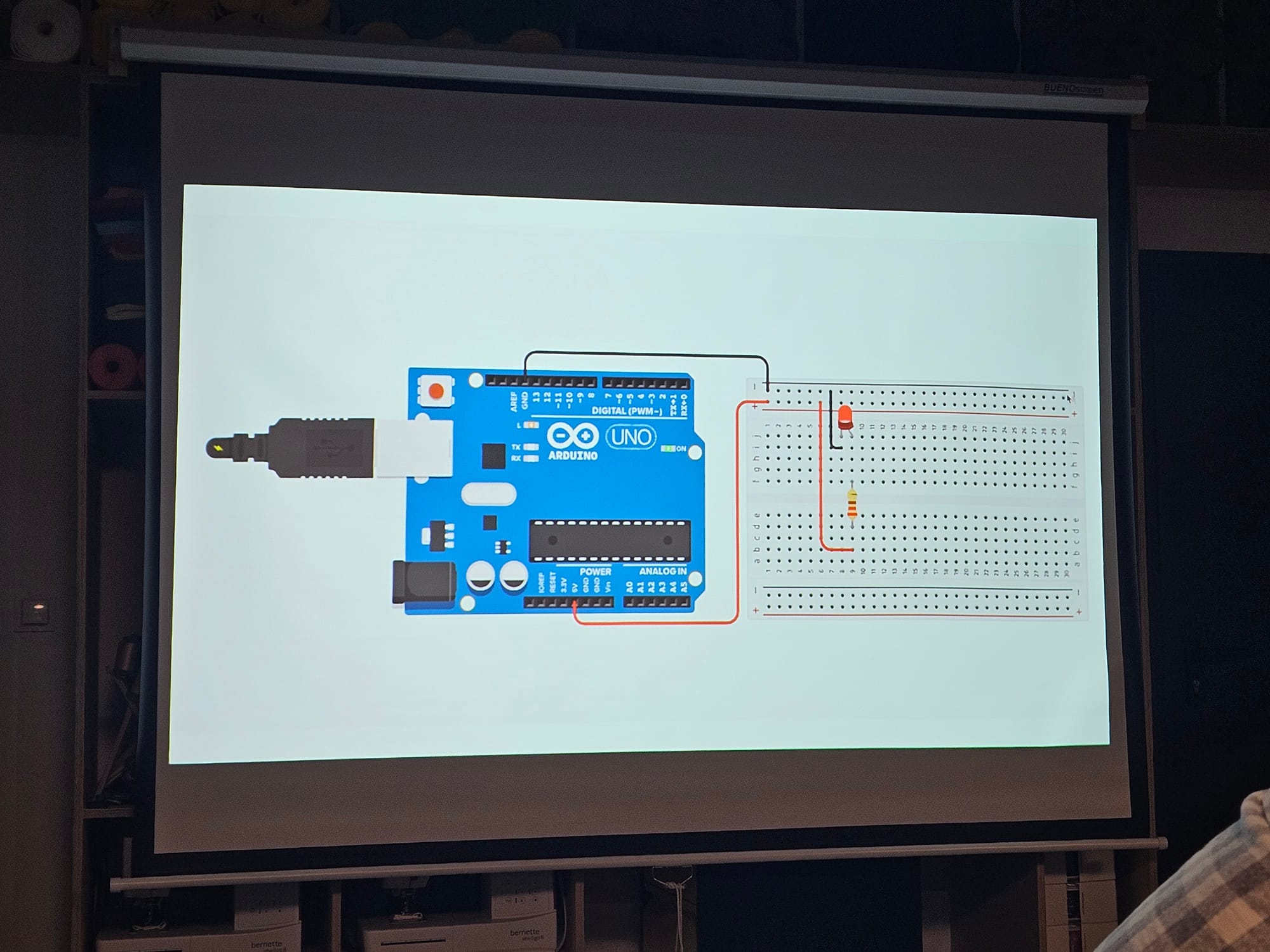

3. zadanie obliczeniowe - jaki musimy dodac rezystor zeby dioda nie wybuchla po podlaczeniu do kompa?

1. z Arduino mamy 5 V zasilania, czerwona dioda srednio potrzebuje 2 V, czyli 3 V potrzeba zredukowac rezystorem. Oblicz wymagany opor
1. R= 2,8V/ 0.02A= 140 Om

Kalkulator LED oraz inne kalkulatory

Kalkulator LED oraz inne kalkulatory

zwyczajowo rezystor ma byc na plusie, bo latwiej analizowac, ale teoretycznie moze byc na minusie

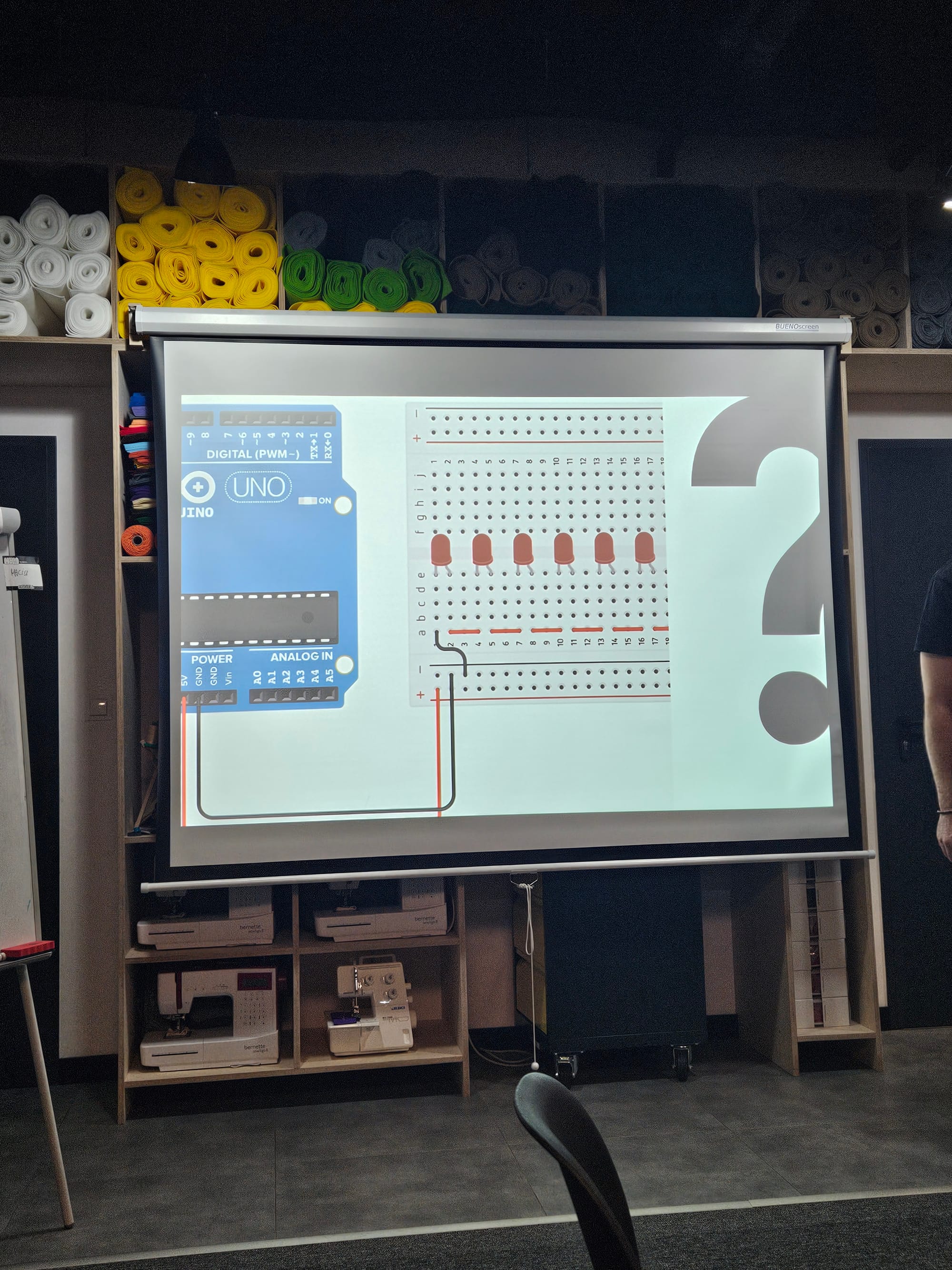

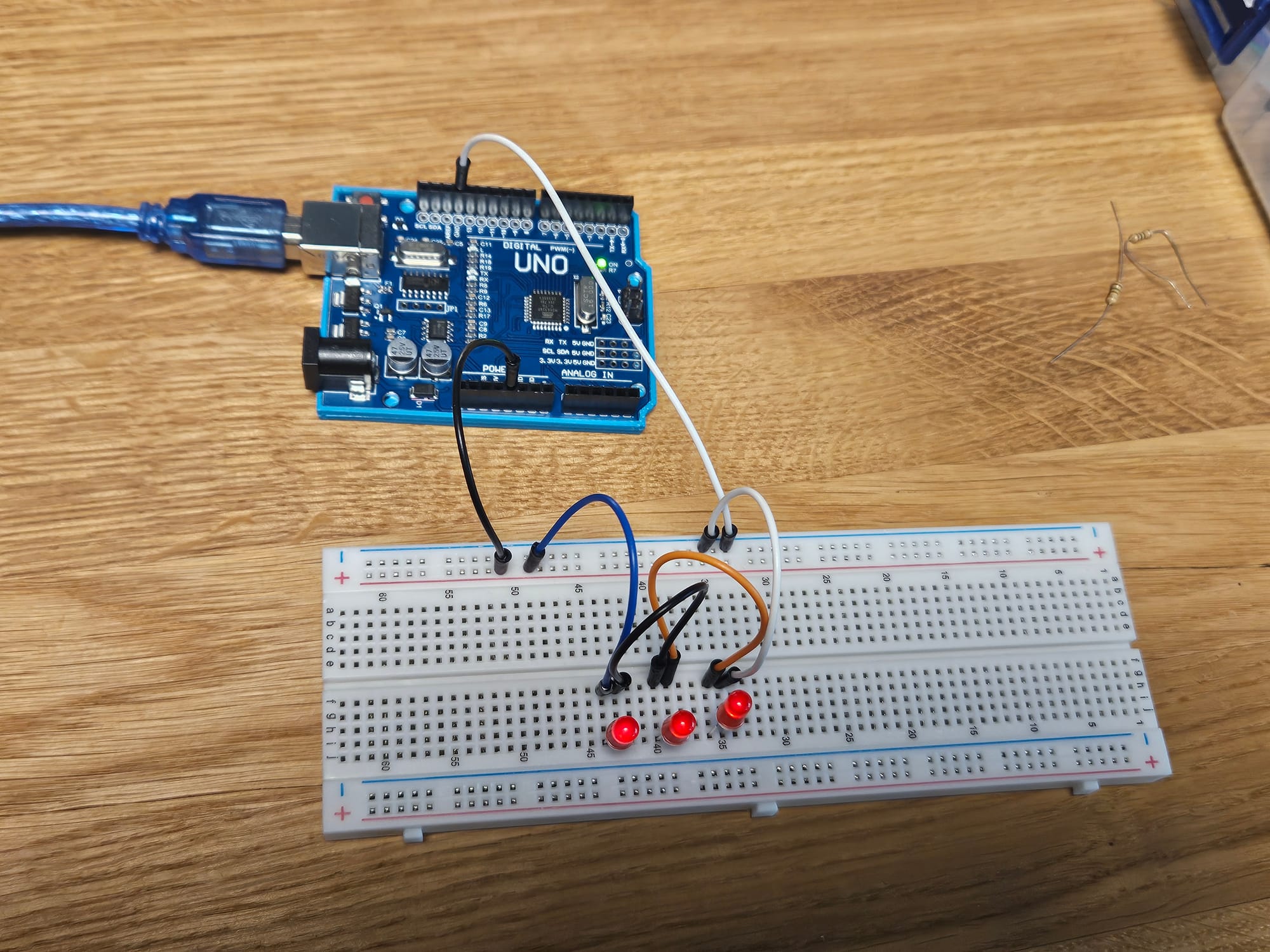

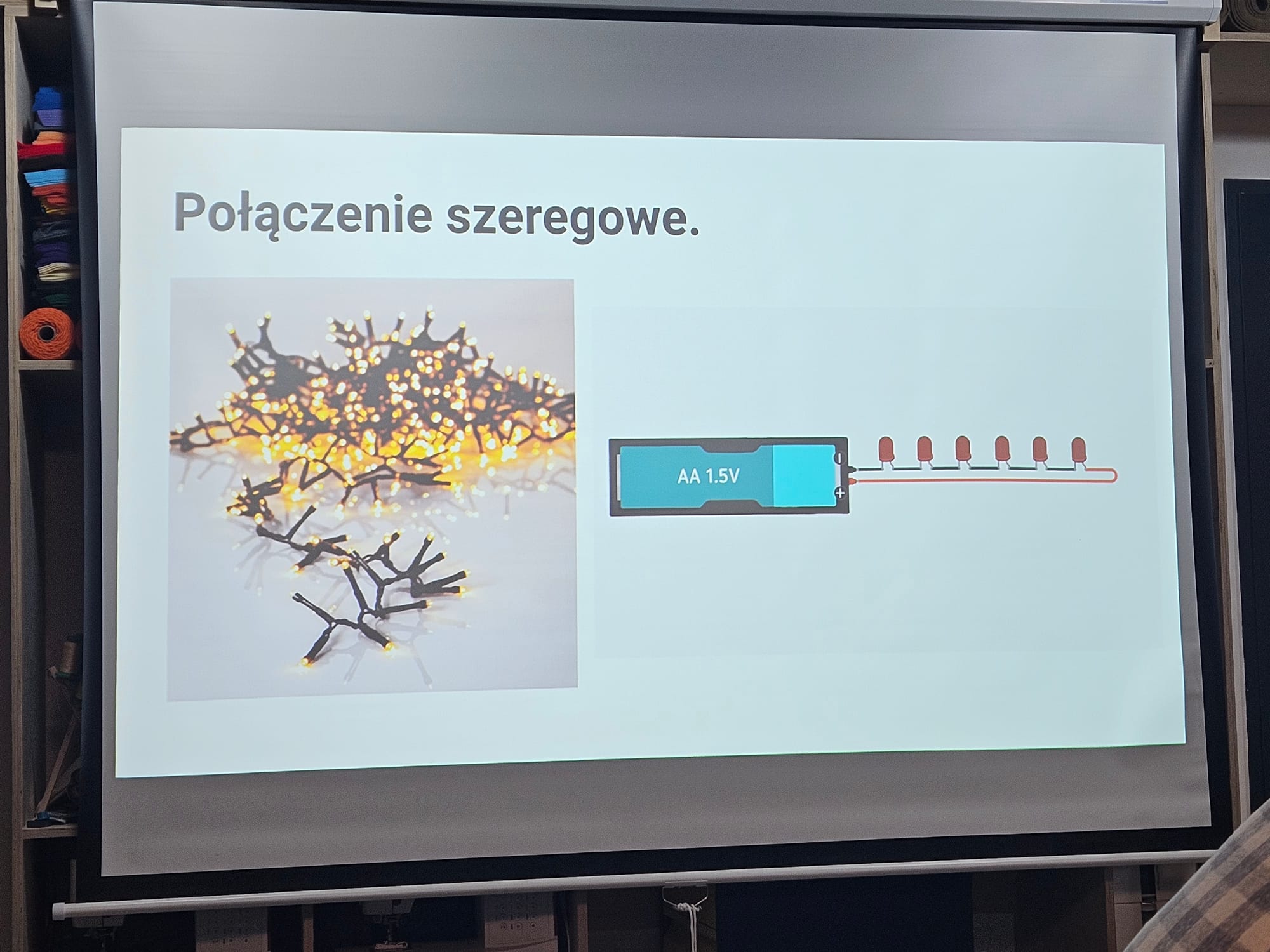

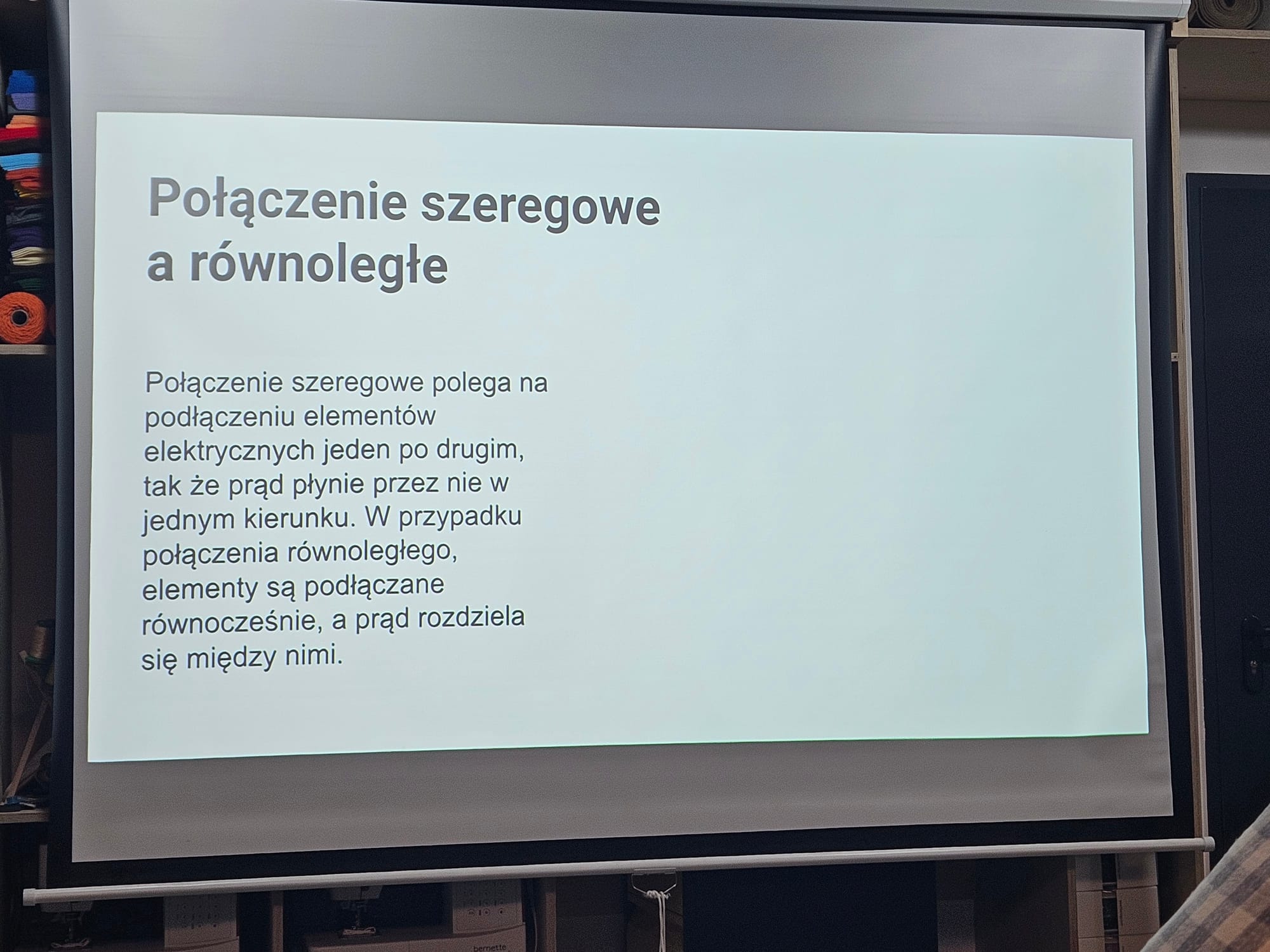

Polaczenia szeregowe i rownolegle

baterie polaczone rownolegle - > napiecie bedzie 1,5V, ale pojemnosc bedzie 4x wieksza
