FUSION - podstawy
SculptGL - darmowy program do rzeźbienia w przeglądarce
tinkercad, blender - programy do projektowania 3d,

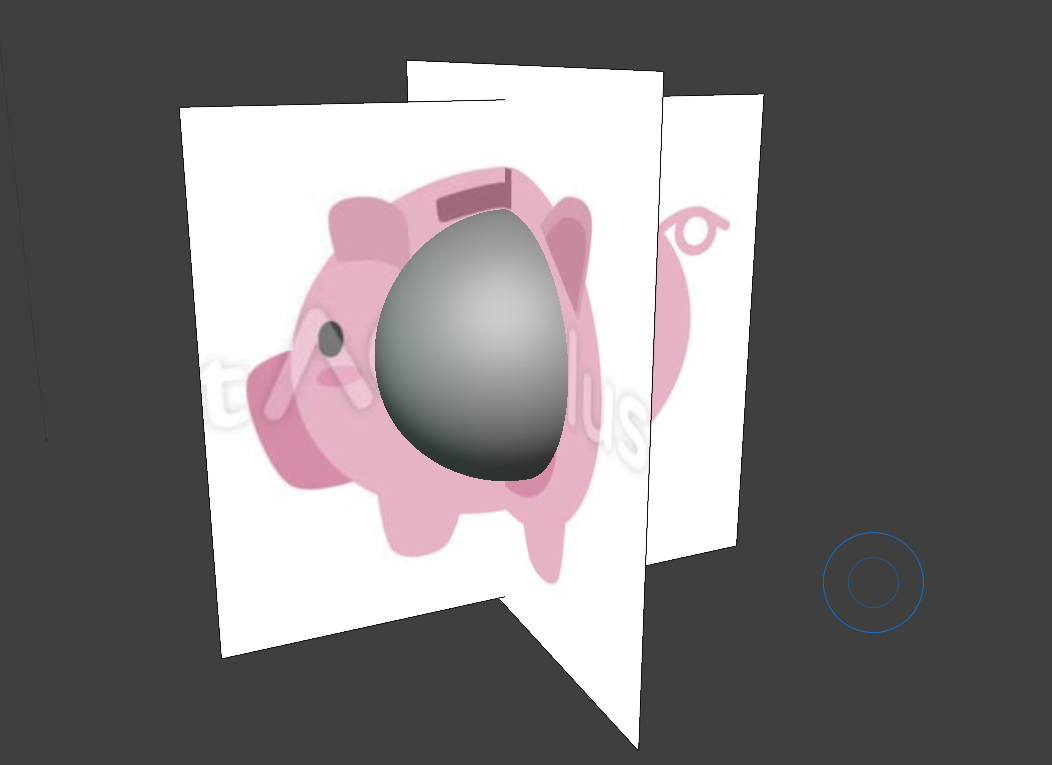

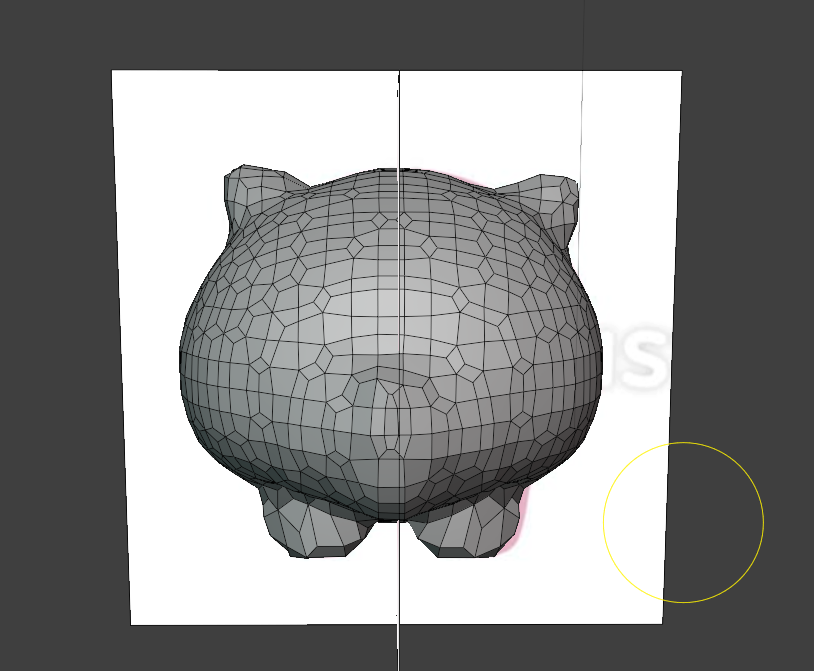

Blender - świnka

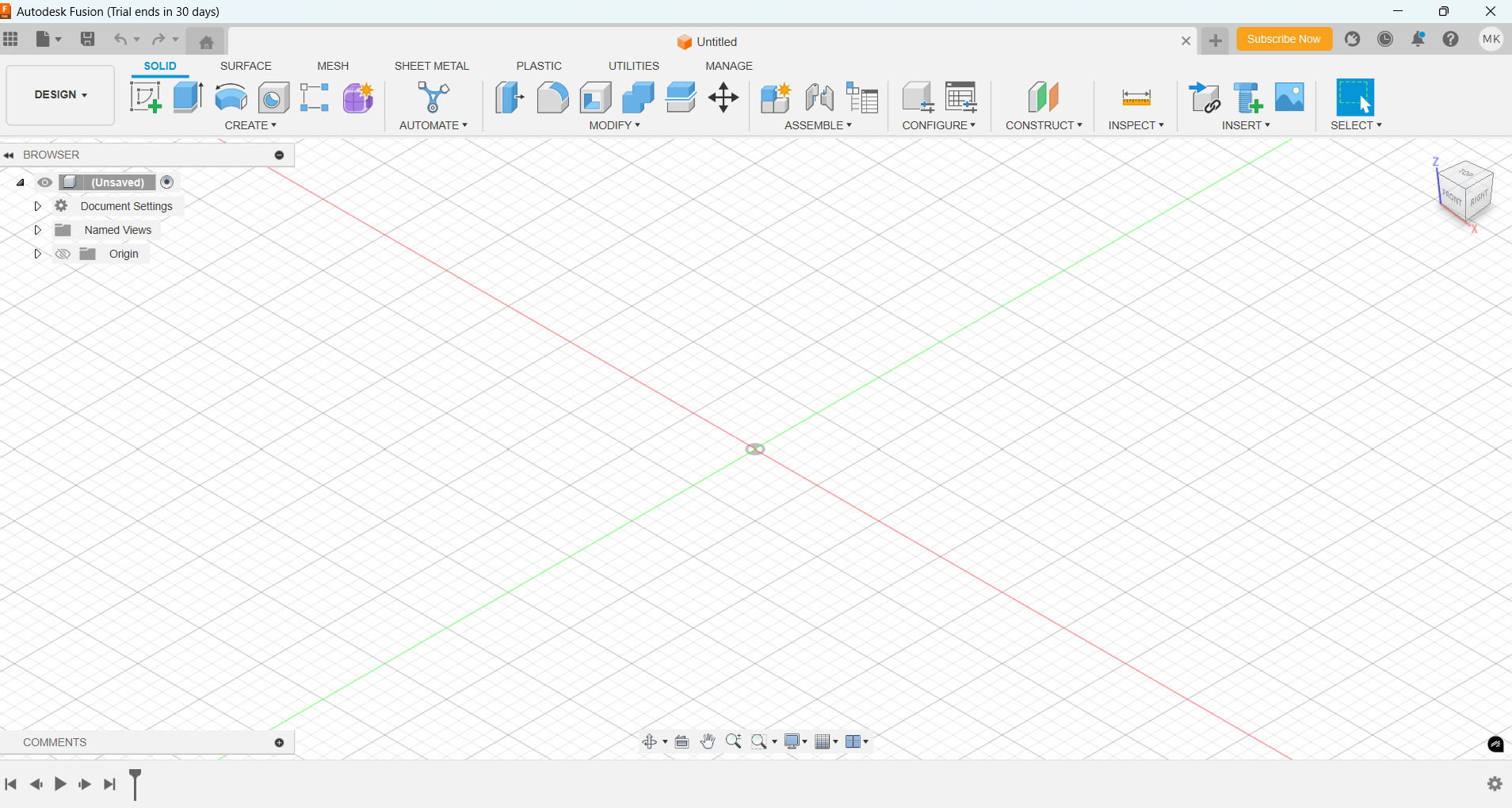

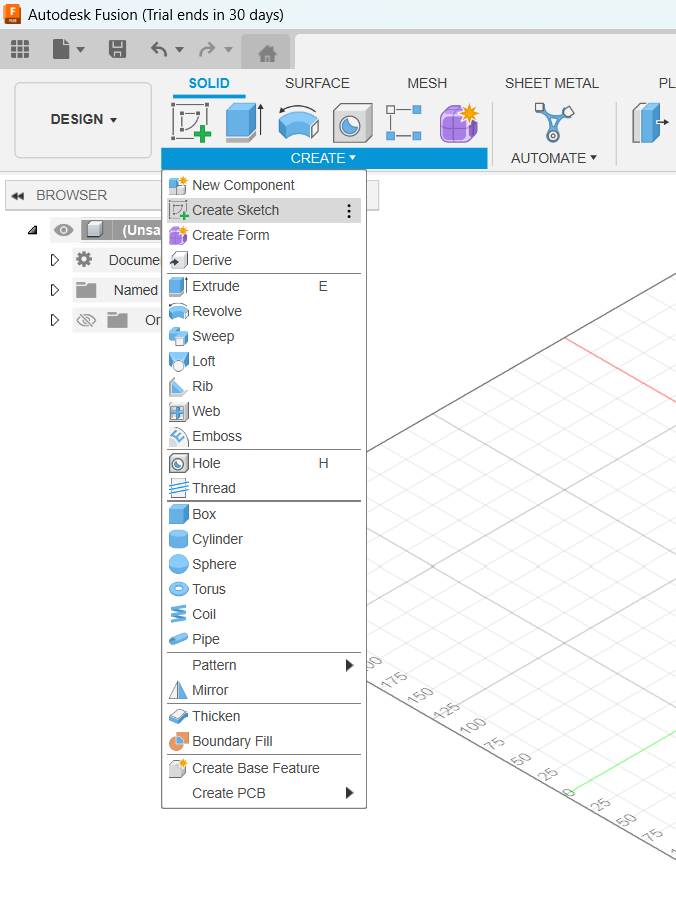

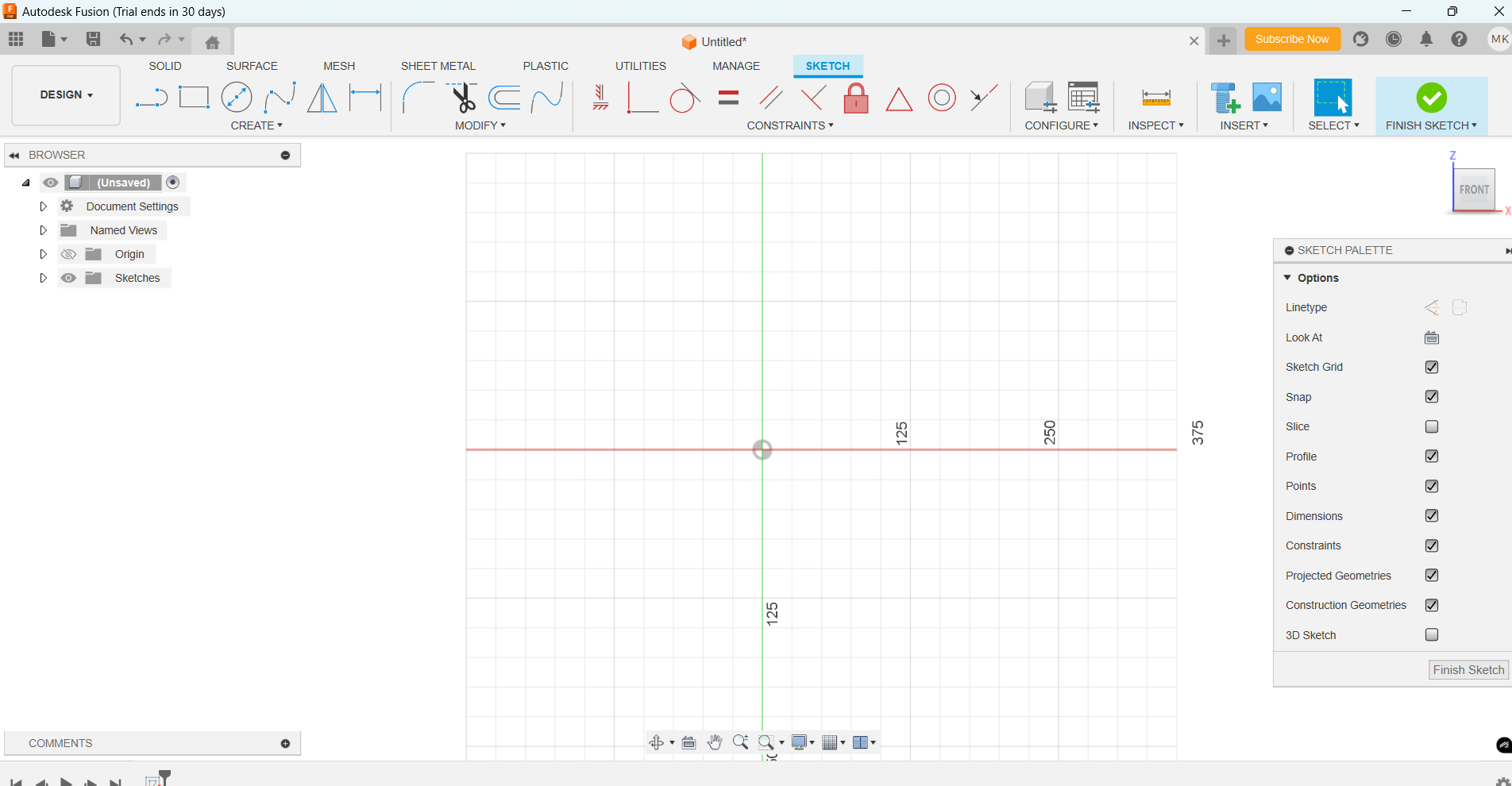

FUSION - program do projektowania typu CAD ( projektowanie wspomagane komputerowo) Computer Aided Design
Fusion jest płatny, ale jest darmowa wersja na 30 dni a po 30 dniach na classroomie jest "zmiana licencji na personal use" i tam wystarczy podać meila
SHIFT + SCROLL - obracanie kamery lub kosteczka w prawym górnym rogu
Jak najedziemy na kostke to pojawia się ikonka domku, po kliknięciu wracamy do widoku pierwotnego
Rysujemy linie, żeby zakończyć rysowanie zamykamy obiekt lub klikamy ESC

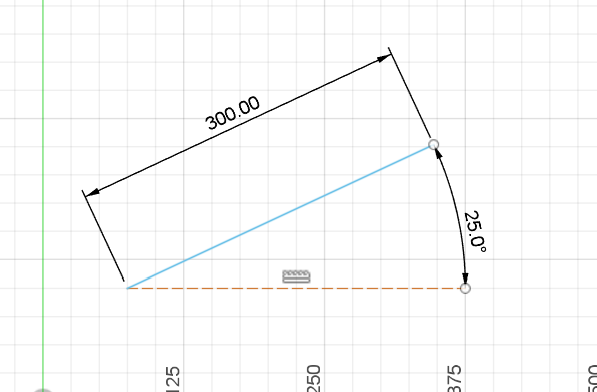

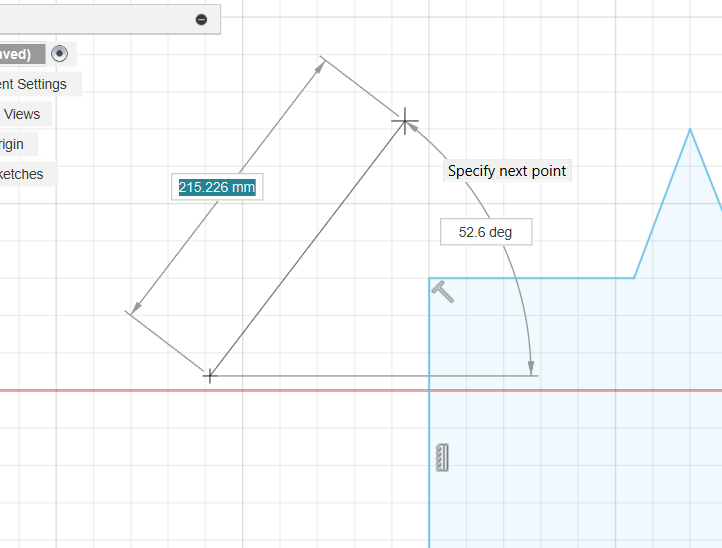

Tworząc linie możemy odrazu ustalać ich długość,
TAB zmienia okienko zmiany długości lub kąta

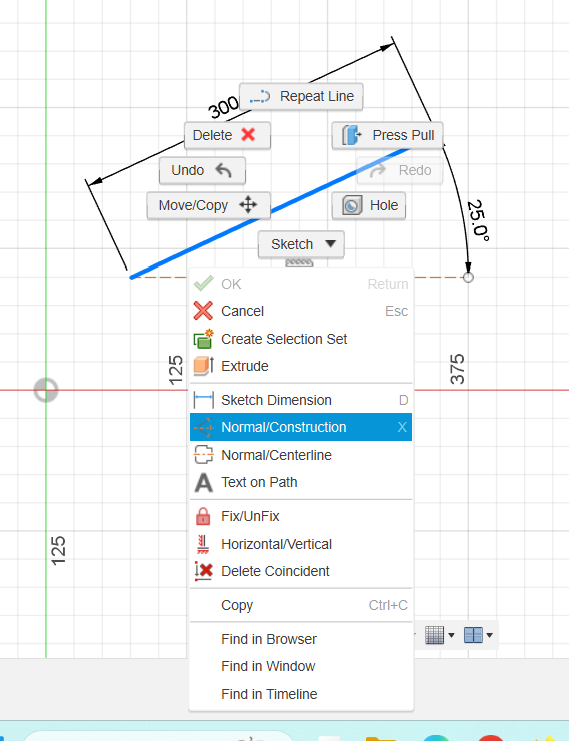

Linie możemy zamienić klikając na wybraną linie prawym przyciskiem myszy i wyświetla nam się opcja NORMAL/CONSTRUCTION
zaznaczanie lewym przyciskiem myszy
jeśli zaznaczam w prawą strone pojawia się pomarańczowe okienko i ono działa bardzo dokładnie, musze zaznaczyć cały element, żeby się zaznaczył
jeśli zaznaczam w lewą strone pojawia się żółte okienko i ona zazncza wszystko czego dotknie,

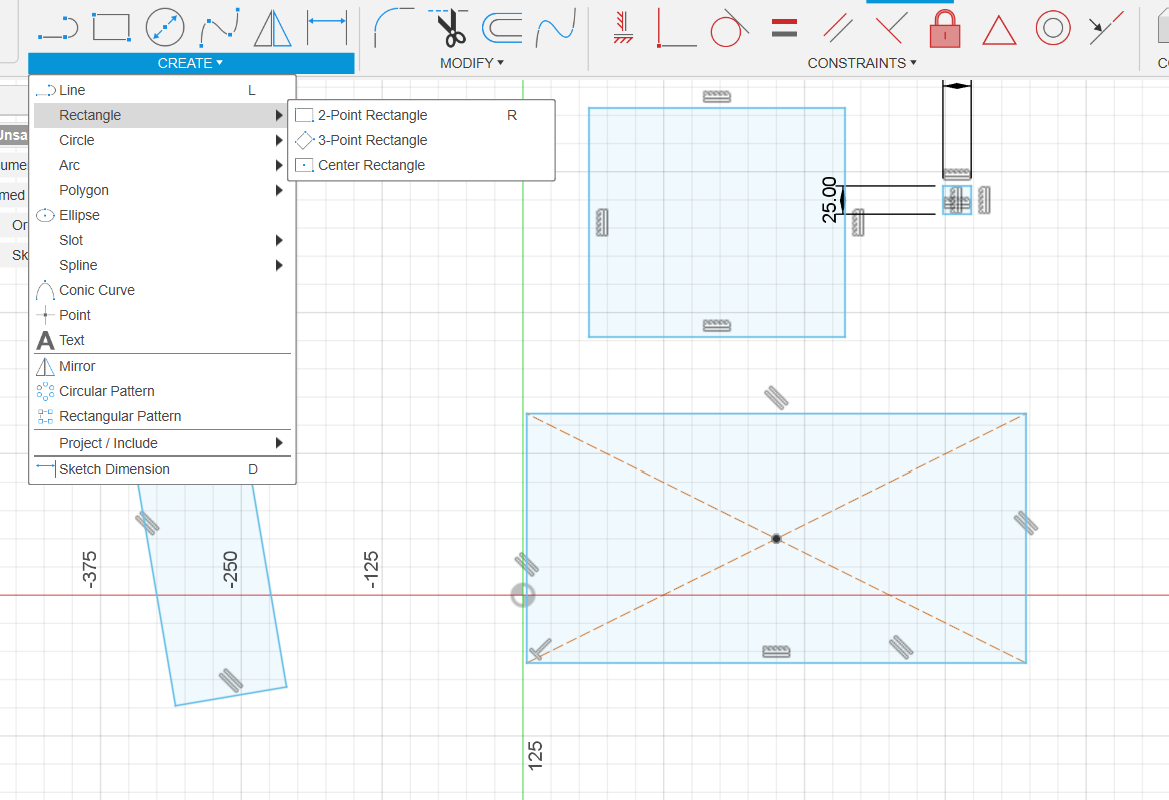

2-point rectangle - tworze podając dwa wymiary boków
3-point rectangle - tworze podając wymiary, ale też ustawić kąt nachylenia
center rectangle - tworzenie wyznaczając punkt centralny
PROFIL - zamknięty szkic podświetlony na niebiesko

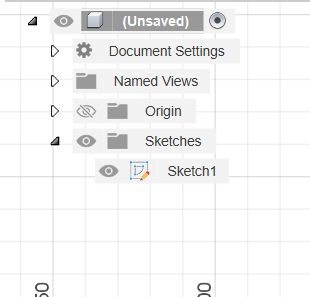

Jeśli klikniemy FINISH SKETCH, a chcemy wrócić do edycji tego szkicy po lewej w drzewku jest folder sketches, klikamy na nasz szkic prawym klawiszem myszy i klikamy edit sketch
Fusion rozumie też proste równania matematyczne przy wpisywaniu wymiarów

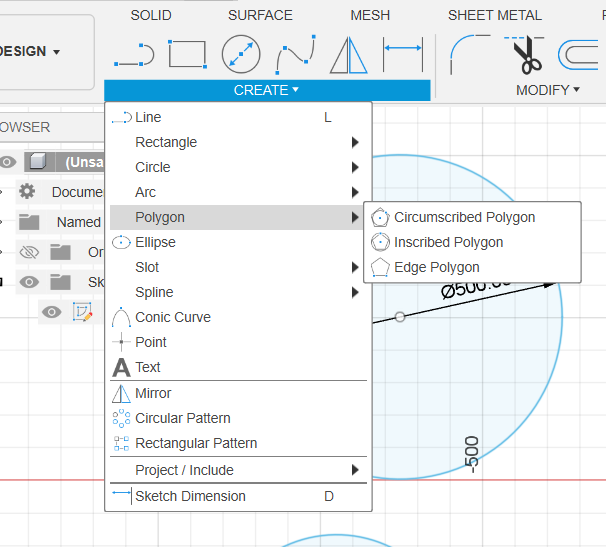

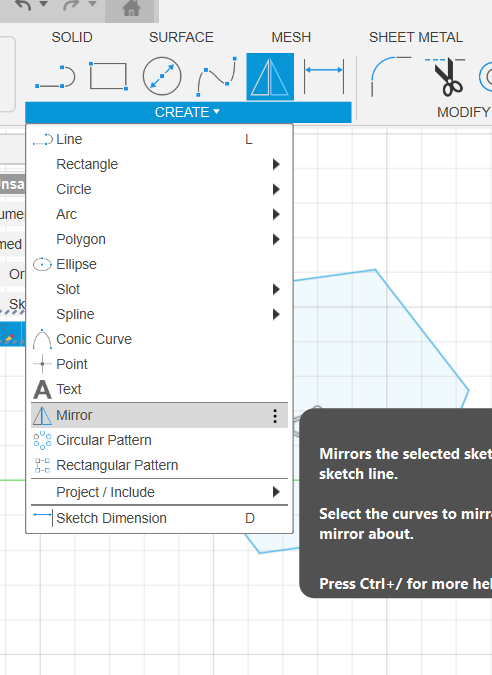

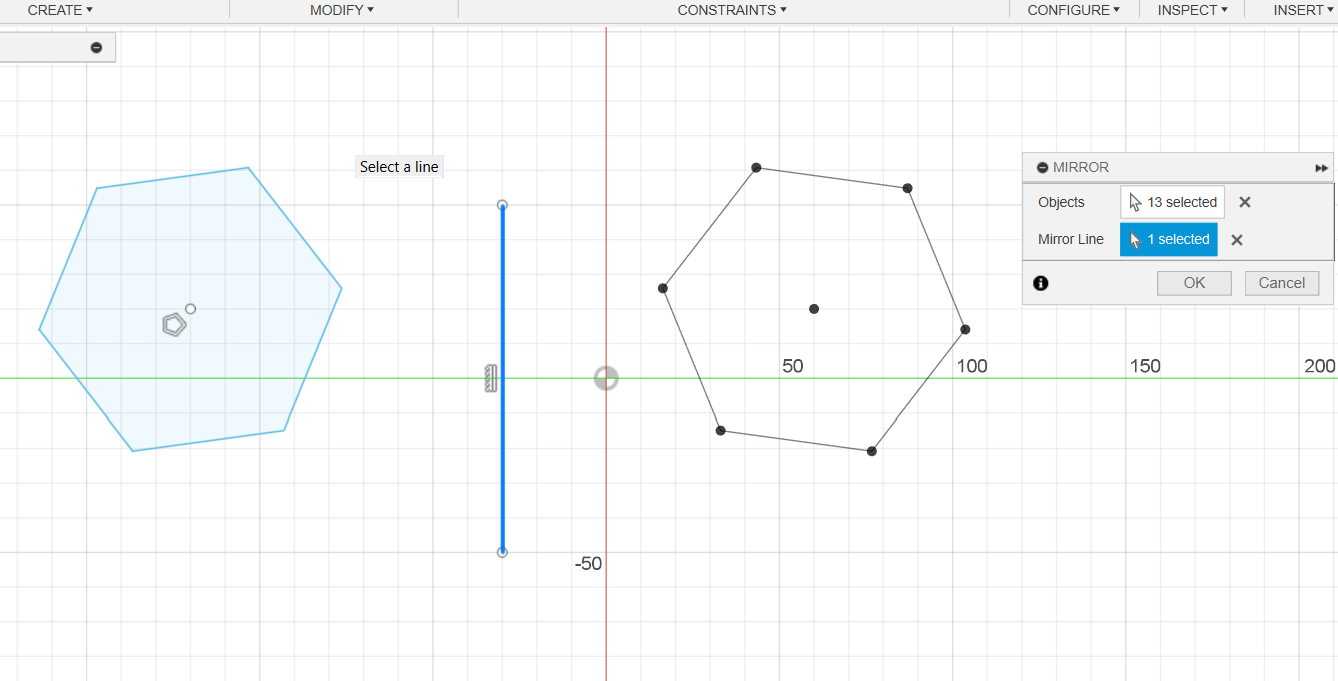

MIRROR
W opcji mirror musze zaznaczyć ( nie tylko kliknąć) obiekt który chce odbić, względem lini, która ma być tym lustrem.
obiektami które są odbite moge poruszać i poruszają się one nadal względem linii

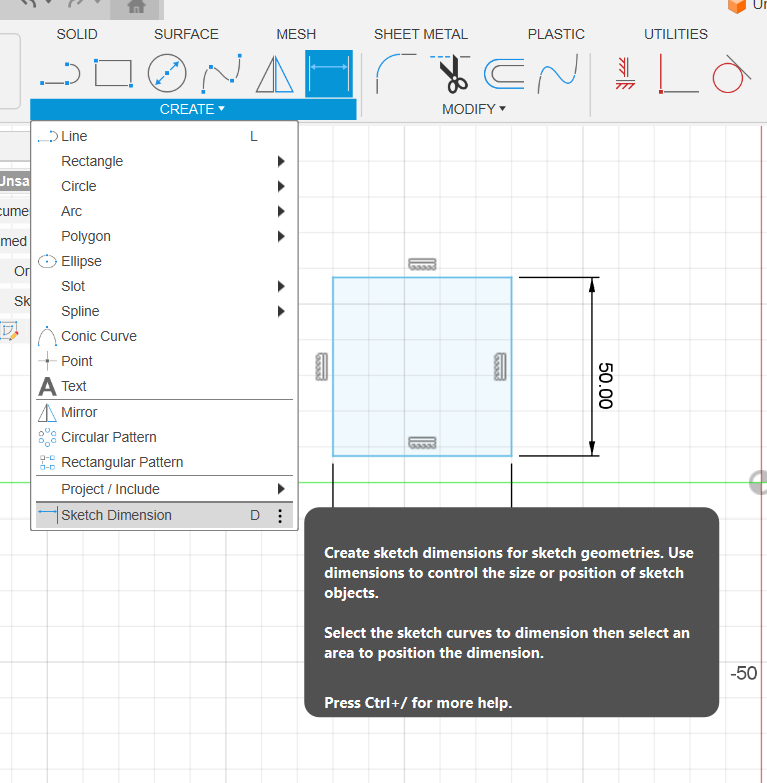

jeśli chce zmienić wymiary, klikam na create i sketch dimension i tam zaznaczam co chce zmierzyć (i przeciągam) lub zmienić w wymiarach
obiekt ma czarną obramówke jeśli jest w pełni zdefiniowany, czyli ma podane wszystkie wymiary. przy projekcie zalecane jest w pełni definiowane obiektów
RECTANGULAT PATTERN

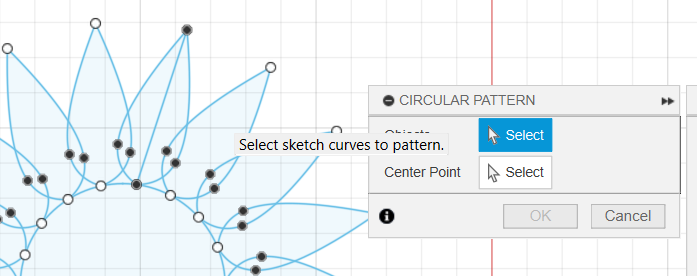

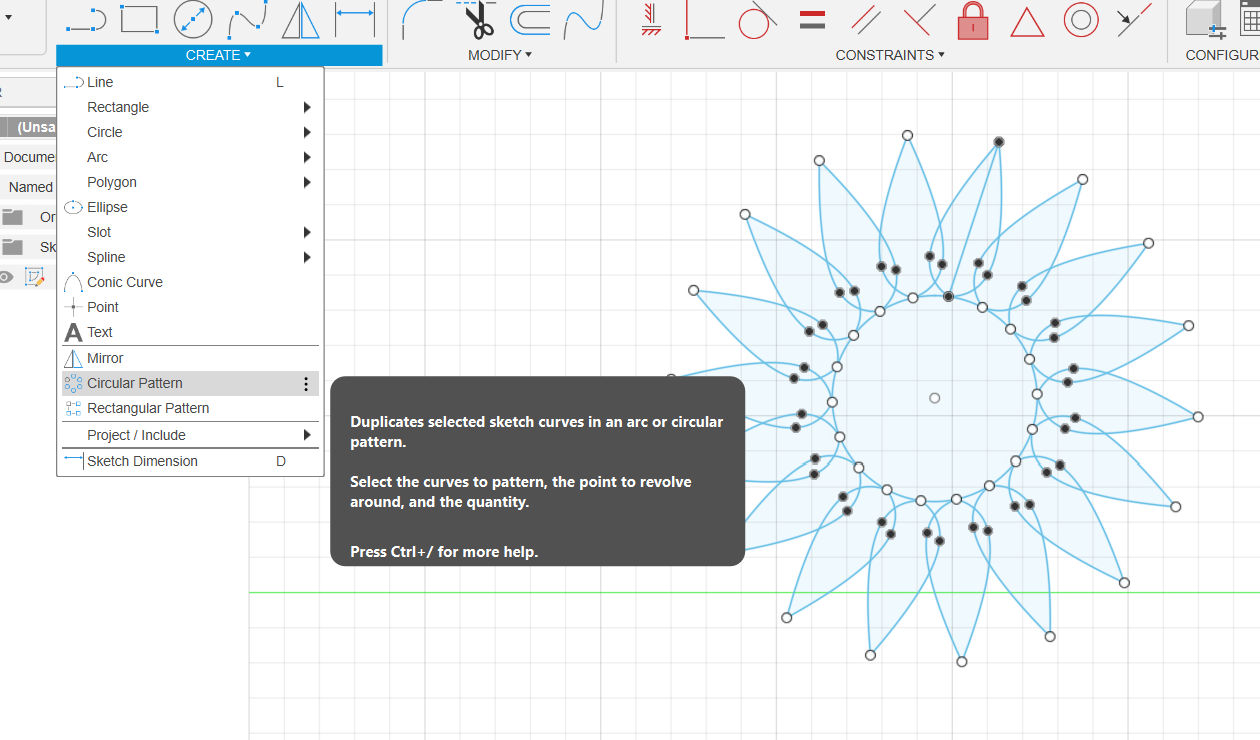

CIRCULAR PATTERN
Trzeba zaznaczyć obiekt, a później punkt centralny (w kole) wedle którego ma się powtarzać wzór.

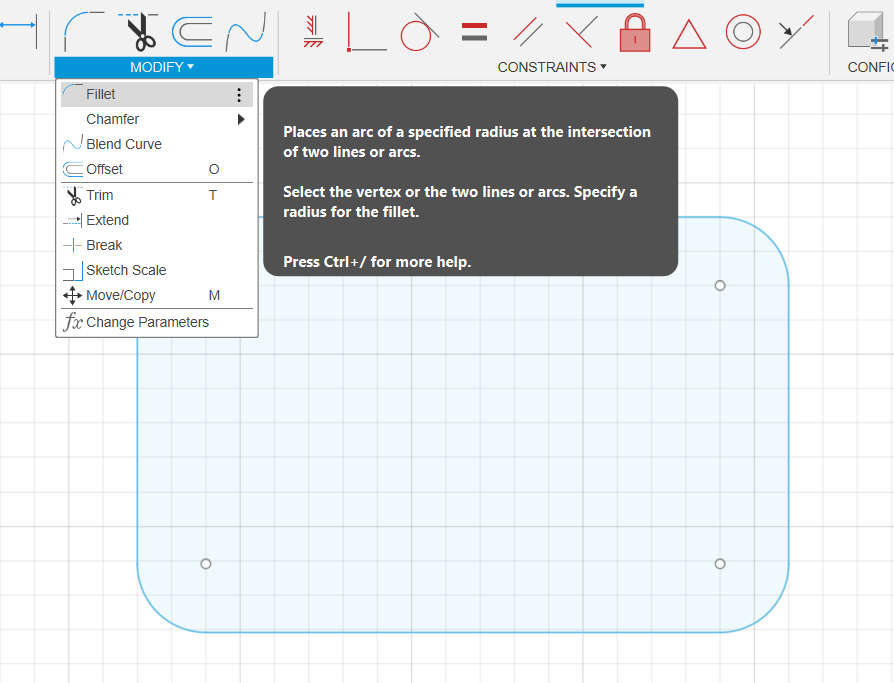

MODIFY-FILLET - zaokrąglanie rogów
Na classroomie jest TUTORIAL 30 DNI Z FUSIONEM
