Dzień 4: laser mały & ploter tnacy naklejki & frezarka CNC
https://desktop-67h1aad.local:2402/login
h: Kurs111!!!
ctrl shift R (dopasuj do obszaru)
path - break apart
TROTEC MAŁY
PLOTER TNĄCY (rolujacy)
np brother
gdzie wykorzystuje: identyfikacja wizualna i reklama, naklejki, banery,
folia transferowa : do sublimacji do koszulek
folia transportowa: naklejeie loga na szybe np
przemysl tekstylny i odziezowy
przemysl opakowaniowy
przem samochodowy (oklejenie busa)
przem spozywczy/ cukierniczy
tez wszedzie tam gdzie jest opcja ciecia
SŁOWNICZEK:
ostrze wleczone automatyczne- drag knife
wleczone do cienkich mat - thin drg knife
ostrze obrotowe- radełko - totary auto blade (jak do pizzy)
mata samoprzylepna - do papieru mata o nizszej przyczepnosci
aby nie kupowac mat co chwile sa drogie - klej do tkanin do stabilizacji a nie do przyczepiania
folia winylowa - odporna na war atmosfer
filc, papier, karton
głowica/karetka
docisk- pressure- nacisk ostrza (nie chcemy sie przebic przez wszystko)
pół cięcie half cut (naklejki, naciecie tylo wierzchniej warstwy)
pełne cięcie - przecina mat na wylot
CAM - rodzina programow odpow za przetwarzanie graf wekt na jezyk maszynowy gcode
brother canvas workspace (program to plotera brother)
JAK ZACZĄĆ?
pomysł
cyfrowy projekt (inkscape, z neta , svg
CAM (fmc)
ploter tnacy
co potrzebne narzedzia:
rakla
nozyczki
szpatulka
i in......
PLOTER
olsztyn
Ploter123
help log out
sdx250 - bez licencji - 2900 zl
maintain aspect ratio - jak klodka w inkscape
ZAPISYWANIE: optimized svg lub plain svg
path object to path
ctrl shift R resize to content
ramki bez sensu
IMPORT do brotheracanvas workspace
symbol svg po lewej
zaznacz all
po prawej edit
width height, zmieniamy jeden parametr
tick: maintain aspect ratio
inkspace: text - put on path
wygiety napis: rysujemy sciezke/ osobno napis/ z shiftem zaznaczamy
text: put on path/ remove from path
i usunac sciezke
liter, prostokaty kasztaly: NA TYM WSZYSTKIM ZAWSZE ZAMIENIC NA KRZYWE- object to path
stroke to path - robi linie podwijna (to do dioramy)
file - export/transfer FCM- transfer via internet
fablab - orange
FREZARKA CNC (controlized numerical contro machine)
płytki PCB - cała elektronika
frez - potrafi zbierac i jezdzic bokiem - nie musi wiercic (najczesciej nie wierci)
roland firma
dziala w x y z
stol jezdzi gor dol po y
prowadnica prawo lewo os x
silnik przy frezarce: elektrowrzeciono
do CAM - wruzcamy pliki graficzne wektorowe i on przelozy na jezyk gcodu, ktory zrozumie maszyna
CAM np- brother canvs workscpace, inkstitch, ruby
CAM - przejsciowka
stworzymy projekt w inkspace ale myslac o projekcie jak w CAD
cw: bounding box to guidelines
haft: na spod 2x fizelina, potem na to 1x filc, i na to 2x folia
guidelines 20 na 20
przed wyrzuceniem do cama zawsze ctrl shift R
zapisac do dxf 14
autodesk fusion 360
https://www.autodesk.com/pl/products/fusion-360/overview?term=1-YEAR&tab=subscription
bernixxx4
h: Kurs111!!!
autodesk fusion on YT!!!!
autodesk fusion: create a team for yourself only
wiki robisz to - frezarki cnc
PRZECZYTAC !!!
render - wizualizacja
od lewej do prawej i od gory do dolu - tak robimyy w fusion
show data panel
design samples
utility knife
zoom in zoom out - sam scroll
shift i wcisniety scroll/ prostopadloscian na gorze/ orbit na dole

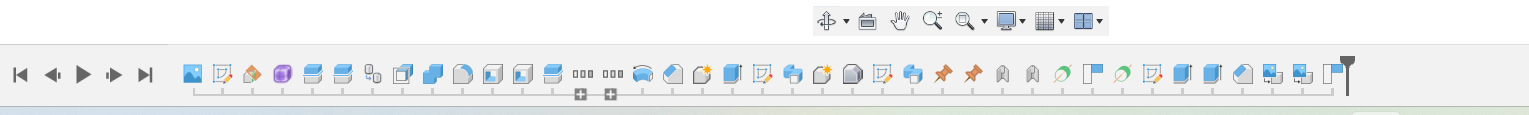

timeline:
browser: drewko folderow
szkice: PODSTAWA DO 3D
strzalka pod prostopadlos: perspective with ortho faces
insert- insert dxf
kliknac top na boxie
skecz implement na os x y
kliknac kwadrat pomara – zmiana na nieb
select dxf file
inspect; klik linia klik inna linia
MANUFACTURE
UNITD MM!!!
setup: powiedzenie maszynie co bedzie robic jaki mat, stock przygotowac,

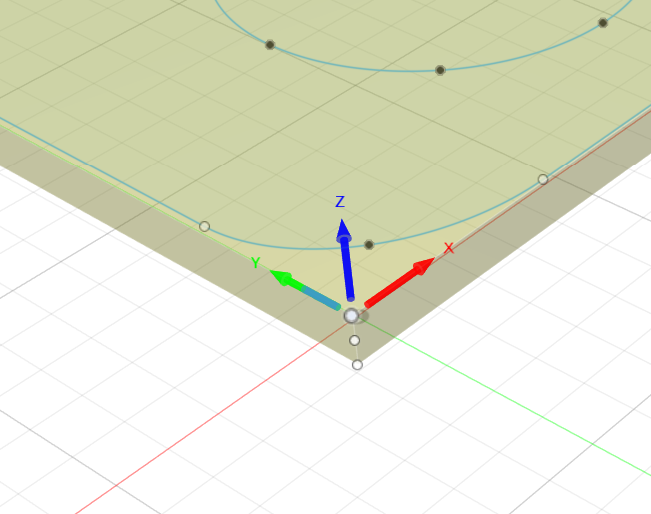

w frezarce i maszynach punkt 0,0 lewey dolny rog
punkt kliknac:
stock point : punkt poczatkowy
stock - istaw material

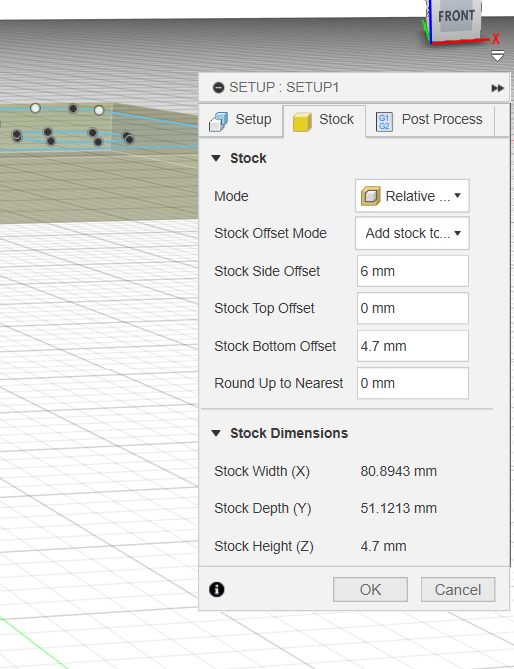

stock offset- ile przesstrzeni zostawic na koncach
po 6 mm na strone stock side offset (3 mm zabierze frez i jeszcz 3 mm zostawiamy od krawedzi)
stocj top offset: grubosc od ktorej wszystko mozemy wyrownac - my mamy rowna sklejke - dajemy zero
drewno- wymierzyc
stock bottom offset- jesli szkic - tylko wtedy!!! grubosc naszego materialu
4,7 - we frezarce nie ma przyblizenia...(zmierzone suwmiarka) elektroniczna
chcemy wyfrezowac 70x40, ale potrzebujemy wiecej min 80mm

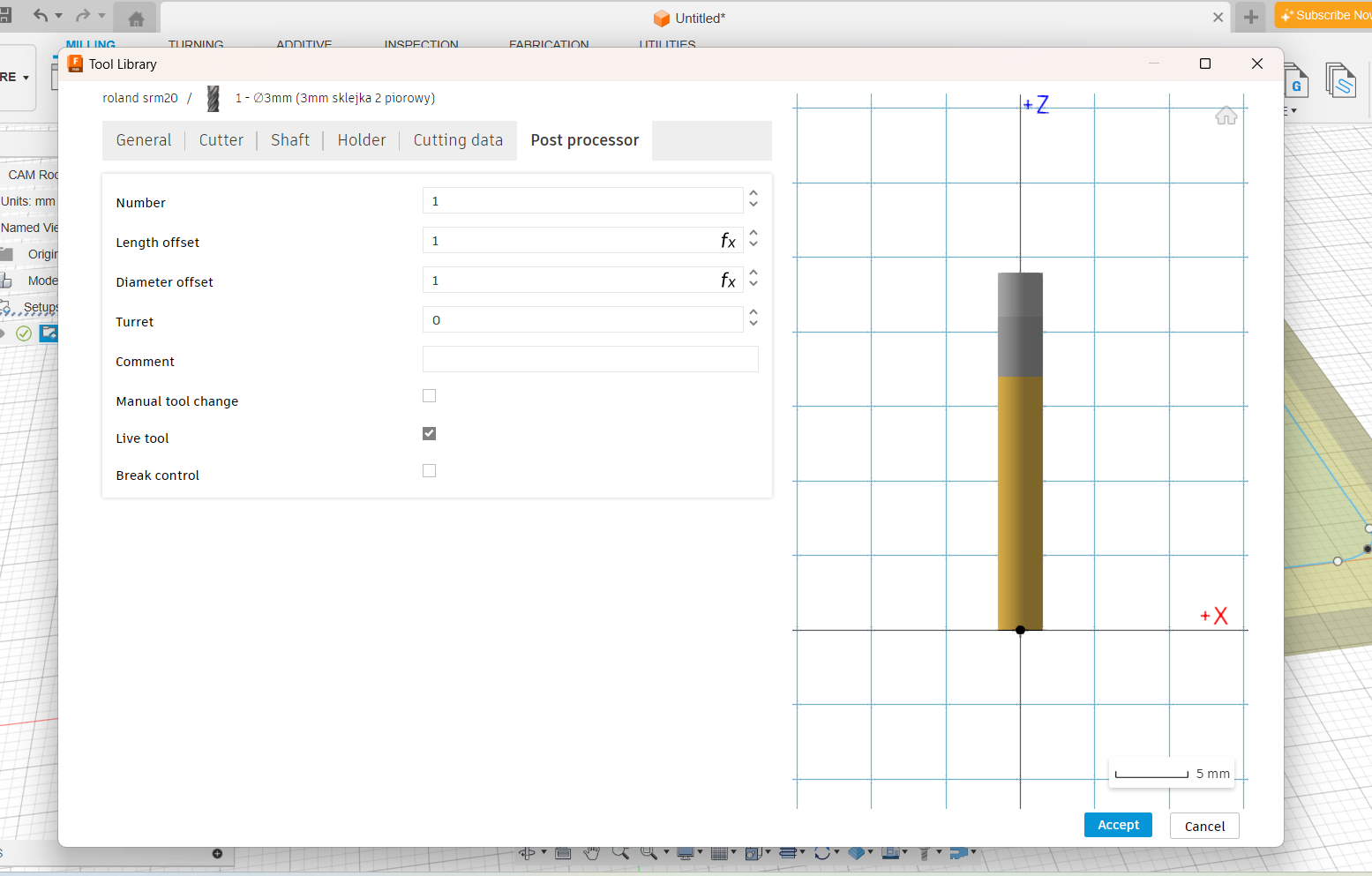

post process: nic nie zmianiamy

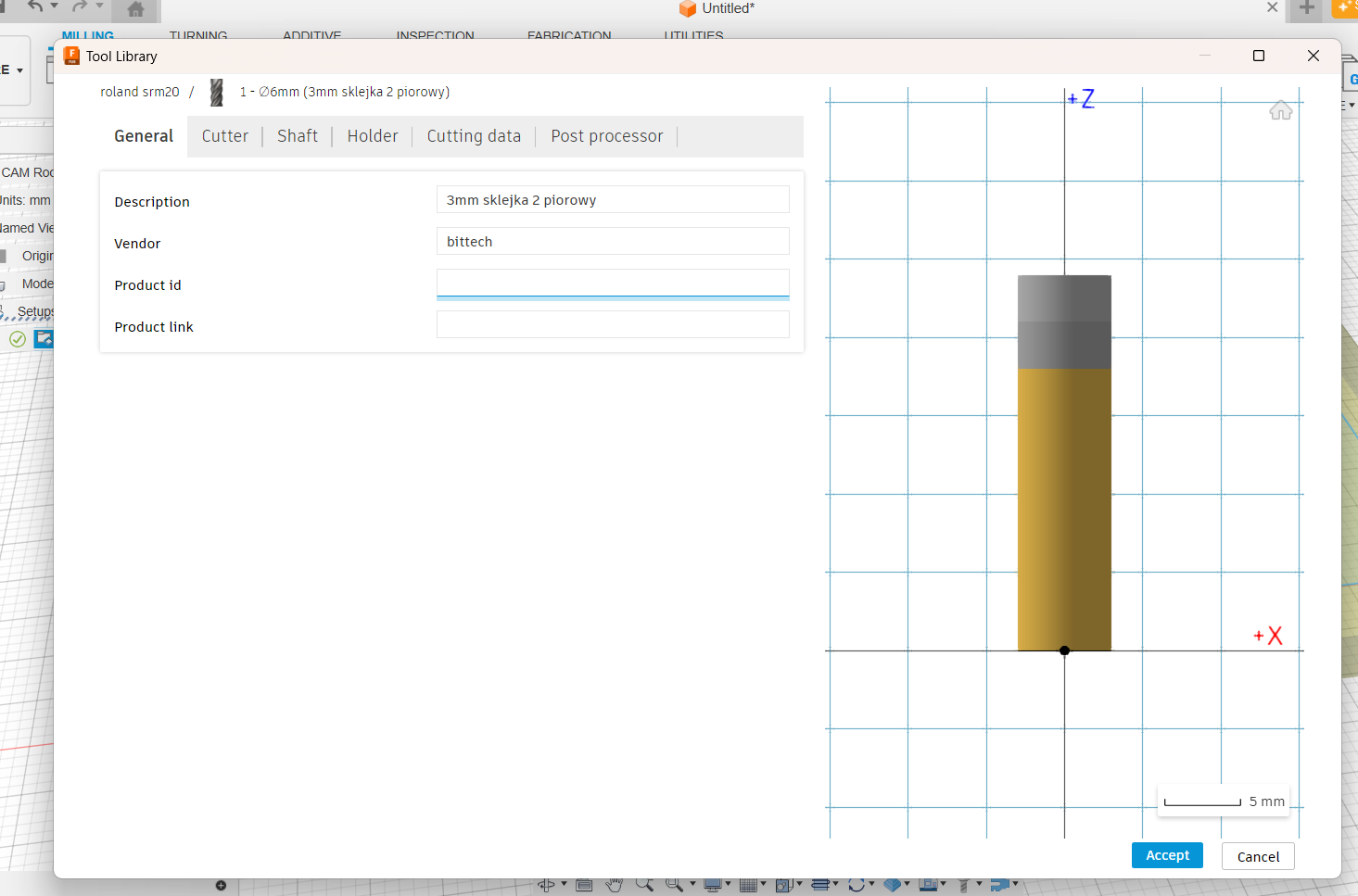

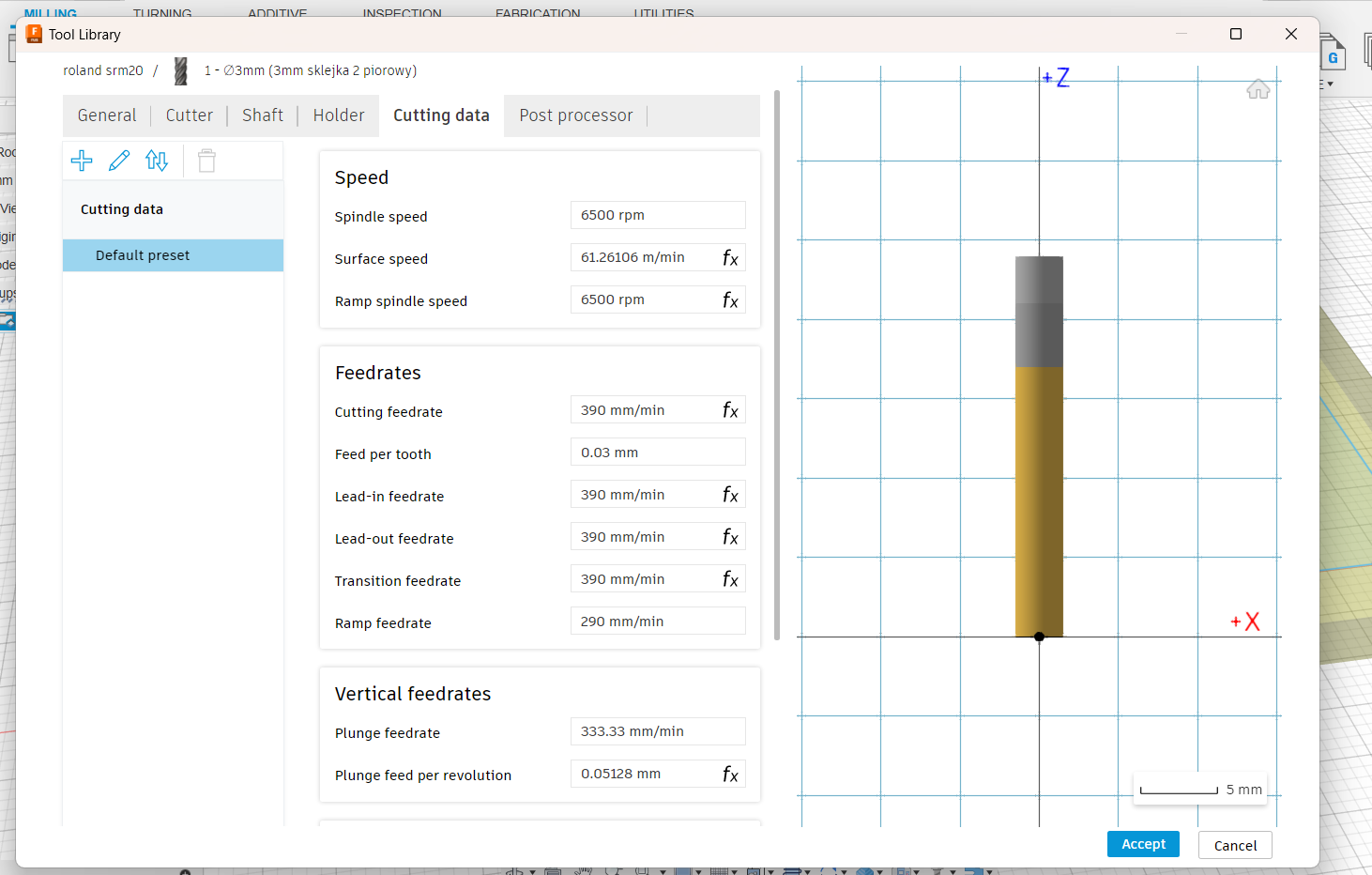

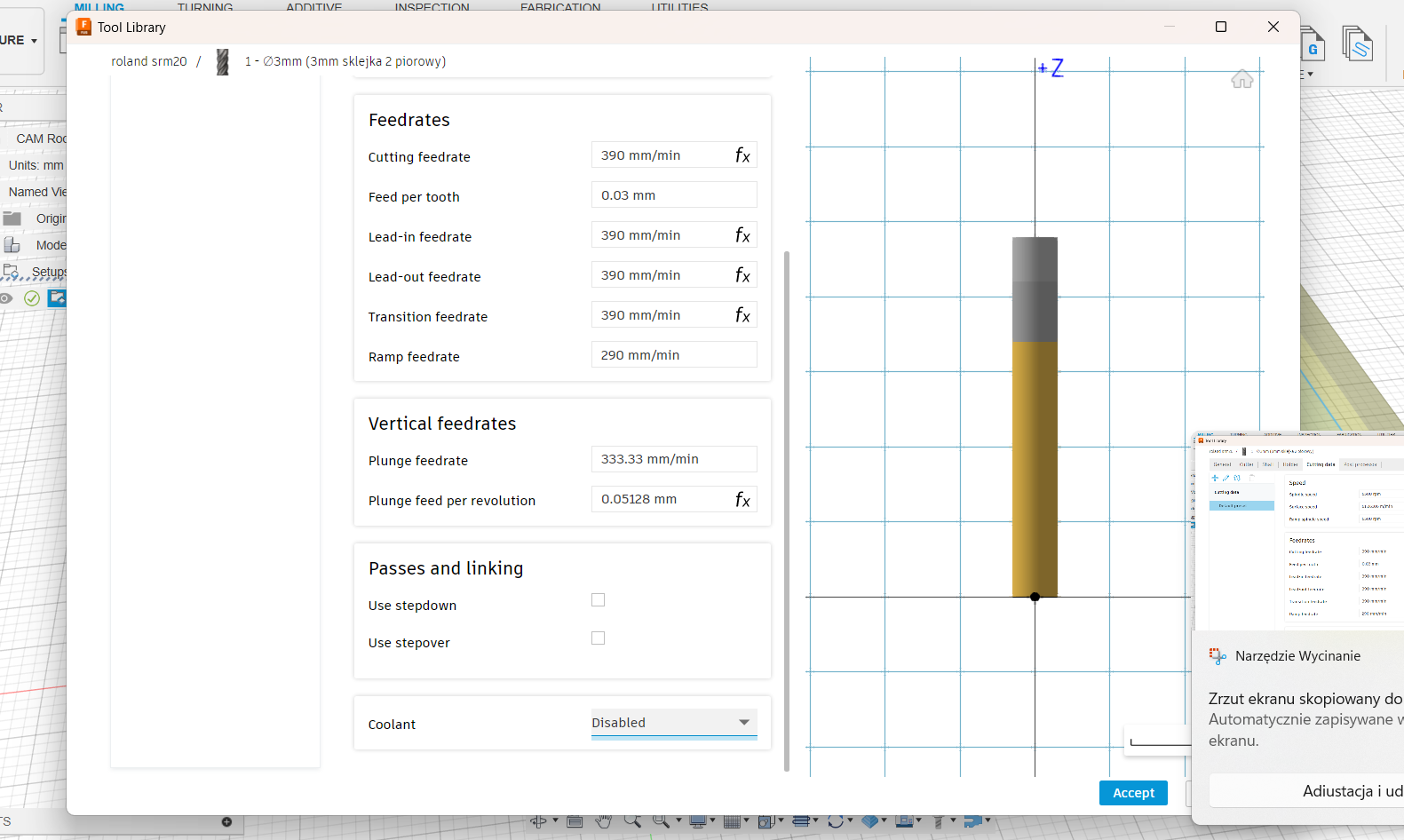

tool library

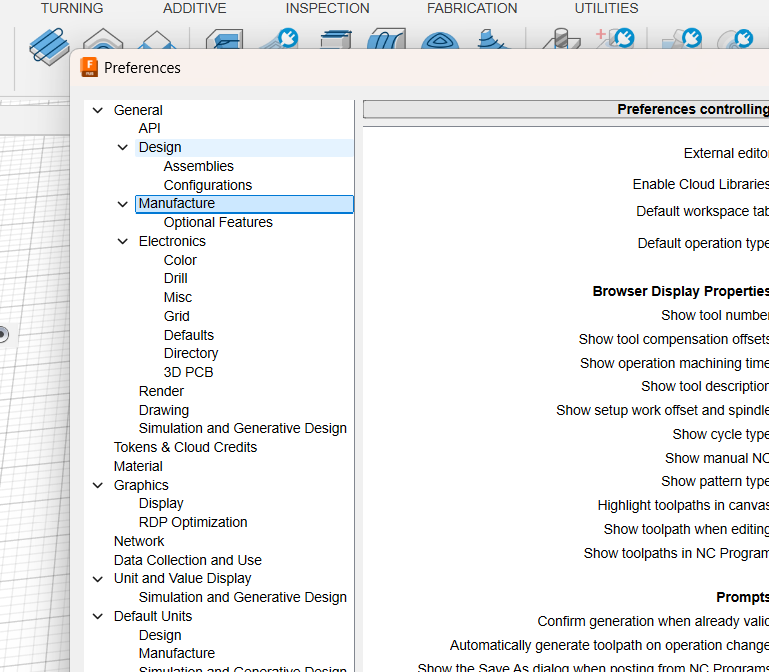

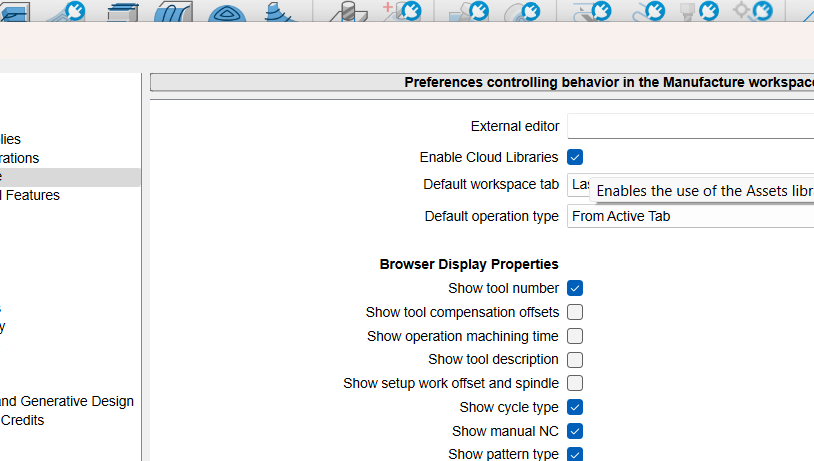

apply i ok enable cloud libraries

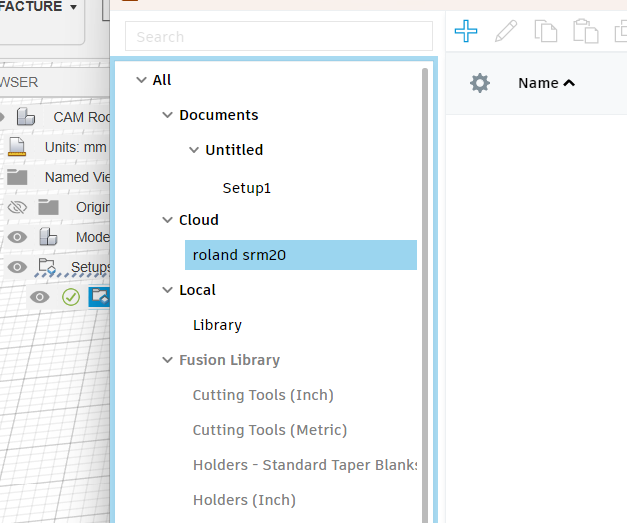

new library: roland srm20
plus na gorze

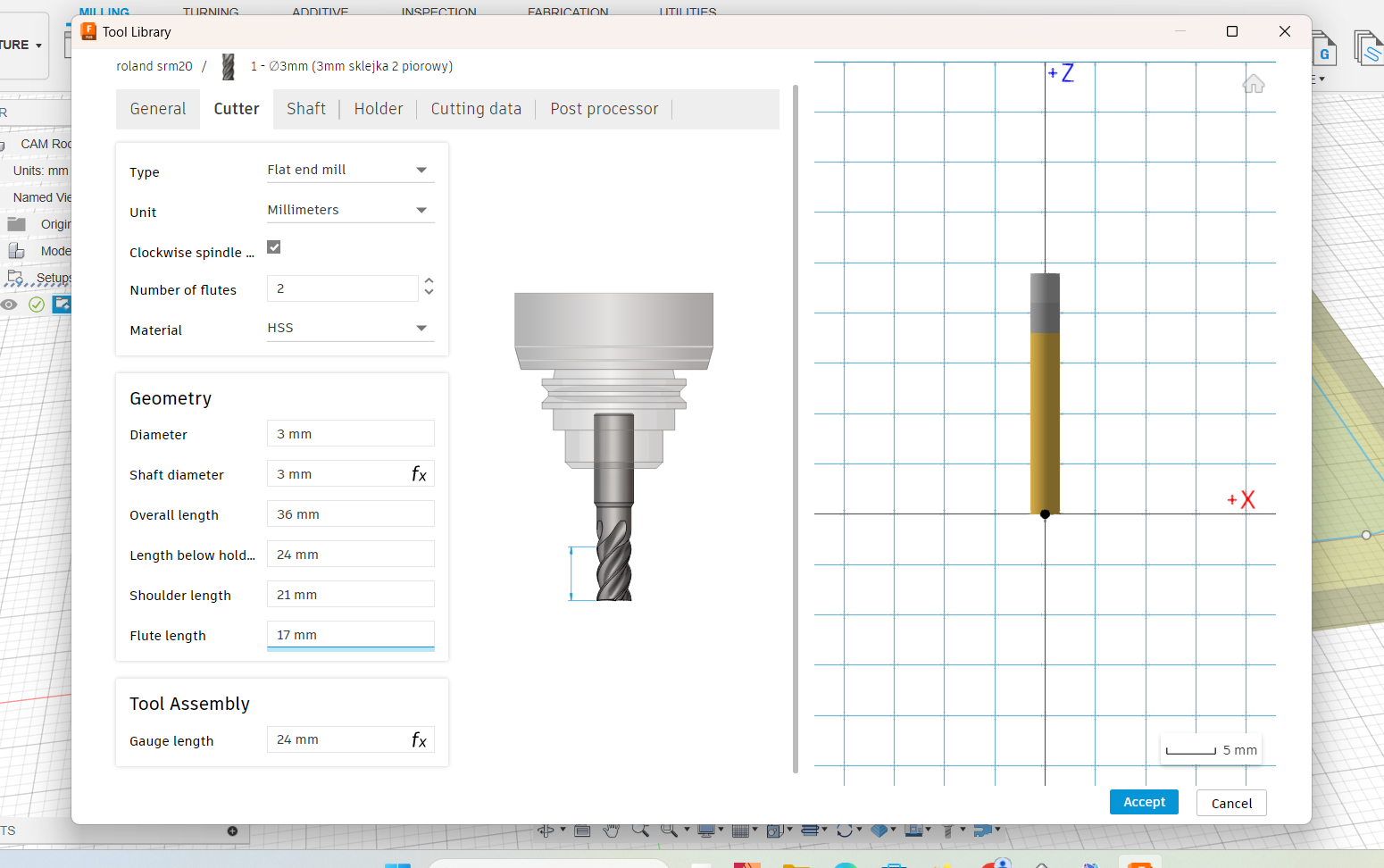

flat end mill
flutes wyzlobienia piora - 2
HSS - stalowe
wiki jak czytac katalogi narzedziowe!!!
ile wystaje frez od wrzeciona do -length below holder- 24 mm
czesc frezu aktywna - ta czesc o stalej grubosci (3 mm) - shoulder
!! dlugosc pior- 17 mm
accept

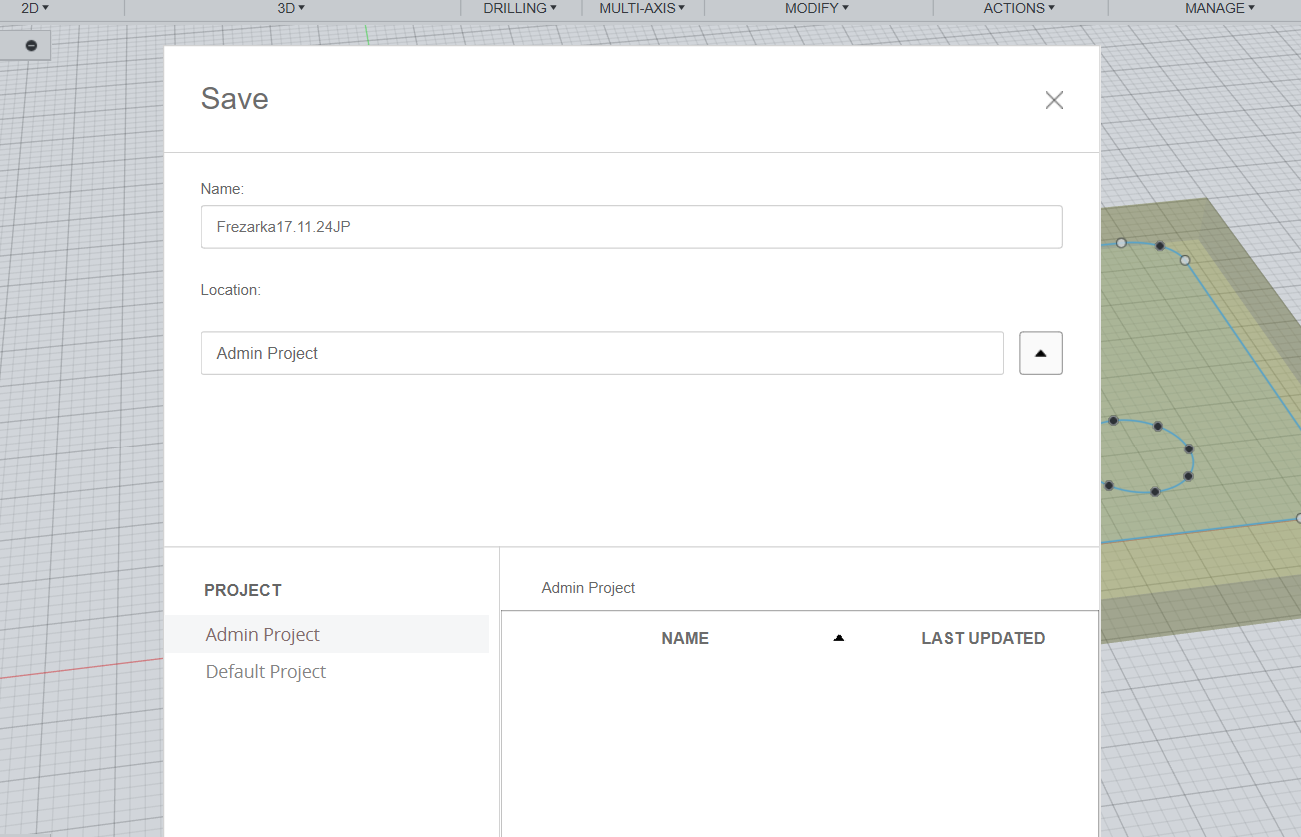

zapisz- dyskietka
