dzień 4 29.09.2024
Kontynuujemy pracę w FUSION, praca nad śrubką.

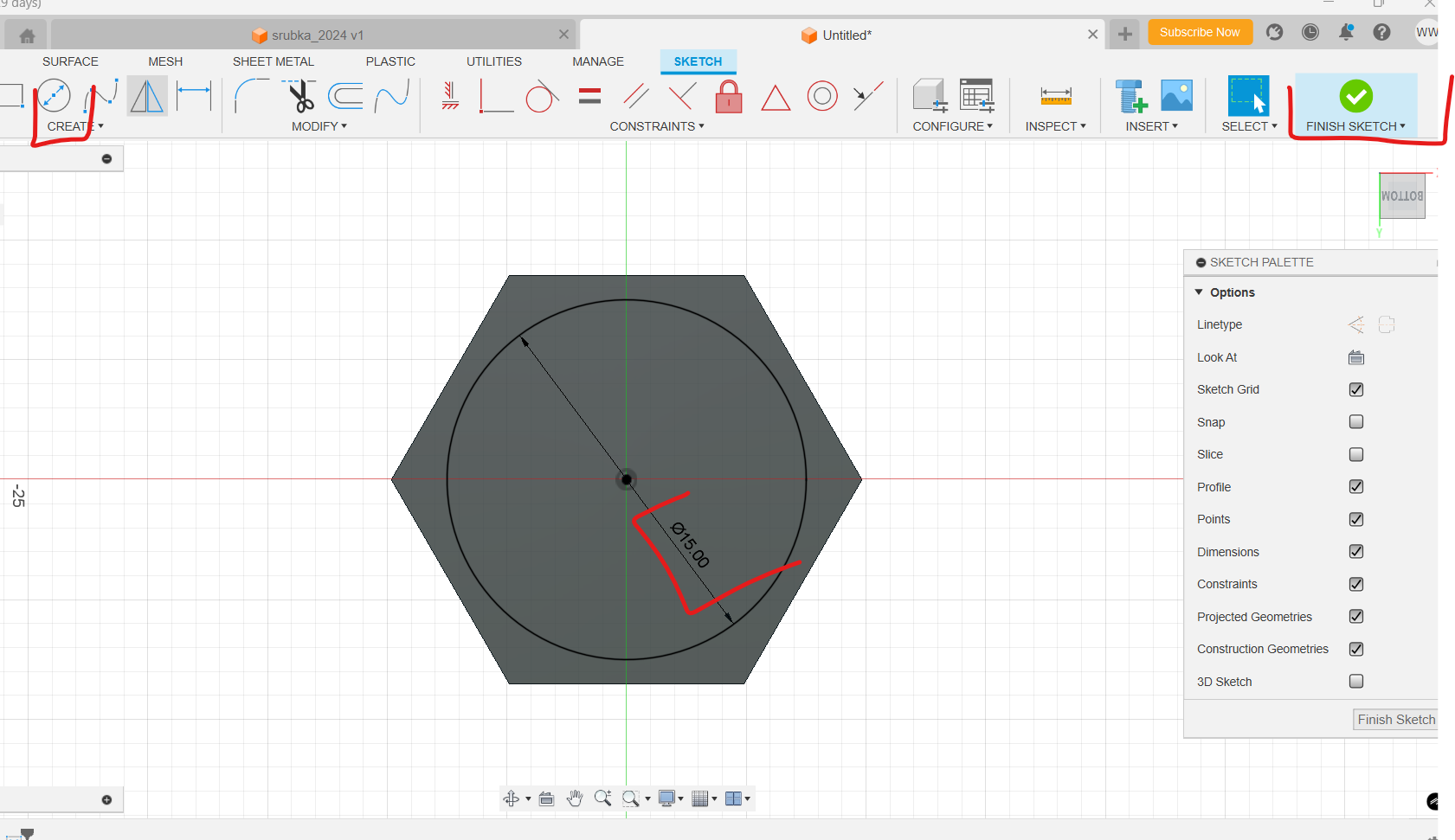

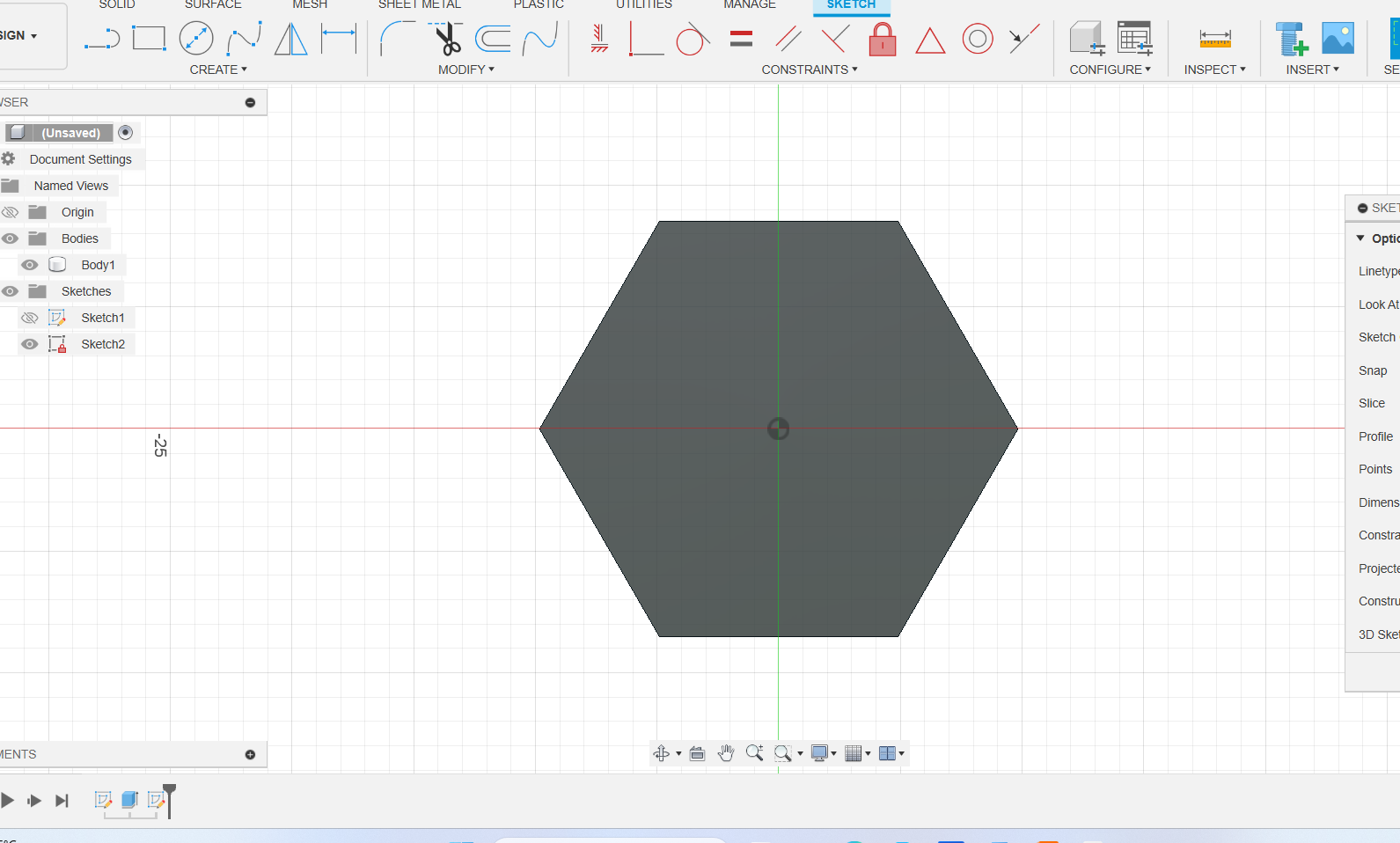

finish sketch
5 mm

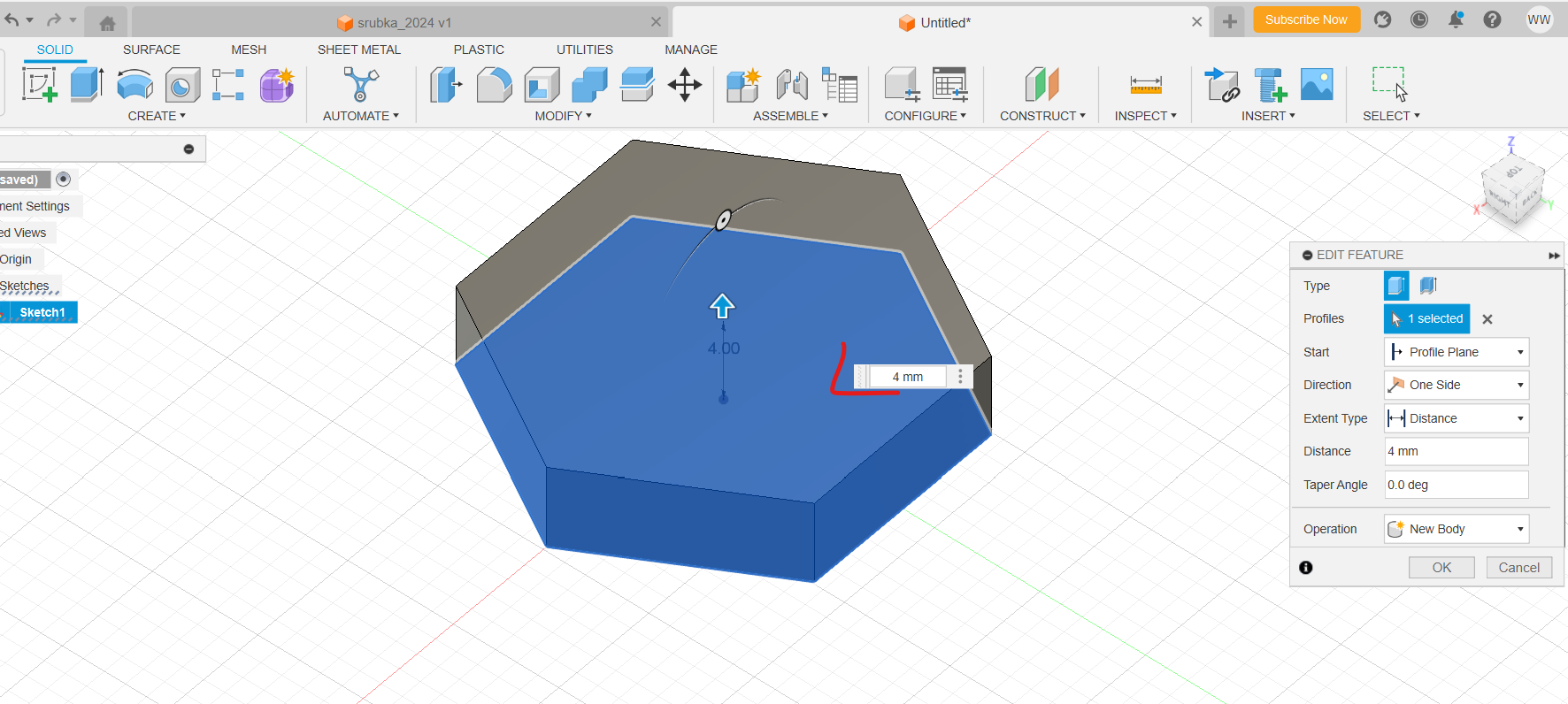

taper angle - kąt pod jakim to się ekstruduje,
enter
PPM na dole klikam i edit eketch:
parametry - modify

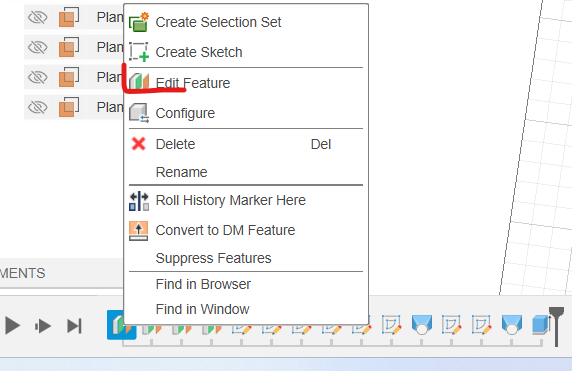

PPM na obiekcie i klikam edit features:
klikam OK
obracam się SHIFT +scroll
klikam na opcję create sketch aby pokazały się płaszczyzny:
szkic -> solid

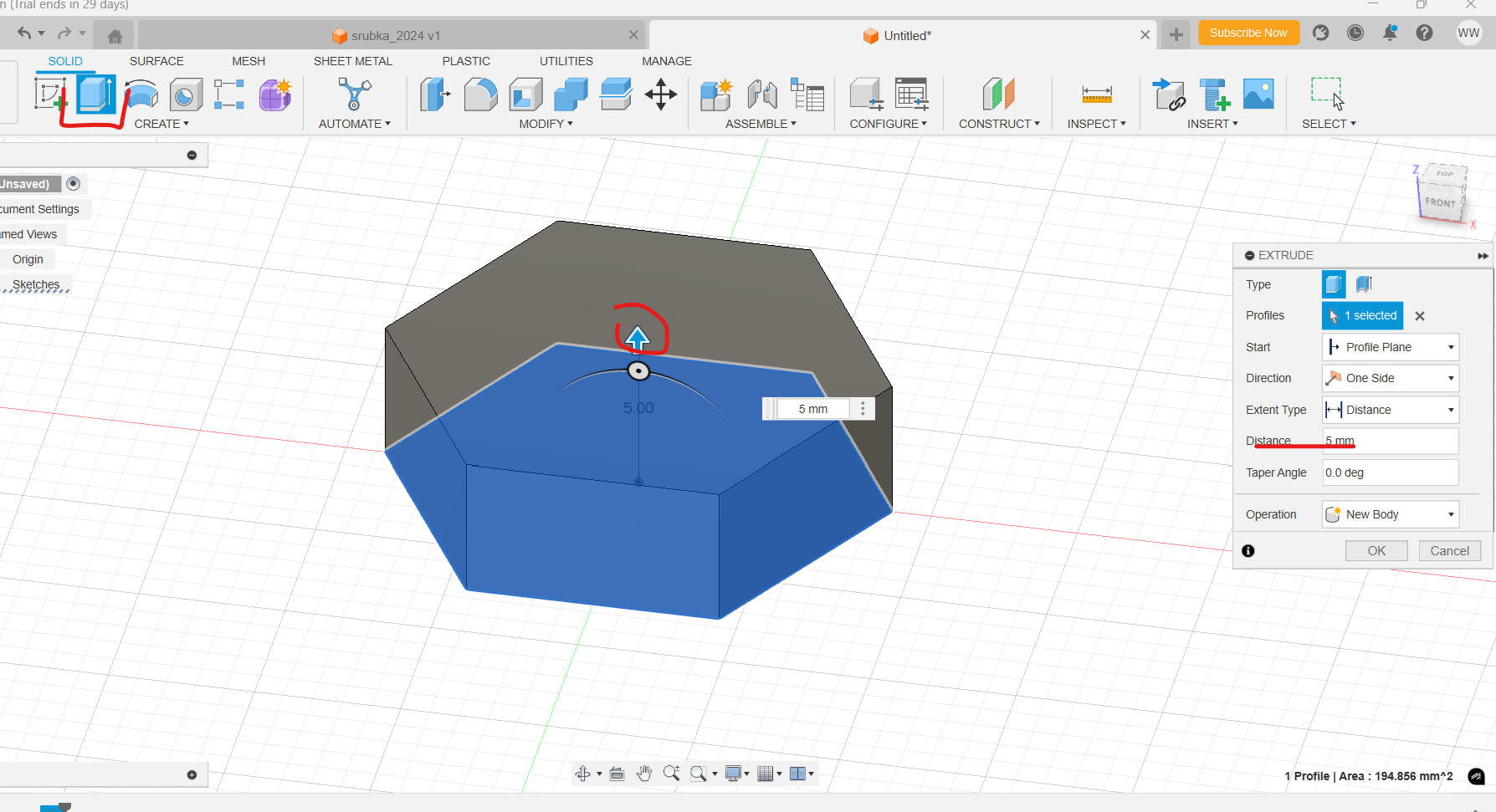

klikam E (extrude), distance zmiana na 0,5 mm
JOIN

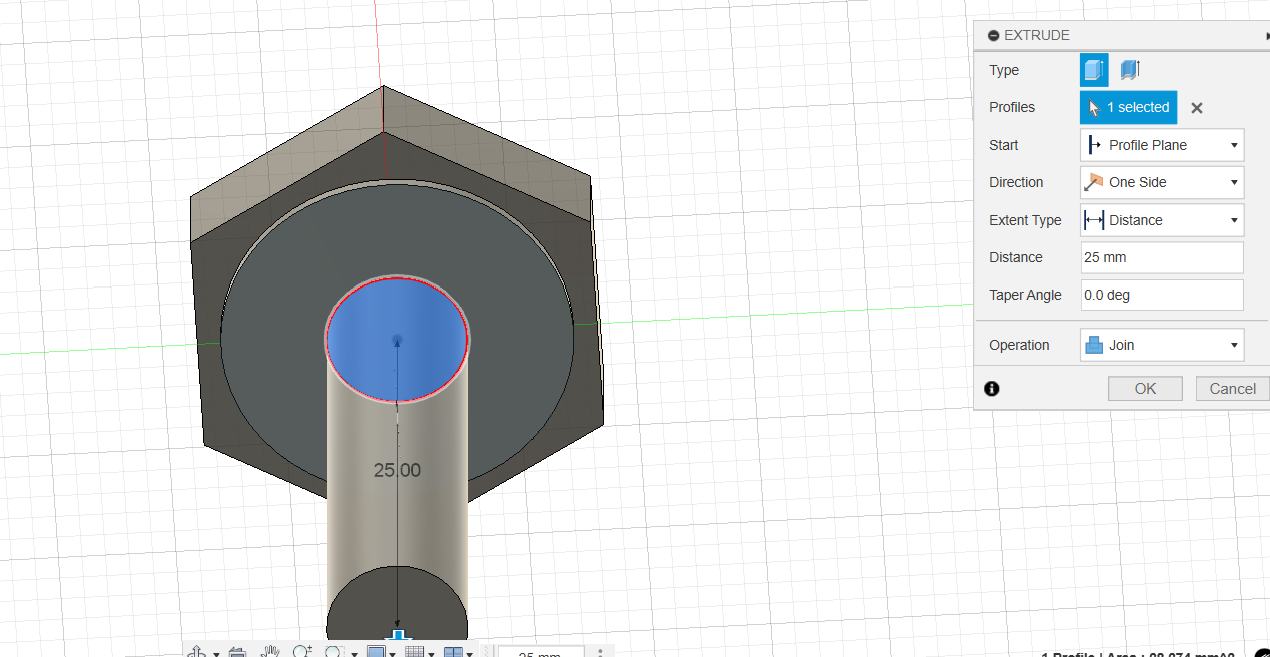

E - distance na 25 mm

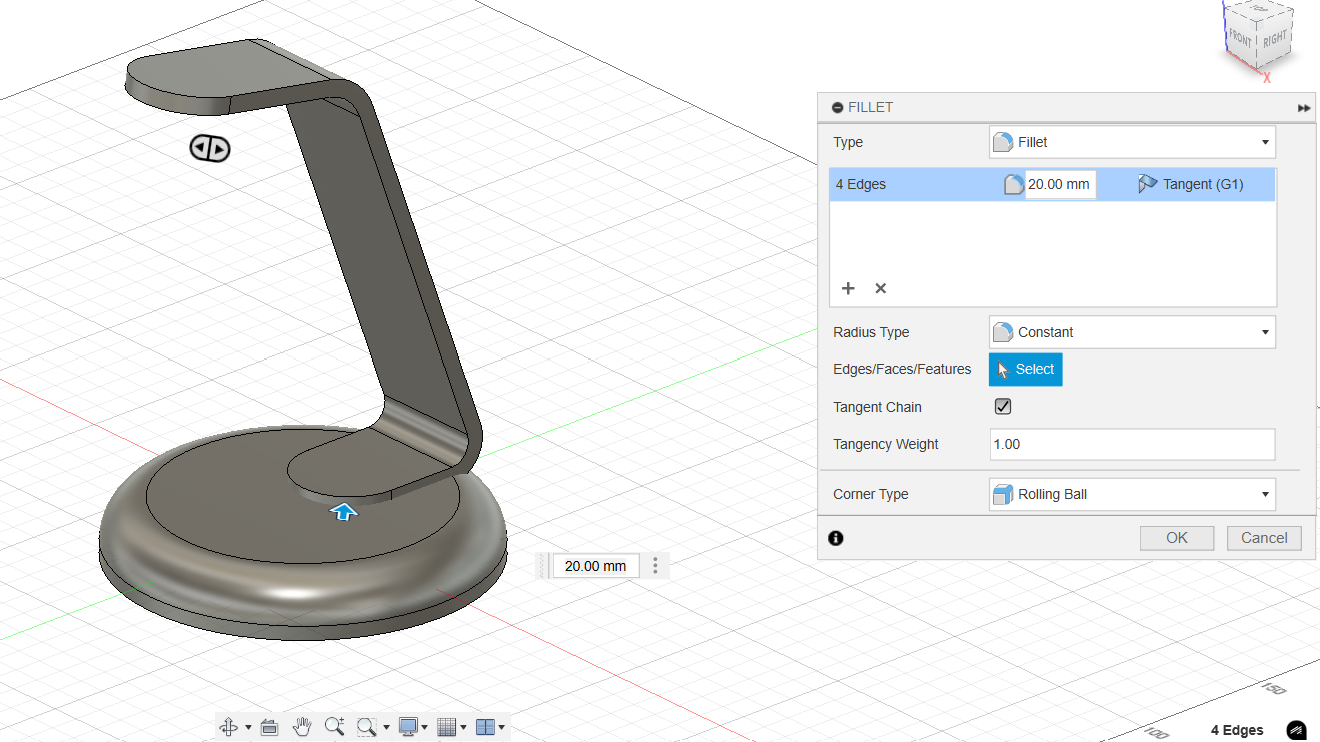

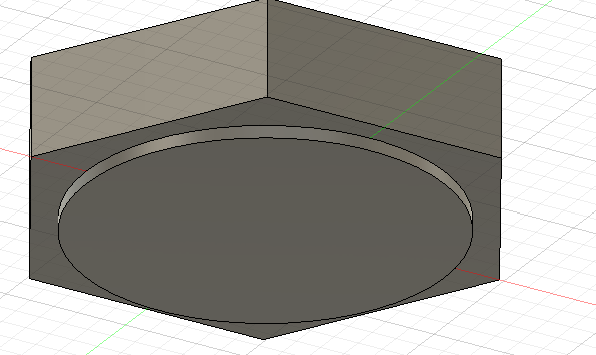

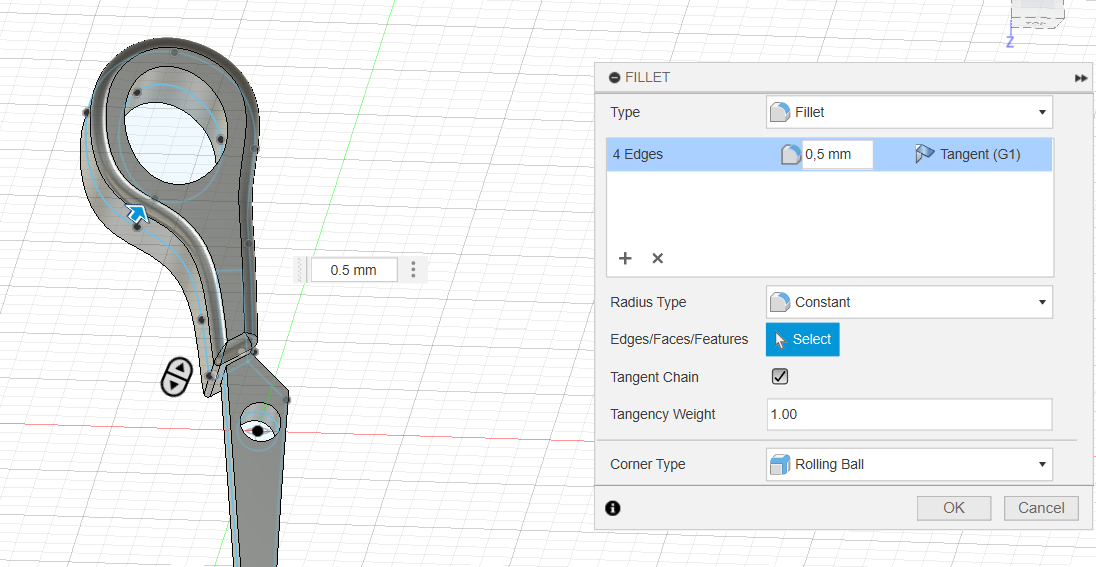

FILLET - zaokrągla rogi -

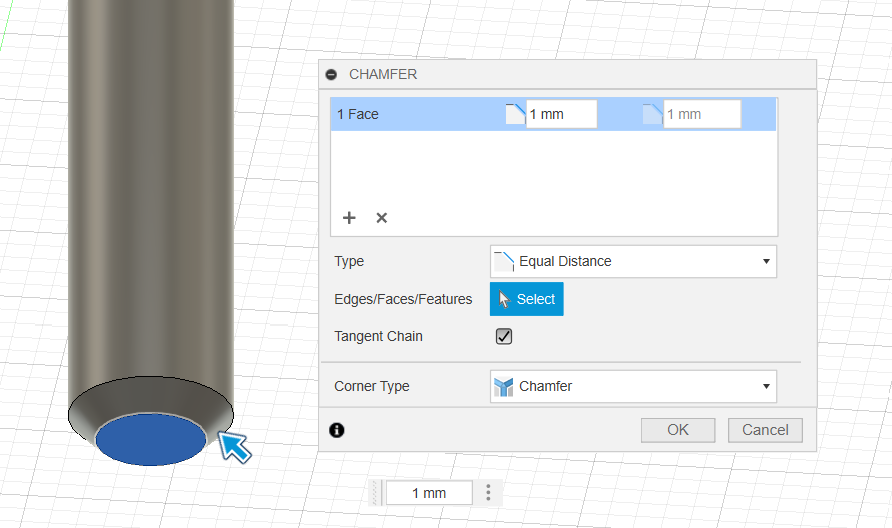

CHAMFER -fazka / ścięcie
MODIFY-chamfer - edges - krawędzie - wprowadzamy wartosc np 1 equal distance
TANGENT CHAIN - zaznacza wszystkie krawędzie
gwint - modyfikować czy nowy obiekt? nowe!

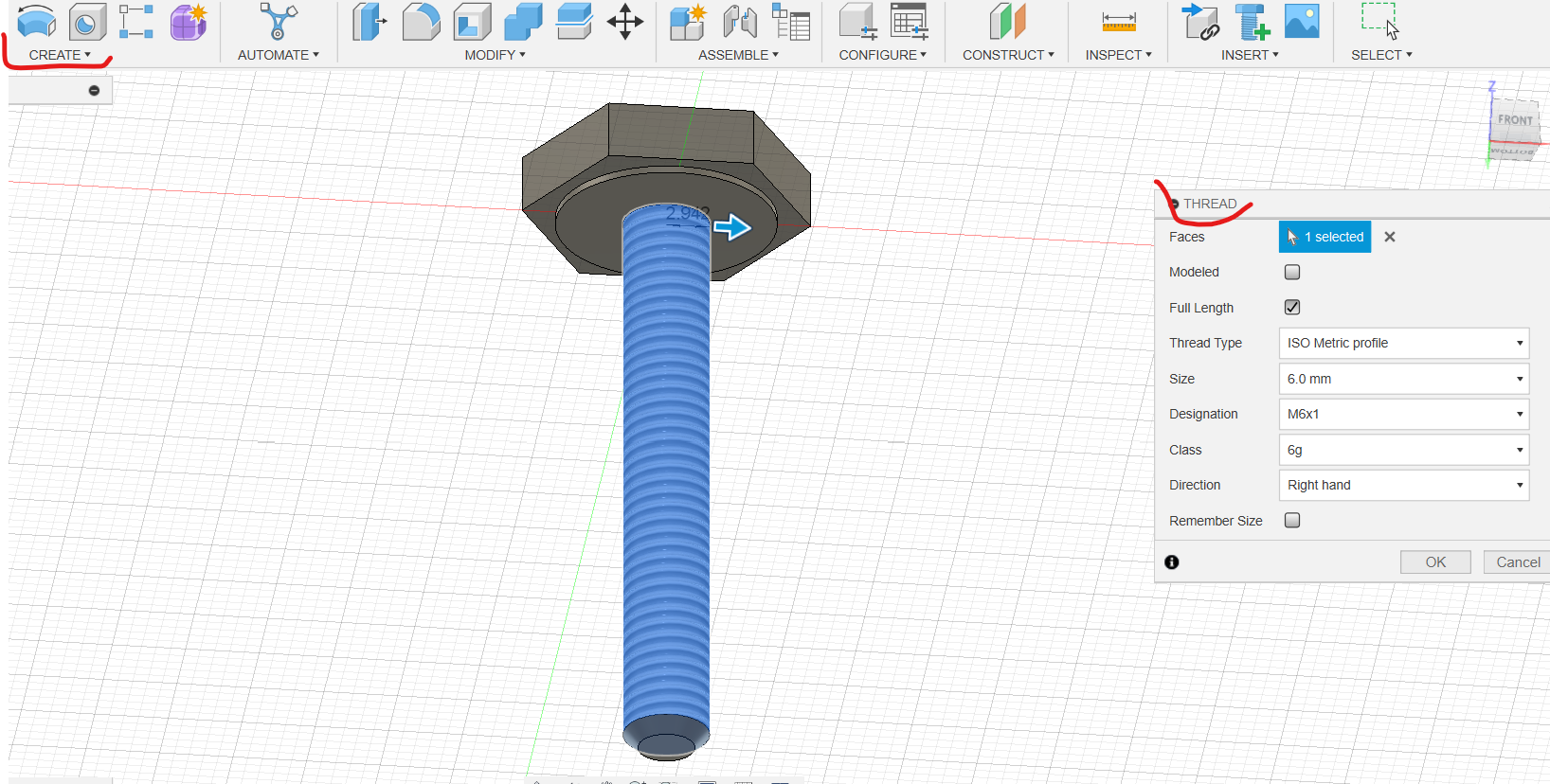

create - thread
musi być to walec
full length - jeśli na całym obiekcie, jeśli miejscowo to odznaczam to pole
tranzycja między wielobokiem a okręgiem

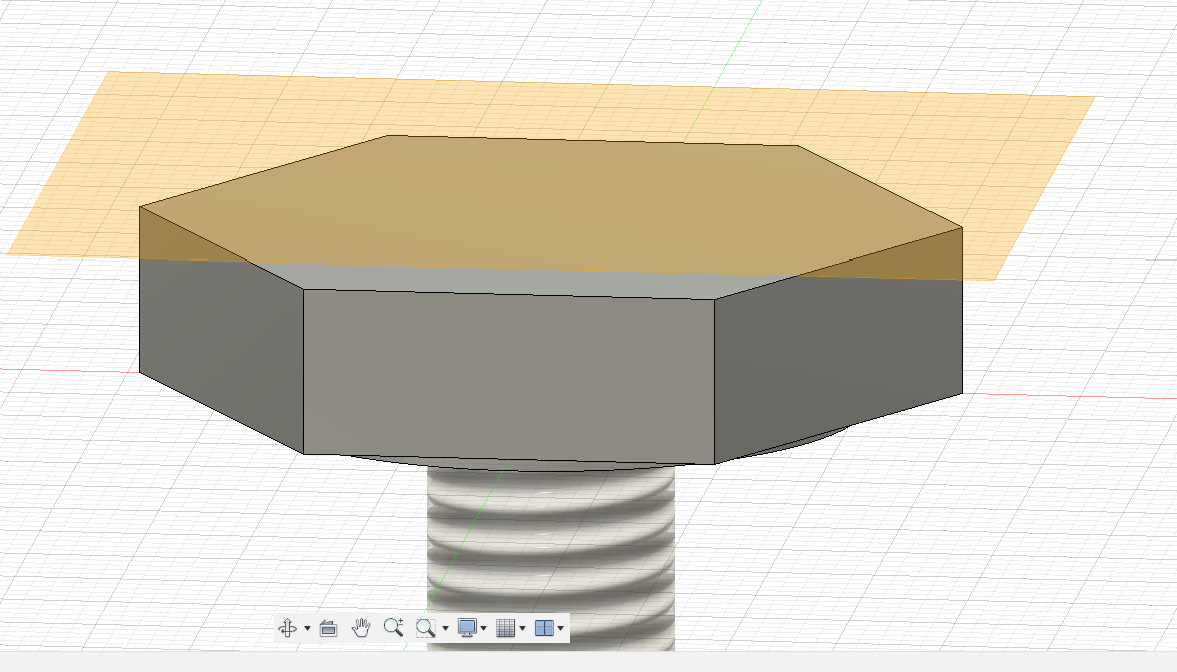

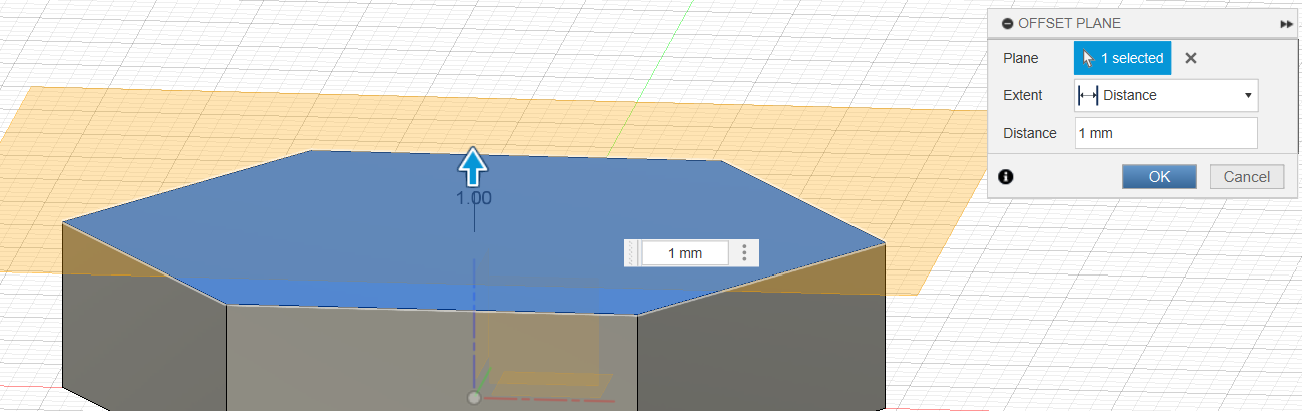

OFFSET i PLAIN - płaszczyzna - odsunięcie płaszczyzny

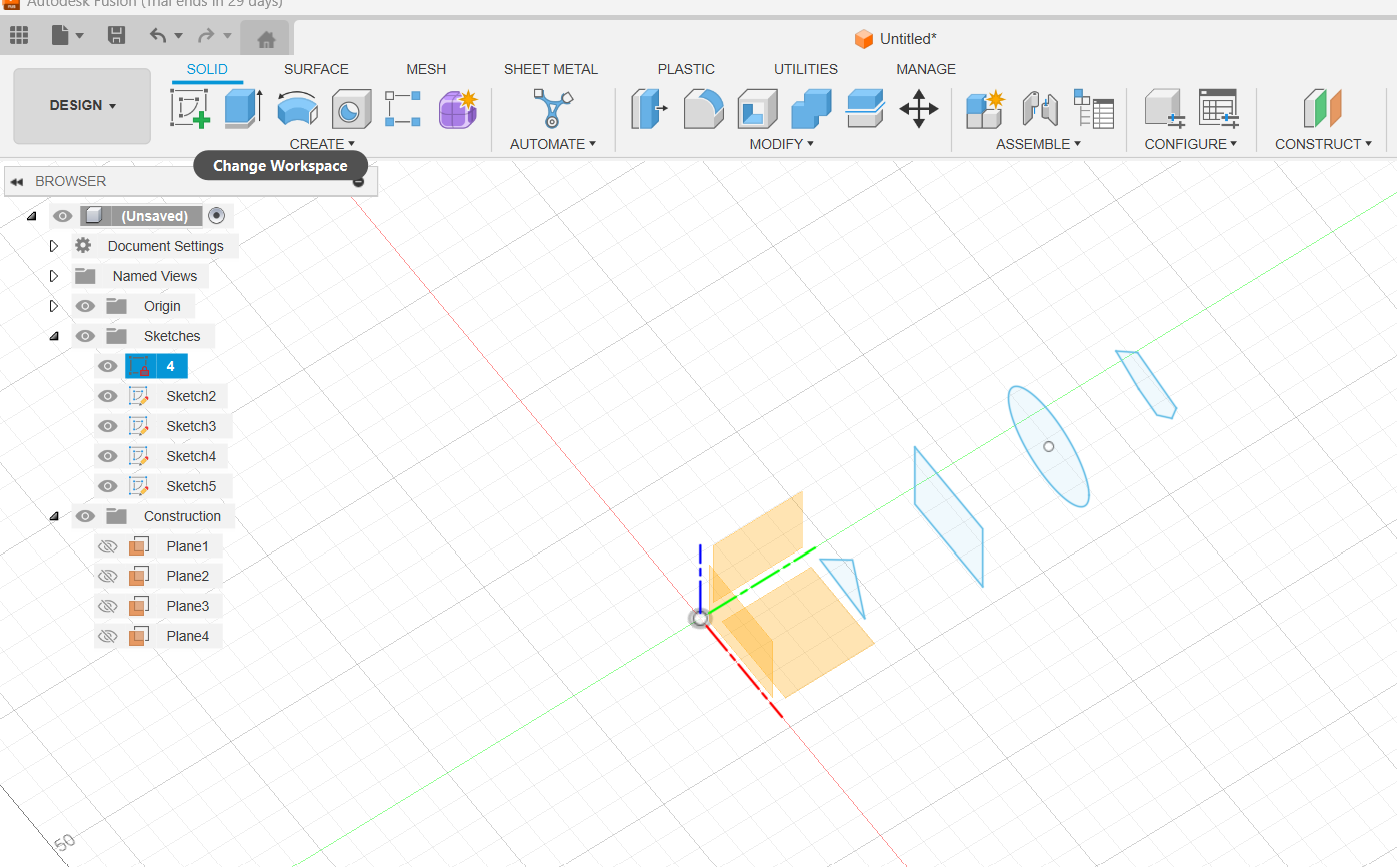

CONSTRUCT
od jakiej płaszczyzny, co i o ile
zrobimy szkic na nowej plaszczyznie
create sketch, okrag o promieniu 12 mm

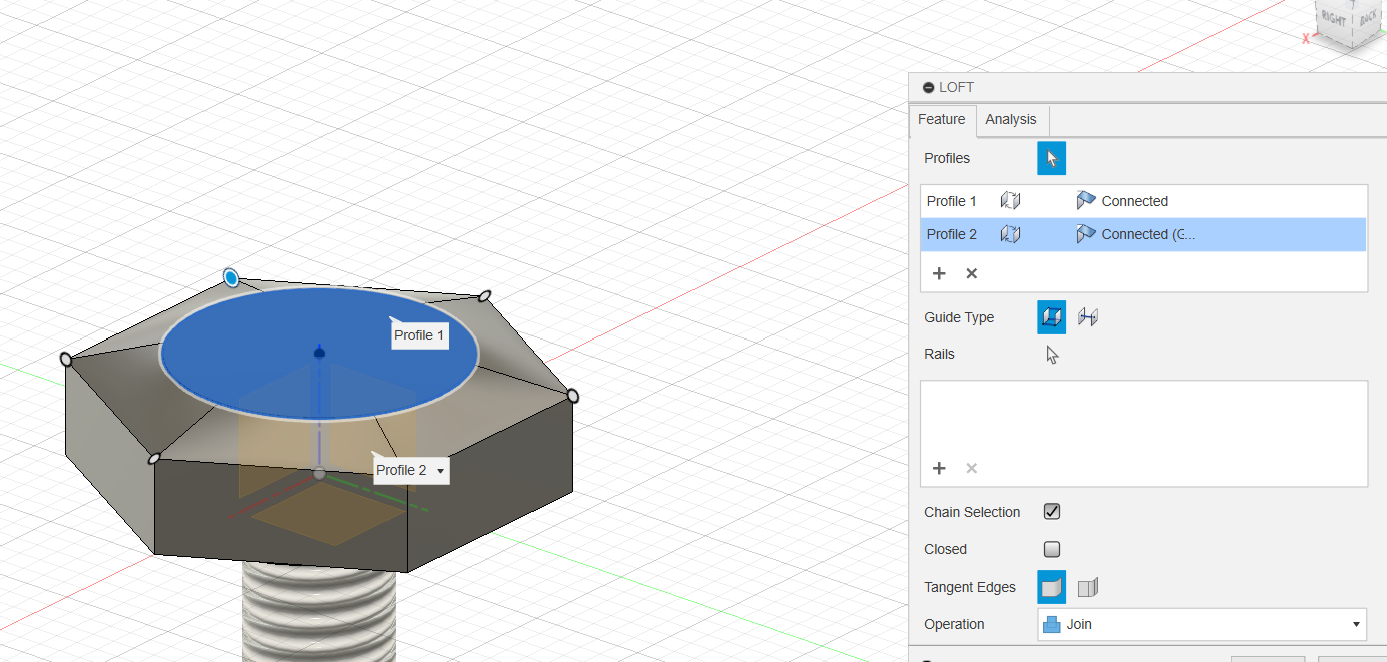

w wolnym czasie - FUNKCJA LOFT
create / łączymy dwie powierzchnie, dodaj +

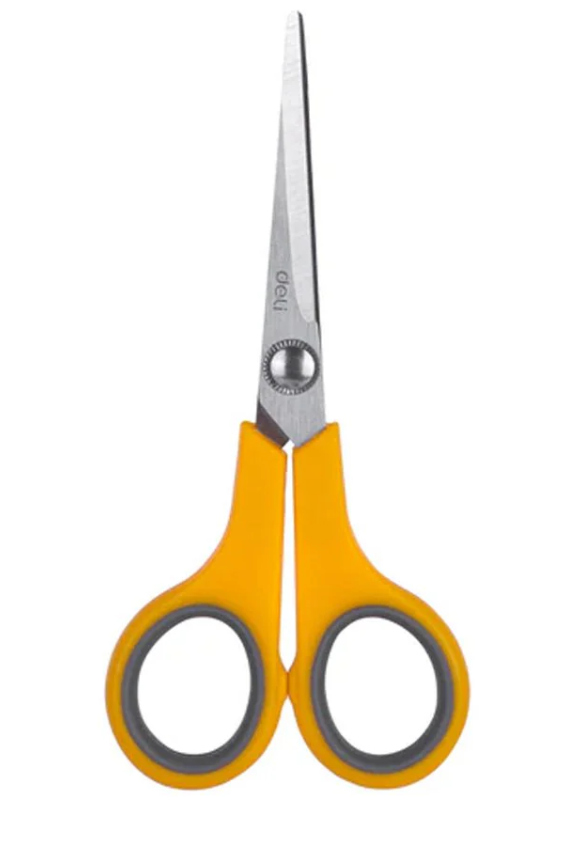

PROJEKT NOŻYCZKI

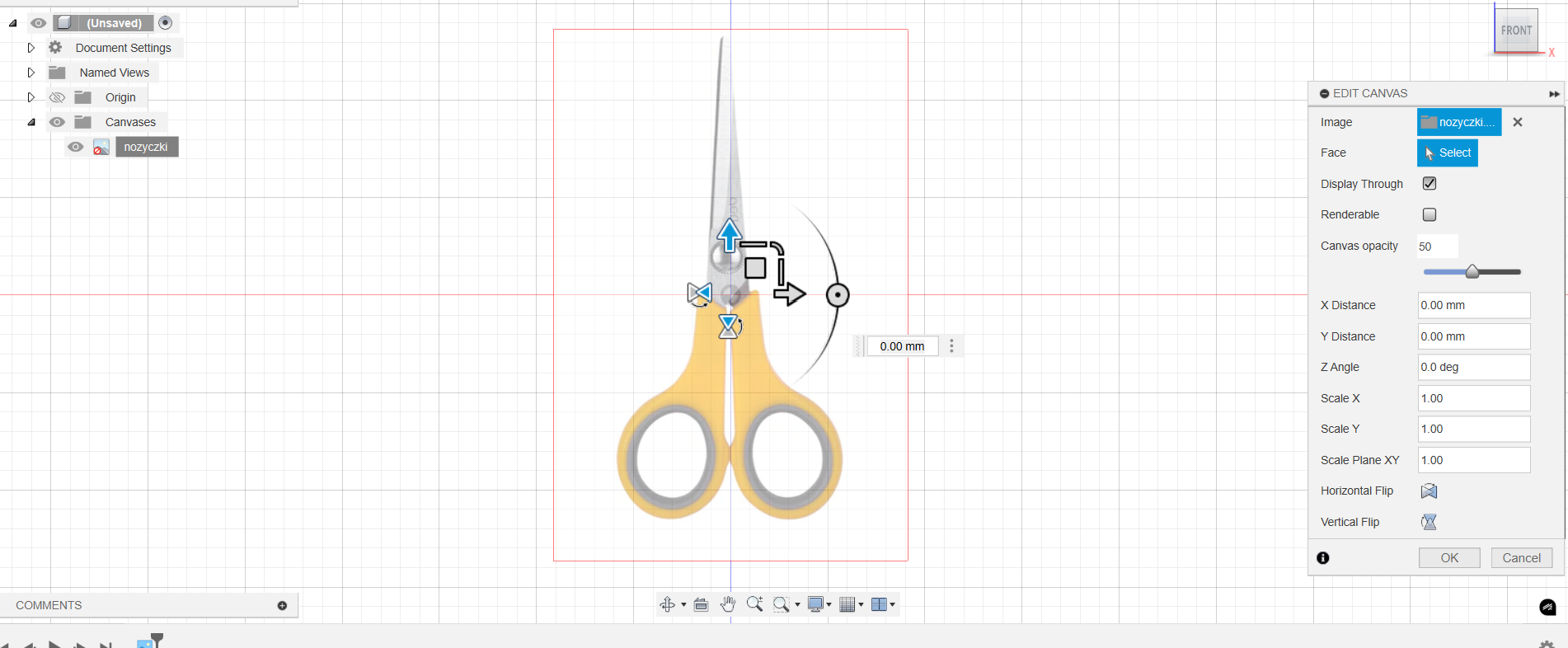

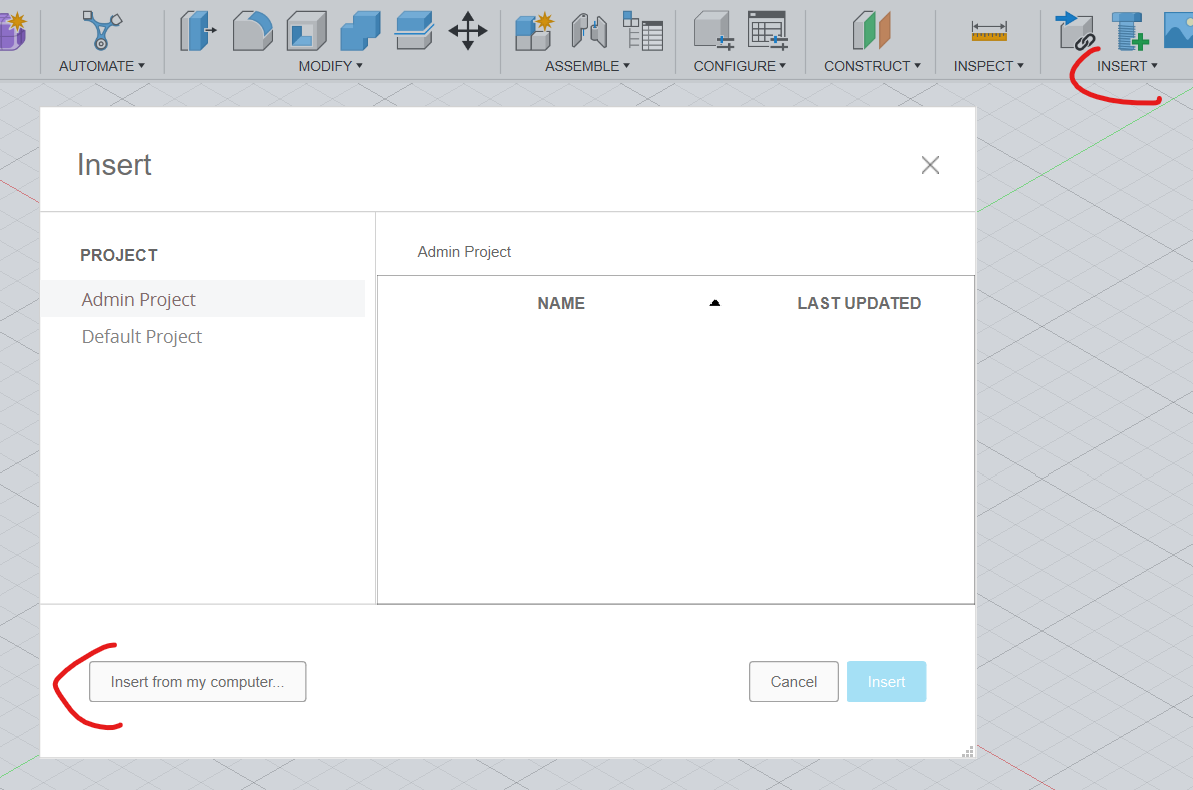

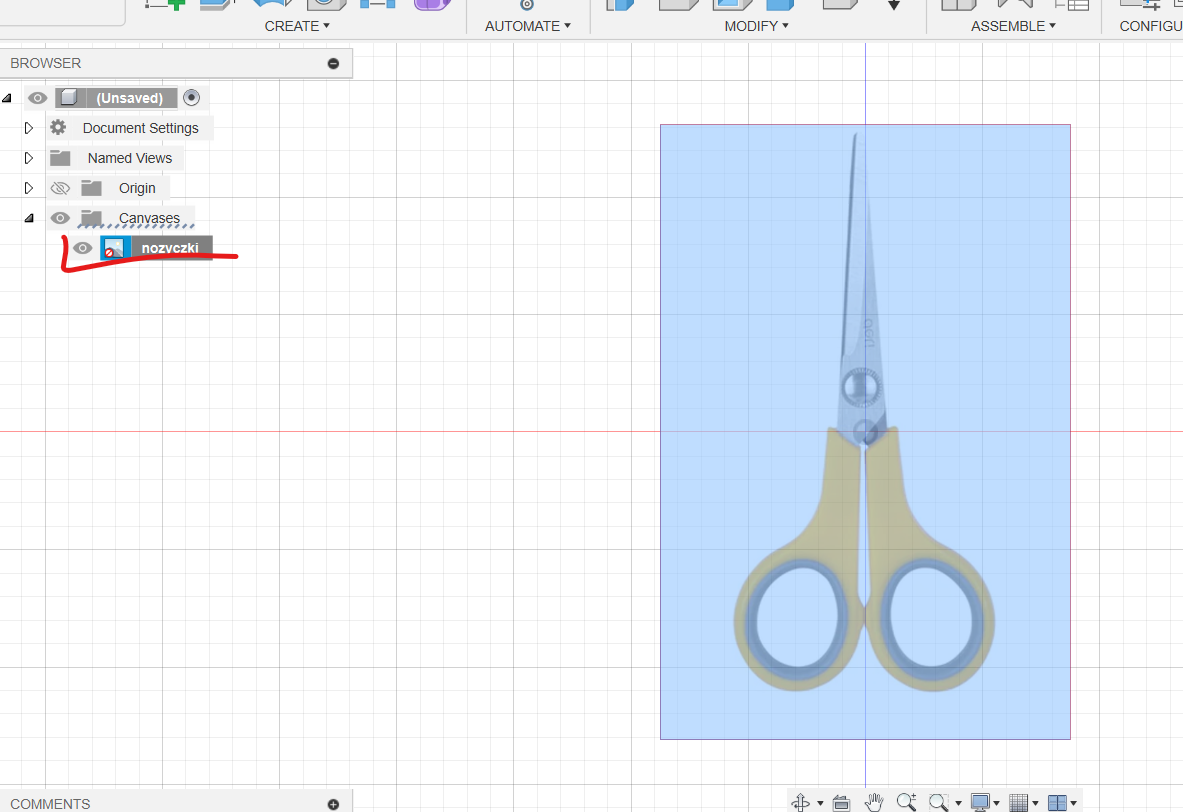

insert - canvas
wybierz face - FRONT
jeżeli importujemy w ten sposób to w pierwszej kolejności klikamy po lewo PPM i wybieramy opcje calibrate
najlepiej najbardziej oddalone od siebie punkty i wpisac wartość w MM
PPM - EDIT CANVAS
przesuwam aby środek pola być w środku śruby nożyczek

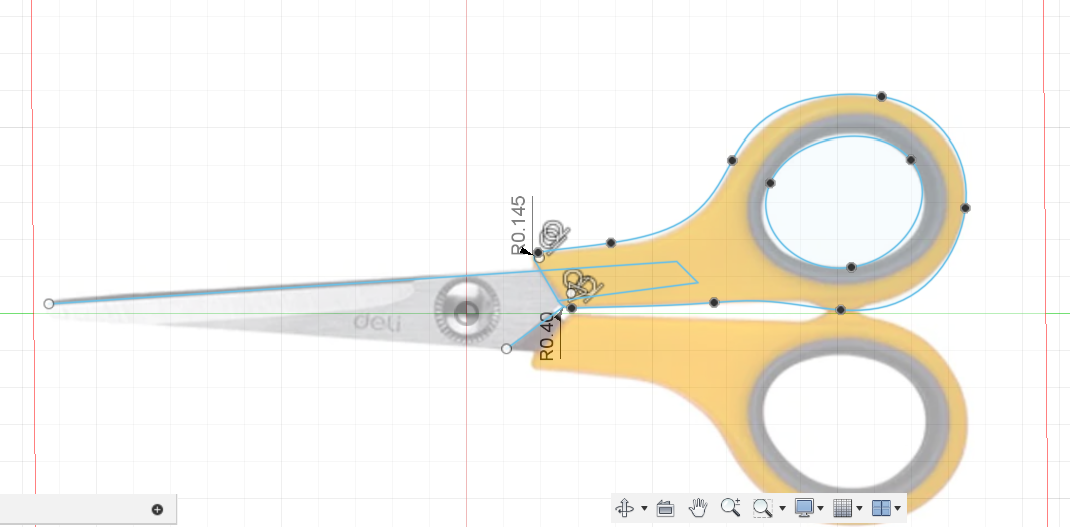

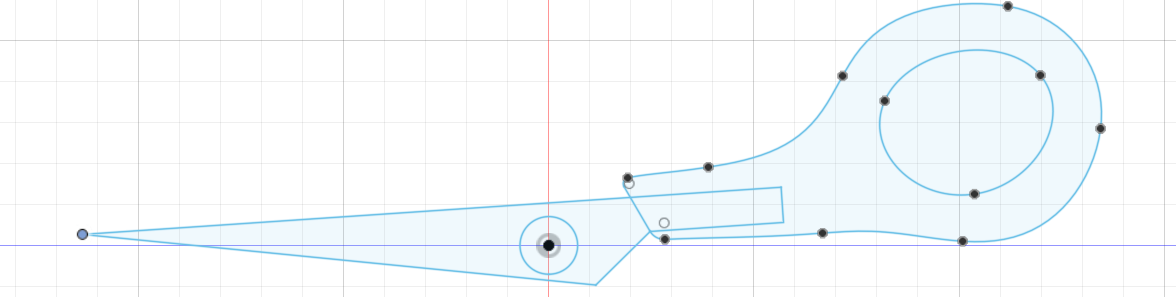

aby zrobić obłość - spline - fit point spline

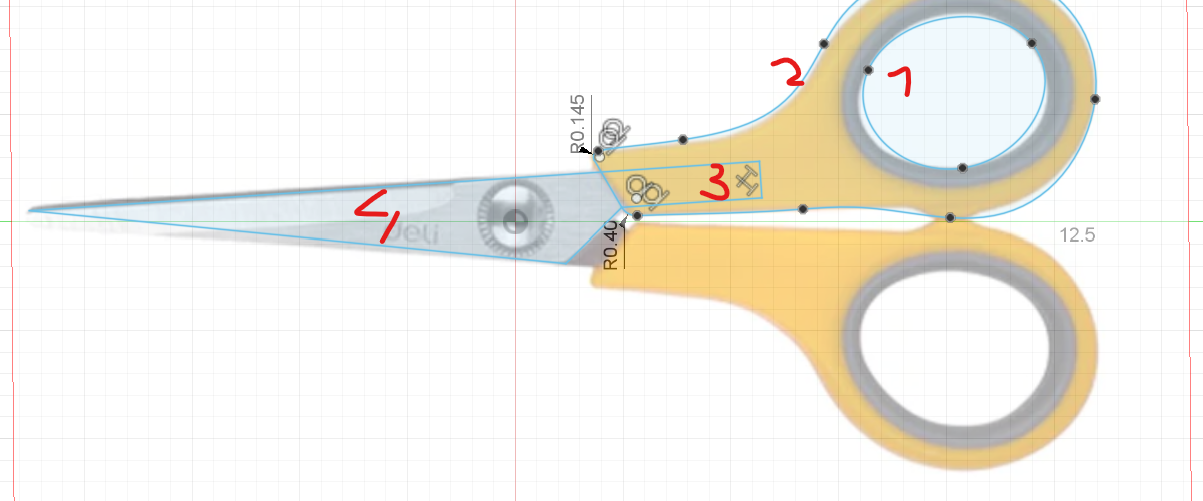

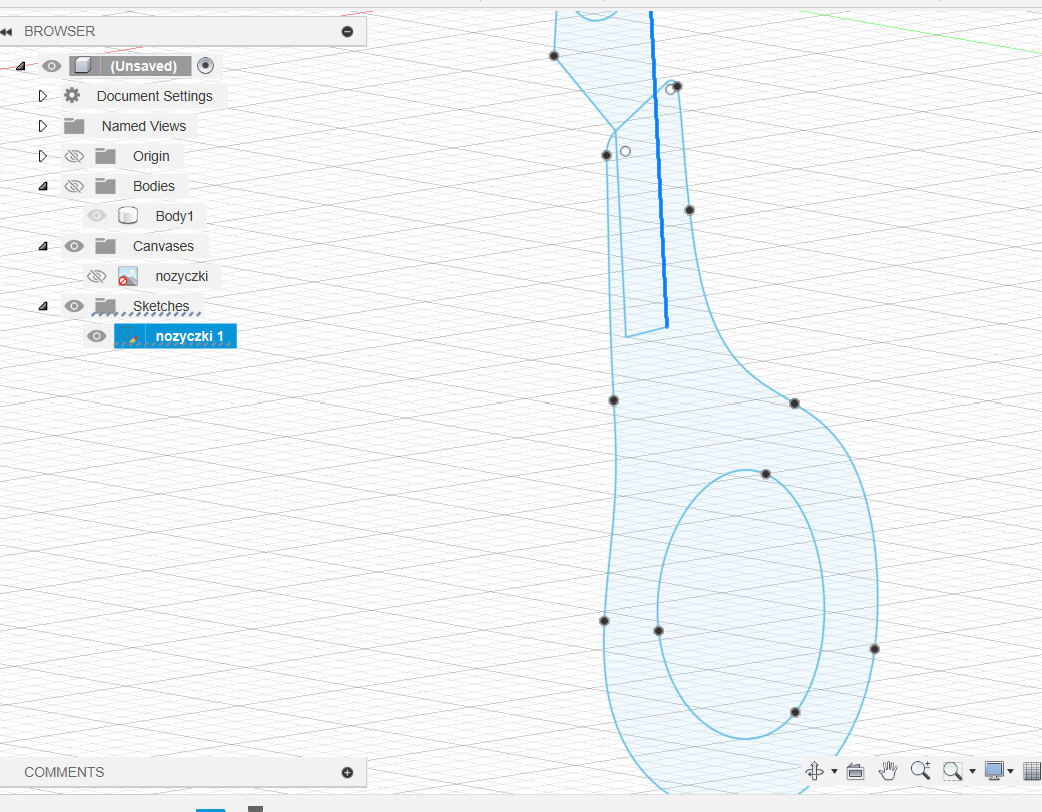

profil - zamknięty wycinek szkicu
obryl spline i line
tu są 4 profile:
finish sketch

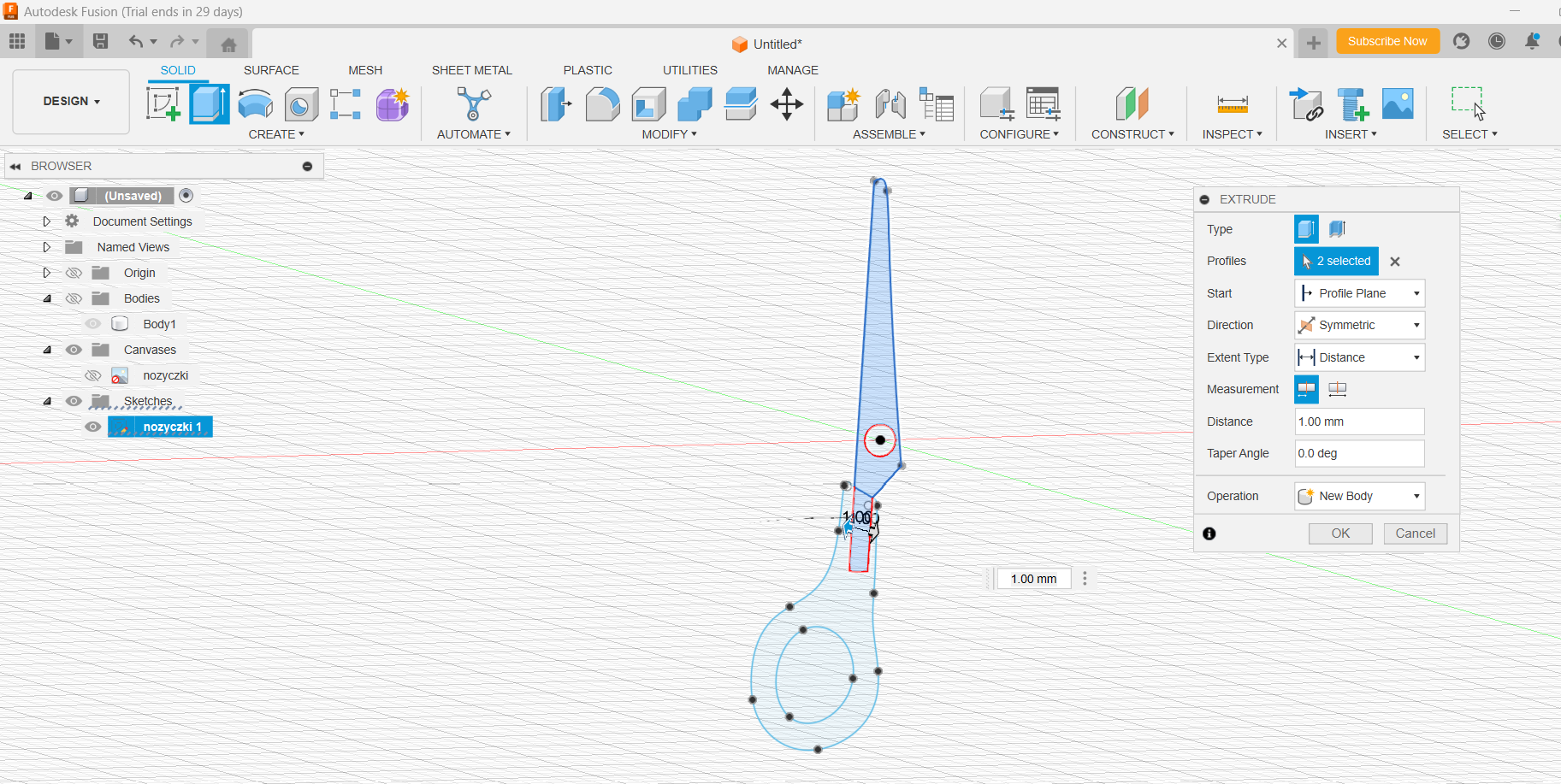

E
Wchodze w bodies i oczko
wylaczam
pojawia się body 2
wybierz CUT

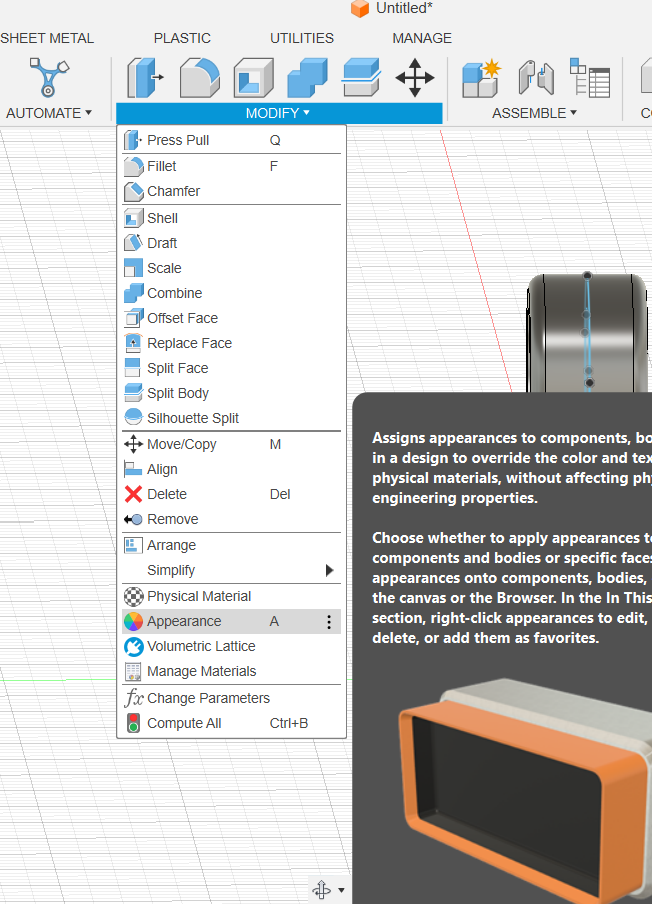

Nadajemy teksturę:
A
na każdej płaszczyźnie figura, PPM na płąszczyznie i create sketch

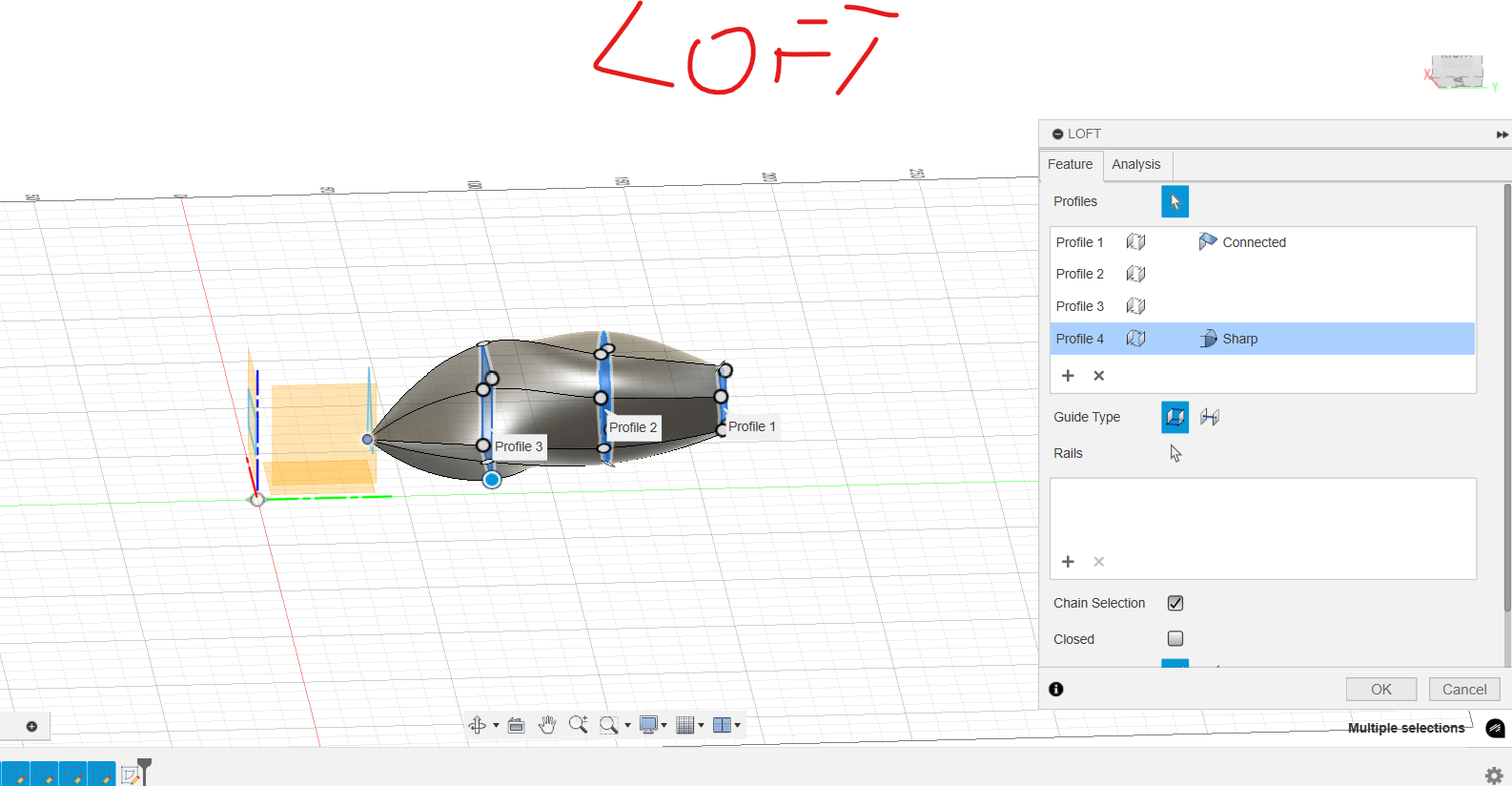

S na klawiaturze - WPISZ LOFT - niebieski

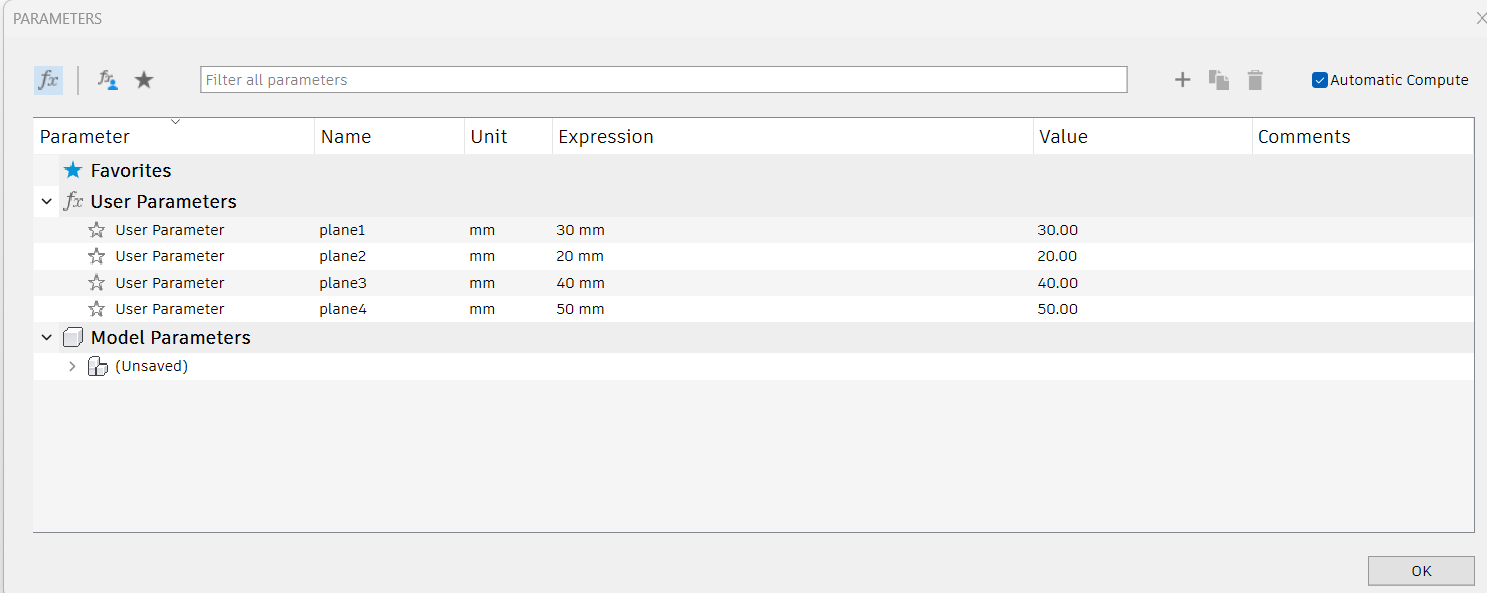

SPARAMETRYZUJ

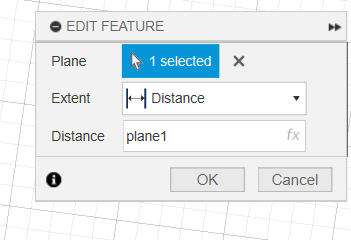

parameters
z palca wpisuje
patrz - OŚ CZASU

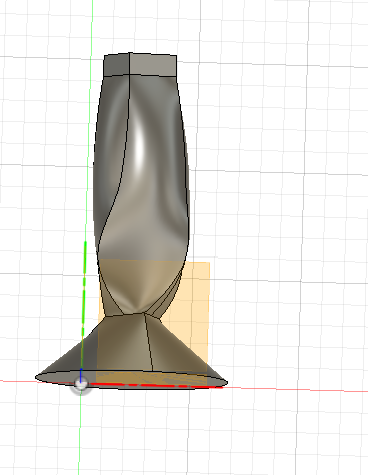

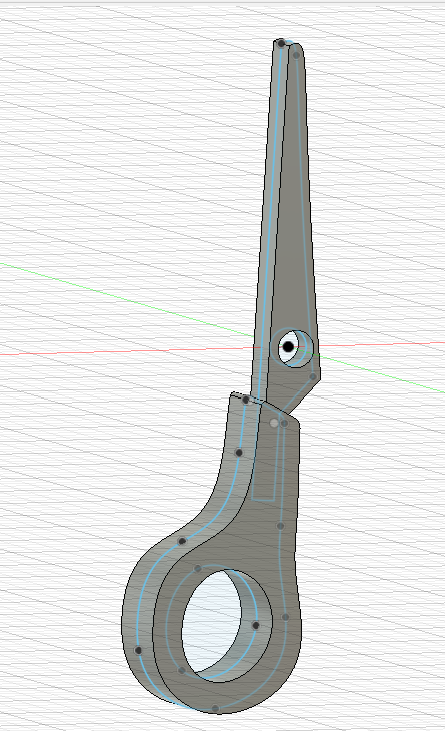

gotowe:
PS: przygotowałam wydruki:
REVOLVE

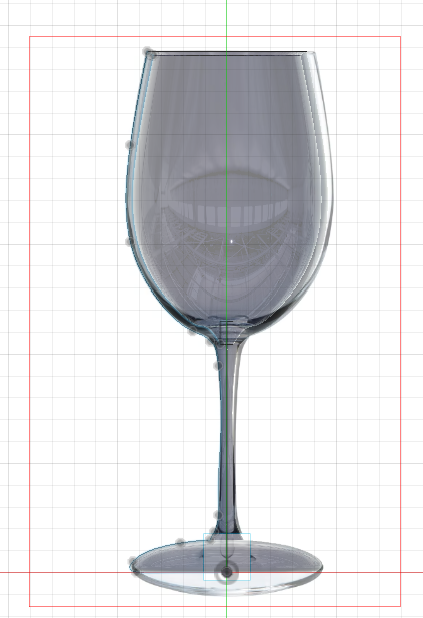

zadanie 5 min: zrób kieliszek
nowy projekt:

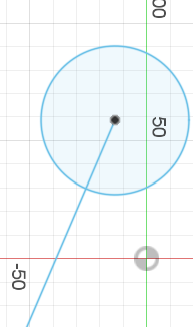

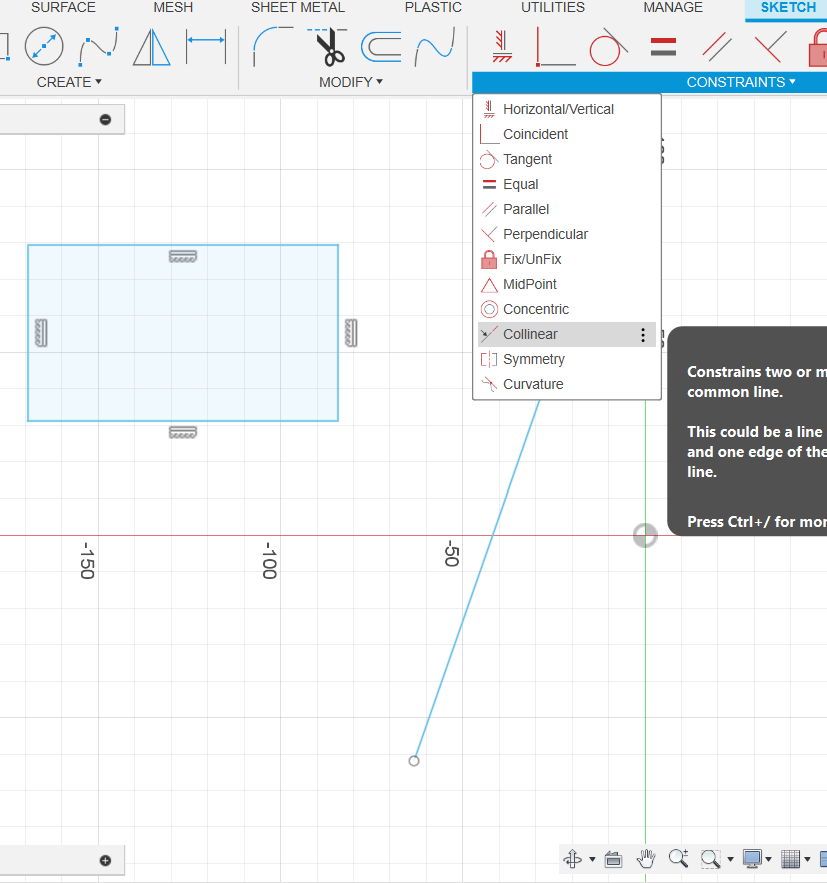

klikam środek i punkt na linii, robi się węzeł, oznacza współpunktowość

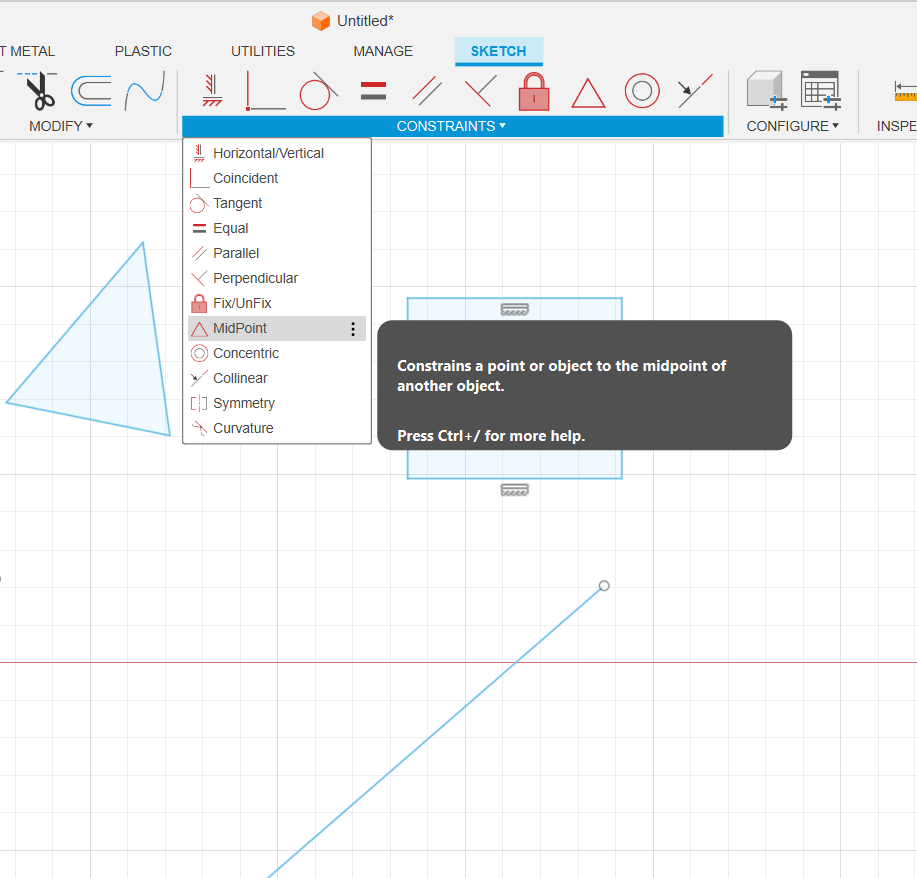

MIDPOINT

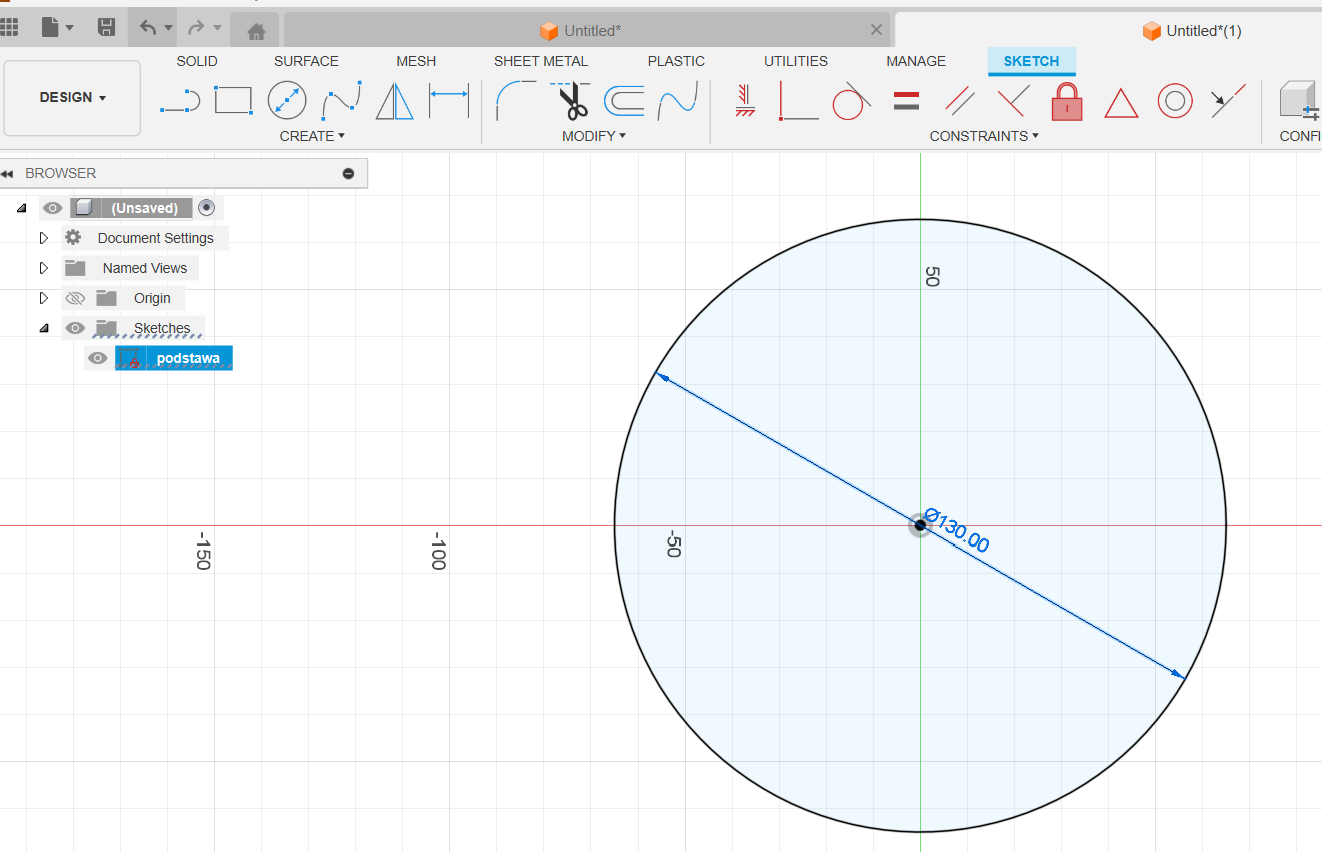

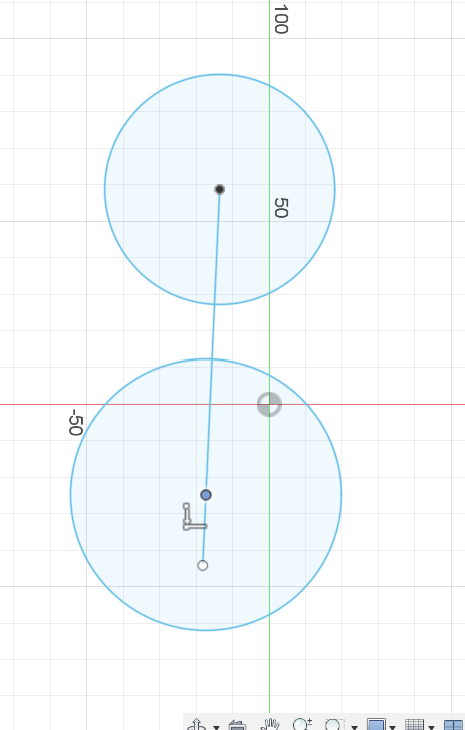

rysujemy okrag, D, parameteres,
finish
przekroj
fillet

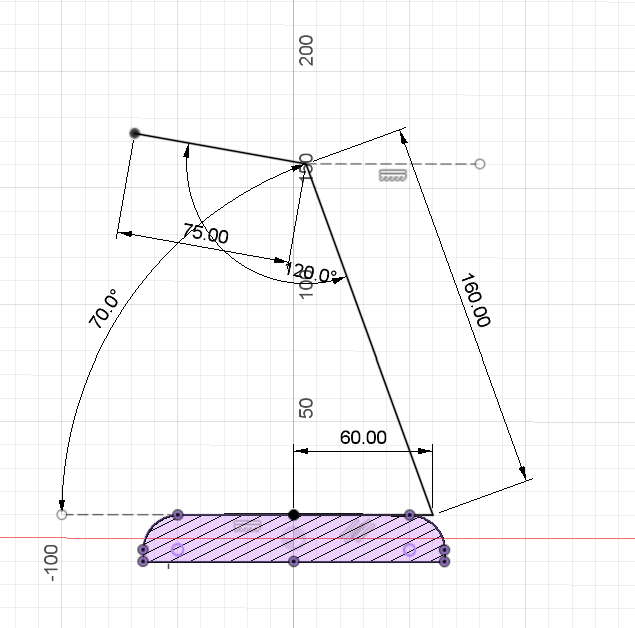

construct - na kazda plaszczyzne mozemy polozyc szkic
plane along path dajemy na 0,00

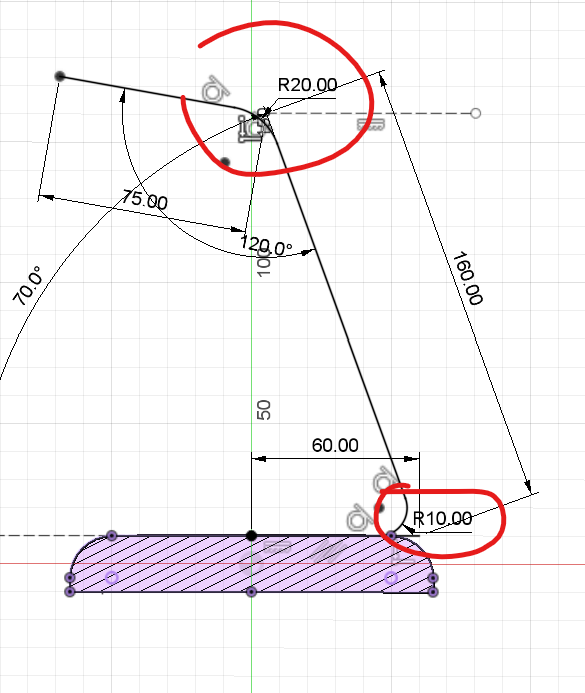

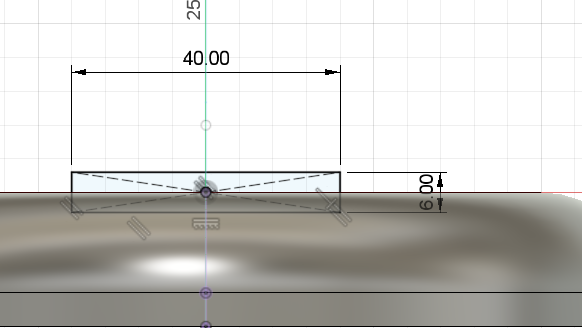

nowy szkic - reclangle - center

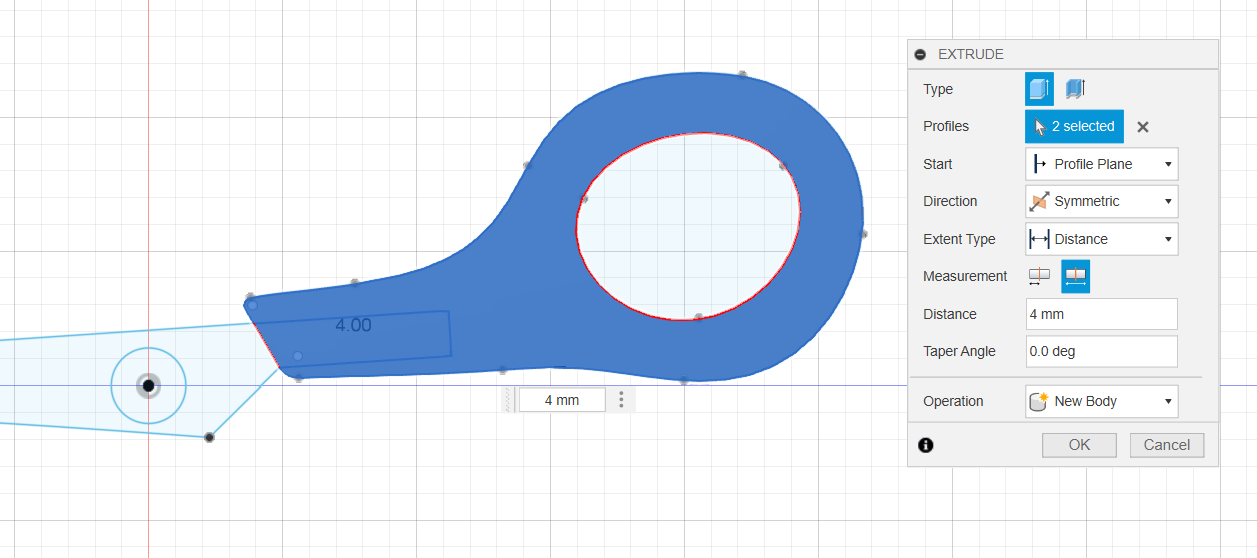

extrude - loft - revolve - sweep
na końcu klikamy NEW BODY

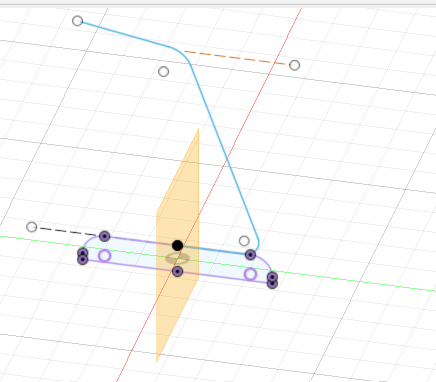

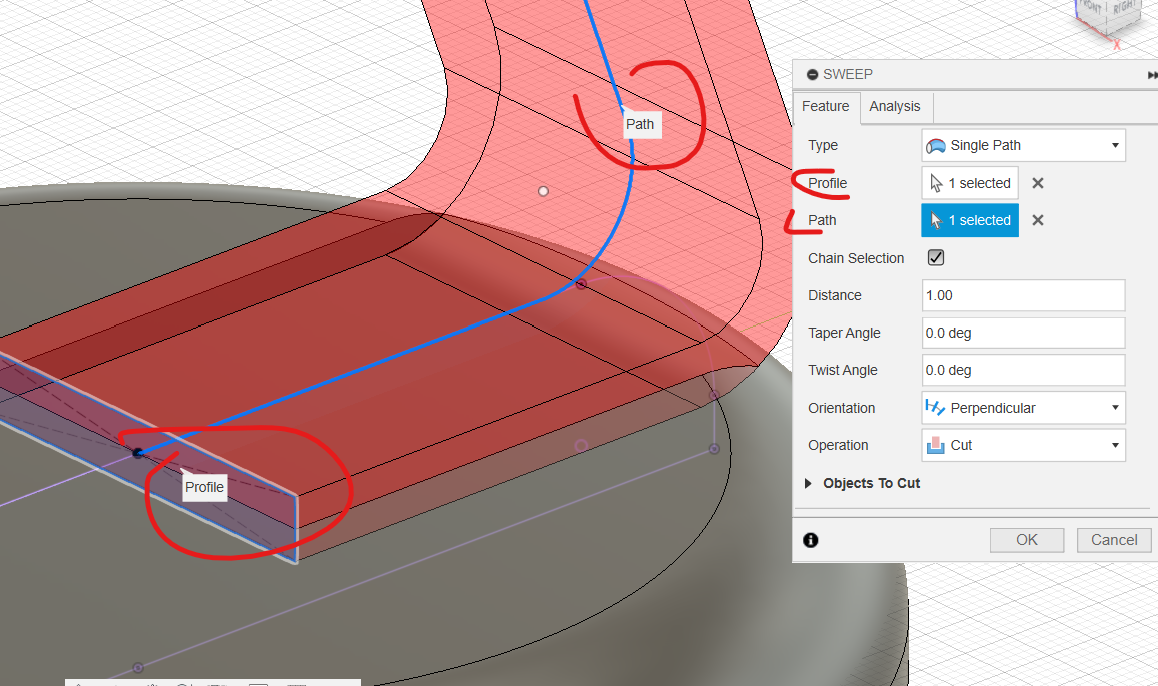

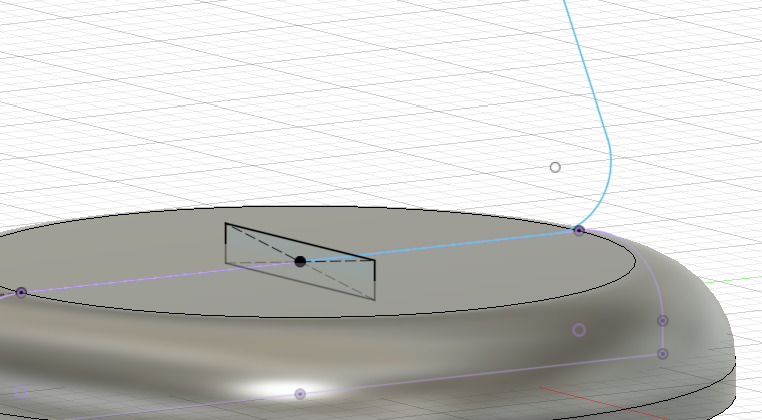

create - sweep - zaznaczamy profil i path
fillet

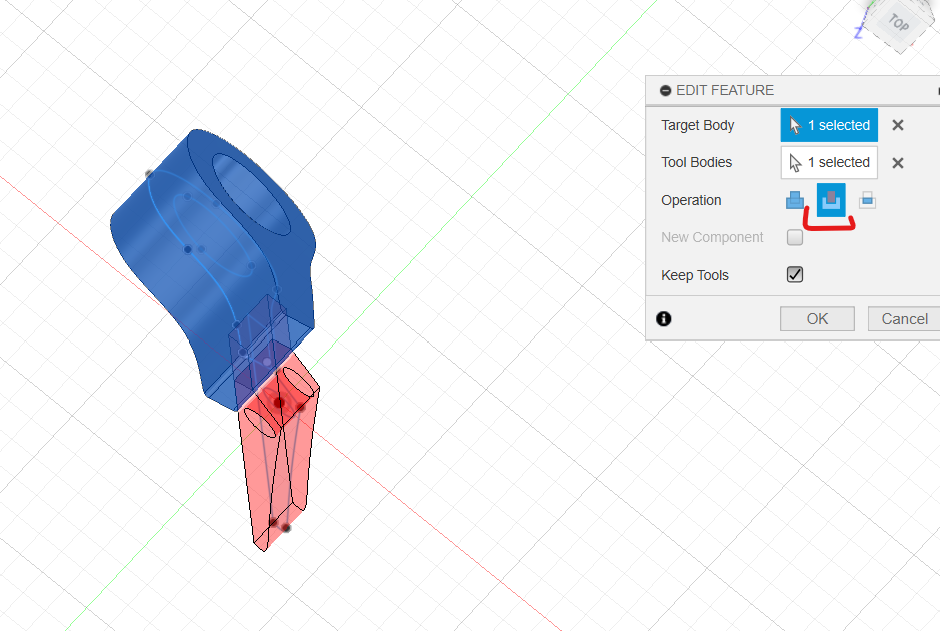

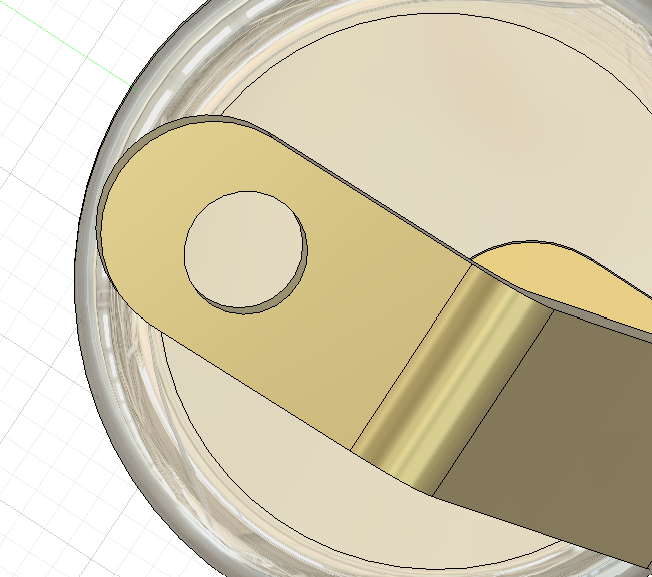

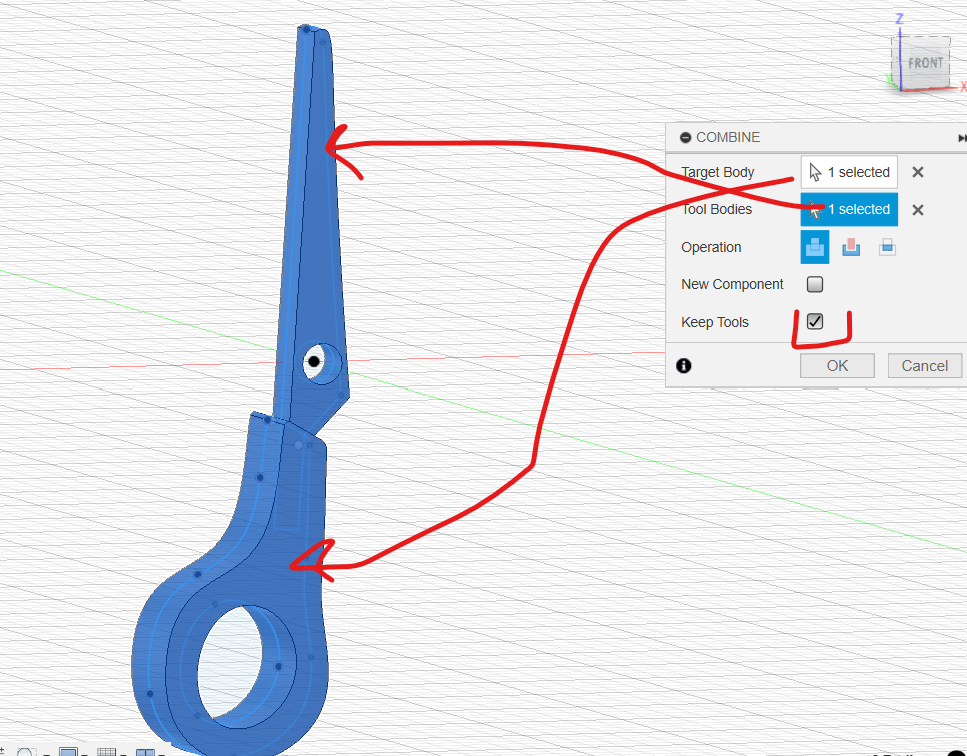

combine- podstawa - targer, ramie, cut - OK, wycina się w podstawie

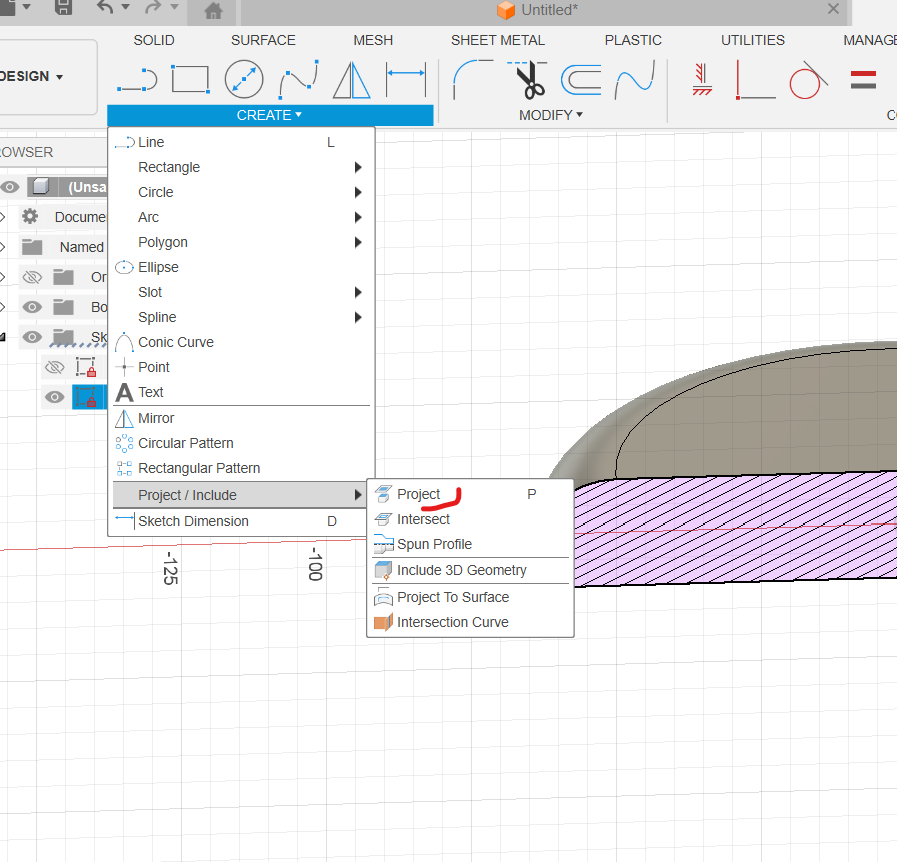

okrąg, exture, cut
