Dzień 4 - Frezarka

ważna grubość materiału - sprawdzić

Frezarka :

dxf - najlepszy rodzaj pliku do importowania do różnych programów . jest to plik CADowski.

elektrowrzeciono, stół, 3 osie

AutoDesk Fusion

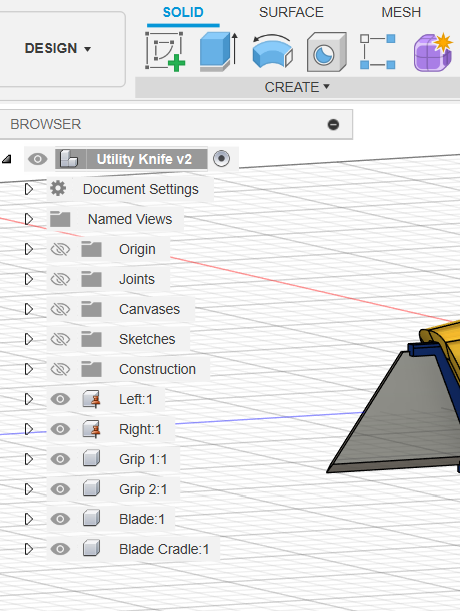

zakładka - design - projekt

zakł. manufacture - ustawianie parametrów, rodzajów frezów, prędkość itp

Sketch - jesli zmieniamy parametry jednej czesci - program dopasowuje wielkość pozostałych powiązanych części

zaznaczyć płaaszczyznę (np. top) - insert - insert .dxf

inspect - mesure (mierzymy odległości , wielkość)

narzędzia - ustawienia

przygotowanie do obróbki.

musimy przygotowac materiał . dodać parametry.

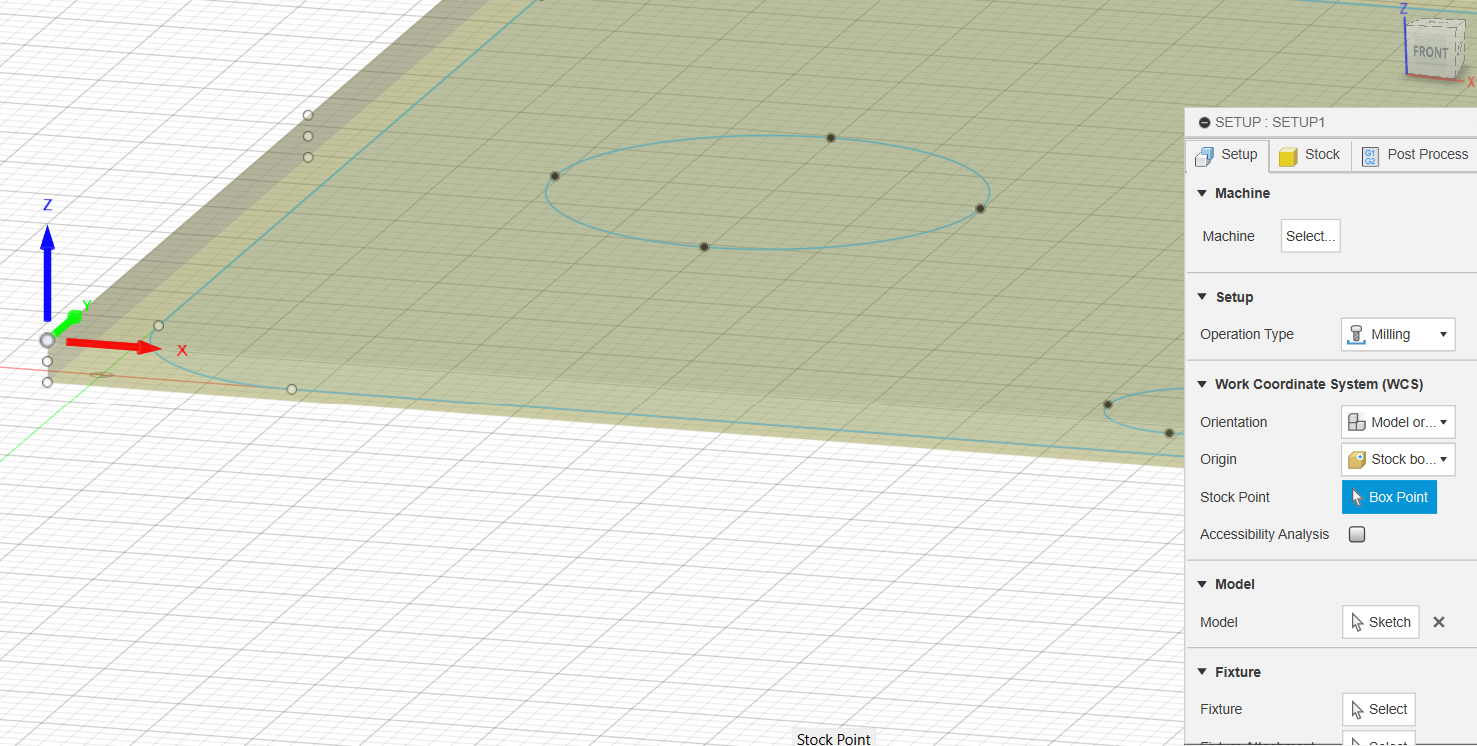

setup - new setup - ustawiamy osie w lewym dolnym rogu

2d - 2d contour - select tool

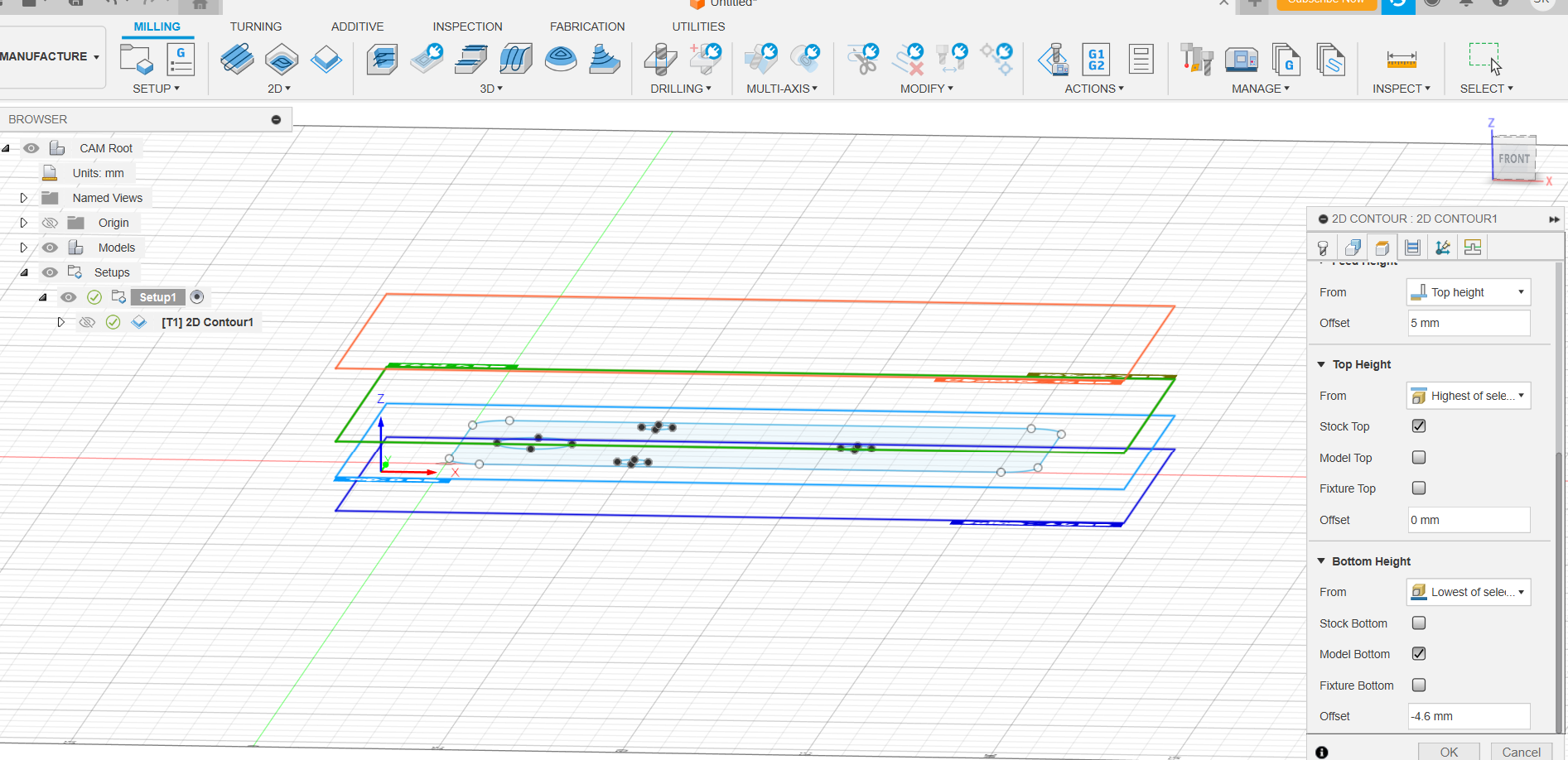

bottom hight

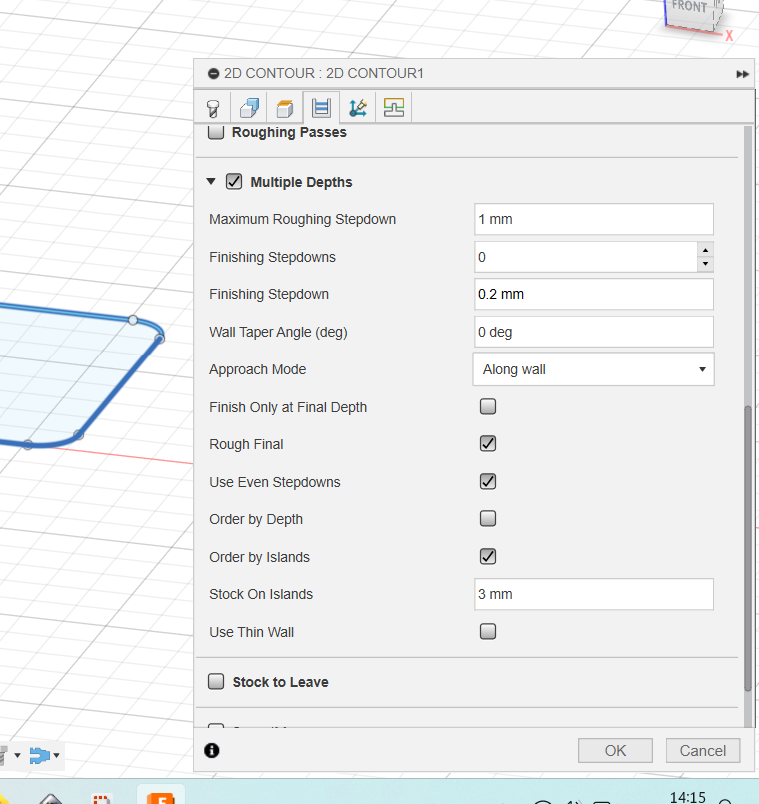

Passes:

sideways compensation - right (frezarka frezuje szybciej ale szarpie materiał, left - zbiera materiał, wygładza)

zaznaczyc order by depth

lead in /out - wjeżdża w materiał wcześniej i wyjeżdza później żeby zlikwidować naprężenia. (my wyłączamy)

włączamy rampę. stosujemy ją aby delikatniej wbić się w materiał. Nie wbijać się. Oszczędza frez i matereiał.

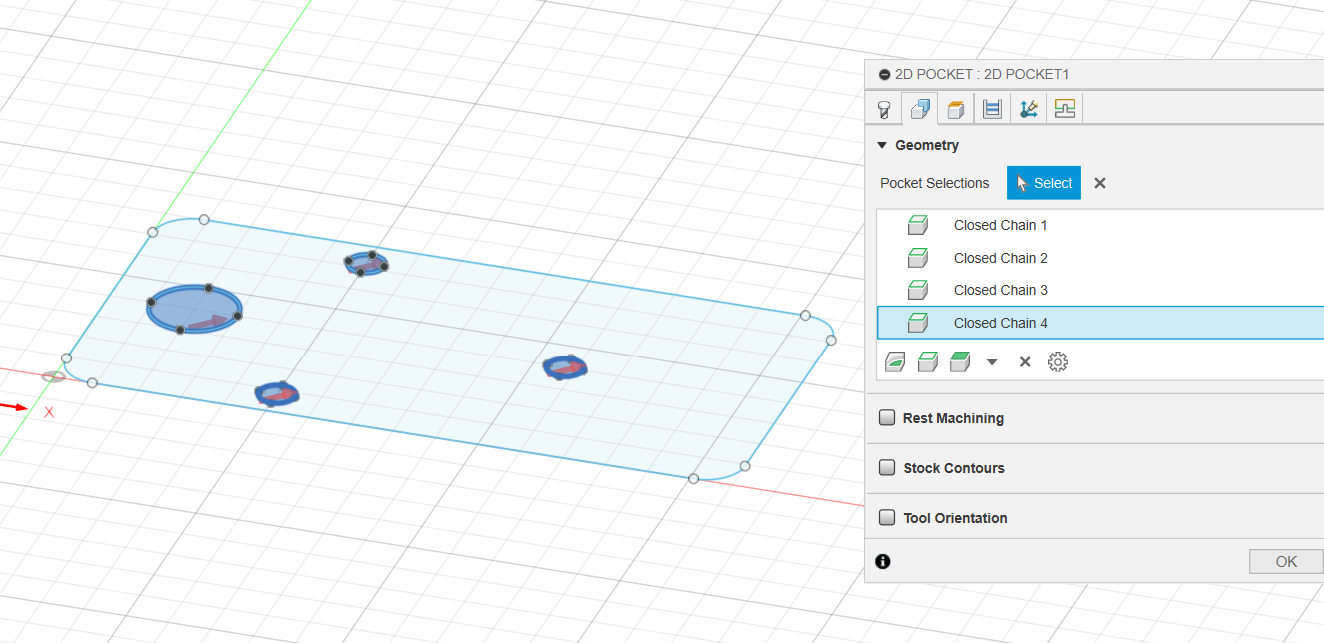

2d - 2d pocket - wybieramy narzędzie

geometry - wybieramy kieszonki drążone od środka

Heights

zmieniamy bottom high - offset - wartość aby zejść na grubość mniejszą od grubości materiału

Passes --> right

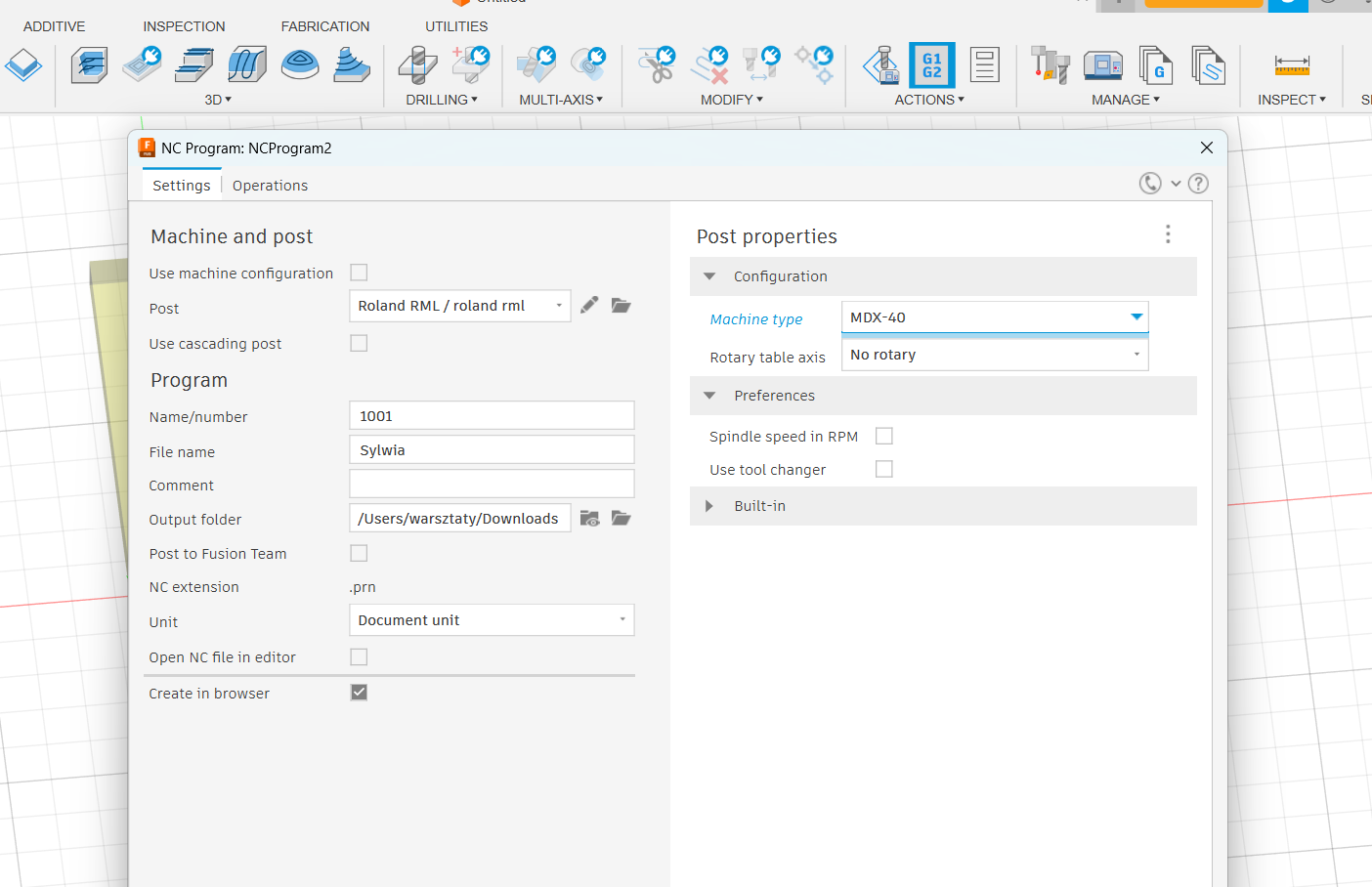

aby zapisac klikamy na setup- action - post process

klikamy "post" i zapisuje w naszym folderze

po podłączeniu frezarki włączamy apkę Vpanel for srm20
