Drukarka

• czujnik obecności filamentu
• klapa - must przy druku wysokich temp ABS / dla PLA zdejmujemy

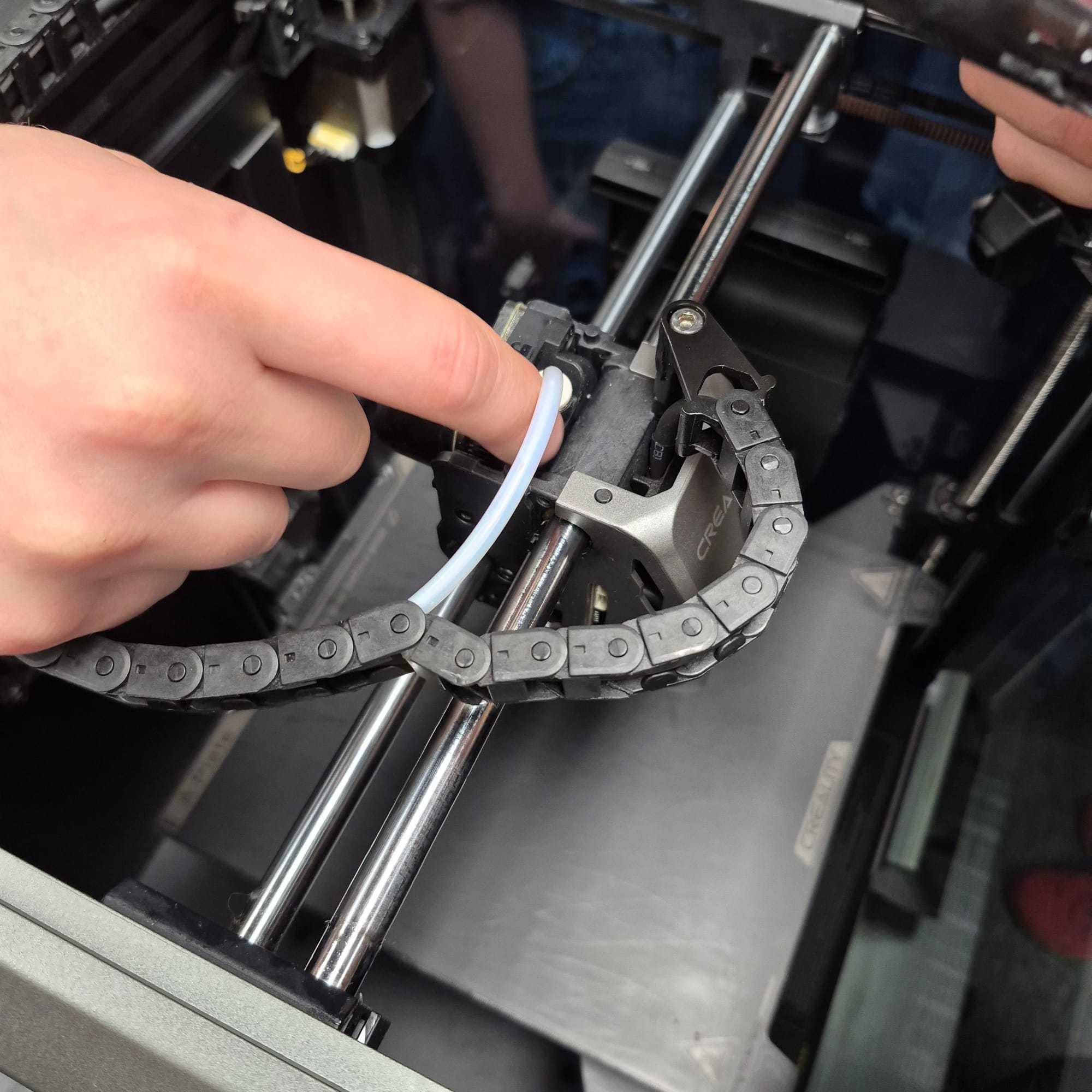

• rurka teflonowa - ta sama odległość od czujnika do karetki (carrage / extruder / Hot end)

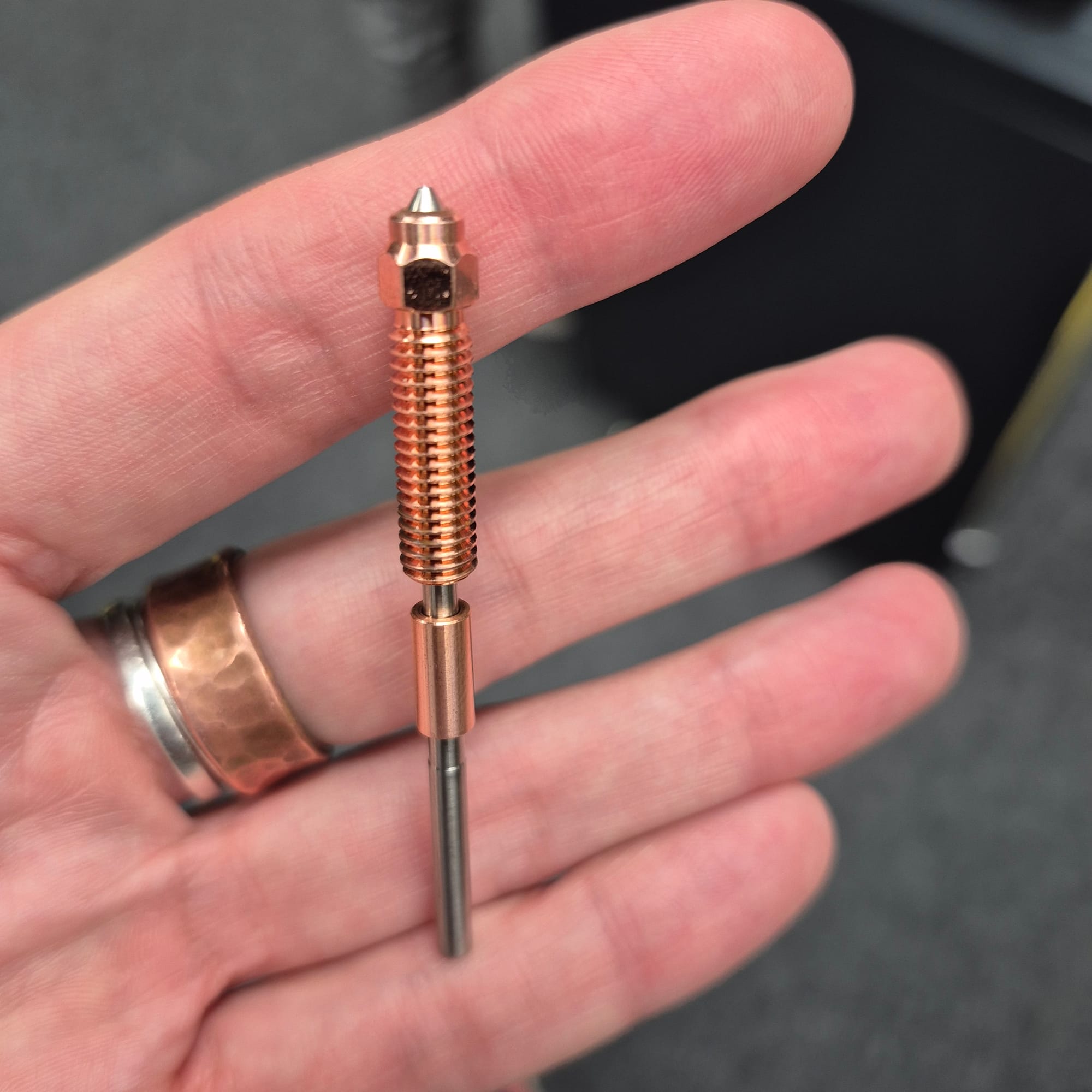

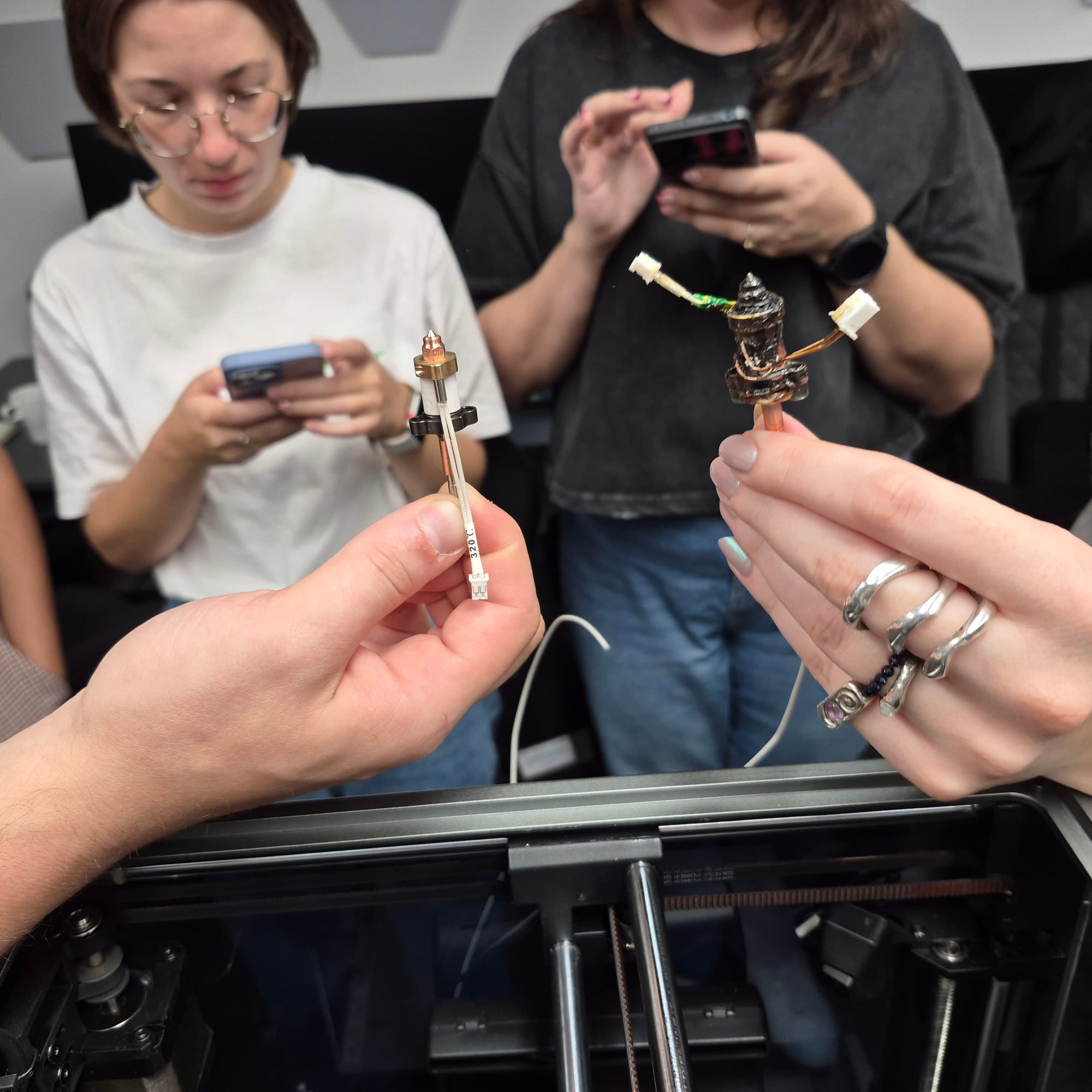

• blok grzewczy/ Hot end (termistor odczytuje temp / grzałka np ceramiczna / dysza zwykle 0,4mm - długa to unicorn
• osłona na Hot end (brud, trzyma temp)
• blaszki srebrne / radiator
• stół z nakładkami / podgrzewa się, porusza w osi Z /silnik pod stołem
• góra ma w silniki / CORE X-Y oba silniki za oba wymiary / KARTEZJANSKI kiedy każdy za osobną oś
• prowadnice
• pendrive + ekran

EKRAN

• temp dyszy i stołu

sterowanie pozycją dyszy

DOMEK - kalibracja pozycji / os XYZ

Skąd wie, że osiągnęła pozycję? opór na podstawie prądu na silnikach

EXTRUDE / EXTRACT

podawanie materiału / wycofanie materiału

EXTRACT - najpierw podgrzewanie materiału - pobiera/wypluwa materiał

NOWY FILAMENT - przycinamy końcówkę na 45deg /podajemy do rurki do oporu / odgiac końcówkę dla testu

EXTRUDE - zaciąga nowy filament / wyjecie + włożenie

FOLDER - źródło danych do druku / pendrive

• CALIBRATION szczególnie dla dużych wydruków
• BLAT trzeba odtłuścić alko izopropyl przed startem wydruku i po zdjęciu gotowego
• POKRYWA do założenia

Po starcie czekamy do końca druku pierwszej warstwy - wtedy jest najwięcej fck-upów

• stop na ekranie lub ASAP włącznik na obudowie

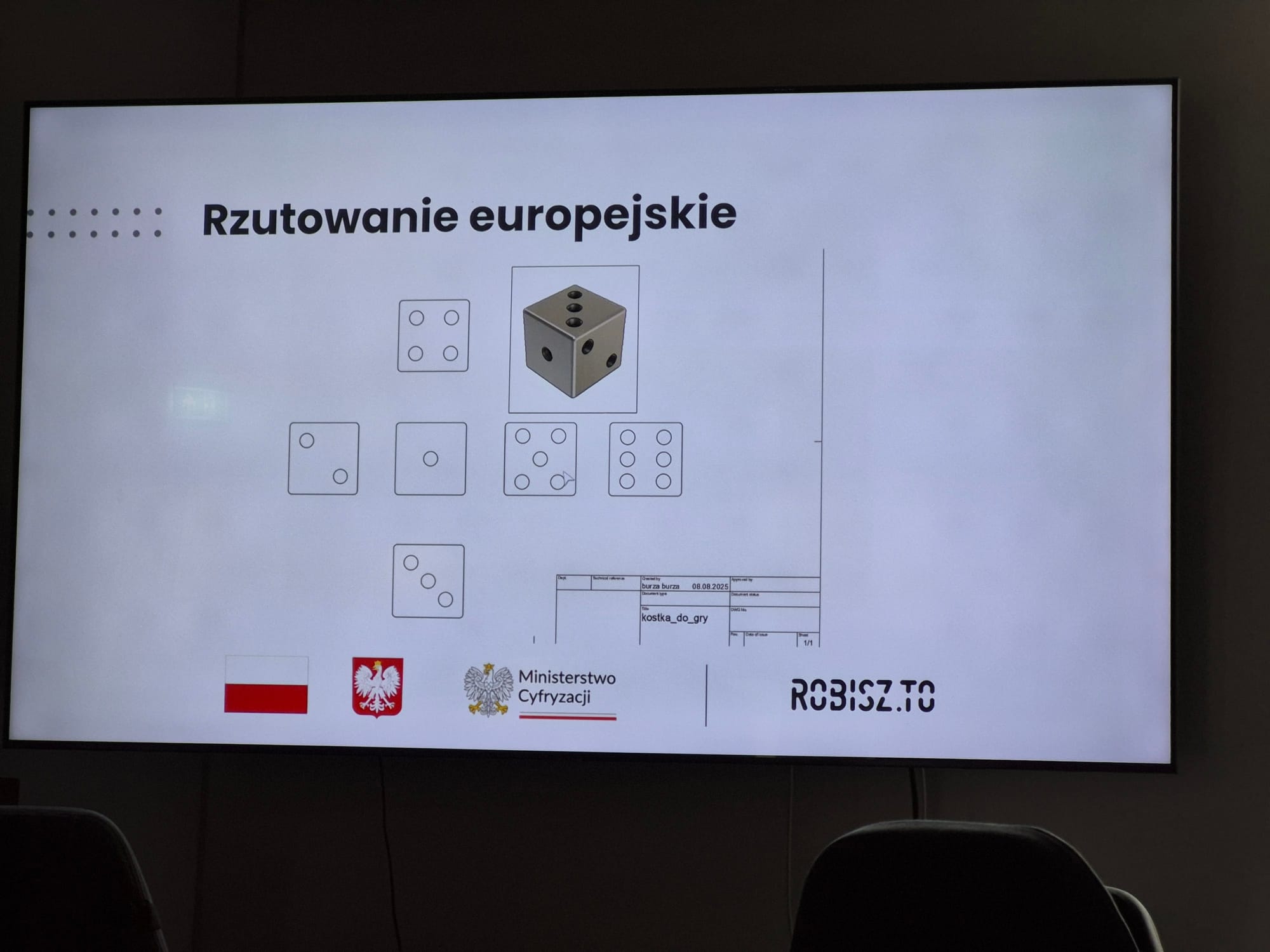

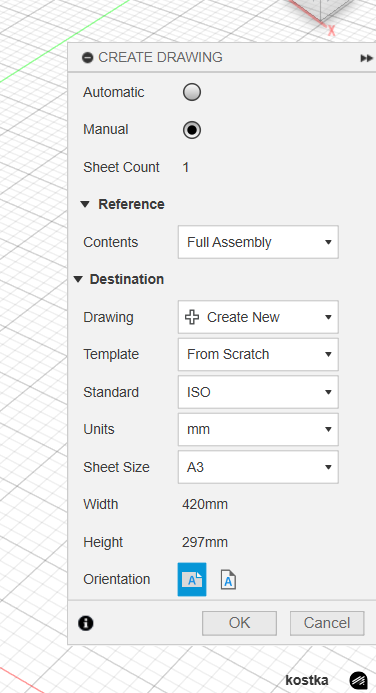

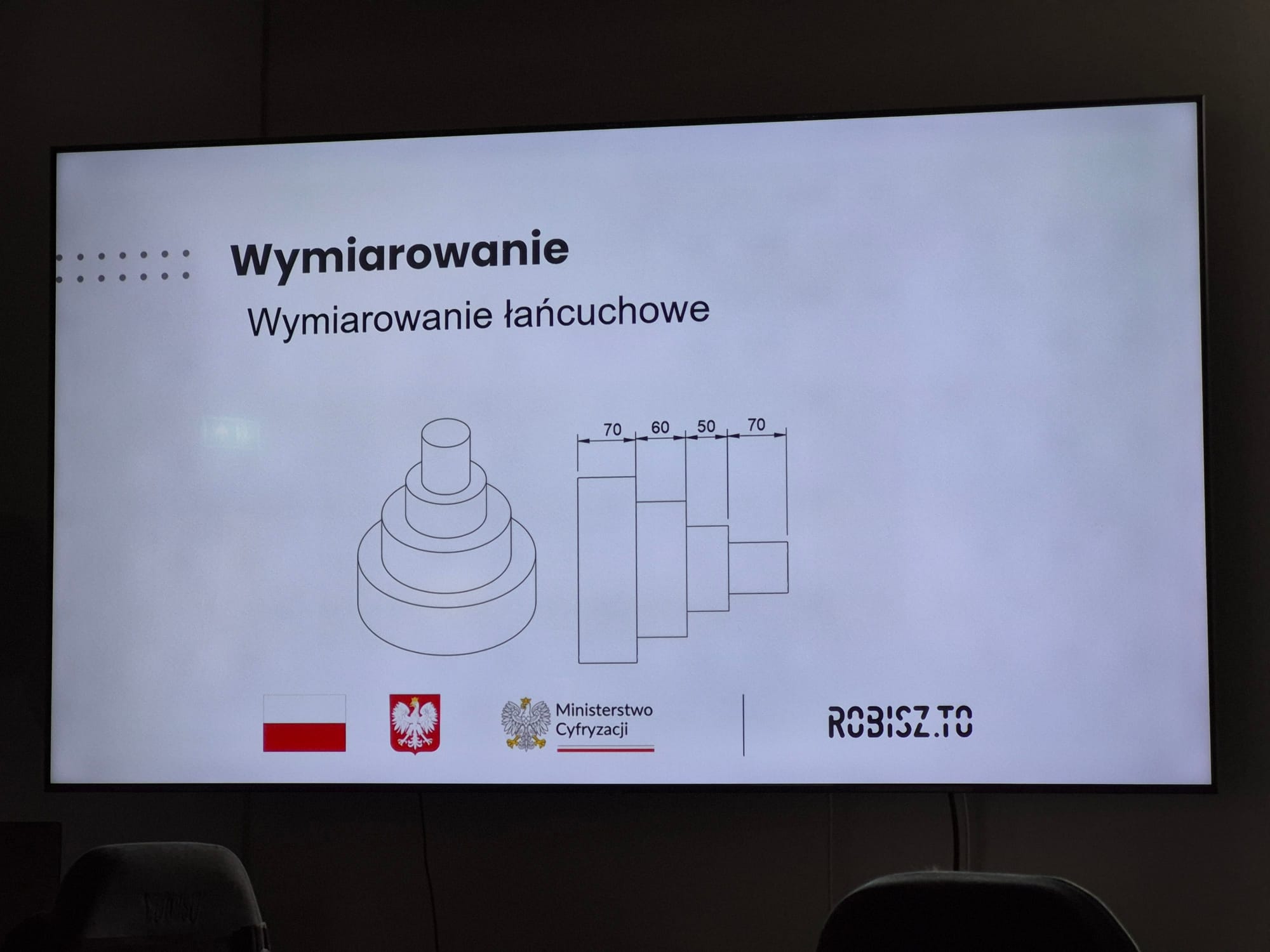

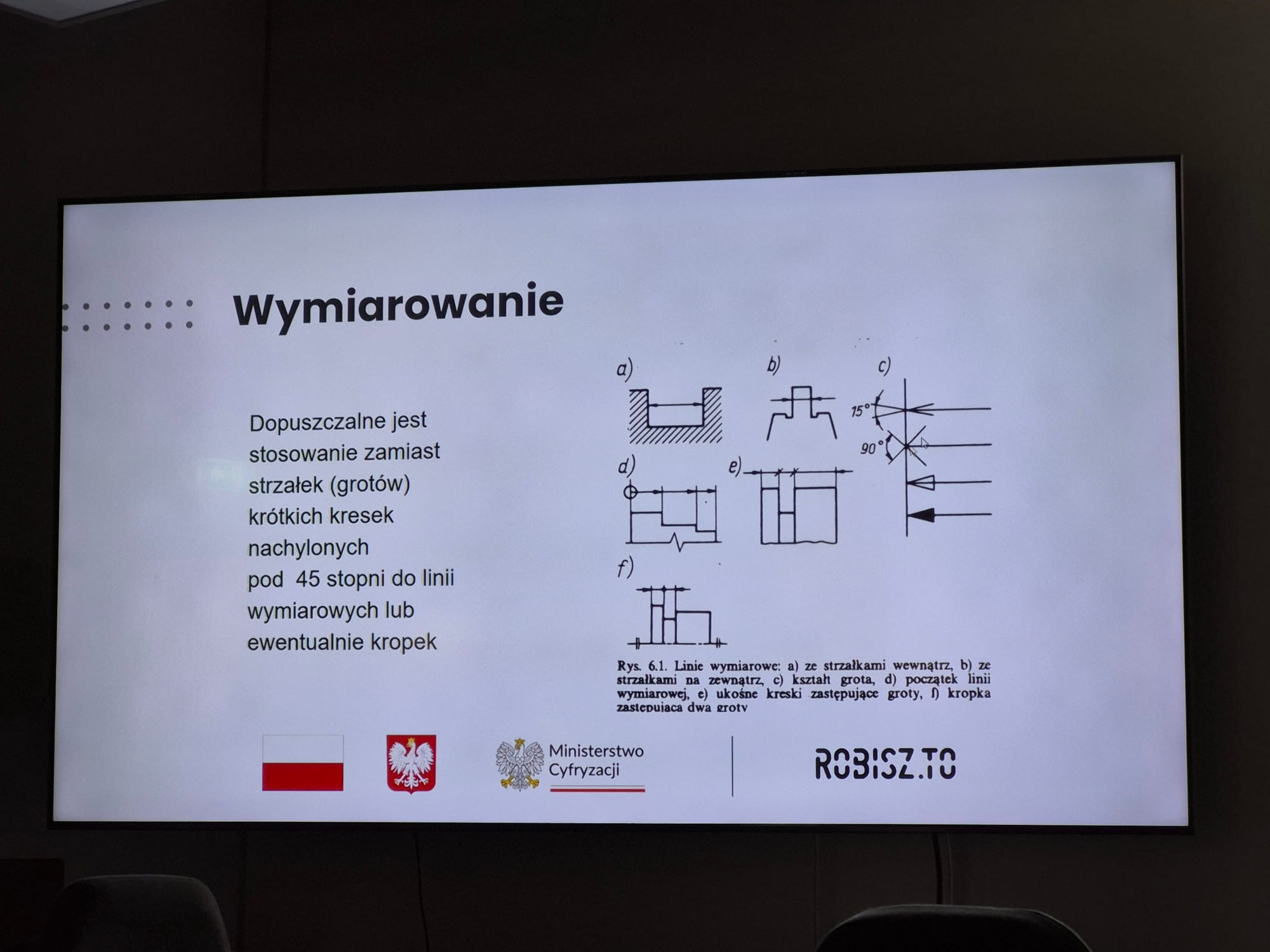

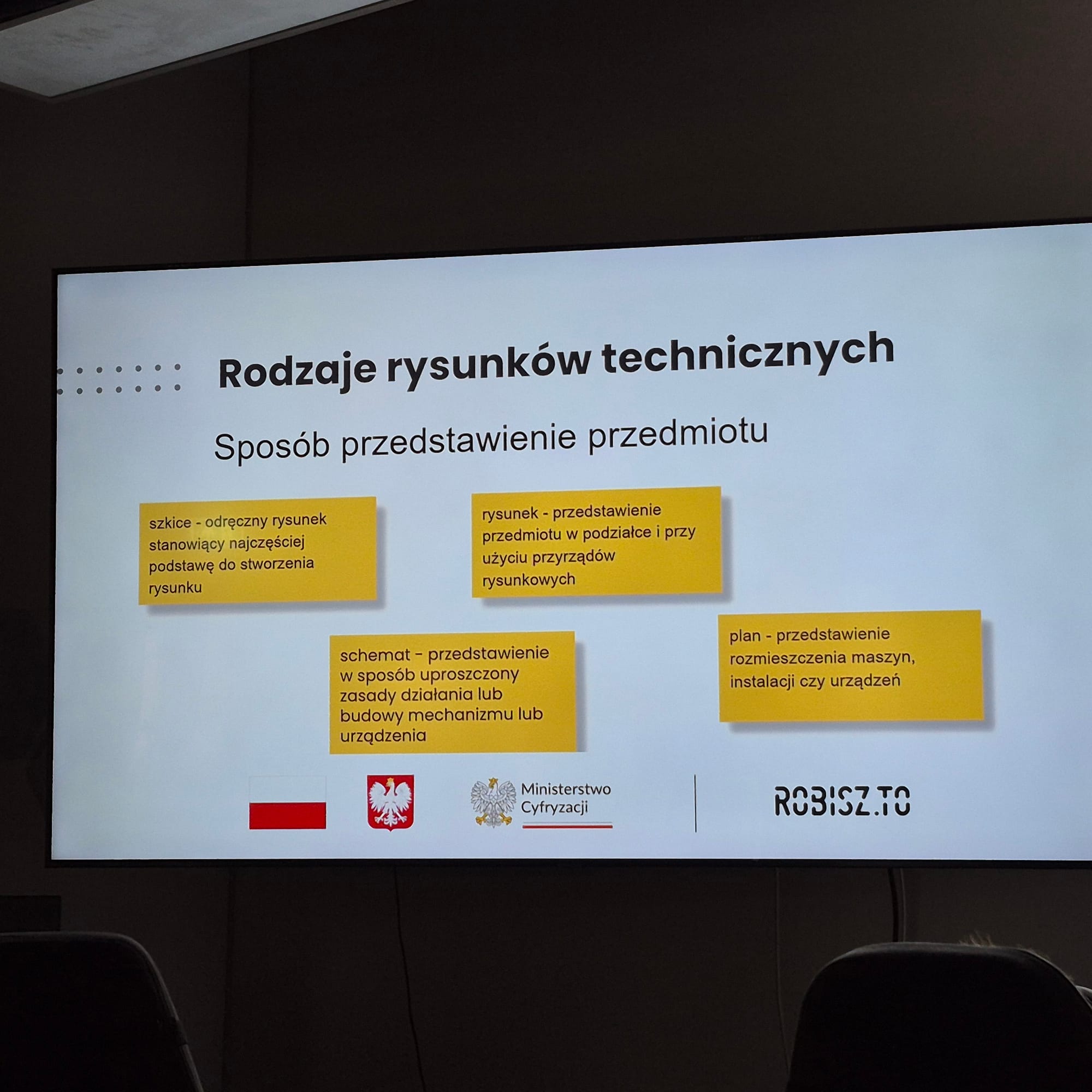

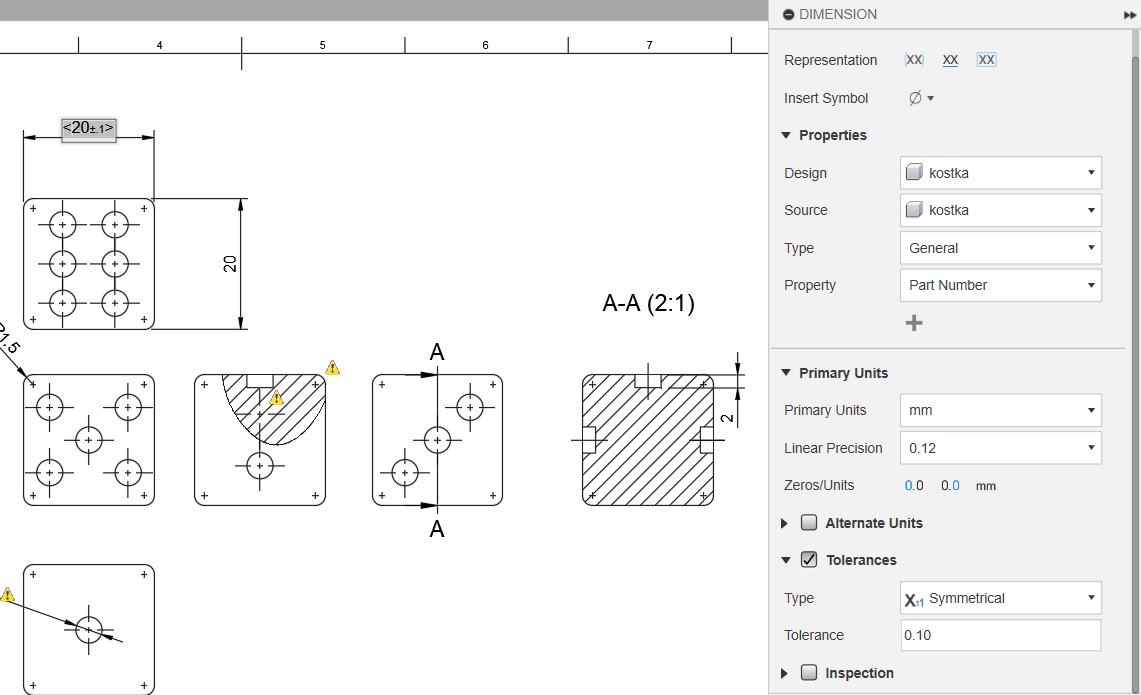

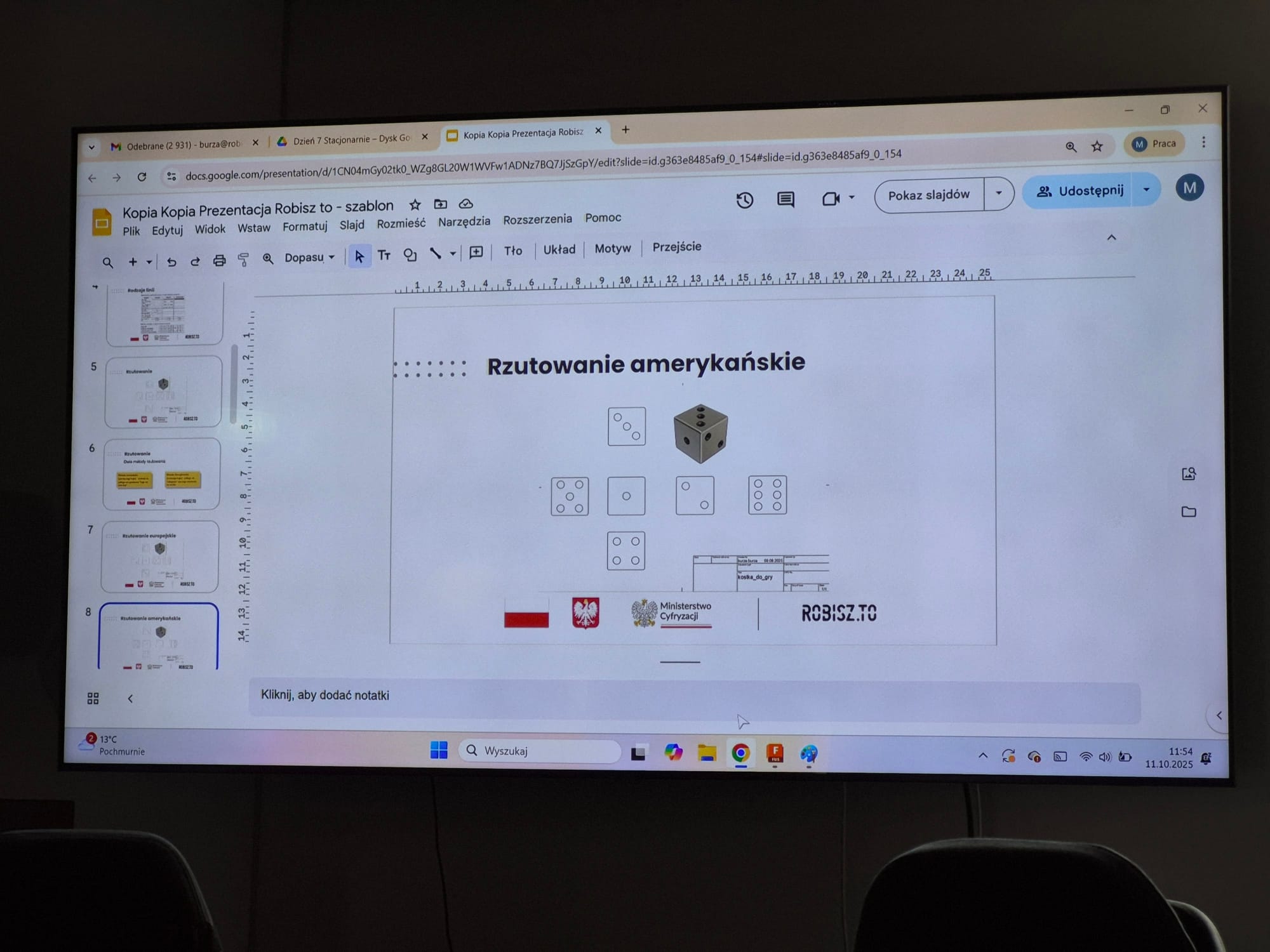

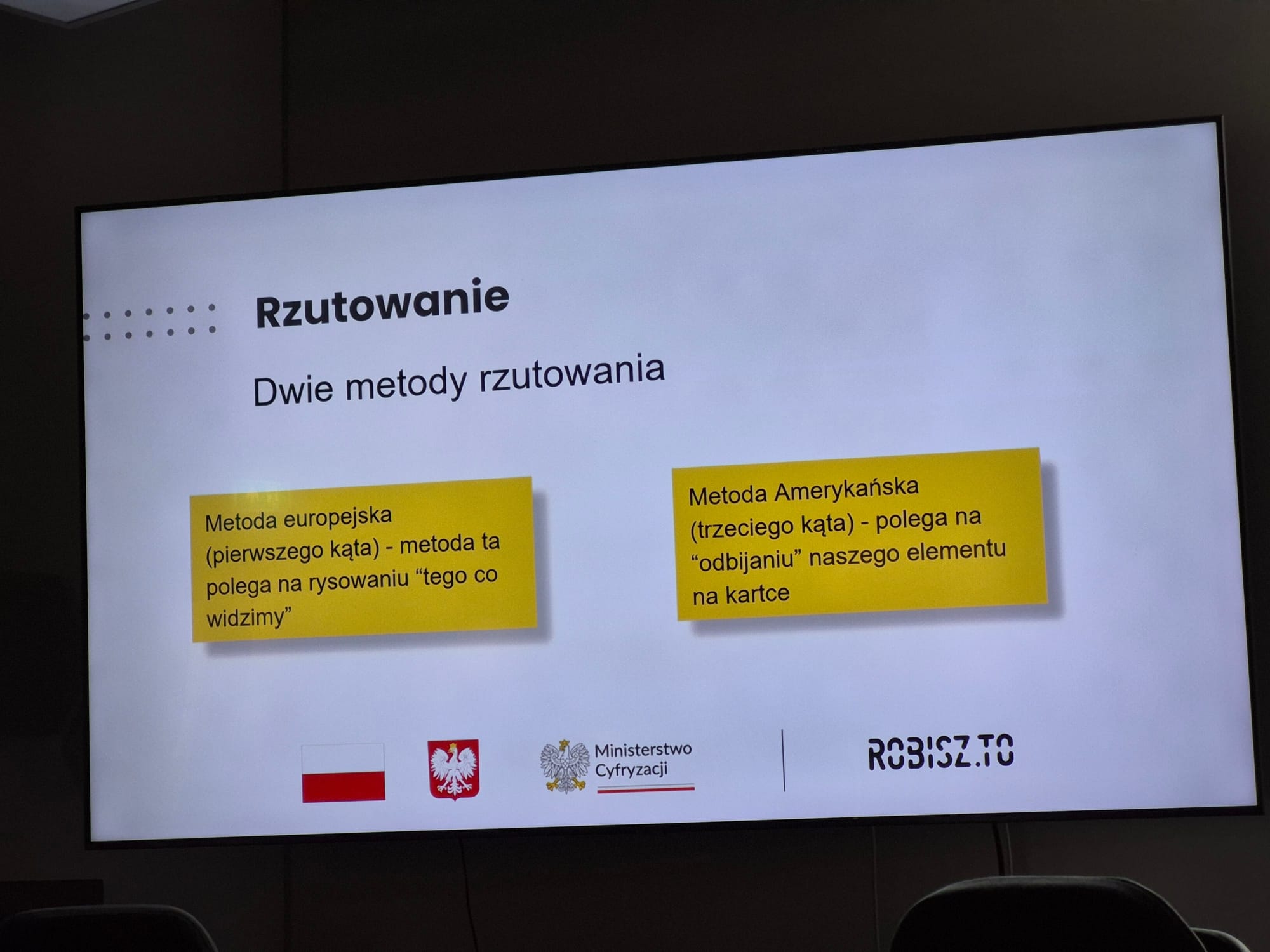

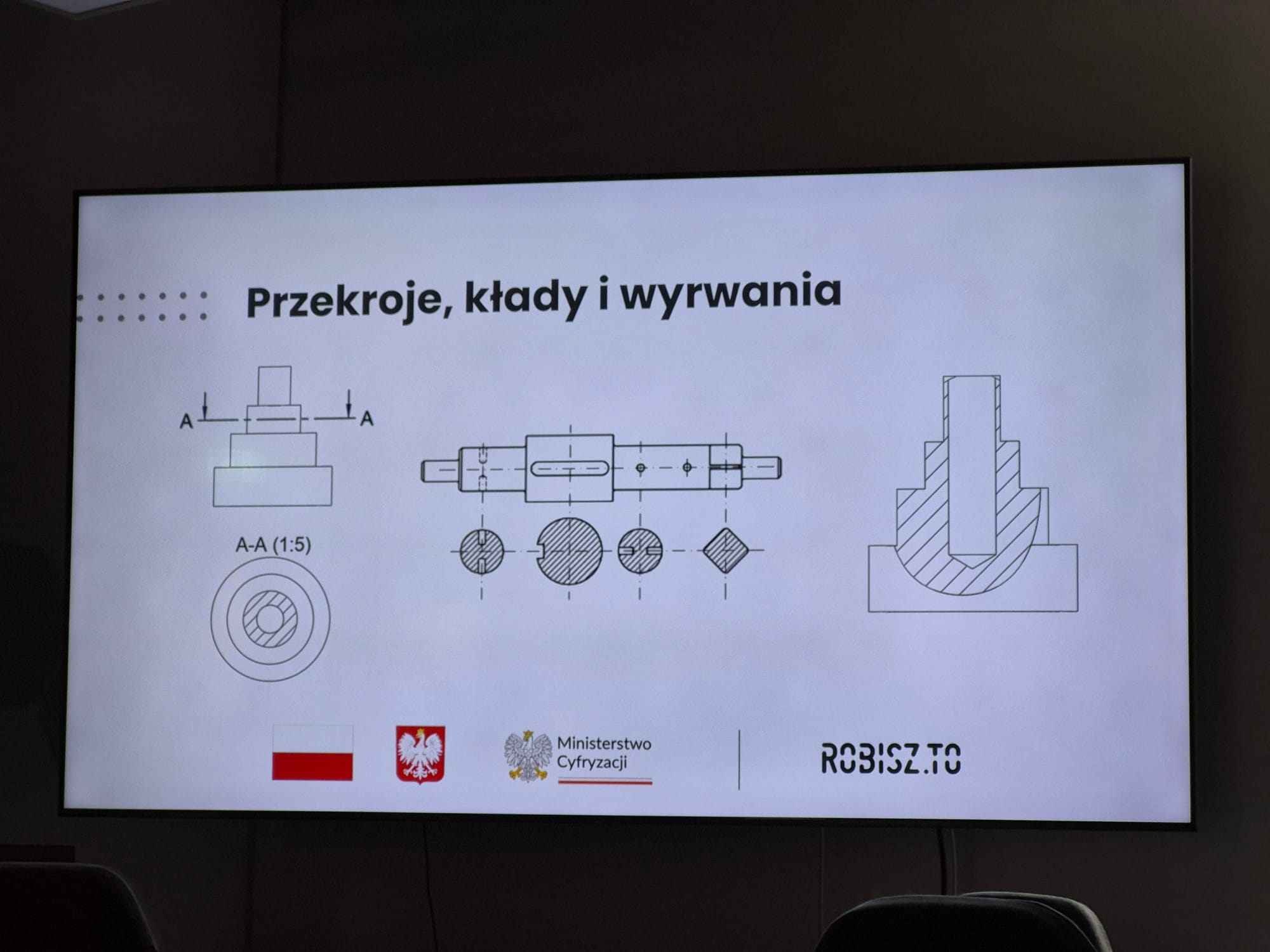

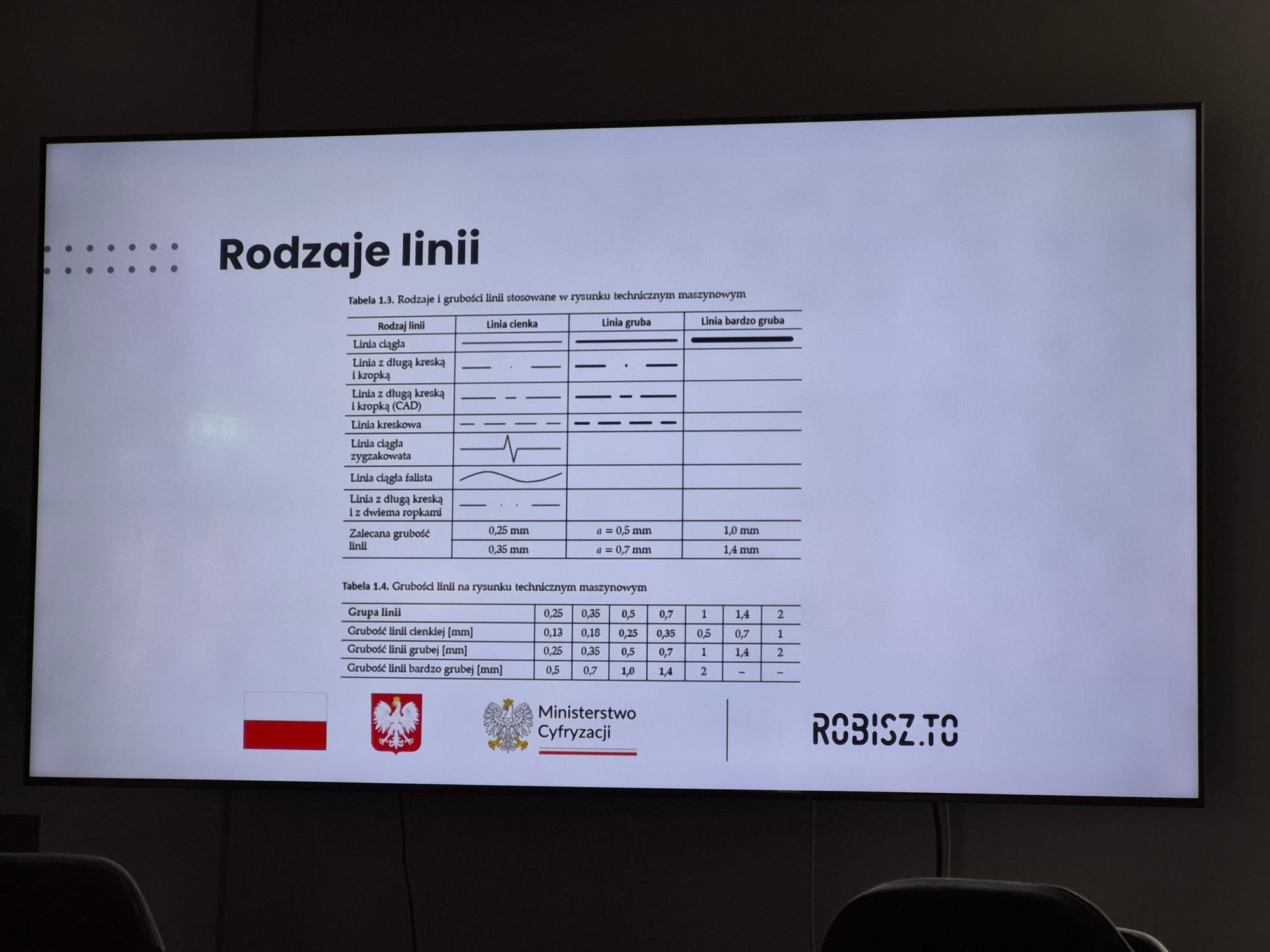

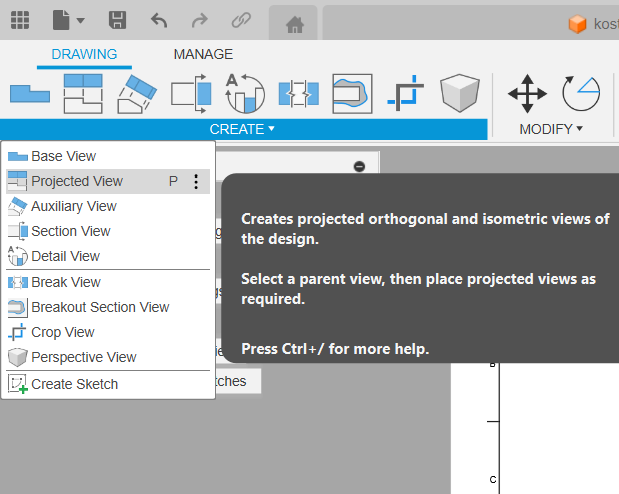

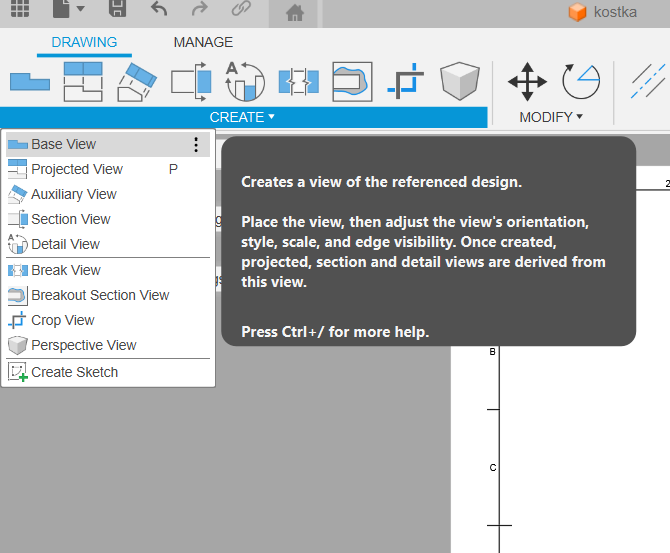

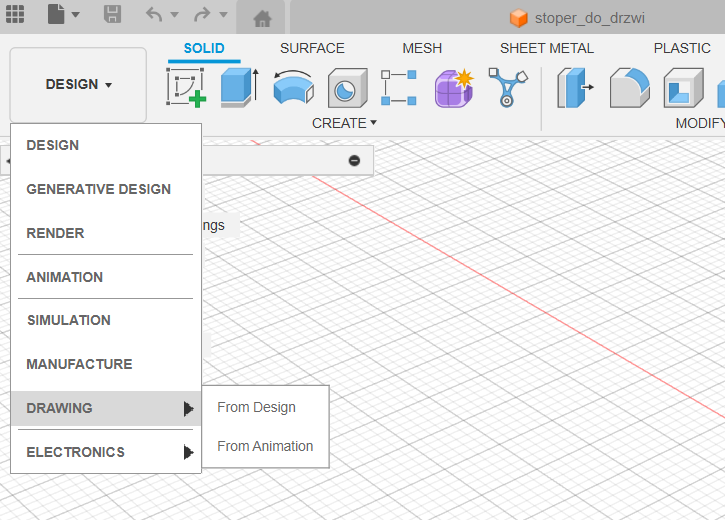

RYSUNEK TECHNICZNY

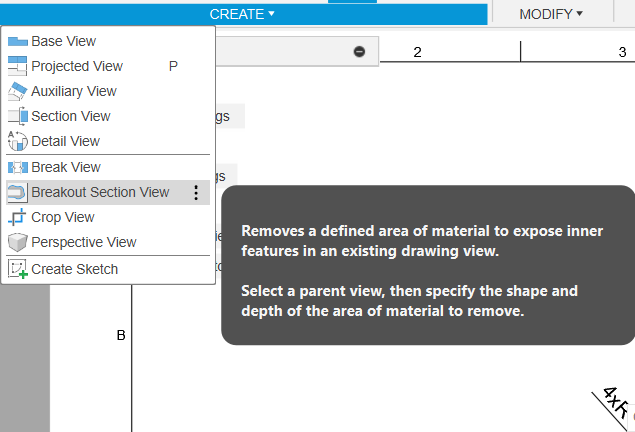

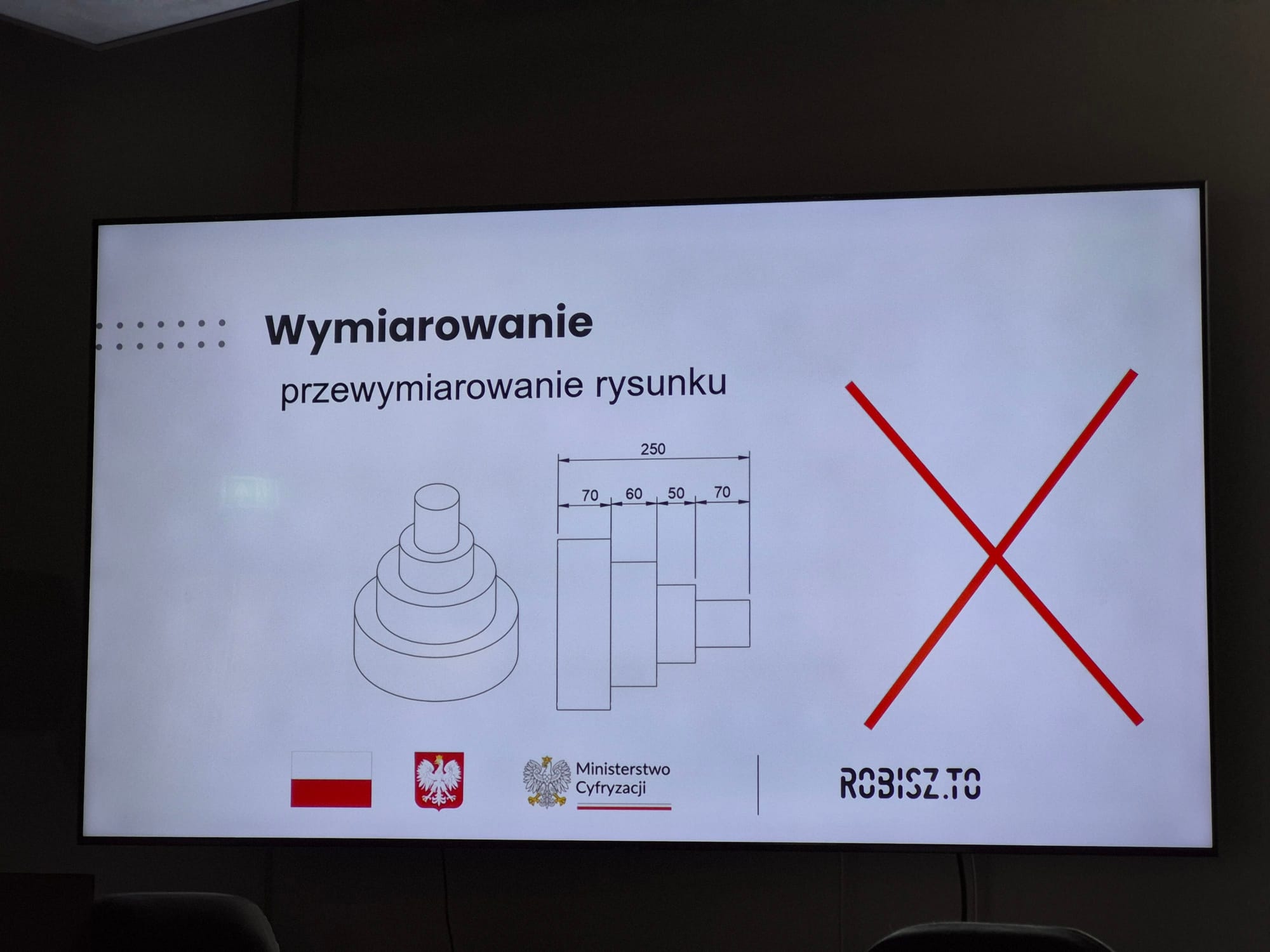

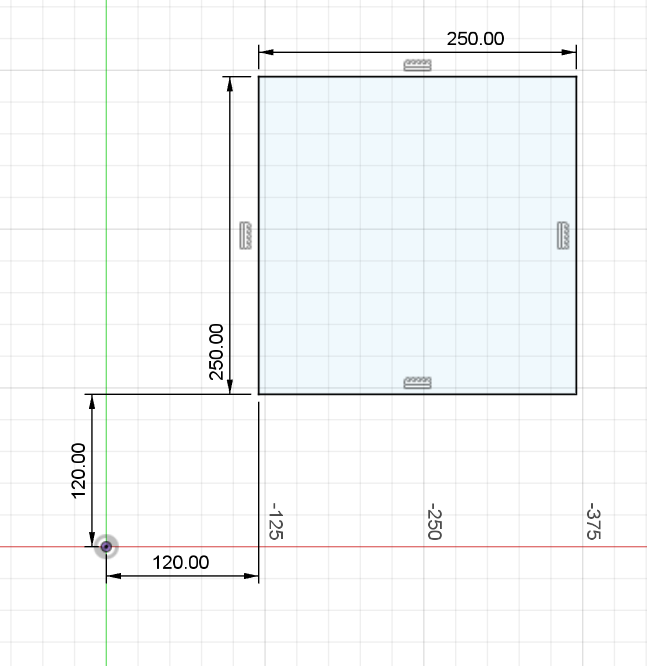

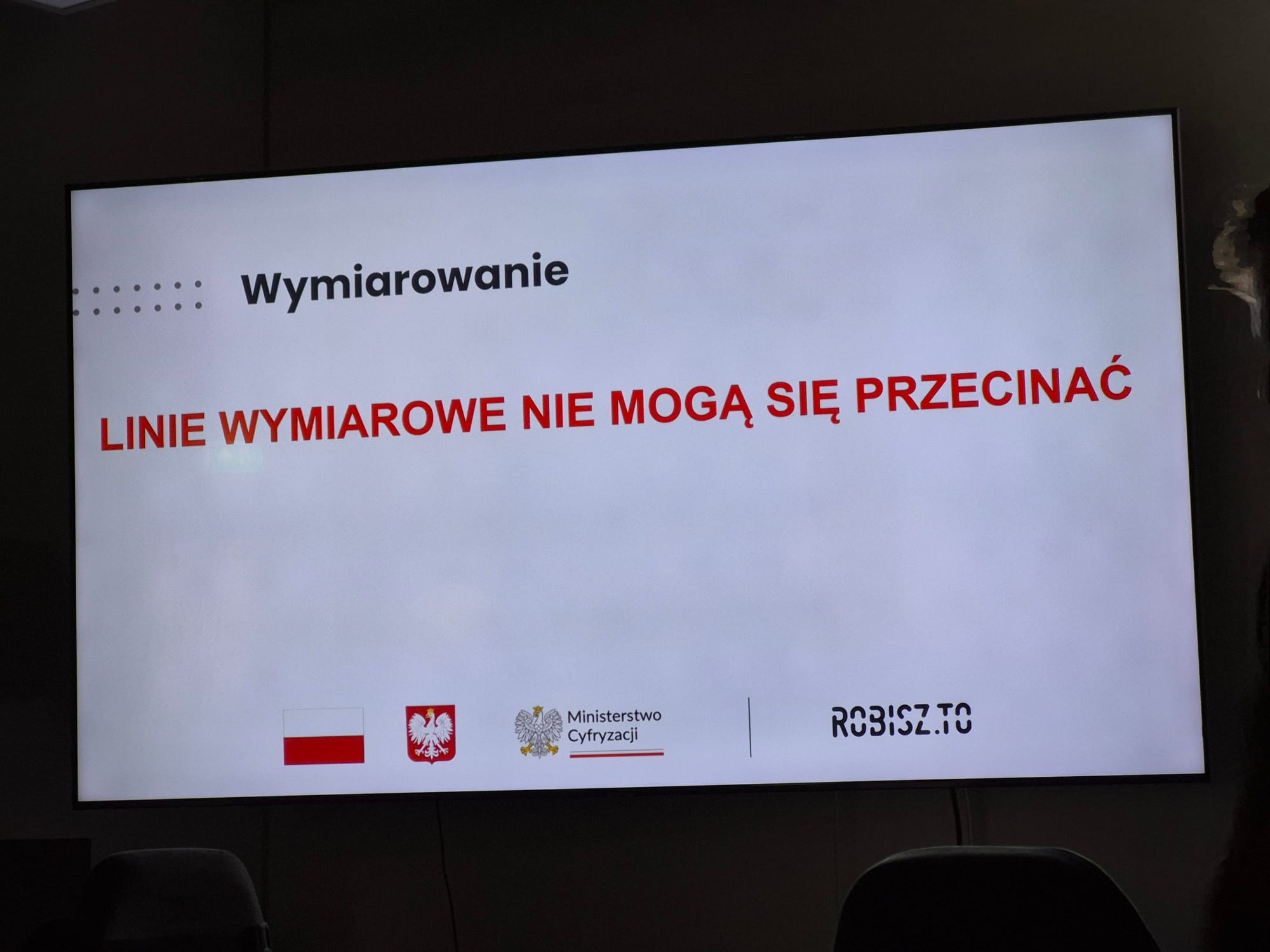

WYSTARCZY, ZE JEDNEGO WYMIARU BRAKUJE i jest ok - komplet w Fusion jest niedopuszczalny

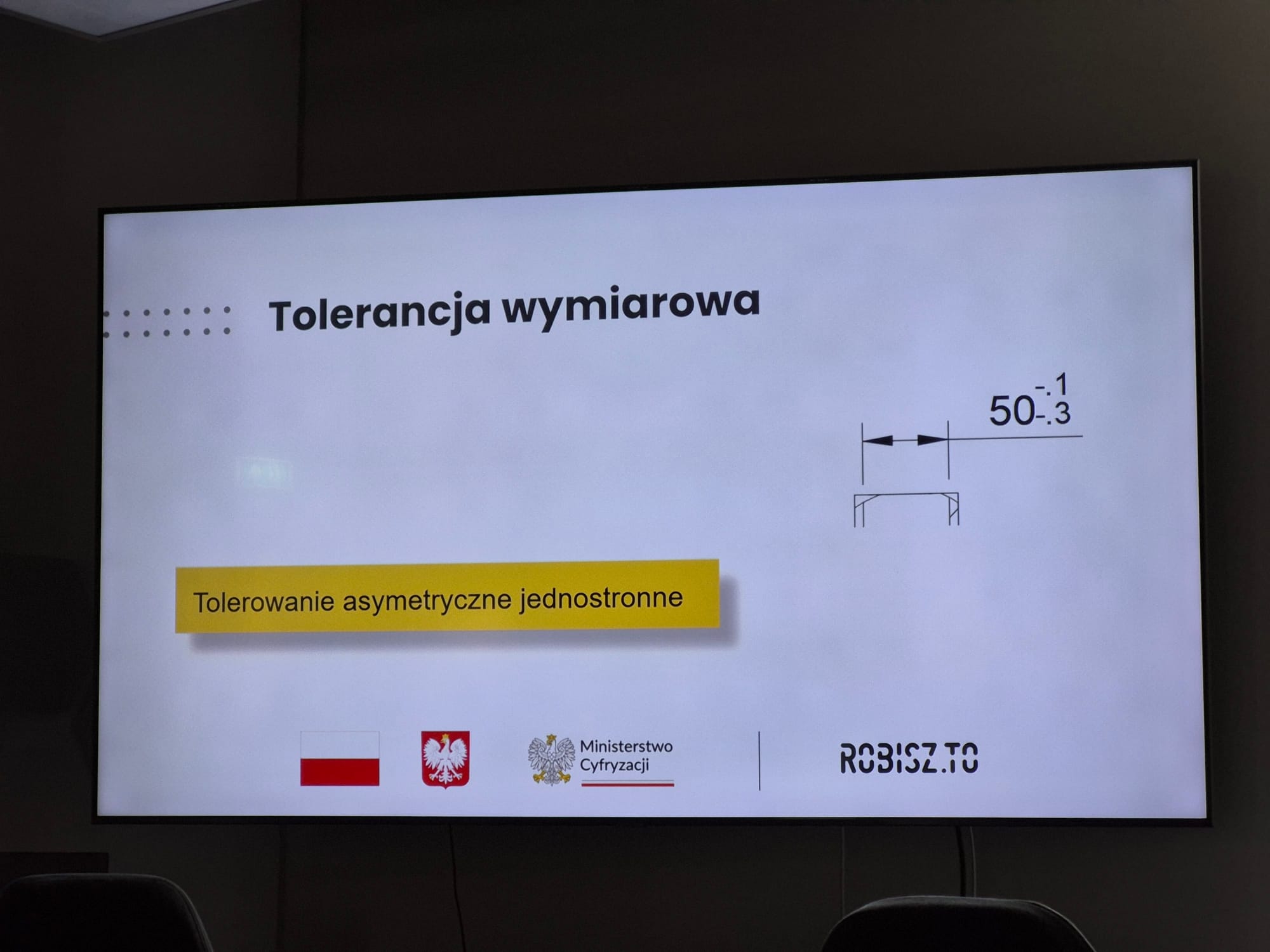

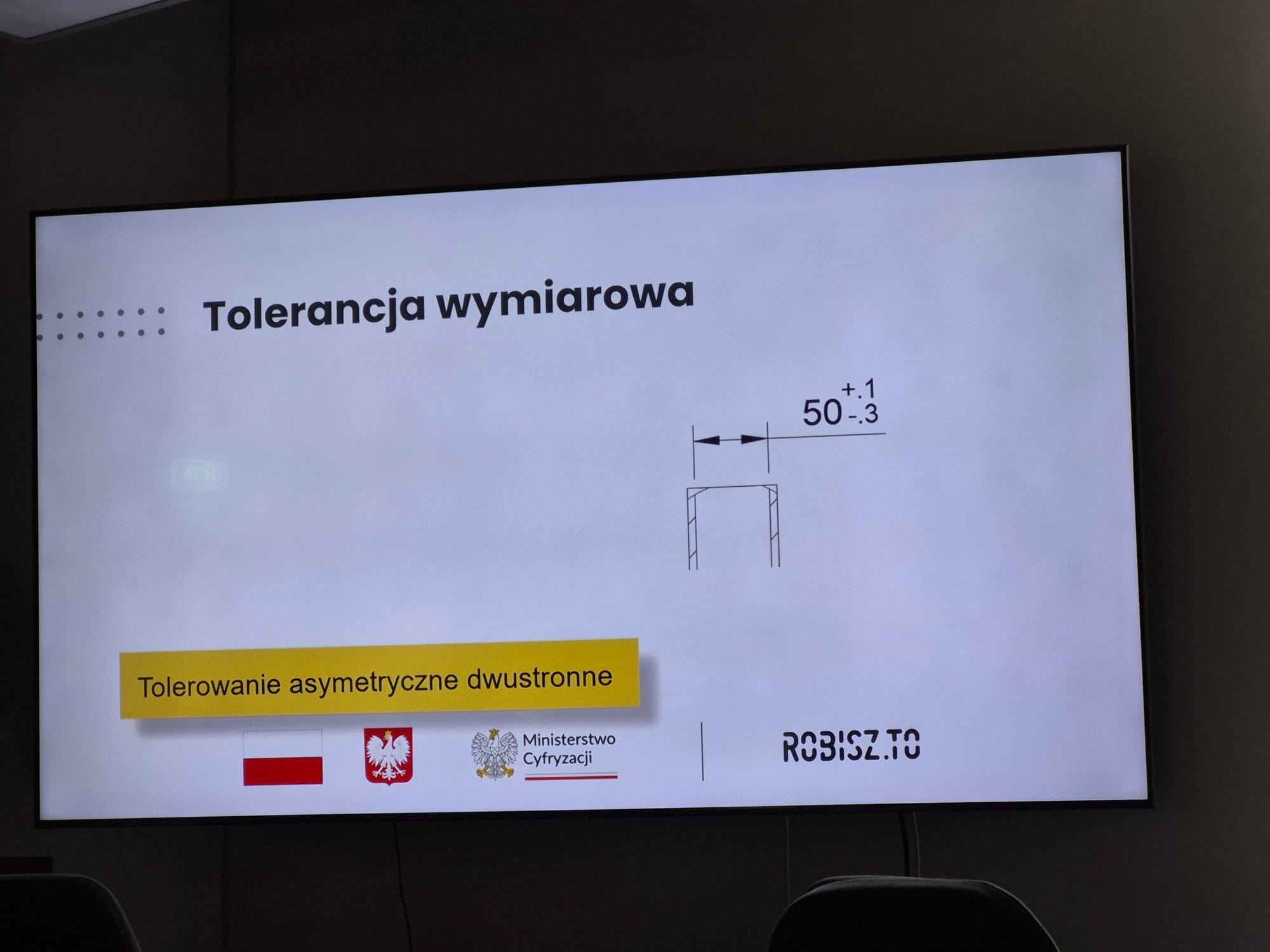

wymiar całkowity w nawiasie - OK - jest to wtedy wymiar orientacyjny

2x klik w wymiar

Rysunek techniczny maszynowy - Dobrzański

FUSION = CONSTRAINTS

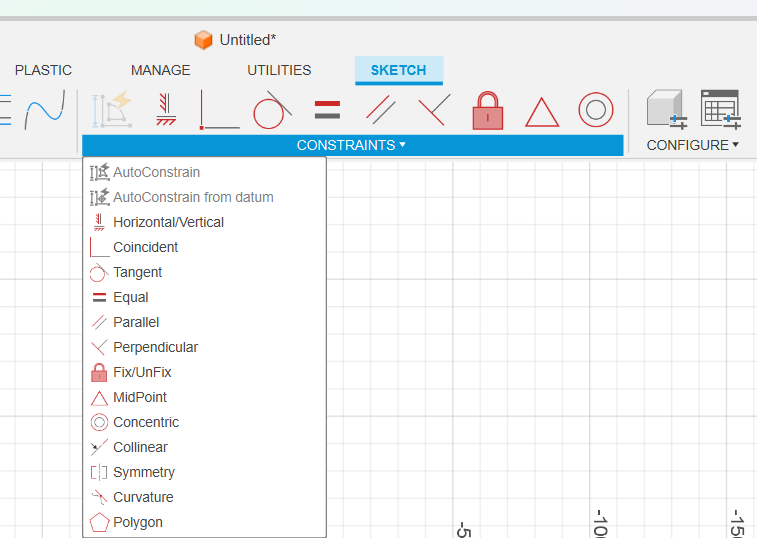

rodzaje połączeń /wiązań wewnątrz szkicu

Horizontal / Vertical - wzgl ukła współrzędnych

<<45deg - do X / >>45deg do Y / dla dokładnie 45

Coincident

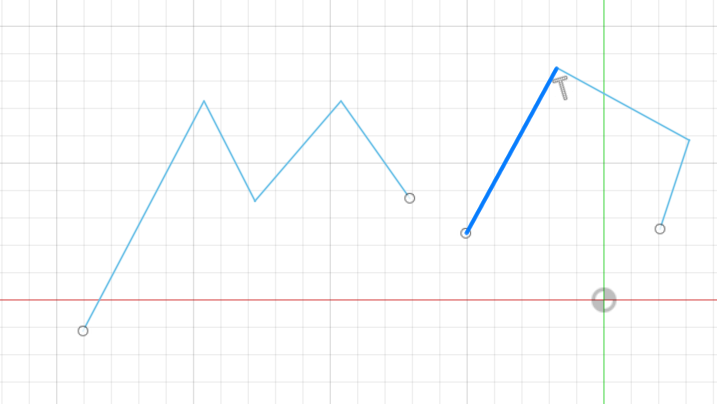

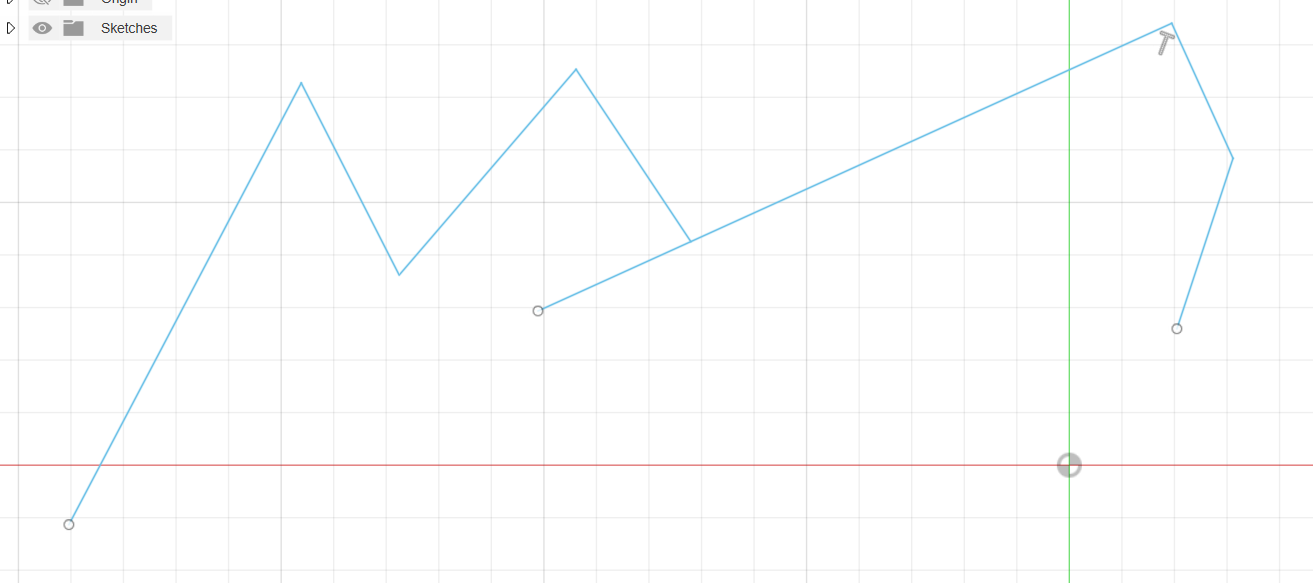

Linia z wielu odcinków - constraints pomiędzy odcinkami tworzą się same / można je usuwać pojedynczo

Można zadziałac w drugą stronę - połączyć wybrane punkty - zaznaczając je po kolei

Można też połączyć punkt z odcinkiem/prostą

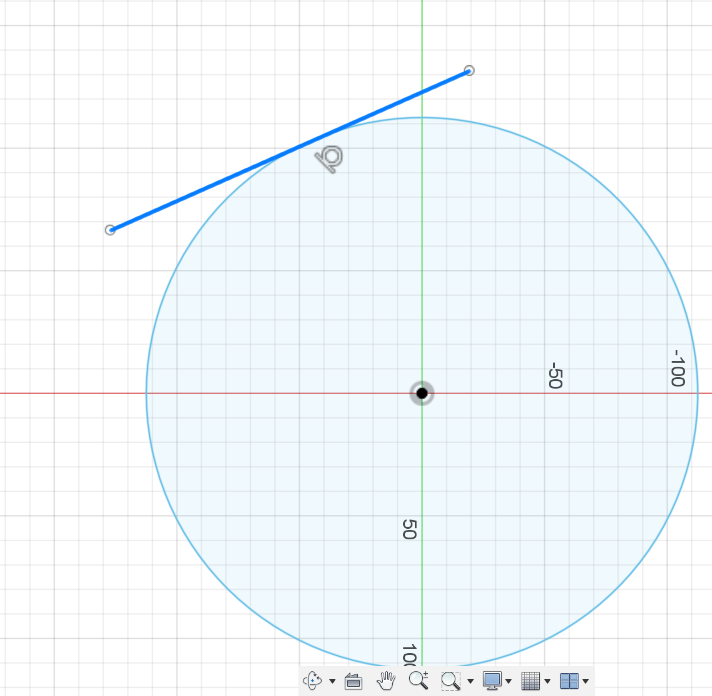

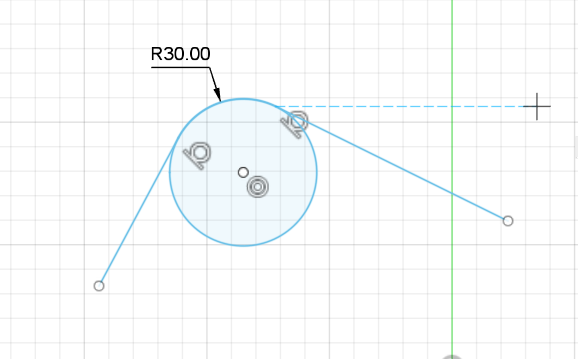

Tangent - styczna do okręgu

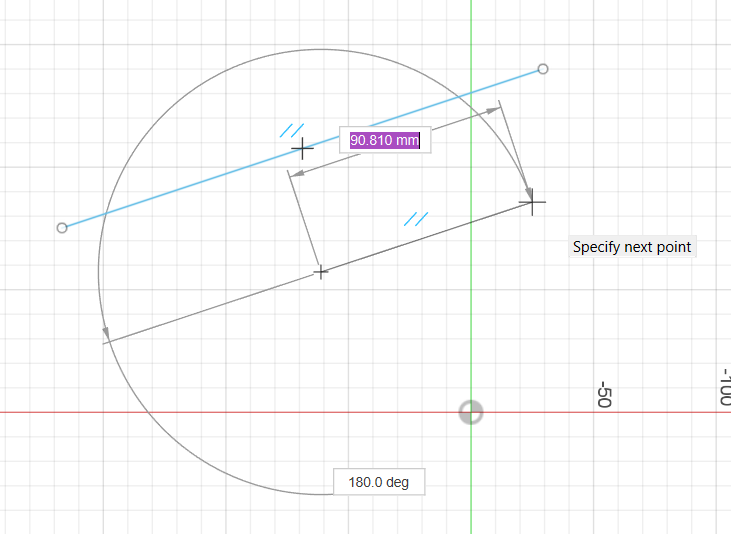

Equal - dopasowanie długości (docelowy + co ma się dopasować)

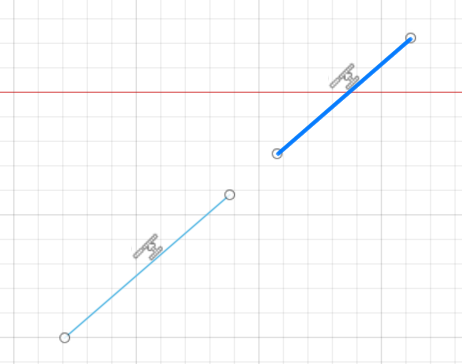

Parallel - równoległość odcinków

wystarczy przy tworzeniu odcinka który ma byc równoległy najechac kursorem na linię

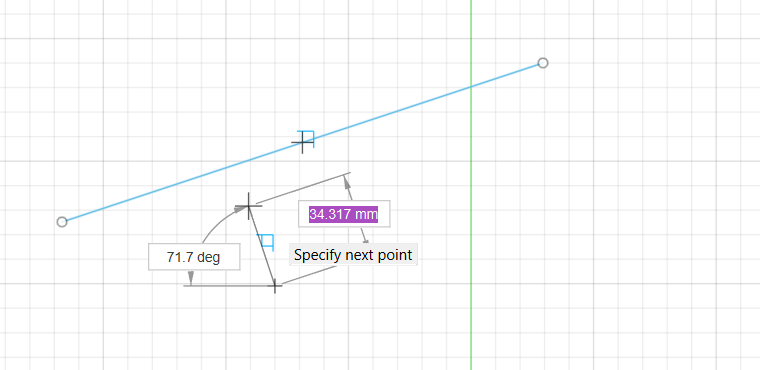

Perpendicular - prostopadłość / działa podobnie dla dwóch dowolnych odcinków

Fix / unfix

zielone zaznaczenie - blokuje położenie w ukłądzie współrzędnych, ale pozwala zmieniac wymiarowanie

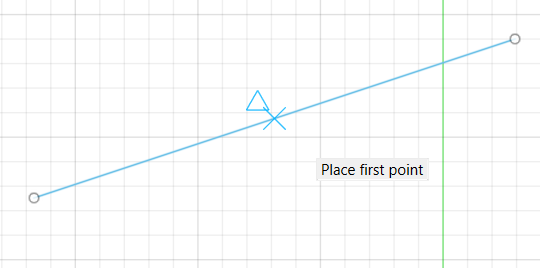

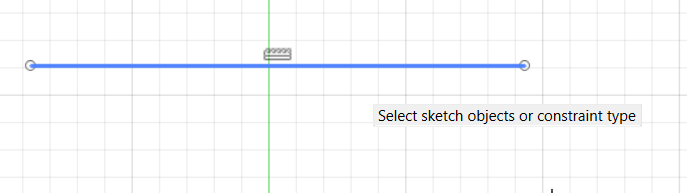

Midpoint - połowa długości odcinka

działa na odcinek - odcinek oraz odcinek - punkt

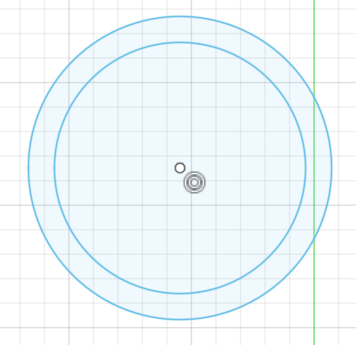

Concentric - współśrodkowość

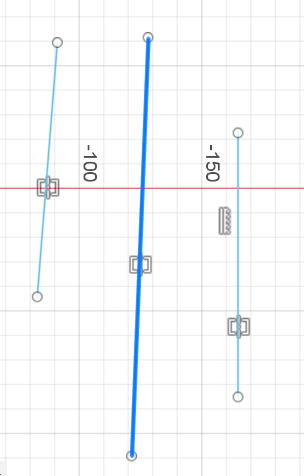

Colinnear - współliniowość

Symmetry - odbicie lustrzane /

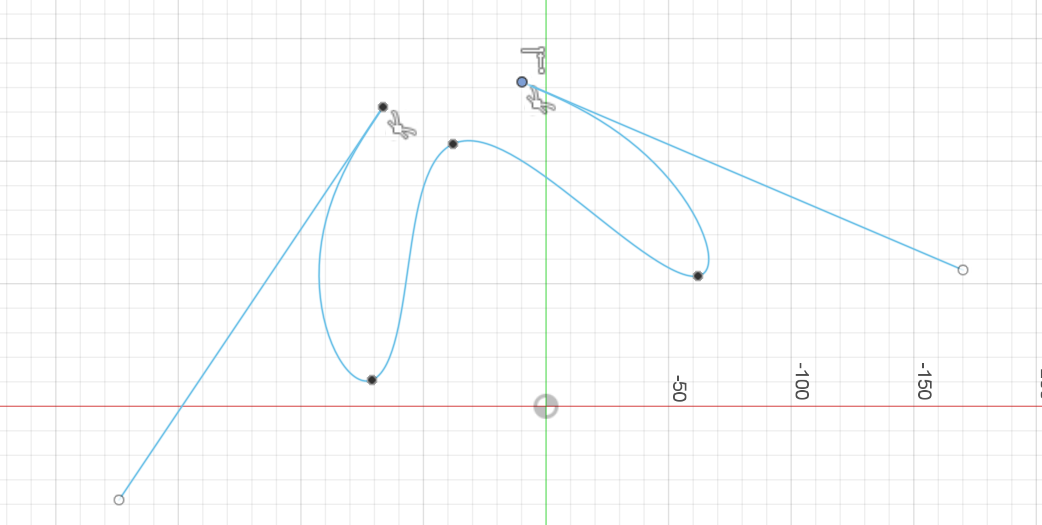

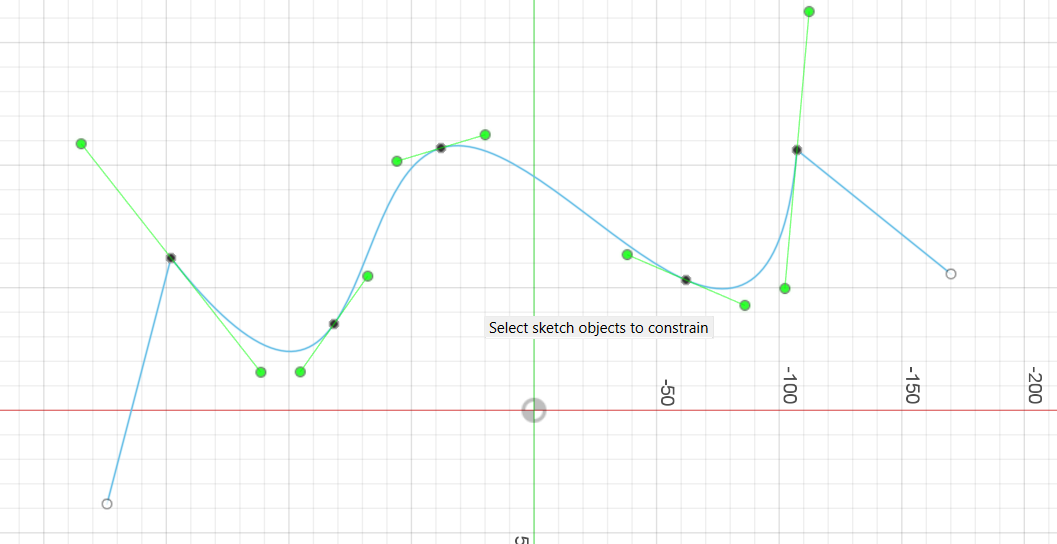

Curvature -

kąt wyjścia 90deg lub mniej żeby zadziałał prawidłowo

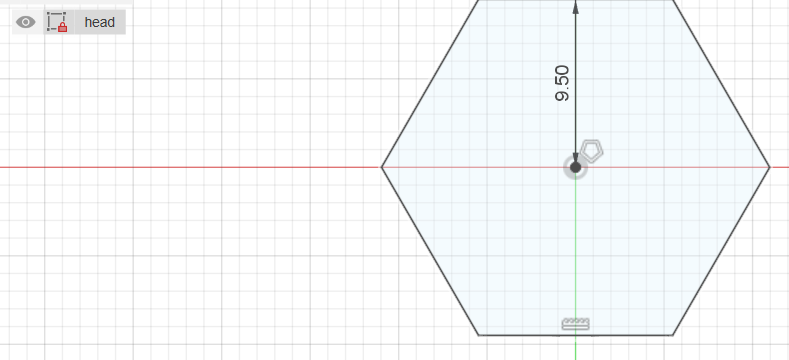

SZKIC ZDEFINIOWANY / wymiary czarne

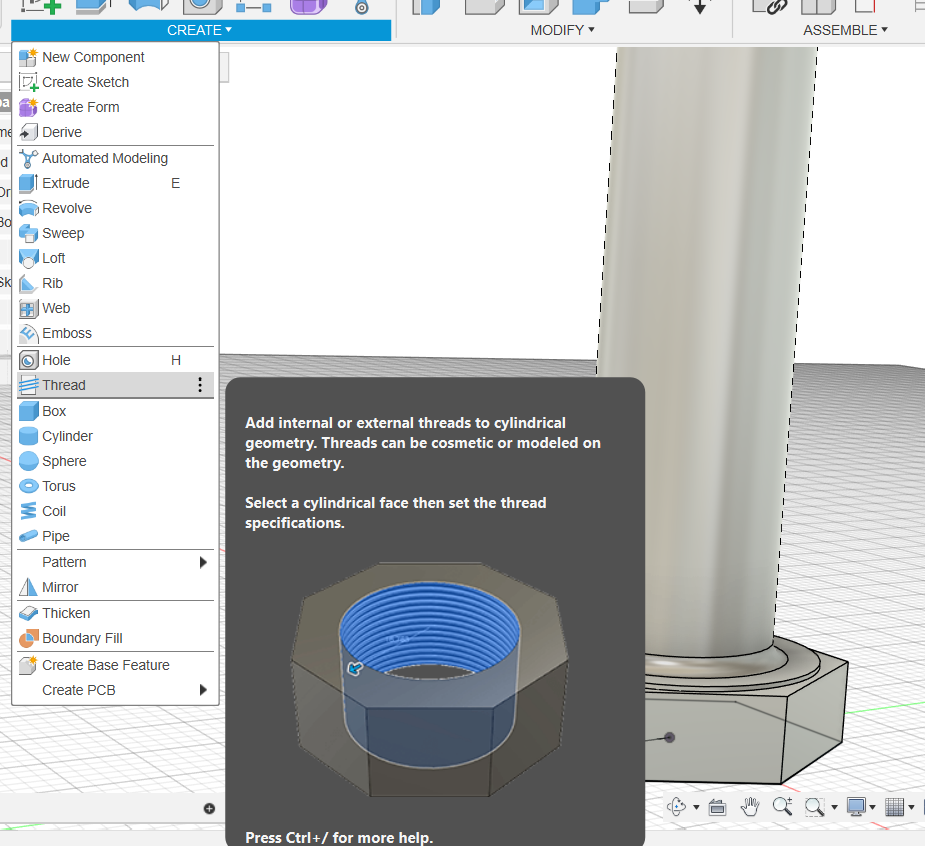

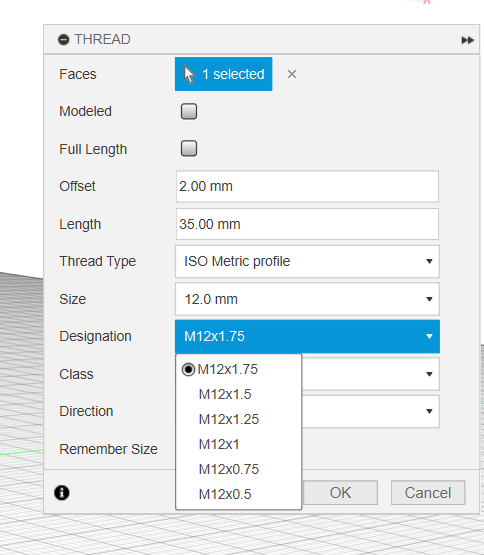

skok gwintu

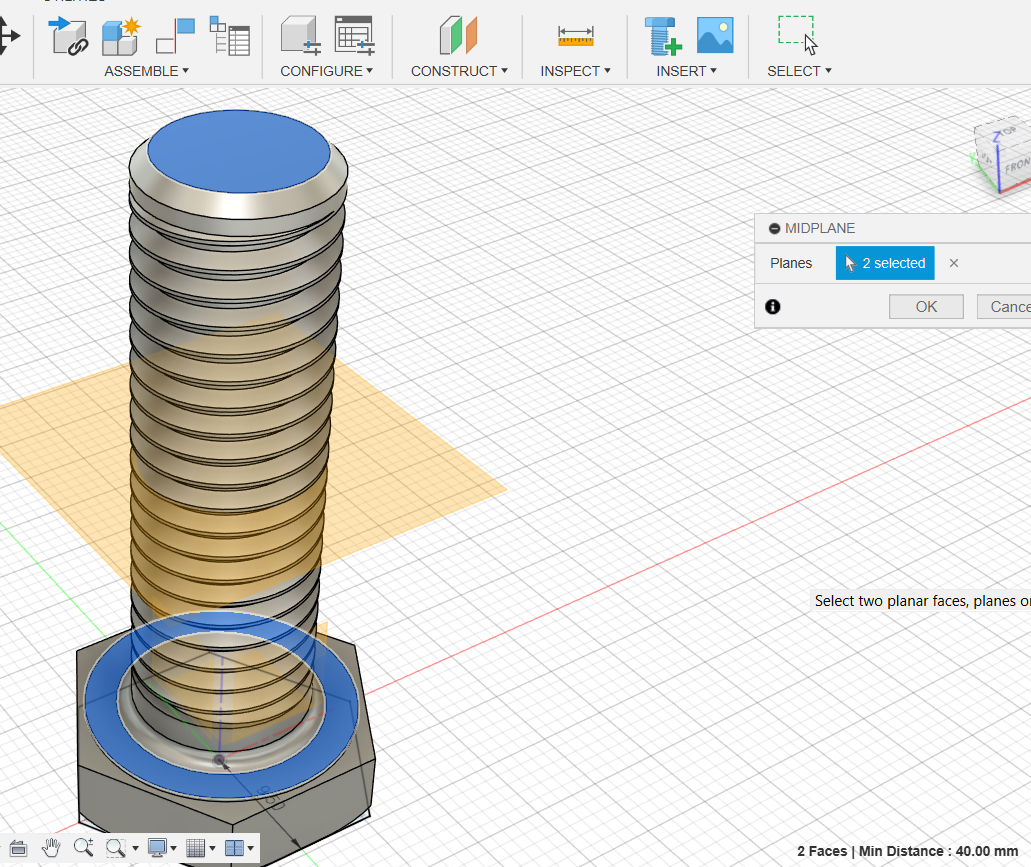

MIDPLANE

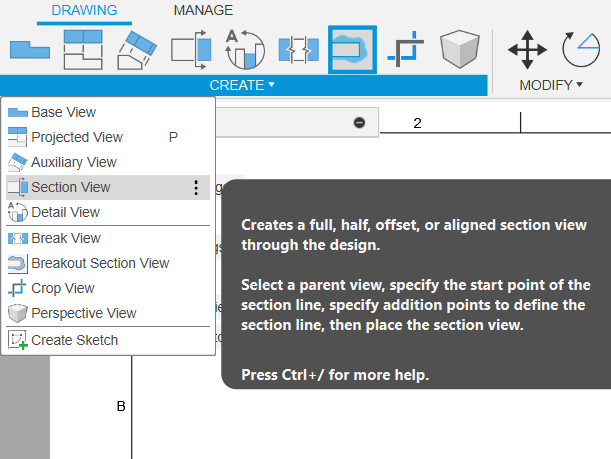

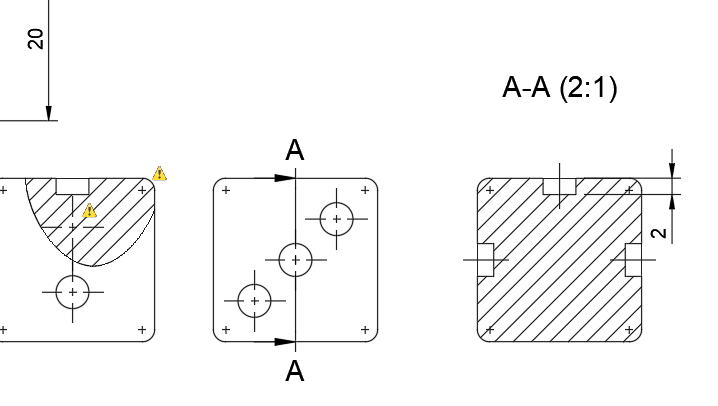

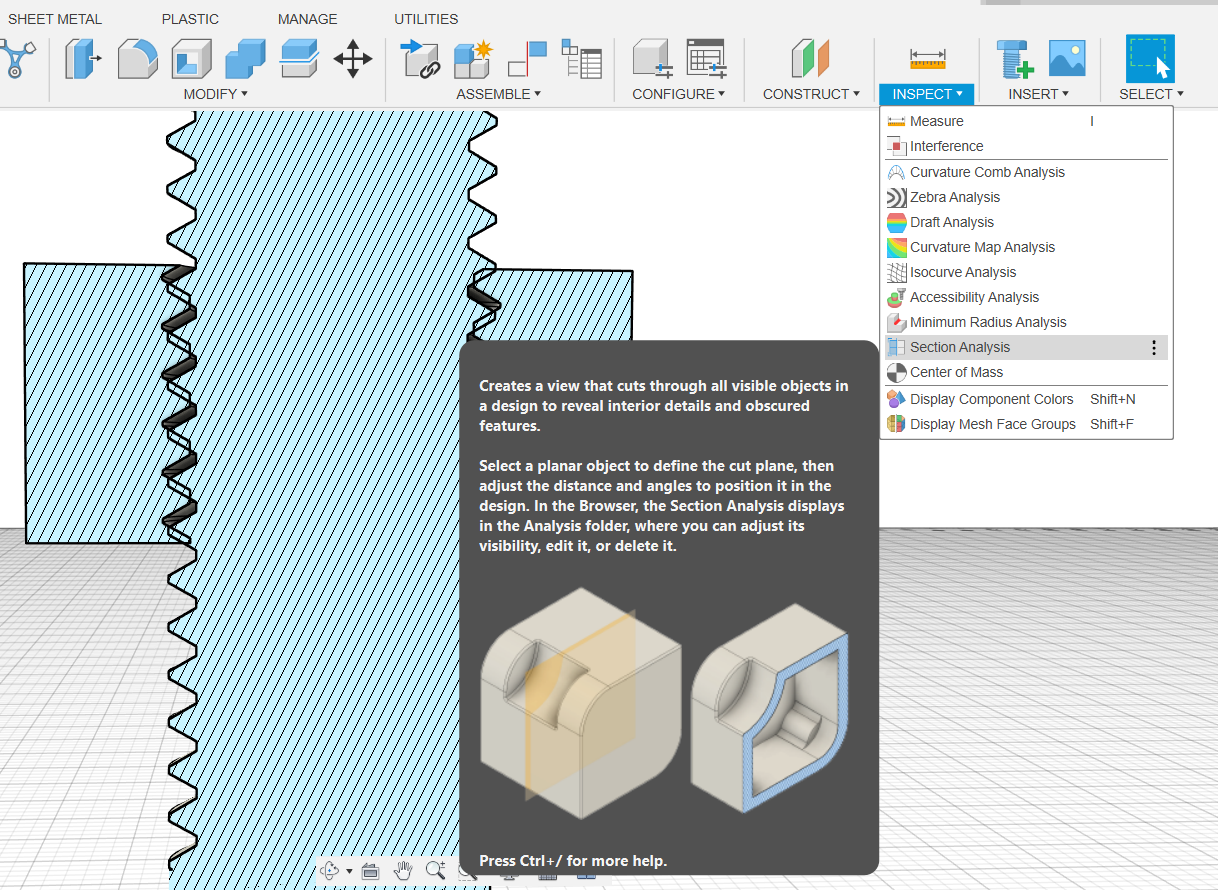

Sprawdzenie gwintów / przekroju
