Fusion II (23.09.25)
Tworzenie szkicu na płaszczyźnie obiektu

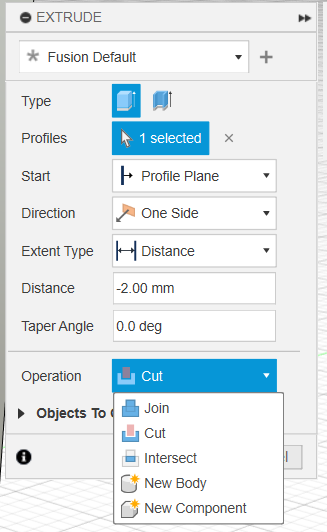

Opcje funkcji Extrude (E)

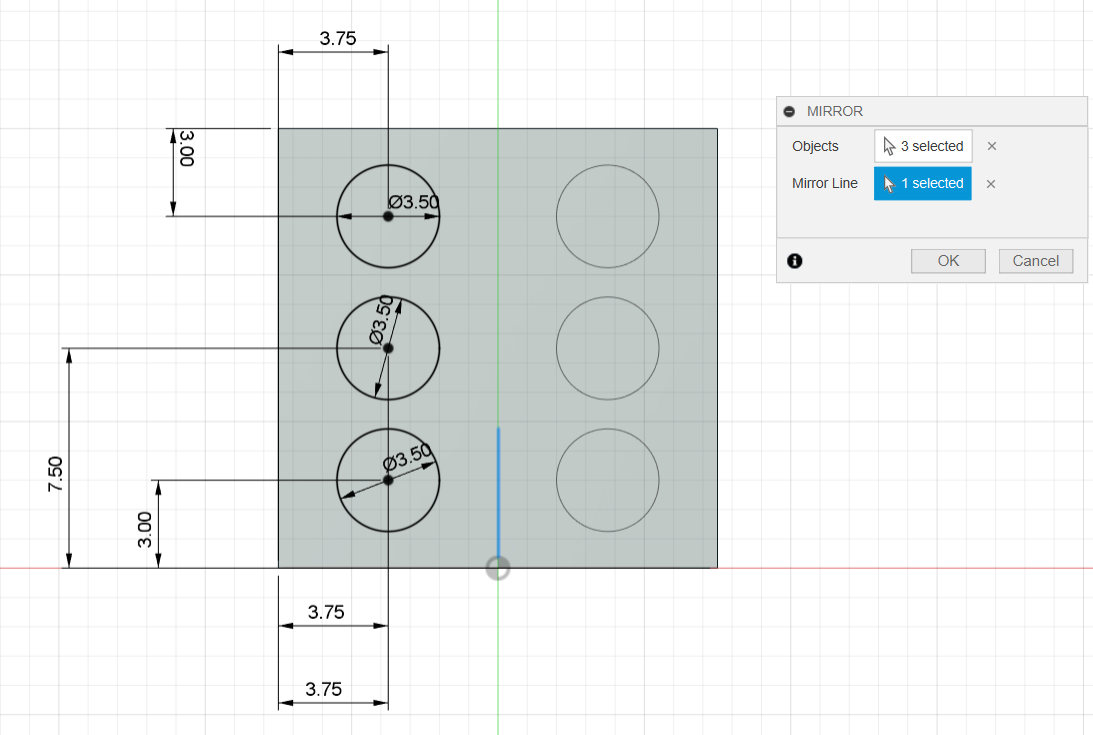

Lustro - mirror
Przeniesienie szkicu na inną płaszczyznę
1) w drzewku zaznacz szkic, który chcesz przenieść

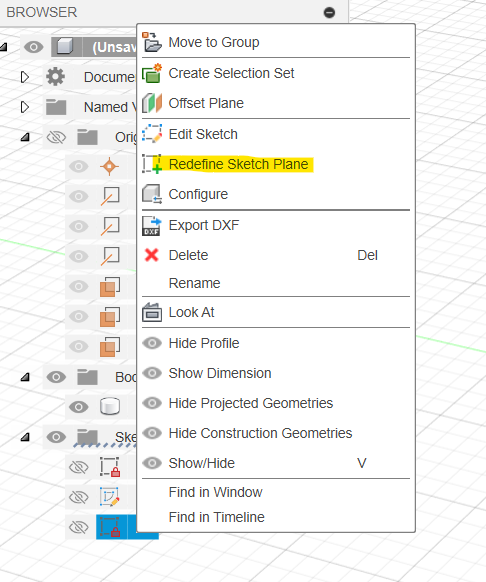

2) Redefine sketch plane
3) Kliknij na płaszczyznę, gdzie chcesz umieścić szkic
4) OK
Rectangular pattern

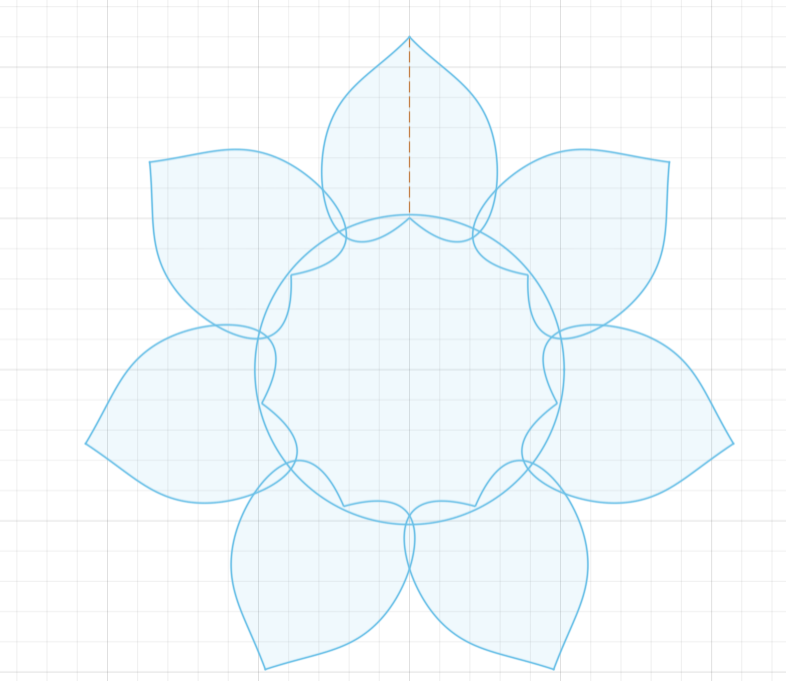

Circular pattern
- jeśli profil nie będzie zamknięty - po pattern obiekty nie będą pełne (zamalowane)

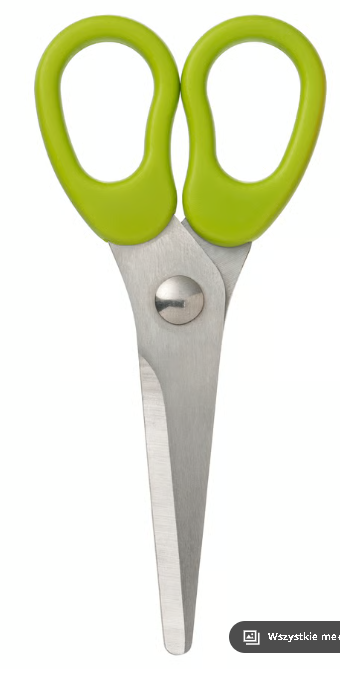

Nożyczki
- Insert -> Canvas

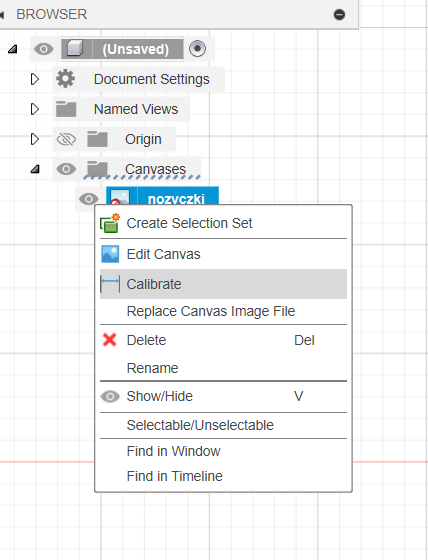

- Kalibracja - okreslenie wymiarów . Określ jeden znany wymiar-> całe zdjęcie się wyskaluje. Najlepiej najdłuższy wymiar użyć
- Utwórz szkic na tej samej płaszczyźnie co canvas

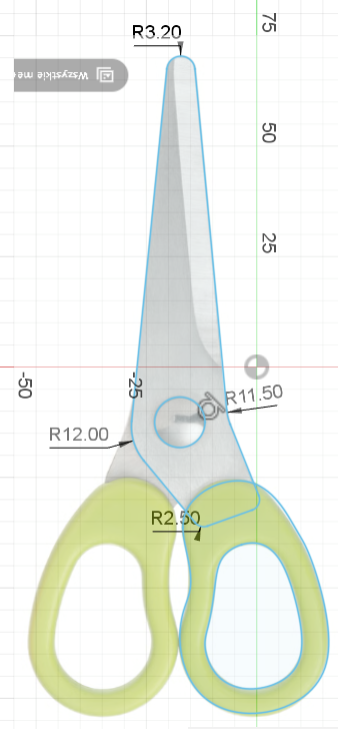

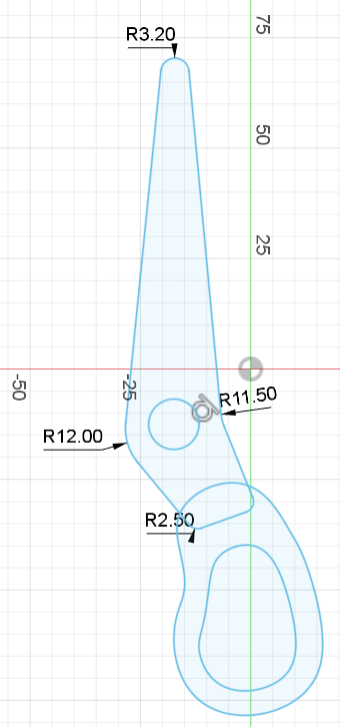

- Obrysuj kształt.
Funkcje: line, fillet, fit point spline (jak najmniej punktów)

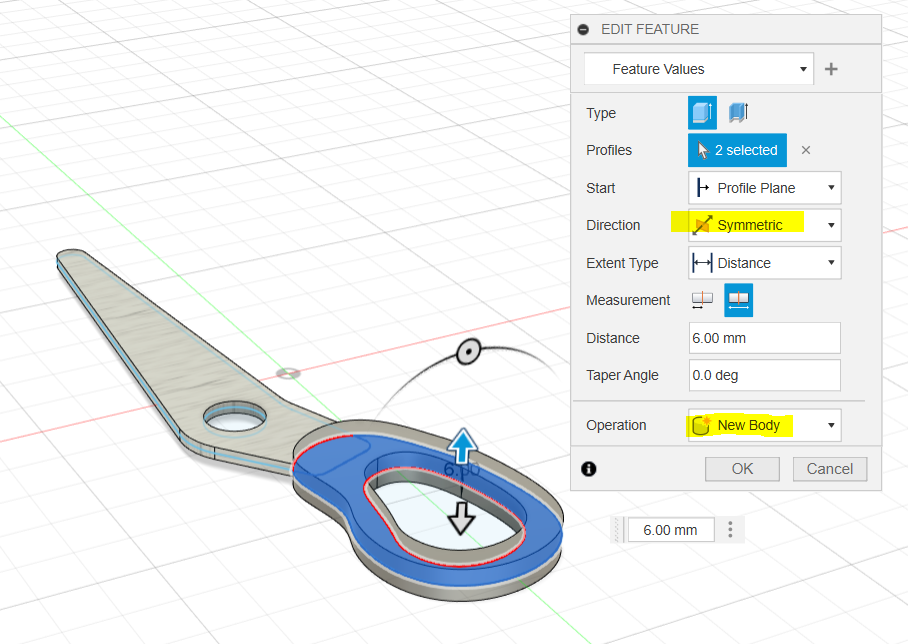

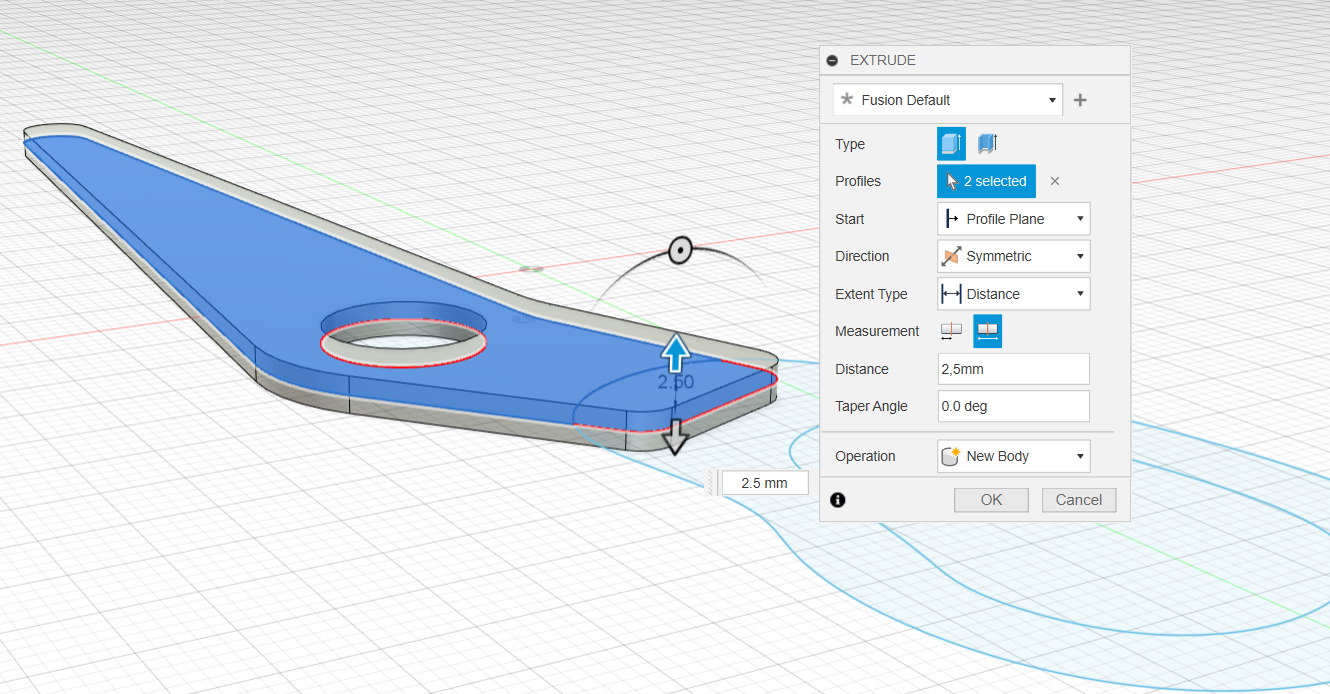

Extrude profilu

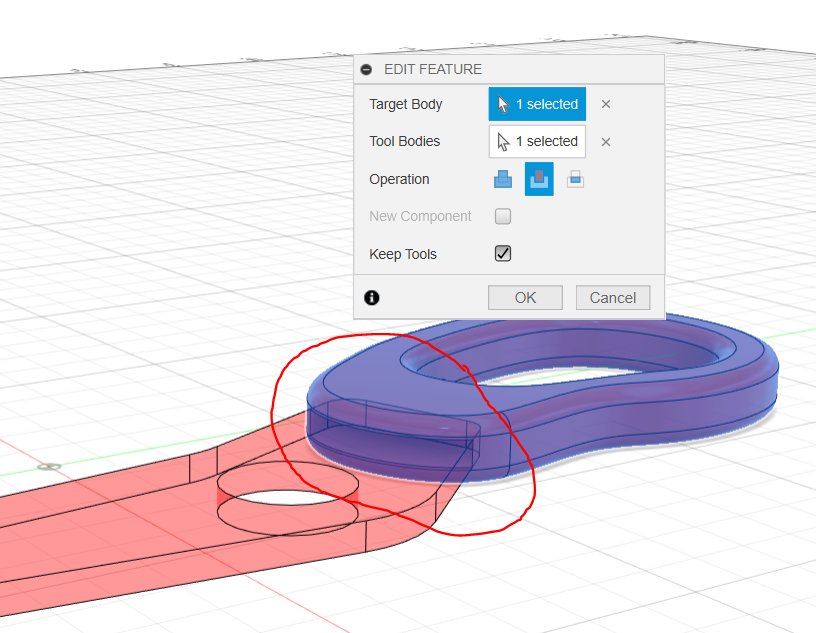

Combine
Oba wyciągnięcia były jako New Body. Teraz trzeba wyciąć w uchwycie otwór pod ostrze.

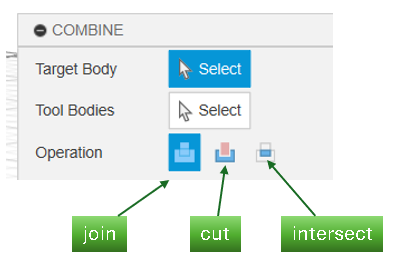

Opcje: join, cut, intersect
