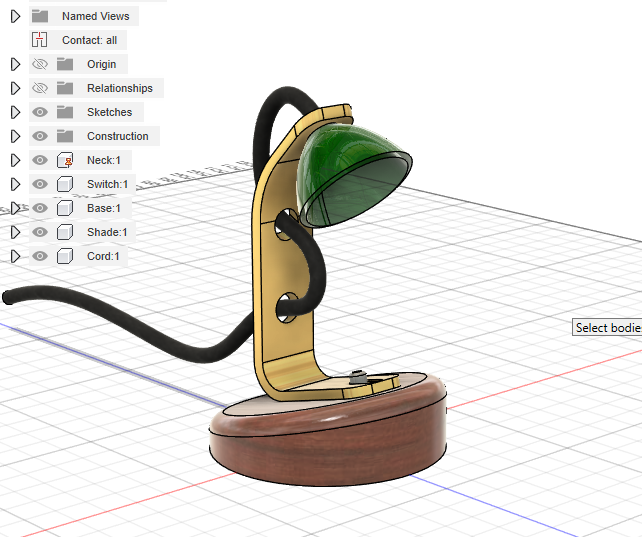

Fusion - lampa

1)podstawa lampy

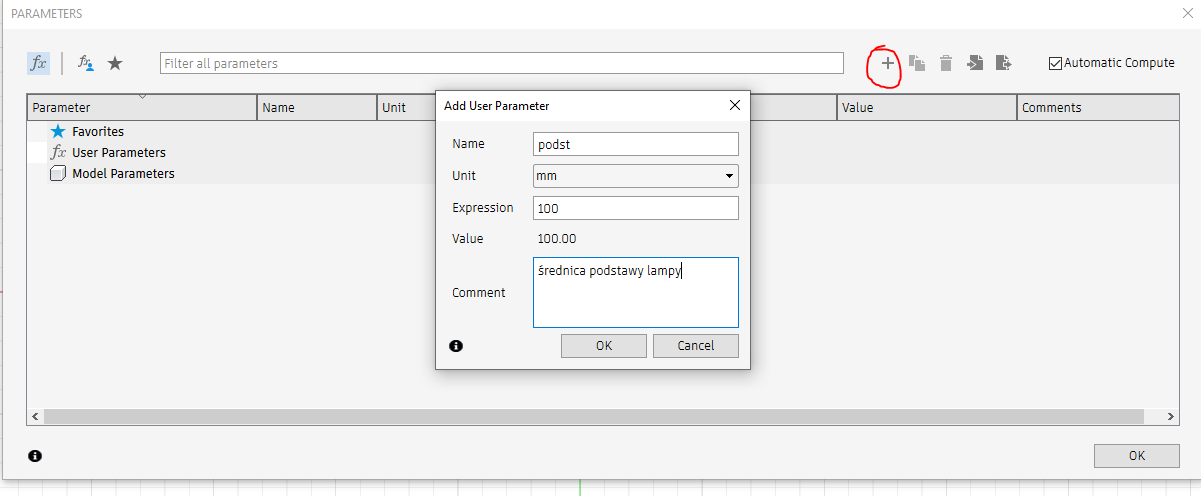

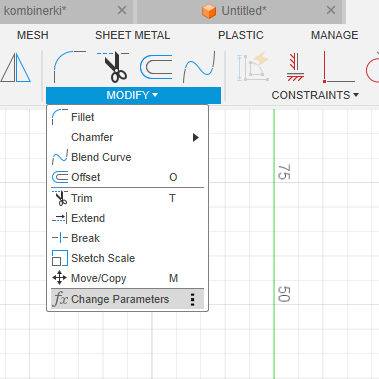

ustawienie zmiennej, by móc łatwo zmieniać wielkość podstawy

expression - można wpisać równania

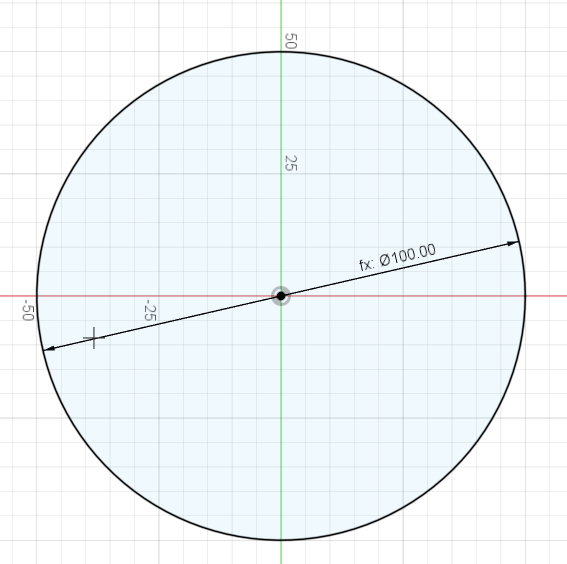

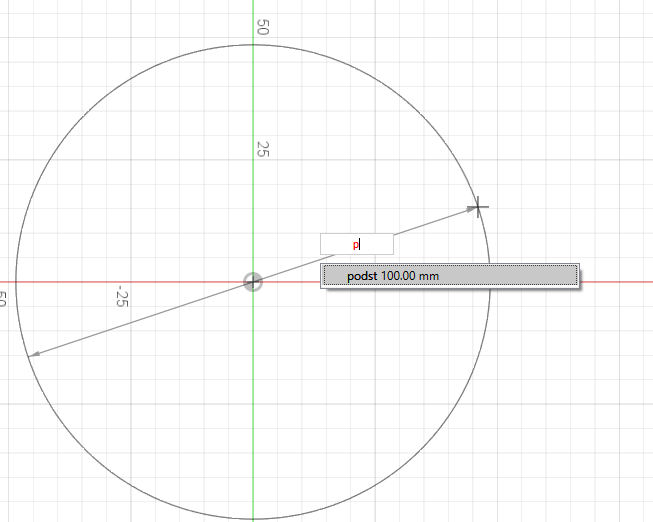

podczas rysowania wpisujemy zamiast liczby - nazwę parametru

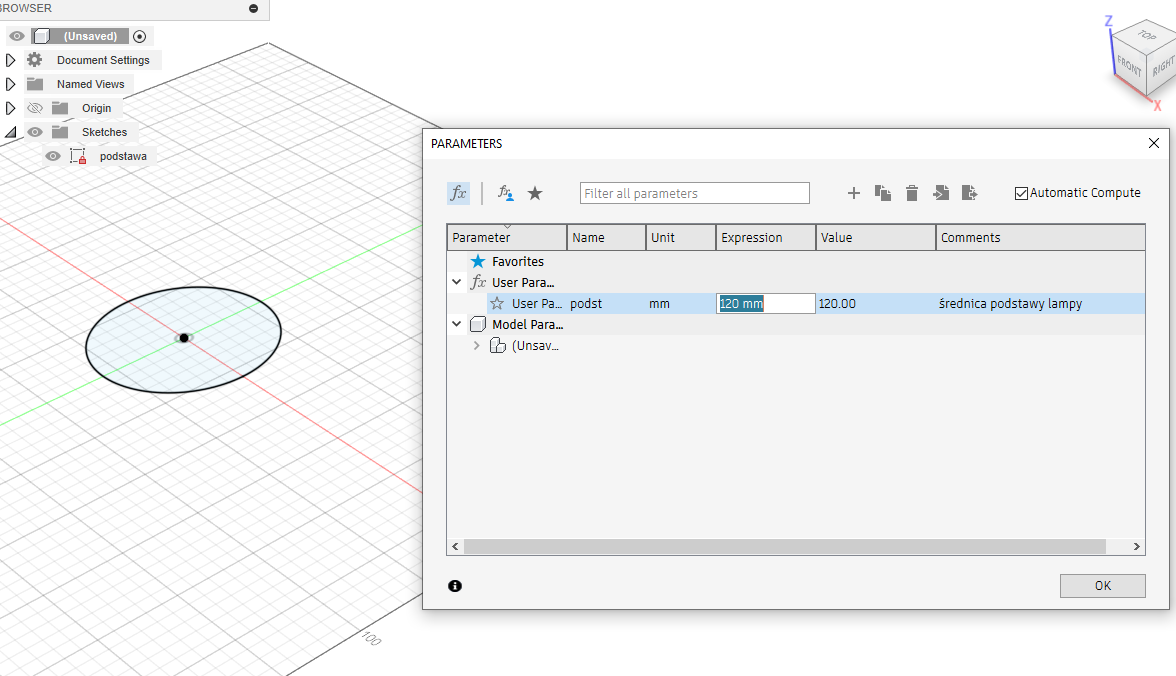

po zamknięciu szkicu w widoku 3d możemy zmieniać parametry

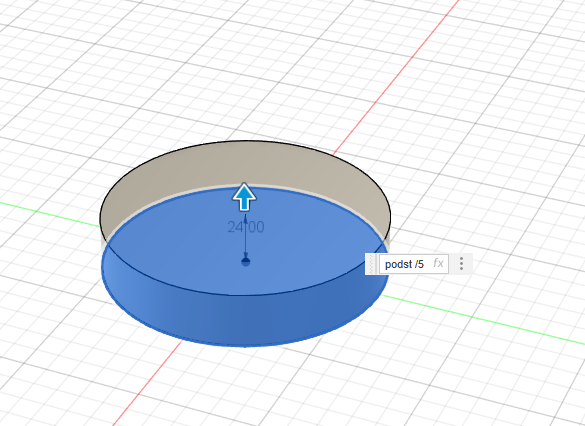

extrude - można użyć znowu równania

pamiętać, by nazwać szkic i body

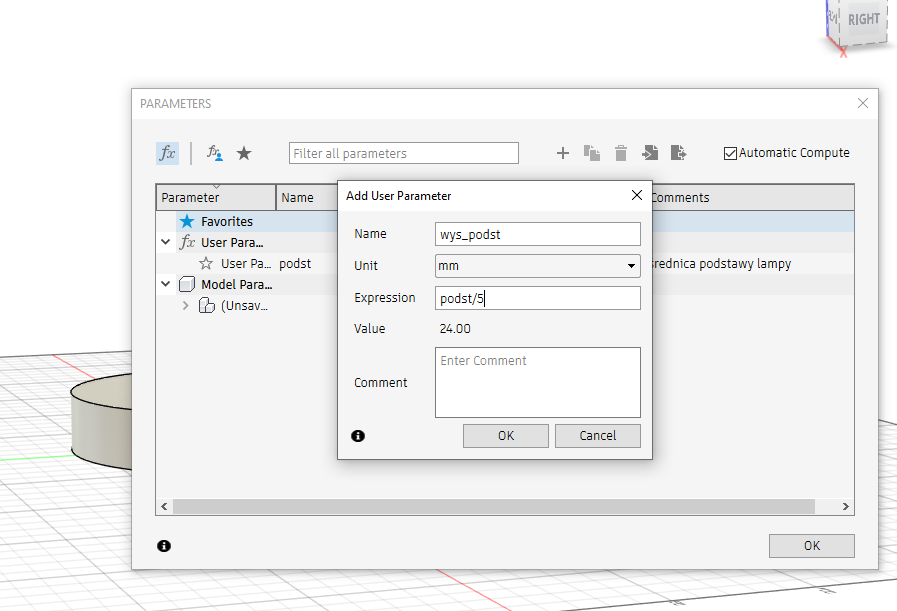

nowy parametr- wysokość podstawy

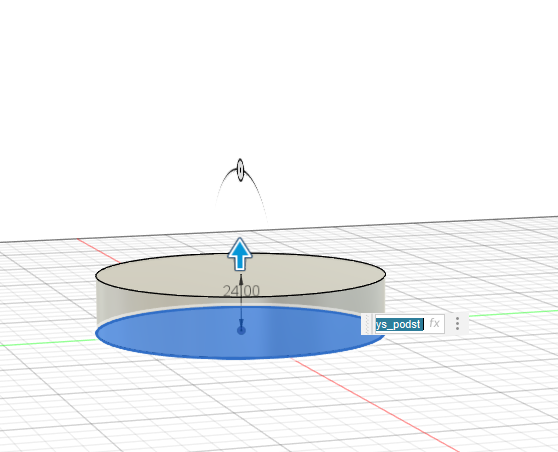

edytujemy extrude na ten nowy parametr (na osi czasu)

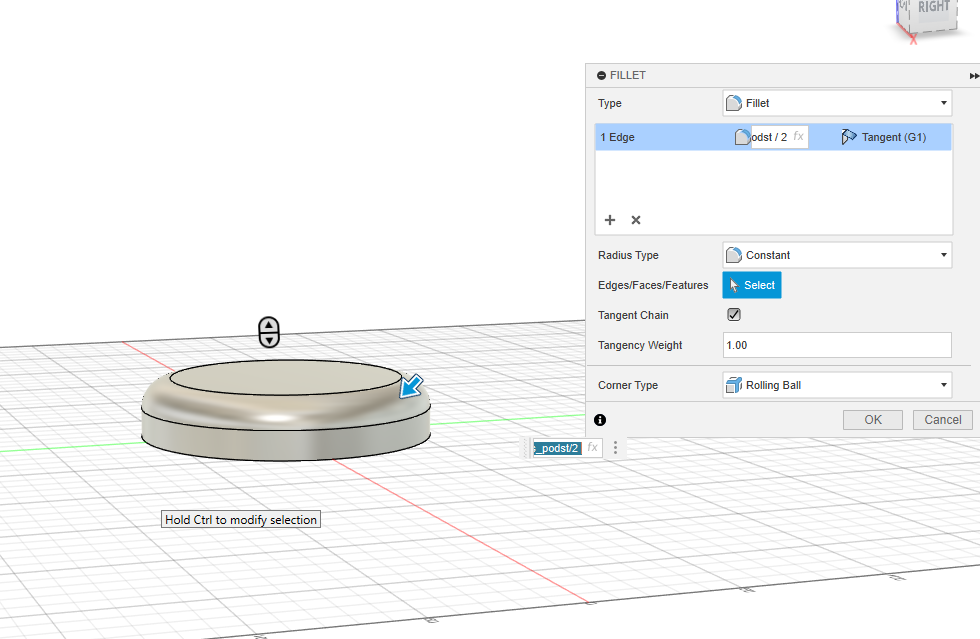

i teraz możemy ustawić fillet jako połowa wysokości

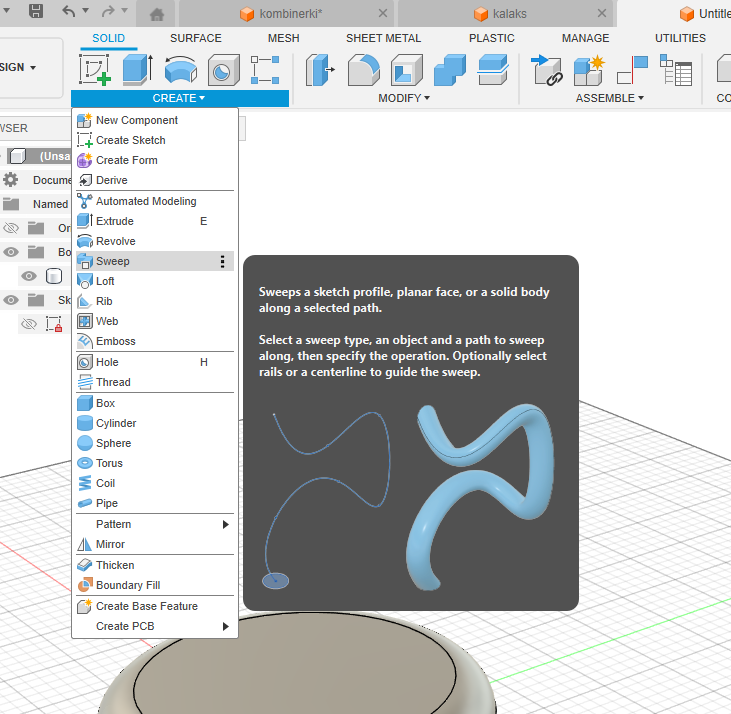

2) ramię lampy narzędzie sweep - wyciąga po narysowanej ścieżce

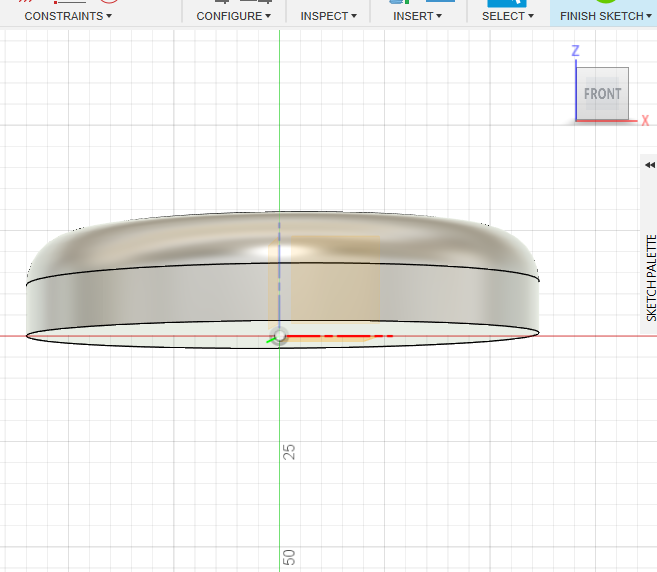

nowy szkic na płaszczyźnie xz, można wyłączyć na chwilę bodies by ją lepiej widzieć

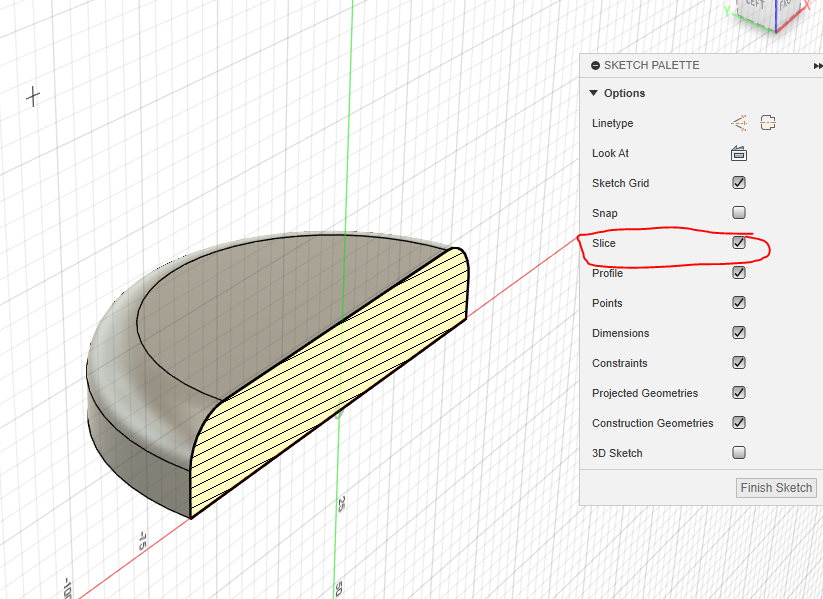

rysujemy od środka podstawy - aby ją wyświetlić rozwijamy sketch palette - slice - robi nam przekrój

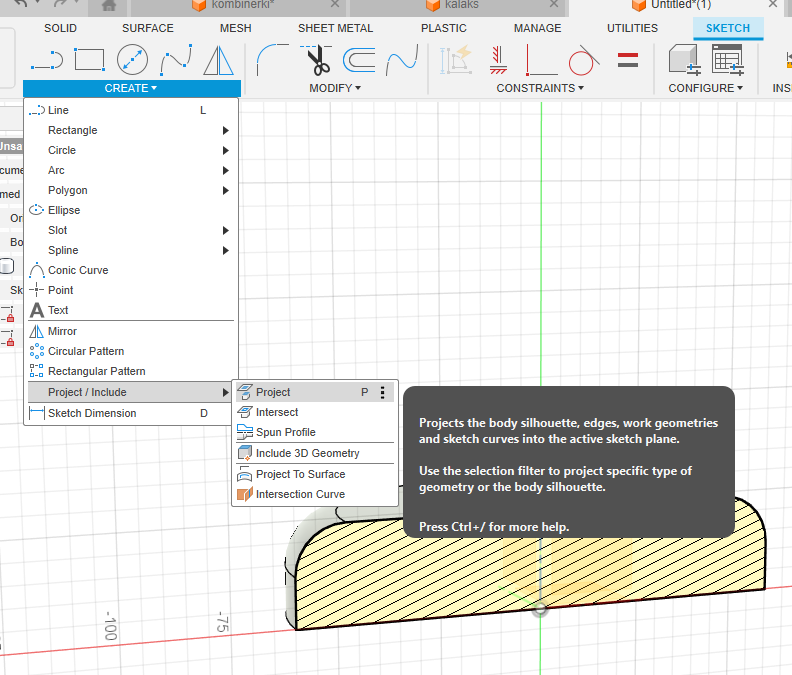

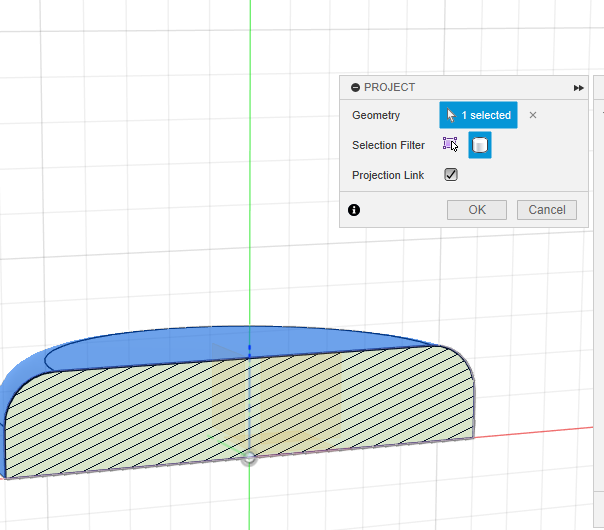

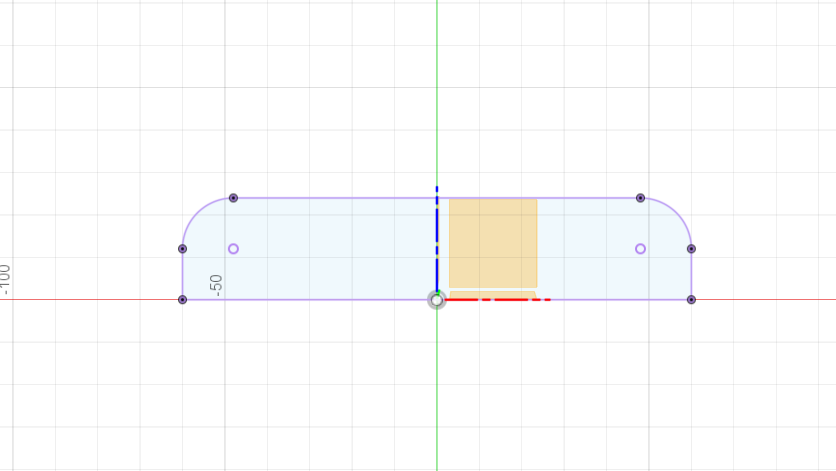

rzutujemy podstawę na nasz szkic -project - bodies

jak wyłączymy bodies to mamy szkic, możemy się dowiązać do środka

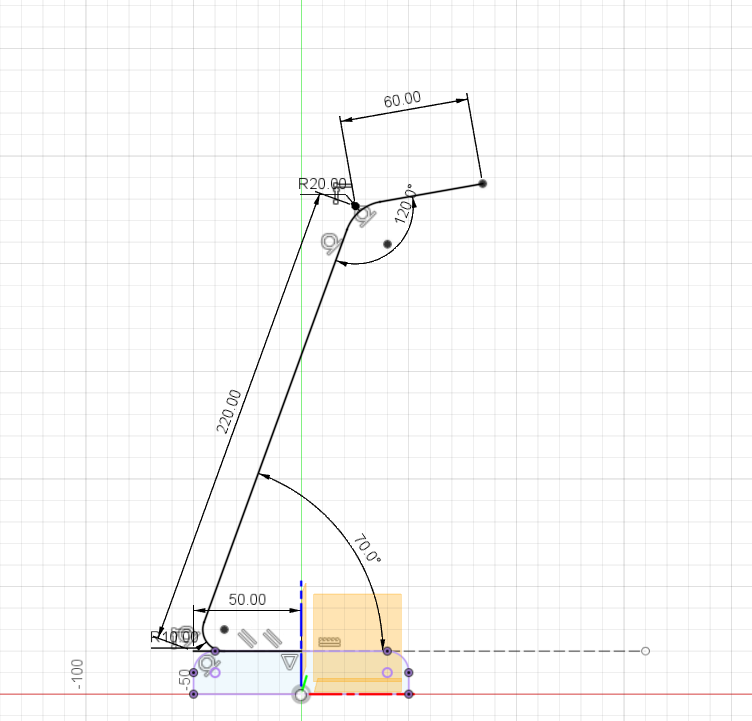

dodajemy ramie - mogą być zwykłe linie + fillet, splain

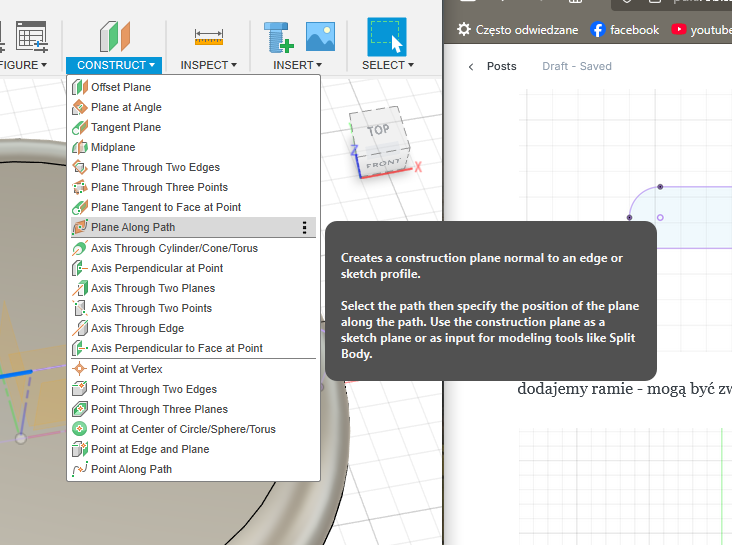

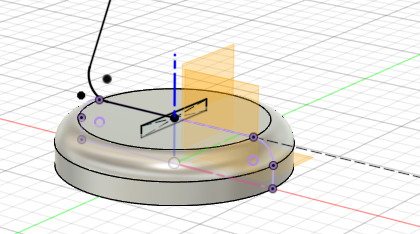

musimy stworzyć profil z tych linii - construct

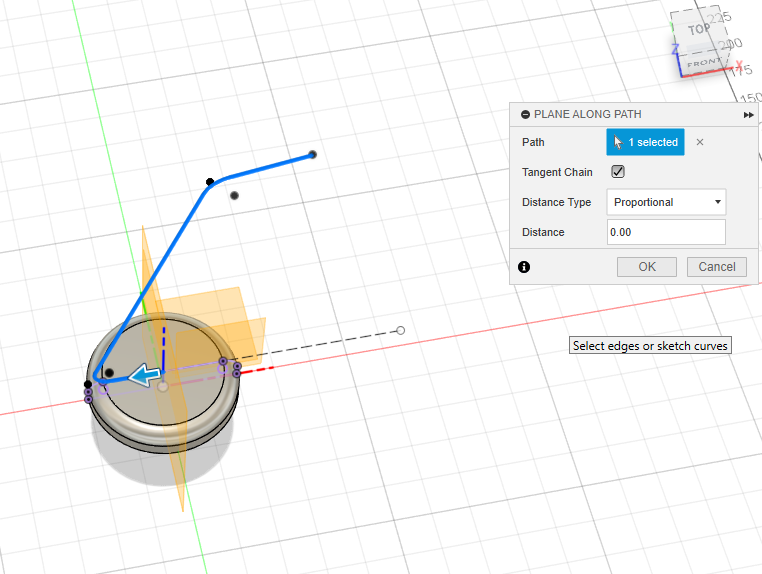

distance: 0-początek ścieżki, 1 - koniec ścieżki - na tej wartości ustawi nam się płaszczyzna

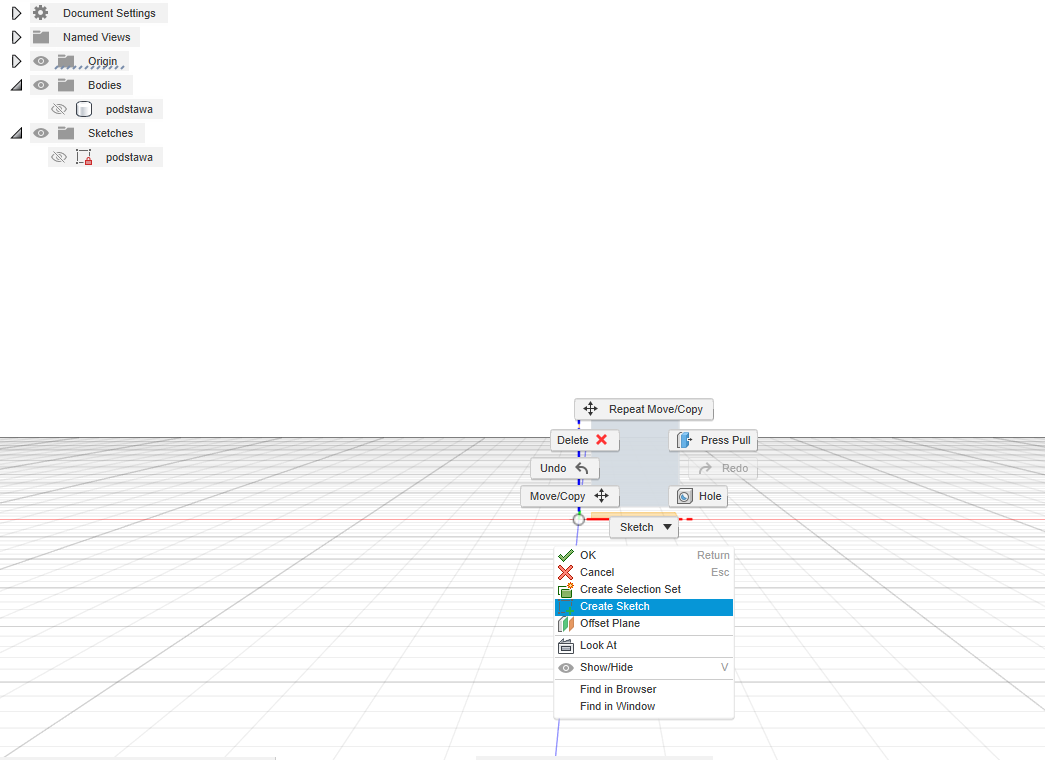

tworzymy szkic na płaszczyźnie, finish sketch

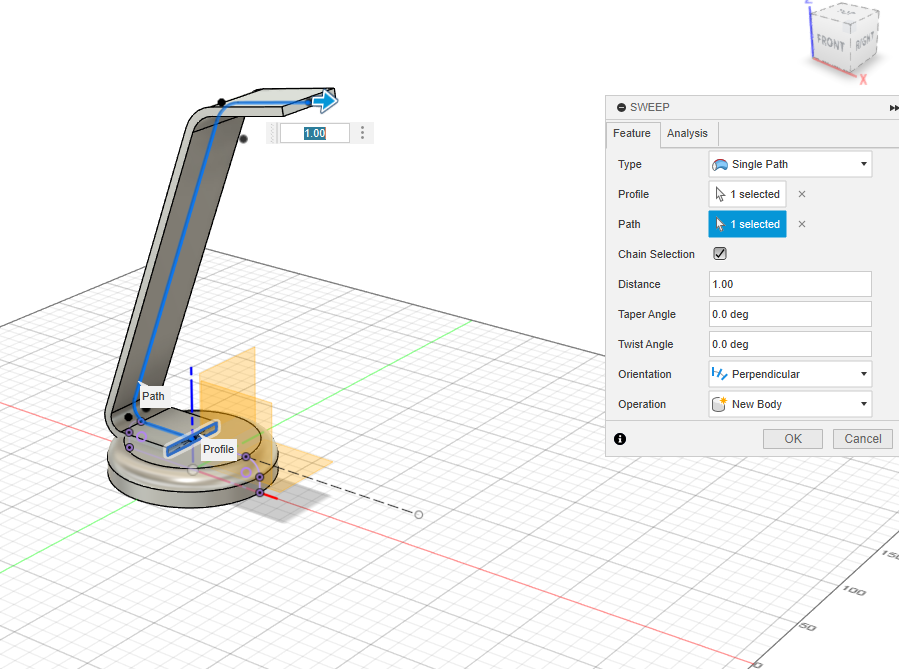

wybieramy sweep -wybieramy new body
