FUSION lekcja 2

Narzędzia Modify w Sketch:

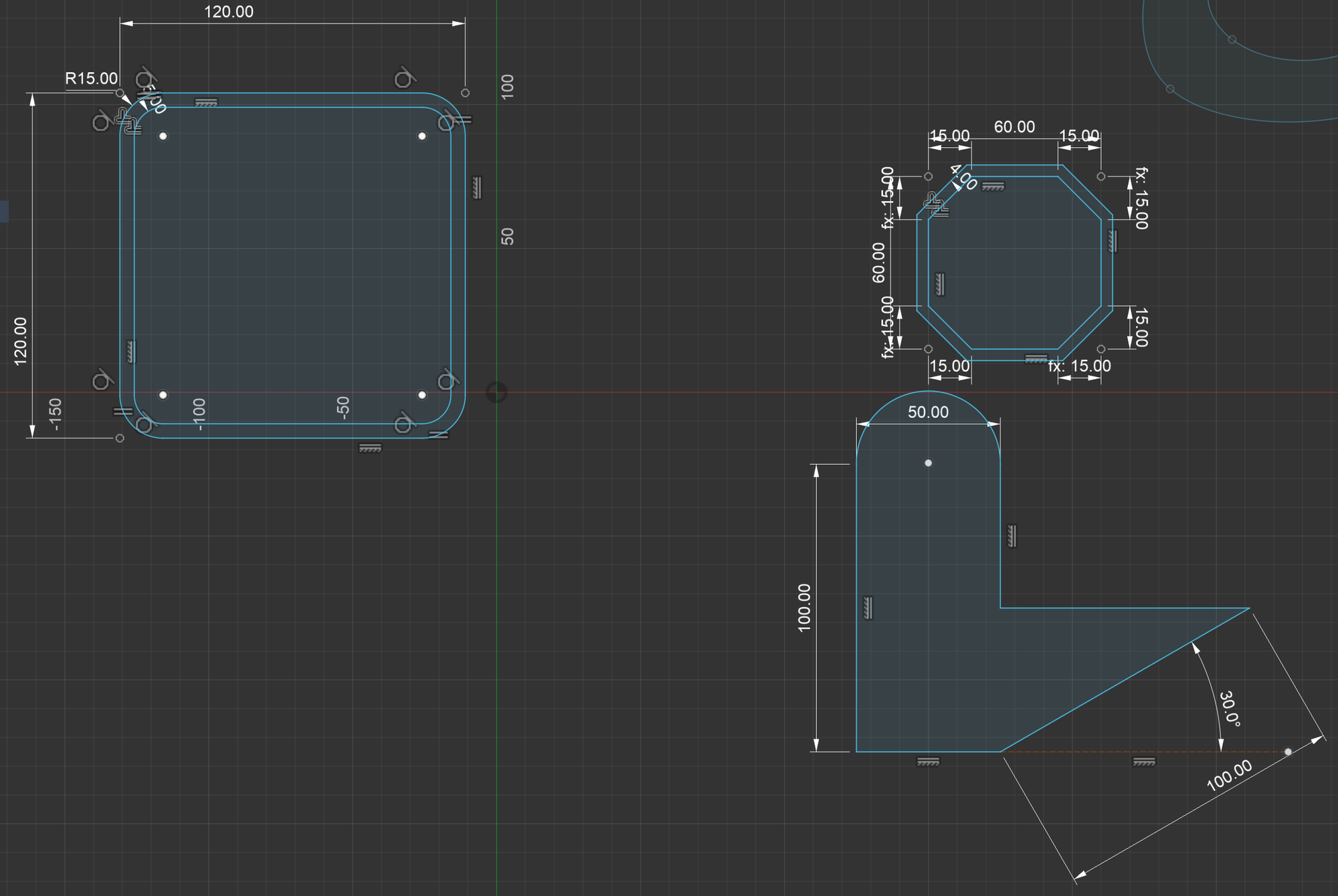

Fillet- zaokrąglenie rogu

Chamfer - zamienia ostry kąt na prostą ściętą krawędź

Trim- gumka czyli usuwa niepotrzebne fragmenty linii,

Offset- tworzy kopie kształtu w równoległej odległości

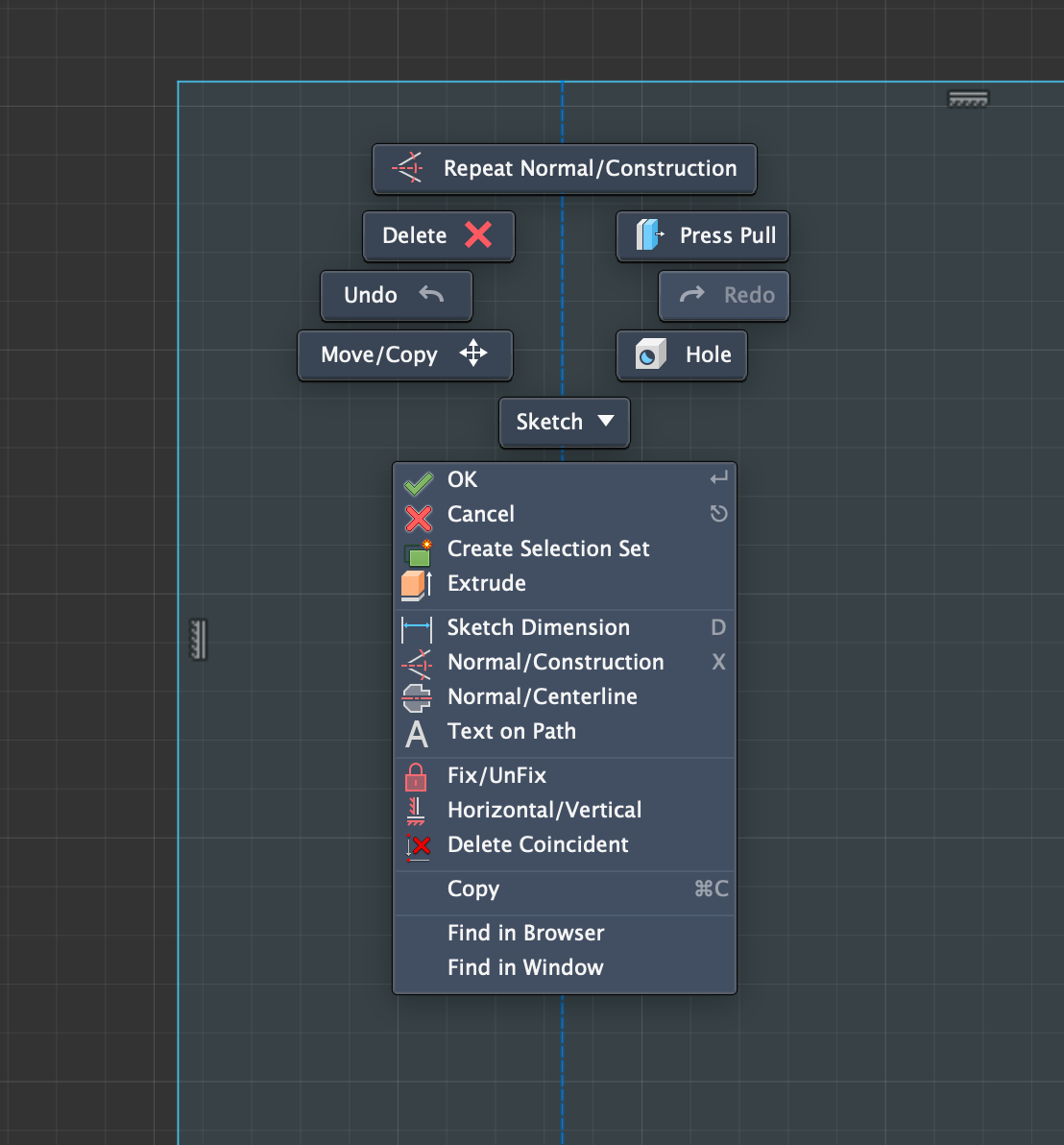

Zmiana na linie pomocniczą X - normal/construction. Działa nie tylko na liniach, na figurach też. Nie trzeba zawsze wchodzić w opcje prawym przyciskiem myszy, można wybrać np. L na klawiaturze i przed rysowaniem wcisnąć X.

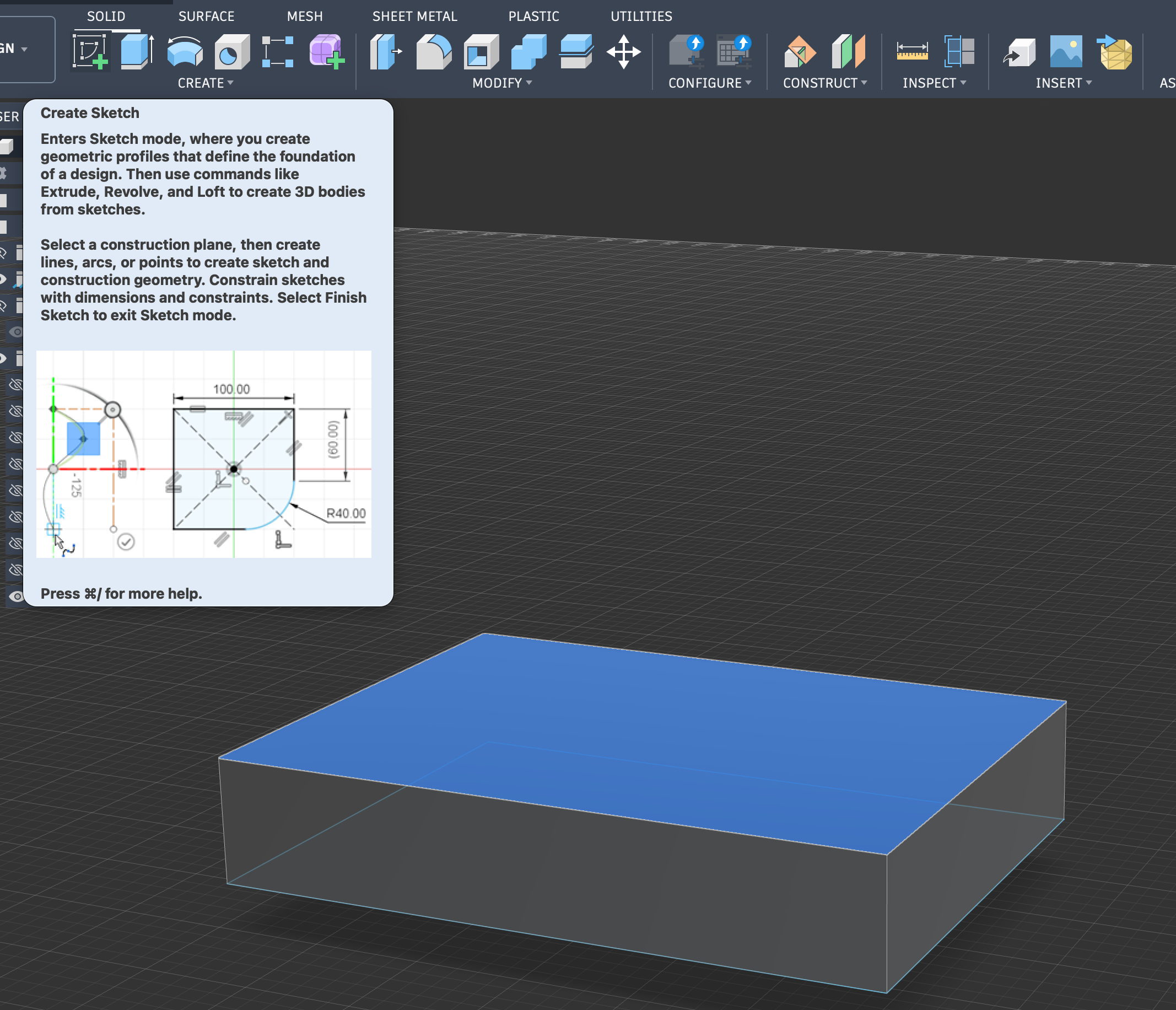

Po wyciągnięciu szkicu w ,,Extrude'' można wybrać ścianę i na niej szkicować i robić kolejne wyciągnięcia lub wycięcia i ją modyfikować.

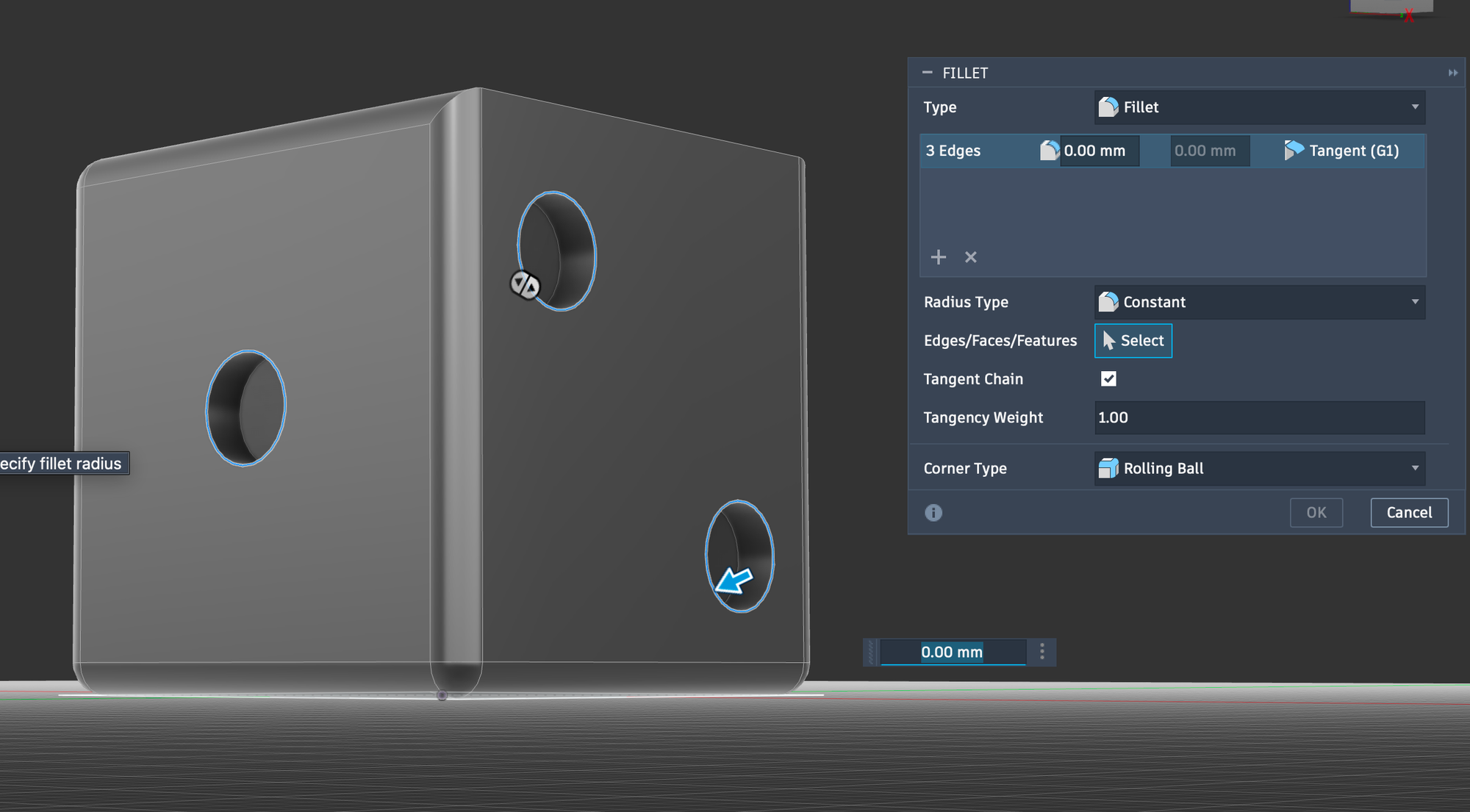

Po wyciągniętym szkicu czyli nowym ,,Body'' można użyć ,,Fillet'', który wyobli boki i inne ostre wycięcia.

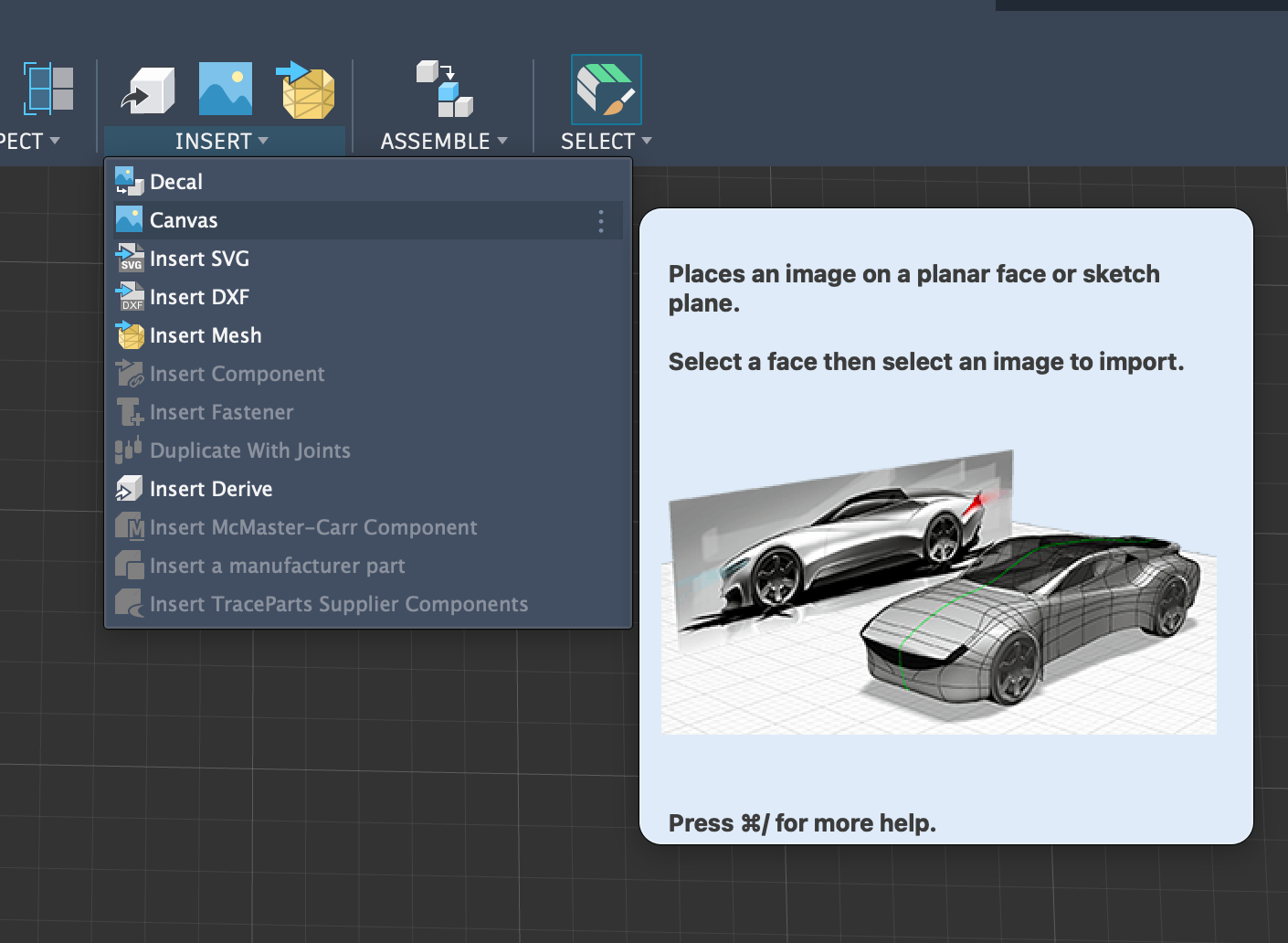

Aby załadować zdjęcie pomocnicze trzeba wybrać (Insert-> Canvas). W ,,drzewie życia'' oczko przy zakładce Canvas'' musi być otwarte , bo inaczej zdjęcie, które ładujemy będzie niewidoczne ;)

Narzędzia do odrysowywania kształtów z obrazka w tle najlepiej użyć jedną z opcji ,,Spline'' i mniej punktów kontrolnych tym łatwiej operować kształtem.

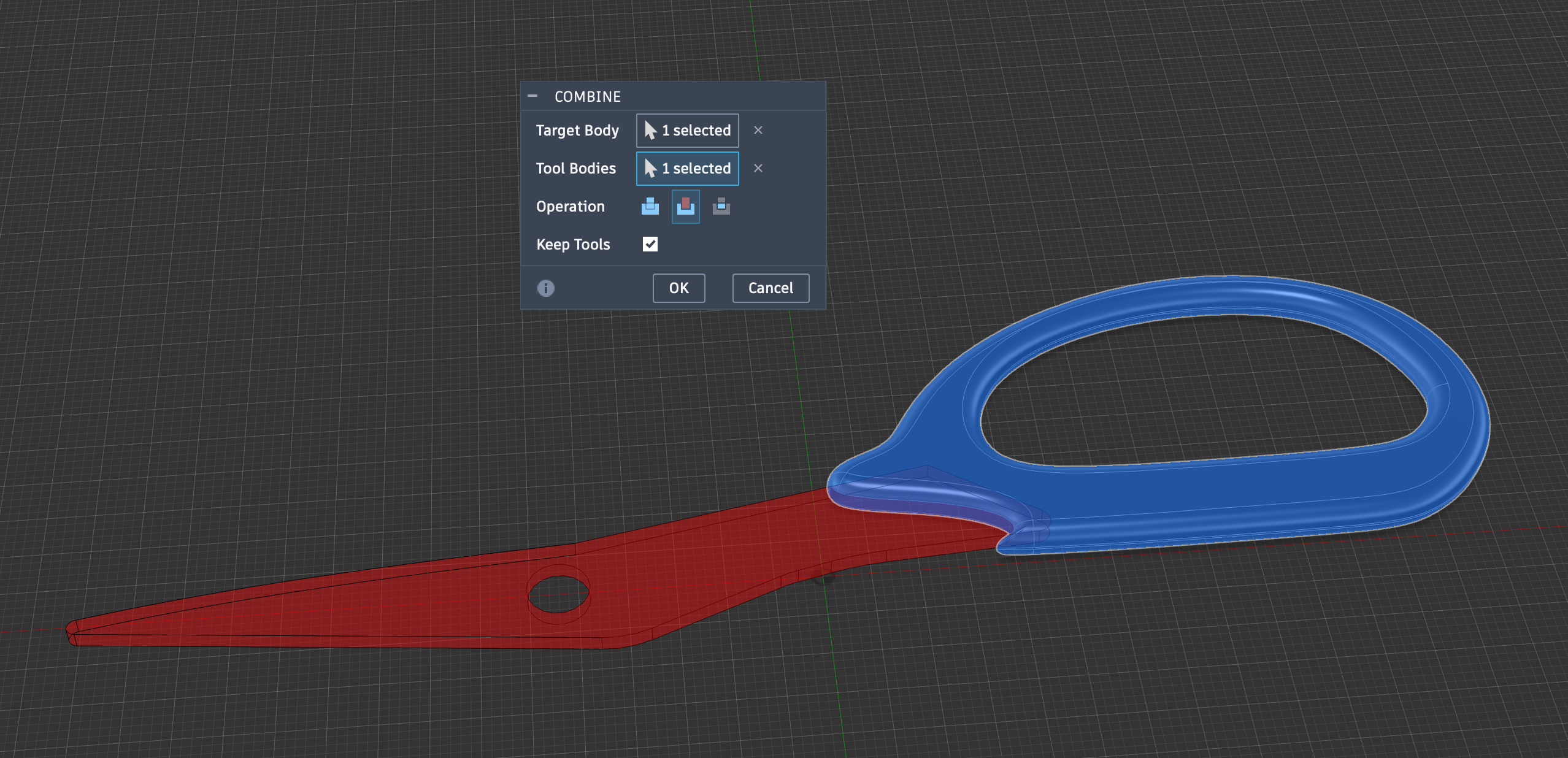

Ważne pod druk, należy zrobić otwór jeżeli jeden obiekt wychodzi z drugiego. W tym przypadku ostrze z rączki, dlatego rączka jest ,,Target Body'' a ostrze ,,Tool body''. Aby obiekt wycinający otwór, nam nie zniknął należy zaznaczyć ,,Keep Tools''

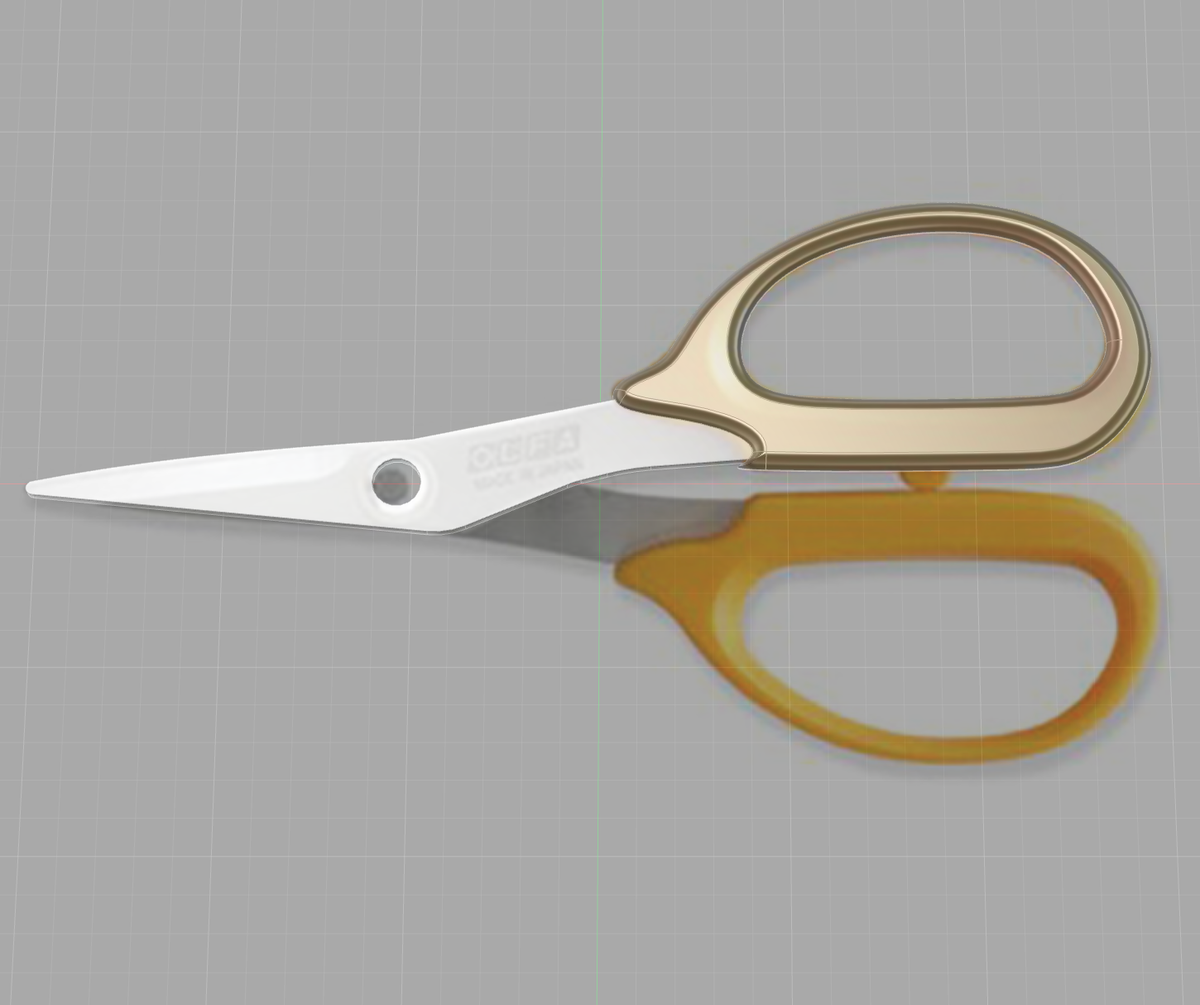

Jedna strona wyszła całkiem fajnie, program sam nadał kolory <3
