Zajęcia 1

Grafika wektorowa- grafika wektorowa to przedstawienie obrazu w sposób matematyczny. czyli podczas tworzenia takiej grafiki korzystamy z układu współrzędnych- dokładnie takiego samego jaki znamy z lekcji matematyki w szkole podstawowej. Grafika ta jest wykorzystywana przy tworzeniu projektów, które później mogą być wykorzystywane na maszynach cnc lub do tworzenia skalowanych grafik.

• Grafika wektorowa jest bezstratnie skalowana
• Grafika wektorowa jest określona matematycznie poprzez wektory
• Grafika wektorowa tworzy proste obiekty graficzne, którymi bardzo trudno odzwierciedlić zdjęcie
• Grafika wektorowa idealnie nadaje się do obrabiania na maszynach cnc
• Grafika wektorowa to grafika którą trzeba zaprojektować lub zaprogramować
• Mała wielkość plików

Gdzie używamy grafiki wektorowej ?

• grafika użytkowa
• loga
• projekty na maszyny cnc
• grafiki na strony internetowe
• naklejki
• sitodruk
• ilustracje
• druk 3d
• projektowanie CAD
• schematy i rzuty
• matematyczne reprezentacje
• AI, PDF, EPS, SVG

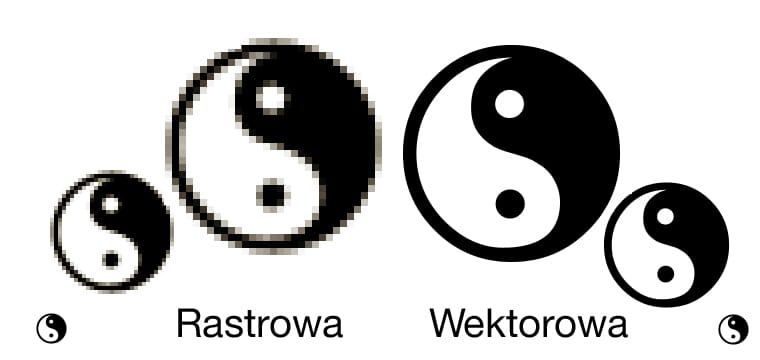

Grafika rastrowa

Grafika rastrowa to obraz składający się z siatki drobnych punktów nazywanych pikselami, z których każdy posiada określoną barwę i jasność. Tworzą one tzw. raster, czyli obraz rastrowy, który jest odwzorowaniem rzeczywistych zdjęć i grafik z bardzo dużą dokładnością kolorów i detali. Każdy piksel odpowiada jednemu elementowi obrazu, dlatego im większa rozdzielczość obrazu (czyli liczba pikseli na cal – DPI), tym bardziej szczegółowy jest obraz.

Należy jednak pamiętać, że przy powiększaniu grafiki rastrowej możemy zauważyć rozmycie i utratę ostrości. To dlatego, że piksele zaczynają być bardziej widoczne, co wpływa na jakość obrazu. Mimo to grafika rastrowa pozostaje idealnym wyborem do odwzorowania zdjęć i realistycznych obrazów.

• Grafika rastrowa idealnie nadaje się do gier komputerowych
• Grafika rastrowa nadaje się idealnie do pokazów wizualnych takich jak zdjęcia czy filmy
• Grafika rastrowa jest stratna czyli przy przybliżeniu widzimy małe kwadraciki zwane pixelami
• Grafika rastrowa to grafika codziennego użytku
• Bazuje na grafice pixelowej
• Duża wielkość plików

Gdzie używamy grafiki rastrowej?

• Fotografia
• Prezentacje
• Grafiki na stronie internetowej
• Zeskanowane grafiki
• Skomplikowane kompozycje grafik z dużą ilością przejść tonalnych
• Film
• Rendery
• Prezentacja produktu
• Memy
• jpg., png., tiff., raw., BMP, GIF

Oczywiście możemy konwertować grafiki wektorowe na grafiki rastrowe i vice versa. Potrzebować do tego będziemy zazwyczaj programu do edycji i tworzenia grafiki wektorowej.

Zazwyczaj w opcjach eksportu projektu w takim programie mamy opcje zapisu do plików typu rastrowego takich jak png czy jpg. Dodatkowi zaimportowane pliki w takim programie bardzo często możemy spróbować zwektoryzować. Do tego zazwyczaj służą opcje Image Trace albo Vectorize.

Możemy też skorzystać z całej masy konwerterów online. tutaj niestety tracimy panowanie nad tym gdzie ten plik będzie przechowywany.

Czym są maszyny CNC?

Maszyny CNC czyli Computerized Numerical Control Machines (maszyny sterowane numerycznie) to nic innego jak maszyny, których pracą steruje komputer.

• Frezarka CNC- wykorzystuje ona sterowanie komputerowe do cięcia a dokładnie frezowania różnych materiałów
• Ploter laserowy- jest to maszyna która zamienia prąd elektryczny przy pomocy specjalnej tuby w bardzo mocne światło, które przez lustra i soczewkę dociera do materiału i go przecina.
• Ploter tnący- przy pomocy plotera tnącego wytworzymy wspaniałe dekoracje lub kartki okolicznościowe z papieru, ale także kolorowe naklejki czy wykroje z filcu lub innych tekstyliów do 3mm grubości
• Waterjet- działa na zasadzie przyspieszonej erozji obiektu. Żeby przeciąć materiał woda jest wtłaczana pod wysokim ciśnieniem do komory mieszania. Ciśnienie to wytwarza podciśnienie i dzięki temu zasysa piasek do strumienia wody, który następnie wystrzeliwany jest na obiekt przecinając go
• Hafciarka CNC

Dlaczego wektory i maszyny CNC są tak blisko?

Wszystkie wymienione maszyny pracują tworząc obiekty w układzie współrzędnych, czyli dokładnie tak samo jak projektujemy w wektorach. Daje nam to niesamowitą możliwość przenoszenia wirtualnych pomysłów do świata realnego.

G-code- najbardziej podstawowym językiem wykirzystywanym do komunikacji z maszyn ą jest g-code. Instrukcje podawane w tym języku mówią silnikom elektrycznym jak mają się poruszać, z jaką prędkością, mocą oraz ścieżką maszyna ma podążać/ wypuszczać światło/ wodę/ glinę/ nić itd.

Ink Scape

Inkscape to darmowy i otwarty program do tworzenia oraz edycji grafiki wektorowej, który jest alternatywą dla komercyjnych narzędzi takich jak Adobe, Illustrator czy CorelDRAW. Umożliwia tworzenie i modyfikację skalowalnych obrazów, takich jak logotypy, ikony, ilustracje i diagramy, a działa na systemach Windows, macOS i Linux. Domyślnym formatem plików Inkscape jest SVG (Scalable Vector Graphics), ale program obsługuje również eksport do innych formatów, takich jak PDF, PNG i JPG.

• ctr+ scroll - przybliżanie
• + i - na klawiaturze oraz w prawym dolnym rogu- przybliżanie
• lupka- przybliżanie
• shift+prawy przycisk myszy, spacja, środkowy przycisk myszy- łapka
• Input/output- autosafe Edycja- ustawienia- wejście/wyjście
