Tinkercad

Bezpłatny, internetowy program do modelowania 3D, który działa w przeglądarce internetowej. Od czasu udostępnienia stał się popularną platformą do tworzenia modeli do druku 3D , a także podstawowym wprowadzeniem do geometrii brył konstrukcyjnych w szkołach.

Tinkercad wykorzystuje uproszczoną metodę geometrii bryłowej konstrukcyjnej do konstruowania modeli. Projekt składa się z prymitywnych kształtów, które są albo „bryłowe”, albo „otworowe”. Łącząc bryły i otwory, można tworzyć nowe kształty, którym z kolei można przypisać właściwość bryły lub otworu. Mimo że Tinkercad jest narzędziem klasy podstawowej do programowania i elektroniki, oferuje również zaawansowane funkcje, takie jak symulacja wielu płytek i złożone układy analogowe dla doświadczonych użytkowników.

Formaty plików

Kształty można importować w trzech formatach: STL i OBJ dla 3D oraz dwuwymiarowe kształty SVG do wytłaczania do kształtów 3D. Tinkercad eksportuje modele w formatach STL lub OBJ, gotowe do druku 3D.

Tinkercad porzuszanie w programie

W Tinkercad zmiana kształtu obiektu odbywa się przez "kostki" które się znajdują na obiekcie. Tak białe "kostki" odpowiadają za zmianę jednocześnie w dwóch wymiarach, czyli szerokość i długość. Natomiast czarne kostki na obiekcie zmieniają obiekt tylko w jednym wymiarze (szerokość, długość). Za zmianę wymiaru wysokości odpowiada tylko jedna górna, biała "kostka".

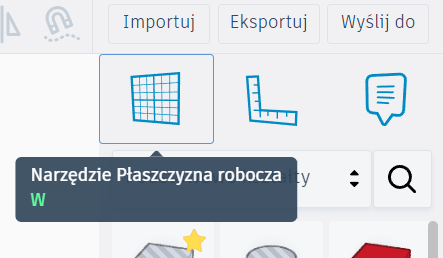

W Tinkercad jest ważna, a również przydatna funkcja tworzenia nowych płaszczyzn roboczych. Co pozwoli nam nie tracić czasu na wielokrotne obracanie kilku obiektów. Jeżeli nie będziemy potrzebować nowej płaszczyzny, to możemy zresetować ją przez ponowne kliknięcie "W" na klawiaturze lub funkcję pokazaną na zdjęciu poniżej i następne kliknięcie pustą przestrzeń.

Tinkercad umożliwia również testowanie projektów w „laboratorium symulacyjnym” (zdjęcie niżej) z użyciem osi, silników, połączeń i suwaków, a także symulację grawitacji. Możemy także skorzystać z funkcji symulacji fizyki, która pozwala na sprawdzenie działania fizycznych właściwości naszego obiektu, na przykład czy grawitacja wpływa na niego prawidłowo.

Dla projektowania na podstawie CAD liczba jednostek wymierza w milimetrach. Jednak dla tego bardzo ważne uważać na wymiary liczb obiektu w projekcie.
