Pakt dla kobiet kurs 3 d <3 dzień 03.10.2024

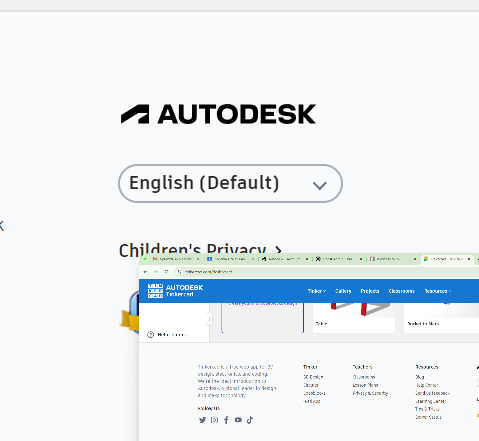

Gdzie zmienić język w autodesku:

Tinkercad - darmowy program

CAD - Computer Aided Design - projektowanie wspierane komputerowo

To tinker - tworzyć, majsterkować

Sekcje tinkercar:

1. 3D designs
2. Circuits (obwody) Potestować Arduino w sandboxie
3. Codeblocks

3D designs:

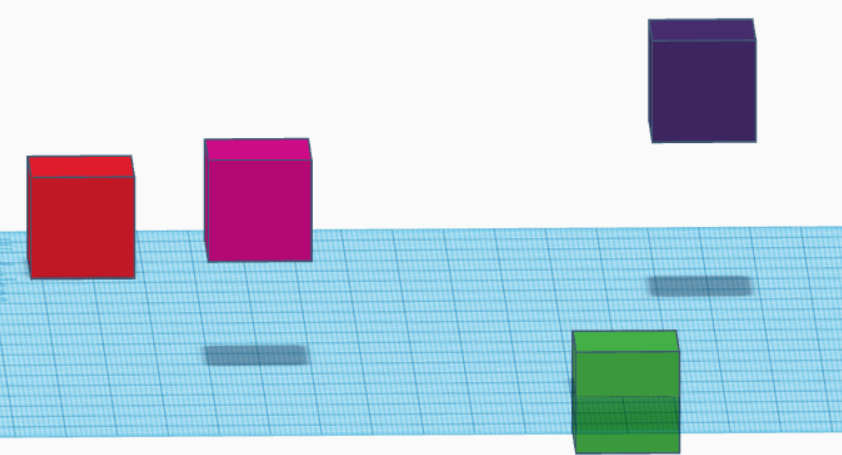

1. Workplane - płaszczyzna robocza, PPM zmienia naszą perspektywę patrzenia na płaszczyznę roboczą (obracamy się wokół płaszczyzny)
2. Scroll wciśnięty (lub SHIFT + PPM) - powoduje przesuwanie się nas względem płaszczyzny bez zmiany kąta nachylenia
3. Domek - można wrócić do roboczej perspektywy:

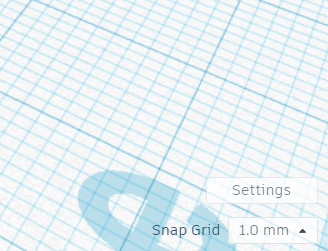

WYMIARY PROJEKTU: Wielkości w projektowaniu wykonawczym to zawsze jest 1mm

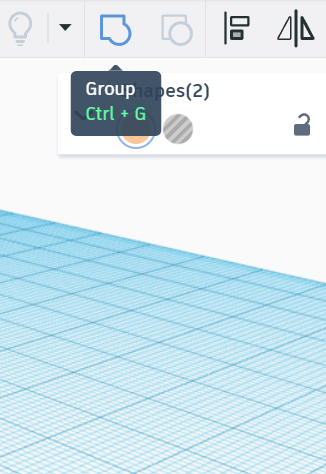

GROUP

Niescalone obiekty nie zostaną prawidłowo wydrukowane, dlatego należy grupować obiekty w tym celu należy albo użyć siatki (LPM) lub bardziej precyzyjnie: wcisnąć SHIFT i dodatkowo przycisk myszy, żeby zgrupować odpowiednie obiekty: w GROUP

Jeżeli grupujemy dwa kształty a jeden z nich jest hollow, to uzyskamy obiekt z np. wyciętym otworem.

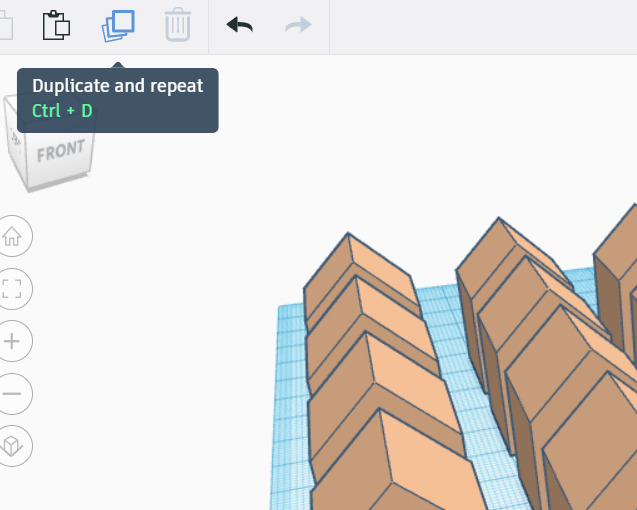

FUNKCJA DUPLICATE & REPEAT

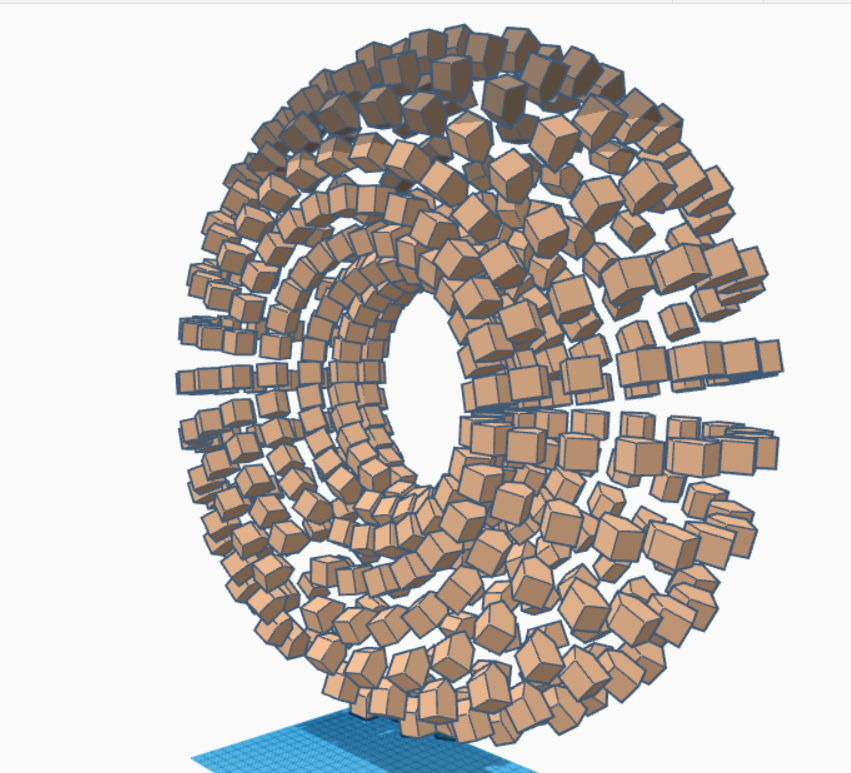

Należy zaznaczyć dany obiekt kliknąć CTRL + D i następnie przesuwać strzałkami, aby ustalić o jaką odległość będzie odsunięty kolejny obiekt. Zaznaczając kilka obiektów te odstępy zostaną zachowane, bo powtarzamy również operację przesuwania.

Funkcja zaznacz wszystko: ctrl + A. Dodawanie lub odejmowanie obiektu do wszystkich: SHIFT

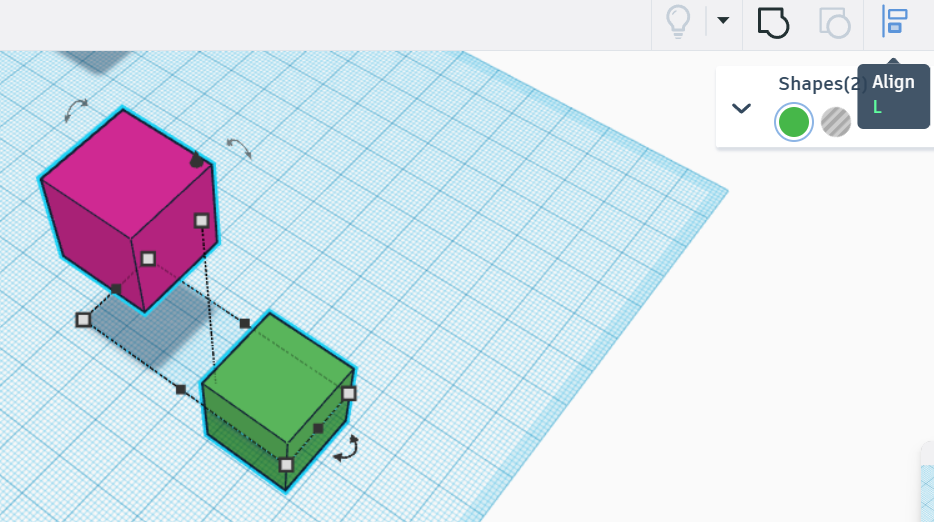

FUNKCJA ALIGN - wyrównywanie wzajemnie dwóch lub więcej obiektów (położenie)

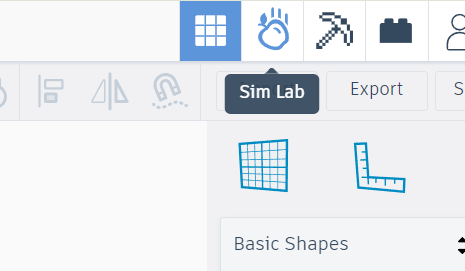

Funkcja SIMLAB - dotyczy uruchomienia praw fizyki, można np. sprawdzić wyważenie wydrukowanego elementu, obliczyć wagę, czy przedmiot się nie przewróci np. po wydrukowaniu:

WYŁĄCZANIE PERSPEKTYWY:

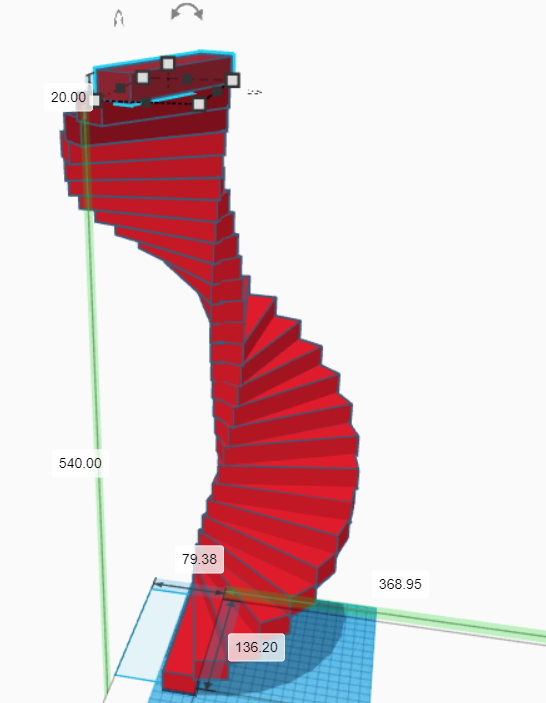

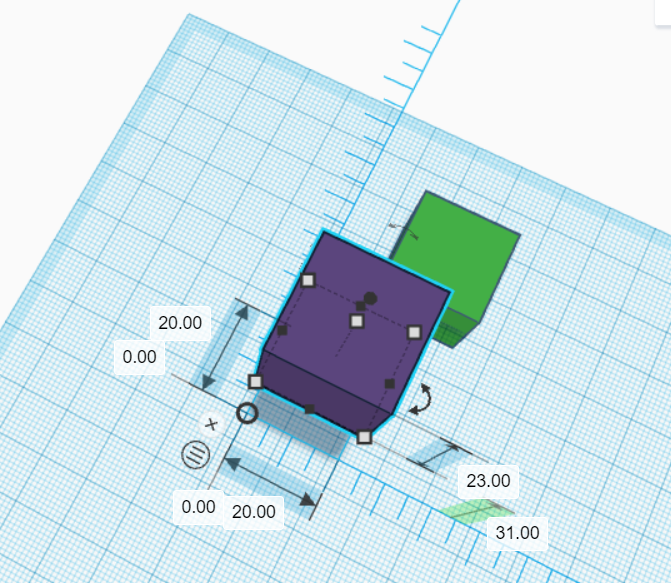

LINIJKA - RULER

Bardzo przydatna np. do określenia konkretnego wymiary, który ma oddzielać dwa obiekty np.:

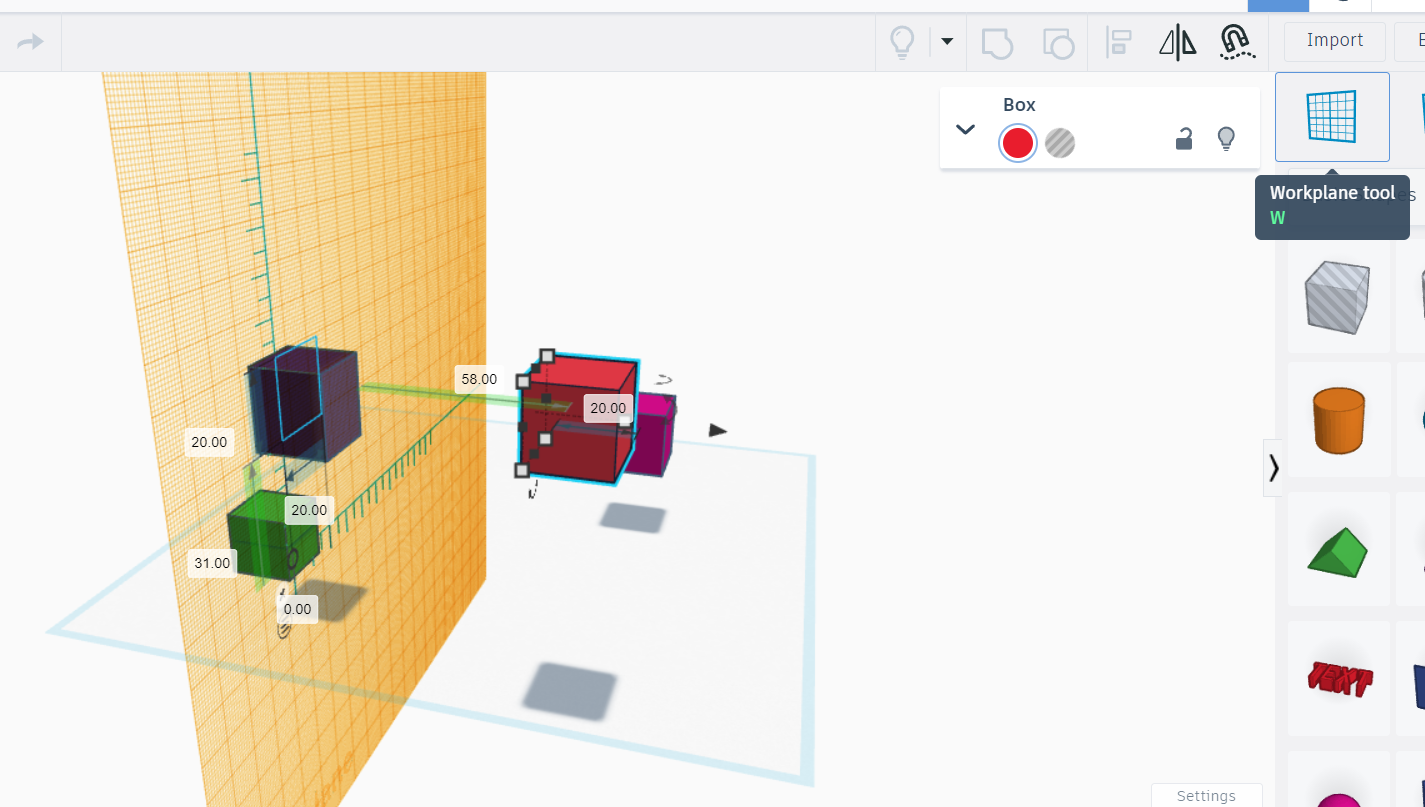

ZMIANA PŁASZCZYZNY ROBOCZEJ

Do druku eksportujemy do pliku stl. Uniwersalnym językiem umożliwiającym 'przetłumaczenie' pliku na język zrozumiały dla maszyny. Program, który tłumaczy stl na gkod to SLICER. Np. ZSuite

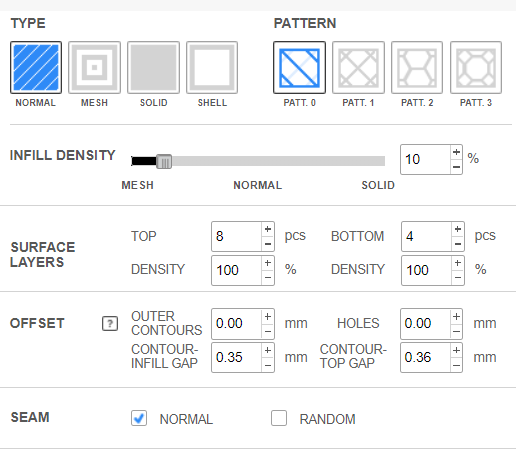

Zazwyczaj na drukarce filamentowej wystarczy wypełnienie na poziomie 10-20%.

Do 45 stopni od pionu drukarka to wydrukuje, więc w tym zakresie nie potrzebuje supportów (podpór).

Thingiverse, Yeggi - gotowe projekty do druku 3d

Drukarki FFF/FDM

Technologia FDM (ang. Fused Deposiotion Modeling) lub FFF (ang. Fused Filament Fabrication) należy do grupy technik przyrostowych, których cechą charakterystyczną jest wytłaczanie materiału z głowic drukujących.

Slicer - z suite:

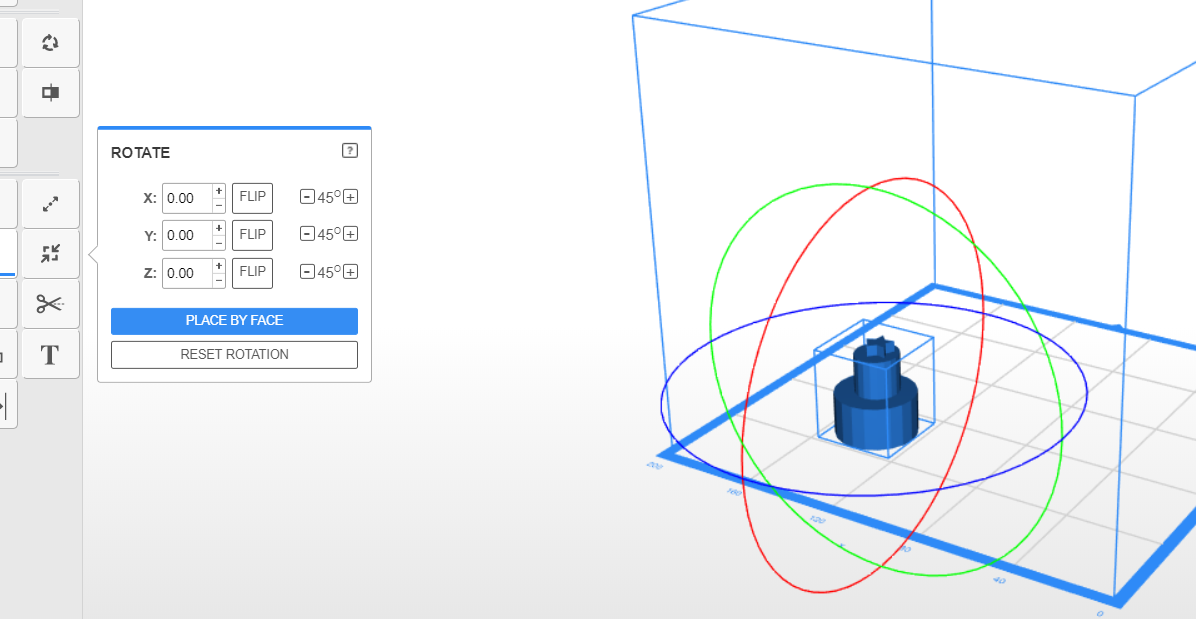

Place by face umożliwia wygodne obracanie modelu według osi.

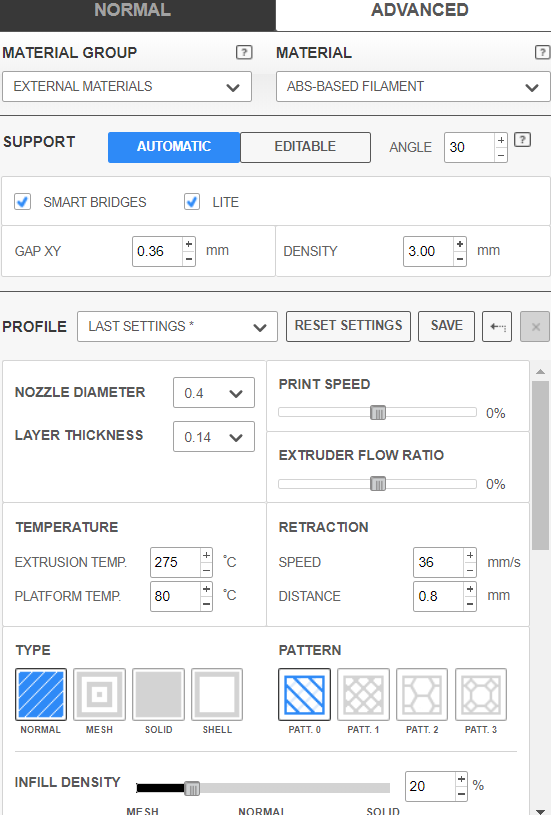

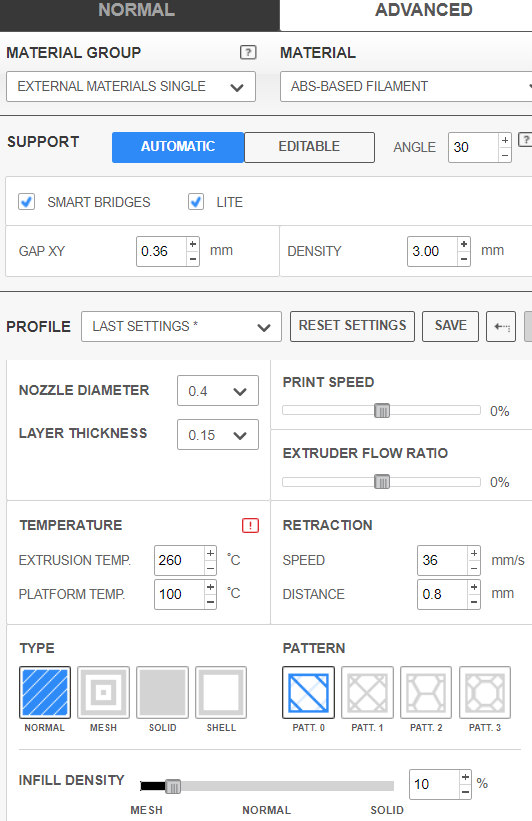

W przygotowaniu należy uwzględnić przede wszystkim te parametry:

Temperaturę filamentu podaje najczęściej producent filamentu czyli np. jak jest w specyfikacji: 250 - 265 to wybieramy np. 260 st. C i 100 0C

RETRAKCJA: służy wytworzeniu podciśnienia w dyszy, aby uniknąć 'pajęczynek' cieknącego filamentu przy przesuwaniu się głowicy nad drukowanymi modelami.

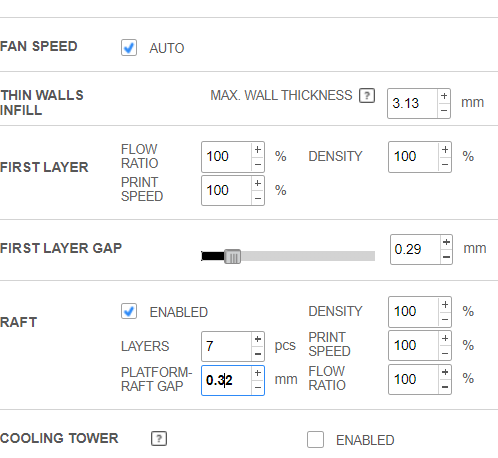

RAFT: Początkowe kilka warstw, które są ciut większe od modelu, aby utrzymać model, dodatkowo aby oderwać podstawowy support od stołu. Musimy zwiększyć first layer gap zawsze o 0,1 mm.

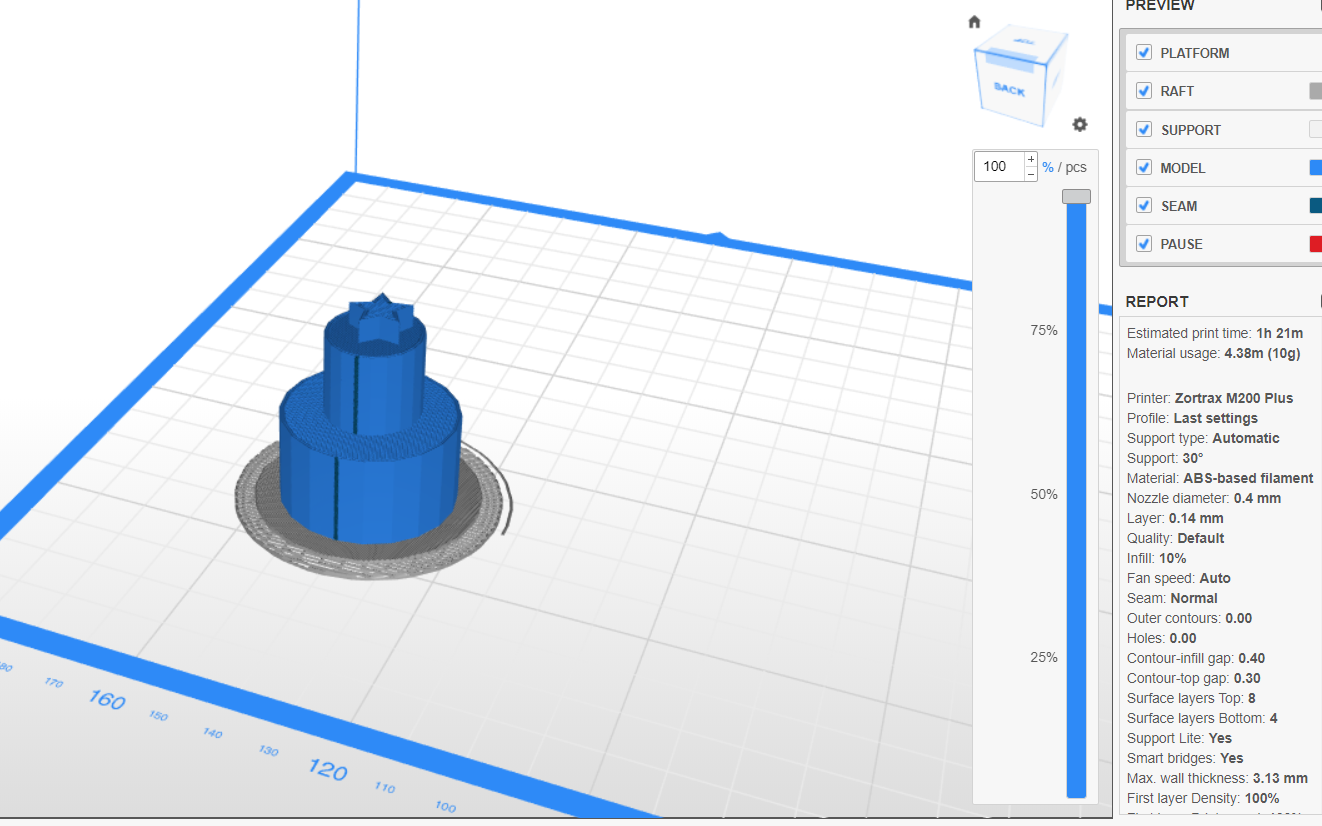

Następnie po PREVIEW generuje się model z raftem:

Przy eksporcie musimy przegrać na pendrive drukarkowy dwa rodzaje plików:

1. Z-Project
2. Zortrax printing code
