PAKT - zajęcia 3D 10-13 X 24 i 26-27 X 24

Zapoznanie z Ghost

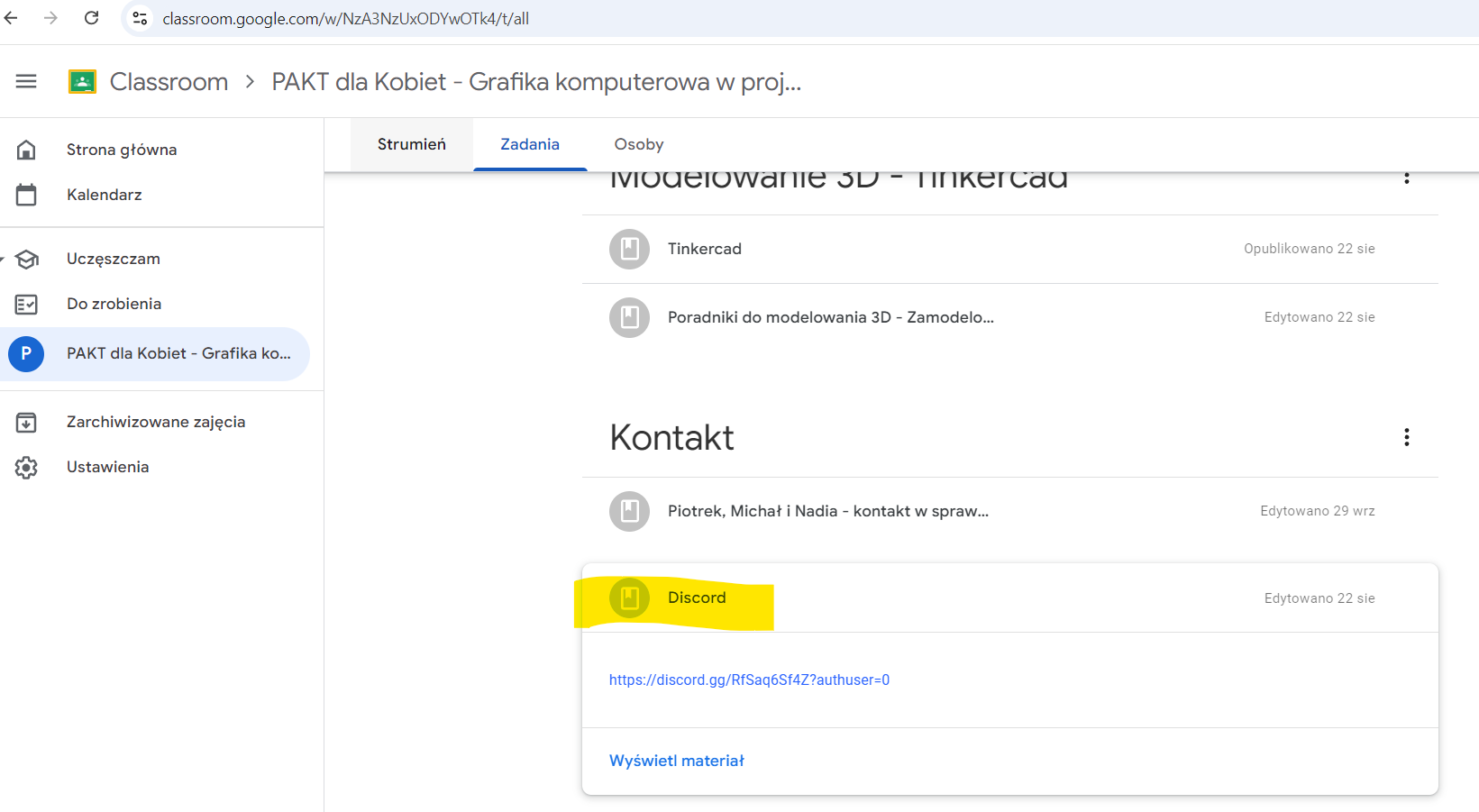

Classroom w gmail - dngz2m6

wiki.robisz.to

Discord:

dodaj sobie rolę w Discordzie, aby móc dołączyć do PAKTu

konto AUTOCAD zanim Tinkercad

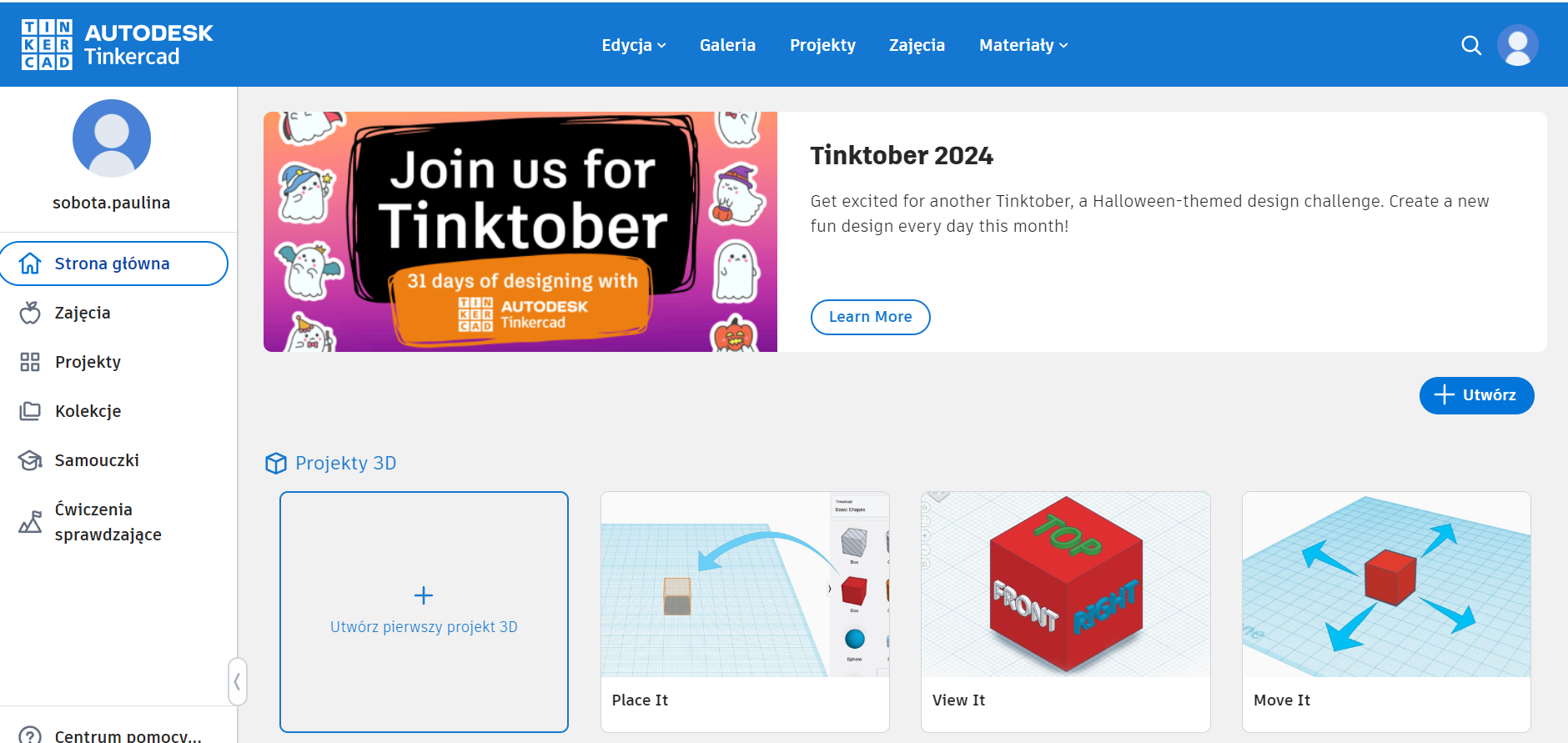

tinkercad.com - logujesz się danymi Autocad

Tinker - twórca, Cad - „Computer-Aided Design” (projektowanie wspomagane komputerowo)

Bez projektowania komputerowego nie ma -> rzeczy.

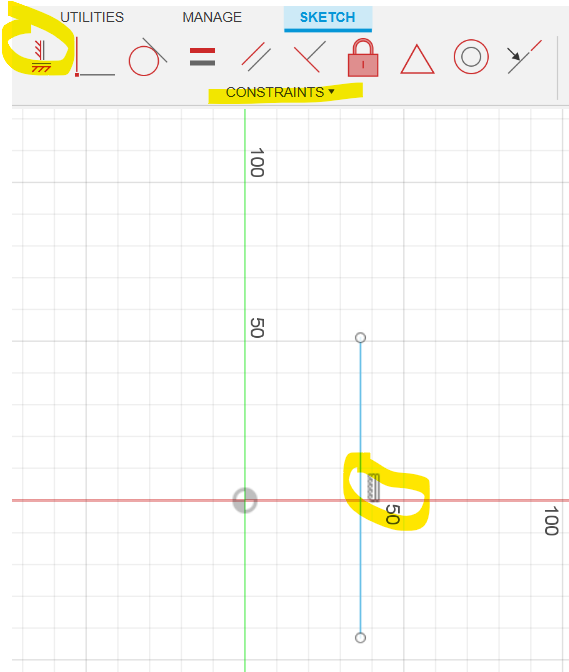

Blender i Fusion360

3D -> a po polsku 3W (3 wymiary)

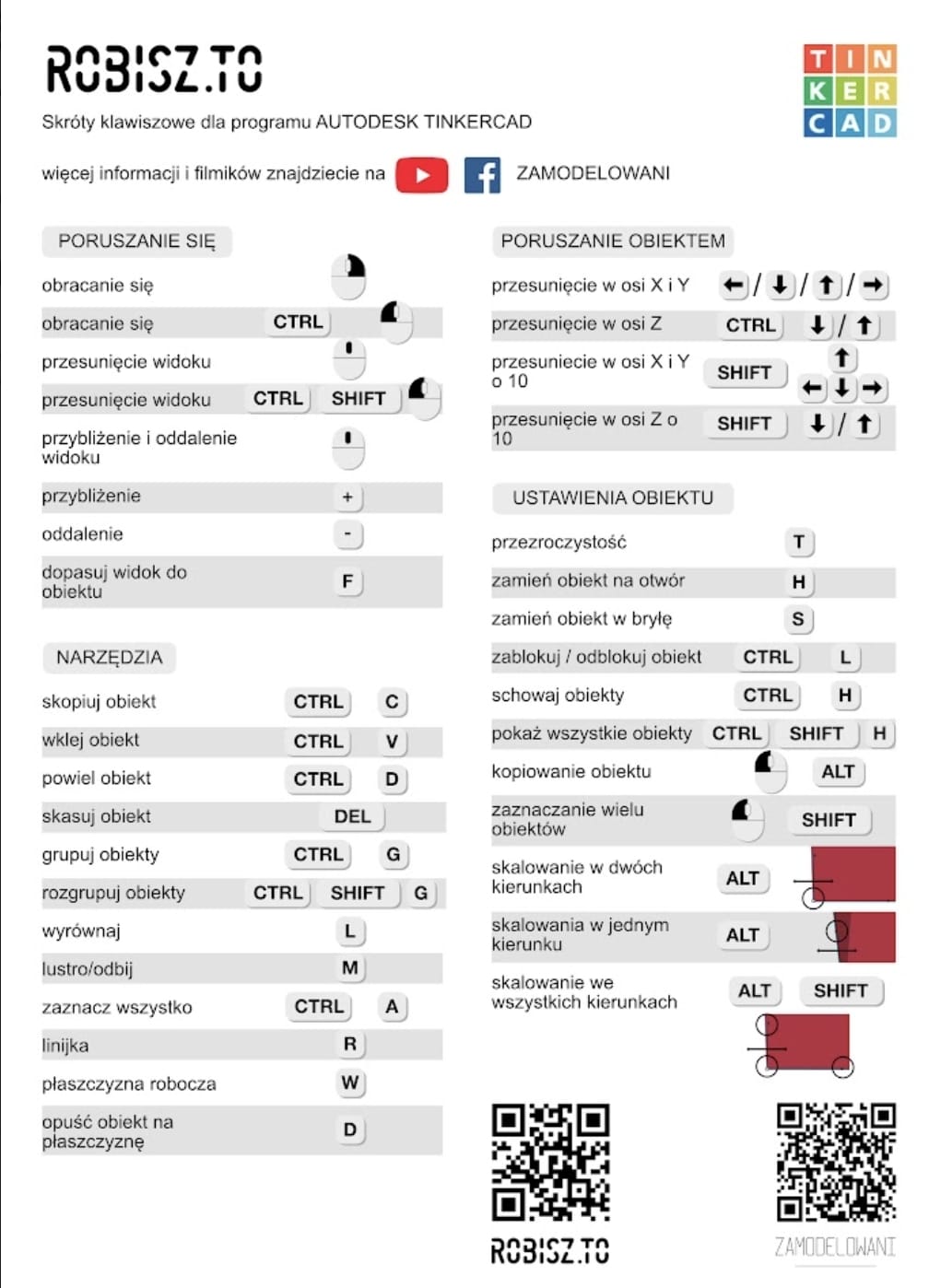

TINKERCAD:

prawy przycisk myszki - to kamera i spojrzenie na roboczą powierzchnię z różnych perspektyw

scroll - przybliżanie, oddalanie

wciśnięty scroll /shift+prawy przycisk myszki - podrzucanie planszy, opuszczanie

"domek" - po lewej stronie menu, wraca do ustawienia początkowego kamery, przywraca nam widok początkowy

biała kostka modyfikuje w 2d

czarna w 1d

(!) zawsze maszyna przyjmuje jednostkę 1mm, jeśli nie będzie ustawiona, to będzie zawsze 1mm - we wszystkich programach projektowania graficznego

tab -przełącza między wymiarami

przed grupowaniem shift + kliknijn na obiekty

grupowanie i rozgrupowanie prawy górny róg obok żarówki

Align - wyrównane w osi:

Wyłącz perspektywę:

FFF to to samo co FDM

STL - format zapisu

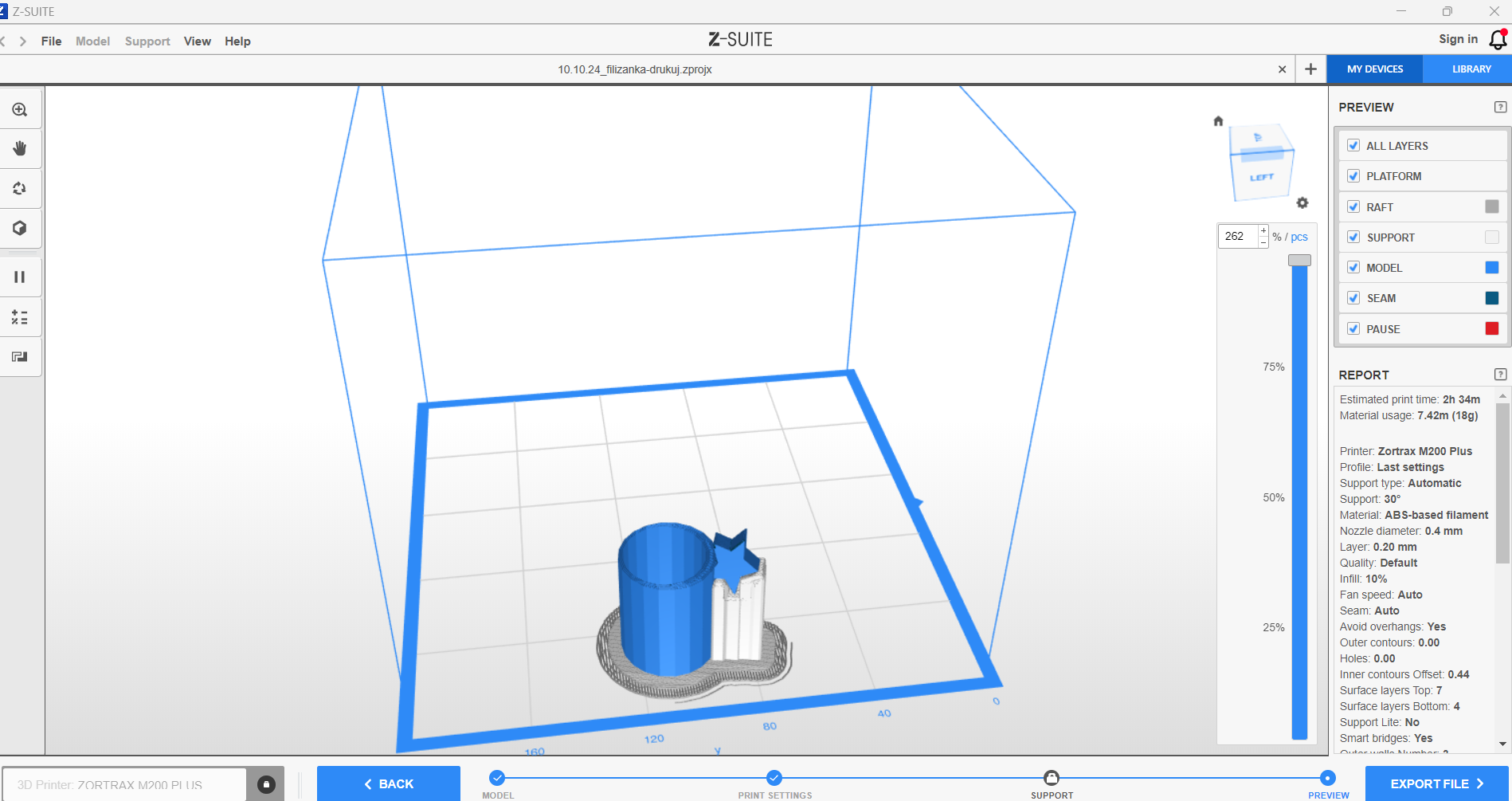

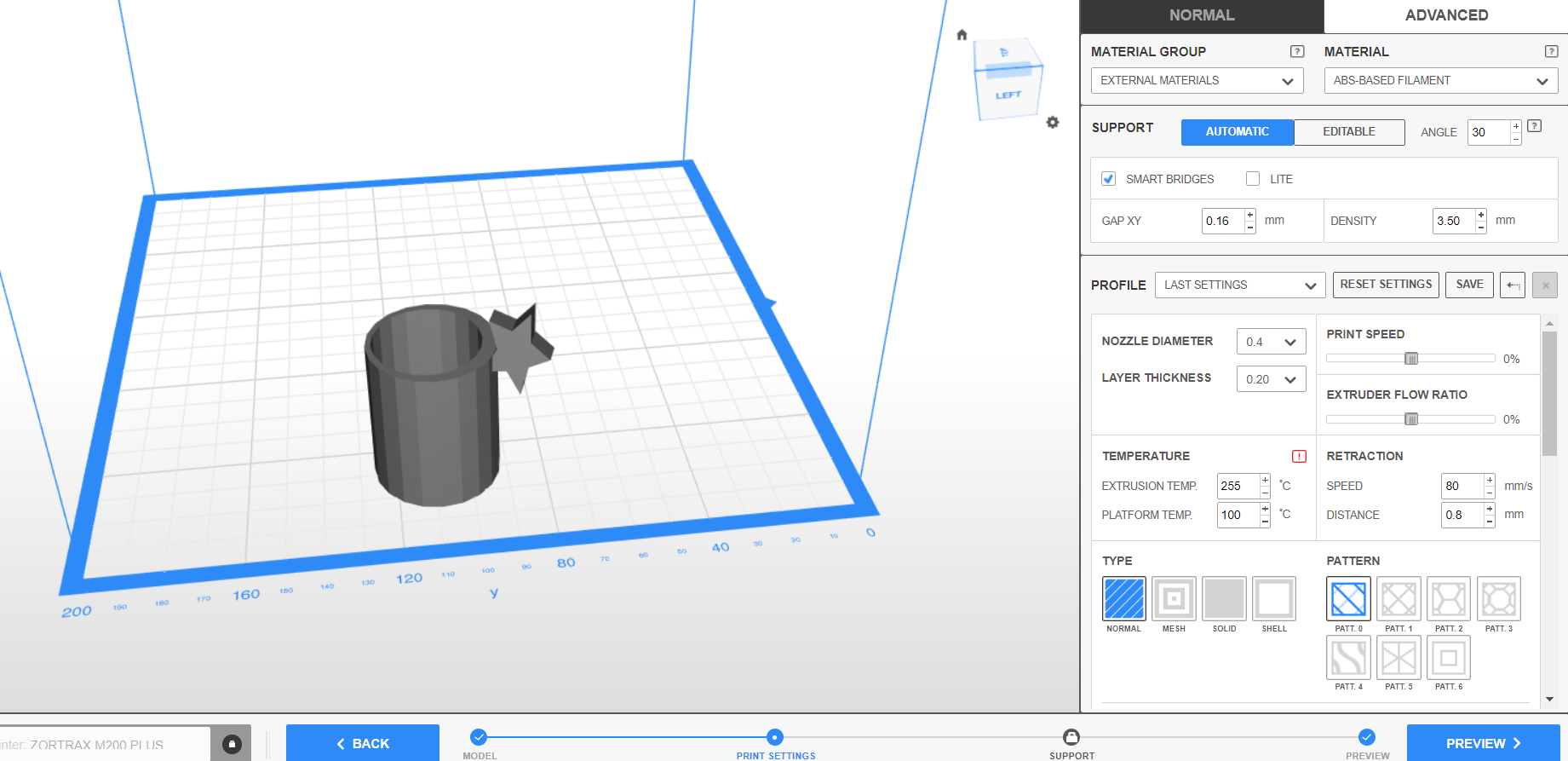

program Z-suite aplikacja jest darmowa to jest slicer

10.10.24_filizanka drukuj

10.10.24_filizanka drukuj.zcodex2

154 KB

10.10.24_filizanka drukuj

10.10.24_filizanka drukuj.zprojx

158 KB

Filament 1,75 mm

Końcówka dyszy 0,4 mm

drukarka ma 4 silniki

Szpula to ok. 800g do 1 kg filamentu

Temperatura topienia/druku ok. 250 stopni C, stołu ok.100 stopni C

Parametry optymalne do pracy z materiałem podaje producent filamentu

Polska jest wiodącym producentem filamentów na świecie

Pendrive wkładamy zawsze od przodu w wejście USB, nie z boku. Tego wtyku bocznego nie ruszamy. Nie otwieramy drzwiczek najlepiej wcale lub tylko ciutek, aby zerknąć. Podglądamy z góry w okienku pokrywy hepa.

Filament jest wrażliwy na wilgoć z powietrza i na UV, powoduje to jego łamliwość i niezdatność do druku. Łamie się, kruszy, a powinien być elastyczną żyłką.

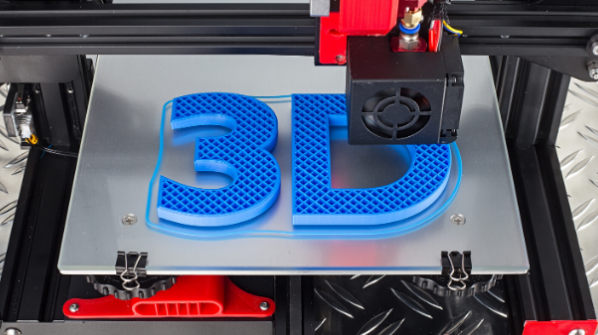

Technologia FDM (Fused Deposition Modeling), nazywana potocznie „drukiem 3D z plastiku” to obecnie najbardziej rozpowszechniona metoda druku 3D na świecie

Technologia FFF druku 3D

FFF, oznacza Fused Filament Fabrication (osadzanie topionego materiału), to jedna z technik druku 3D, znana ze swojej wszechstronności. Metodę tę wykorzystuje się m.in. do tworzenia prototypów, narzędzi, ale także produktów finalnych; stosuje się ją w branżach takich jak meblarstwo, motoryzacja, odlewnictwo, wzornictwo przemysłowe, automatyka przemysłowa, medycyna i wiele innych.

Slicer do Tinkercad to Z-SUITE

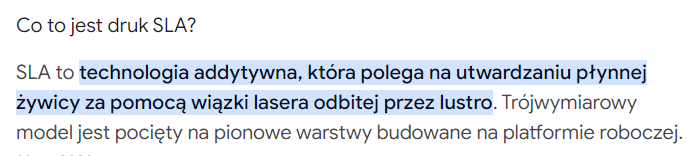

Druk SLA - drukowanie z żywicy

mSLA

SLA-stereolitografia

FDM-

aby żywica działała z drukarką musi mieć odpowiednią długość fali, którą podaje producent żywicy na produkcie.

IPA - izopropanol, alkohol do mycia stołu drukarki, nie niszczy wydruku, ale aceton już tak

CAŁA PREZENTACJA JEST NA CLASSROOM!!!!!

Projekt żywiczny

format dla projektu to chitubox, a dla wydruku .ctb, na pendrive zapisujesz oba formaty

BABYSLOTH_FLOWER_without_(hollowed out)

BABYSLOTH_FLOWER_without_(hollowed out).chitubox

69 MB

BABYSLOTH_FLOWER_without_.stl (hollowed out)

BABYSLOTH_FLOWER_without_.stl (hollowed out).ctb

18 MB

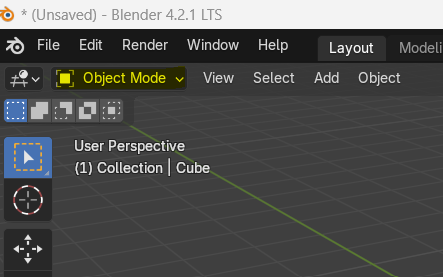

nowy program BLENDER - mesh, budowanie siatki

potem object mode

ctrl+R REMESH najważniejszy skrót - wyrównuje siatkę

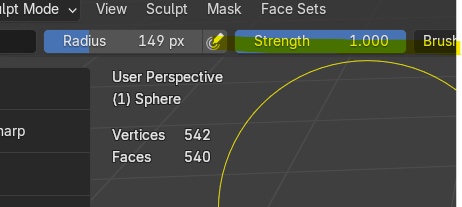

F - skrót do radius

shift + F - strenght siła

ŻYWICA:

w rękawiczkach zdejmowanie wydruku, zdejmij stół odkręcając śrubki, szpachelką odklej wydruk od stołu, załóż stół ponownie i zamknij drzwi/nałóż pokrywę. Wydruk trzeba teraz umyć w izopropanolu czyli maszyna wash and cure, wkładamy do izo na 4 minuty, następnie myjemy pod wodą bieżącą, osuszamy na ręcznikach, PRZED utwardzaniem najlepiej wyłamać rusztowania, utwardzanie 4 minuty w maszynie z opcją cure.

Maska - skrót "M" i wtedy przy masce STRENGHT musi być ustawiony na 1 (shift+F i na maxa w prawo) maska pozwala nam zablokować niektóre
