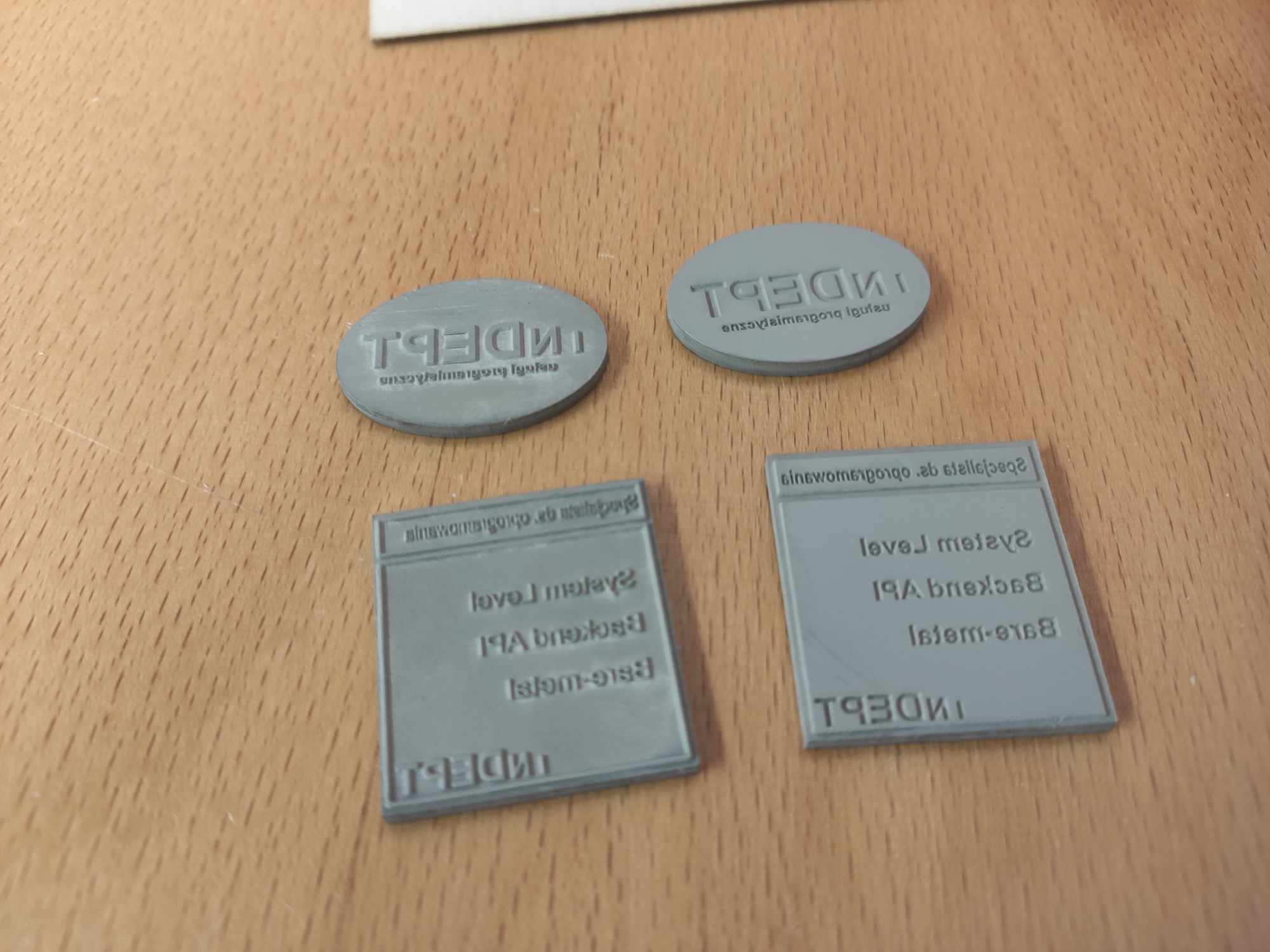

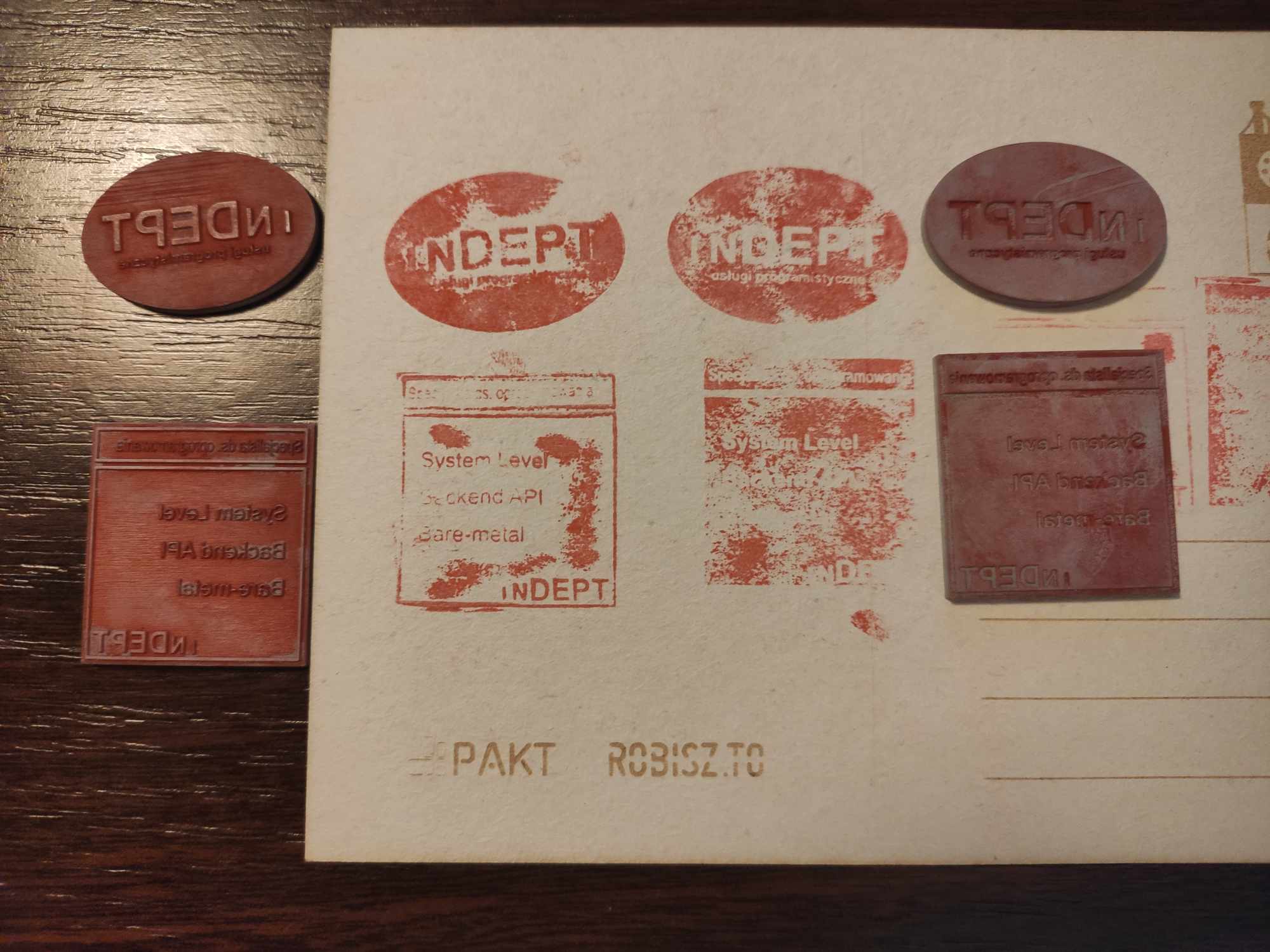

Piąte zajęcia: Autodesk, ploter wodny, pieczątki

Notatkowo: plik z rozszerzeniem .svg.tlj to specjalnie przygotowane już pod dla Trotec Ruby
Co to: g-code x i y = ułożenie, e =  extruder czyli ilość obrotów maszyny (ale to już dla każdej maszyny są inne skróty) język zapisu poleceń dla maszyn CNC.

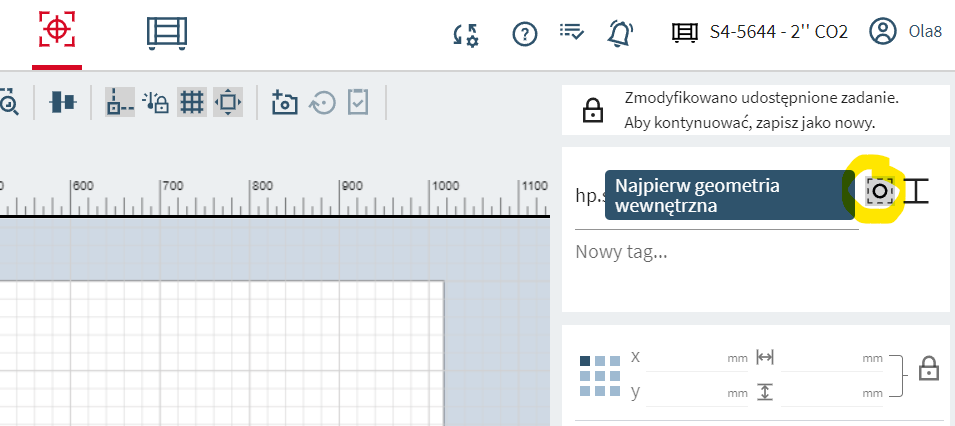

Geom wewn. = bardzo ważne! najpierw wycina w środku a potem na zewnątrz, a jeśli nie mamy tego włączonego to wycina wg  kolejności warstw i tego raczej nie chcemy bo łatwo o pomyłkę (np wisiorek, najpierw wytnie nam obrys i obiekt spadnie i przez to przesunie się a wycinanie dalej), potem zaznaczamy, żeby nie jechało po tej samej linii dwa razy (ikonka zaraz obok tej pierwszej).
----
frez KERF 3mm to wewnętrzna strona będzie na kątach zaokrąglona o minimum 3mm, nie będzie ostrych rogów więc możemy zaznaczyć obiekt (póki nim jest, czyli to narzędzie, z którego go utworzyliśmy kwadrat koło, te idealne kształty) i zaznaczyć że Rx i Ry średnica ma 1,5 mm (w sumie 3mm okrągłego KERFu). Wgl to czy będzie cieło po wewn. czy zewn. części projektu ustawia się gdzieś później w innym programie.
Obojętnie co robimy, jeśli ma iść na CNC to wszystkie obiekty object to patch.
Zapisaliśmy nazwa + dxf r14 bo takie też wybraliśmy rozszerzenie.
W Fusion Autodesk jeśli chcemy obracać planszą klikamy shift + wciśnąć scroll na myszy, albo w prawym górnym rogu można użyć tej 3D kostki z zielonym y, niebieskim z i czerwonym x. W obu przypadkach jest to trudne, ale wierzę, że im więcej ćwiczeń tym będzie łatwiej.
