Podstawy Fusion

RYSUNEK NAJLEPIEJ ZACZYNAĆ W PUNKCIE ŚRODKOWYM!

NAJLEPIEJ OD RAZU WYMIAROWAĆ KAŻDY ELEMENT

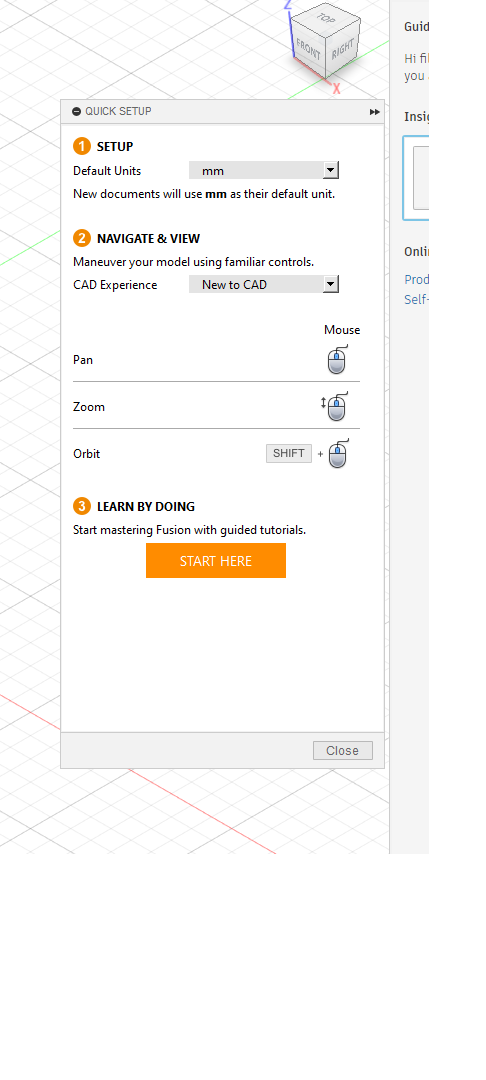

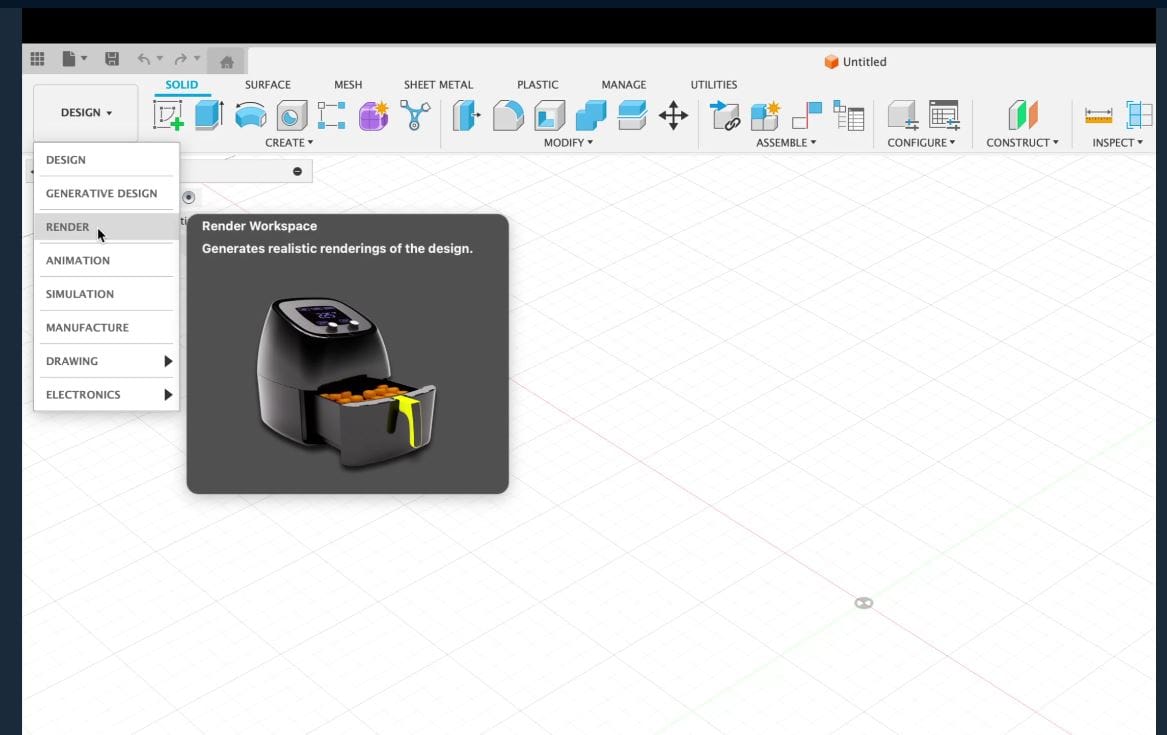

Zakładka Design - jedna z funkcjonalności programu.

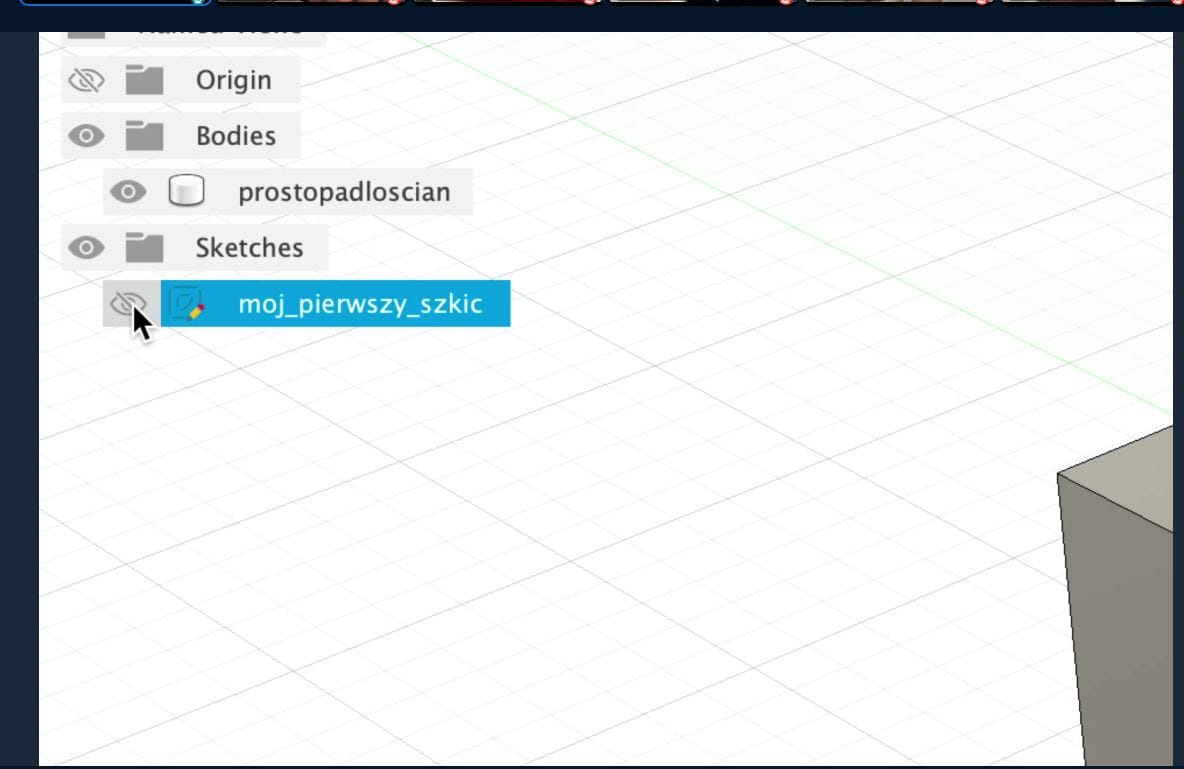

Browser drzewo życia projektu - odklikiwanie widoczności

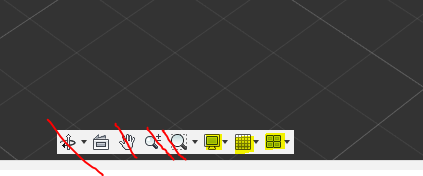

Najczęściej potrzebne operacje:

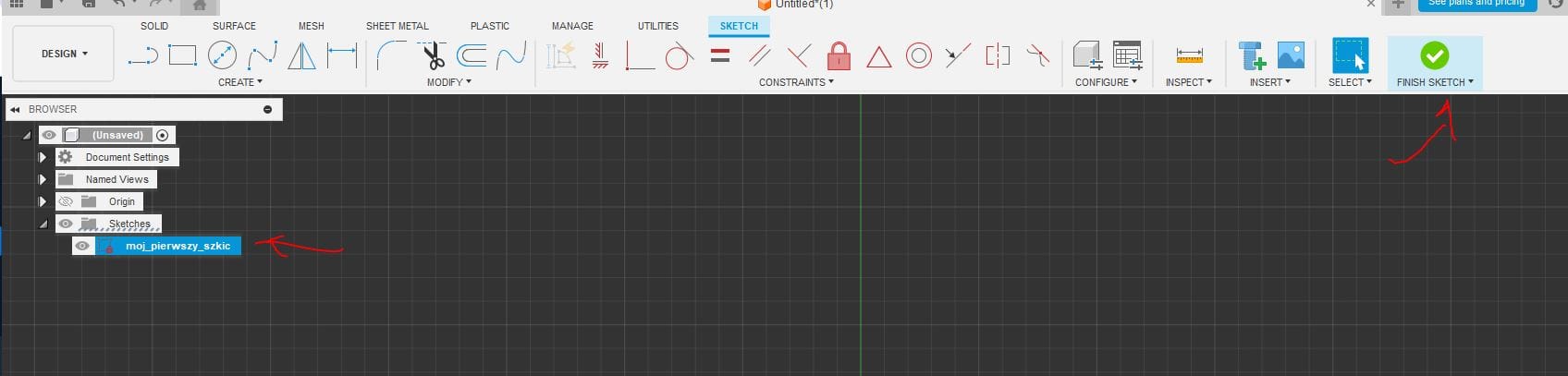

Czy jestem w Widok szkicu:

W Fusion rysujemy kształty przez klik (początek) i klik (koniec)

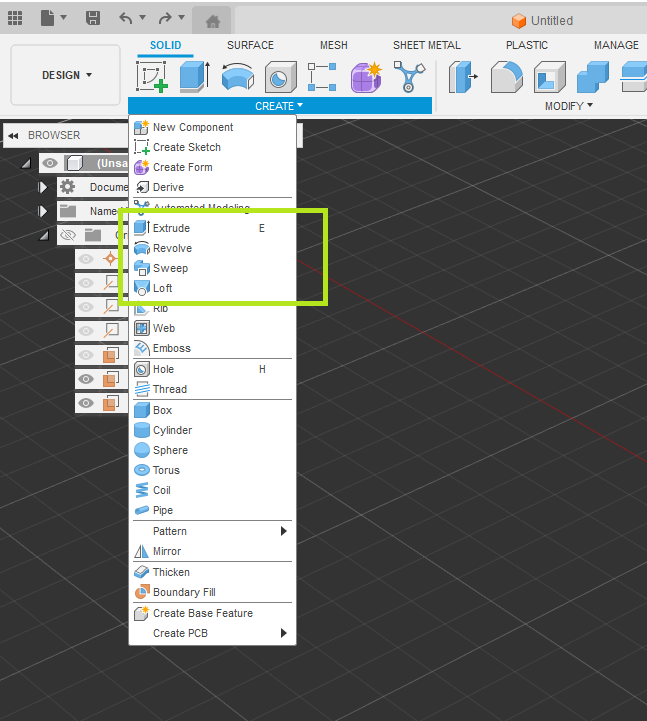

Widok szkicu po ekstrudowaniu płaskiego obiektu -> pojawia się Bodies:

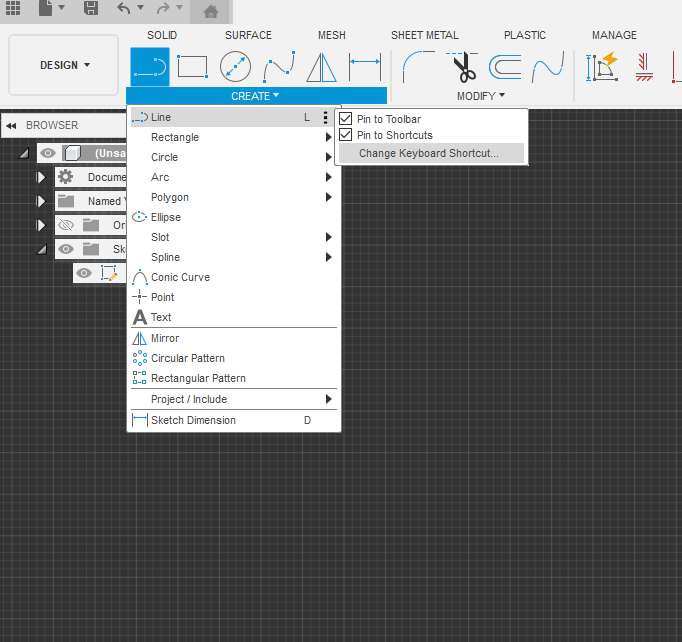

Zmiana skrótów klawiszowych:

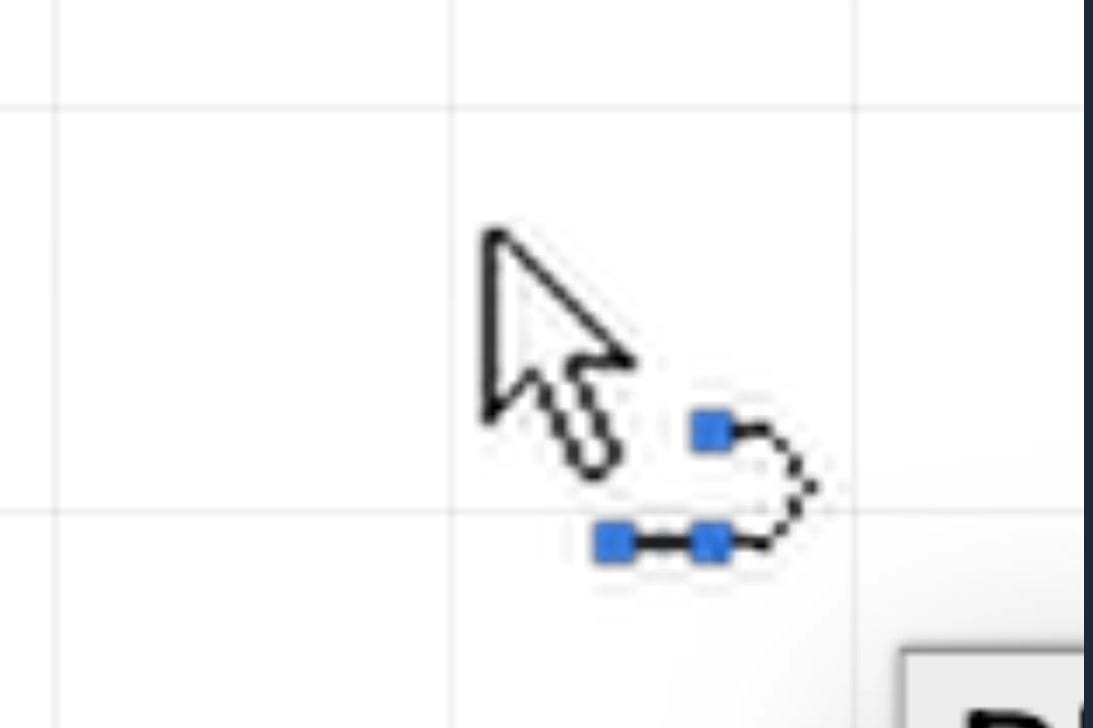

Kursor pokazuje, co edytujesz:

Odkładanie narzędzia: Escape

Zamykanie linii: dojechać do innego punktu albo w bok i na zielony znaczek.

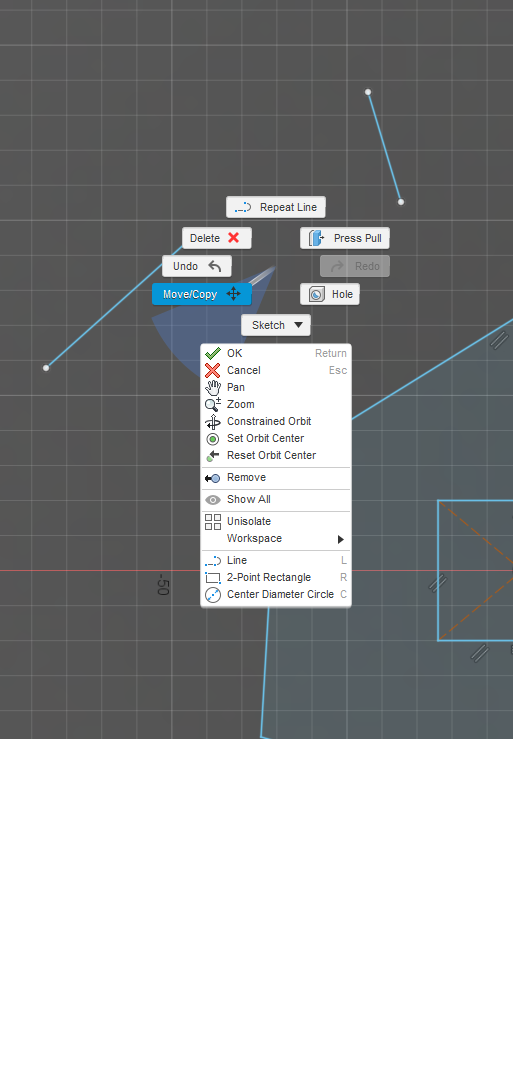

Spacja nie powtarza ostatniej komendy. Prawy klik:

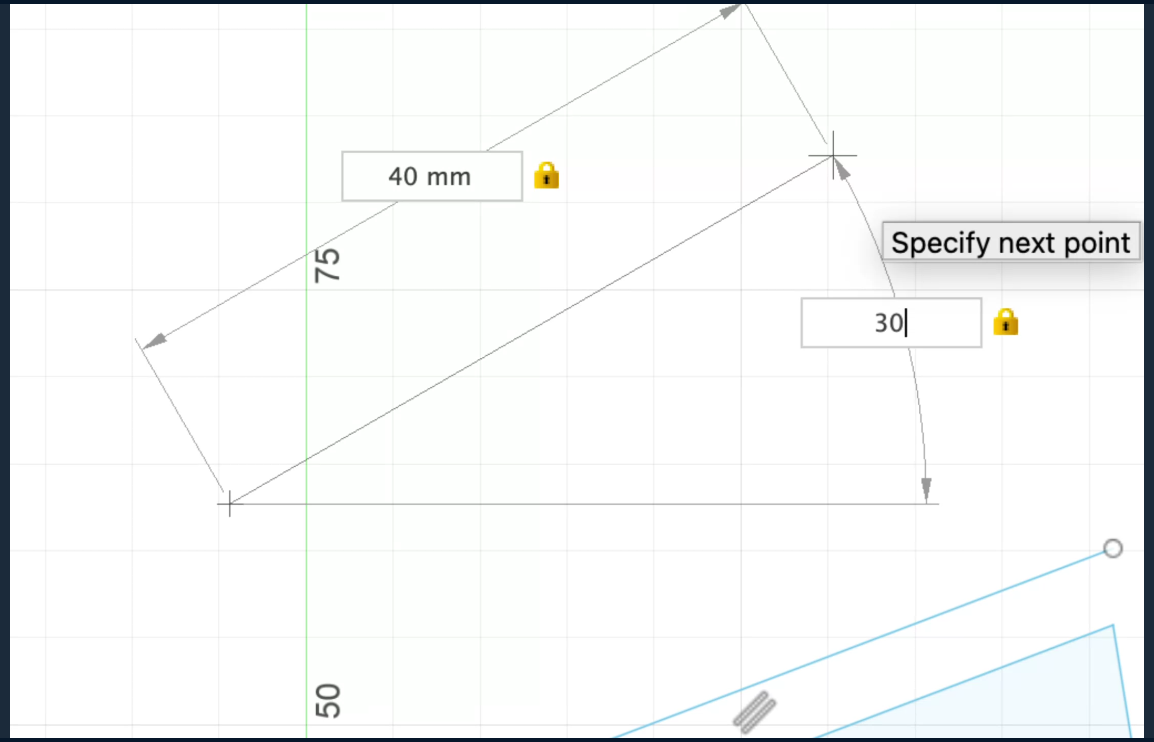

Wpisywanie parametrów linii: klik->długość->tab->kąt:

Program opisuje parametry linii, które maja zadane parametry.

Wymiary linii: Klik na linię -> D -> Klik -> Enter

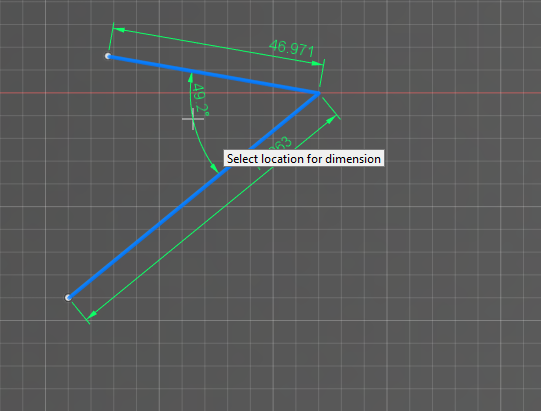

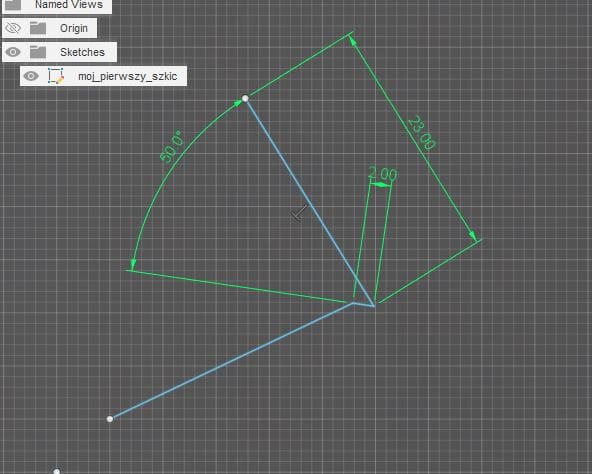

Kąt między liniami: Klik na linię 1 -> D -> klik na linię 2 -> klik w miejscu wskazania pomiaru kąta

Można mierzyć odległość między punktami lub miedzy równoległymi liniami. Jeśli linie nie są równoległe, to przełączymy się na pomiar kąta.

Linie krzywe -> spline

Zaokrąglenia narożników -> filet

Jak można dodawać verteksy?

Jakie są ustawienia autozapisu?

Zadanie domowe: zaprojektuj breloczek do kluczy
