powtórka

Co to slicer?

Program który tnie projekt i pokazuje warstwy jakimi będzie się drukować

Co to gcode?

Język który rozumieją drukarki 3d i maszyny CNC

Dysza musi być rozgrzana jeśli ja zmieniamy bo ja nie wykręcamy tylko ukrecimy

Zasłaniamy klapę górna jeśli jest wyższa temperatura filamentu np. 250-265 stopni

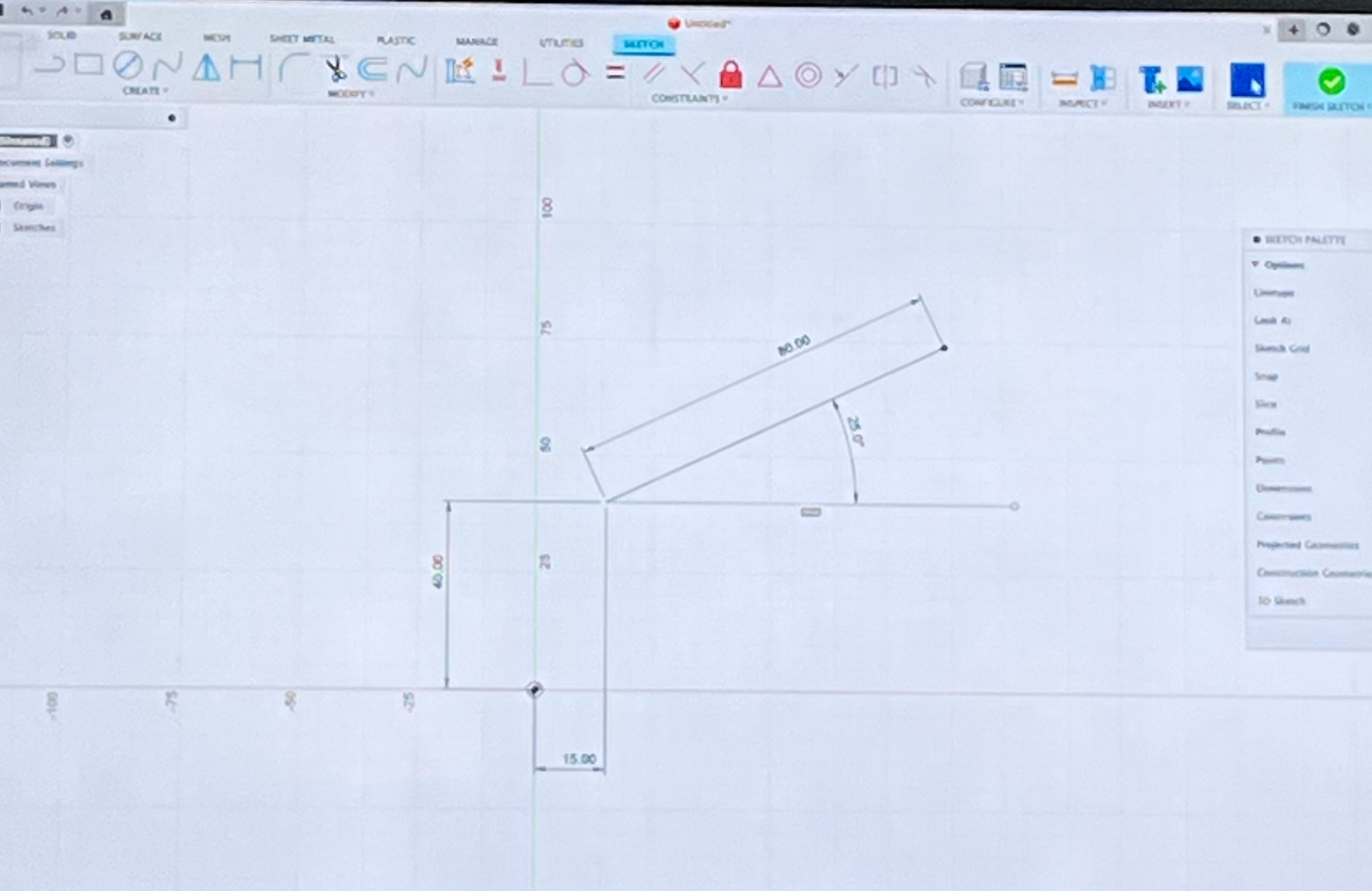

zdefiniowany szkic - musi mieć wszystkie wymiary i być określona w przestrzeni/ mieć określone położenie (narzędzie D - scotch dimension)

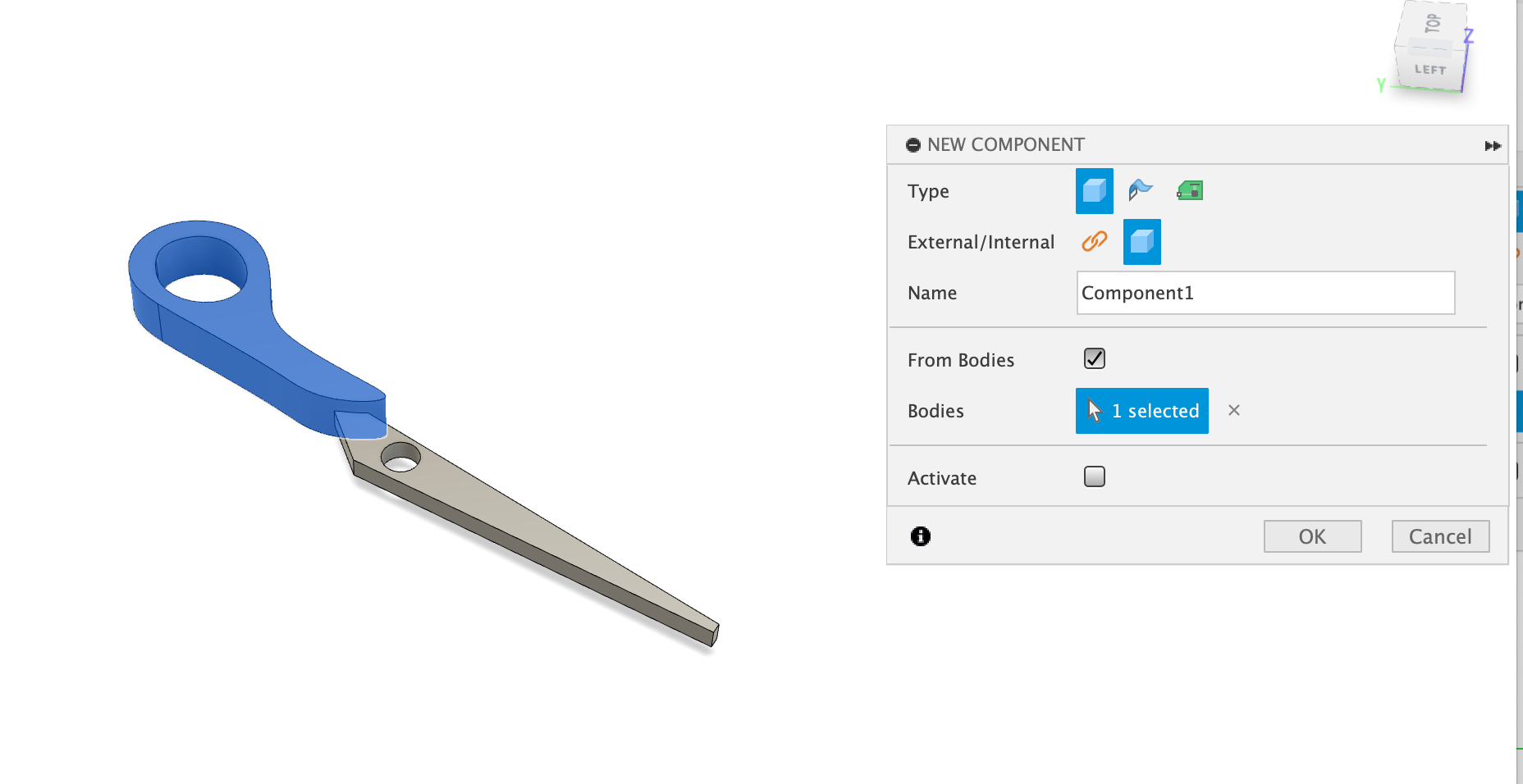

COMPONENT

podczas używania combine oraz ASSEMBLE - >

część większego systemu, ale stwarzamy dla niej odrębne środowisko z własnym orgin itd

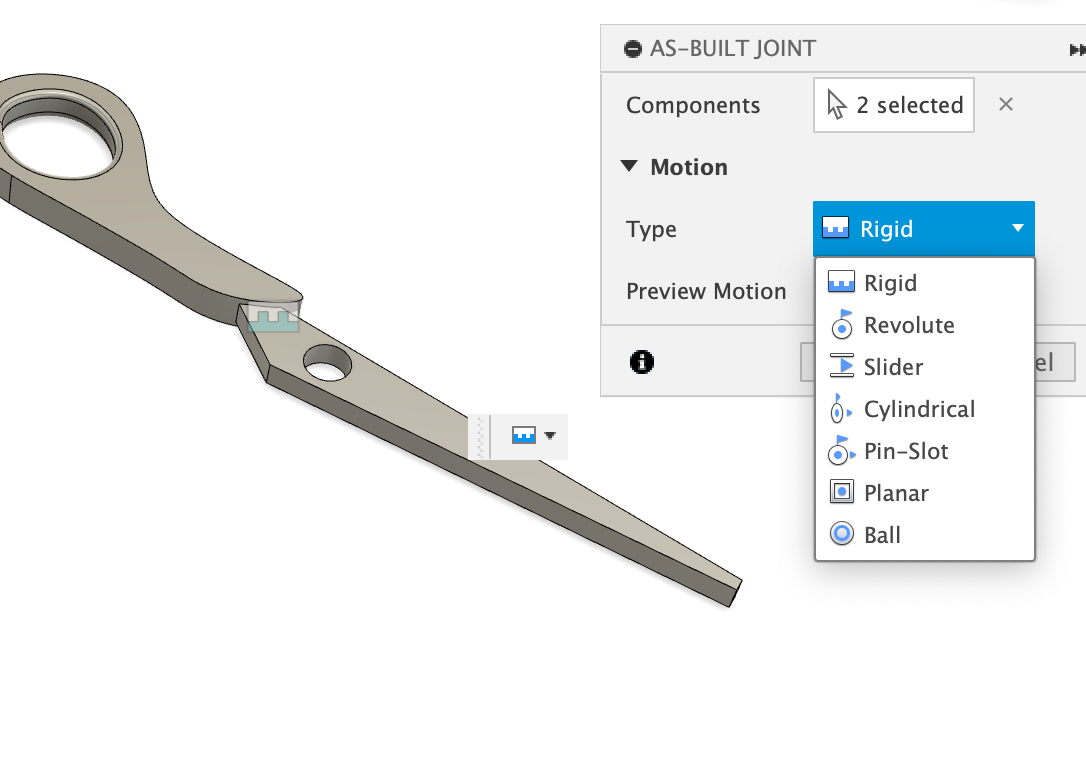

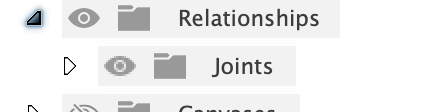

AS BUILT JOINT - wprawienie części projektu w ruch

tworzy się nowa gałąź

• revolute - cos co się obraca
• slider - przesuwanie, suwak, jedna oś, w drukarce 3d
• planar - szlifowanie drewna, drewno pocierasz o papier ścierny
• ball - rożne osie, np. zabawki typu smok itp.

Na ekranie

= ustawienia, refrakcja, spr temperaturę

Refrakcja zeby zassał do tyłu i nie było efektu nitkowania

Wymiana dyszy

• obniżenie stołu do dołu - move najpierw home, dysza bliżej do nas
• - temperatura 250 stopni (żeby nic nie uszkodzić i jak jakiś filamentu zalega to może zastygnąć i sztywniec)
• Wycofujemy filament
• Nawijam na szpule
• Filamentu wkładam od dołu
• Nakładam pastę na dolny odcinek metalowy i dokręcam - ten gwałtownie spada i jest error
• Włączam i wyłączam jak jest error

dobre są płyty Betonowe pod drukarki 3d

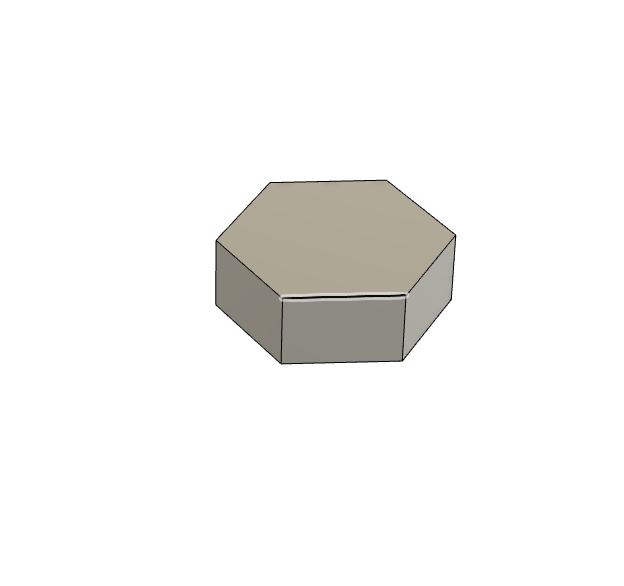

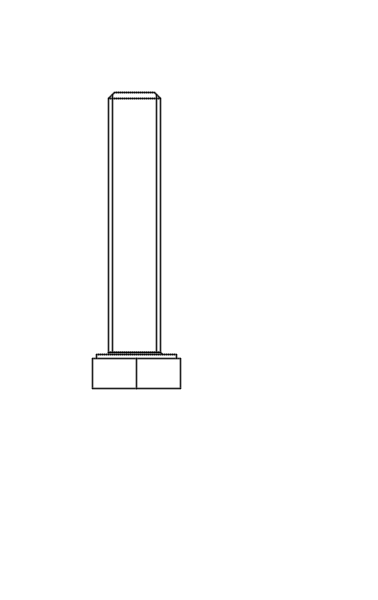

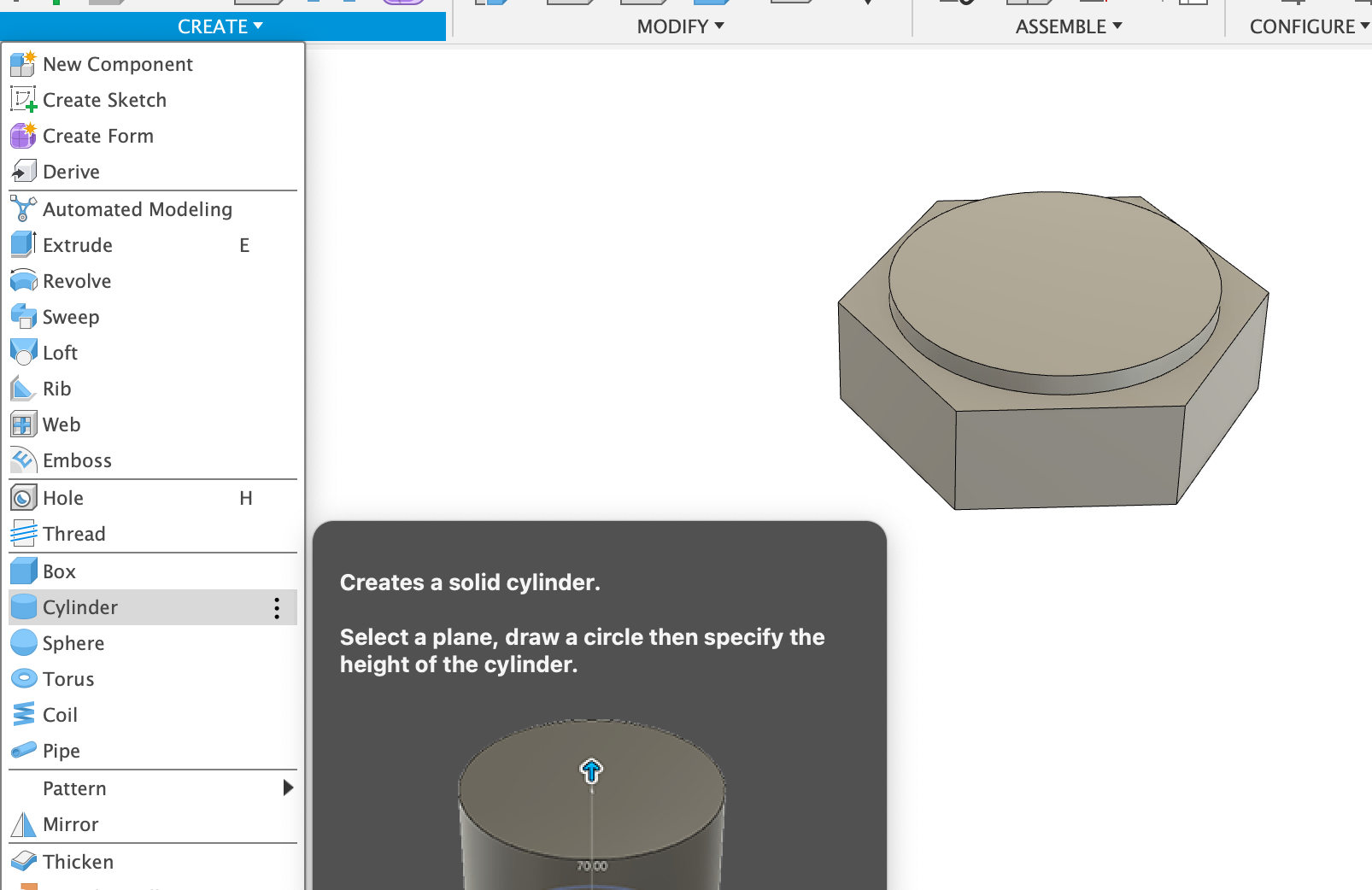

ŚRUBKA

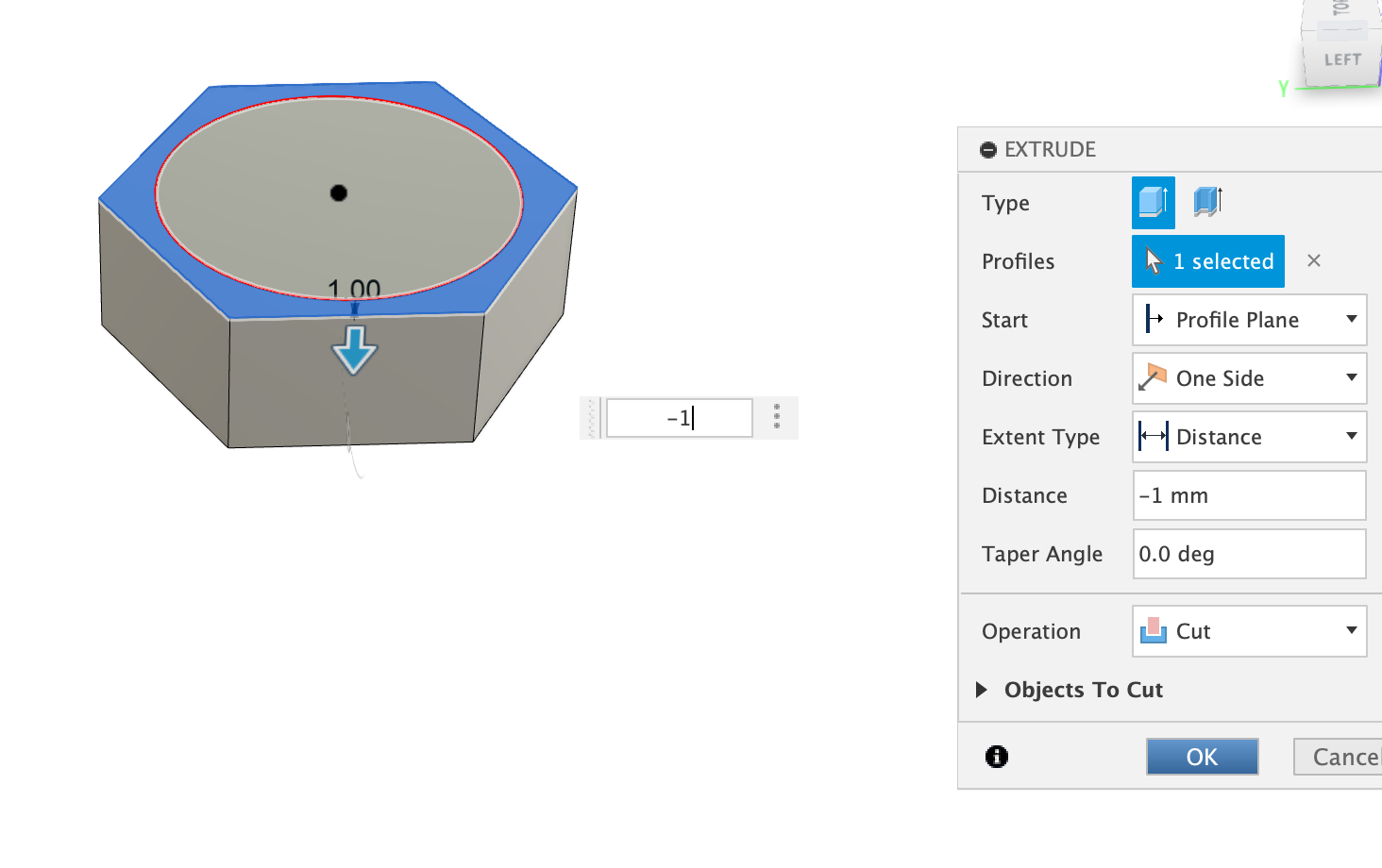

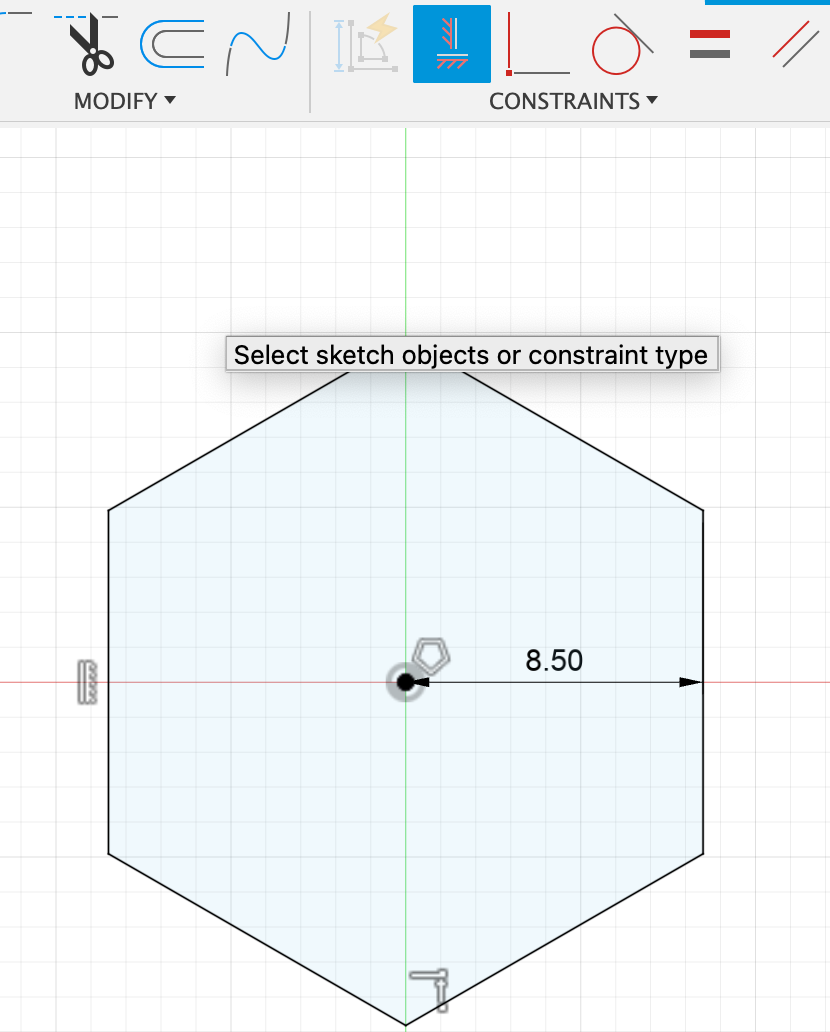

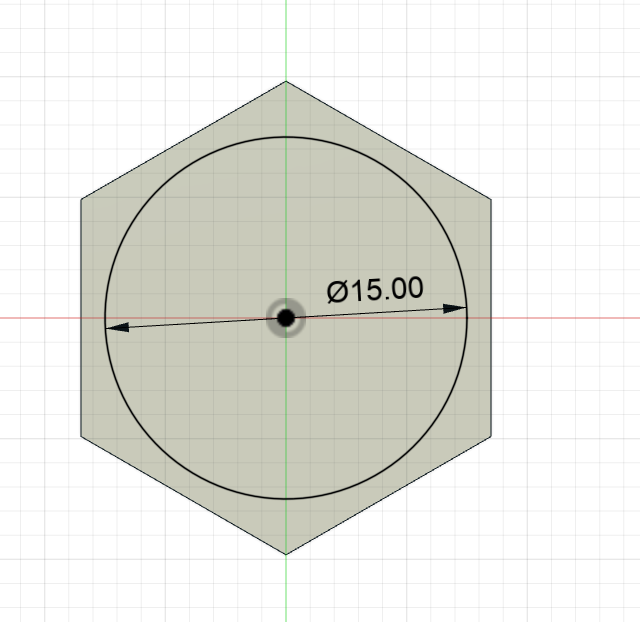

szkic poligon

jeśli coś ma spasować to dobra praktyka jest dawać fazie lub zaoblenie

chamfer może tez działać do wewnątrz

skok gwintu - im większy tym szybciej się wkręci, ale będzie mniej wytrzymała

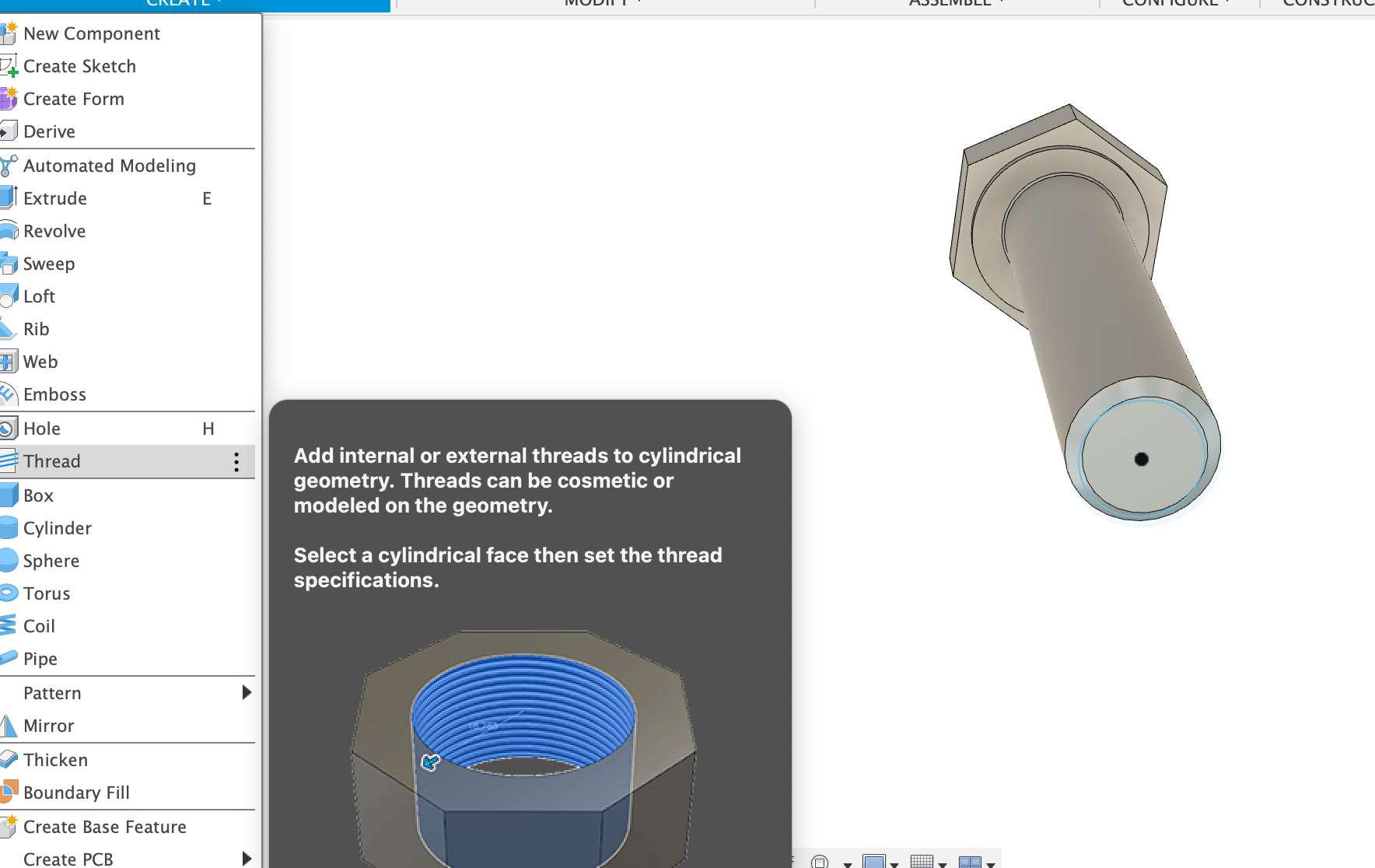

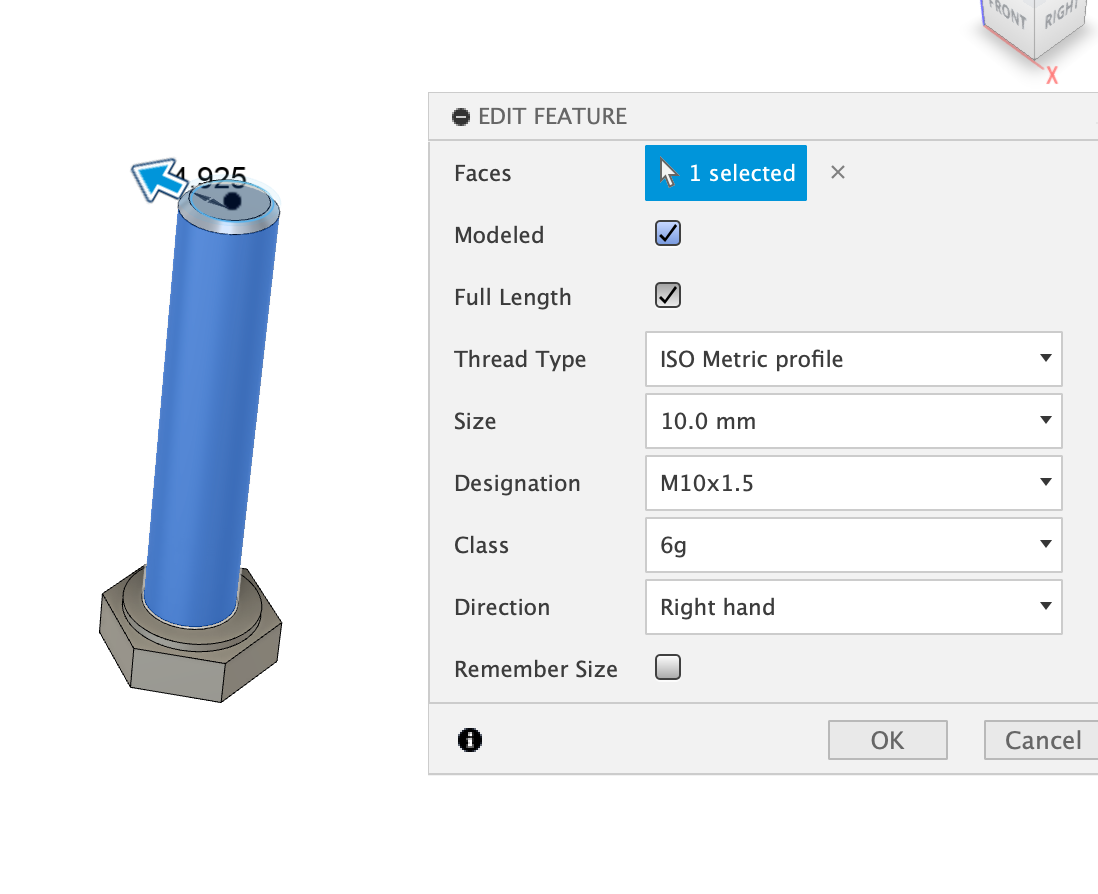

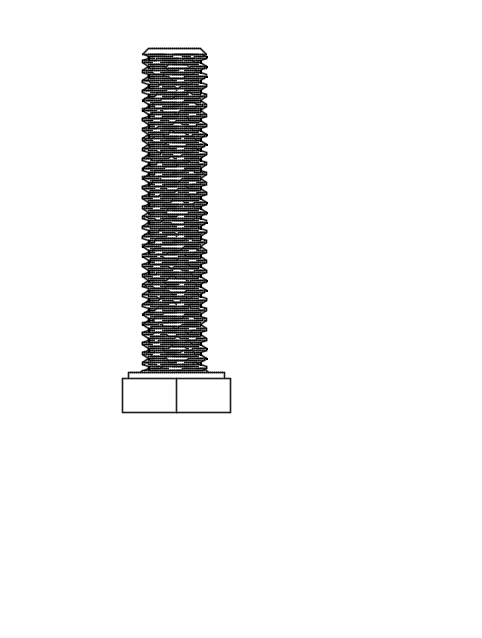

thread niewymodelowany i wymodelowany

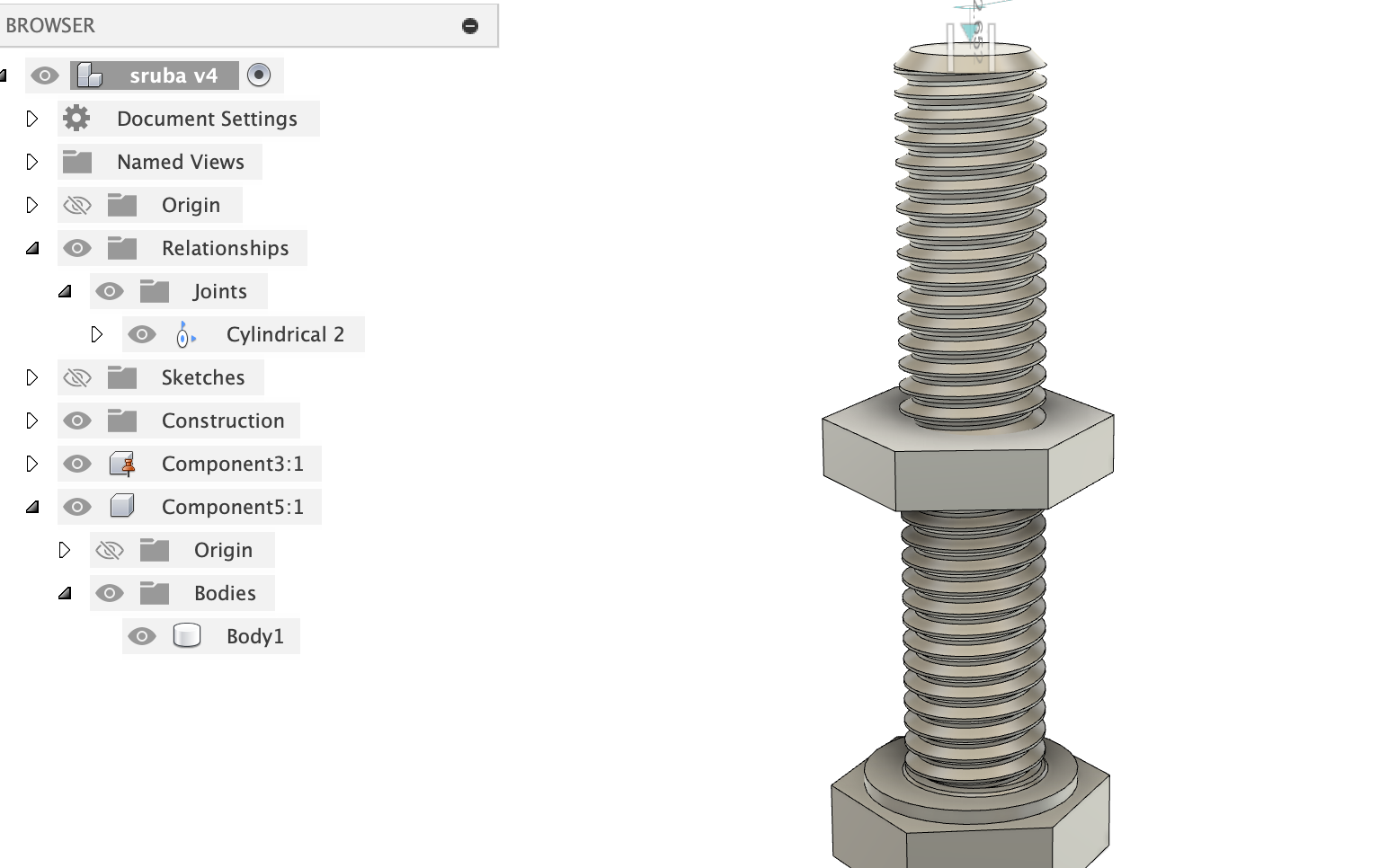

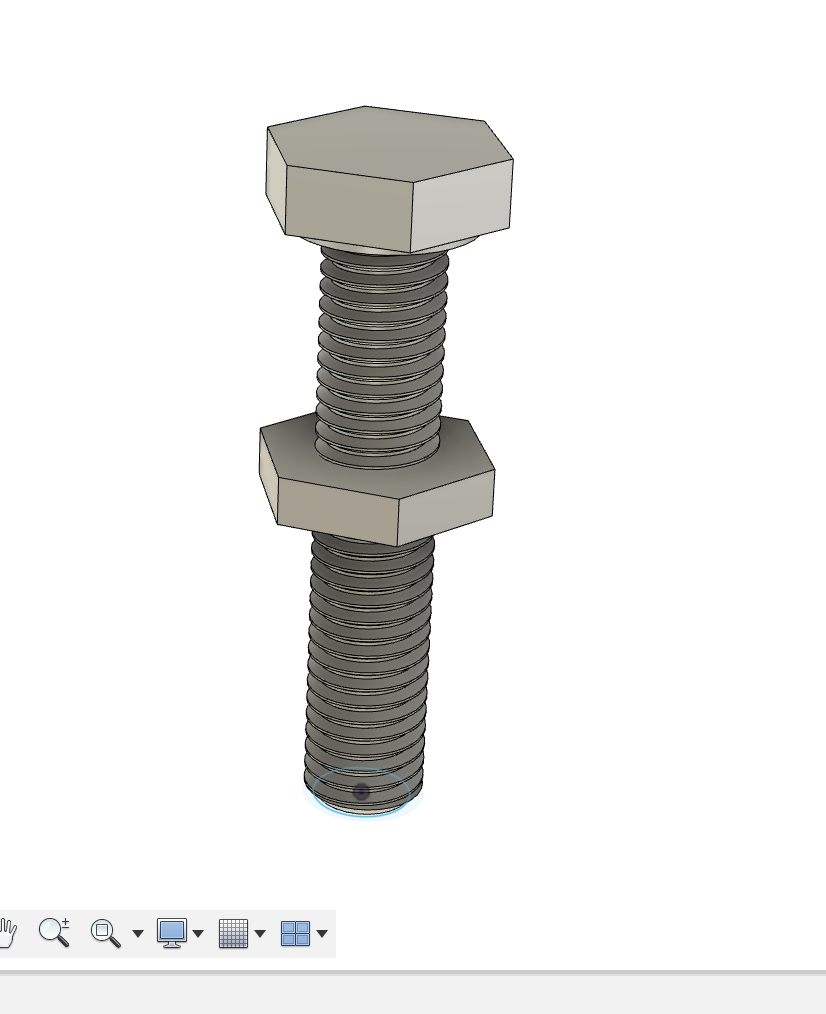

w połowie długości śruby zaprojektuj nakrętkę

MIDPLANE,

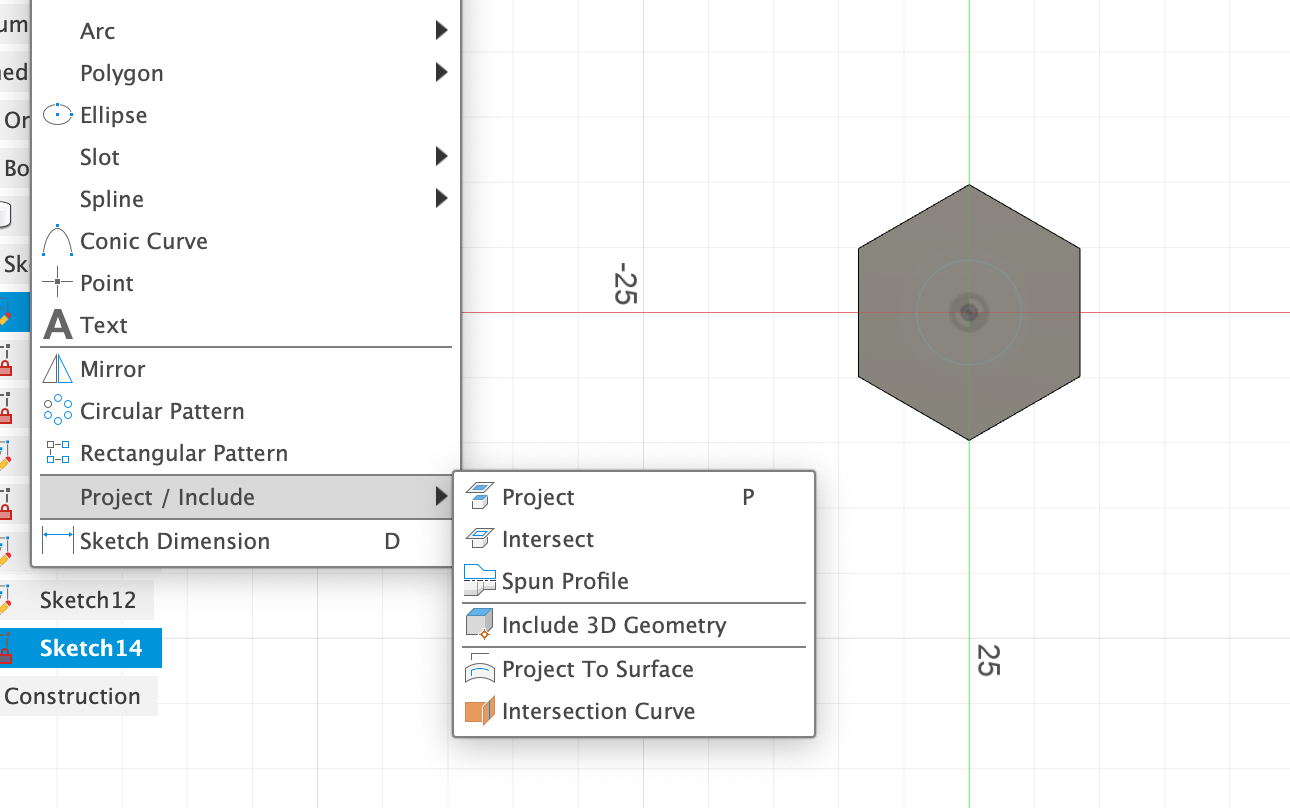

nie kopiujemy rzutujemy project - include project

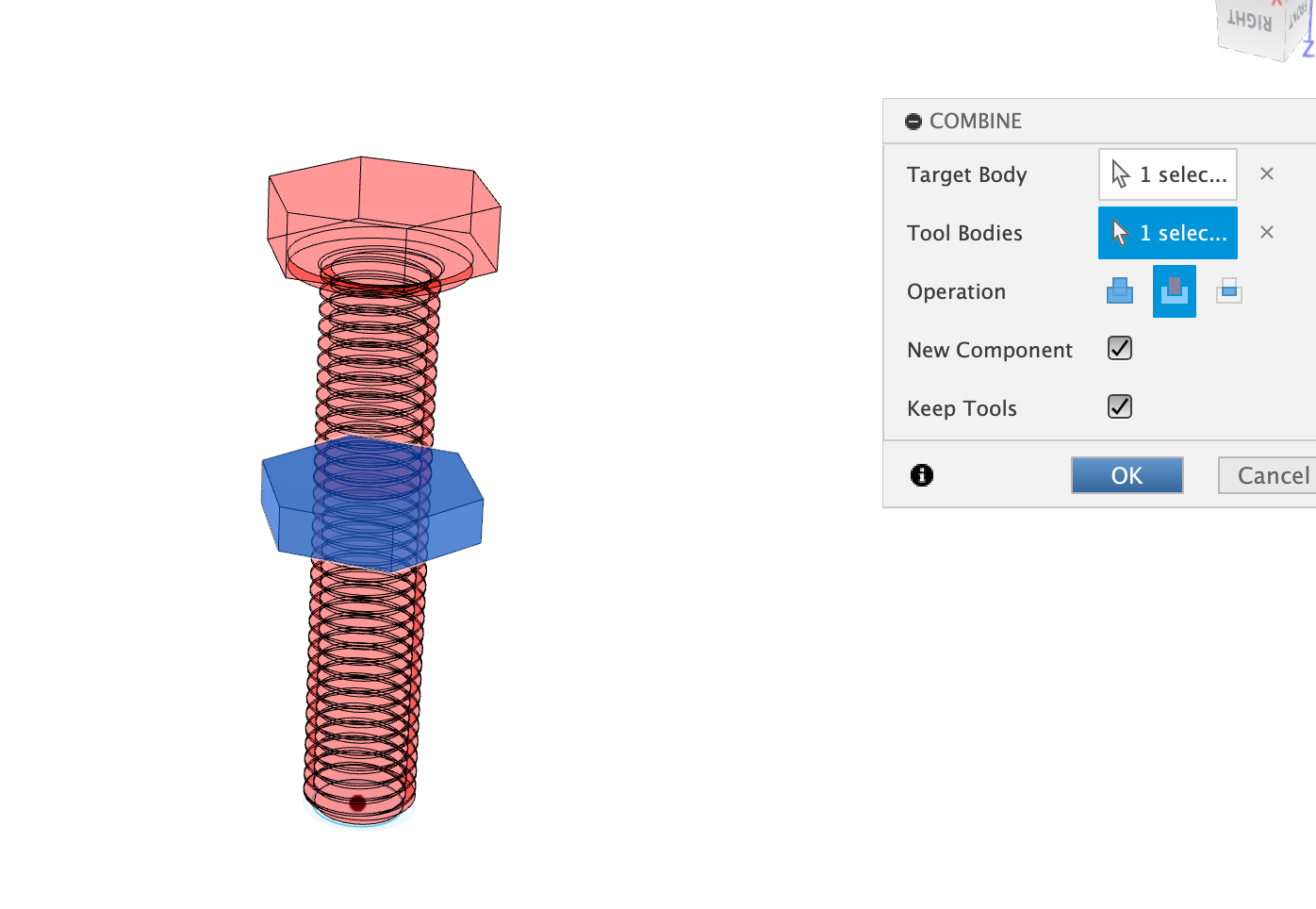

celem jest śruba a narzędziem nakrętka + keep tools

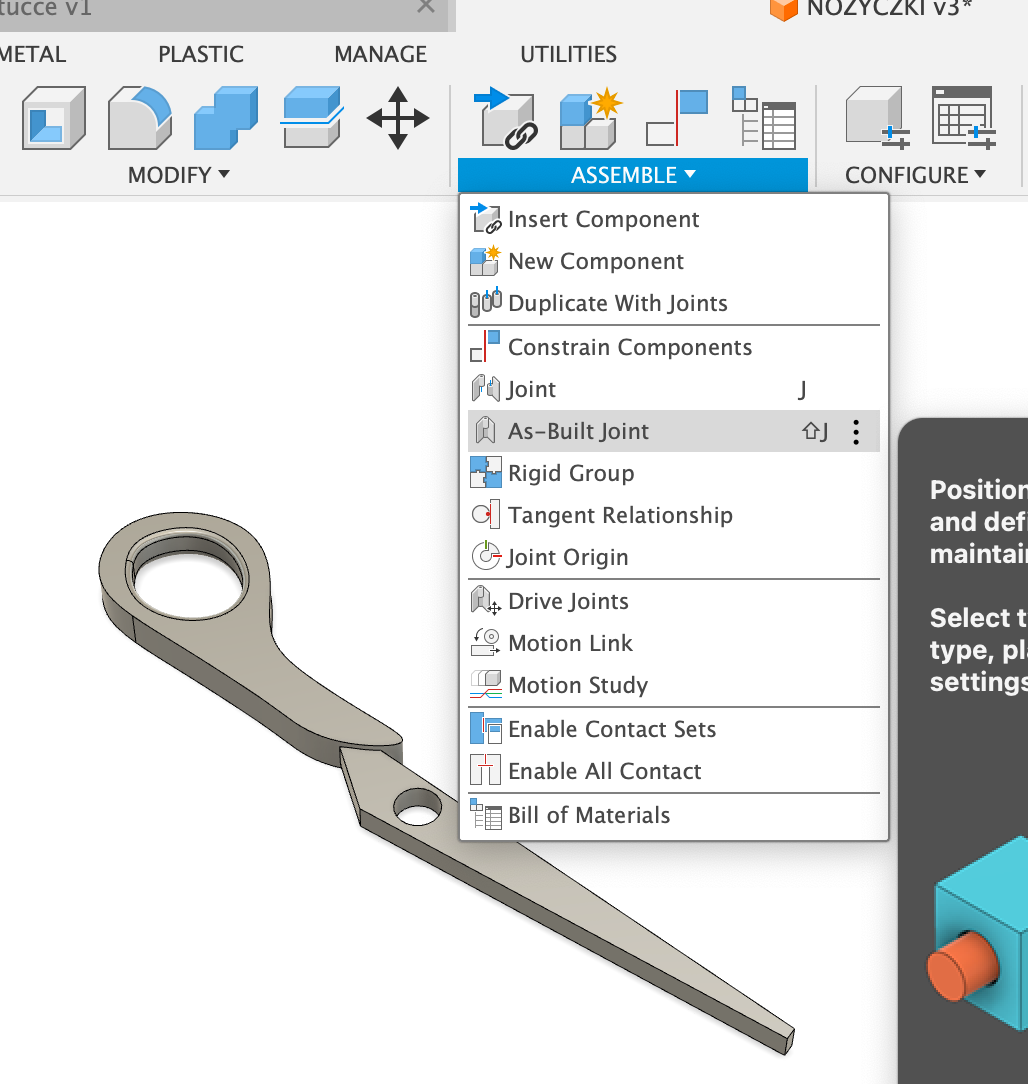

as built joint - tak jak zbudowano

manualne sterowanie PIN COMPONENT

4d - ruch w czasie

FILAMENTY

ABS - 250-260 stopni - temperatura uplastycznienia, rozpuszcza się w acetonie

sok abesowy - jak się rozpuści to powstaje taki klej

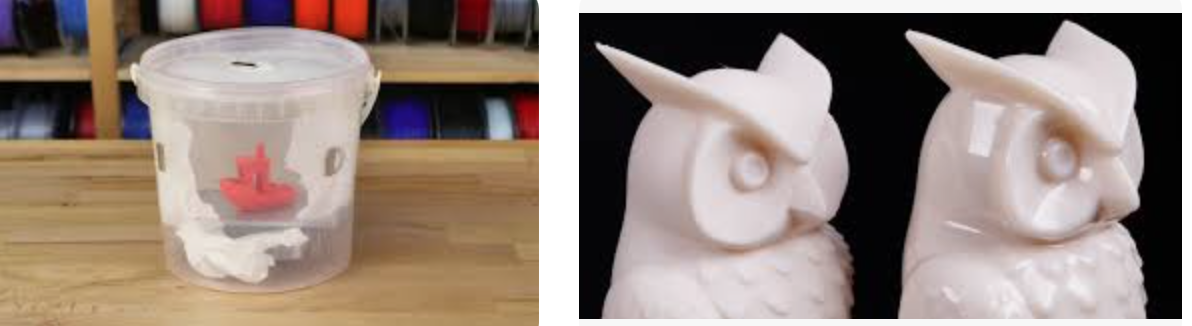

opar z acetonu pomaga tez wysadzić wydruk -> kąpiel acetonowa - efekt dużego wygładzenia, nie są widoczne warstwy

PLA - najpopularniejszy i najtańszy

PET

PET i PLA - podpory z pet, pet nie klei się z PLA więc podpory odchodzą same po wydruku (zgrzewarki do filamentu)

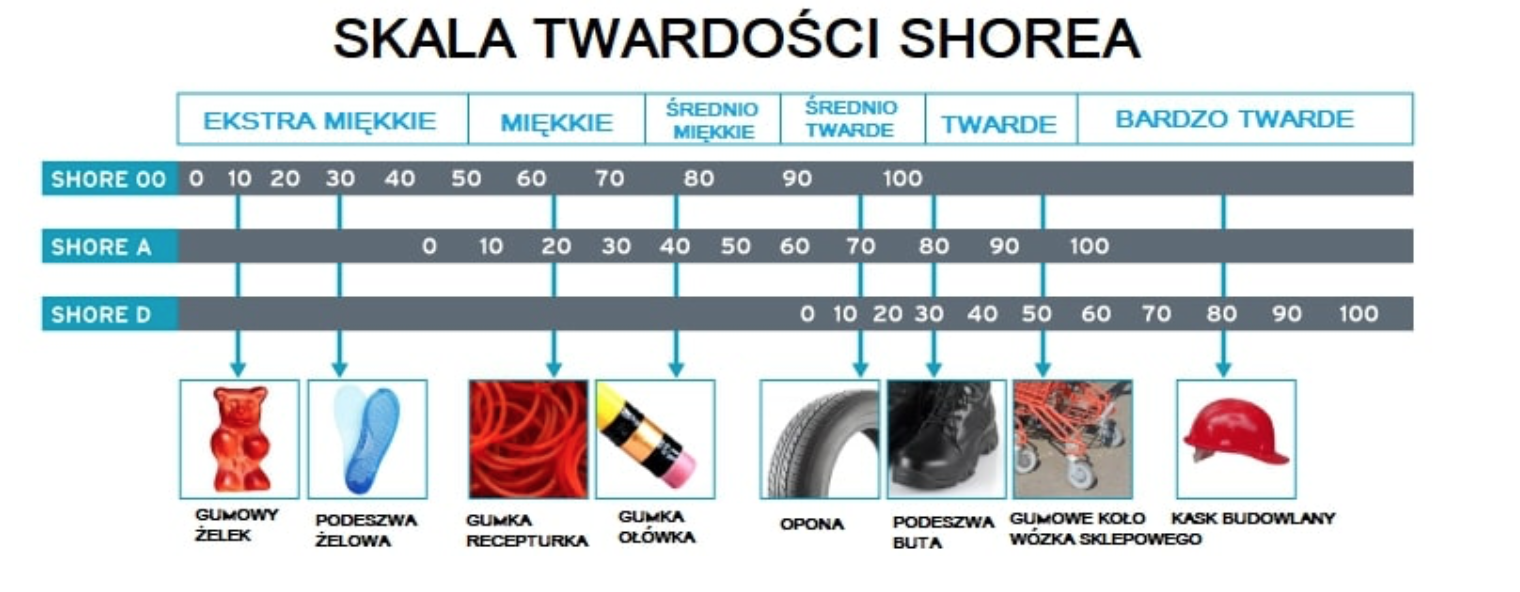

ELASTOMERY - tpu, oznakowanie d ..., nie są to łatwe materiały do druku - efekt jak guma

ŻYWICA - dobre do malowania akrylami, są twarde, ale kruche, bo są puste w środku

proszek PA

PLA +CS - włókno węglowe

izotropia - w każdą stronę ma te same właściwości

anizotropia w druku 3d - tam gdzie jest łączenie warstw czyli horyzontalnie jest mniej sztywny wydruk niż w pionie

ORCA - wazon całościowo wypełniony opcja OTHERS - vase mode

szew -przejcie z jednej warstwy na druga

Zortax jak apple zamknięte środowisko zamiast gcode maja zcode

gcode - plik tekstowy z informacjami dla drukarki

polyget - skraplanie polimerów

TPU - jest elastyczny

HIPS- rozpuszcza się w kwasku cytrynowym - limonenie

DO FDM MOŻNA DODAWAĆ RÓŻNE DOMIESZKI - np. drewno, albo z tworzyw które maja wyższa temperaturę, stal, aluminium, mosiądz

Skirt. drukowane wokół modelu obrysy, mające na celu wytłoczenie z głowicy i dyszy resztek filamentu pozostałych po poprzednim wydruku

PLA - Materiałem biodegradowalnym wykorzystywanym w technologii wytłaczania tworzyw termplastycznych

Skirt jest to mała obwódka wokół przyszłego wydruku

drukowanie materiałami elastycznymi można w fdf, fff, sla, msla, polyjet

Który element głowicy odpowiada za ruch materiału w technologii FDM/FFF - ekstruder

kohezja - w filamencie, adhezja - filament i stół

próg zwisu - od jakiego kata zaczynają się supporty

PLA - średnia temperatura to 200/215 stopni

Materiały PVA oraz BVOH (i podobne) - Używane są jako materiał podporowy do druku w technologii FDM

rep rap - wydrukowane drukarki

seam - szew - miejsce kończenia a zarazem rozpoczynania się kolejnej warstwy

prusament, makeronline, maker world, thingiverse, thangs

yeggi

fridiprintmake

cults 3d
