Praca domowa (kombinerki)

Dzisiejsze ćwiczenie polegało na zrobieniu kombinerek w programie fusion.

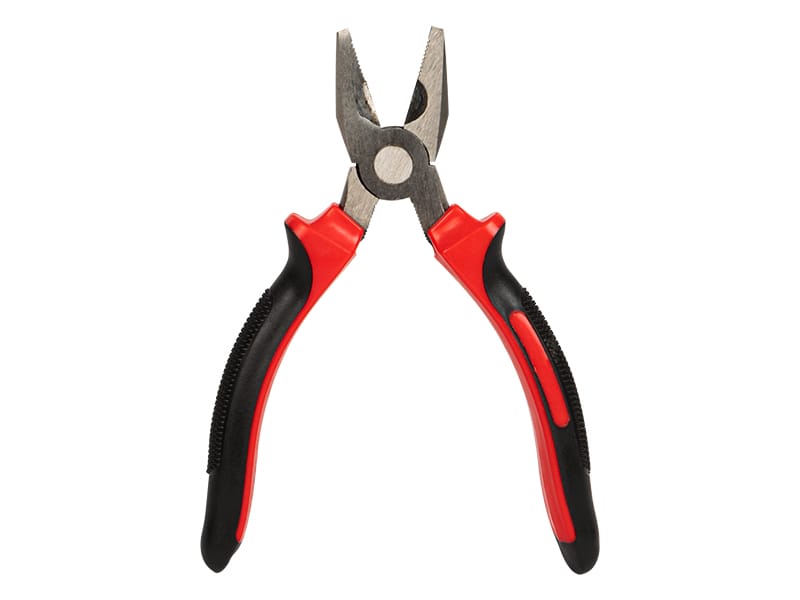

Pierwsze co zrobiłam to znalazłam dobre zdjęcie kombinerek (najlepiej znaleźć zdjęcie z lotu ptaka, czyli zrobione z góry przedmiotu).

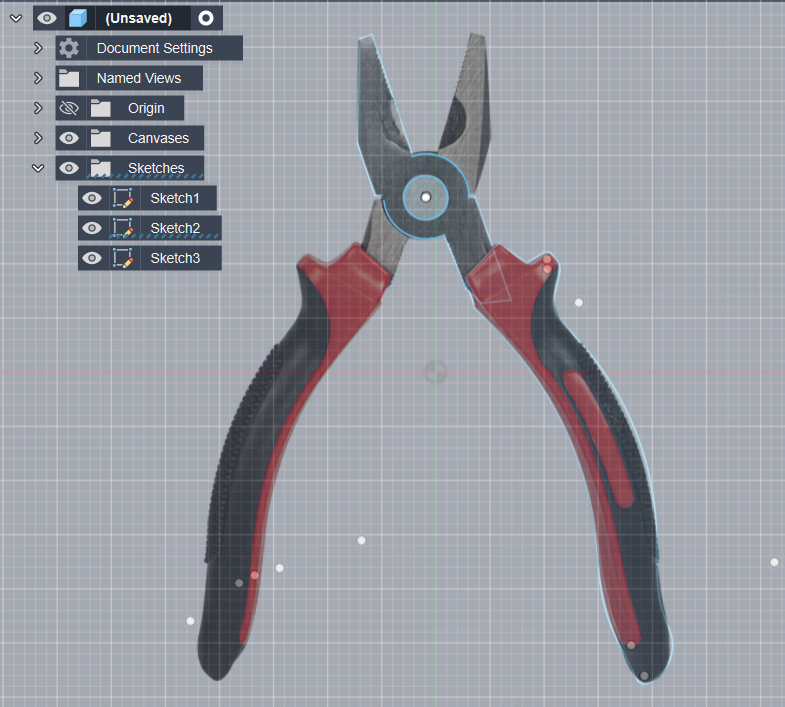

Po czym użyć narzędzia z grupy insert nazywającego się canvas, by umieścić znalezione zdjęcie na płaszczyźnie. Te kombinerki składają się z 3 części: rączki, śrubki i szczypiec kombinerek. Więc trzeba zrobić 3 inne sketch'e.

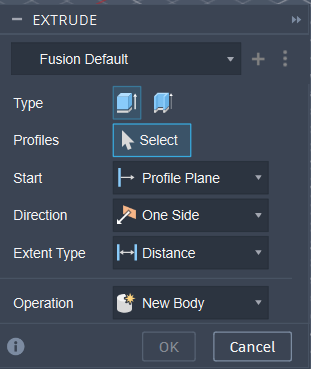

Następnie każdy obrys zamieniamy w bryłę poprzez narzędzie extrude, pamiętając o tym by wybrać opcje "new body".

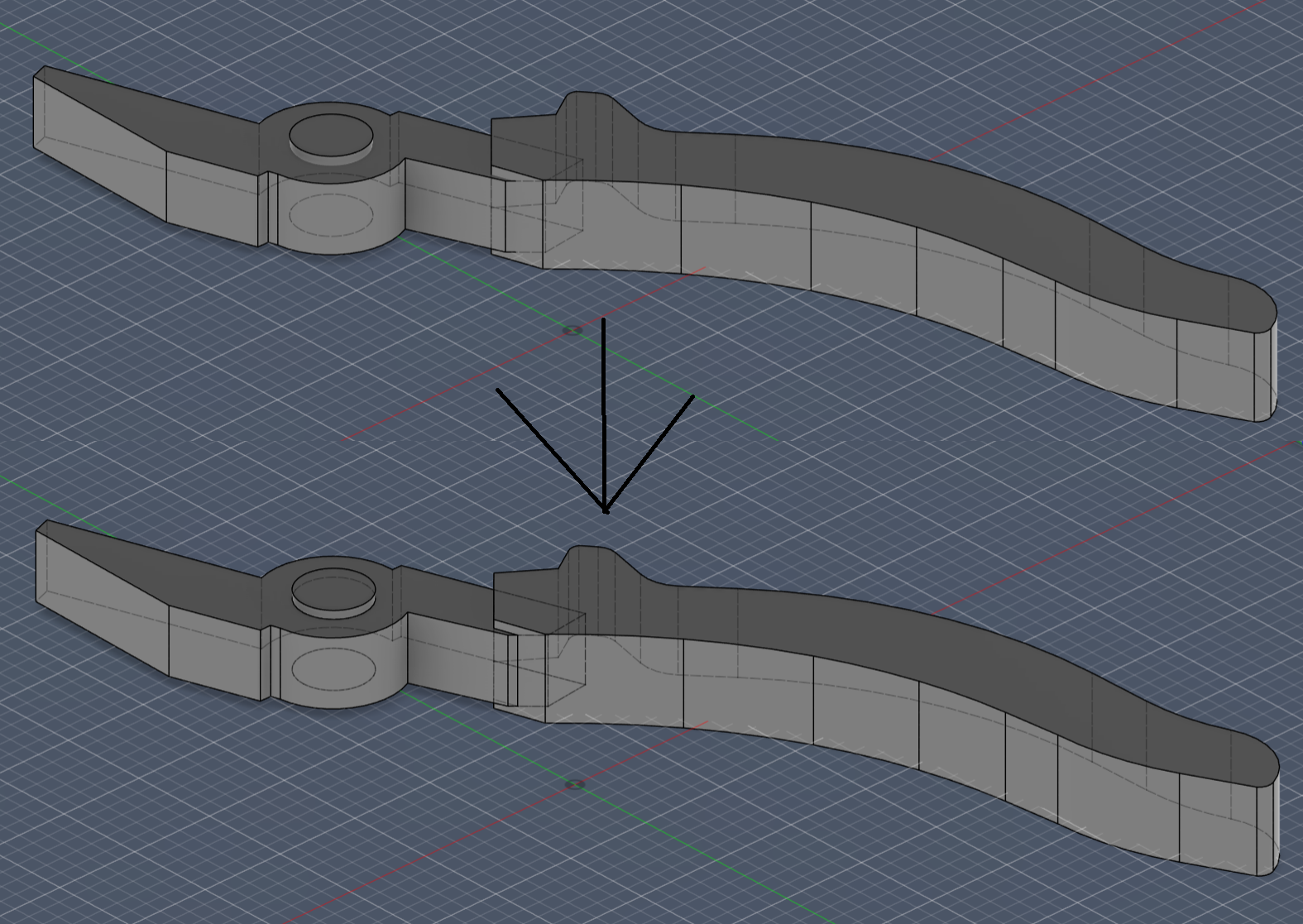

Jednak na razie wygląda to trochę dziwnie. Więc zmieniłam pozycje samej rączki (którą zrobiłam wyższą) i wycinam w nim dziurę na szczypce kombinerek, używając ich szkicu i narzędzia extrude. Tak samo robię dziurę na śrubę.

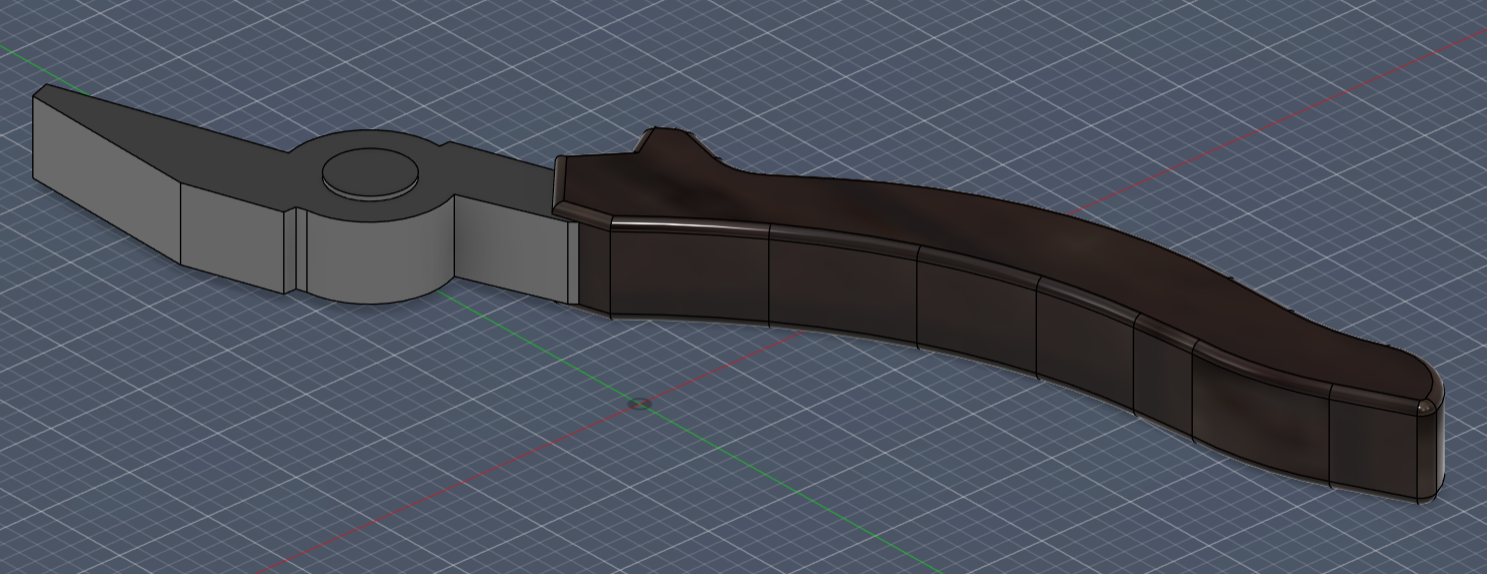

Jednak na razie mam połowę kombinerek. Więc zaokrąglam rączkę za pomocą narzędzia filet. Przy okazji zmieniłam wygląd brył poprzez narzędzia "appearence" znajdującej się w grupie Modify.

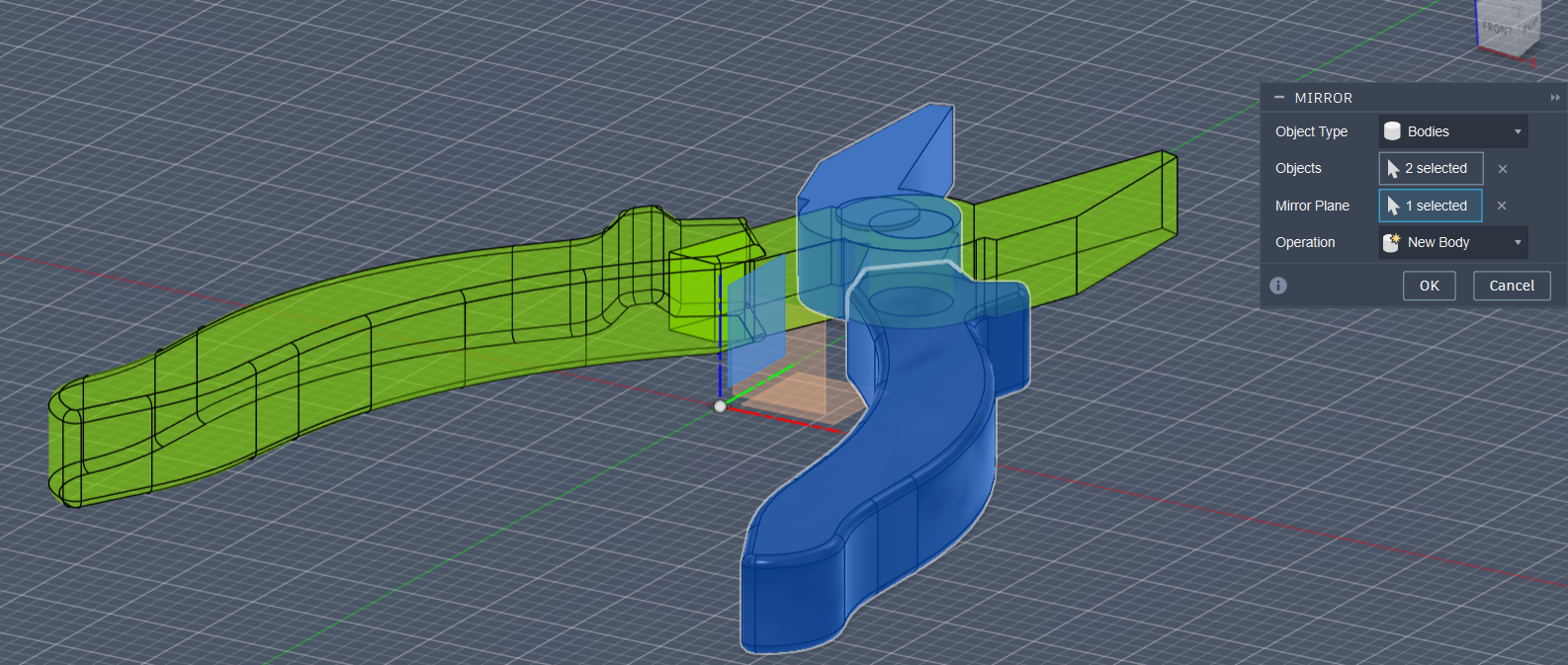

Teraz za pomocą narzędzia mirror w grupie create tworze kolejne dwie bryły wyglądające jak te już istniejące tylko obrócone.

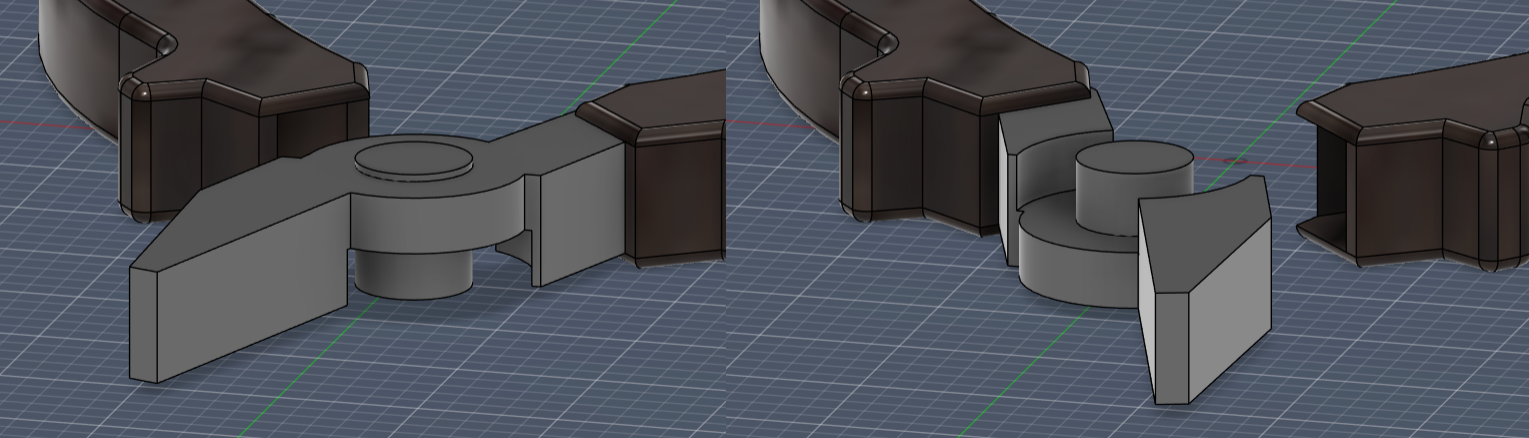

Układam skopiowaną część tak by pasowała to już tych istniejących. Kombinerki zwykle mają cieńsza tą część wokół śrubki więc rysuje szkic na jednej z szczypiec i rysuje kółko by za pomocą extrud'a wyciąć w obu częściach do połowy tą część.

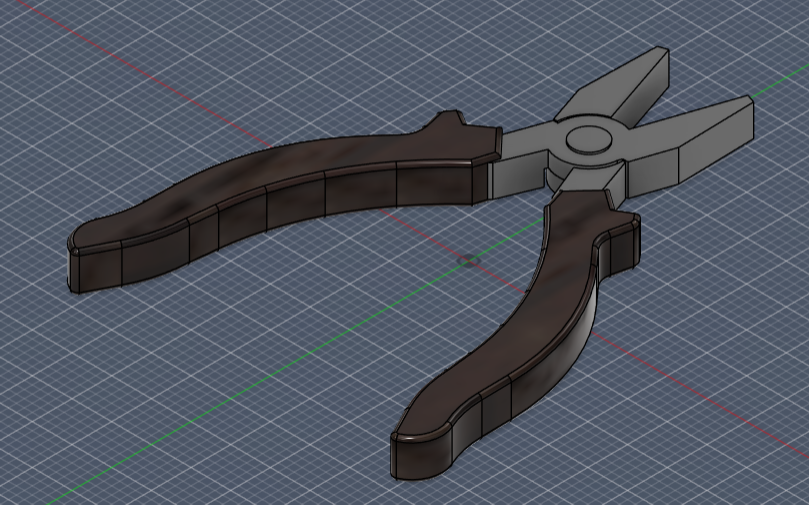

I tak zrobiłam model kombinerek w programie fusion!
