Rysunek techniczny

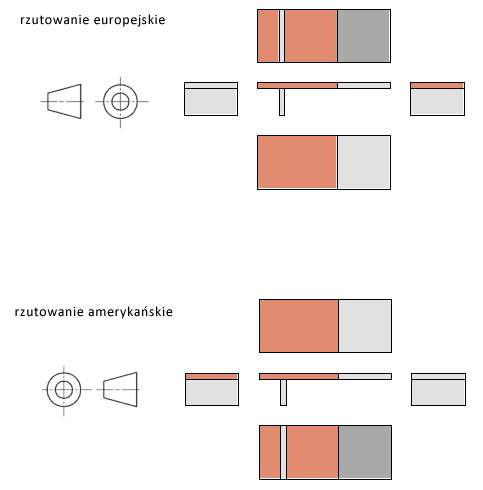

Rzutowanie amerykanskie i europejskie

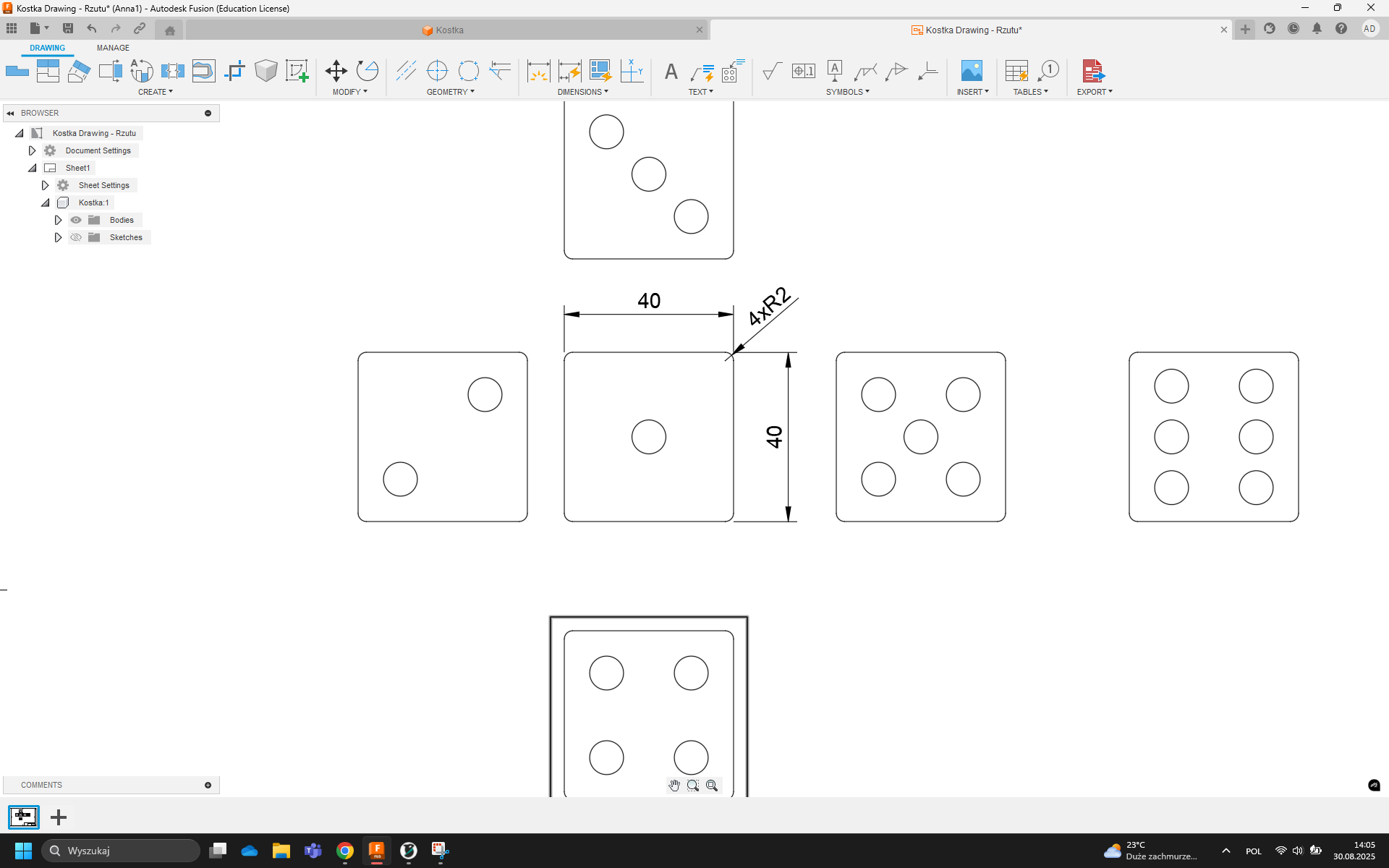

Wymiarowanie łańcuchowe i bazowe

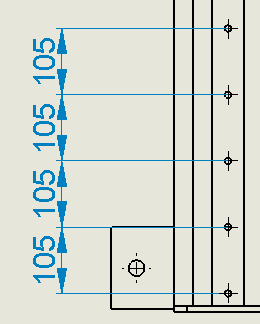

Nie wymiarujemy jak osi :CCC
ZŁO
Nie zamykamy łańcucha wymiarowego

LINIE WYMIAROWE NIE MOGĄ SIĘ PRZECINAĆ!!!

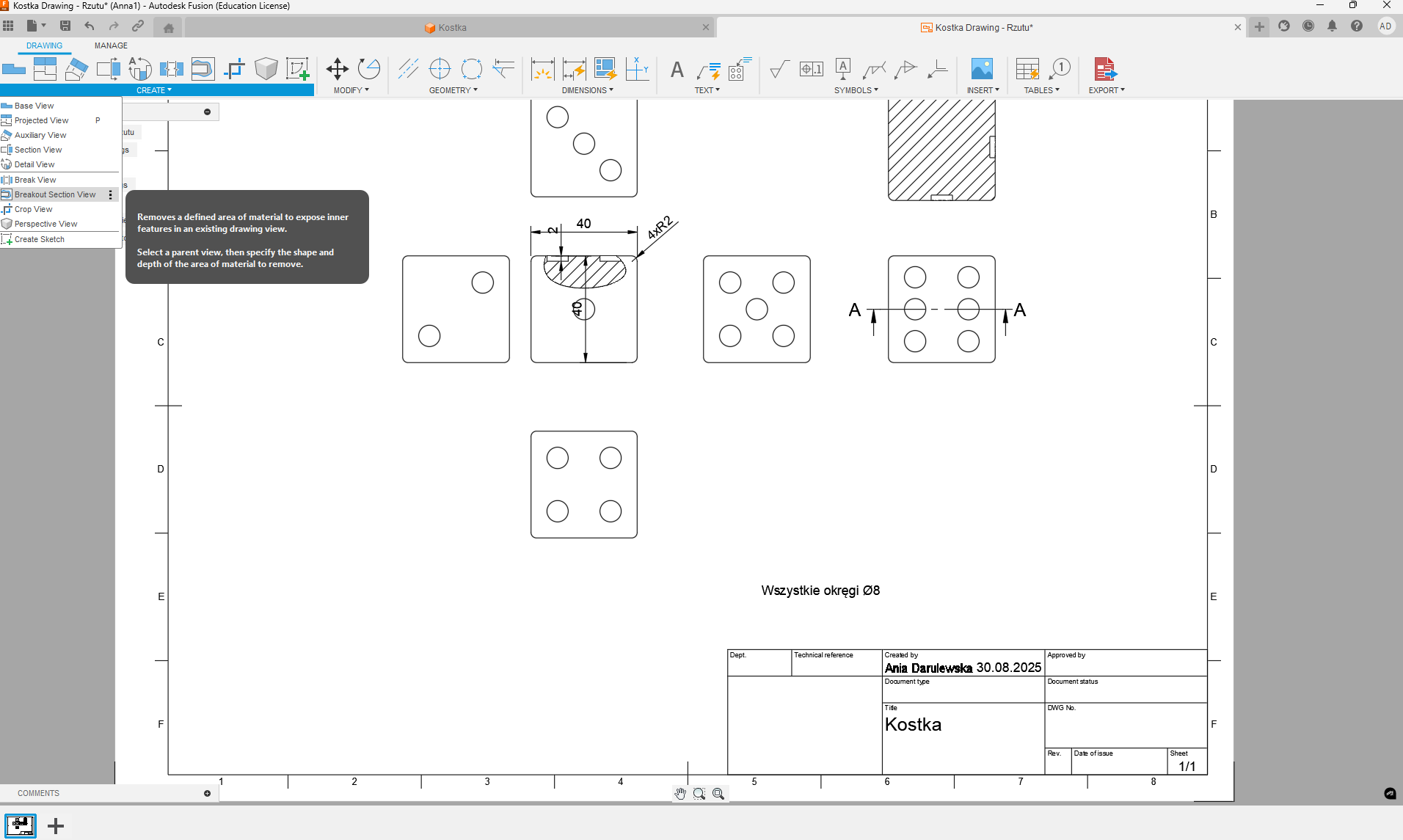

PRZEKROJE KŁADY I WYRWANIA

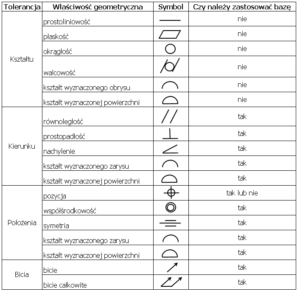

TOLERANCJA

np 50 +/- 1

Tolerancja symetryczna albo asymetryczna

LINK: https://www.scribd.com/doc/251666305/Rysunek-Techniczny-t-Dobrza%C5%84ski
