Szkicowanie w programie Fusion 31.07 - kostka do gry
Projektowanie kostki do gry
Krok 1: zaprojektowanie sześciennej figury
- Utworzenie szkicu
- Stworzenie kwadratu
- Zapisanie szkicu

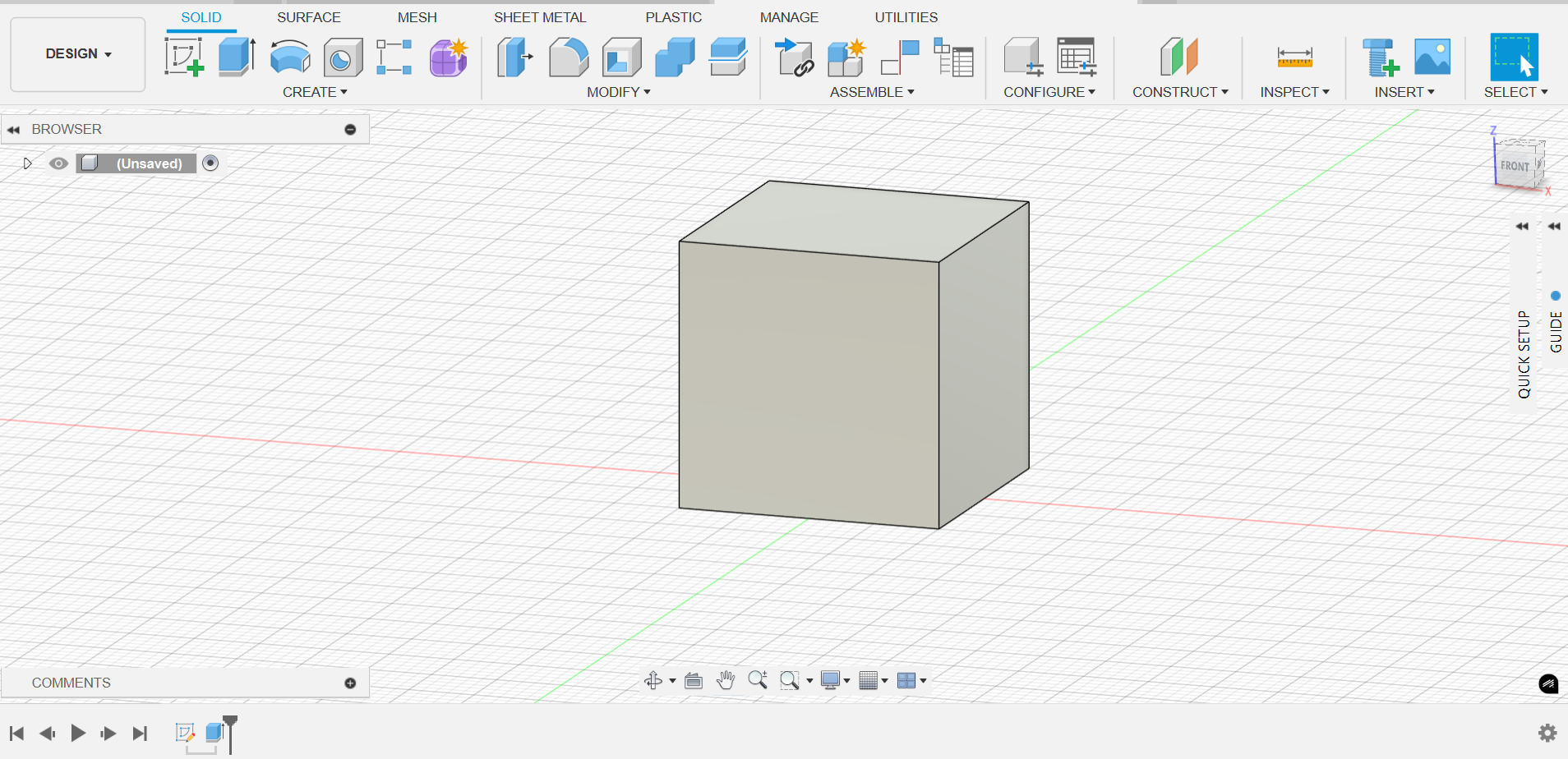

- Dodanie wysokości -> extrude
- (wszystkie boki o tych samych wymiarach)
Ilość płaszczyzn w szkicu
- Zależy od ilości ścianek figury
Tworzenie oczka:
- wybór linii

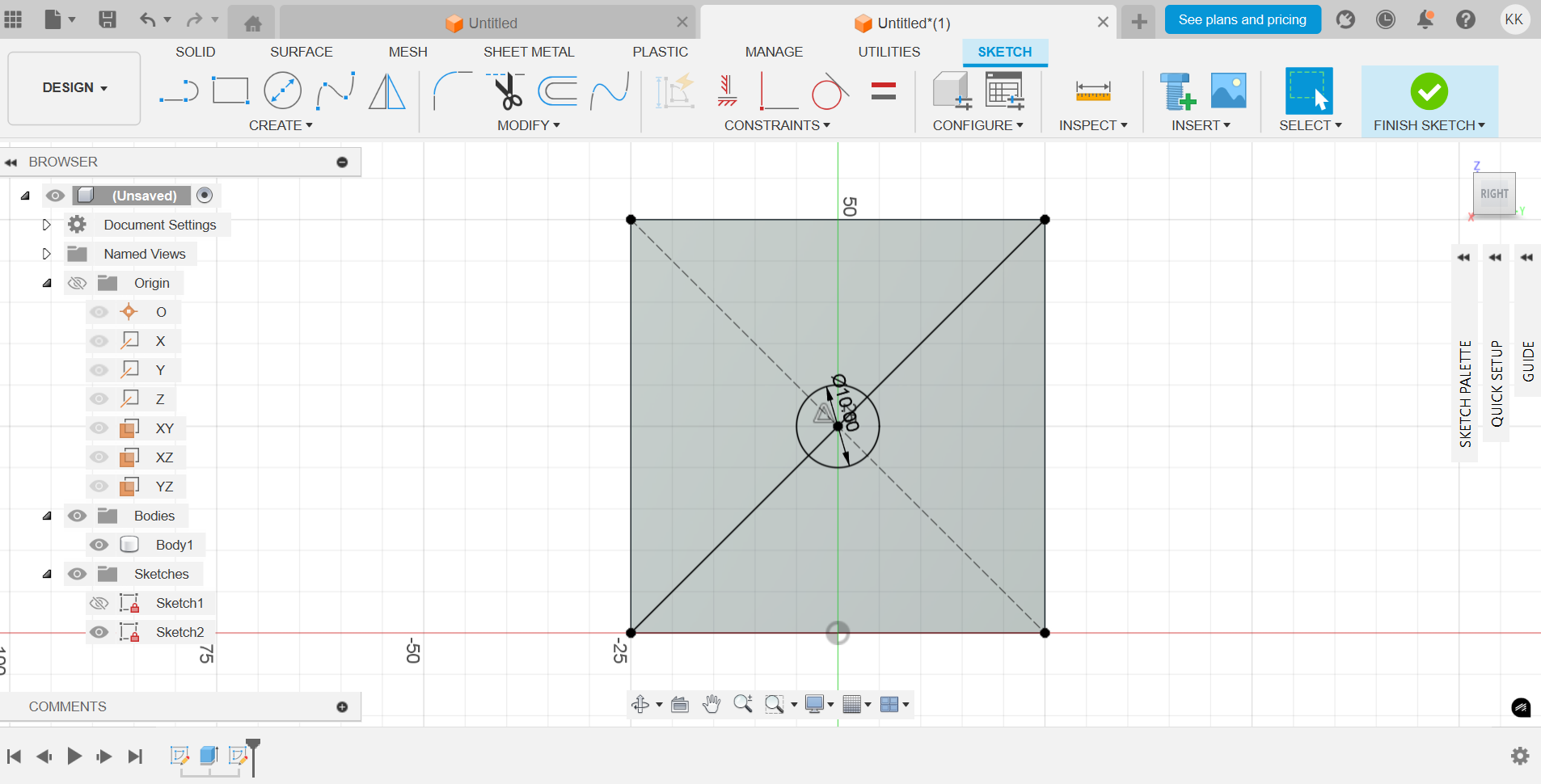

- Wykonanie przekątnych na ściance
- Zaznaczenie obu przekątnych
- Znalezienie funkcji normal construction
- Wykonanie okręgu
- Zapisanie szkicu

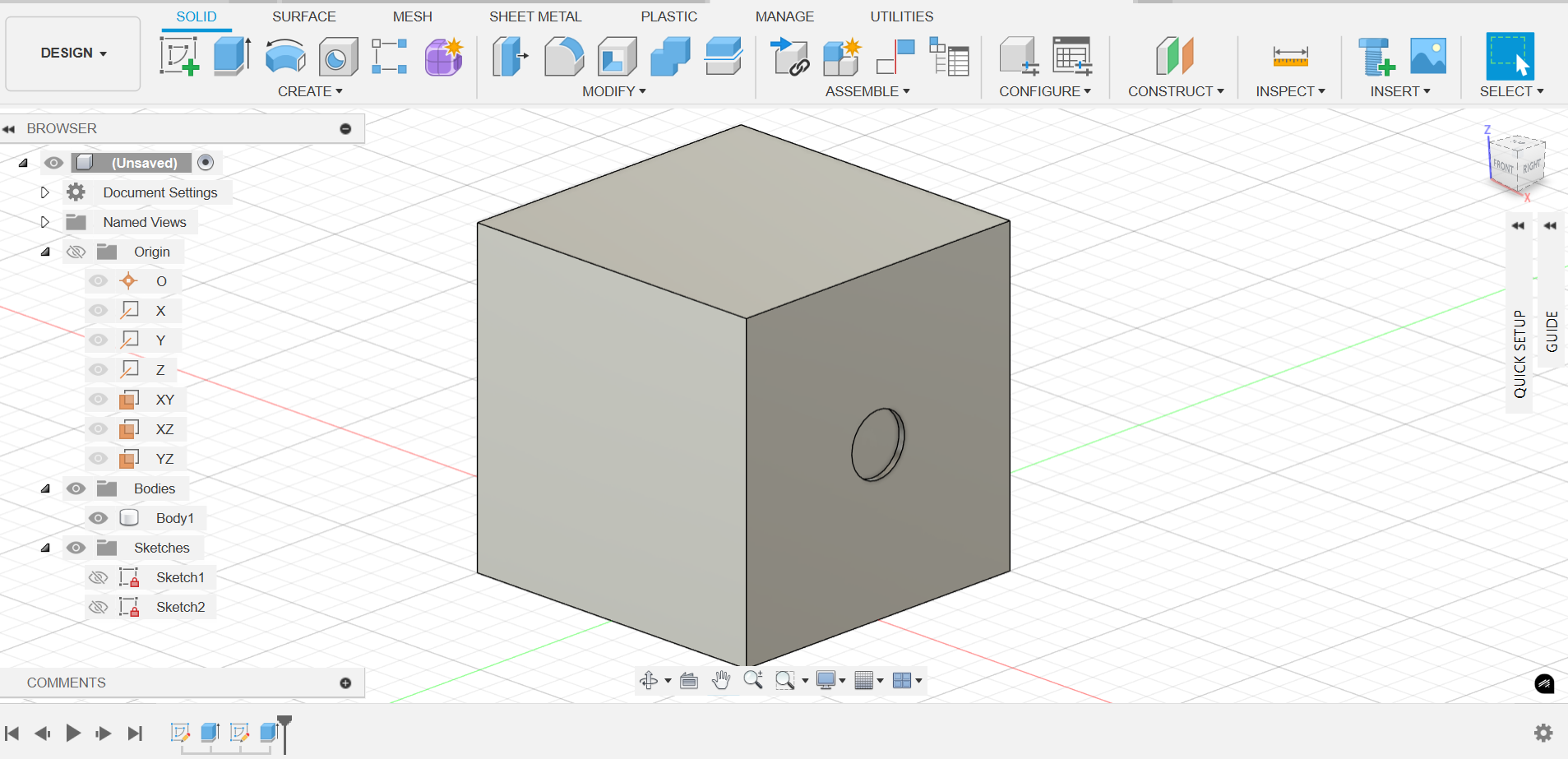

"Wciśnięcie'' oczka w kostkę:
- użycie funkcji extrude
- ustawienie wymiaru na minusie (przykładowo -1)
Tworzenie kolejnych oczek:
- Na przeciwległej ścianie - 6 oczek
Walka z wymiarami aka ustalanie jak nie doprowadzić do over-constrained construction
- Tworzenie 3 oczek w jednej połowie ścianki
- Tworzenie pierwszego okręgu

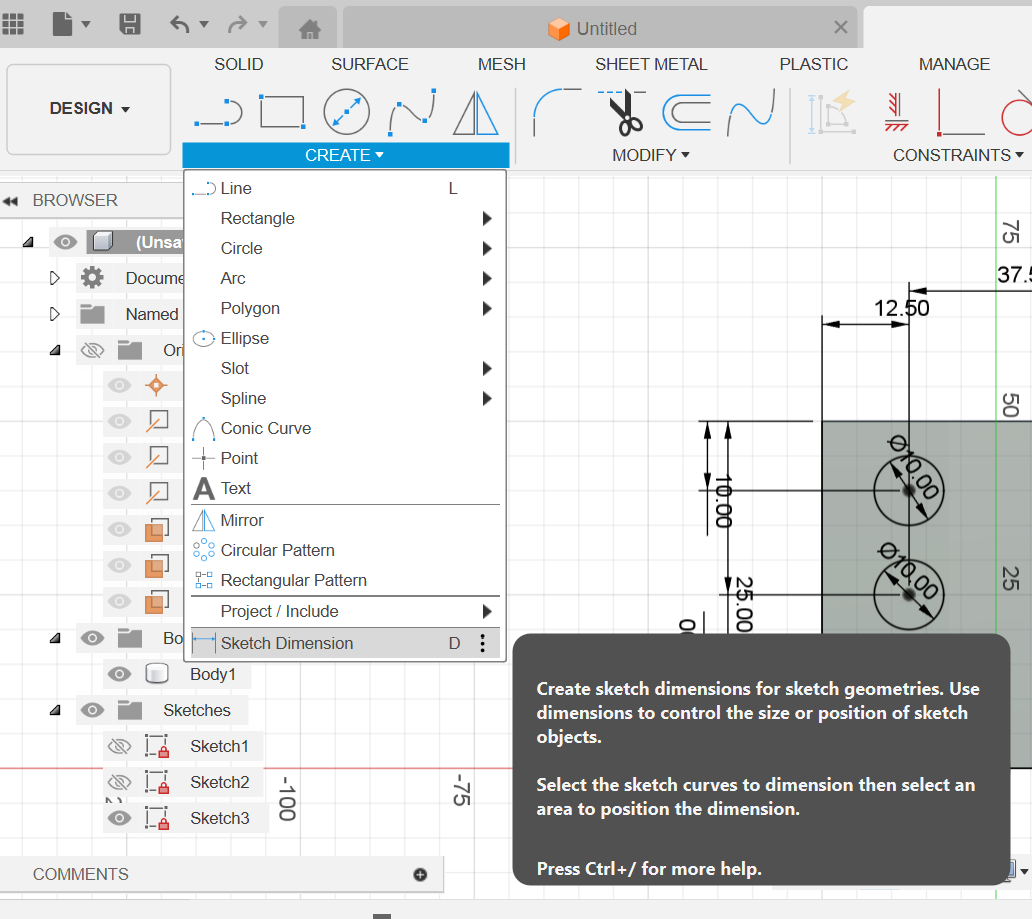

- Zaznaczenie opcji "sketch dimension"
- Wymiarowanie okręgów z użyciem linii pomocniczych
- powtórzenie tego samego działania 3 razy

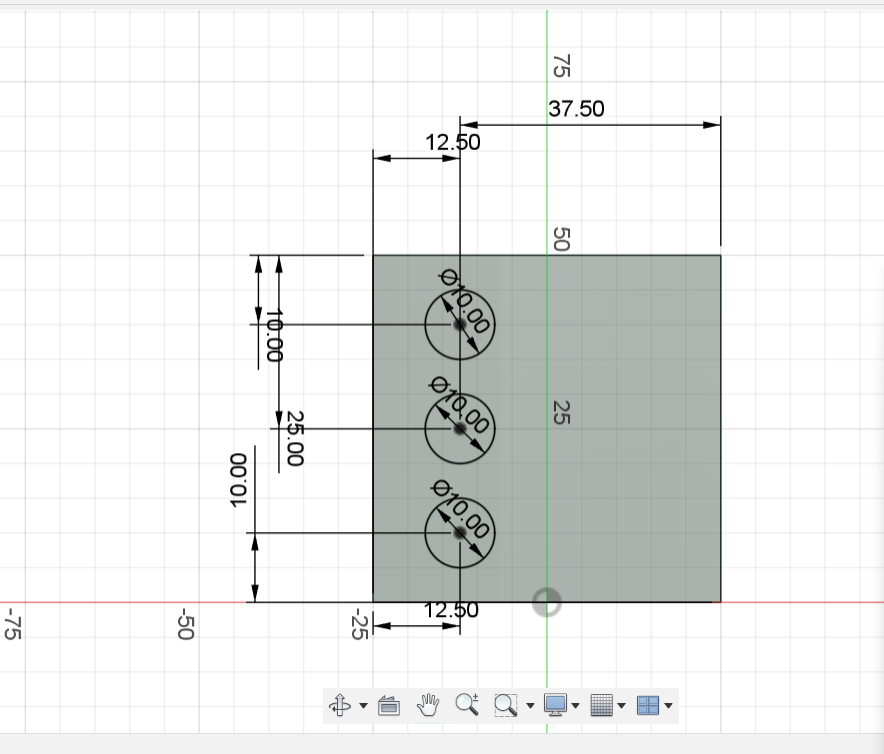

- efekt końcowy jednej połowy:
Tworzenie "lustra"
- Zaznaczenie środka linii

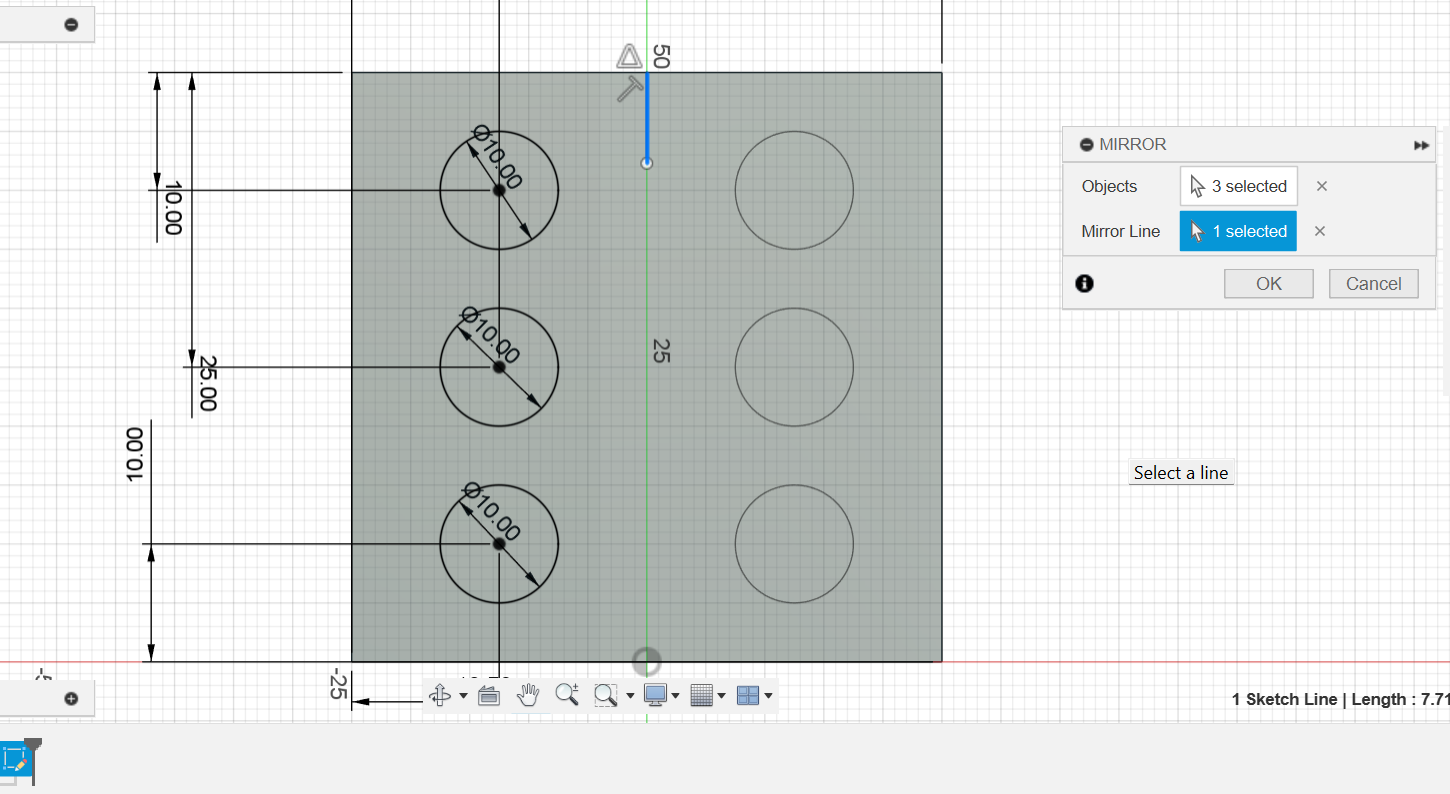

- Wybór opcji "mirror"

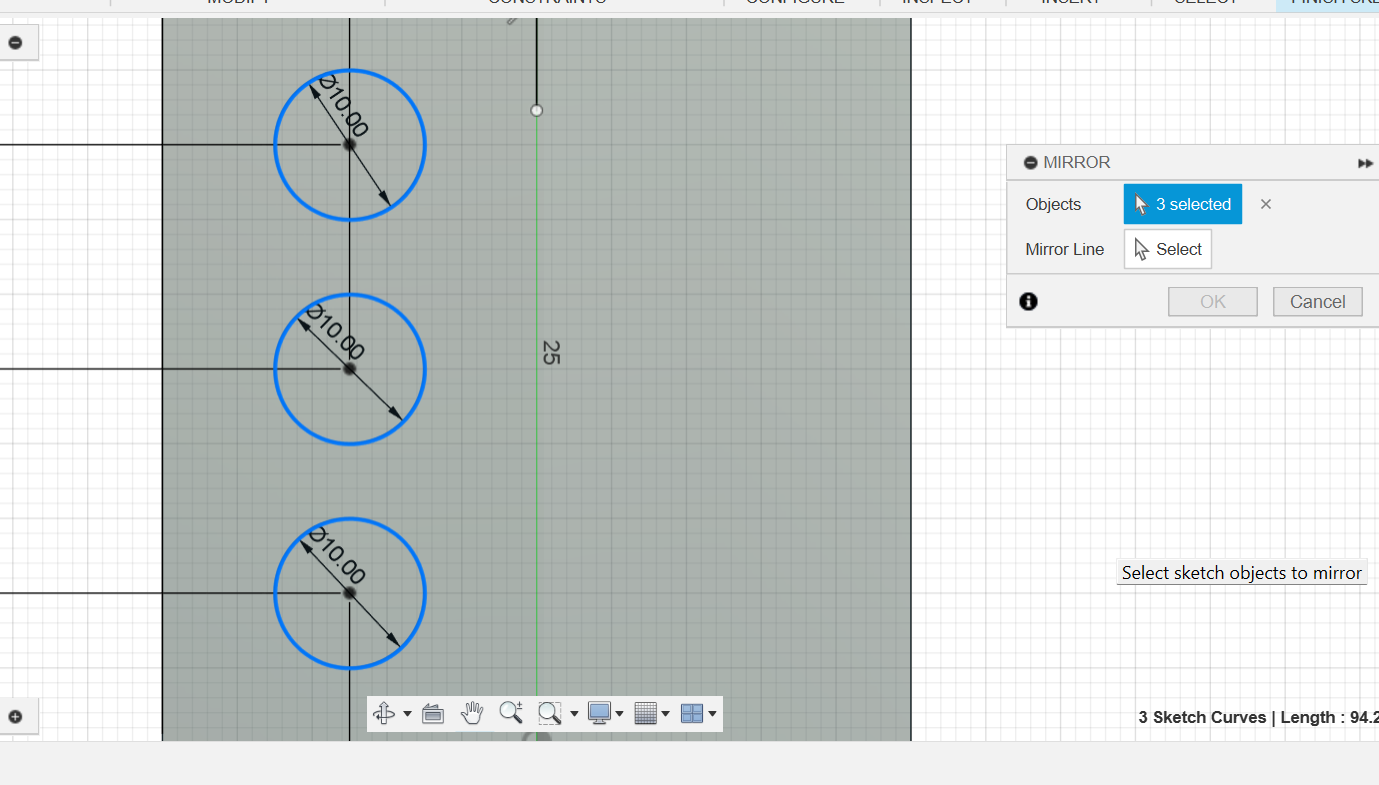

- Zaznaczenie 3 okręgów:
- zaznaczenie linii środkowej:

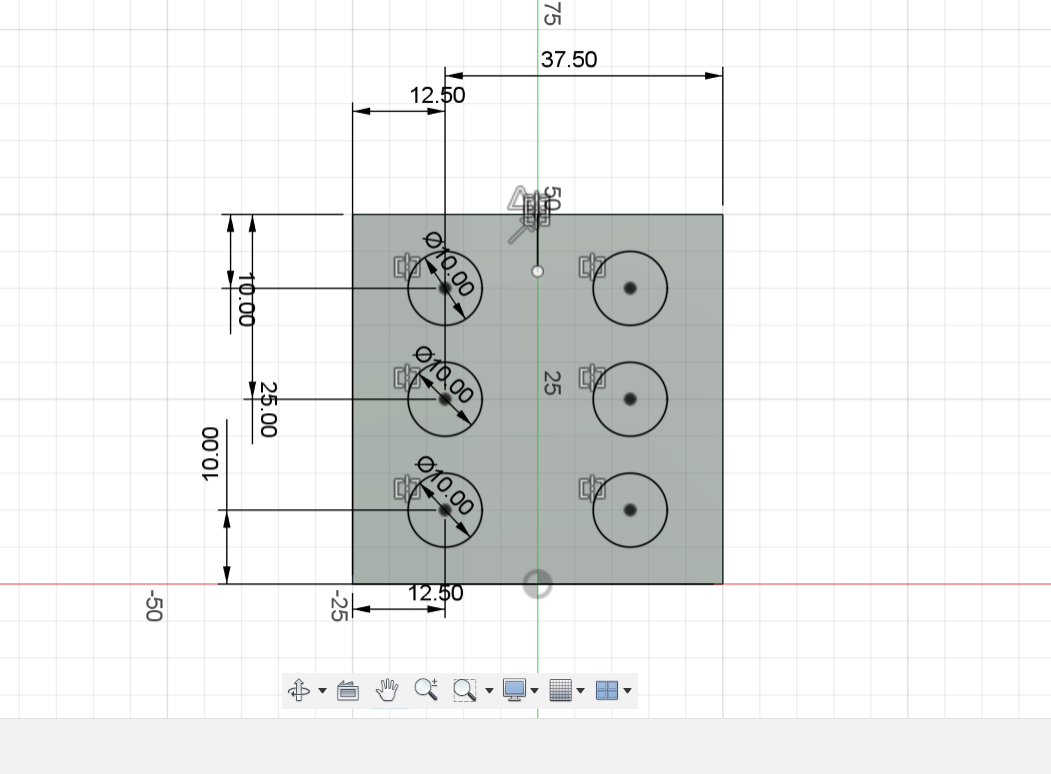

- Uzyskanie 6 oczek w tych samych wymiarach i ustawieniach:

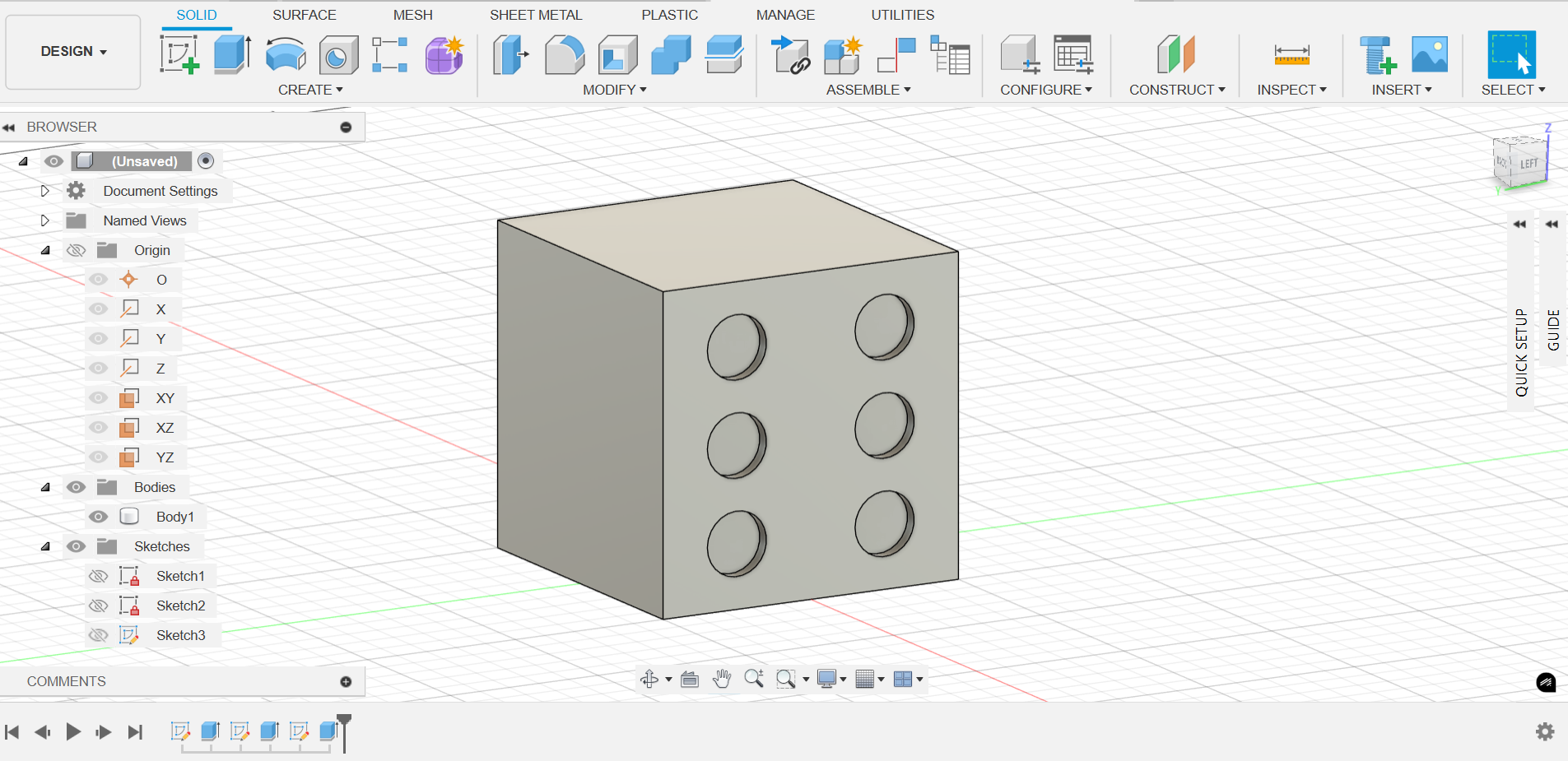

Gotowa ścianka z 6 oczkami:
Zaokrąglanie krawędzi:
- zakładka modify -> fillet
- zaznaczenie wszystkich krawędzi i nadanie odpowiednich wymiarów

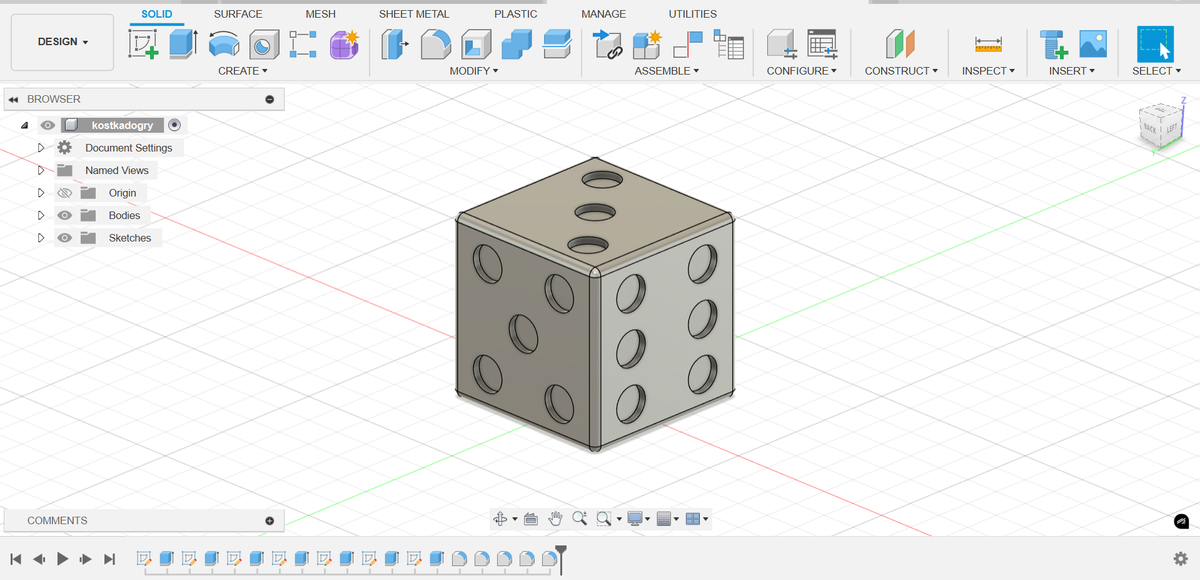

Całość od kroku tworzenie oczka aż do zaokrąglenia krawędzi: taka sama procedura jest stosowana do utworzenia reszty oczek na innych ściankach.
