Szkicowanie w programie Fusion 31.07 - nożyczki
Szkicowania ciąg dalszy
Dodawanie zdjęć w Fusion:
- insert: insert canvas
- po dodaniu zdjęcia: skalowanie/kalibracja
Profil - zamknięty obszar szkicu
Odrysowywanie/tworzenie projektów na podstawie zdjęć - przykład nożyczek
- Dodanie zdjęcia
- Kalibracja zdjęcia
- Stworzenie szkicu

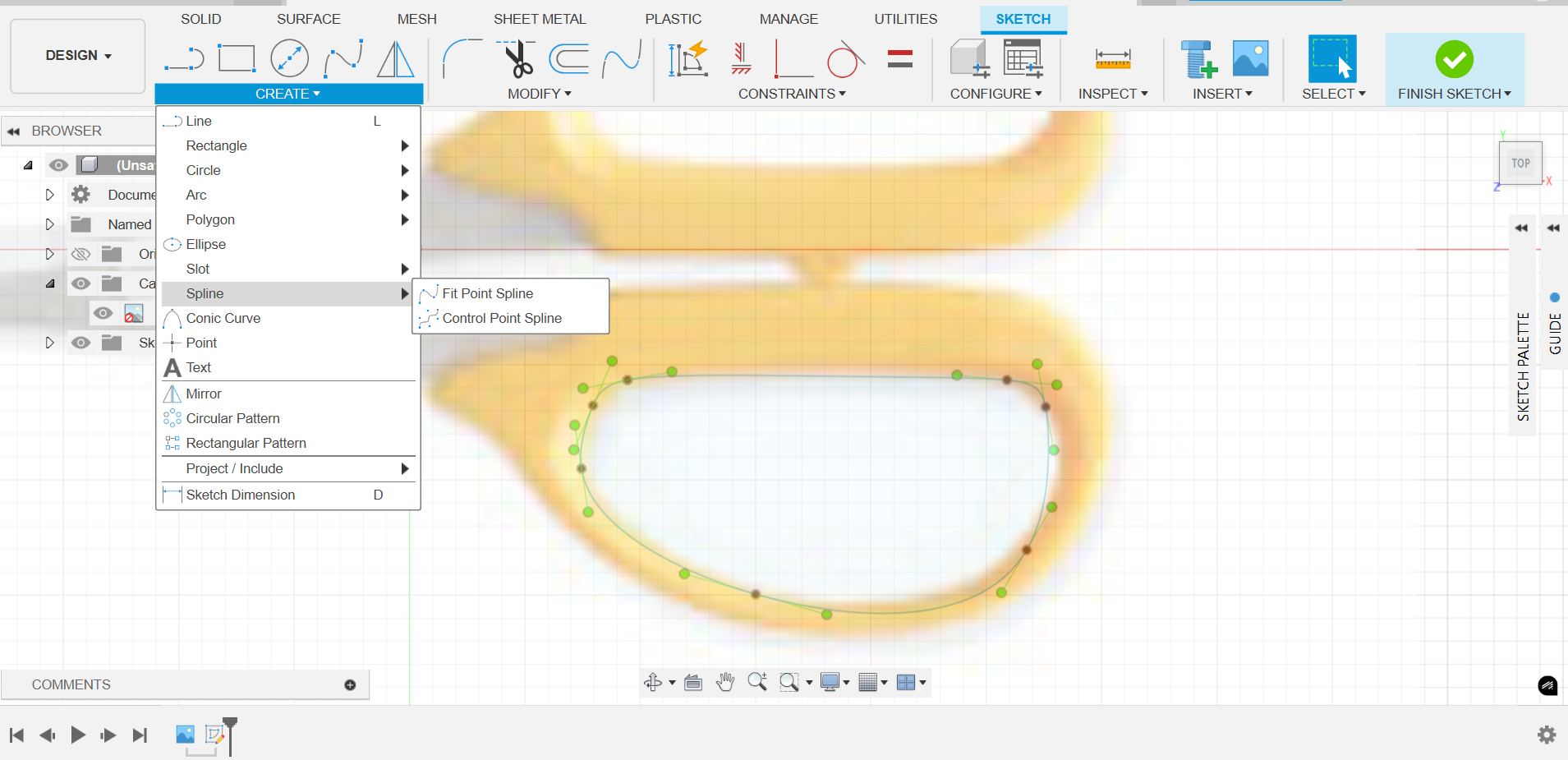

- Użycie opcji create -> spline -> fit point spline
- proste linie -> linia

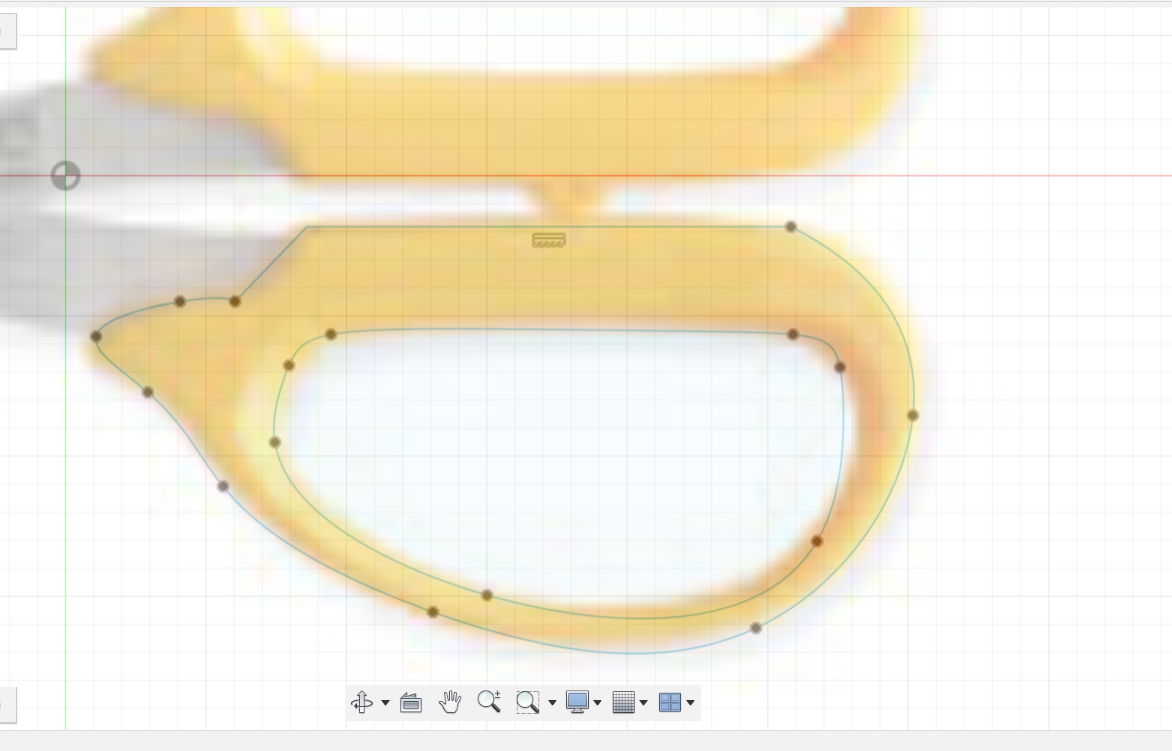

- krzywizny/zaokrąglenia -> spline
- ilość profili po odrysowaniu jednej części rączki: 2
- dodanie okręgu w miejsce nitu w nożyczkach -> okrąg
- tworzenie ostrzy - konieczne jest wejście ostrza do środka rączki, wtedy utworzy się 5 profili
- zapisanie szkicu jako etap końcowy
Po wyjściu ze szkicu:

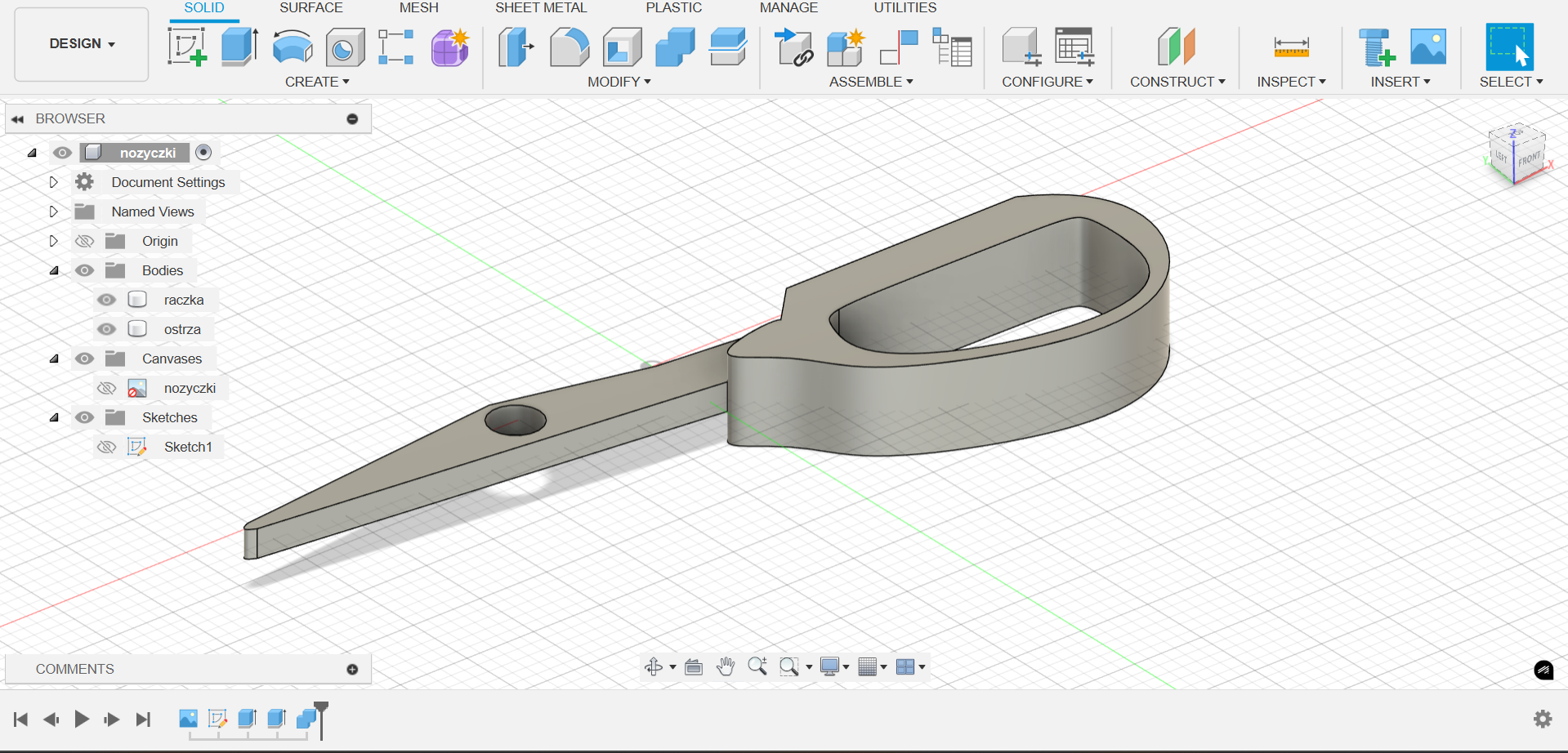

- nadanie "grubości" rączce nożyczek -> extrude + wymiar
- wybranie opcji new body, aby dodać nowy obiekt
- wybranie opcji direction - symmetric dla znalezienia symetrycznego punktu w obiekcie

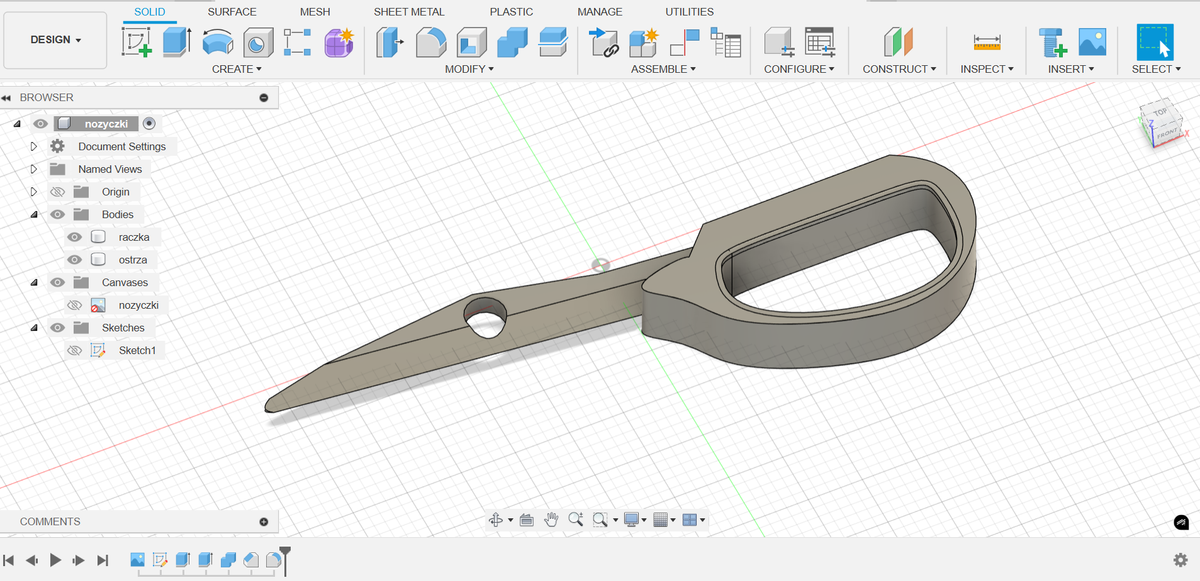

- nadanie "grubości" ostrzu nożyczek -> extrude + wymiar
- wybranie opcji new body, aby dodać ostrze jako kolejny nowy obiekt
- wybranie opcji direction - symmetric dla znalezienia symetrycznego punktu w obiekcie

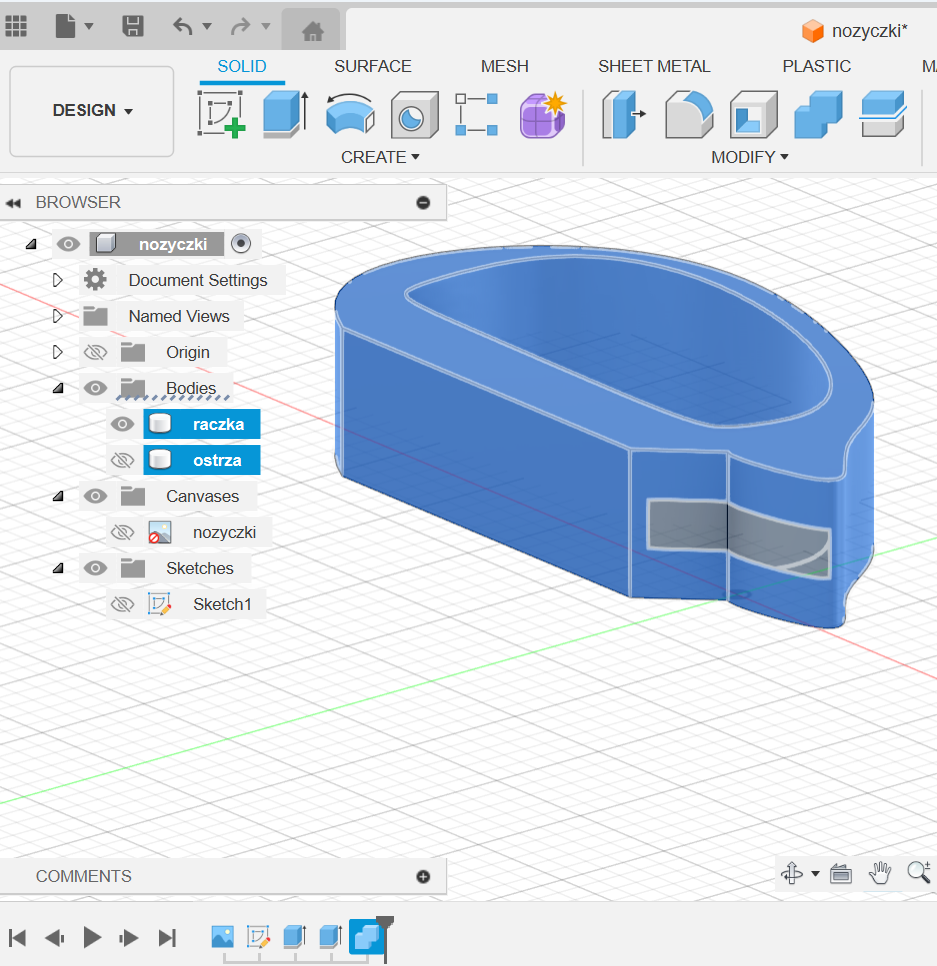

Aby "wyciągnąć" ostrza z rączki:
- wybranie opcji modify -> combine, aby połączyć oba obiekty
- zaznaczenie "keep tools"
- po "wyłączeniu" ostrza widać, że w rączce pojawia się wycięcie na ostrze dzięki tej funkcji

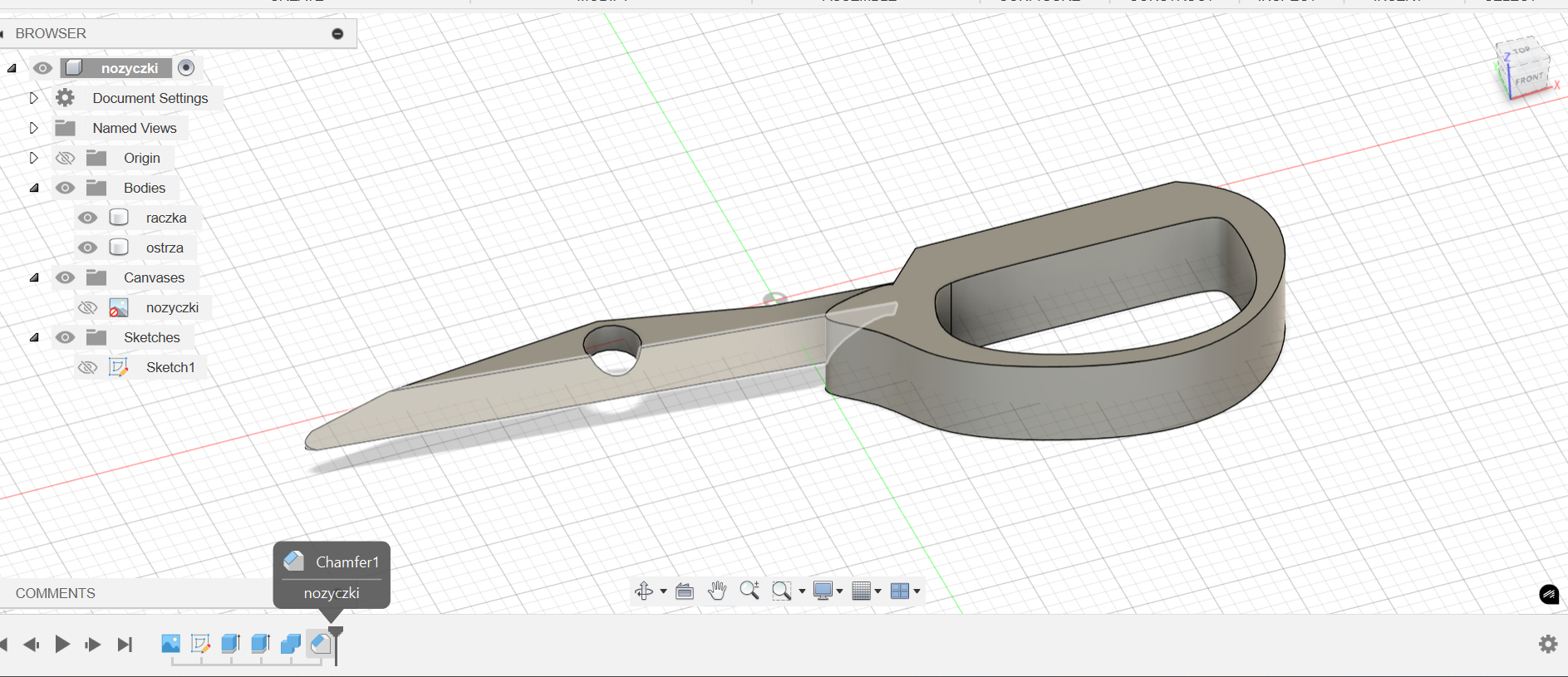

Nadawanie "ostrości" ostrzu nożyczek:
- wybór zakładki modify -> opcja chamfer
- wpisanie wymiaru krawędzi

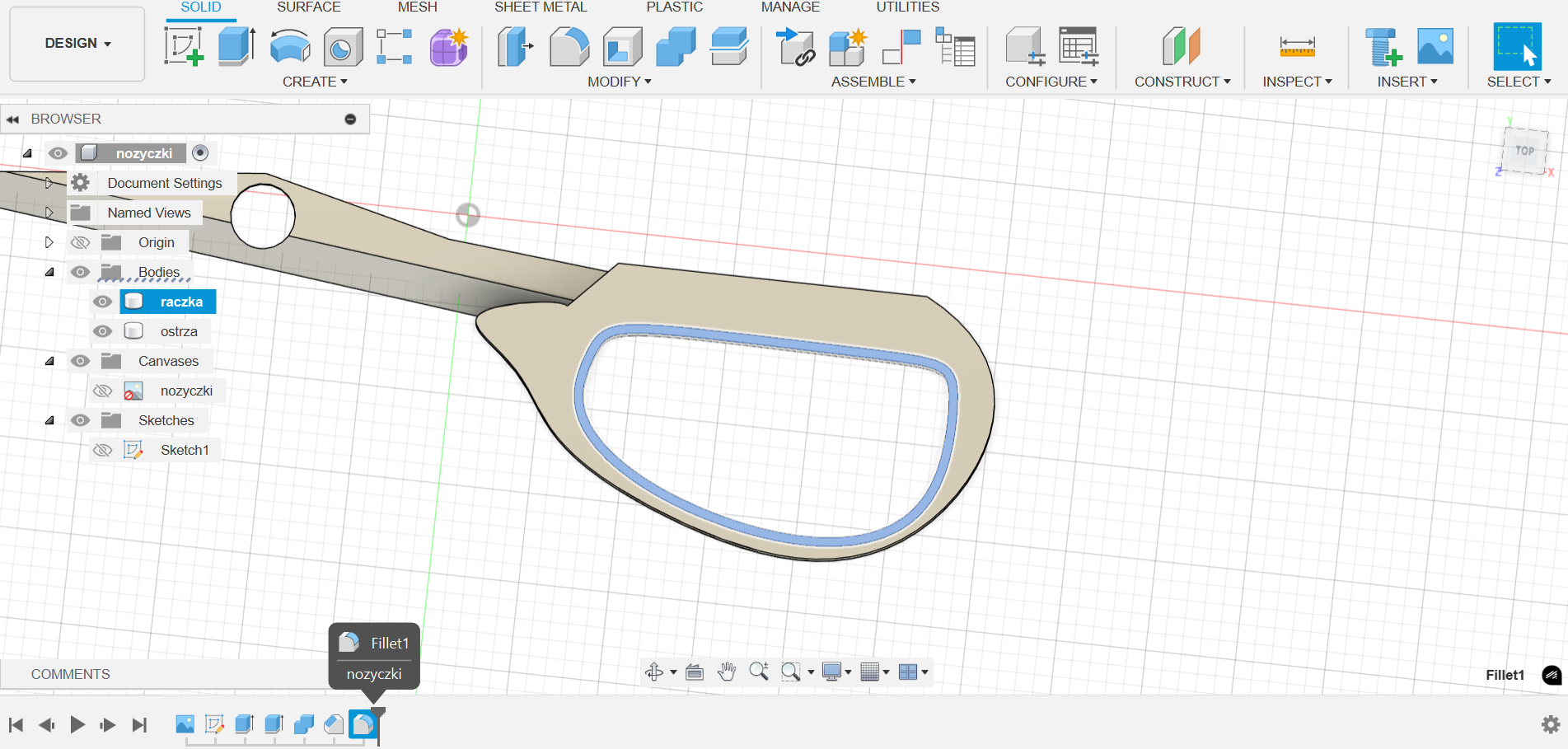

Zaokrąglanie krawędzi:
- w rączce - w miejscu trzymania nożyczek
- zakładka modify -> opcja fillet
- wybór wymiaru zaokrąglenia
