Dzień 1-notatki jakieś

Kod do classrooma: dngz2m6

www.autodesk.com

wiki.robisz.to (tu jest też kontakt do prowadzących)

www.autodesk.com/pl

www.tinkercad.com/dashboard

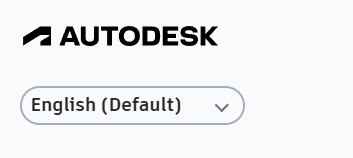

Lepiej domyślnie angielski zostawić-prawy dolny róg

cad=computer added design

tinker=majsterkować

zad1.utwórz nowy 3dprojekt:

-prawym przyciskiem obracamy się vs stół

-scroll przybliża i oddala

-nacisniety scroll podnosimy się vs płaszczyzny bez zmiany kąta lub shift+prawy

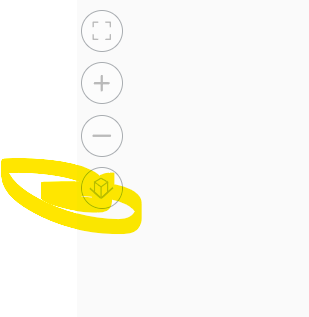

-domek - wraca do ustawień std

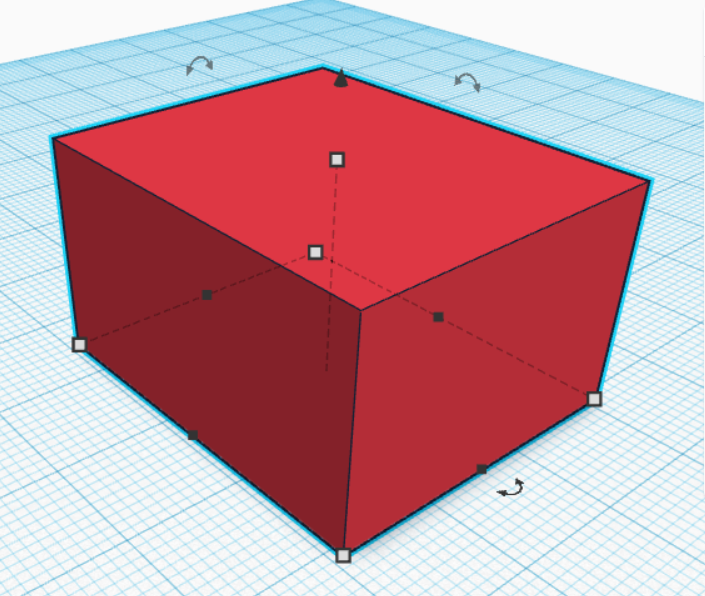

-na białym rożku , tabulatorem zmieniamy wymiary

-czarne przesuwają w jedną stronę, bez zmiany wymiarów

-górny biały zmienia wysokość

Wymiary są w milimetrach!

-lewy przesuwa bryłę, strzałki też

-czarna kropelka podnosi figurę

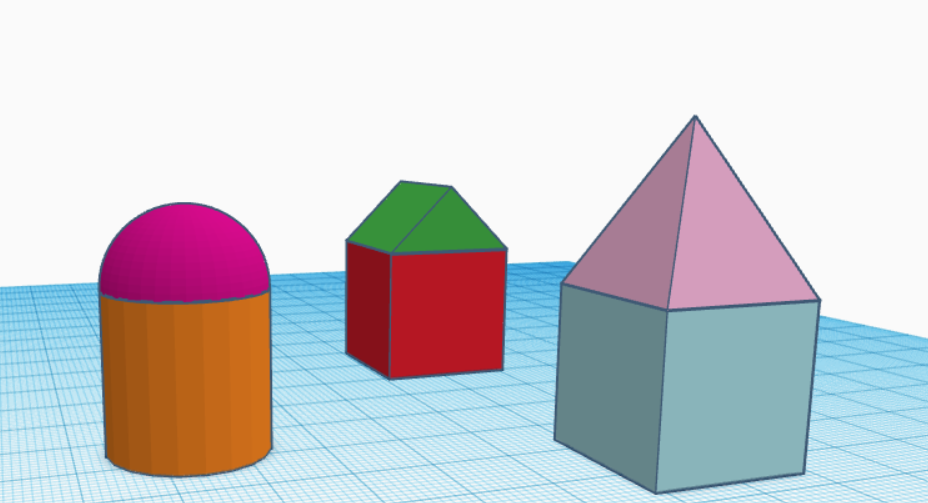

zad2.domek

Na kostce w lewym górnym można wybrać widok np z góry

to by wydrukowało oddzielnie dachy

Grupowanie:

• kliknąć bryłę z shift zaznacza i dom i dach
• ctrl+d duplikuje

Usuwanie wszytkiego :

-ctrA

-shift zaznaczamy ten do ocalenia

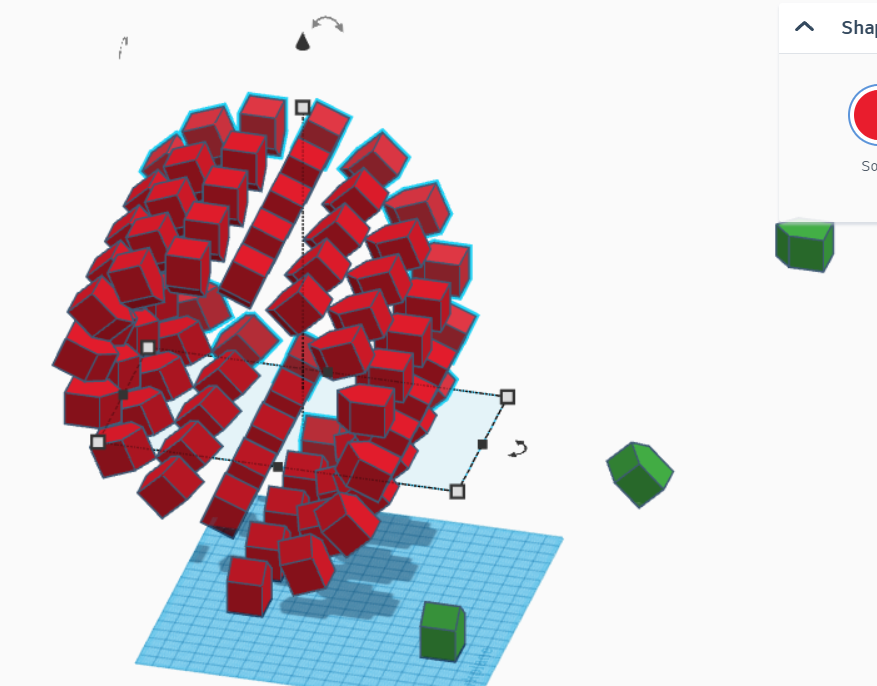

zad4 patodomki w kole

Zaznaczam, powiel i powtórz przesuwam ten nowy podnoszę i obracam na kole ok 10stopni i duplikuj i powtórz znów

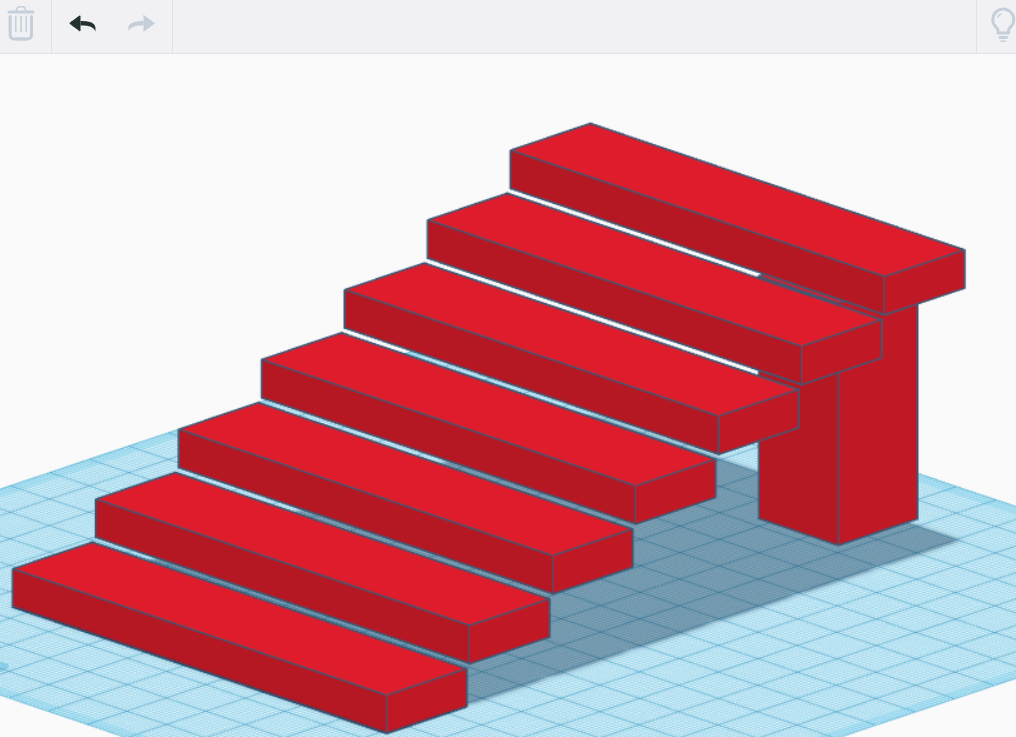

zad5. schody

powielam jedną bryłę

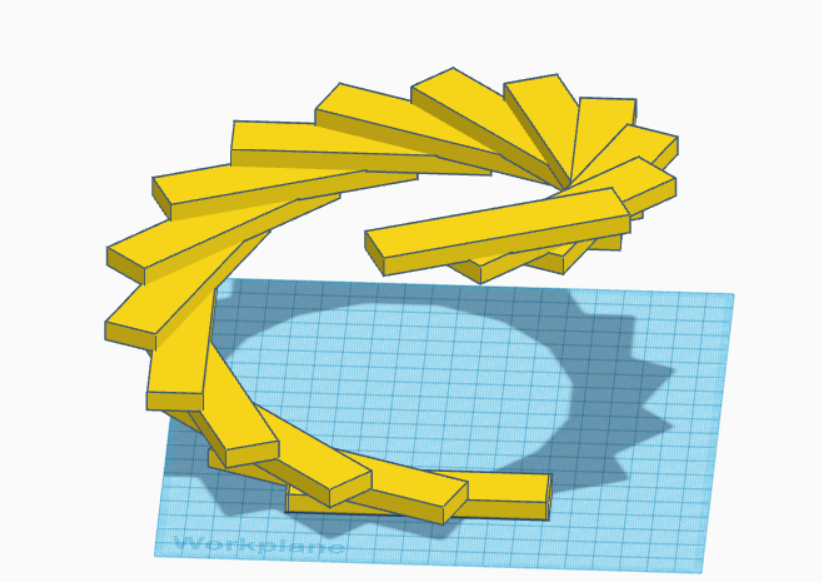

zad6-schody kręcone Pamiętaj: obracanie ma 3 osie

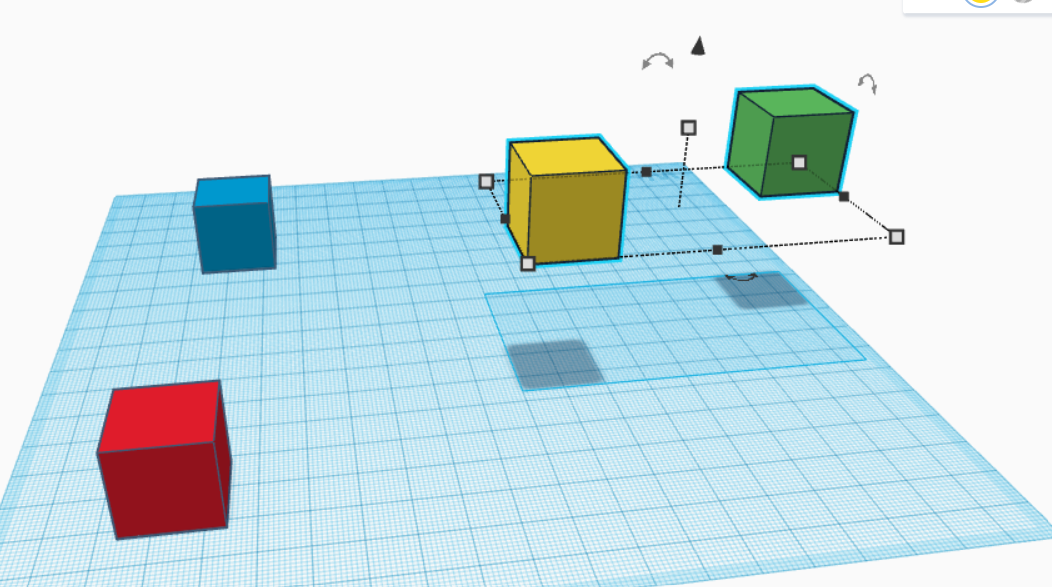

zad7-panowanie nad rozkładem obiektów w przestrzeni

zaznaczenie , potem align

-kropki dostawiają obiekt (najpierw symulują położenie na pomarańczowo)

Widok ortogonalny (nie ma zawężenia w perspektywie, może wywołac zaburzenia błędnika)

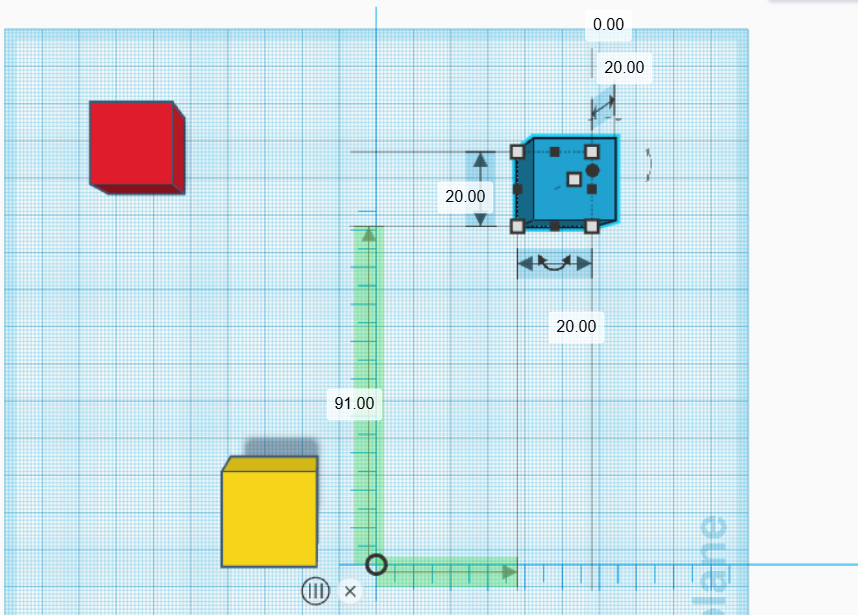

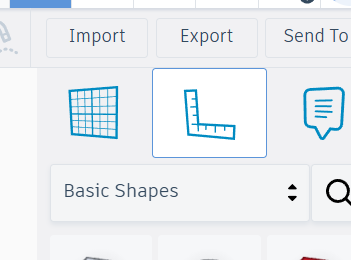

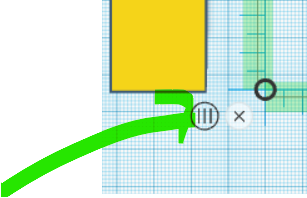

Linijka - mogę porównywać np. odległosci obiektów

Mierzy odległości miedzy środkami

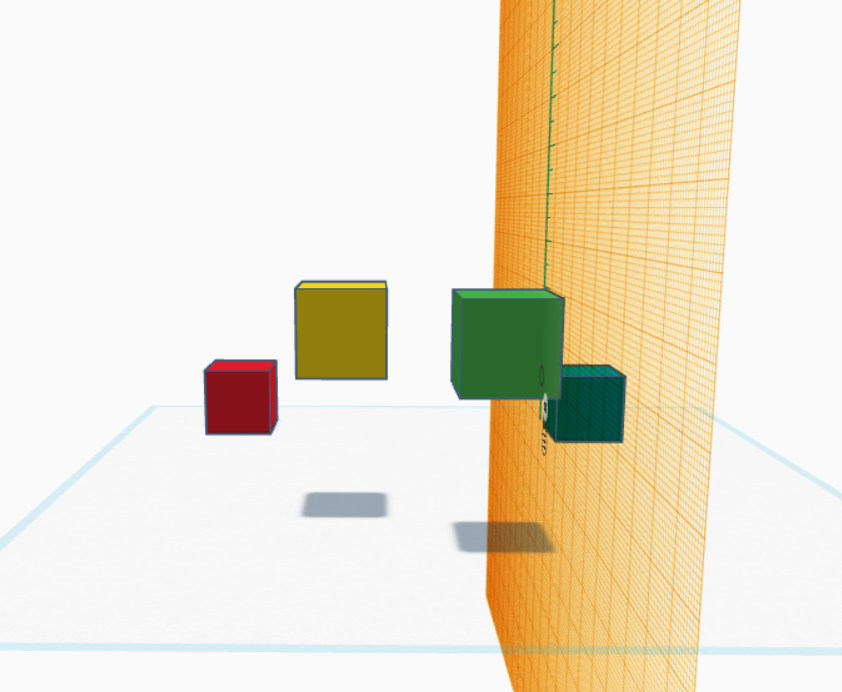

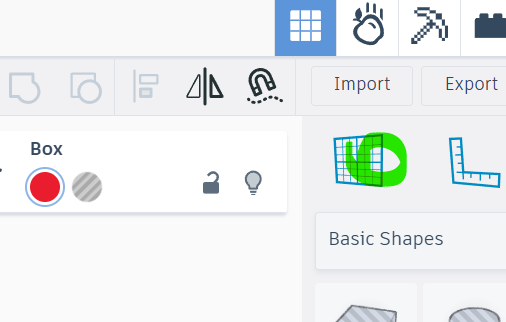

Płaszczyzna robocza:

usuwa się nią klikając jeszcze raz i gdzieś poza

Bez obiektu nie można jej wstawić

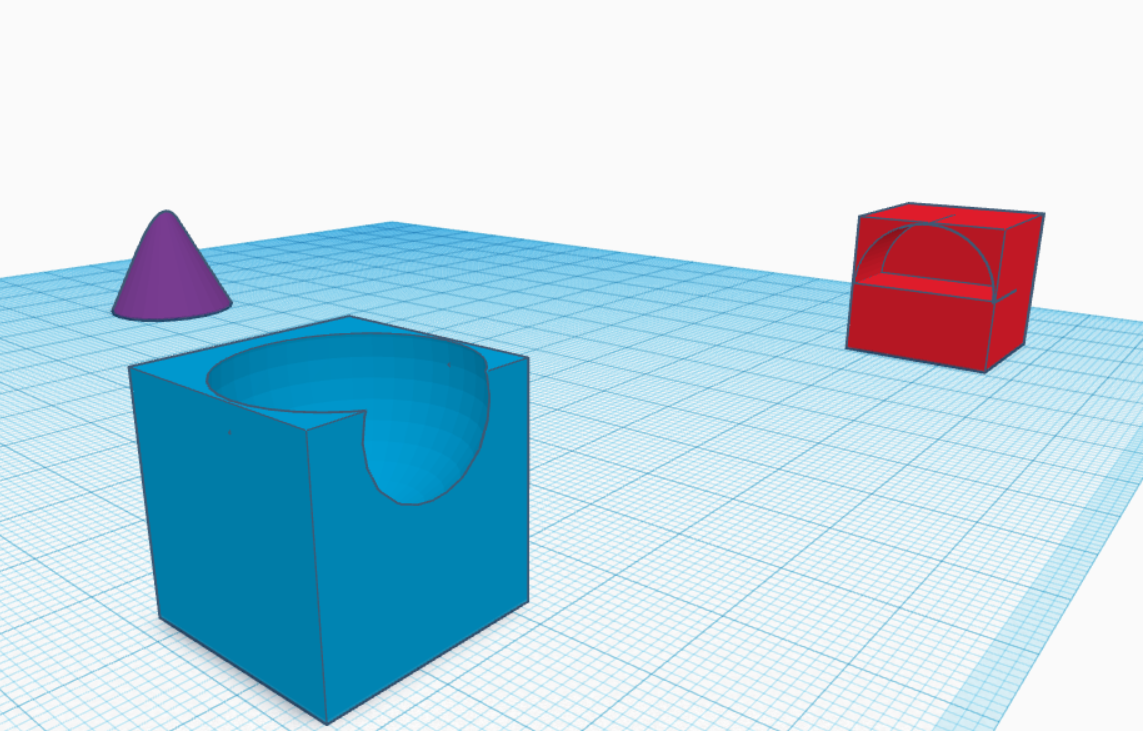

Zad: 3 pary nachodzących na siebie obiektów --zjadanie

Zaznaczam 1 część daję ją jako przezroczystą (jedna solid, jedna hole) i grupuję

Dwuklik pozwala na edytowanie tej dziury

Zadanie: własny projekt 40*40

część 2

formaty : stl

export stl

proszki sls,slm

podpory: dla litery Y nie trzeba

bo kąt mniejszy niż 45st

kulkę bez podpór

sliser

g cod: współrzednexi y

program : thingiverse,yeggi z gotowcami

fff=fdm=fused filament....

z-suite to sliser

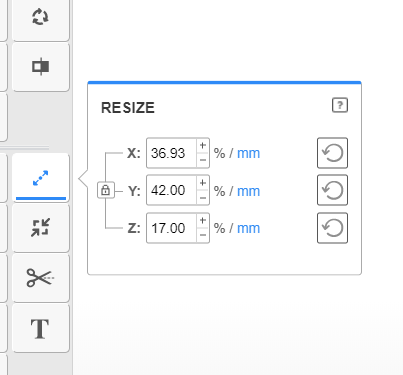

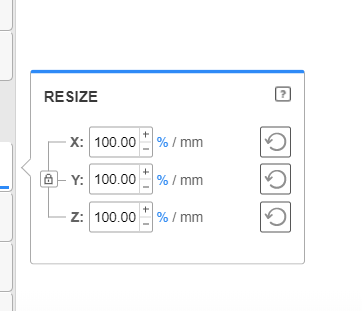

kłódka skaluje we wszystkich wymiarach

najsłabszy jest(pęka) na slice-ach, czyli H lepiej położyć

żółty model, jak nachodzą na siebie dwa

na czerwono, to wychodzi poza obszar

cięcie modelu - niebezpieczne, bo nie trzyma potem rozmiaru

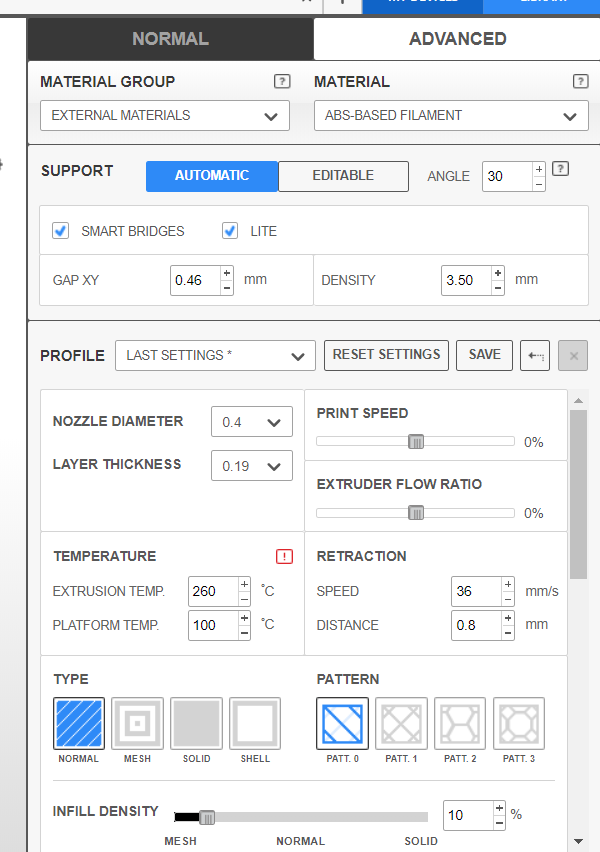

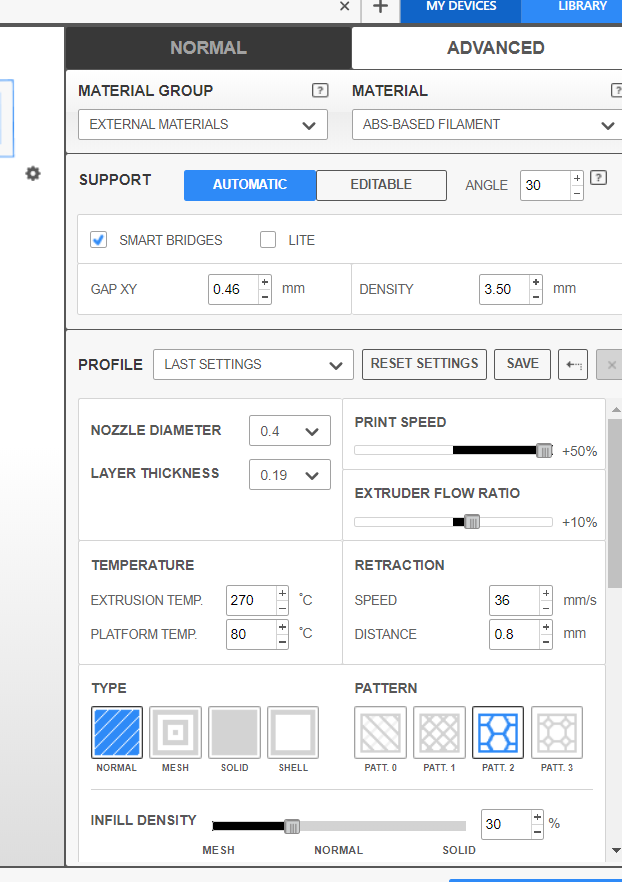

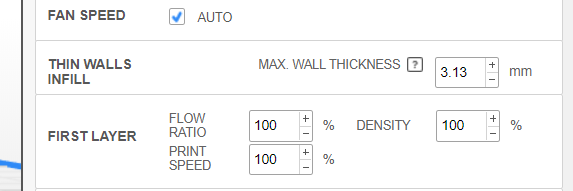

dolny prawy print settings:

lite-łatwiej się odrywają podpory

nozzle diameter=średnica dyszy mała dysza duża dokł +duży czas, optymalnie 0.4(zawsze wychodzi grubszy)

layer thickness=grubość warstw , o ile stół się opuści miedzy warstwami (piramida;)-nie ma różnic w zużyciu

temperatury dajemy w środku zalecanych z wiki np260 tutaj

retrakcja-babie lato (my chcemy podciśnienie w dyszy) speed 80 to drugie 0.8 poniżej 0

takie ostatecznie

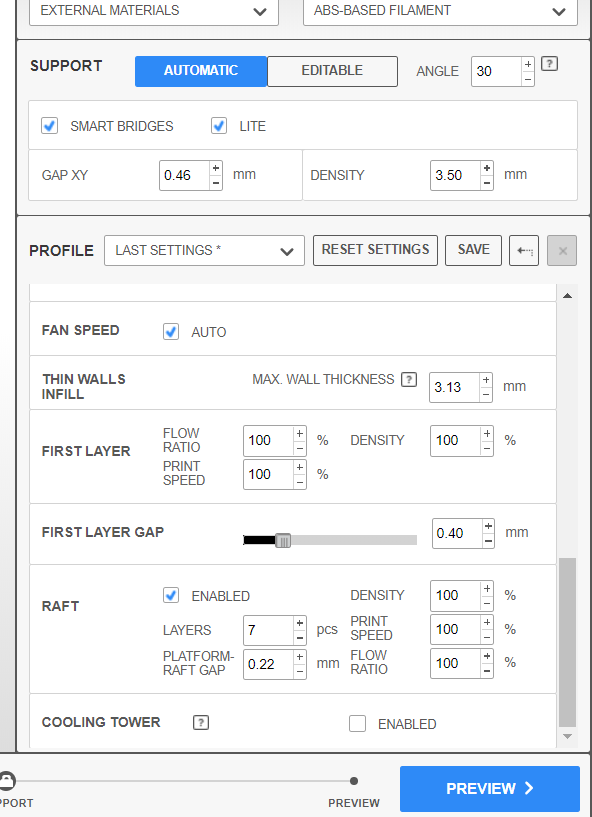

raft=tratwa zwiększa powierzchnię wydruku i żeby nie było tarki na spodzie

first layer gap trzeba do wyświetlonego dodać 0,1(to figura się oderwie od raftu)!

Pamiętać, żeby wybrać dobrą drukarkę ( tu 200plus)

Michał o drukarce i częściach (zrobić oddzielny wpis)
