warsztaty 3D dzień 4 (29.09.2024) kalibracja stołu, Fusion, render

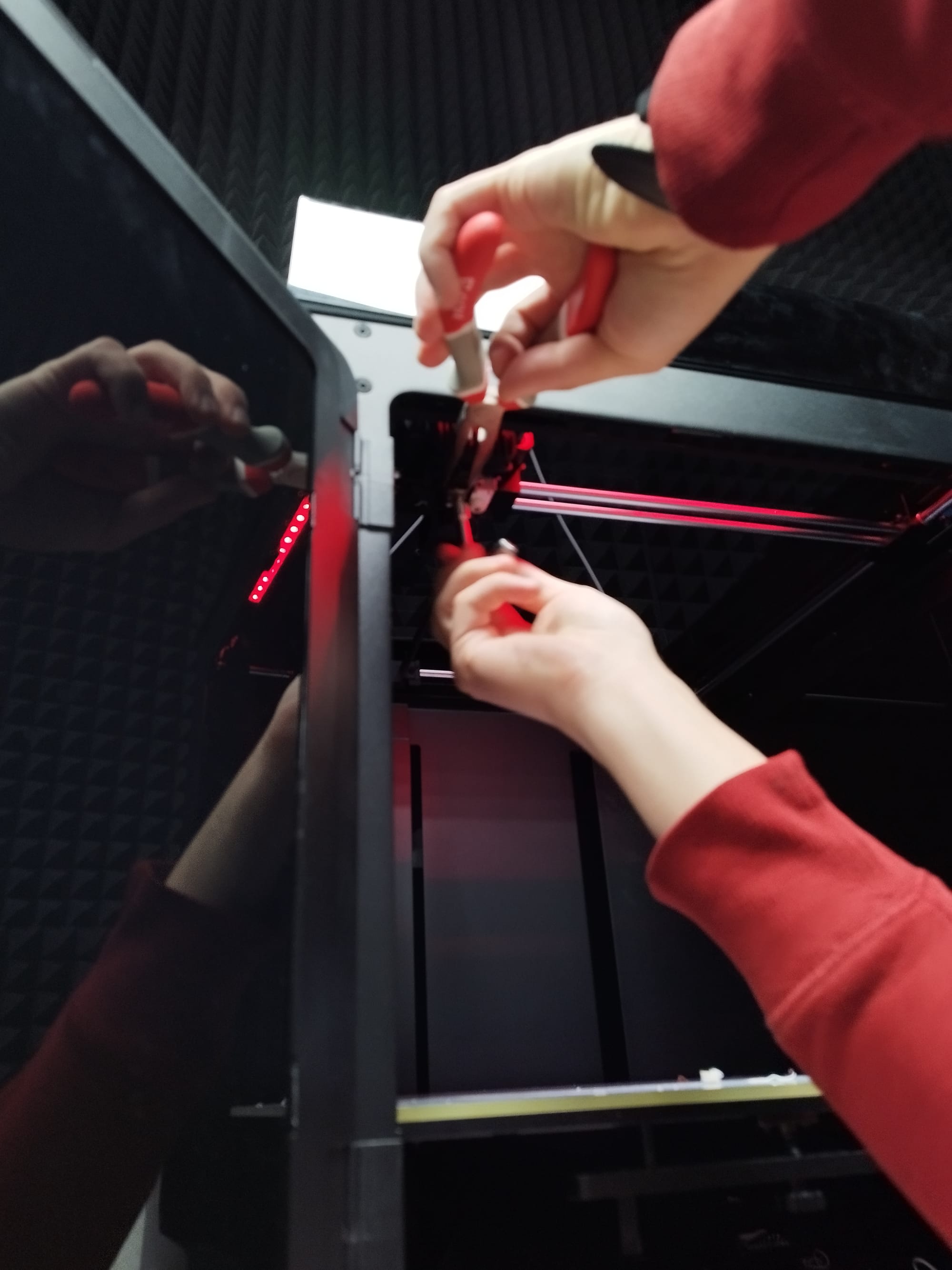

Na początku przeszliśmy szkolenie z kalibracji drukarek FDM, w sposób manualny oraz wymianę dyszy.

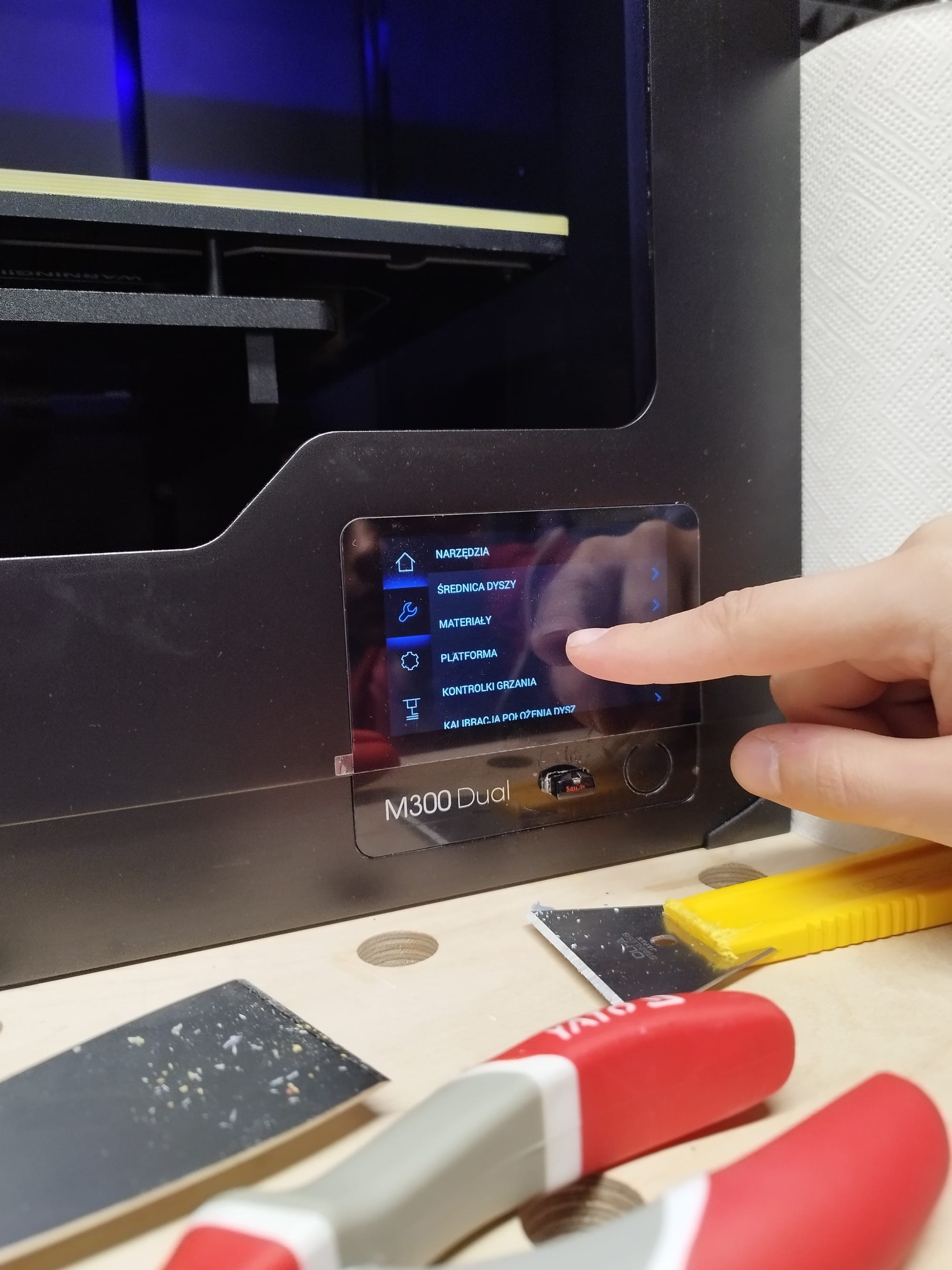

Urządzenie wyświetla kolejne kroki.

Kalibracja -> wybieramy kalibrację manualną w narzędziach (jest też automatyczna), najpierw zgodnie z instrukcją dokręcamy śrubki pod stołem, później przy pomocy kartki sprawdzamy czy jest dobra odległość dyszy od stoły, ma być delikatny opór przy pociąganiu kartki, ale nie za luźno i nie za mocno. Dokręcamy śruby w celu wyregulowania tego oporu. Dalej z instrukcją.

kontynuacja modelowania w FUSION

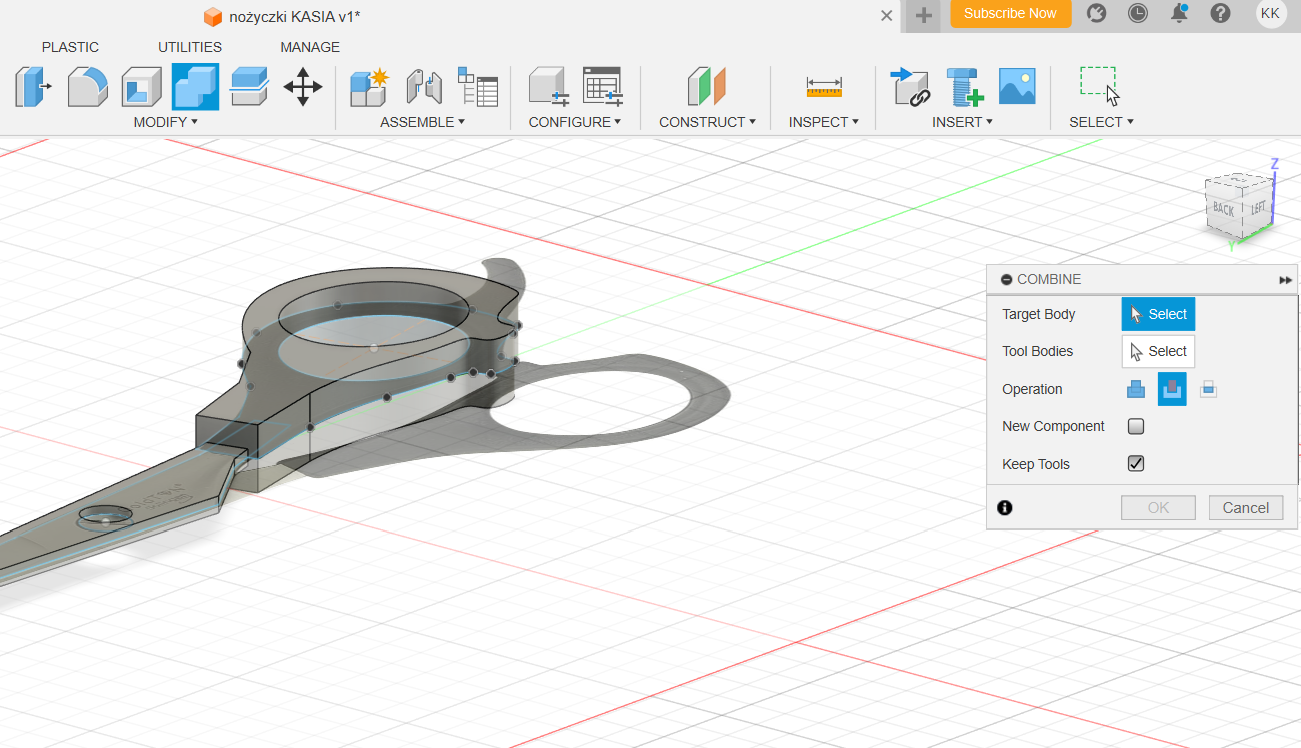

wycinanie obiektem w obiekcie - MODIFY -> COMBINE -> najpierw wybieramy to co ma mieć wycięcie, potem body które docina, zaznaczamy CUT i opcje KEEP TOOLS żeby obiekt nie zniknął po wycięciu.

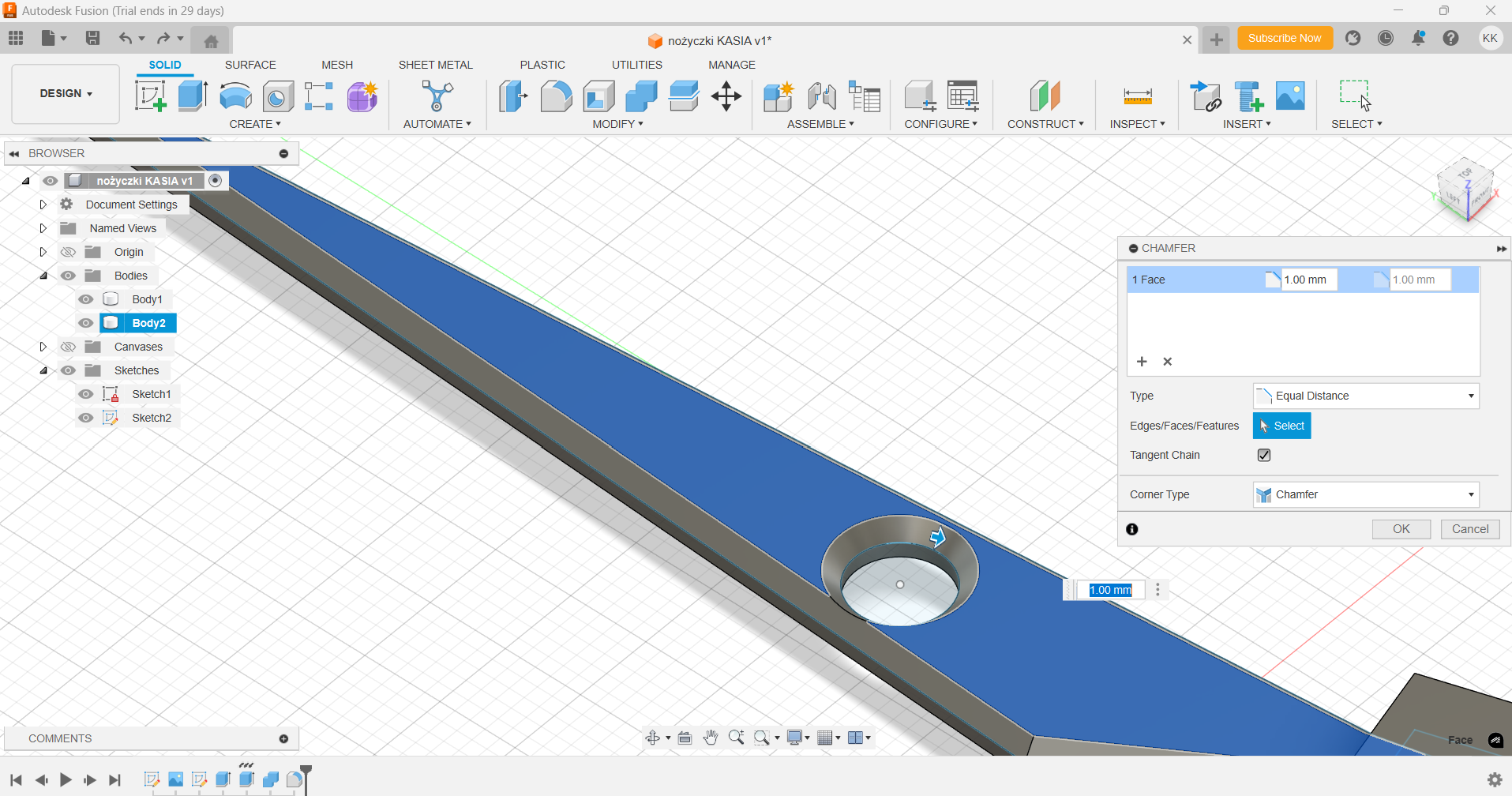

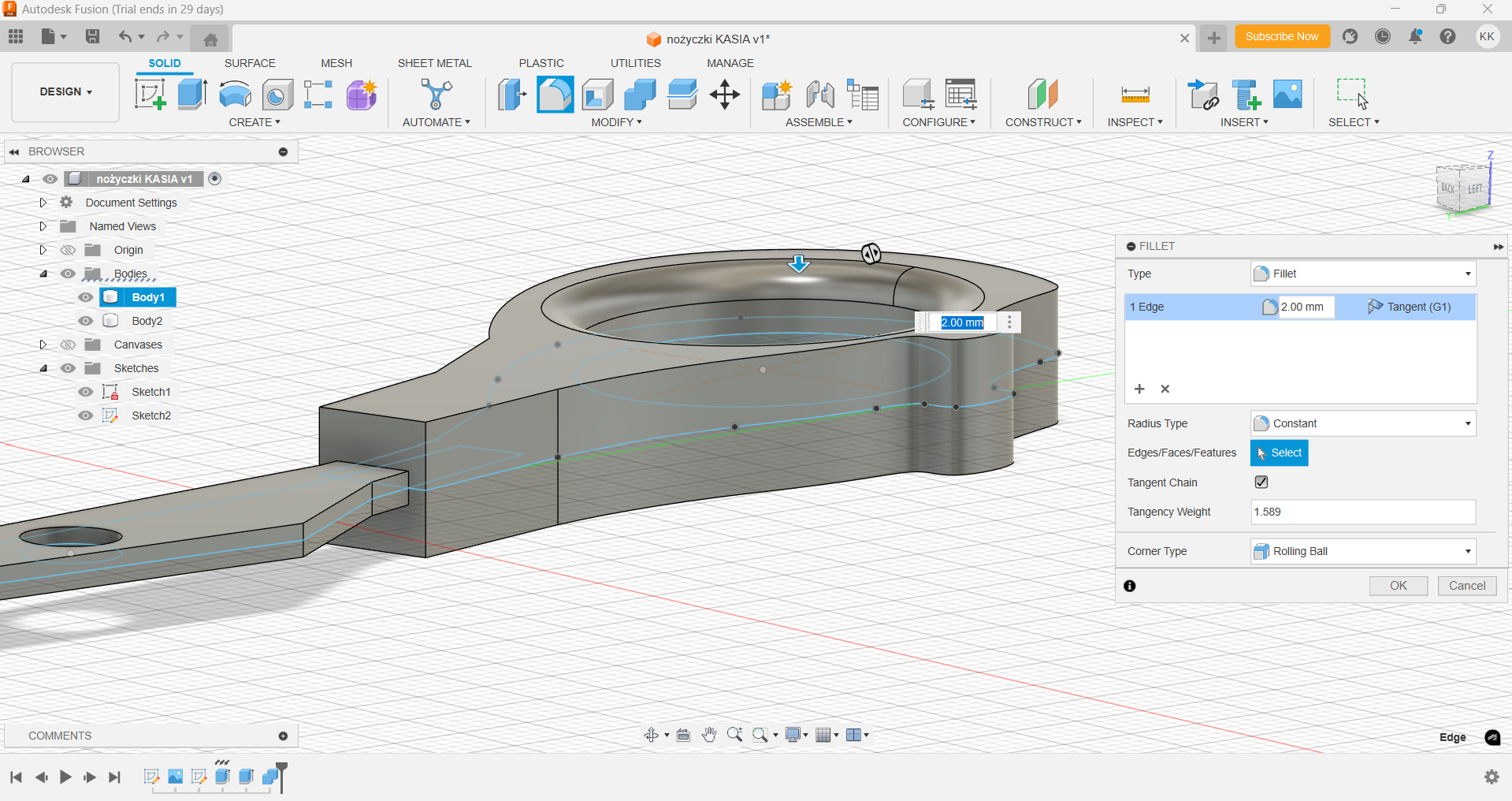

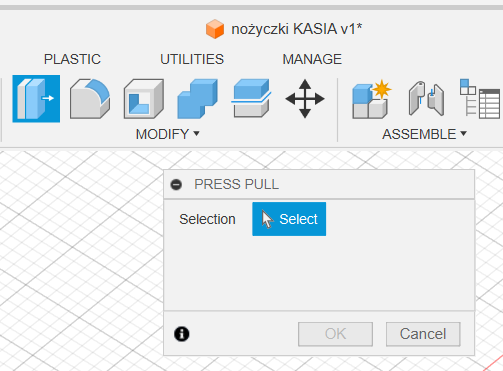

PRES PULL Bardzo fajne narzędzie do modyfikacji już gotowej bryły

BRYŁA OBROTOWA

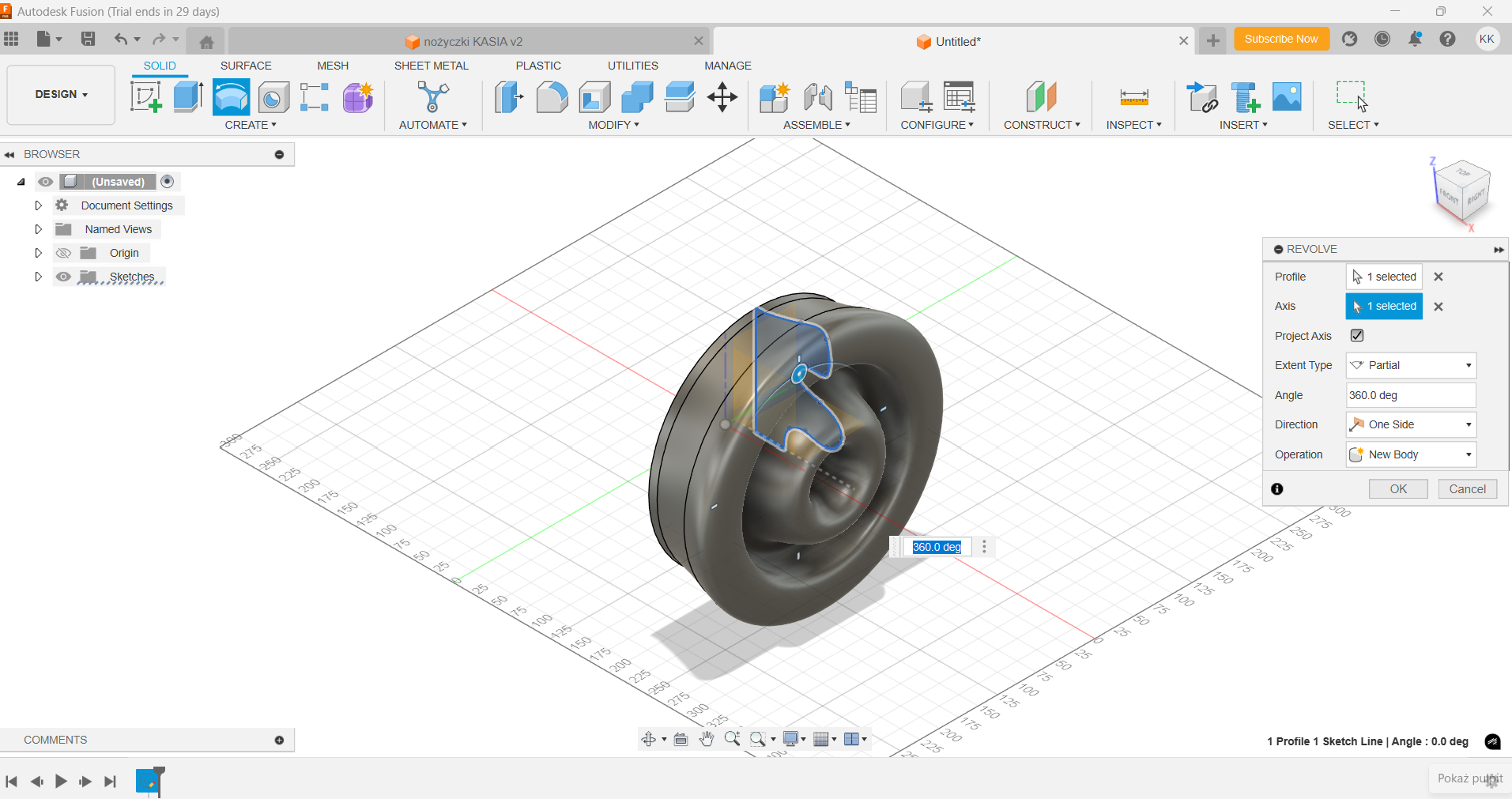

Narzędzie REVOLVE - wybieram profil i oś obrotu.

Tworzenie płaszczyzny:

CONSTRUCT -

OFFSET PLANE, MIDPLANE, TANGET PLANE (styczna do walca)

Wyciąganie złożone - LOFT czyli łączenie płaszczyzny np z kropką i powstaje graniastosłup, albo różnych płaszczyzn w celu wymodelowania abstrakcyjnych kształtów

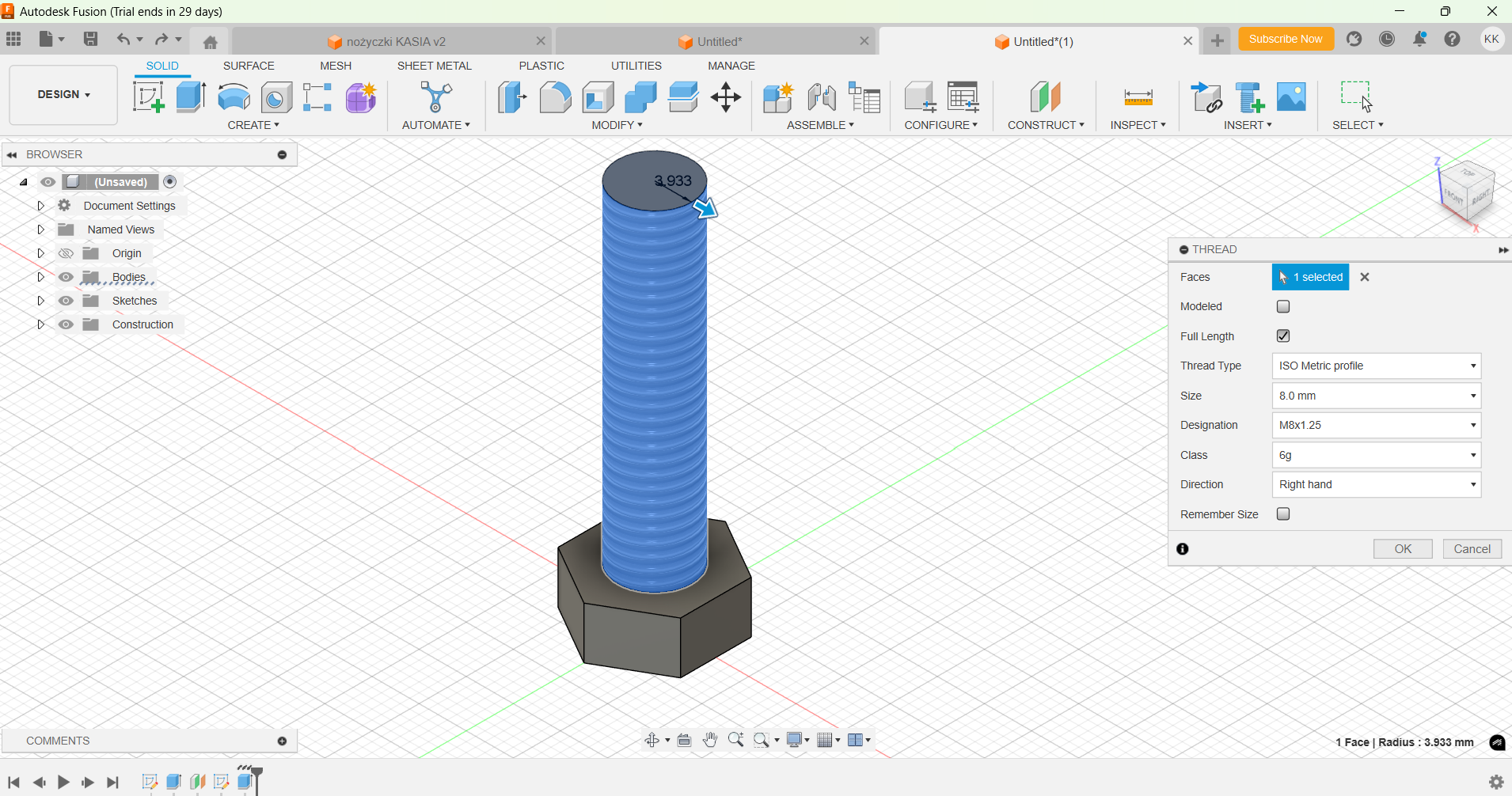

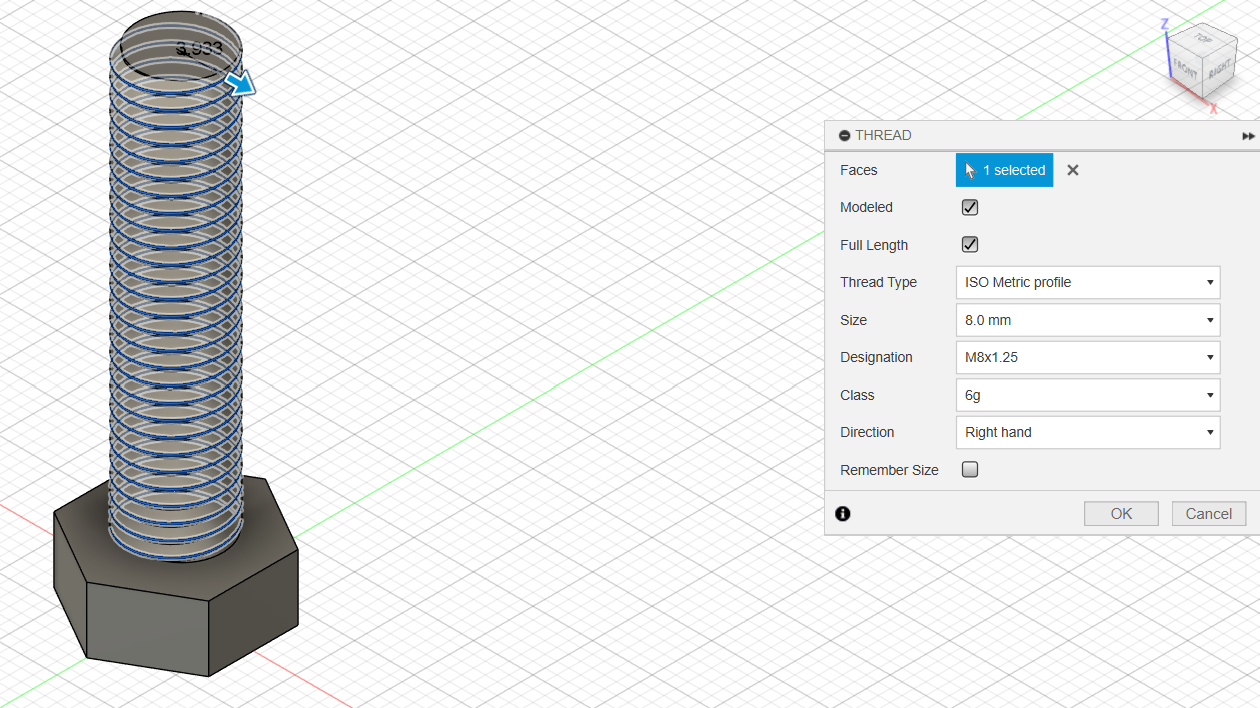

THREAD - gwintowanie

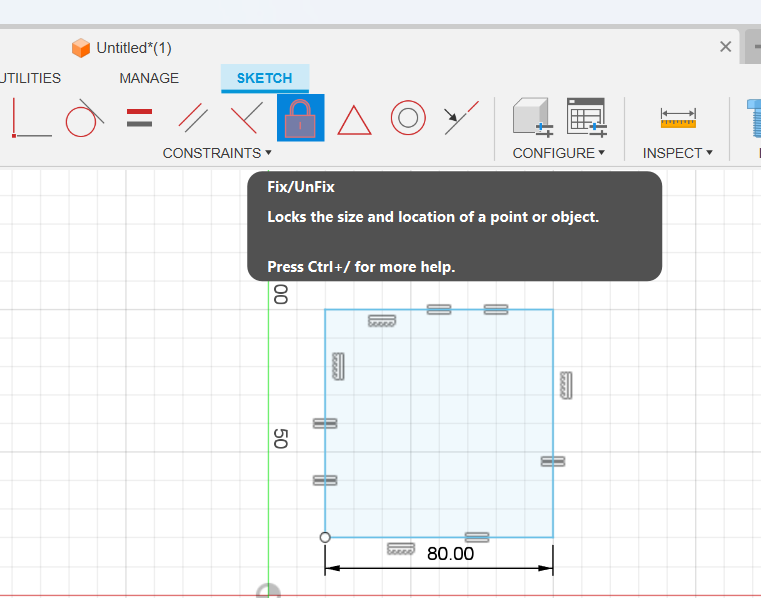

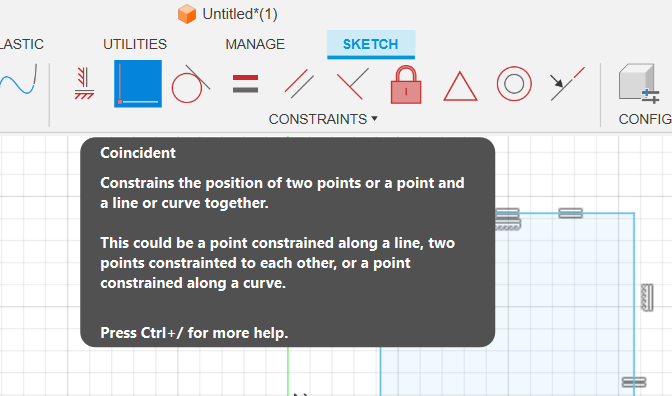

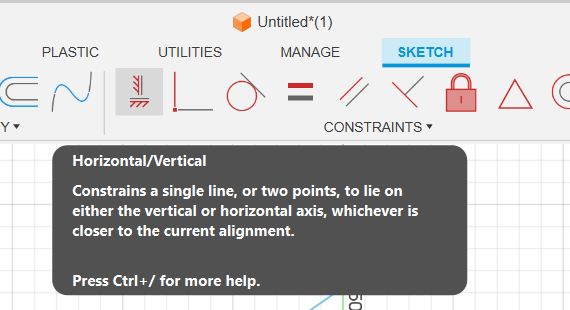

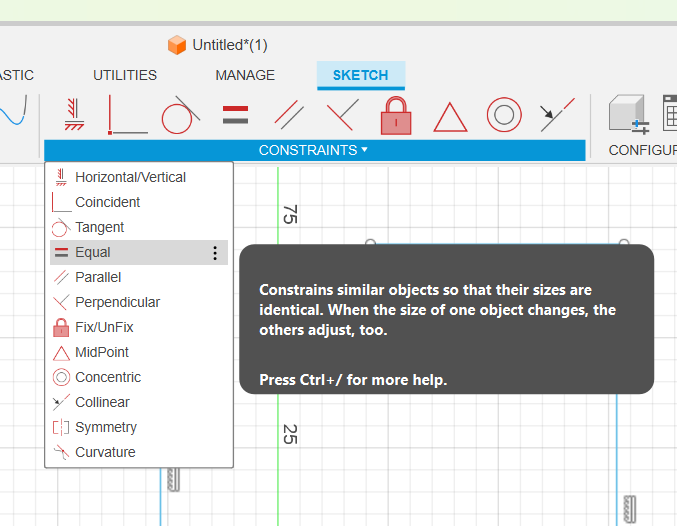

WIĄZANIA - (małe młoteczki i inne) - usuwamy klikając na te małe ikonki

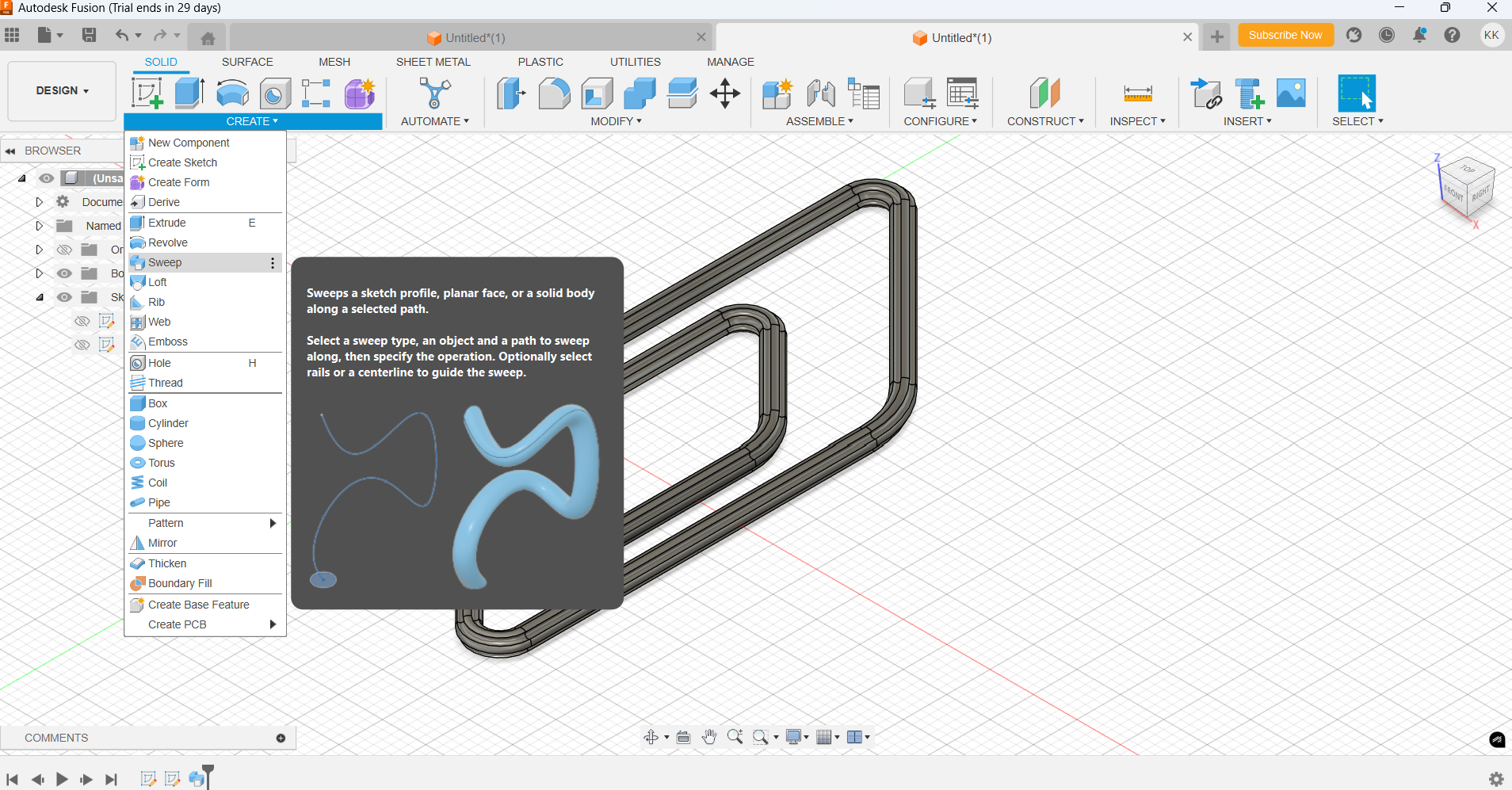

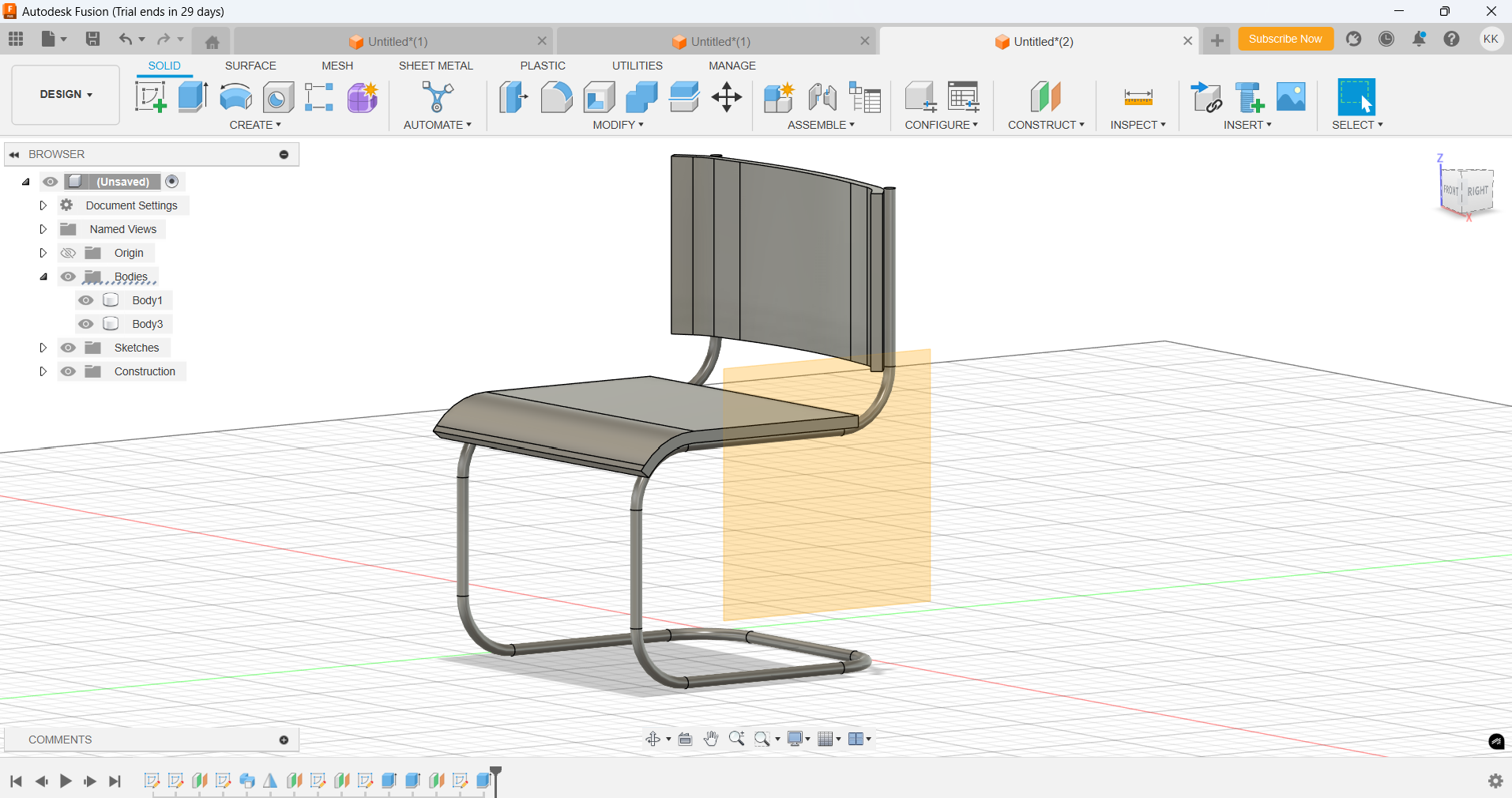

SWEEEP - coś jak "follow me" w sketchup

PIPE ma podobny charakter - ale ograniczone przekroje i lepiej nie używać, mała możliwość edycji później

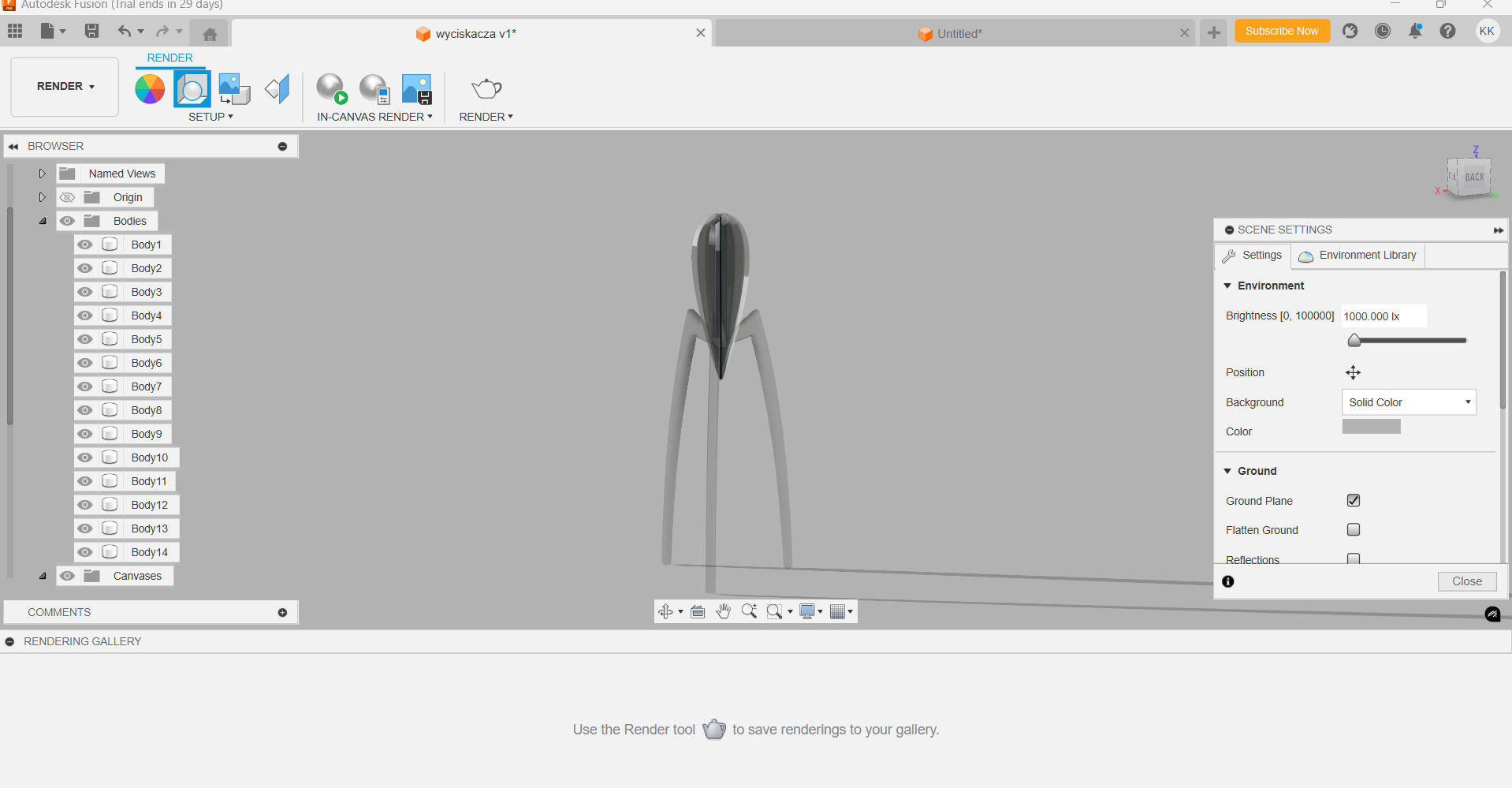

RENDER!!
