Wprowadzenie do Inkscape i CNC

Wprowadzenie do Inkscape i CNC
0:00
/0:06
Skrót Funkcja
Z Zoom (narzędzie powiększenia)
Shift + Z Oddalanie widoku (Zoom Out)
3 Powiększenie do zaznaczonego obiektu
5 Rzeczywisty rozmiar (100%)
Ctrl + scroll Przybliżanie i oddalanie
Shift + scroll Przesuwanie widoku poziomo (prawo/lewo)
S Selector – zaznaczanie obiektów
R Rectangle – rysowanie prostokąta
E Elipsa – rysowanie kół i elips
Elipsa + Shift Rysowanie elipsy od środka
Elipsa + Ctrl Rysowanie idealnego koła
Elipsa + Shift + Ctrl Rysowanie idealnego koła od środka
Shift + Ctrl + F Panel Wypełnienia i Obrysu
Ctrl + G Grupuj zaznaczone obiekty
Ctrl + Shift + 8 Rozgrupuj obiekty
N Node Tool – edycja węzłów i ścieżek
P Pencil Tool – rysowanie odręcznych ścieżek
Parametry Start i End przy narzędziu elipsy pozwalają tworzyć łuki lub wycinki koła.


🔸 CNC (Computer Numerical Control)

  • Komputerowe sterowanie numeryczne maszyn (np. ploterów, frezarek, laserów). Oznacza to, że maszyna (np. frezarka, ploter, laser) wykonuje ruchy i operacje zgodnie z dokładnymi instrukcjami zapisanymi w pliku komputerowym – bez ręcznego prowadzenia przez człowieka.
  • Maszyna odczytuje kolor linii, grubość i zamknięcie ścieżki.

🔸 Do czego służy CNC?

  • cięcia (np. laserem, frezem, plazmą),
  • grawerowania (np. w drewnie, akrylu, metalu),
  • frezu 3D (np. w drewnie, plastiku, aluminium),
  • wiercenia, szlifowania itd.
Maszyna Co robi? Materiały
Laser CNC Tnie lub graweruje laserem drewno, pleksi, skóra, papier
Frezarka CNC Frezuje (wycina frezem) drewno, aluminium, plastik
Ploter CNC Tnie nożem (np. folię) folia samoprzylepna, papier
Drukarka CNC 3D Tworzy obiekty z plastiku filament PLA, ABS, PETG itd.

🔸 Czysty plik pod CNC:

  • Tylko krzywe/wektory
  • Wszystkie elementy zamienione na ścieżki.
  • Obiekty nie powinny mieć wypełnienia – tylko obrys (stroke).
  • Obrys w kolorze RGB 255,0,0 (lub CMYK 0,100,100,0) – to kolor cięcia.
  • Grubość obrysu: najlepiej 0,1 mm lub „Hairline” (jeśli program to obsługuje).
  • Jednostki najlepiej ustawić na mm (Panel: File > Document Properties).

🔸 Eksport do SVG:

  • File > Save As > Inkscape SVG – zachowuje kompatybilność z CNC (lub czasem „Plain SVG” jeśli software wymaga prostszego pliku).

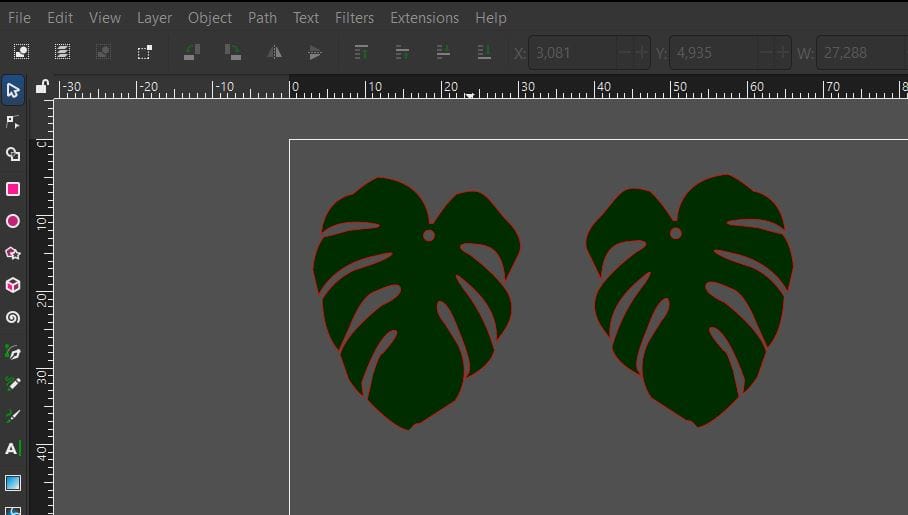

Zadanie domowe 1
Celem zadania jest stworzenie projektu kolczyków, przechodząc przez cały proces: od rysunku odręcznego na papierze, przez digitalizację, aż po obrysowanie w programie graficznym.
Przebieg:
1. Rysunek na kartce (15 min): Uczestniczki rysują projekt kolczyka na kartce papieru, najlepiej zgodnie z wcześniej ustaloną proporcją, np. w skali 1:1.
2. Digitalizacja szkicu (15 min):
* Zrobić zdjęcie rysunku.
* Wgrać zdjęcie do programu graficznego.
* Wkleić je do dokumentu projektowego i odpowiednio zeskalować.
3. Obrysowanie (15 min):
Drugi kolczyk obrysować przy użyciu krzywych Béziera.

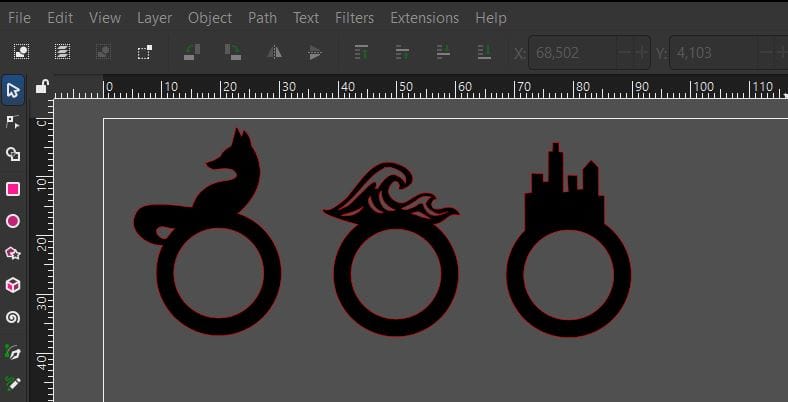

Zadanie domowe 2
Nie ma zadania bez briefu, więc kilka słów o tym, jak ma wyglądać projekt:
Pamiętaj o wymiarach - pierścionek ma się mieścić na Twój palec! Sprawdzimy to później, wycinając gotowy projekt na laserze.
* Zwróć uwagę na grubość - element nie może być za gruby.
* Wiemy, że nie miałyście jeszcze sumowania obiektów ani wycinania, więc nie przejmujcie się - narysujcie coś własnego. Będziecie miały jeszcze możliwość poprawienia projektu, gdy nauczycie się więcej. Starajcie się jednak, aby projekt był możliwy do wycięcia na laserze. Co to oznacza?
* Projekt musi być monolityczny - nie może się składać z kilku oddzielnych elementów.
* Pomyślcie o projekcie jak o zarysie miasta, sceny lub postaci.
* Proste formy są piękne - szczególnie że będziemy operować na małych kształtach, więc nie można przesadzić z detalami.
* Wszystko, co narysujecie, zostanie wycięte — choć na razie nie wiecie jeszcze dokładnie, jak działa laser, wyobraźcie sobie, że każda linia to wycięte nożyczkami w papierze.
* Grubość materiału to 3 mm lub jego wielokrotność.

Obwód palca Średnica otworu Rx = Ry (w Inkscape)
52 mm 16,6 mm 8,3 mm
48 mm 15,3 mm 7,65 mm
  1. Narysuj okrąg → ustaw Rx/Ry albo W/H na średnicę otworu.
  2. Ścieżka → Obiekt w ścieżkę (Object to Path) – teraz to zwykła ścieżka.
  3. Ctrl+D (duplikat okręgu).
  4. Na duplikacie zrób Ścieżka → Dynamic Offset (Ctrl+J) lub Offset → powiększ o ~2–3 mm (szerokość obręczy).
  5. Ścieżka → Obiekt w ścieżkę (Object to Path) dla powiększonego okręgu.
  6. Upewnij się, że mały okrąg (otwór) jest na wierzchu (Ctrl+Home).
  7. Zaznacz oba okręgi → Ścieżka → Różnica (Difference).
    ✅ Otwór gotowy.
