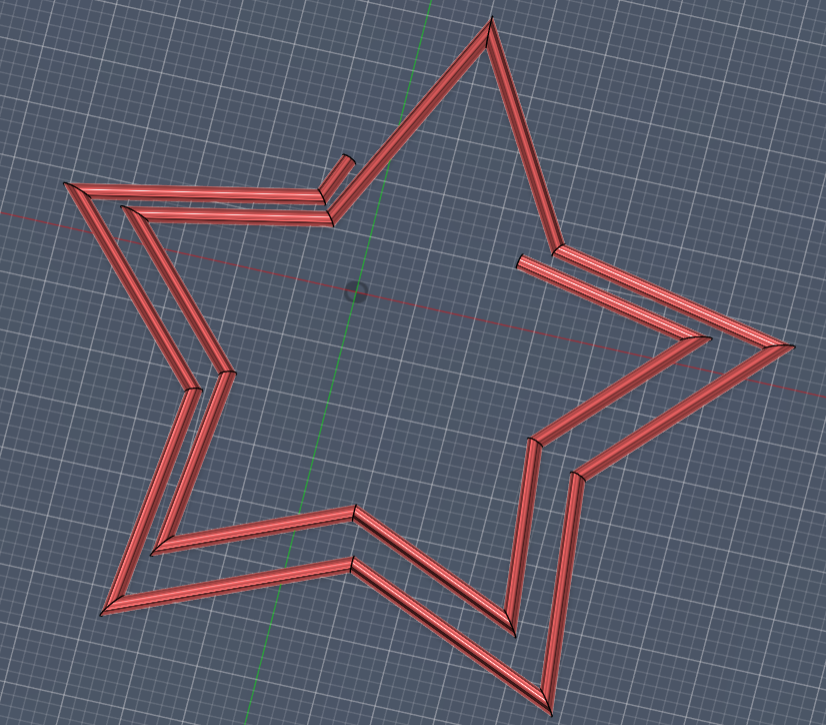

Zadanie domowe (spinacz w kształcie gwiazdki)

Zadanie polega na zamodelowaniu spinacza w kształcie gwiazdki (pamiętając o użyciu narzędzia "change parameters").

Pierwsze co zrobiłam to znalazłam zdjęcie tego co chce zrobić, po czym pomyślałam ile parametrów mogę zmieścić na modelu tego przedmiotu bym mogła zmienić jego wymiary bez żadnych problemów.

Jak widać na zdjęciu użyłam w całym modelu 3 parametrów, 2 do samych boków tworzących gwiazdki i jeden do którego wrócę później.

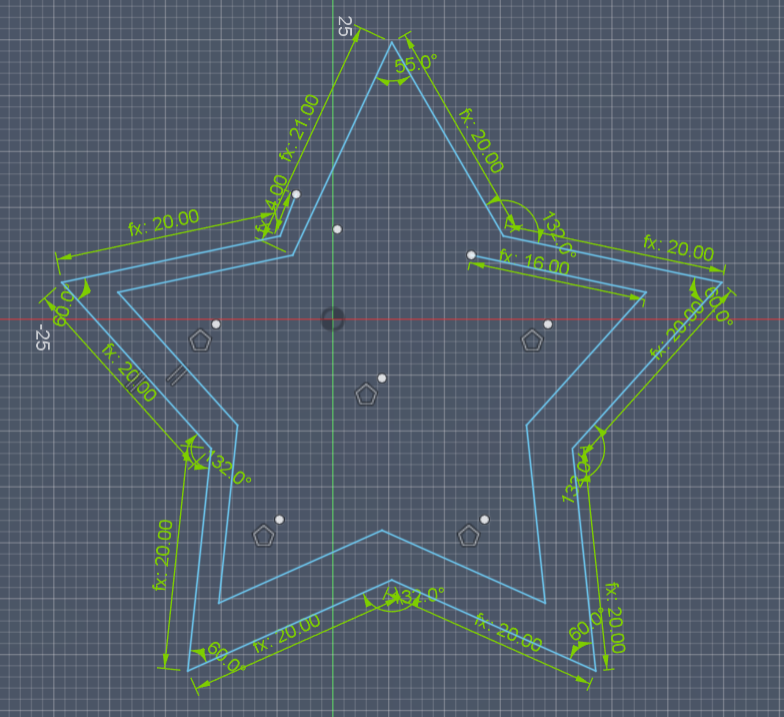

Następnie narysowałam używając narzędzia create sketch spinacz, i dodałam mu już wcześniej przemyślane parametry.

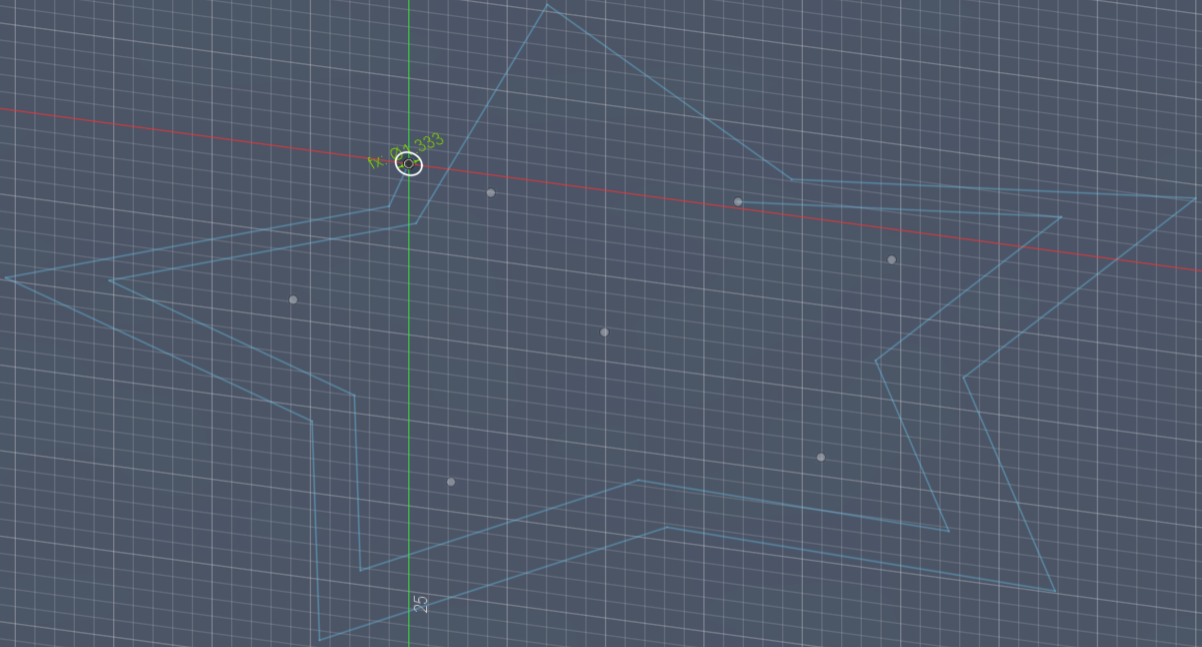

Za pomocą narzędzia "point along path" w grupie construct, tworzę nową płaszczyznę na końcu mojego obrysu. Na niej rysuje okrąg któremu daje mój ostatni parametr (s_star).

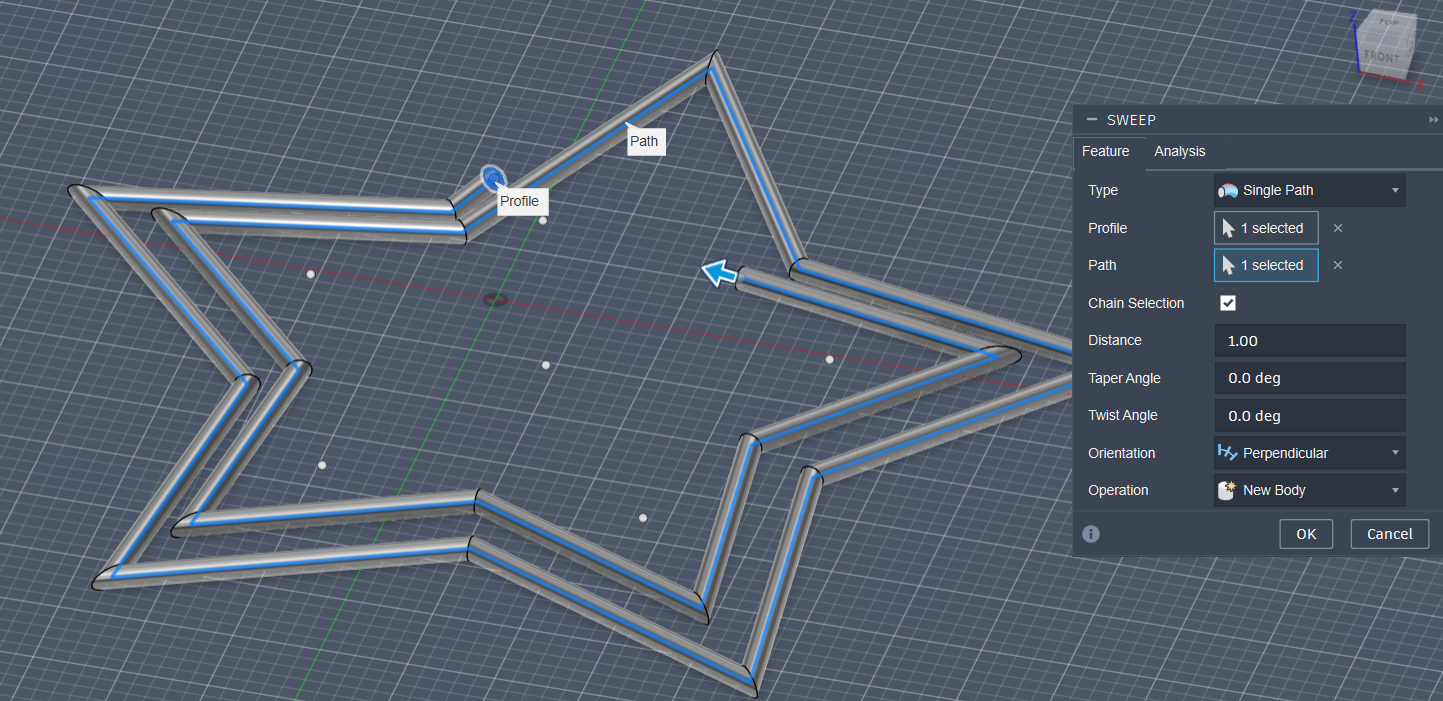

Ostatnia rzecz do zrobienie to zmienienie obu tych obrysów w model 3d, możemy to zrobić za pomocą narzędzia "sweep" w grupie create.

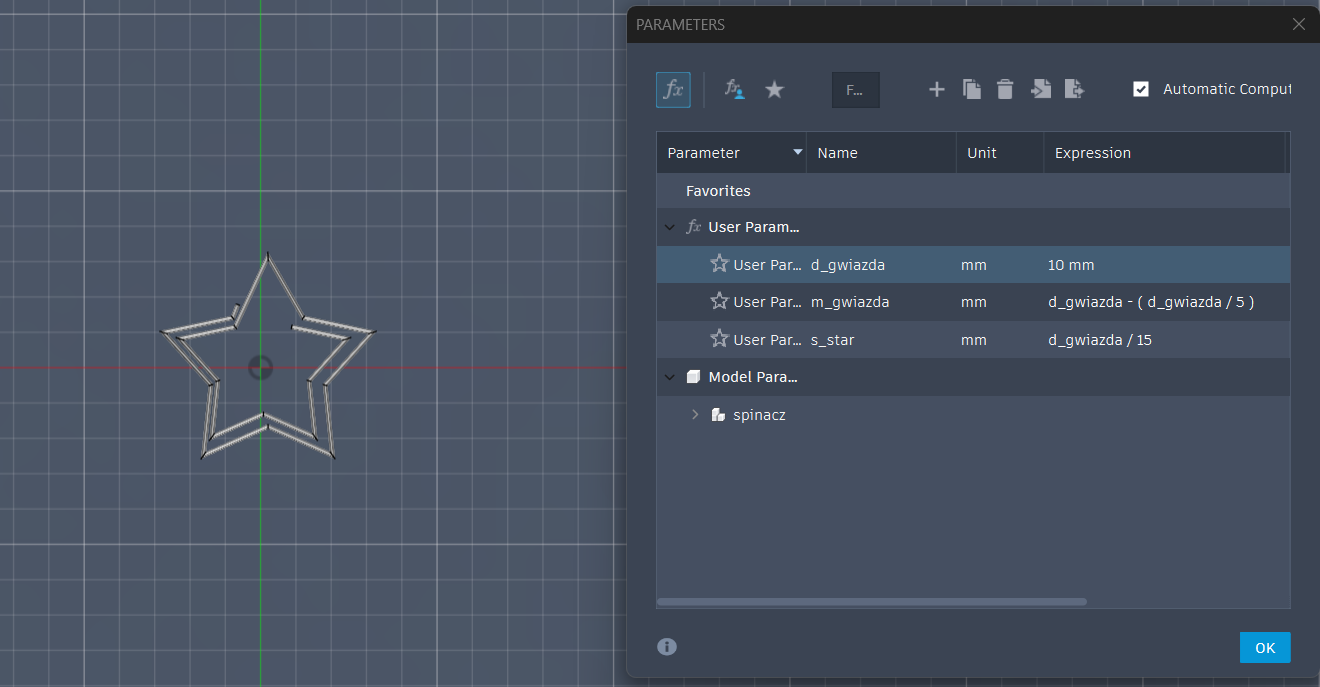

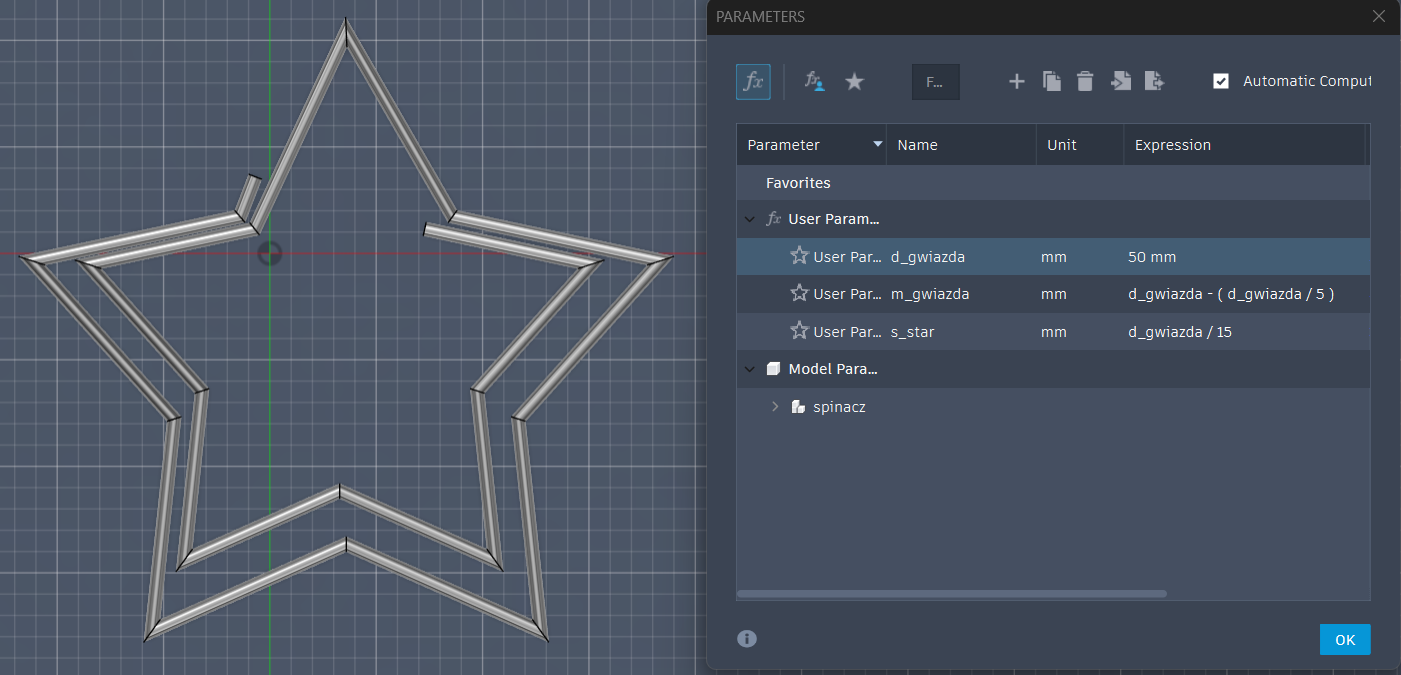

Dodatkowo można sprawdzić czy nasze parametry na pewno działają.
