Zajęcia 2 - CAD, Fusion

28/01/2026

CAD

Co to?

CAD (Computer-Aided Design) to projektowanie wspomagane komputerowo. Obejmuje tworzenie, edycję, analizę i dokumentowanie projektów technicznych w formie 2D i 3D przy użyciu specjalistycznego oprogramowania.

WSPOMAGANE!
projektowanie wymiarowe
zestaw narzędzi i programów, które umożliwaiają tworzenie edycji i analizę modeli 2D i 3D
precyzja, szybkość, wprowadzanie zmian i dostosowywanie do potrzeb produkcyjnych
produkcja > estetyka, design

Zastosowanie

elektronika
architektura/rysunek techniczny
projektowanie
robotyka
wzornictwo
projektowanie gier - RZADKO!
design
przemysł
sztuka użytkowa

Po co?

ułatwia pracę
precyzja!
maszynowe wykonanie modeli
bezpieczeństwo projektów

Historia CAD

Pierwsze formy wizualizacji na ziemi, piasku. rozwój precyzji - cyrkle etc. powstanie rysunku technicznego w XIX w. (normy, zasady inżynierii)

Lata 60. XX - narodziny CAD, testy dla militariów

Lata 70. i 80. - rozwój przemysłu, rewolucja, komercjlizacja

Lata 90. - CAD 3D i modelowanie

XXI - CAD AI

Systemy CAX, gdzie x jest zmienna

CAD - projekty 2D i 3D, modele, rysunki
CAM - do CNC, kontroli maszyn
CAE - symulacje i analizy
CAQ - kontrola jakości, pomiary
CAP - procesy produkcyjne, zarządzanie zasobami
i inne...

FUSION

podstawy tworzenia szkicu; wyciągnięcie proste

Interfejs

Hub - przestrzeń do współpracy, udostępniania projektów

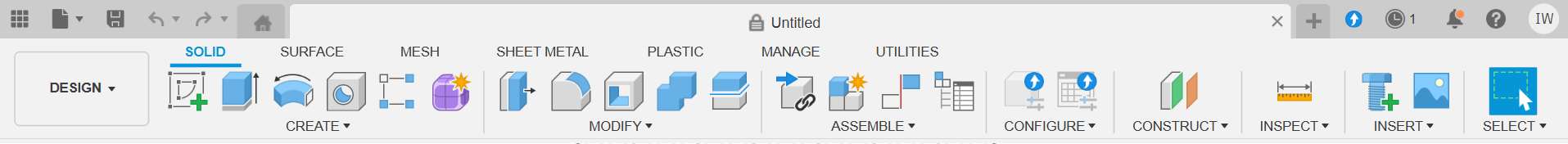

Tryby: solid, surface, mesh, sheet metal, plastic, manage, utilitiesDesign, render,...

Browser i orgin (układ współrzędnych)

wciśniety scroll - przesuwanie
Shift + wciśniety scroll - obrotowanie

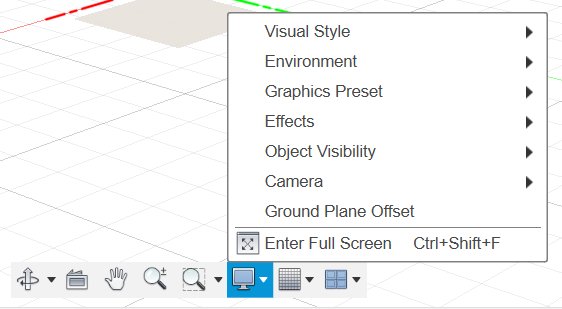

Opcje "awaryjne"

Szkic jest najważniejszy!

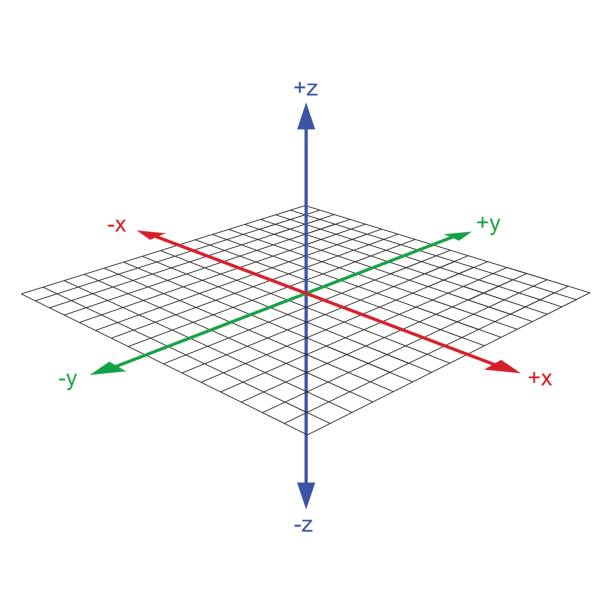

Osie X, Y, Z a RGB

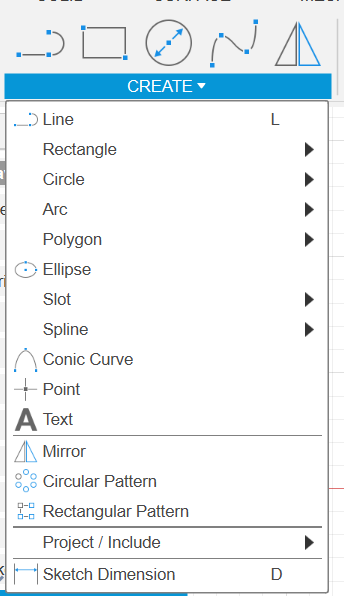

Funkcja Create i Szkic

Widok Create SketchBrowser: Sketchs: Sketch1 (>rename) SZKICE TO NIE WARSTWY!; raczej osobne obiekty

Widok Create Sketch i funkcje

ESC - "odłożenie narzędzia", "wyjście z narzędzia"

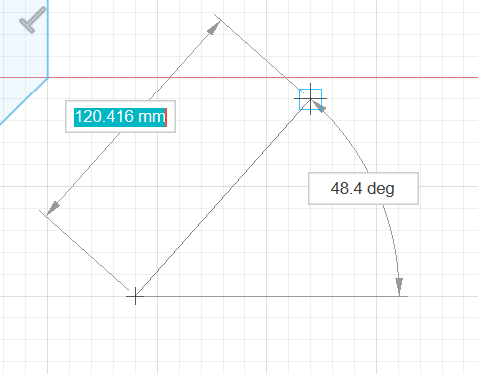

Funkcja Line LZmiana miary (zanim klikniemy drugi punkt!) najpierw spisujemy 20mm, później TAB i włączam deg - zmieniam kąt

Zmiana na narysowanej już linii (klikamy dwa razy w miarę, którą chcemy zmienić)

Funkcja Sketch Dimension D

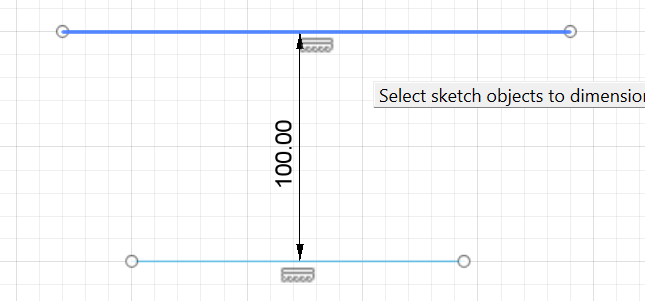

Tworzenie odstępu (kliknąć na linię 1, potem na linię 2, a potem na linię miedzy nimi)

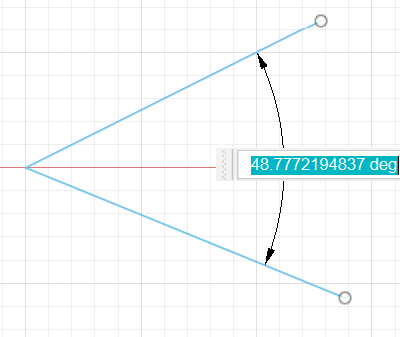

Tworzenie nowej miary kąta (kliknąć na linię 1, potem na linię 2, a potem na linię miedzy nimi)

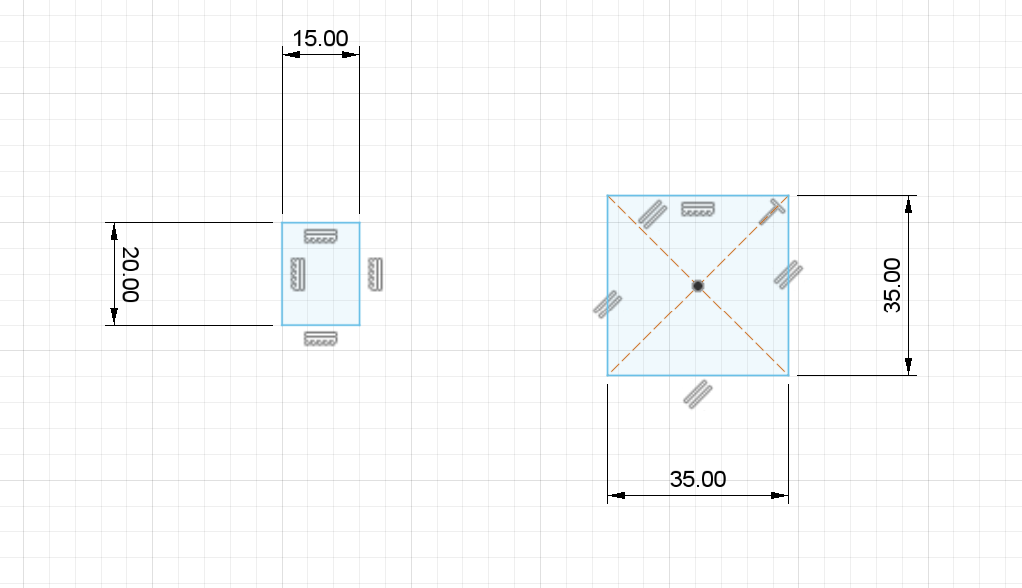

Opcja 2-point rectangle i centre rectangle z wykorzystaniem wpisywania miar z TAB

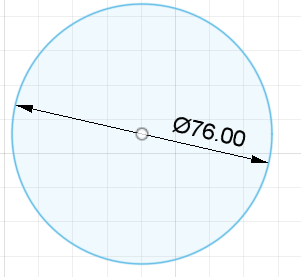

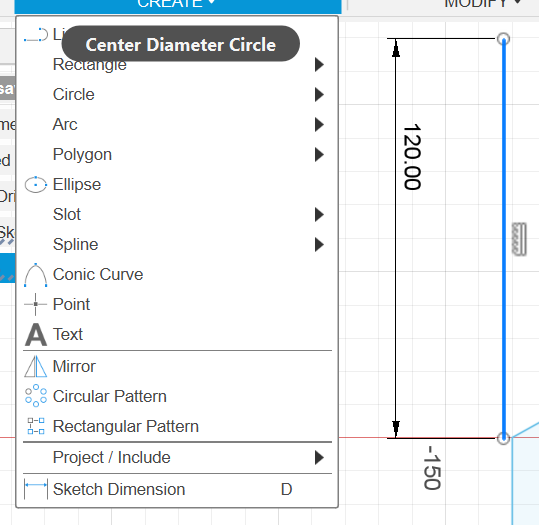

Funkcja circle (średnica!)

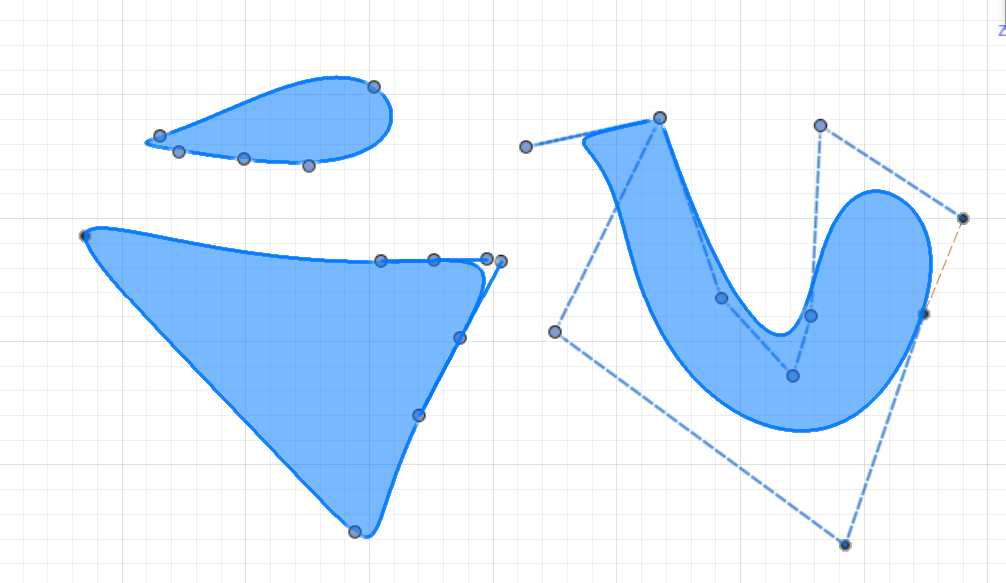

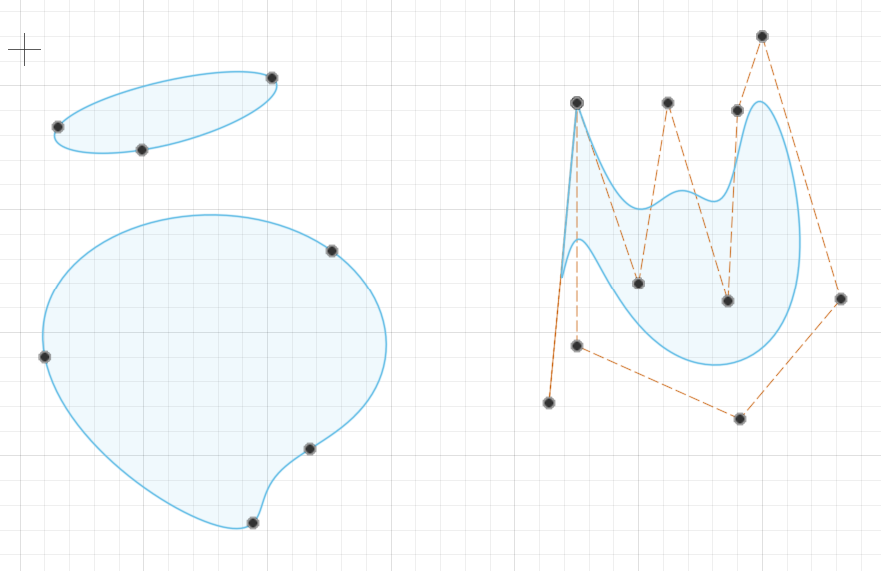

Spline (Fit point i Control point)

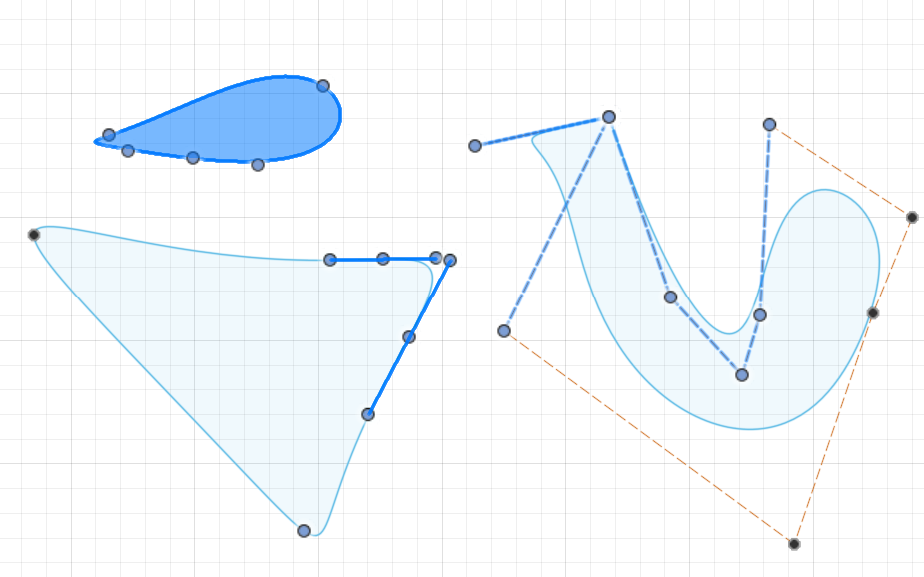

Zaznaczanie od prawej -> zaznacza dokładnie to co zostało zaznaczone (np. 2 odcinki figury)

Zaznaczanie od lewej -> zaznacza każdy "tkniety" element (np. jeśli zaznaczy się 2 odcinki figury to cała figura jest zaznaczona)

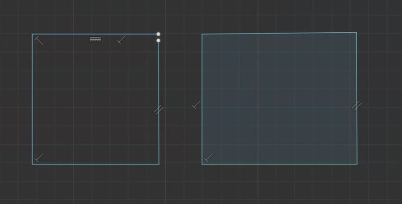

PROFIL - kształt zamknięty, pełny w środku; zamknięty wycinek szkicu

nie profil vs. profil

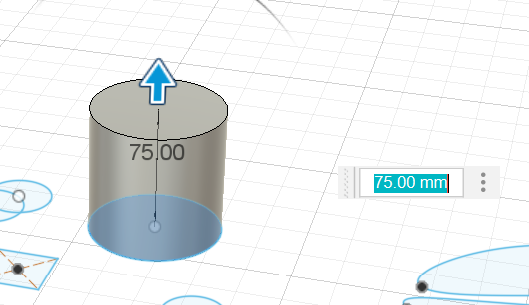

Wyciągniecie proste i funkcja Extrude E

funkcja Extrude E

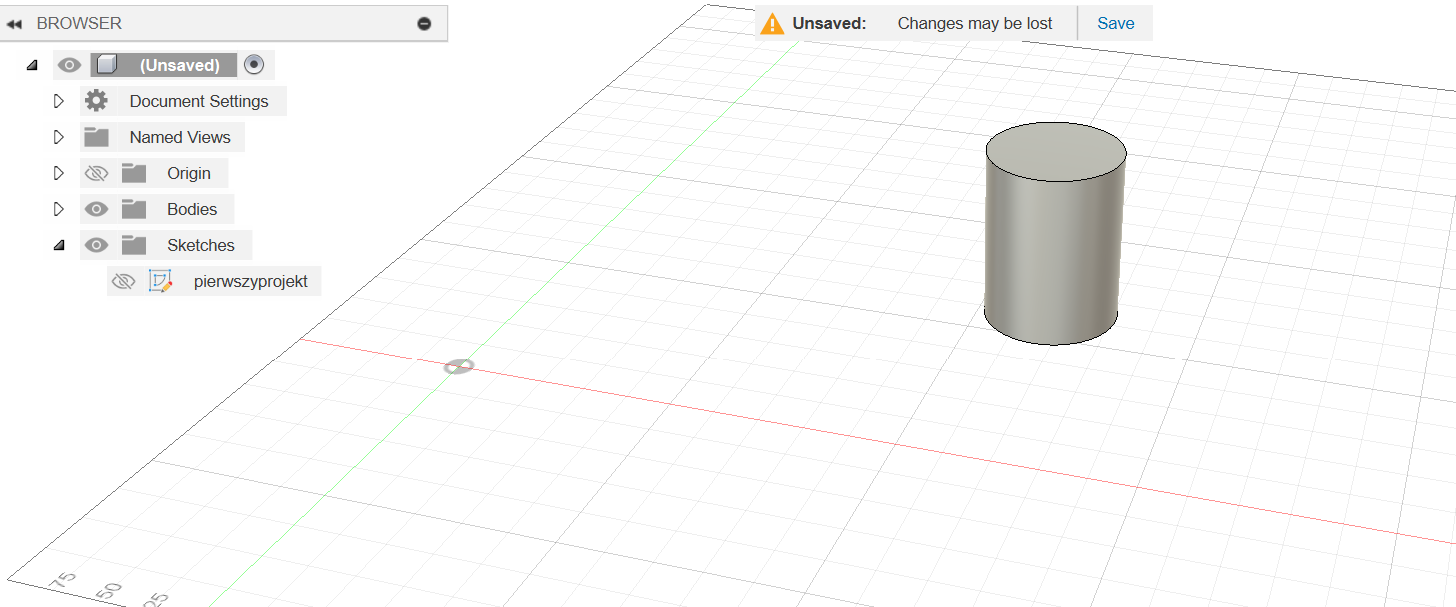

Reszta szkiców zniknęła, bo warstwa sketch została ukryta (>pierwszy projekt)Wracanie do Sketch (>Edit Sketch)

Zapisywanie pliku NIE JEST AUTOMATYCZNE!!!

Zadanie domowe: zaprojektuj brelok z logiem swojej ulubionej aplikacji.
