Zajęcia 3 - Fusion

30/01/2026

Fusion

Rysunek techniczny

RYSUNEK TECHNICZNY - TÜV Thüringen Polska
SZKOLENIA Karolina Lipus- Specjalista ds.Szkoleń +48 724 900 086 [email protected] rysunek techniczny w spawalnictwie SZKOLENIE trwa 7 h zegarowych, zakończone wydaniem Zaświadczenia.Szkolenie dedykowane jest dla spawaczy, operatorów urządzeń spawalniczych, monterów, ślusarzy, nadzoru spawalniczego, pracowników kontroli jakości, technologów, konstruktorów.Program szkolenia:Na szkoleniu omówione zostaną zasady oznaczeń połączeń spawanych i zgrzewanych na rysunkach technicznych z szczególnym uwzględnieniem „pułapek”
TÜV Thüringen Polska -
Rysunek techniczny
Szkolenie prowadzone przez wykwalifikowaną kadrę posiadającą wieloletnie doświadczenie branżowe.
WeiterbildungenZaloguj się

Modyfikatory na szkicu (Modify)

‼️
Resize i skalowanie raczej nie funkcjonuje w Fusion!
Modify > Fillet (zaokrąglanie - można podać kąt!)

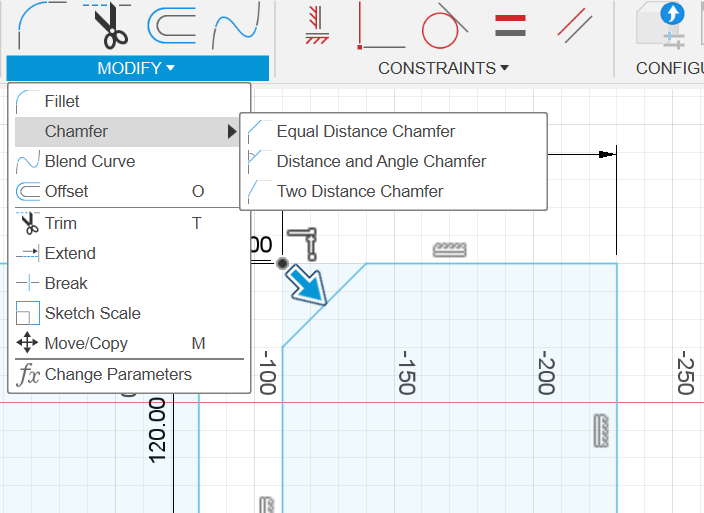

Fazowanie (chamfer)

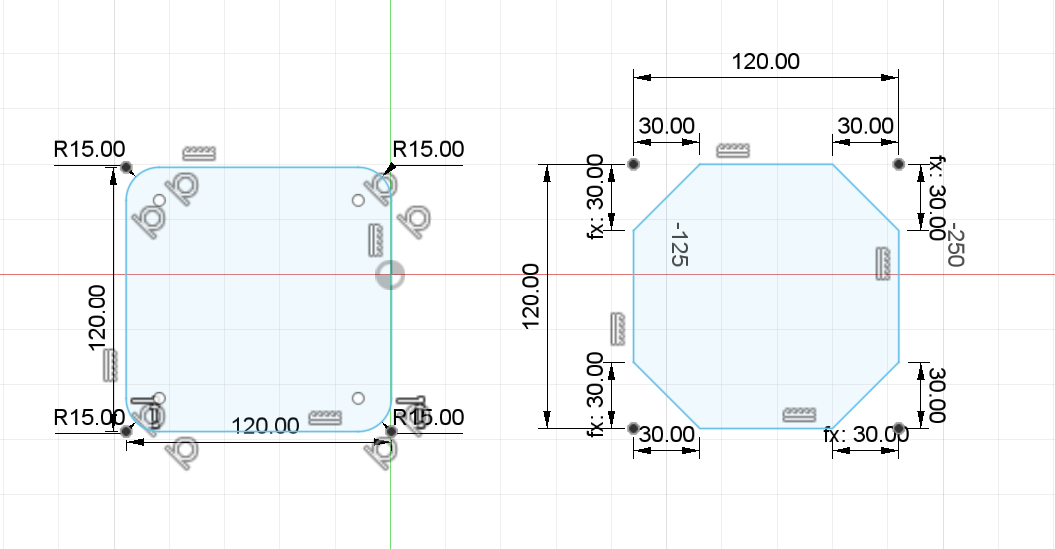

Fillet i Chamfer
Offset - kopiuje dany element i go modyfikujeFlip - zmienia czy zewnętrznie/wewnętrznie

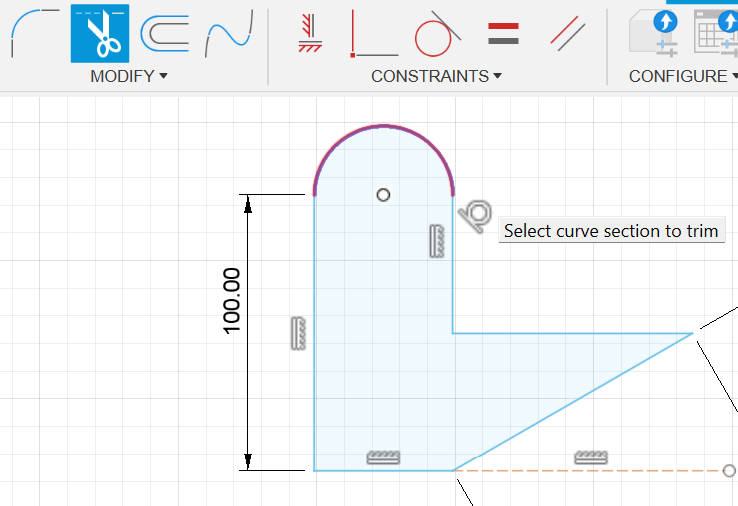

Zadanie z wykorzystaniem Trim
Trim

Projekty: kostka do gry

‼️
Ważne info
Part design
powinno używać się centre-point rectangle!
8 PŁASZCZYZN Create Sketch > wybieramy boczną powieszchnię i na niej wówczas tylko szkicujemy

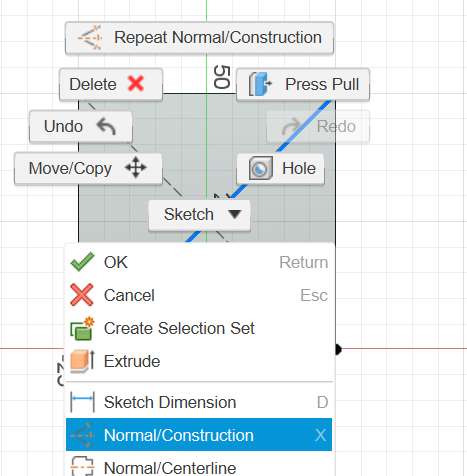

Linie pomocnicze (Construction) - pomocne w określaniu współrzędnych bez niszczenia profilu
Funkcje CUT(wycinanie), JOIN (grupowanie), NEW BODY (dwa osobne obiekty)

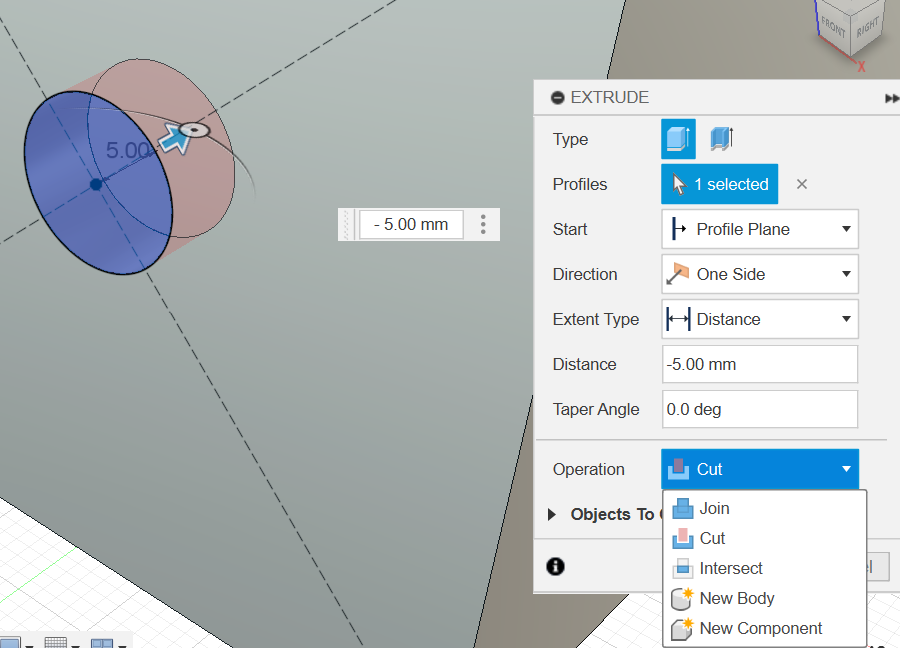

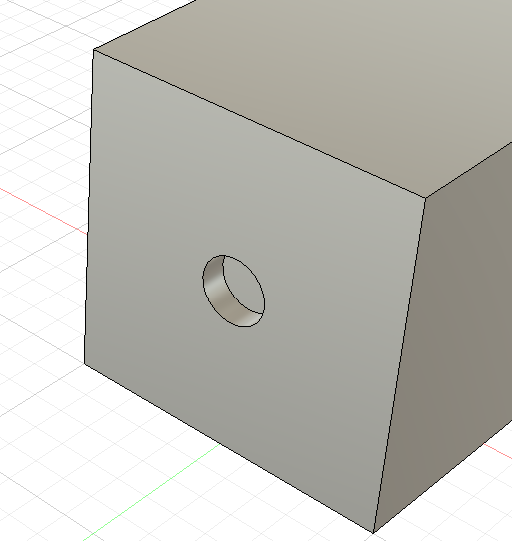

Funkcja CUT

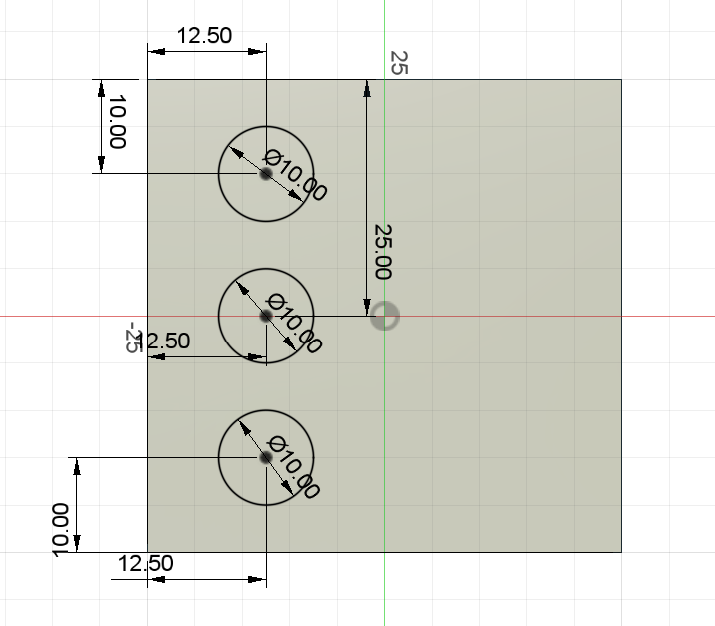

Wymiary kostki 50x50x = 50/4 = 12.50y = 50/5= 10można wpisać w wymiary działanie matematyczne!
Funkcja MIRROR w CREATE (musi być linia pomocnicza, która stanowi mirror line!)Jeśli jest objectS lub profileS - to nie trzeba używać Shifta, bo każe nam wskazać kilka

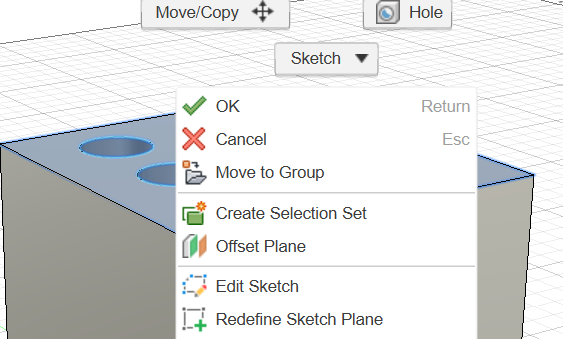

Przenoszenie na inną powieszchnię (REDEFINE SKETCH PLANE) - ale może nie wyjść
punkt środkowy osi

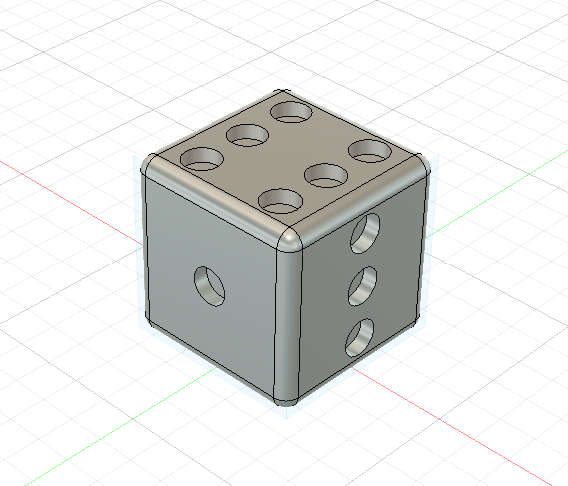

Kostka

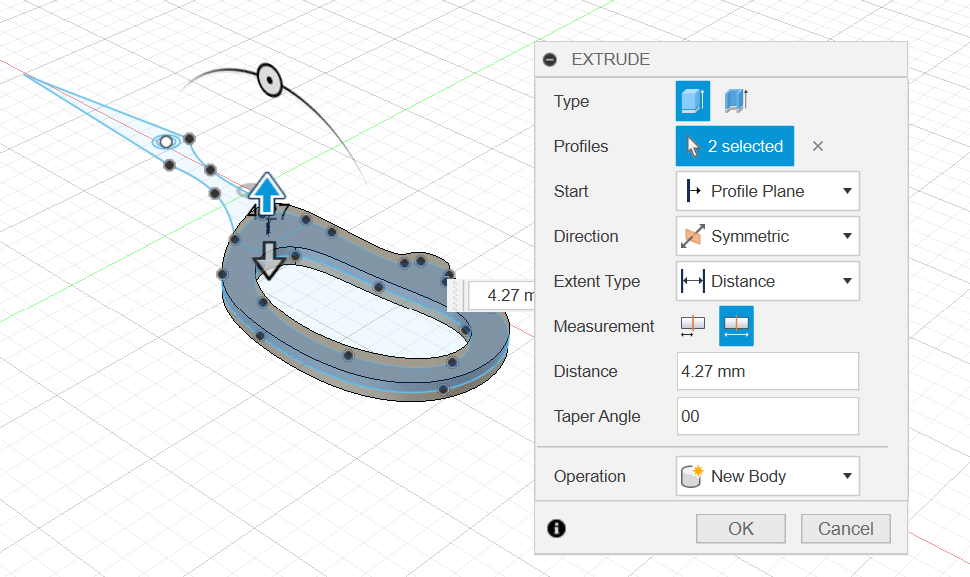

Projekty: nożyczki

‼️
Ważne info
Bazujemy na projektach

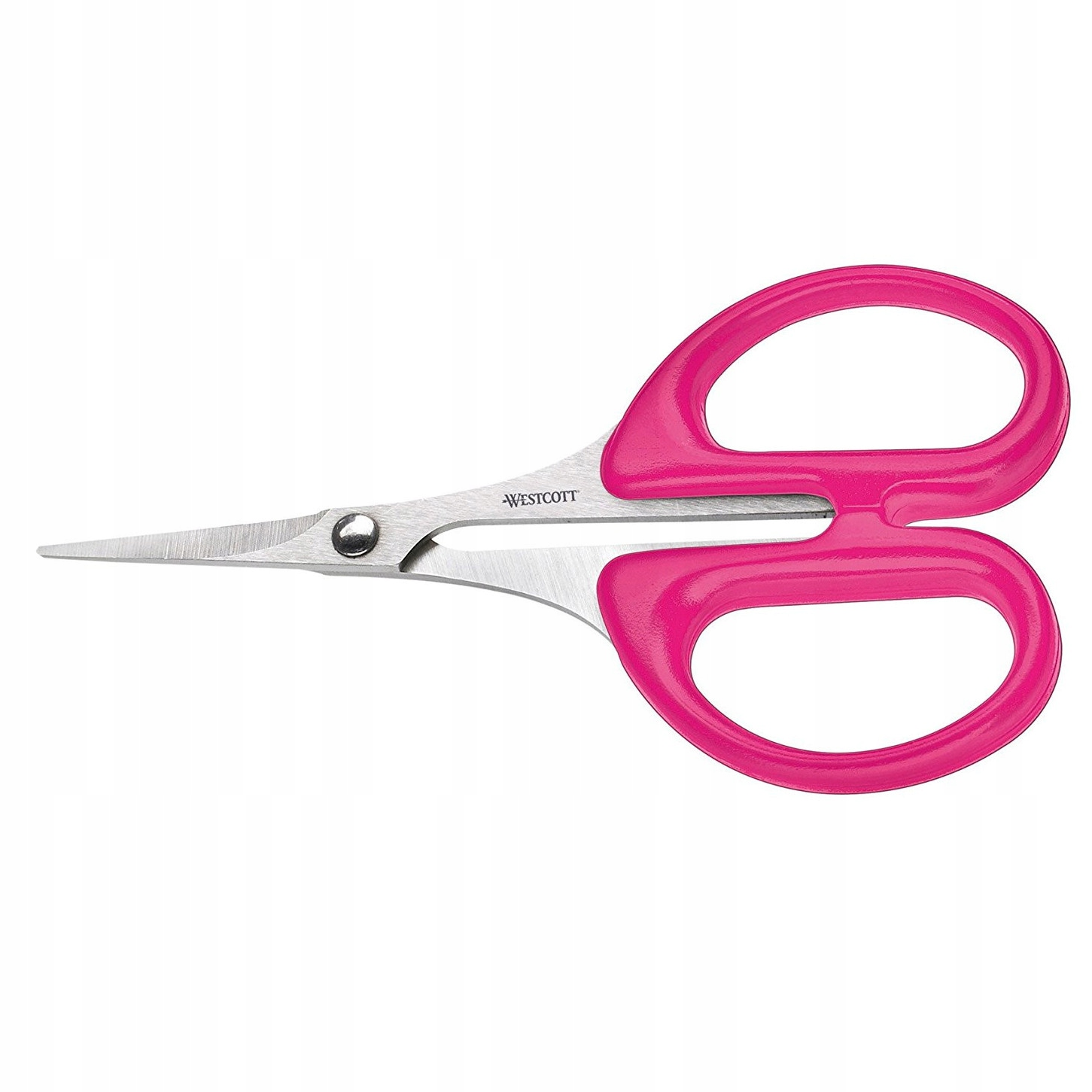

Baza projektu https://allegro.pl/produkt/nozyczki-precyzyjne-10-cm-proste-westcott-e-13101-c0477794-ebdf-4c2d-baeb-8731a0b5157d?fromInactiveOffer=archived&dd_referrer=https%3A%2F%2Fwww.bing.com%2F

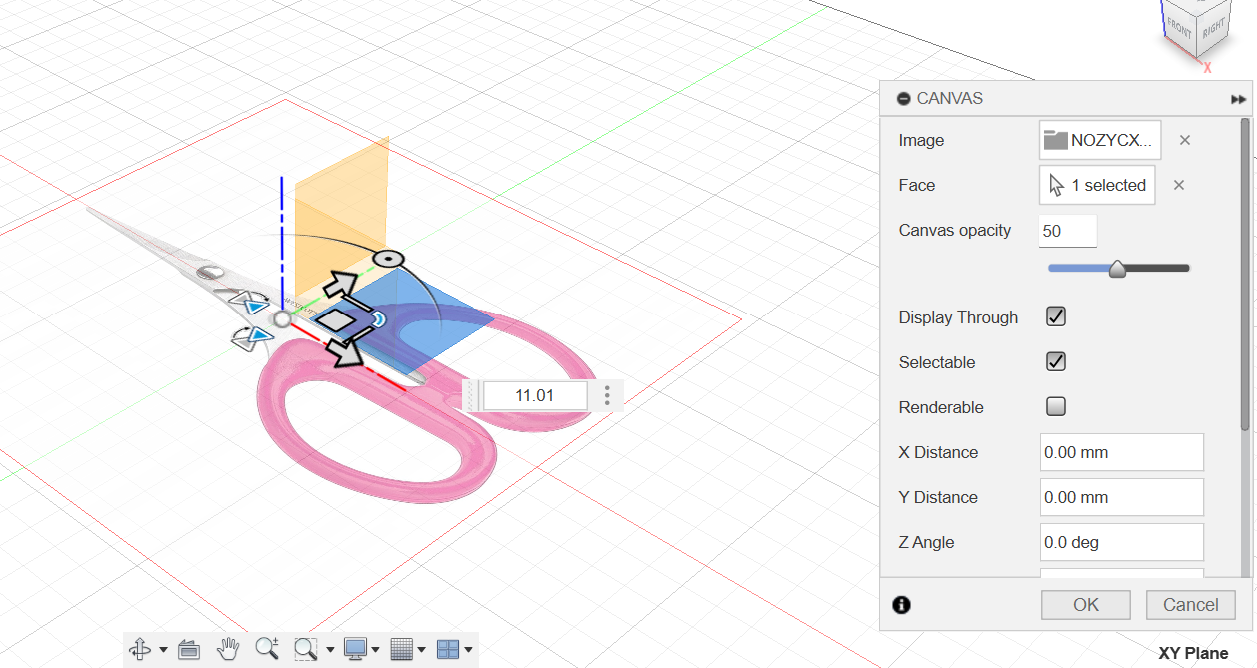

Insert > Canvas
Opcja calibrate - skalowanie obrazu poglądowego
Fillet

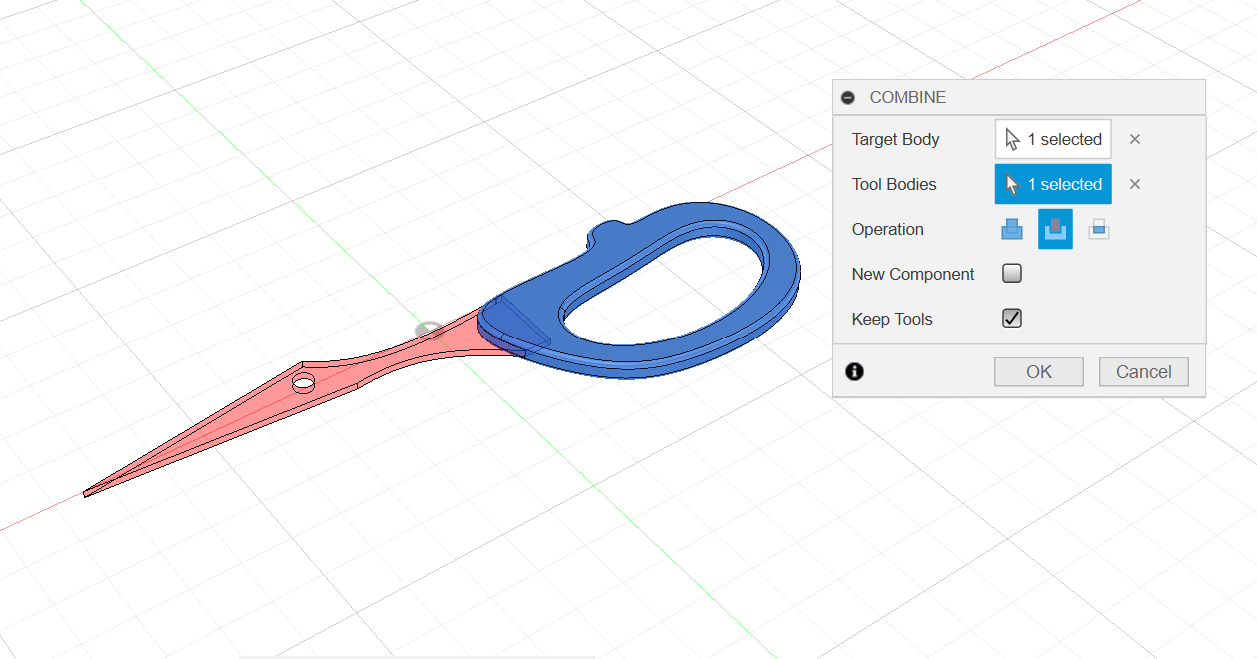

Funkcja COMBINE (Modify) Keep tools - zachowuje ostrze zamiast je usuwać

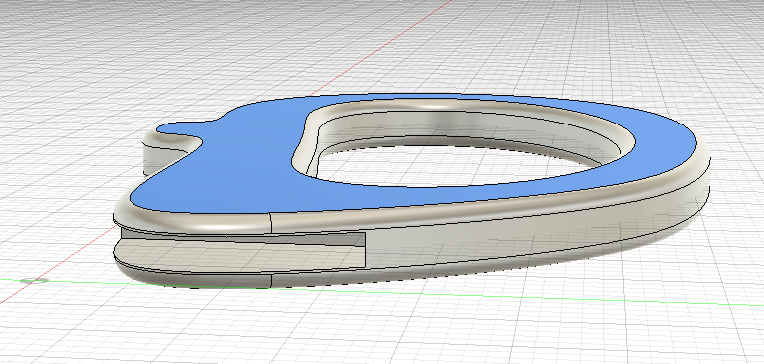

otwór powstały w wyniku COMBINE
Oś czasu

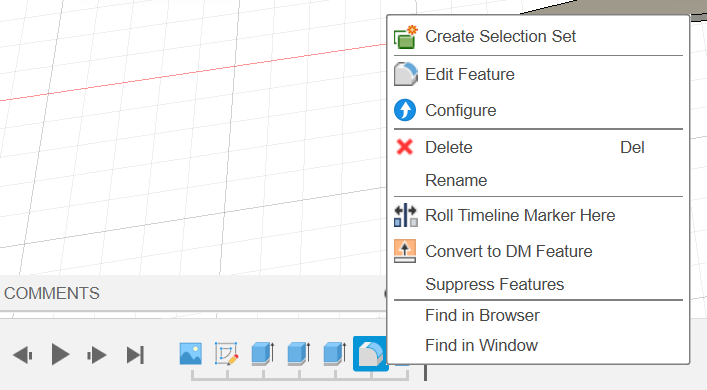

Edycja za pomocą osi czasu
Praca domowa: zaprojektować kombi/nerki
