Zajęcia 5 - druk 3D
11/02/2026
Wstęp
Druk 3D
- warstwowość
- technologia przyrostowa, addytywna
- Creality K1
Projekty
- E-nable
- MX3D

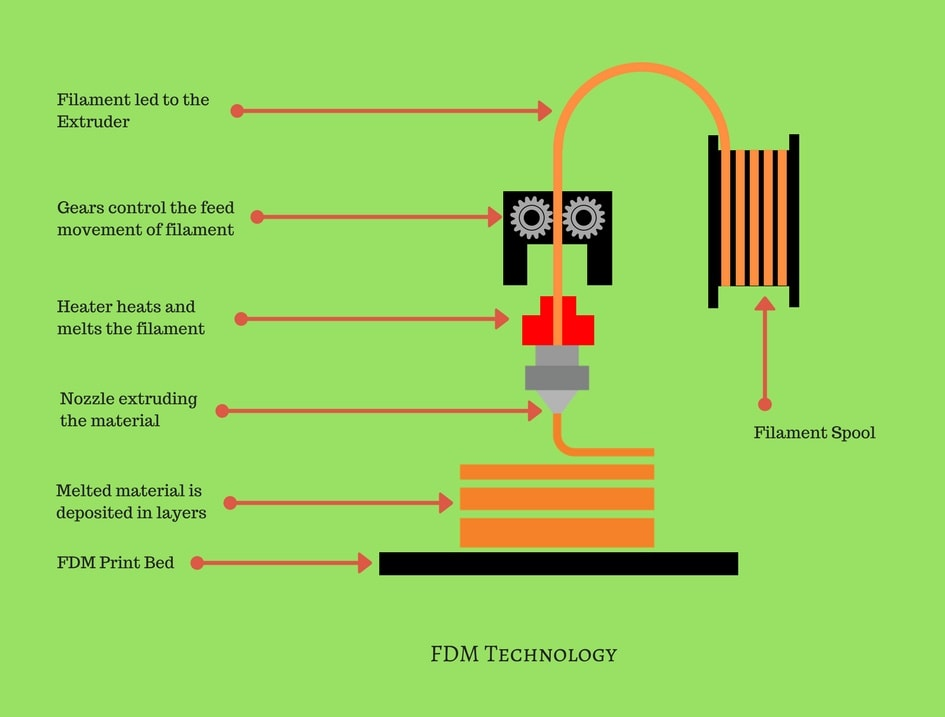

Druk 3D FDM
- FDM - Fused Deposition Modeling
- FFF - Fused filament fabrication
- druk filamentowy
- uplastycznienie polimerów i nanoszenie warstwa po warstwie (uplastycznienie, a nie topnienie!) (polimer, a nie plastik!)
- Drukarka: Filament/Radełko/Blok grzejny/Dysza/Stół roboczy
Słowniczek
Filament - polimer w formie żyłki 1.75 mm; najczęściej o wadze 1kg, nawinięty na szpulę
- Europejskie - 1.75 mm
- Amerykańskie - 2.25 mm
Tworzywo: ABS (odporność termiczna, kruchy); PLA (biodegradowalny, kompostowalny); PETG;
Polska jednym z największych producentów europejskich filamentów.
Ważne by ustawić od razu temperaturę!
Radełko - zębatka, która napędza wgryza się w filament wciskając go do bloku grzejnego a następnej dyszy
Blok grzejny i dysza
- grzałka - daje temperaturę
- termistor - utrzymuje stałą temperaturę
- dysza - 04. mm; element przez który filament jest wciskany w odpowiednie miejsce na blacie roboczym; CZĘŚĆ EKSPOATACYJNA!
Stół roboczy - może się rozgrzewać do 110C (powinna być rozgrzana, by zminimalizować skurcz termiczny); CZĘŚĆ EKSPOATACYJNA!
Infill/wypełnianie - rodzaj i gęstość wypełnienia modelu 3D
Support/podpory - slicer to dodaje; próg zwisu (30-35%); później należy zdemontować
Slicer - program odpowiedzialny za przekład modelu na zrozumiały dla drukarki; Gcode to plik tekstowy zawierające pełną listę instrukcji dla maszyny, co ma wydrukować.

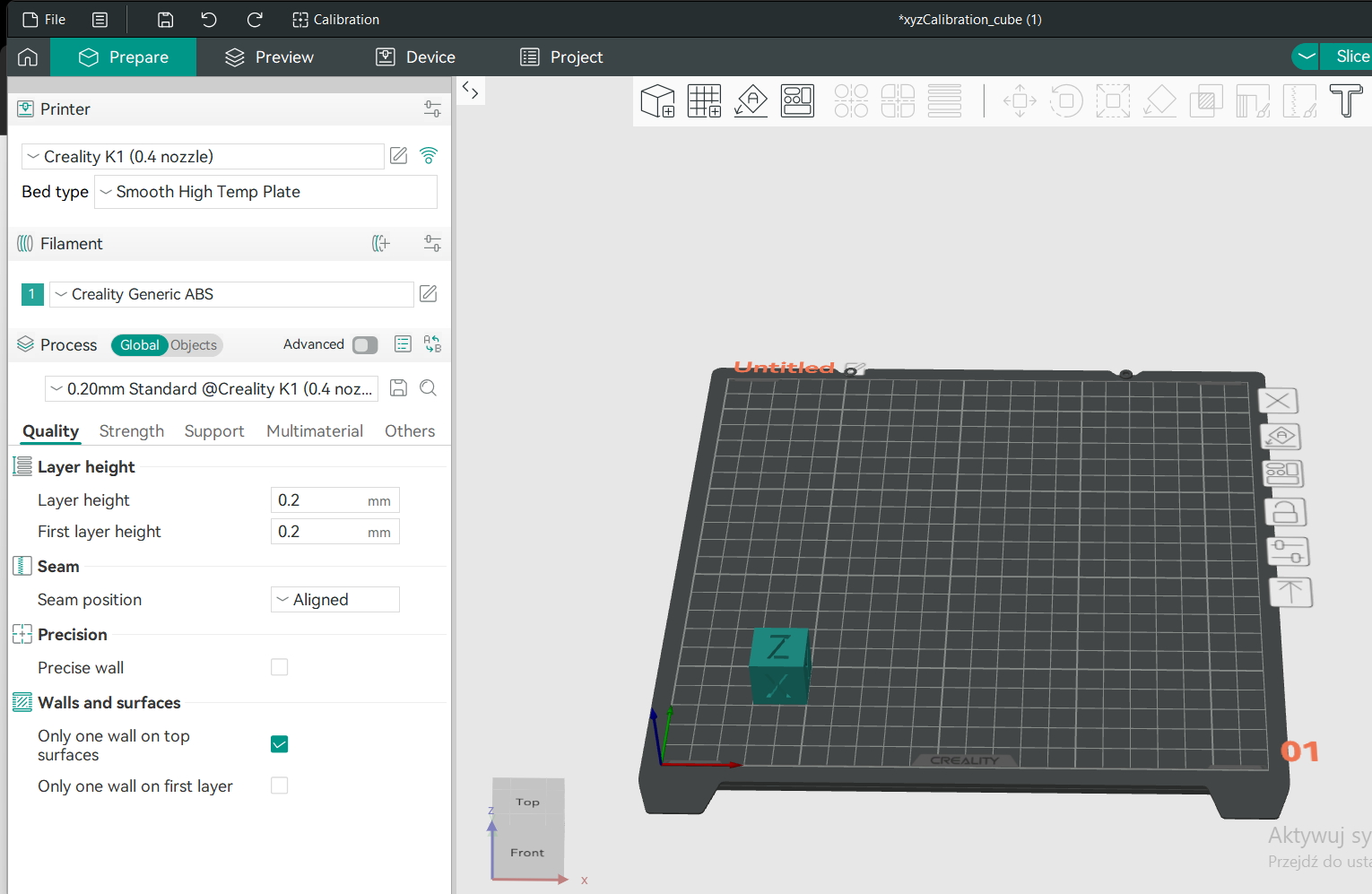

OrcaSlicer (https://www.orcaslicer.com/)
OrcaSlicer
